BEDIENUNGSANLEITUNG RC200300 GAGGENAU

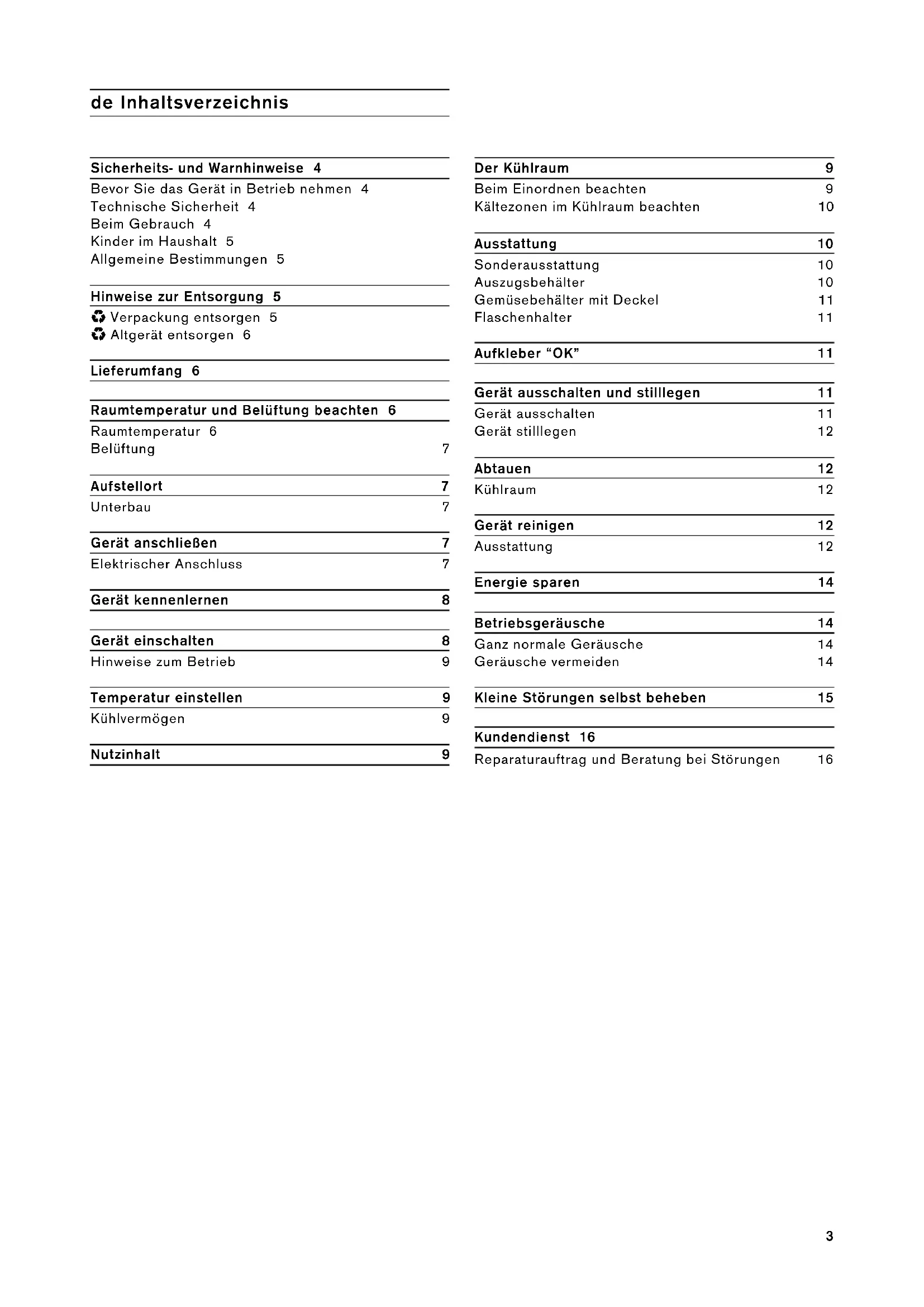

Gaggenau de Gebrauchsanleitung en Instruction for Use fr Mode d’emploi it Istruzioni per I´uso nl Gebruiksaanwijzing RC 200 Unterbaugerät Built-under appliance Appareil en soubassement Apparecchio sottopiano Onderbouwapparaat2 de Inhaltsverzeichnis 3 en Table of Contents 17 fr Table des matières 31 it Indice 47 nl Inhoud 623 de Inhaltsverzeichnis deGebrauchsanleitung Sicherheits- und Warnhinweise 4 Bevor Sie das Gerät in Betrieb nehmen 4 Technische Sicherheit 4 Beim Gebrauch 4 Kinder im Haushalt 5 Allgemeine Bestimmungen 5 Hinweise zur Entsorgung 5

• Verpackung entsorgen 5

• Altgerät entsorgen 6 Lieferumfang 6 Raumtemperatur und Belüftung beachten 6 Raumtemperatur 6 Belüftung 7 Aufstellort 7 Unterbau 7 Gerät anschließen 7 Elektrischer Anschluss 7 Gerät kennenlernen 8 Gerät einschalten 8 Hinweise zum Betrieb 9 Temperatur einstellen 9 Kühlvermögen 9 Nutzinhalt 9 Der Kühlraum 9 Beim Einordnen beachten 9 Kältezonen im Kühlraum beachten 10 Ausstattung 10 Sonderausstattung 10 Auszugsbehälter 10 Gemüsebehälter mit Deckel 11 Flaschenhalter 11 Aufkleber “OK” 11 Gerät ausschalten und stilllegen 11 Gerät ausschalten 11 Gerät stilllegen 12 Abtauen 12 Kühlraum 12 Gerät reinigen 12 Ausstattung 12 Energie sparen 14 Betriebsgeräusche 14 Ganz normale Geräusche 14 Geräusche vermeiden 14 Kleine Störungen selbst beheben 15 Kundendienst 16 Reparaturauftrag und Beratung bei Störungen 164 m Sicherheits- und Warnhinweise Bevor Sie das Gerät in Betrieb nehmen Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes. Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf. Technische Sicherheit Das Gerät enthält in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden. Bei Beschädigung ▯ offenes Feuer oder Zündquellen vom Gerät fernhalten, ▯ Raum für einige Minuten gut durchlüften, ▯ Gerät ausschalten und Netzstecker ziehen, ▯ Kundendienst benachrichtigen. Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft- Gemisch entstehen. Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden. Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden. Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen. Eine Verlängerung der Netzanschlussleitung darf nur über den Kundendienst bezogen werden. Beim Gebrauch ▯ Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr! ▯ Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr! ▯ Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie könnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen. ▯ Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr! ▯ Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen.5 ▯ Zum Abtauen und Reinigen Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel. ▯ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. ▯ Kunststoffteile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffteile und Türdichtung werden sonst porös. ▯ Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen. ▯ Vermeidung von Risiken für Kinder und gefährdete Personen: Gefährdet sind Kinder, Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben. Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten. Nur Kinder ab 8 Jahren das Gerät benutzen lassen. Bei Reinigung und Wartung Kinder beaufsichtigen. Niemals Kinder mit dem Gerät spielen lassen. Kinder im Haushalt ▯ Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien! ▯ Das Gerät ist kein Spielzeug für Kinder! ▯ Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren! Allgemeine Bestimmungen Das Gerät eignet sich zum Kühlen von Lebensmitteln. Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt. Das Gerät ist funkentstört nach EU-Richtlinie 2004/108/EC. Der Kältekreislauf ist auf Dichtheit geprüft. Dieses Erzeugnis entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24). Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Hinweise zur Entsorgung

• Verpackung entsorgen Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.6

• Altgerät entsorgen Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. m Warnung Bei ausgedienten Geräten

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit dem

Netzstecker entfernen.

3. Ablagen und Behälter nicht herausnehmen,

um Kindern das Hineinklettern zu erschweren!

4. Kinder nicht mit dem ausgedienten Gerät spielen

lassen. Erstickungsgefahr! Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen. Lieferumfang Prüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst. Die Lieferung besteht aus folgenden Teilen: ▯ Unterbaugerät ▯ Ausstattung (modellabhängig) ▯ Beutel mit Montagematerial ▯ Gebrauchsanleitung ▯ Montageanleitung ▯ Kundendienstheft ▯ Garantiebeilage ▯ Informationen zu Energieverbrauch und Geräuschen Raumtemperatur und Belüftung beachten Raumtemperatur Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden. Die Klimaklasse ist auf dem Typenschild zu finden. Hinweis Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5 °C ausgeschlossen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Klimaklasse zulässige Raumtemperatur SN +10 °C bis 32 °C N +16 °C bis 32 °C ST +16 °C bis 38 °C T +16 °C bis 43 °C FD - Nr E - Nr7 Belüftung Die Be- und Entlüftung der Kühlmaschine erfolgt nur über das Lüftungsgitter im Sockel. Auf keinen Fall das Lüftungsgitter abdecken oder etwas davorstellen. Die Kühlmaschine muss sonst mehr leisten, das erhöht den Stromverbrauch. Aufstellort Zum Aufstellen eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein: ▯ Zu Elektro- oder Gasherden 3 cm. ▯ Zu Öl- oder Kohleanstellherden 30 cm. Unterbau Bei bestimmten Arbeitsplatten, wie z. B. Stein, Glas oder Edelstahl, ist eine Befestigung unter der Arbeitsplatte oft nicht möglich. Sie können beim Kundendienst Zubehör für die Montage an den Seitenwänden bestellen. Gerät anschließen Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert. Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen). Elektrischer Anschluss Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein. Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein. Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild. FD - Nr E - Nr8 Gerät kennenlernen Diese Gebrauchsanleitung gilt für mehrere Modelle. Die Ausstattung der Modelle kann variieren. Abweichungen bei den Abbildungen sind möglich. Gerät einschalten Temperaturregler aus Stellung „0“ herausdrehen. Das Gerät beginnt zu kühlen. Die Beleuchtung ist bei geöffneter Tür eingeschaltet.

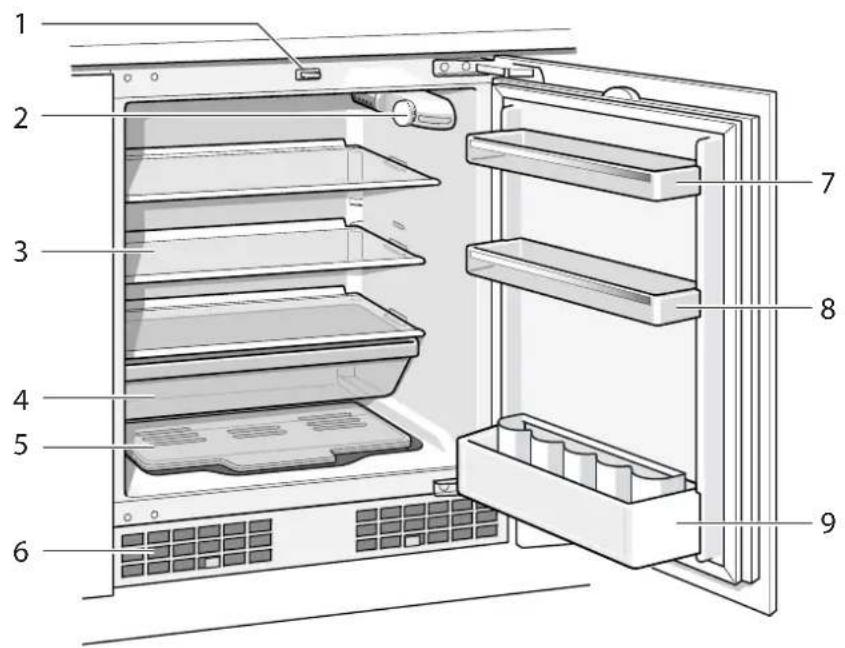

1 Lichtschalter 2 Temperaturregler/Beleuchtung 3 Glasablage im Kühlraum 4 Auszugsbehälter 5 Gemüsebehälter 6 Be- und Entlüftungsöffnung 7 Ablage für Butter und Käse 8 Ablage für Eier 9 Ablage für große Flaschen

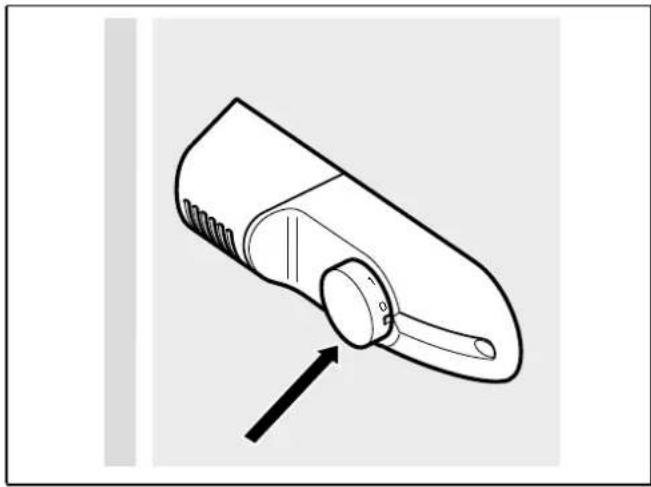

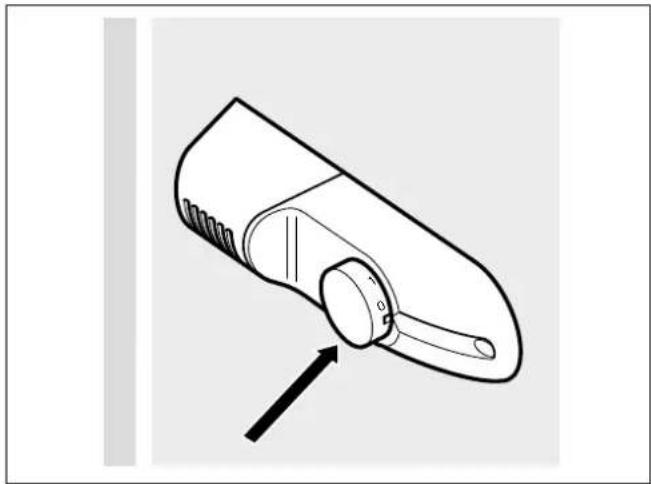

Hinweise zum Betrieb Die Kühlraum-Temperatur wird wärmer: ▯ durch häufiges Öffnen der Gerätetür, ▯ durch Einlegen großer Mengen Lebensmittel, ▯ durch hohe Raumtemperatur. Temperatur einstellen Temperaturregler auf die gewünschte Einstellung drehen. Bei mittlerer Einstellung werden ca. +4 °C in der kältesten Zone erreicht. Höhere Einstellungen ergeben kältere Temperaturen im Kühlraum. Wir empfehlen: ▯ empfindliche Lebensmittel nicht wärmer als +4 °C lagern, ▯ eine niedrige Einstellung für die kurzfristige Lagerung von Lebensmitteln (energiesparender Betrieb), ▯ eine mittlere Einstellung für die langristige Lagerung von Lebensmitteln. ▯ eine hohe Einstellung nur vorübergehend einstellen bei häufigem Öffnen der Tür und beim Einlegen großer Mengen Lebensmittel in den Kühlraum. Kühlvermögen Die Temperatur im Kühlraum kann durch Einbringen von größeren Mengen Lebensmitteln oder Getränken vorübergehend wärmer werden. Daher sollte der Temperaturregler für ca. 7 Stunden auf eine höhere Einstellung gedreht werden. Nutzinhalt Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild (siehe Bild im Kapitel Kundendienst). Der Kühlraum Der Kühlraum ist der ideale Aufbewahrungsort für fertige Speisen, Backwaren, Konserven, Kondensmilch und Hartkäse sowie kälteempfindliches Obst und Gemüse. Beim Einordnen beachten Lebensmittel gut verpackt oder abgedeckt einordnen. Dadurch bleiben Aroma, Farbe und Frische erhalten. Außerdem werden Geschmacksübertragungen und Verfärbungen der Kunststoffteile vermieden. Hinweis Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen könnten an der Rückwand festfrieren.

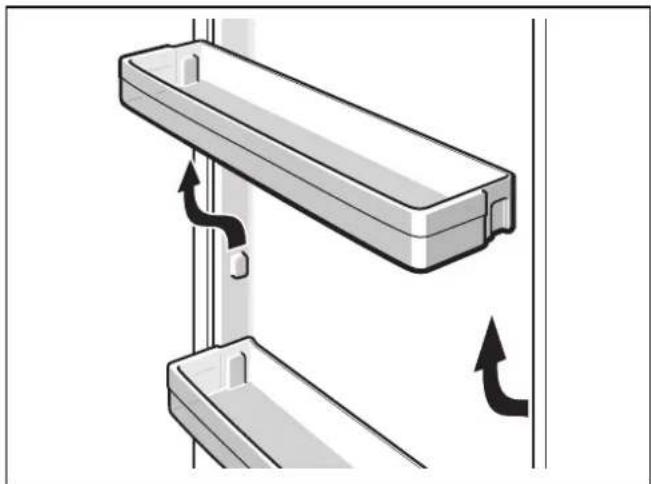

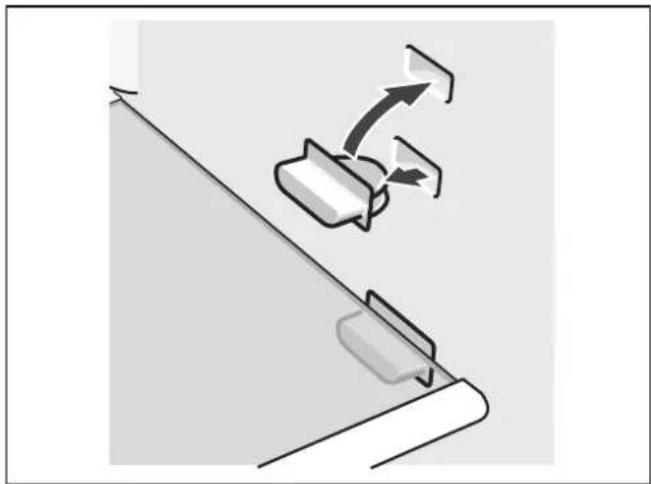

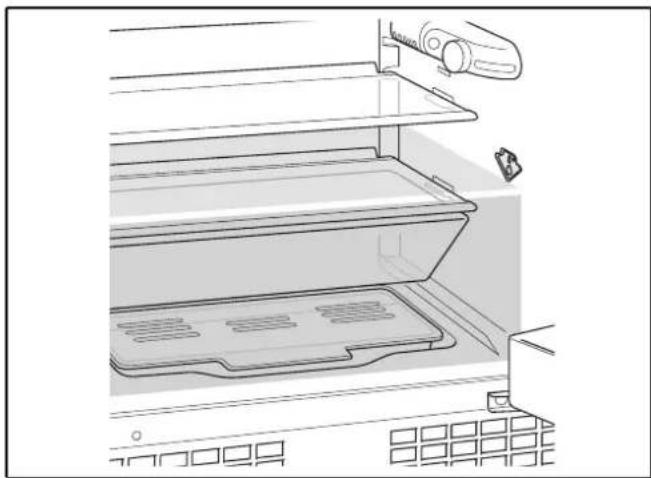

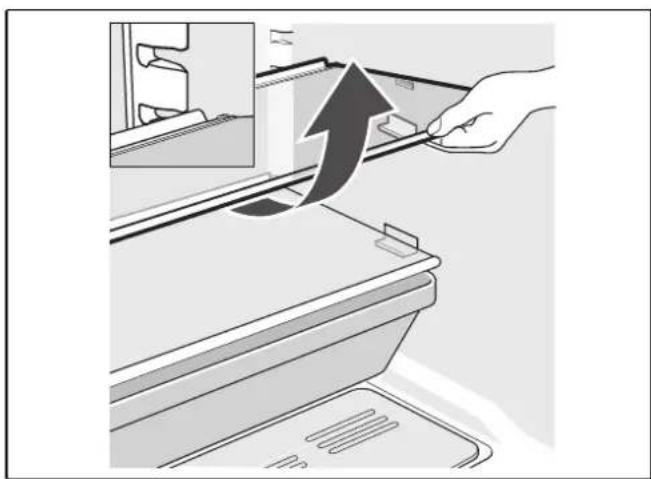

Kältezonen im Kühlraum beachten Durch die Luftzirkulation im Kühlraum entstehen Zonen unterschiedlicher Kälte: ▯ Wärmste Zone ist an der Tür ganz oben. Hinweis Lagern Sie in der wärmsten Zone z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig. ▯ Kälteste Zone ist in dem Auszugsbehälter. Hinweis Lagern Sie in der kältesten Zone empfindliche Lebensmittel, (z. B. Fisch, Wurst, Fleisch). Ausstattung Sie können die Ablagen des Innenraums und die Türablagen nach Bedarf variieren: ▯ Die Glasablagen anheben, nach vorne ziehen, absenken und seitlich herausnehmen. ▯ Stopfen umsetzen und Ablage wieder einsetzen. ▯ Türablage anheben und herausnehmen. Sonderausstattung (nicht bei allen Modellen) Auszugsbehälter Der Auszugsbehälter eignet sich besonders zur Lagerung von tierischen Lebensmitteln. Er kann zum Be- und Entladen und zum Reinigen herausgenommen werden.11 Gemüsebehälter mit Deckel Der Gemüsebehälter kann zum Be- und Entladen und zum Reinigen herausgenommen werden. Flaschenhalter Der Flaschenhalter verhindert ein Kippen der Flaschen beim Öffnen und Schließen der Tür. Aufkleber “OK” (nicht bei allen Modellen) Mit der “OK”-Temperaturkontrolle können Temperaturen unter +4 °C ermittelt werden. Stellen Sie die Temperatur stufenweise kälter, falls der Aufkleber nicht “OK” anzeigt. Hinweis Bei Inbetriebnahme des Gerätes kann es bis zu 12 Stunden dauern, bis die Temperatur erreicht ist. Korrekte Einstellung Gerät ausschalten und stilllegen Gerät ausschalten Temperaturregler auf Stellung „0“ drehen. Kühlmaschine und Beleuchtung schalten ab.

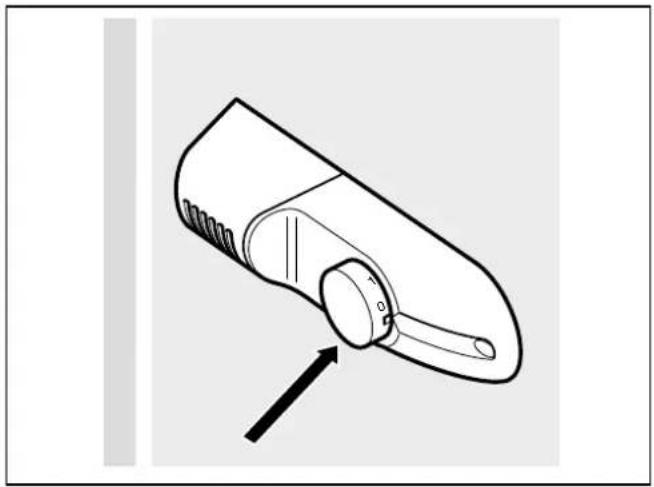

Gerät stilllegen Wenn Sie das Gerät längere Zeit nicht benutzen:

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung ausschalten.

4. Gerätetür offen lassen.

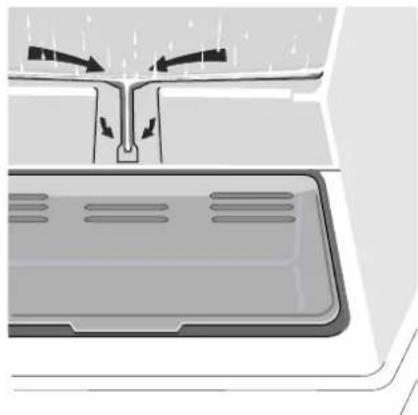

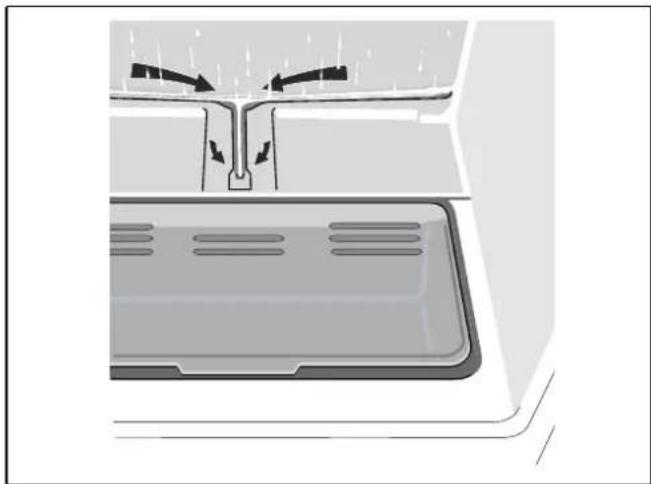

Abtauen Kühlraum Während das Gerät in Betrieb ist, bilden sich an der Rückwand des Kühlraums Tauwassertropfen oder Reif. Da die Rückwand automatisch abtaut, ist es nicht nötig den Reif oder die Tauwassertropfen zu entfernen. Das Tauwasser läuft durch die Tauwasserrinne und das Ablaufloch zur Verdunstungsschale, wo es verdunstet. Hinweis Tauwasserrinne und Ablaufloch sauber halten, damit das Tauwasser ablaufen kann. Gerät reinigen

Achtung ▯ Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden. ▯ Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen könnte Korrosion entstehen. ▯ Nie Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen! Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung ausschalten.

3. Lebensmittel herausnehmen und an einem kühlen

4. Warten, bis die Reifschicht abgetaut ist.

5. Gerät mit einem weichen Tuch, lauwarmem

Wasser und etwas pH-neutralem Spülmittel reinigen. Das Spülwasser darf nicht in die Beleuchtung gelangen.

6. Die Türdichtung nur mit klarem Wasser

abwischen und danach gründlich trocken reiben.

7. Spülwasser darf nicht durch das Ablaufloch in

den Verdunstungsbereich laufen.

8. Nach dem Reinigen Gerät wieder anschließen

9. Lebensmittel wieder einlegen.

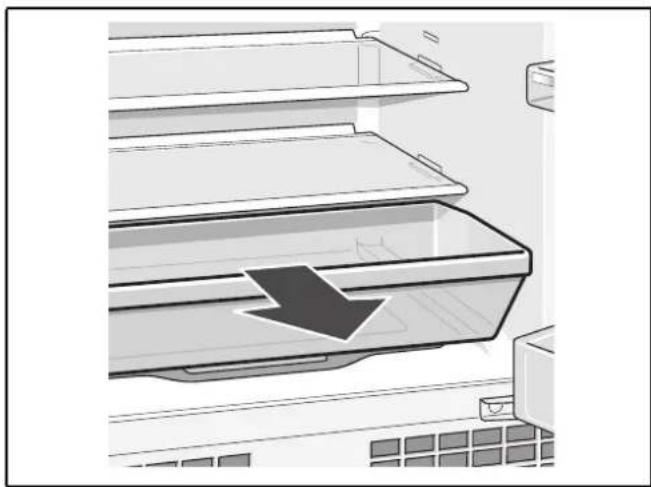

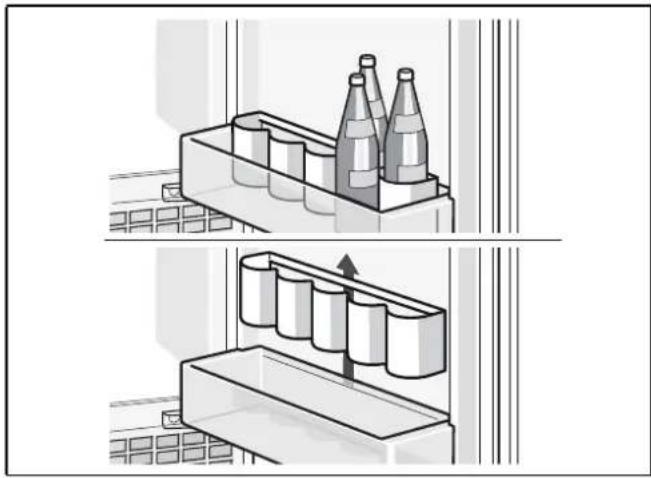

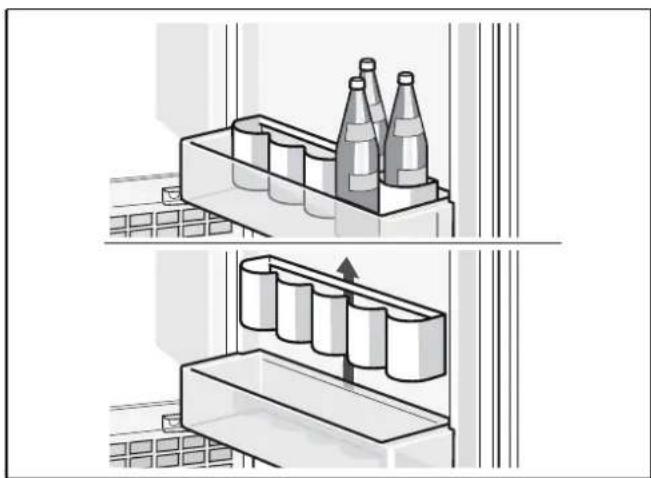

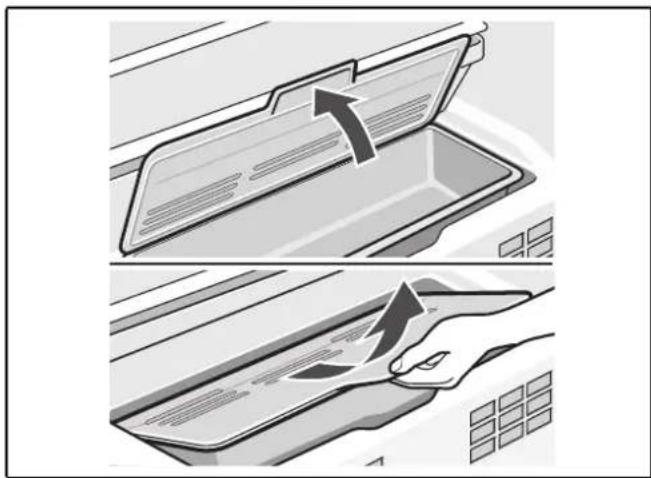

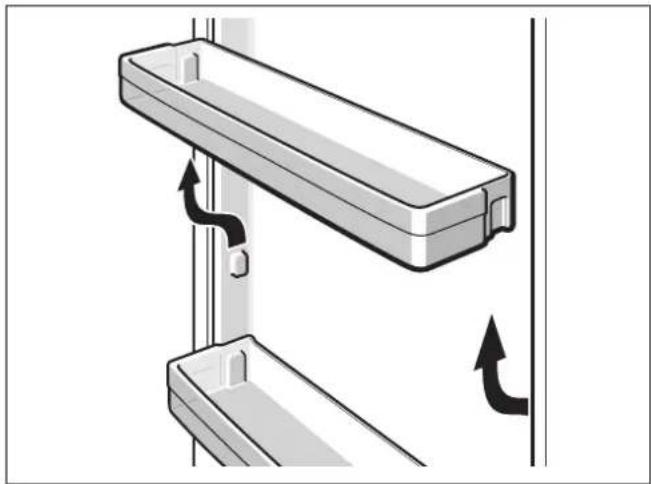

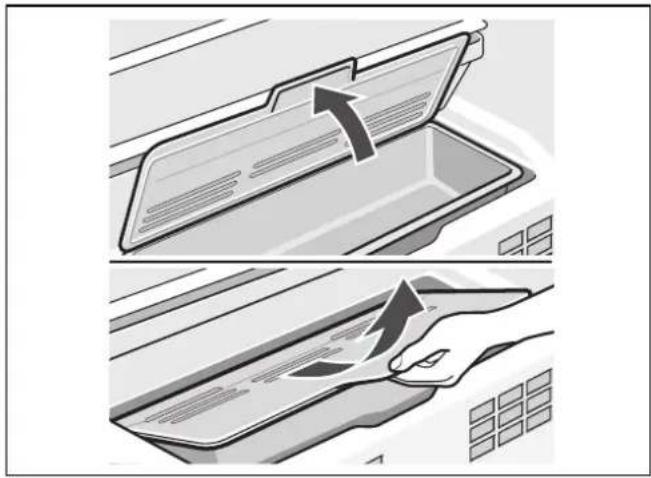

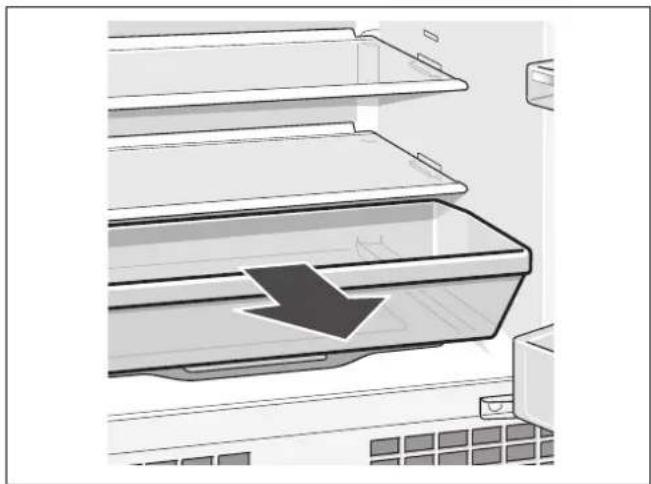

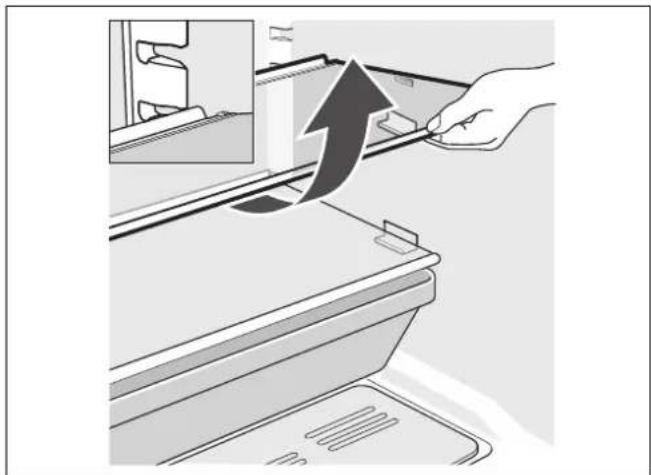

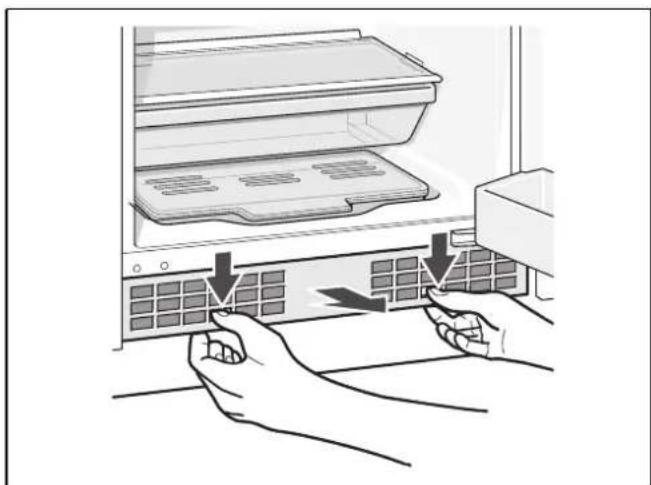

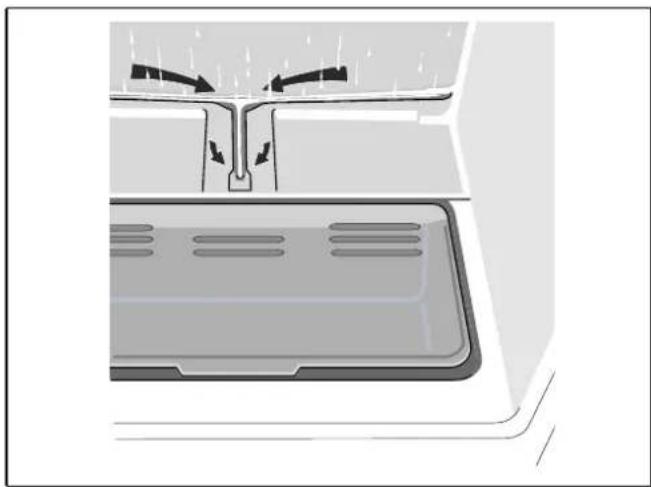

Ausstattung Zum Reinigen lassen sich alle variablen Teile des Gerätes herausnehmen. Glasablagen herausnehmen Die Glasablagen anheben, nach vorne ziehen, absenken und seitlich herausnehmen.13 Auszugsbehälter herausnehmen Behälter anheben und herausziehen. Tauwasserrinne Zum Reinigen der Tauwasserrinne muss der Auszugsbehälter herausgenommen werden. Tauwasserrinne und Ablaufloch regelmäßig mit Wattestäbchen oder ähnlichem reinigen, damit das Tauwasser ablaufen kann. Gemüsebehälter mit Deckel herausnehmen Gemüsebehälter anheben und nach vorne herausnehmen. Ablagen in der Tür herausnehmen Ablagen nach oben anheben und herausnehmen.14 Flaschenhalter herausnehmen Flaschenhalter hinten anheben und von der Türablage abnehmen. Be- und Entlüftungsöffnung Das Lüftungsgitter im Sockel kann zum Reinigen abgenommen werden. Dazu die Klammern in den Lüftungsöffnungen nach unten drücken und gleichzeitig Lüftungsgitter nach vorne abziehen. Energie sparen ▯ Gerät in einem trockenen, belüftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte. ▯ Warme Lebensmittel und Getränke erst abkühlen lassen, dann ins Gerät stellen. ▯ Gefriergut zum Auftauen in den Kühlraum legen und die Kälte des Gefriergutes zur Kühlung von Lebensmitteln nutzen. ▯ Gerät so kurz wie möglich öffnen. ▯ Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes. Betriebsgeräusche Ganz normale Geräusche Brummen Motoren laufen (z. B. Kälteaggregate, Ventilator). Blubbernde, surrende oder gurgelnde Geräusche Kältemittel fließt durch die Rohre. Klicken Motor, Schalter oder Magnetventile schalten ein/aus. Geräusche vermeiden Das Gerät steht uneben Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter. Das Gerät “steht an” Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg. Behälter oder Abstellflächen wackeln oder klemmen Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein. Flaschen oder Gefäße berühren sich Rücken Sie die Flaschen oder Gefäße leicht auseinander.15 Kleine Störungen selbst beheben Bevor Sie den Kundendienst rufen: Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können. Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit! Störung Mögliche Ursache Abhilfe Die Beleuchtung funktioniert nicht. Die Glühlampe ist defekt. Glühlampe austauschen.

1. Netzstecker ziehen bzw. Sicherung ausschalten.

2. Abdeckgitter nach vorne ziehen.

3. Glühlampe wechseln

(Ersatzlampe: 220 - 240 V Wechselstrom, Sockel E14, Watt siehe defekte Lampe). Lichtschalter klemmt. Prüfen, ob er sich bewegen lässt. Der Boden des Kühlraums ist nass. Die Tauwasserrinnen oder das Ablaufloch sind verstopft. Reinigen Sie die Tauwasserrinnen und das Ablaufloch (siehe Kapitel Gerät reinigen). Im Kühlraum ist es zu kalt. Temperaturregler ist zu hoch eingestellt. Temperaturregler niedriger einstellen. Die Kältemaschine schaltet immer häufiger und länger ein. Häufiges Öffnen des Gerätes. Gerät nicht unnötig öffnen. Die Be- und Entlüftungsöffnungen sind verdeckt. Hindernisse entfernen.16

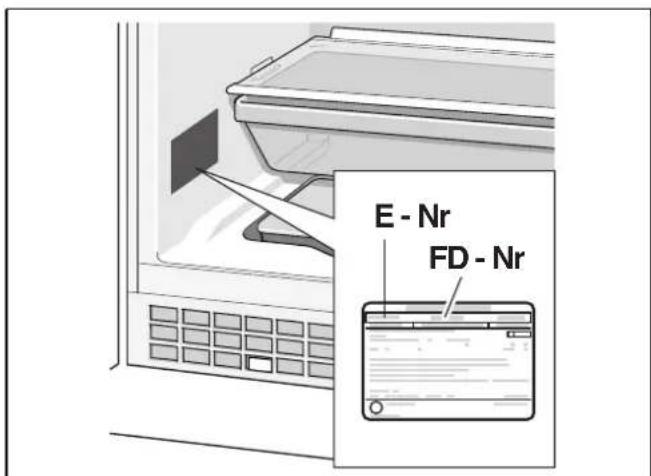

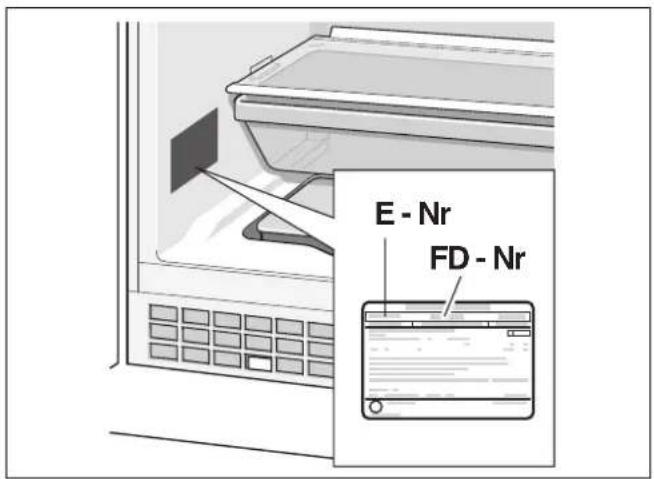

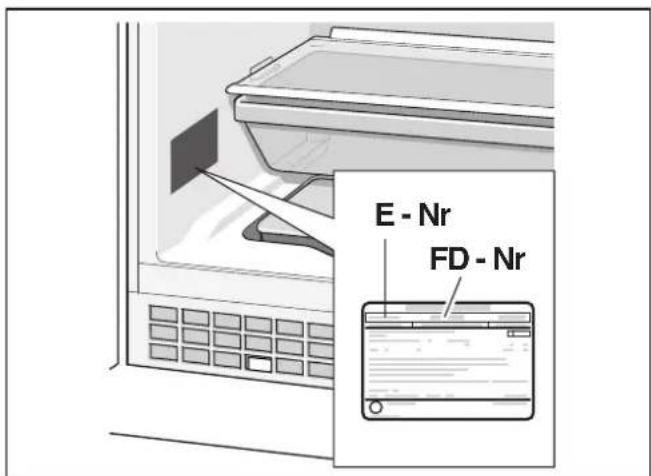

Kundendienst Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an. Sie finden diese Angaben auf dem Typenschild. Bitte helfen Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten. Reparaturauftrag und Beratung bei Störungen Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis. Störung Mögliche Ursache Abhilfe Das Gerät hat keine Kühlleistung. Der Temperaturregler steht auf Stellung “0“. Temperaturregler aus Stellung “0“ herausdrehen. ▯ Stromausfall ▯ Sicherung ist ausgeschaltet ▯ Netzstecker sitzt nicht fest Prüfen, ob Strom vorhanden ist, Sicherung überprüfen.
