COMPONENTI

Contenuo

1x Videocitofono DoorBird
- 1x Alloggiamento / piastra di montaggio
- 1x Alimentatore elettrico (adattatore di rete) con quattro adattatori specifici per paese
- 1x Antenna esterna 2,4 GHz WiFi
- 1x Antena RFID esterna di 433 MHz
- 2x Cavo di prolunga dell'antenna
- 1x Pacchetto della vite pezzetti e capocorda
- 1x Manuale di installmente
1x Guida Rapida

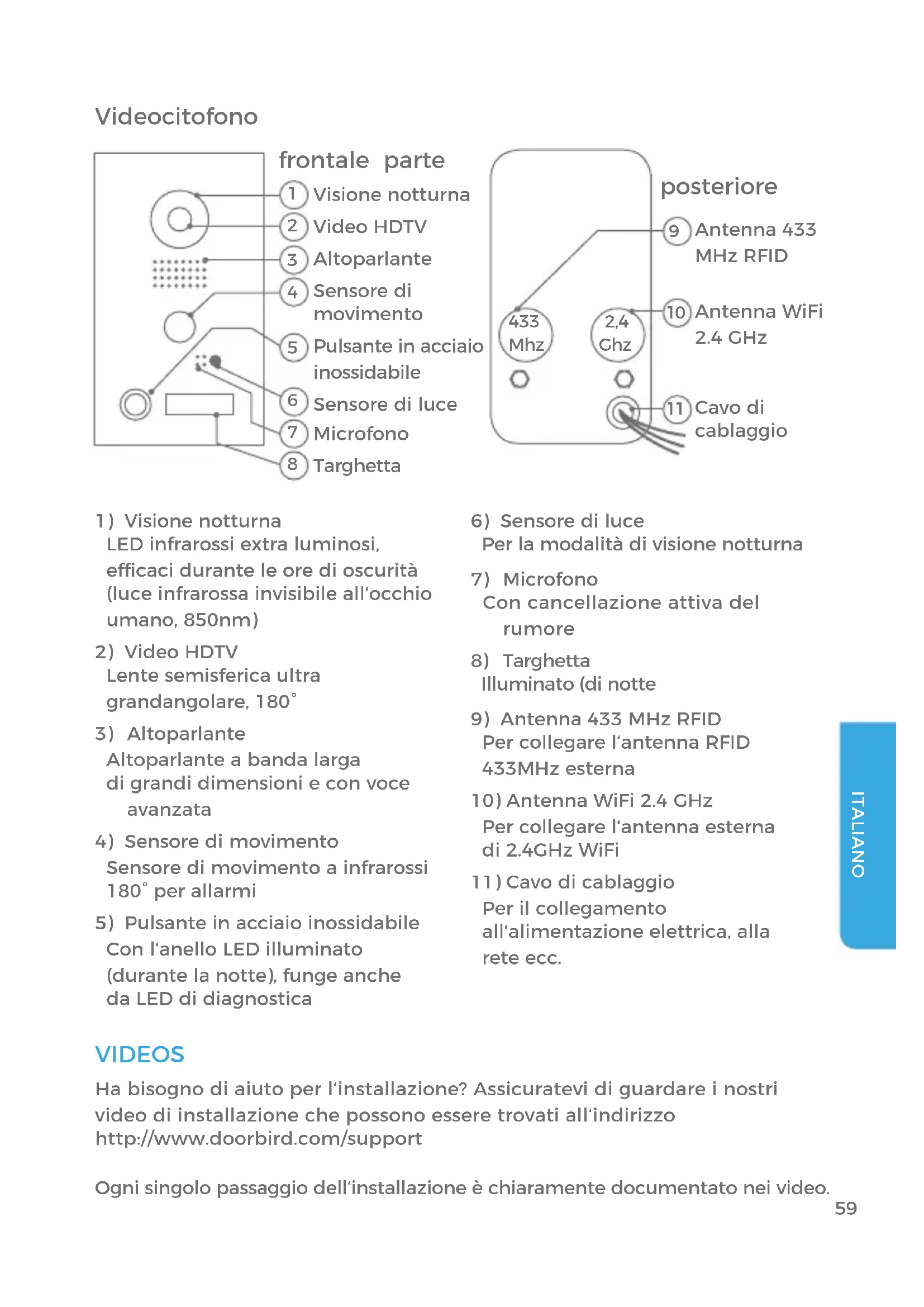

Videocitofono

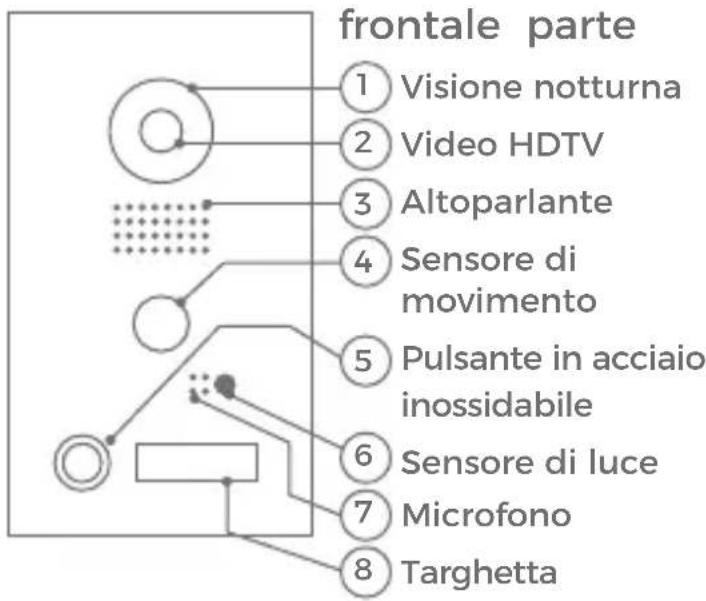

1) Visione notturna LED infrarossi extra luminosi, efficaci durante le ore di oscurità (luce infrarossa invisibile all'occhio umano, 850nm)
2) Video HDTV Lente semisferica ultra grandangolare, 180^
3) Altoparlante
Altoparlante a banda larga di granidi dimensioni e con voce avanzata
4) Sensore di movimento Sensore di movimento a infrarossi 180^ per allarmi
5) Pulsante in acciaio inossidabile Con I'anello LED illuminato (durante la notte),funge anche da LED di diagnostica

6) Sensore di luce Per la modalità di visione notturna
7) Microfono Con cancellazione attiva del rumore
8) Targhetta Illuminato (di notte

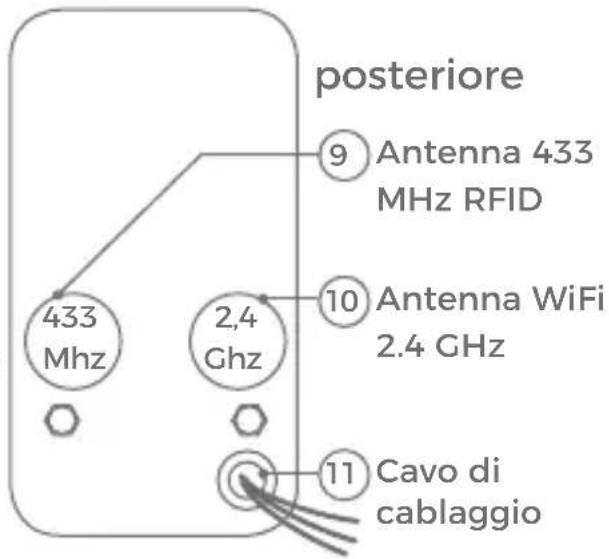

9) Antenna 433 MHz RFID Per collegare l'antenna RFID 433MHz esterna
10) Antenna WiFi 2.4 GHz Per collegare l'antenna esterna di 2.4GHzWiFi
11) Cavo di cablaggio Per il collegamento all'alimentazione elettrica, alla rete ecc.

VIDEOS

Ha bisogno di aiuto per l'installazione? Assicuratevi di guardare i nostri video di installazione che possono essere trovati all'indirizzo http://www.doorbird.com/support

Ogni singolo passaggio dell'installazione è chiaramente documentato nei video.

INSTALLAZIONE

Tutti i passaggi che seguono devono essere eseguiti con cura da un attività competente, tenendo conto delle norme di sicurezza applicabili. Se avete qualunque domande, contattaci direttamente o uno specialista competente. Assicurarsi che tutti i cavi utilizzati per l'installazione siano incontaminati lungo tutte la loro lunghezza e siano approvati per quello tipo di utilizzo.

Componenti di rete e velocità di rete

Assicurati che la velocità di caricamento della connessione Internet sia almeno 0,5 Mbps. è anche possibile eseguire un test di velocità in qualsiasi momentotramite l'applicazione DoorBird. L'esperienza dell'utente è alttrettanto buona quanto la velocità di rete, la stabilità della rete e la qualità dei componenti di rete, come il router di Internet e punti di accesso WiFi o ripetitori WiFi.

Assicurarsi inoltre che i componenti di rete non siano più vecchi di due anni, siano stati prodotti da un noto produttore e che siano installati l'ultimo firmware.

Se questi requisiti non dovessero essere soddisfatti, potrebbe verificarsi, ad esempio, che le prestazioni audio e video siano scarse o le notifiche di spinta sono in ritardo o non arrivano affatto allo smartphone o alla tablet.

Internet ad alta velocità (via linea fissa): DSL, cavo o fibra ottica

Rete: 802.11 b/g/n 2,4 GHz o Ethernet, con DHCP

PASSO 1: SPEGNIMENTO DELL'ALIMENTAZIONE

Spagnere l'alimentazione a tutti i cavi che conduccono alla posizione di montaggio,cisione il portello della porta,l'apriorta elettrica,l'alimentatore per il videocitofono ecc.

PASSO 2: SMANTELLARE IL CAMPANELLO ESISTENTE

Se ci fosse più un campanello sulla parete esterna della casa, smontalo.

PASSO 3: DETERMINARE LA POSIZIONE DI MONTAGGIO

Stazione videocitofono utilizes una lente ultra-larga emisferica, in modo che, although the stazione videocitofono è sufficiente spessore ridotto e la visione è ottimale.

È importante comprehende che l'obiettivo non è regolabile meccanicamente, quando si consiglia di installare l'obiettivo della fotocamera ad un'altitudine di almeno 145 cm (57 pollici). è possibile controllare quello prima del montaggio finale. Premere la piastra di montaggio contro la parete nel luogo di installatione desiderata e segnare i fori con una matita. Nuovamente rimuovere la piastra di montaggio. Assicuratevi che nessun cavo sul muro dietro i fori.

PASSO 4: ALIMENTAZIONE ELETTRICA

Il videocitofono può essere alimentata da due semplici fili di campanello utilizzato l'alimentatore (adattatore di rete) in dotazione o via PoE (Power over Ethernet) utilizzando un cavo di rete. Il videocitofono può essere fornita in另一种a con un alimentatore DIN-rail che è possibile ottenere da loro direttamente.

Il videocitofono non utilizza la potenza della batteria. L'utilizzo di un alimentatore di rete consente la trasmissione e la visualizzazione di video in diretta su richiesta in qualsiasi momento e non solo se un visitatore ha premuto il campanello.

Alimentazione elettrica tramite l'alimentatore (adattatore di rete)

Due fili isolati sono necessari per alimentare il videocitofono inserendola nella rete elettrica. Questi fili sono normalmente più presenti e sono liberamente accessibili una volta rimioso il campanello precedente. Utilizzare solo l'alimentatore fornito insieme al videocitofono o un alimentatore DIN-rail che è possibile ottener da那是分开amente, dal momento che quello è stato stabilmente stabilizzato elettricamente e dotato di un dispositivo integrato di riduzione delle interferenze audio. Altre unità di alimentazione potrebbero restruggere il videocitofono o causare una scarsa qualità di trasmissione. La garanzia scade automaticamente se si utilizza un'unità di alimentazione diversa. L'alimentatore è collegato a una presa a muro all'interno della casa, di solito dove i due fili del loro campanello precedente vengono fuori alla particete all'interno della casa.

Non collegare ancora l'alimentatore nella presa di corrente. Collegare l'alimentatore all'interno della casa con il connettore di crimpatura fornito e con i due fili che si desidera utilizzato per alimentare il disposativo.

Alimentazione elettrica via PoE (come alternatively)

Per alimentare il videocitofono tramite un interrottore PoE (ad es. D-Link DGS-1008P) o iniettore PoE (ad es. DoorBird Iniettore PoE Gigabit A1091) in conformità alla norma PoE IEEE 802.3af Modalità A, i quattro cavi con i numeroi 1, 2, 3 e 6 di un di rete Cat.5 o meglio devono essere utilizzati. è necessario utilizzato un di rete Cat.5 o meglio perché i segnali di rete possono essere trasmessi solo su cavi completamente isolati, schermati e torsionati. Se si utilizes PoE come fonte di alimentazione, l'interfaccia WiFi del videocitofono è automaticamente inattiva e i quattro fili per PoE formano contemporaneamente il collegamento dati. Il videocitofono non si avvia se il loro PoE Switch o PoE iniettore non supporta la modalità PoE Standard IEEE 802.3af Mode A (vedere Diagnostica LED e Diagnostica-Suoni).

1. Scollegare l'interruttore PoE o l'iniettore PoE alla rete elettrica.
2. Inserire il cavo di rete nel site di installatione del videocitofono.

Non collegare l'alimentazione elettrica dall'alimentatore (adattatore di rete) con l'alimentazionetramite PoE.

PASSO 5: ULTERIORI CONNECTIONI (OPZIONALE)

Se lo si desidera, collegare i cavi aggiuntivi al site di installmente del videocitofono. I fili o le opzioni di collegamento indicate in但这a categoria sono facoltativi.

Collegamento dell'unità a una rete

È possibile collegare il videocitofono alla rete esistente tramite WiFi o utilizzare alternativamente un cavo di rete (Ethernet). Per motivi di stabilità della rete, si consiglia principalmente di utilizzato un cavo di rete, in quanto WiFi è sensibile alle interferenze (intervallo, pareti delle case che agiscono come scudi, affidabilità delle prestazioni, reti WiFi di terme parti, trasmettitori wireless che causano interferenze nell'area ecc.).

Assicurarsi di utilizzato quattro fili isolati, schermati e torsionati di un cavo di rete in conformità con lo standard Cat.5 o meglio.

Il videocitofono può essere alimentata da PoE o utilizzando l'alimentatore fornito. Se si utilizeszza PoE come fonte di alimentazione, l'interfaccia WiFi del videocitofono rimane inattiva. Utilizzare solo quattro fili (1, 2, 3 e 6) di un cavo di rete che soddisfa lo standard Cat.5 o uno migliorare.

Gli altri quattro fili del cavo di rete (4, 5, 7 e 8) non sono richiesti.

Collegare il cavo di rete nella casa al router Internet o all'interruttore PoE o all'injector PoE collegato al router Internet.

Aperture elettrici

Il videocitofono dispone di un contatto di relè a potenziale zero per una porta elettrica standardizzata, un cancello o un garage (due fili). C'è la possibilità di accendere tutti gli apriorta elettrici che funzionano ad una potenza massima di 1 A nell'intervallo di tensione fino a 24 V (AC/DC).

Il videocitofono non fornisce la propria alimentazione per l'apriorta elettrica. Questo viene fornitotramite l'alimenta zione separata dell'apertura elettrica della porta.

È possibile saperne di più sull'installazione dell'alimentazione elettrica dal manuale di istruzioni o dalle specifiche tecniche del loro apriorta. Per qualsiasi domanda su diessa, si prega di contattare il produttore del loro apriorta. É possibile trovare l'apriorta elettrica compatibile e uno schema di cablaggio di esempio all'indirizzo www.doorbird.com/support

Due fili isolati.

Convenzionale campanello elettrico

Se qualcuno squilla il suo videocitofono, riceverai immedia tamente una notifica di spostamento con suono/ vibrazione sul suo smartphone o tablet. Inoltre, il videocitofono è dotata di un contatto a relè a zero potenziale per collegare un normale segnale elettrico della porta all'interno dell'edificio. Il contacto del relè può essere utilizzato per attivare la tensione di funzionamento separata del cancello della porta o la battuta della portatramite il suo ingressso di trigger. Se viene attivata la tensione di esercizio della porta, non deve essere maggiore di 24 V (AC/DC). Il consumo di energia non deve superare 1 A. Il videocitofono non fornisce la propria alimentazione elettrica per la porta. Cio è fornitotramite l'alimentazione separata del suo cancello tradizionale. Se avete qualunque domande, si prega di contattare il produttore del suo cancelllo porta. è possibile trovare i portoni compatibili con porta e uno schema di cablaggio di esempio all'indirizzo www.doorbird.com/support

Due fili isolati.

Pulsante convenzionale apriorta

Se un apriorta elettrico è collegato alla stazione videocitofono, l'apriorta può essere aperto da App e cui sono又能 essere controllato direttamentetramite un pulsante a zero potenziale che si trovava nell'interno dell'edificio,cioè un pulsante di aperture della porta. Inoltre, il pulsante apriorta deve essere collegato al terminale di collegamento fornito.Assicurarsi di non aggiungere tensione supplementare a quel dato. è possibile trovare pulsanti compatibili per aprire le porte e uno schema elettrico di campionamento su www.doorbird.com/support

Due fili isolati.

PASSO 6: (OPZIONALE) MONTAGGIO

Posizione l'alloggiamento di montaggio contro la parete esterna della casa e utilizzare le viti fornite per posizionarla nei tasselli o sulla parete.

Inserire i cavi che si desidera collegare al videocitofonoattraverso il foro previsto nell'alloggiamento di montaggio.

Fissare l'alloggiamento di montaggio. L'adattamento dell'alloggiamento di montaggio della series D20x del videocitofono è adattato individualmente alla posizione di montaggio. Se necessario, chiamare un professionista per aiuto.

MODELLO METODO DI ALLEGATO

D201 Con viti
D202 Con viti e/o mastice
D203	Con viti e/o mastice. Se necessario, bisogna perforare i fori nell'alloggiamento di montaggio
D204	Con viti e/o mastice. Se necessario, bisogna perforare i fori nell'alloggiamento di montaggio
D205 Dipende dall'ambiente / integrazione

I modi più comuni per fissare l'alloggiamento del supporto:

PASSO 7: PREPARAZIONE DEI CAVI

Rimuovere circa 5 mm di materiale isolante alla fine dei cavi che si desidera collegare al Videocitofono.

È possibile collegare convenientemente e in modo sicuro il videocitofono tramite il cablaggio dei cavi colorato sul retro della porta videocitofono. Per collegare i cavi in dotazione ai fili, utilizzare i connettori o le morsettiere appropriati. I connettori a crimpare accompagnati sono resistenti alle interperie e sono dotati di tubi termoretraibili che possono essere sigillati dopo l'assemblaggio, ad esempio, utilizzato attendamente una pistola a caldo.

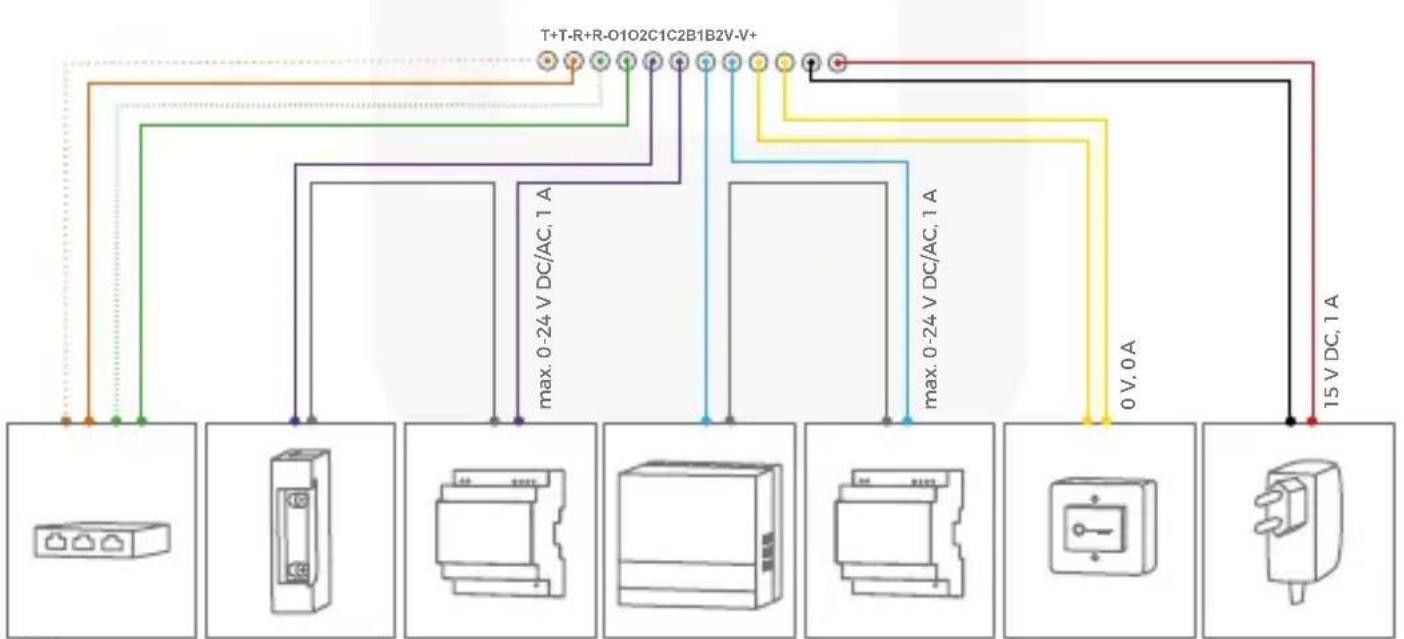

CONNETTORE DESCRIZIONE CAVI
T+	Cavo di rete bianco e arancione (Number 1, Trasmissione dati +)	bianco-arancio
T-	Filo cavo a rete arancione (number 2, dati trasmessi -)	arancio
R+	Cavo di rete bianco e verde (Number 3, Ricercazone dati +)	bianco-verde
R-	Cavo di rete verde (number 6, dati di ricezione -)	verde
O1 Apertura porta elettrica (potenziale zero) viola
O2 Apertura porta elettrica (potenziale zero) viola
C1 Campanello elettrico (potenziale zero) blu
C2 Campanello elettrico (potenziale zero) blu
B1 Pulsante di aperture della porta giallo
B2 Pulsante di aperture della porta giallo
V- Alimentazione elettrica, polo positivo (+) nero
V+ Alimentazione elettrica, polo positivo (+) rosso

Fare attenzione quando si collegano i cavi. Collegare i cavi in modo sbagliato potrebbe distruggere la stazione video porte.

PASSO 9: ANTENNE

Avvitare l'antenna esterna 2.4GHz WiFi using an un cavo di prolunga dell'antenna alla posizione indicata sul retro del videocitofono. Avvitareanche l'antenna RFID 433MHz esterna using an un cavo di prolunga dell'antenna alla posizione indicata sul retro del videocitofono. Si consiglia di alimentare le antenne dall'alloggiamento per una migliorie ricezione e potenza di trasmissione, perché è in metallo (scudi). Se non si desidera utilizzato WiFi o RFID affatto, non è necessario avvitare l'antenna corrispondente alla posizioneindicata.

STEP 10: ASSEMBLAGGIO FINALE

Si applica solo alla DoorBird Video Door Station D201 e D202: Avvitare il pannello anteriore con il videocitofono collegato alla custodia di montaggio con le viti di sicurezza e lo strumento appropriato. Si applica solo alla DoorBird Video Door Station D203 e D204: Montare il videocitofono con apposite viti

/ dadi sul muro / recinzione. D205: Dipende dall'ambiente / integrazione. Se necessario, chiamare un professionista per aiuto.

PASSO 11: ATTIVAZIONE DEL VIDEOCITOFONO

Accendere l'alimentazione dei cavi che conduccono nuovamente alla posizione di montaggio. è possibile verificare se l'alimentazione è stata correttamente collegata dal LED di diagnostica (si accende quando la corrente è stata collegata correttamente per un massimo di cinque minuti e continuamente in modalità visione notturna). La stazione video porta è pronta per l'opération (avvio del processo, eventuali aggiornamenti software, ecc.)

Una volta emessa un suono di diagnosi breve dall'altoparlante integrato. Questo può durare fino a 5 minuti. Se non si sente un segnale acustico, controllare l'alimentazione. Verificareanche se avete utilizzato un alimentatore a muro e non PoE e se avete collegato correttamente il polo positivo e il polo negativo al videocitofono.

PASSO 12: SCARICARE E INSTALLARE L'APPLICAZIONE

Scaricare l'applicazione „DoorBird" di Bird Home Automation sul suo dispositivo mobile dall'app store Apple Store o dal negotizio Google Play. É sempre possibile trovare la versione più aggiornata del manuale App su www.doorbird.com/support

Se si utilizes WiFi per il collegamento del videocitofono al router Internet, passare a DoorBird App „Impostazioni> Configurazione WiFi" e seguire le istruzioni. Se ha terminato l'impostazione Wi-Fi o hai collegato il videocitofono al router Internettramite un cavo di rete, vai a DoorBird App „Impostazioni> Aggiungi dispositivo" e fare clic sull'icona del codice QR nel Campo „Utente". Scansiona il codice QR dell'utente trovato sul „Passaporto Digitale" che accompagna il videocitofono.

Se ha problemi nell'aggiungere la stazione di videocitofono all'app, controlling se la stazione videocitofono è in linea (www.doorbird.com/checkonline).

Se la stazione non è in linea, controllare nuovamente la connessione WiFi o la connessione di rete.

Poiché Apple utilizes microfoni, altoparlanti e componenti audio digitali di altissima qualità, perfettamente in sintonia con l'altra, la qualità della你可以 con un iPhone o iPad è di solito notevolmente migliorare rispetto a uno smartphone Android o tablet Android.

Questa spia luminosa a LED si accende solo per cinque minuti dopo che la stazione video porte è stata fornita con alimentazione (e continuamente

durante la notte). Si illumina non appena la stazione video porte viene fornita con alimentazione.

• Illuminato: il dispositivo è alimentato

DIAGNISTICO-SUONI

Dopo circa due o cinque minuti, la Video Door Station emette brevi suoni diagnostici dopo che è stato collegato alla rete elettrica.

1x suono diagnostico: il videocitofono è collegato a Internet
- 2x suoni diagnostici: Il Videocitofono è in grado di comuncare con il router, ma non può accederate a Internet
3x suoni diagnostici: Il videocitofono non ha alcuna connessione con la rete

CAMBIARE L'ETICHETTA SULLA TARGA

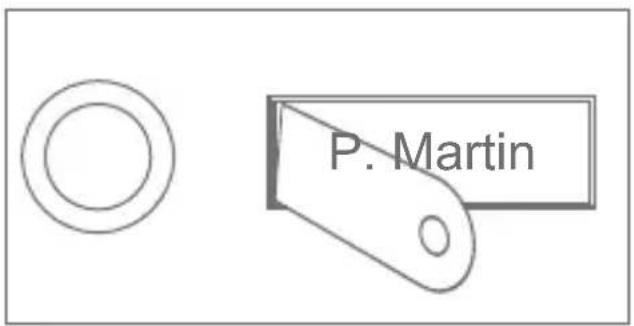

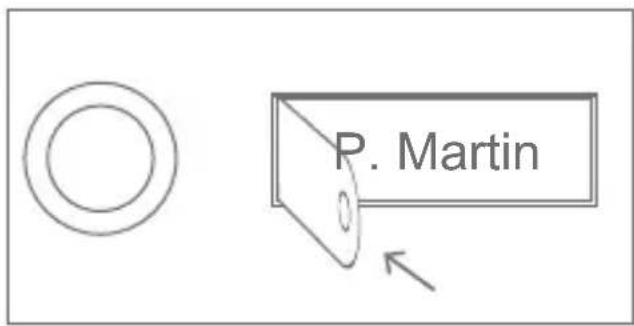

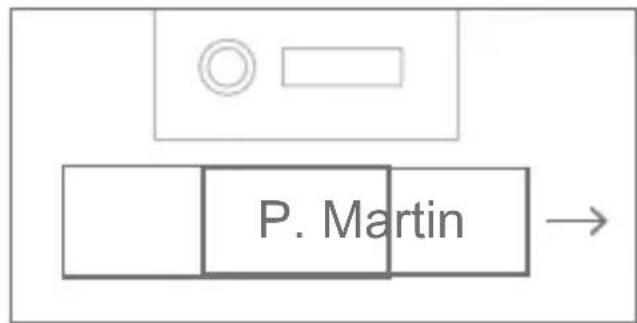

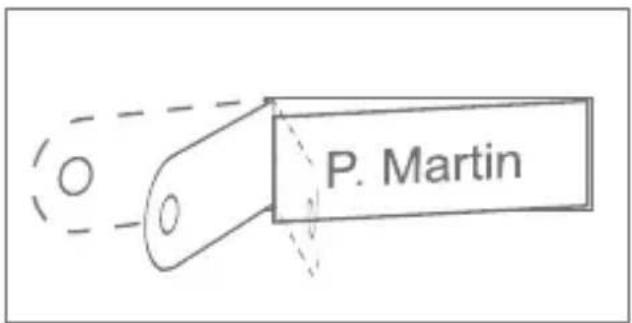

Inserire l'estremità dritta della piastra metallica fornita nella fessura laterale.
