MANUALE UTENTE Line Outdoor FALMEC

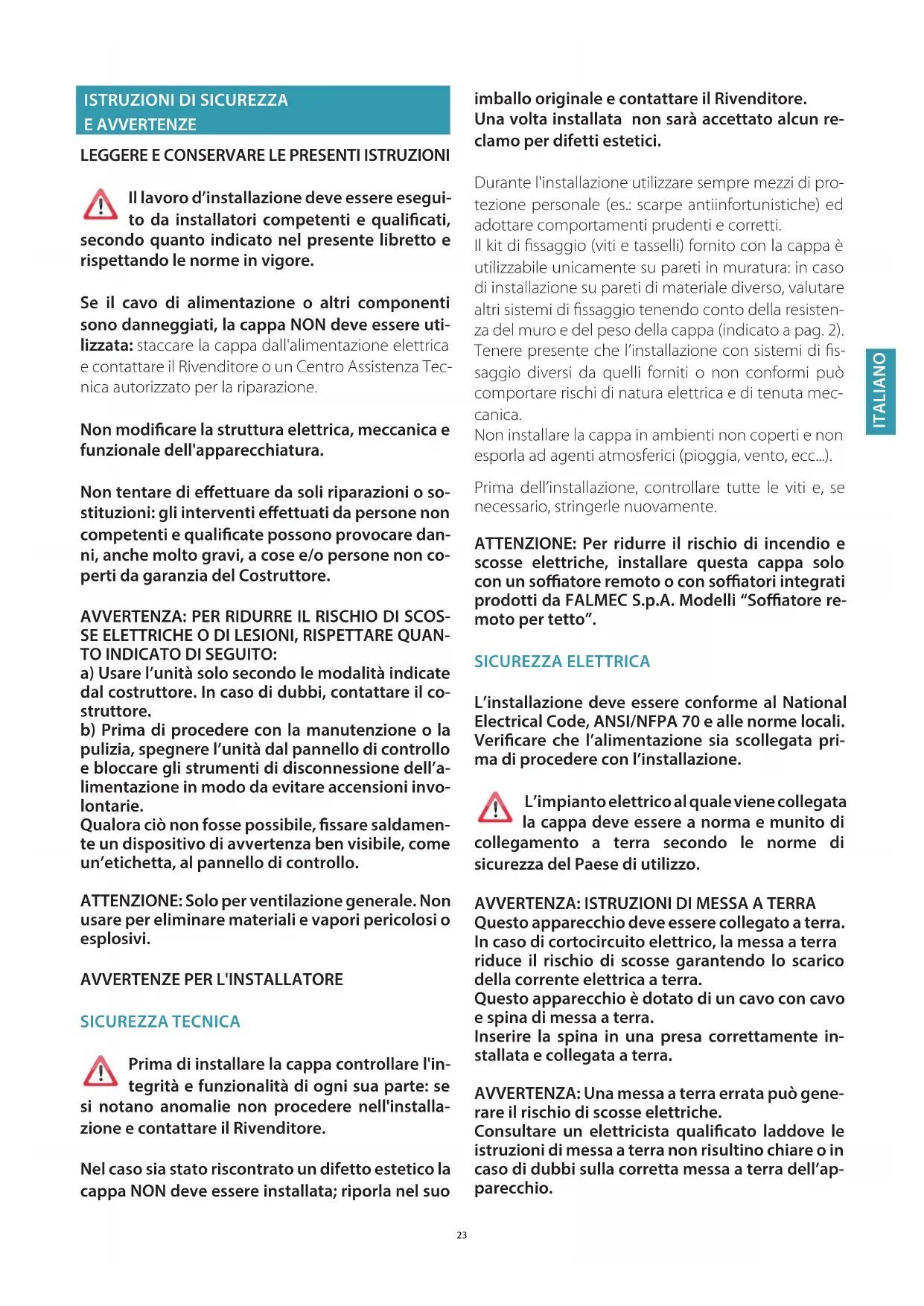

Il lavoro d’installazione deve essere esegui- to da installatori competenti e qualicati, secondo quanto indicato nel presente libretto e rispettando le norme in vigore. Se il cavo di alimentazione o altri componenti sono danneggiati, la cappa NON deve essere uti- lizzata: staccare la cappa dall'alimentazione elettrica e contattare il Rivenditore o un Centro Assistenza Tec- nica autorizzato per la riparazione. Non modicare la struttura elettrica, meccanica e funzionale dell'apparecchiatura. Non tentare di eettuare da soli riparazioni o so- stituzioni: gli interventi eettuati da persone non competenti e qualicate possono provocare dan- ni, anche molto gravi, a cose e/o persone non co- perti da garanzia del Costruttore. AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOS- SE ELETTRICHE O DI LESIONI, RISPETTARE QUAN- TO INDICATO DI SEGUITO: a) Usare l’unità solo secondo le modalità indicate dal costruttore. In caso di dubbi, contattare il co- struttore. b) Prima di procedere con la manutenzione o la pulizia, spegnere l’unità dal pannello di controllo e bloccare gli strumenti di disconnessione dell’a- limentazione in modo da evitare accensioni invo- lontarie. Qualora ciò non fosse possibile, ssare saldamen- te un dispositivo di avvertenza ben visibile, come un’etichetta, al pannello di controllo. ATTENZIONE: Solo per ventilazione generale. Non usare per eliminare materiali e vapori pericolosi o esplosivi.

AVVERTENZE PER L'INSTALLATORE

SICUREZZA TECNICA Prima di installare la cappa controllare l'in- tegrità e funzionalità di ogni sua parte: se si notano anomalie non procedere nell'installa- zione e contattare il Rivenditore. Nel caso sia stato riscontrato un difetto estetico la cappa NON deve essere installata; riporla nel suo imballo originale e contattare il Rivenditore. Una volta installata non sarà accettato alcun re- clamo per difetti estetici. Durante l'installazione utilizzare sempre mezzi di pro- tezione personale (es.: scarpe antiinfortunistiche) ed adottare comportamenti prudenti e corretti. Il kit di fissaggio (viti e tasselli) fornito con la cappa è utilizzabile unicamente su pareti in muratura: in caso di installazione su pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resisten- za del muro e del peso della cappa (indicato a pag. 2). Tenere presente che l’installazione con sistemi di fis- saggio diversi da quelli forniti o non conformi può comportare rischi di natura elettrica e di tenuta mec- canica. Non installare la cappa in ambienti non coperti e non esporla ad agenti atmosferici (pioggia, vento, ecc...). Prima dell’installazione, controllare tutte le viti e, se necessario, stringerle nuovamente. ATTENZIONE: Per ridurre il rischio di incendio e scosse elettriche, installare questa cappa solo con un soatore remoto o con soatori integrati prodotti da FALMEC S.p.A. Modelli “Soatore re- moto per tetto”. SICUREZZA ELETTRICA L’installazione deve essere conforme al National Electrical Code, ANSI/NFPA 70 e alle norme locali. Vericare che l’alimentazione sia scollegata pri- ma di procedere con l’installazione. L’impianto elettrico al quale viene collegata la cappa deve essere a norma e munito di collegamento a terra secondo le norme di sicurezza del Paese di utilizzo.

AVVERTENZA: ISTRUZIONI DI MESSA A TERRA

Questo apparecchio deve essere collegato a terra. In caso di cortocircuito elettrico, la messa a terra riduce il rischio di scosse garantendo lo scarico della corrente elettrica a terra. Questo apparecchio è dotato di un cavo con cavo e spina di messa a terra. Inserire la spina in una presa correttamente in- stallata e collegata a terra. AVVERTENZA: Una messa a terra errata può gene- rare il rischio di scosse elettriche. Consultare un elettricista qualicato laddove le istruzioni di messa a terra non risultino chiare o in caso di dubbi sulla corretta messa a terra dell’ap- parecchio.24 Non usare prolunghe. Se il cavo di alimentazio- ne è troppo corto, contattare un elettricista qua- licato per far installare una presa in prossimità dell’apparecchio. Prima di installare la cappa verificare che la tensione di rete corrisponda a quella riportata dalla targhetta posta all’interno della cappa. La presa usata per il collegamento elettrico deve es- sere facilmente raggiungibile con l’apparecchiatura installata: in caso contrario, prevedere un interruttore generale per disconnettere la cappa al bisogno. Ogni eventuale modifica all’impianto elettrico dovrà essere eseguita solo da un elettricista qualificato. La lunghezza massima della vite di fissaggio del cami- no (fornita dal fabbricante) è di 1/2" (13 mm). L'utilizzo di viti non conformi con le presenti istruzioni può comportare rischi di natura elettrica. In caso di malfunzionamenti dell’apparecchio, non tentare di risolvere da soli il problema, ma contatta- re il Rivenditore o un Centro di Assistenza autorizzato per la riparazione. Durante l'installazione della cappa, disin- serire l’apparecchio togliendo la spina o agendo sull’interruttore generale.

SICUREZZA SCARICO FUMI

Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustio- ne (ad es. caldaie, caminetti, ecc...) Prima dell'installazione della cappa assicurarsi che si- ano rispettate tutte le normative vigenti sullo scarico dell’aria all’esterno del locale. Per ridurre il rischio di incendio ed eliminare cor- rettamente l’aria, assicurarsi di convogliare l’aria verso l’esterno - Non eliminare l’aria all’interno degli spazi tra le pareti o nei sotti, nei sottotetti, in spazi ristretti o nei garage. AVVERTENZA: PER RIDURRE IL RISCHIO DI INCEN- DIO, UTILIZZARE SOLO CONDOTTI METALLICI.

AVVERTENZE PER L'UTILIZZATORE

Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di leggere attentamente questo libretto in tutte le sue parti prima di utilizzare l’apparecchio o di eettuare operazioni di pulizia sullo stesso. Il Costruttore declina ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici conseguenti alla mancata osservanza delle avvertenze di sicurezza indicate in questo libretto. È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che anche il libretto venga fornito, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative. Dopo l’installazione delle cappe in acciaio inox è necessario eseguire la pulizia della stessa per rimuovere i residui di collante del protettivo e le eventuali macchie di grasso e oli, che, se non rimosse, possono causare il deterioramento irreversibile della superficie della cappa. Per questa operazione il costruttore raccomanda l’utilizzo delle salviette in dotazione, disponibili anche in acquisto Esigere parti di ricambio originali. Avvertimento sulla Proposta 65 dello Stato della California (solo Stati Uniti) ATTENZIONE: Questo prodotto contiene sostanze chimiche che lo Stato della California riconosce come causa di cancro, difetti alla nascita o altri danni riproduttivi. Per maggiori informazioni, visitare www.P65Warnings.ca.gov DESTINAZIONE D'USO L’apparecchio è destinato solo ed esclusivamente per l'aspirazione di fumi generati dalla cottura di alimenti in ambito domestico, non professionale: qualsiasi utilizzo diverso da questo è improprio, può provocare danni a persone, cose ed animali domestici e solleva il Costruttore da qualsiasi re- sponsabilità.25 ITALIANO Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio togliendo la spina o agendo sull’in- terruttore generale. Non utilizzare la cappa con le mani bagnate o piedi scalzi. Quando l’apparecchio non viene usato, controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente. Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non deve superare 3 lb 5 oz (1,5 Kg). Controllare le friggitrici durante l’uso: I’olio surriscaldato potrebbe infiammarsi. Non accendere fiamme libere sotto la cappa. Non preparare cibi alla fiamma sotto la cappa. Non utilizzare mai la cappa senza i filtri metallici antigrasso; grasso e sporco in questo caso si depositerebbero nell'apparecchio compromettendone il funzionamento. Parti accessibili della cappa possono essere calde se utilizzate insieme con apparecchi di cottura. Non effettuare operazioni di pulizia quando parti della cappa sono ancora calde. Se la pulizia non è condotta secondo le modalità e i prodotti indicati nel presente libretto è possibile un rischio di incendio. Disinserire l’interruttore generale quando l’apparecchio non viene utilizzato per periodi prolungati di tempo. In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) ali- mentate a gas o con altri combustibili, provvede- re ad una adeguata ventilazione del locale in cui avviene l’aspirazione dei fumi, secondo le norme vigenti. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione a cura dell’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

AVVERTENZE PER L'UTILIZZO E LA PULIZIA

AVVERTENZA: PER RIDURRE IL RISCHIO DI INCEN- DIO DA GRASSI: a) Non lasciare le unità superciali incustodite ad alta temperatura. Eventuali tentativi di boilover possono generare fumo e sversamenti di grasso, che potrebbero incendiarsi. Riscaldare gli oli len- tamente a bassa o media temperatura. b) Accendere sempre la cappa durante la cottura ad alta temperatura o in caso di cottura ambé (es., Crepes Suzette, Cherries Jubilee, letto am- bé al pepe). c) Pulire spesso le ventole di sato. Evitare che il grasso si accumuli sulla ventola o sul ltro. d) Usare pentole di dimensioni adatte. Utilizzare sempre utensili adatti alla supercie. AVVERTENZA: PER RIDURRE IL RISCHIO DI LESIO- NI IN CASO DI INCENDIO DA GRASSI, OSSERVARE

QUANTO INDICATO DI SEGUITO

a) DOMARE LE FIAMME con un coperchio, una te- glia da forno o un vassoio in metallo e spegnere il bruciatore. ATTENZIONE: RISCHIO DI USTIONI. Se le amme non si estinguono immediatamen- te, EVACUARE L’AREA E CHIAMARE I VIGILI DEL FUOCO. b) NON TOCCARE UNA PENTOLA IN FIAMME - Ri- schio di ustioni. c) NON USARE ACQUA, inclusi panni o asciuga- mani - potrebbero causare violente esplosioni di vapore. d) Usare un estintore SOLO se:

1) Si dispone di un estintore di classe ABC e delle

conoscenze necessarie al suo utilizzo.

2) L’incendio è di piccola entità e contenuto nell’a-

rea in cui ha avuto inizio.

3) I vigili del fuoco sono stati avvertiti.

4) È possibile contrastare l’incendio tenendo la

schiena rivolta verso un’uscita.

Basato su “Kitchen Fires afety Tips” pubblicato da NFPA.26 INSTALLAZIONE parte riservata solo a personale qualicato Prima di eettuare l'installazione della cappa, leggere at- tentamente il cap. "ISTRUZIONI DI SICUREZZA E AVVER- TENZE". CARATTERISTICHE TECNICHE I dati tecnici dell'apparecchio sono riportati su etichette posizionate all’interno della cappa. POSIZIONAMENTO La distanza minima fra la parte più alta dell'apparecchiatura per la cottura e la parte più bassa della cappa da cucina viene indicata nelle istruzioni di montaggio. Se le istruzioni del piano di cottura a gas specificano una distanza mag- giore, bisogna tenerne conto. Non installare la cappa in ambienti esterni e non esporla ad agenti at- mosferici (pioggia, vento, ecc...). COLLEGAMENTO ELETTRICO (parte riservata solo a personale qualicato) Prima di eettuare qualsiasi operazione sulla cappa scolle- gare l’apparecchio dalla rete elettrica. Assicurarsi che non vengano scollegati o tagliati li elettrici all’interno della cappa: in caso contrario contattare il Centro Assistenza più vicino. Per l’allacciamento elettrico rivolgersi a personale qualicato. Il collegamento deve essere eseguito in conformità con le disposi- zioni di legge in vigore. Prima di collegare la cappa alla rete elettrica, controllare che:

• la tensione di rete corrisponda a quella riportata sui dati di targa po- sti all’interno della cappa;

• l’impianto elettrico sia a norma e possa sopportare il carico (vedi ca- ratteristiche tecniche posizionate all’interno della cappa);

• la spina e il cavo, di alimentazione, non devono entrare in contatto con temperature superiori a 158°F (70 °C);

• l’impianto di alimentazione sia munito di efficace e corretto collega- mento di terra secondo le norme vigenti;

• la presa usata per il collegamento sia facilmente raggiungibile una volta installata la cappa. In caso di :

• apparecchi dotati di cavo senza spina: la spina da utilizzare deve es- sere di tipo “normalizzato”. Il fili devono essere collegati come segue: giallo-verde per la messa a terra, blu per il neutro e il filo marrone per la fase. La spina deve essere collegata ad un'adeguata presa di sicurezza.

• apparecchio fisso non provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III. Tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione. Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore. Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non vengano rispettate. SCARICO FUMI

CAPPA AD EVACUAZIONE ESTERNA ASPIRANTE

In questa versione, fumi e vapori vengono convogliati verso l'esterno attraverso il tubo di scarico. A tal fine, il raccordo d'uscita della cappa, deve essere collegato tramite un tubo, ad un'uscita esterna. Il tubo d'uscita deve avere:

• un diametro non inferiore a quello di raccordo della cappa.

• una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare che la condensa refluisca nel motore.

• il numero minimo indispensabile di curve.

• la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la capacità aspirante della cappa. E' necessario isolare la tubazione se passa attraverso ambienti freddi.

ISTRUZIONI DI MONTAGGIO

parte riservata solo a personale qualicato La cappa ha la possibilità di essere installata in varie con- gurazioni. Le fasi di montaggio generiche valgono per tutte le in- stallazioni; seguire invece dove specicato le fasi corrispondenti all’installazione desiderata. FUNZIONAMENTO QUANDO ACCENDERE LA CAPPA? Accendere la cappa almeno un minuto prima di iniziare a cucinare per convogliare fumi e vapori verso la superficie di aspirazione. Al termine della cottura lasciare in funzione la cappa fino a completa aspirazione di tutti i vapori e odori. QUALE VELOCITÀ SCEGLIERE? I velocità: mantiene l’aria pulita con bassi consumi di energia elettrica. II velocità: condizioni normali di utilizzo. III velocità: presenza di forti odori e vapori. IV velocità: rapidi smaltimenti di odori e vapori. QUANDO LAVARE O CAMBIARE I FILTRI? I filtri metallici devono essere lavati ogni 30 ore di utilizzo. Per ulteriori dettagli vedere cap “MANUTENZIONE”.

La luce della cappa è spenta La luce della cappa è accesaMOTOR SWITCH Il motore della cappa è spento Il motore della cappa è impostato a 1 velocità Il motore della cappa è impostato a 2 velocità Il motore della cappa è impostato a 3 velocità Il motore della cappa è impostato a 4 velocità27 ITALIANO MANUTENZIONE Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio togliendo la spina o agendo sull’interruttore generale. Non si devono utilizzare detergenti contenenti sostanze abrasive, acide o corrosive e panni con superci ruvide. Una costante manutenzione garantisce un buon funzionamento e rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso: la pulizia frequente dei filtri e dei loro supporti garantisce che non si accumulino grassi infiammabili.

PULIZIA SUPERFICI ESTERNE

Si raccomanda di pulire le superfici esterne della cappa almeno ogni 15 giorni per evitare che le sostanze oleose o grasse possano intaccarle. Per la pulizia della cappa, realizzata in acciaio inox spazzolato, il Costruttore consiglia l'utilizzo delle salviette "Magic Steel" che si possono anche ordinare on-line sul sito www.e-falmec.com. In alternativa e per tutti gli altri tipi di superci, la pulizia va eseguita usando un panno umido leggermente imbevuto di detersivo neutro liquido o con alcool denaturato. Terminare la pulizia con un accurato risciacquo e asciugatura con panni morbidi. Non utilizzare troppa acqua in prossimità della pulsantiera e dei dispositivi di illuminazione per evitare che l'umidità raggiunga parti elettroniche. La pulizia dei pannelli in vetro va eseguita solo con detergenti specifici non corrosivi o abrasivi utilizzando un panno morbido. Il Costruttore declina ogni responsabilità qualora non vengano rispettate tali istruzioni.

PULIZIA SUPERFICI INTERNE

E’ vietata la pulizia di parti elettriche o parti relative al motore all’interno della cappa, con liquidi o solventi. Per le parti metalliche interne vedi paragrafo precedente.

FILTRI METALLICI ANTIGRASSO

Si consiglia di lavare frequentemente i filtri metallici (almeno ogni mese) lasciandoli in ammollo per circa 1 ora in acqua bollente con detersivo per piatti, evitando di piegarli. Non usare detergenti corrosivi, acidi o alcalini. Risciacquarli con cura ed attendere che siano ben asciutti prima di rimontarli. Il lavaggio in lavastoviglie è permesso, ma potrebbe creare imbrunimenti al materiale dei filtri: per ridurre questo inconveniente utilizzare lavaggi a basse temperature (131°F / 55°C max.). Per l’estrazione e l'inserimento dei filtri metallici antigrasso vedi istruzioni di montaggio. ILLUMINAZIONE La cappa è dotata di illuminazione a led ad alta efficienza, basso consumo e durata molto elevata in condizioni di normale utilizzo. In caso di rottura contattare il Rivenditore o un Centro Assistenza Tecnica autorizzato per la riparazione.

SMALTIMENTO A FINE VITA

Il simbolo del cestino barrato riportato sull’apparecchiatura in suo possesso indica che il prodotto è un RAEE, cioè un “Rifiuto derivante dalle Apparecchiature Elettriche ed Elettroniche” e pertanto non deve essere gettato nella spazzatura indierenziata (cioè insieme ai “rifiuti urbani misti”), ma deve essere gestito separatamente così da essere sottoposto ad apposite operazioni per il suo riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l’ambiente ed estrarre le materie prime che possono essere riciclate. Lo smaltimento corretto di questo prodotto contribuirà a salvare preziose risorse ed evitare potenziali effetti negativi per la salute umana e per l’ambiente, che potrebbero essere causati da uno smaltimento inappropriato dei rifiuti. Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di smaltimento designato più vicino. Potrebbero venire applicate delle penali per lo smaltimento scorretto di questi rifiuti in conformità alla legislazione nazionale.

INFORMAZIONI SULLO SMALTIMENTO IN ITALIA

In Italia le apparecchiature RAEE devono perciò essere consegnate: - ai Centri di Raccolta (chiamati anche isole ecologiche o piattaforme ecologiche) allestiti dai Comuni o dalle Società di igiene urbana (in molte località viene anche effettuato il servizio di ritiro a domicilio delle apparecchiature RAEE ingombranti); - al negozio presso il quale si acquista una nuova apparecchiatura, che è tenuto a ritirarle gratuitamente (ritiro “uno contro uno”); - ad un negozio qualunque*, che è tenuto a ritirarle gratuitamente e senza obbligo di acquisto (ritiro “uno contro zero”). In questo caso:

1) l’apparecchiatura RAEE, per poter essere riconsegnata, deve avere

“piccolissime dimensioni” (altezza, profondità e larghezza minori di 25 cm);

• 2) il negozio al quale viene riconsegnata l’apparecchiatura RAEE deve avere una superficie di vendita superiore a 400 mq.

INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI DELL'UNIONE

EUROPEA La Direttiva comunitaria sulle apparecchiature RAEE è stata recepita in modo diverso da ciascuna nazione, pertanto se si desidera smaltire questa apparecchiatura suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento.

INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON

APPARTENENTI ALL'UNIONE EUROPEA

Il simbolo del cestino barrato è valido solamente nell’Unione Europea: se si desidera smaltire questa apparecchiatura in altri Paesi suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento. ATTENZIONE! Il Costruttore si riserva il diritto di apportare modifiche alle apparecchiature in qualsiasi momento e senza preavviso. La stampa, la traduzione e la riproduzione anche parziale del presente manuale s’intendono vincolate dall’autorizzazione del Costruttore. Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in questo manuale sono indicative e non divulgabili. La lingua di stesura del manuale è l’italiano, il Costruttore non si rende responsabile per eventuali errori di trascrizione o traduzione.Code 110033093 Ed. 01/2022 Codice / Code Matricola / Serial Number Falmec S.p.A via dell’Artigianato, 42 z.i. 31029 Vittorio Veneto Treviso — Italy info@falmec.com falmec.com
