MANUALE UTENTE LED Slim Video Light SVL112 Dörr

Manuale di istruzioni LUCE A LED SOTTILE PER VIDEO

SVL-112

GRAZIE per aver scelto quello prodotto di qualita DORR.

Si prega di leggere il manuale di istruzioni e i suggerimenti sulla sicurezza accuramente prima dell'uso.

Conservare il manuale di istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano quello dispositivo, fa si che quello manuale di istruzioni sia disponibile. Questo manuale è parte del dispositivo e devese fornitto con il dispositivo in caso di vendita.

DORR non é responsable per anni causati da un uso impropero il mancato rispetto del manuale di istruzioni e avertenze di sicurezza.

01 SUGGERIMENTI PER LA SICUREZZA

Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi di essere umani o animali! ATTENZIONE: Fissando la luce per un periodo prolongato cui causare un danno irreversible alla retina.
- Solo per illuminazione a scopo fotografico. Non èindicato per illuminare una stanza in maniera definitiva.
- Durante il funzionamento la custodia in alluminio e le LEDs si può sorriscaldare.
- Proteggere il prodotto alla pioggia, umidità, la luce del sole diretto e temperature estremi.
Non lasciare mai la luce incustodita durante la ricarica della batteria. Dopo la ricarica, scollegare la luce dall'alimentazione.
- Spegni la luce dopo l'uso.
Non immergere o gettare la luce nell'acqua. Non gettare la luce nel fuoco - rischio di esplsozione!
- Se la luce non è in uso per un lungo periodo di tempo, si consiglia di ricaricare la batteria fino a circa il 75%. Mantenere una batteria scarica o completamente carica riduce la durata della batteria.
- La batteria integrata e i LED non possono essere sostituiti.
Nonutilizzare toccare il dispositovo con le mani bagnate.
Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In quello caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima diutilizarlo di nuovo.
- Non tentare di riparare il dispositivo da soli - pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
- Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositorio tanto supervisione.
- Le personne con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il disposativo genera campi magnetici.
- Questo dispositivo non è un glucattolo. Per evitare incidenti e soffocamento Maintainere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.
- Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfiba per pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spagnere il dispositivo e togliere l'alimentazione!
Conservare il disposativo in un luogo fresco e asciutto, privo di polvere.
- Se il disposativo è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incariciati dello smaltimento dei rifui.

02 | DESCRIZIONE PRODOTTO

• Luce continua a LED ultrapiatta per registrazioni di fotto e video
  Per DSLR, DSLM e videocamera con attacco slitta a contatto caldo
  Luminosità dimmerabile con incrementi del 5%
  Custodia in alluminio di alta qualita, con display a LED strutturato bianro
• Temperatura colore regolabile da 3200 a 5600 K
• Fornito con fl ash universale con attacco per treppiede da 14 , cavo di ricarica USB-C, adattatore di ricarica Mini USB, piatra per diff usione, custodia

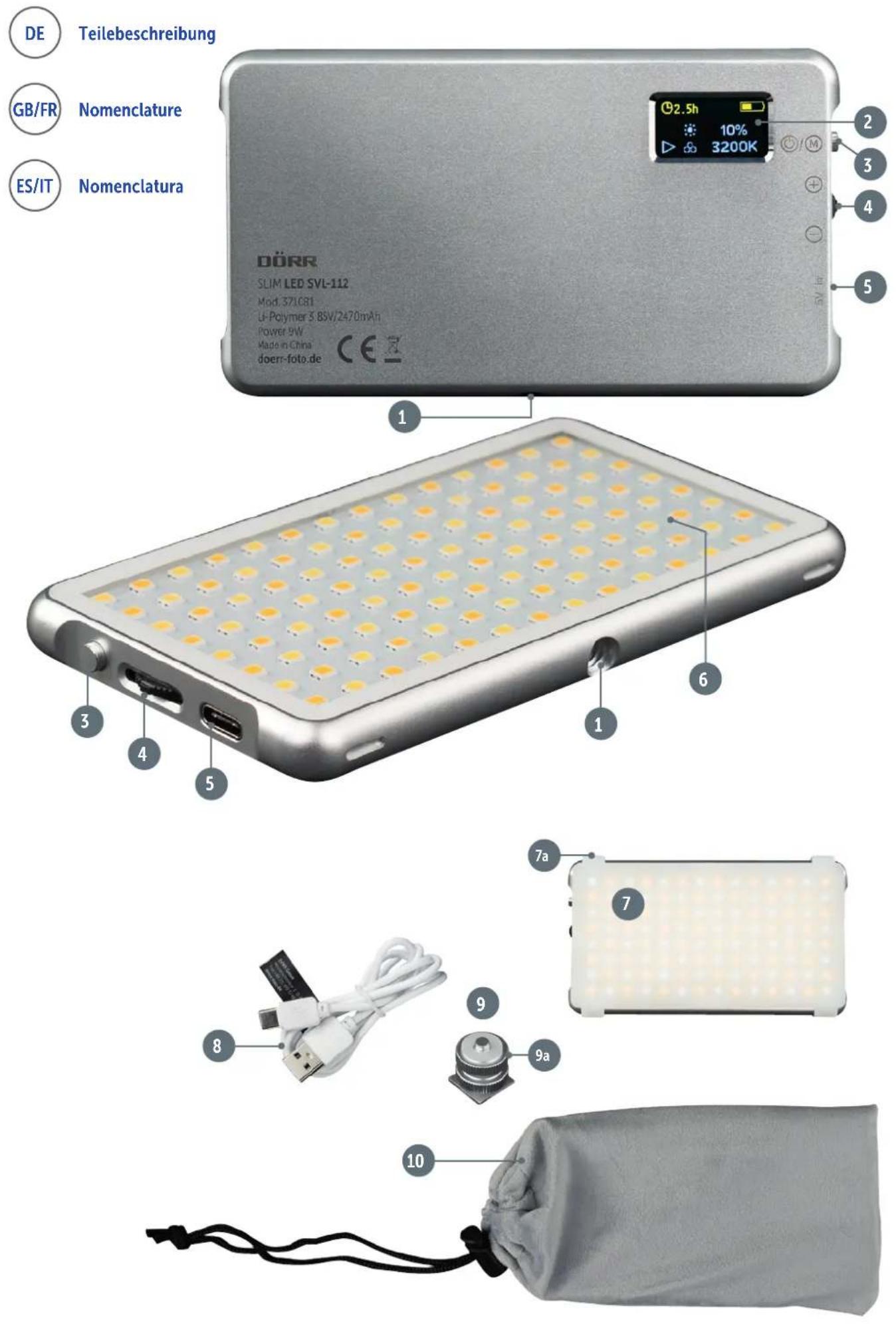

03 | NOMENCLATURA

1 Filetatura 1/4"

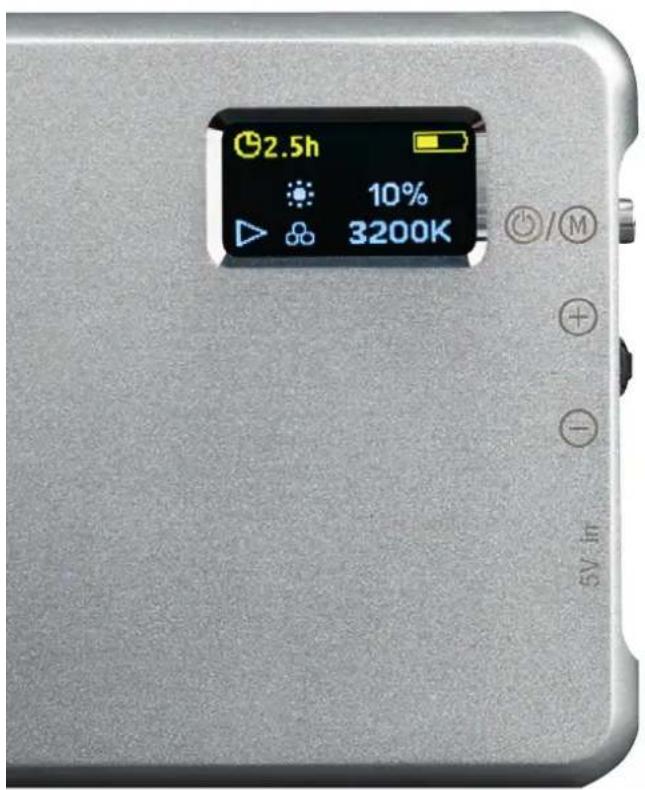

2 Display LCD
3 Tasto On/Off /Menu (Acceso/Spento/menu)
4 Interruttore a levetta +/- per le regolazioni
5 Presa di ricarica USB-C ^5V in

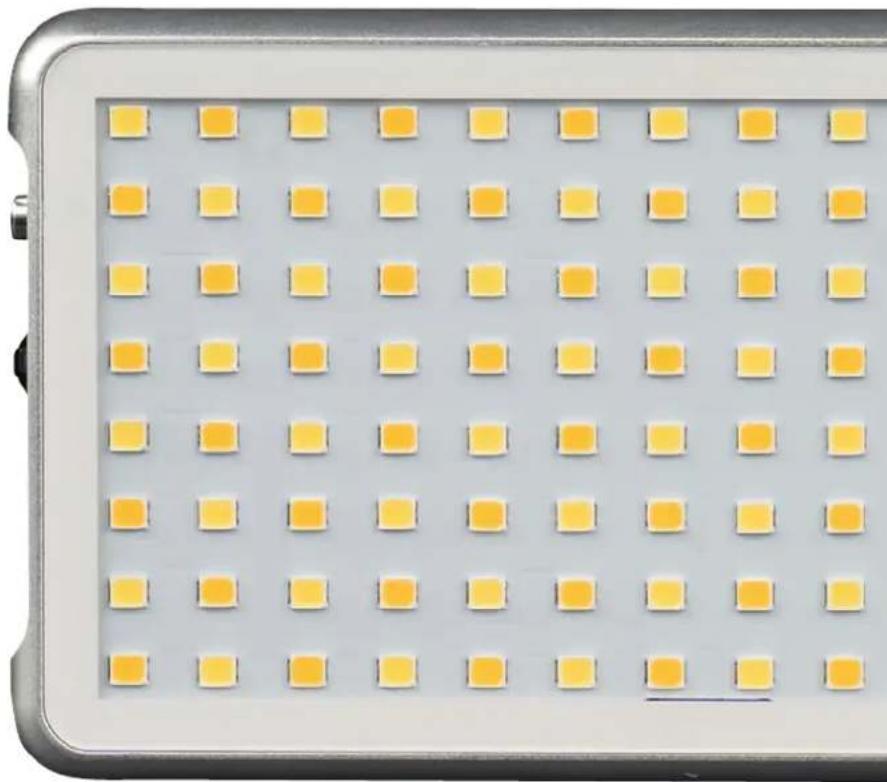

6 112 LED ad alta potenza
7 Piastra per diff usione
7a) Supporto per piatra per diff usione
8 Cavo di ricarica USB-C
9 Flash universsale con attacco slitta a contatto caldo 9a) Vite di bloccaggio
10 Custodia

04 BATTERIA LI-POLIMERO INCORPORATA

04.1 PRIMA DEL PRIMO UTILIZZO, CARICARE COMPLETAMENTE LA BATTERIA

LI-PO INTEGRATA:

Collegare il cavo di ricarica USB-C (8) con la presa di ricarica USB-C "5V in" (5) della luce a led per video. Durante la ricarica vedrai lo stato di carica effettivo sul display LCD (2).

Dopo la ricarica, rimuovere il cavo di ricarica USB-C (8) alla luce a led per video e alla fonte di ricarica USB. Quando la batteria è completamente scarica, il tempo di ricarica attraverso il PC è di circa 2 ore e mezza.

04.2 LIVELLO DI CAPACITA DELLA BATTERIA

Durante la carica l'indicatore di stato di carica della batteria e il simbolo verranno visualizzati sul display (2).

Se la luce a led per video non viene utilizzata per un lungo periodo di tempo, si consiglia di caricare la batteria a circa il 75% per evitare la scarica competa della batteria.

05 | OPERAZIONI

Premere il pulsante On / Off / Menu (3) per circa 3 secondi per accendere la luce a LED per video.

Premere brevemente il pulsante On/Off /Menu (3) per passare alla luminosità al colore temperato viceversa. Il simbolo della freccia nonstra il punto del menu selezionato.

L'interruttore a levetta per le regolazioni (4) augmente la luminosità e la temperatura del colore quando viene spostato verso l'alto (+).

L'interruttore a levetta per le regolazioni (4) riduce la luminosità e la temperatura del colore quando viene spostato verso il basso (-).

La luminosità è regolabile con incrementi del 5%, perché la temperature del colore viene regolata in incrementi di 100^ K.

Durante it funzionamento il display (2) alla la carica residua della batteria in h (ore) o m (minuti).

Il simbolo della batteria在哪 grafi camente la capacità della batteria.

Premere il pulsante On / Off / Menu (3) per circa 3 secondi per spegnere la luce a LED per video.

NOTA

• Durante il funzionamento, la custodia e i LED si riscaldano.
• Spegnere il dispositivo dopo l'uso utilizzando il pulsante On / Off / Menu (3).
• Lasciare che il dispositorio si raffreddi completeness, prima di inserendolo nella custodia.

06 | MONTAGGIO

06.1 MONTAGGIO SU UNA FOTOCAMERA / VIDEOCAMERA CON FLASH

CON ATTACCO SLITTA A CONTATTO CALDO

Avvitare il flash universale con attacco slitta a contatto caldo (9) nella filettatura 1/4 "1) della luce a LED per video.

Quindi far scorrere il fl ash universale con attacco slitta a contatto caldo (9) nel supporto della slitta della fotocamera o della videocamera. Stringere la vite di bloccaggio (9a).

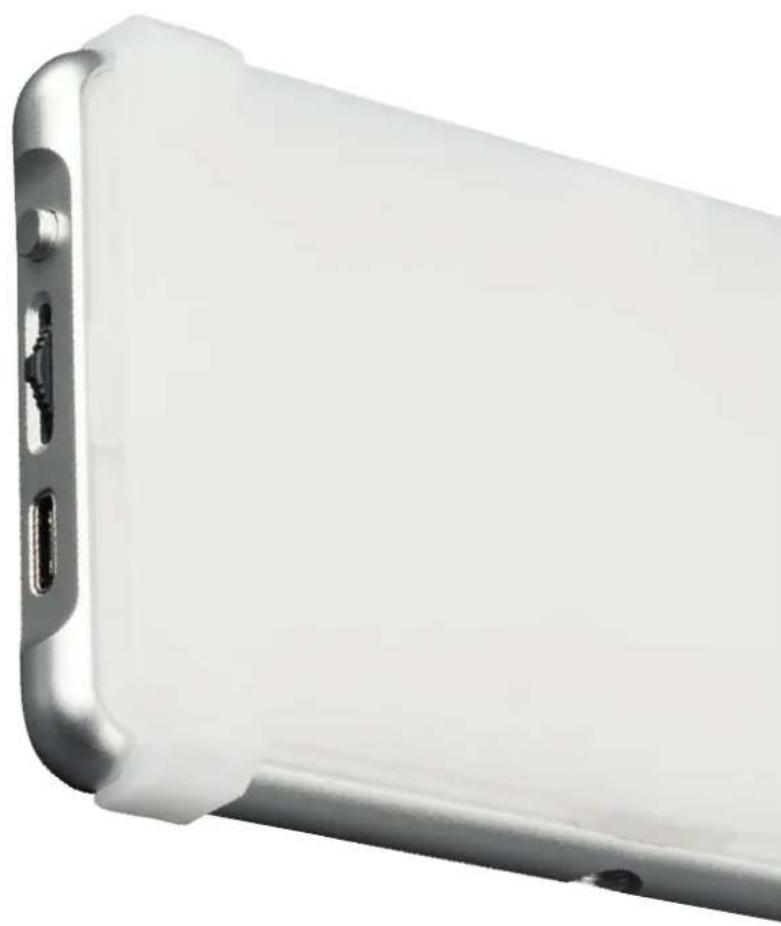

06.2 MONTAGGIO / SMONTAGGIO DELLA PIASTRA PER DIFFUSIONE

La piatra per diff usione bianca (7) fornisce una luce morbida e riduce le ombre diffici.

Posizione la piastra per diff usione (7) sul pannello LED sul lato anteriore della luce a LED per video. Premere delicatamente tutti e 4 gli angoli fi no a quando il quarto技术支持i per piastra per diff usione (7a) si incastrano nelle tacche della luce a LED per video.

Per rimuovere la piatra per diff usione (7), allentare prima i 4 supporti della piatra per diff usione (7a).

07 PULIZIA E STOCCAGGIO

Non utilizzato detergenti aggressively per pulire il dispositorio. Si consiglia un panno in microfibrra morbido, leggermente umido per pulire le parti esterne del dispositorio. Assicuratvei che il dispositorio non più collegato all'alimentazione prima di pulirlo! Conservare il dispositorio in un luogo fresco e asciutto, privo di polvere. Questo dispositorio non è un giocattolo - tenere fuori alla portata dei bambini. Tenere lontano da animali domestici.

08 | SPECIFICHE TECNICHE

SVL-112
Numero di LED 112
Potenza LED max. 9 W
Temperatura colore 3200 - 5600 K (± 300 K)
Potenza illuminazione circa. 800 Lux/1 m
Dimmerabile 5 - 100%
Indice di resa cromatica (CRI) > 96 R	a
Alimentazione elettrica	3.85 V, 2470 mAh Batteria incorpORA ati polimeri di litio
Durata a piena potenza (con batteria completeness carica)	circa. 1,5 ore
Corrente di carica 5V 1A / 5V 2A
Porte USB-C
Dimensioni 12,5 x 7 x 1 cm
Peso circa. 130 g

09 CONTENO

1x Luce a LED per video sottile SVL-112

1x Flash universsale con attacco slitta a contatto caldo

1x Cavo di ricarica USB-C

1x Piastra bianca per diffusione

1x Custodia

1x Suggerimenti di sicurezza

10 | SMALTIMENTO, MARCHIO CE

10.1 SMALTIMENTO DI BATTERIE/ACCUMULATORI

Le batterie sono contrassegnati con il symbolo di un bidone barrato. Questo symbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifiuti domestici. Le batterie possocono contentere sostanze nocive che possono causare danni alla salute e all'ambiente. Si prega di utilizzato i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifiuti delle batterie.

10.2 INFORMAZIONI RAEE

La direttiva sulle attrezzzature elettriche ed elettroniche (direttiva RAE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è divertata legge europea nel febbraio 2003. Lo scopo principale di esta direttiva è quello di evitare di create rifiuti elettronici. Riciclaggio è altre forme di recupero dei rifiuti dovrebbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confazione significà che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti elettronici o elettrici presso i punti di raccolta specifici. Uno smaltimento corretto di questo prodotto contribuira a far risparmiare risorse preziose e si tratta di un contributo significativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritro siete invitatà a rivolgersi alle autorità locali, le società di gestione dei rifiuti, il rivenditore o il produttore di questo dispositivo.

Questo prodotto è conforme alla direttiva europea RoHS per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche e relativi emendamenti.

10.4 MARCHIO CE

La marcatura CE è conforme agli standard europei e indica che il prodotto soddisfa i requisiti delle direttive UE applicabili.

DORR SLIM LED VIDEOLICHT SVL-112

Articlel Nr 371081

DORR GmbH Messerschmittstr. 1 - D-89231 Neu-Ulm - Fon +49 731.970 37 69 - [e-mail] - doerr-photo.de
