MANUALE UTENTE Bambini ALBRECHT

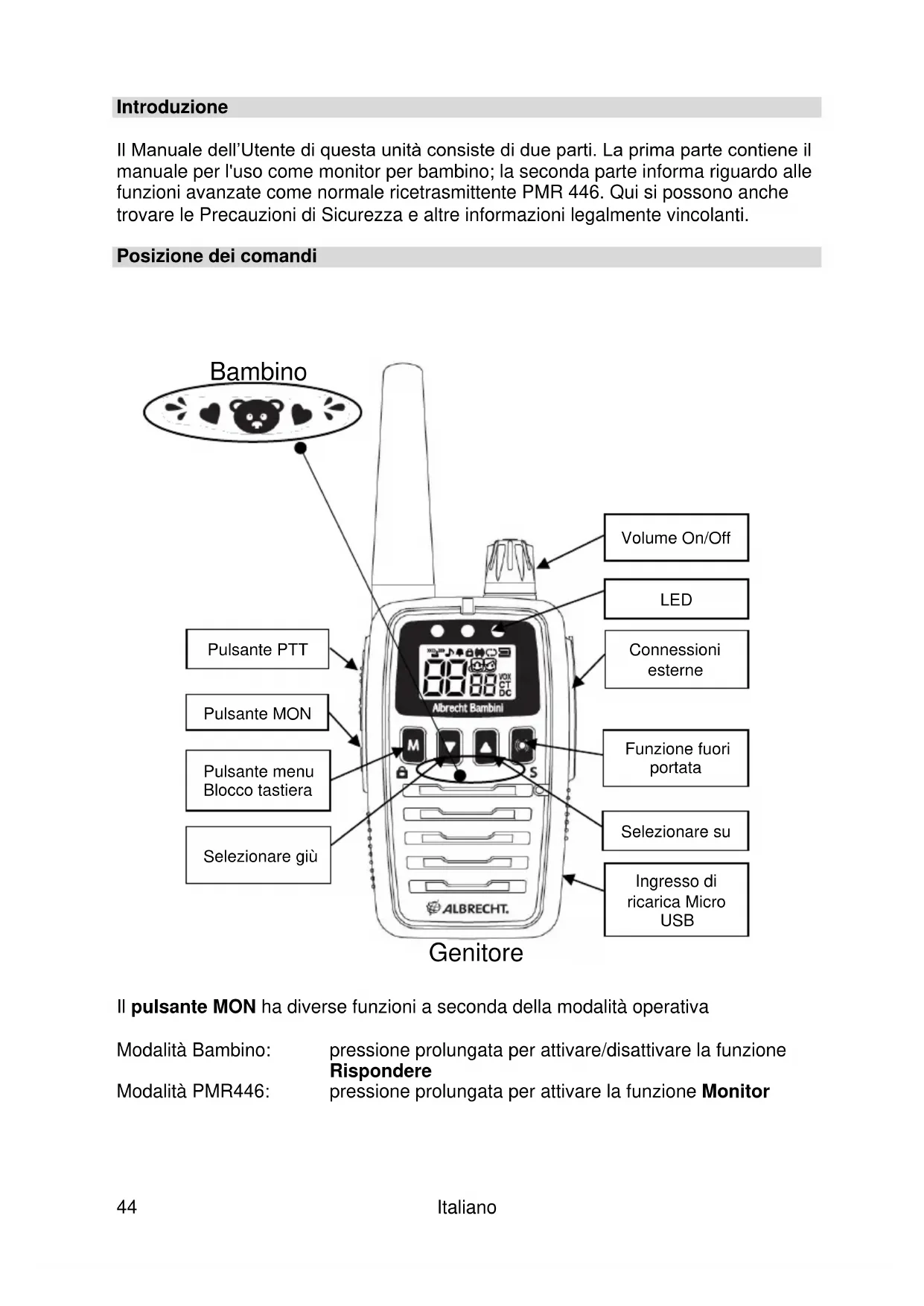

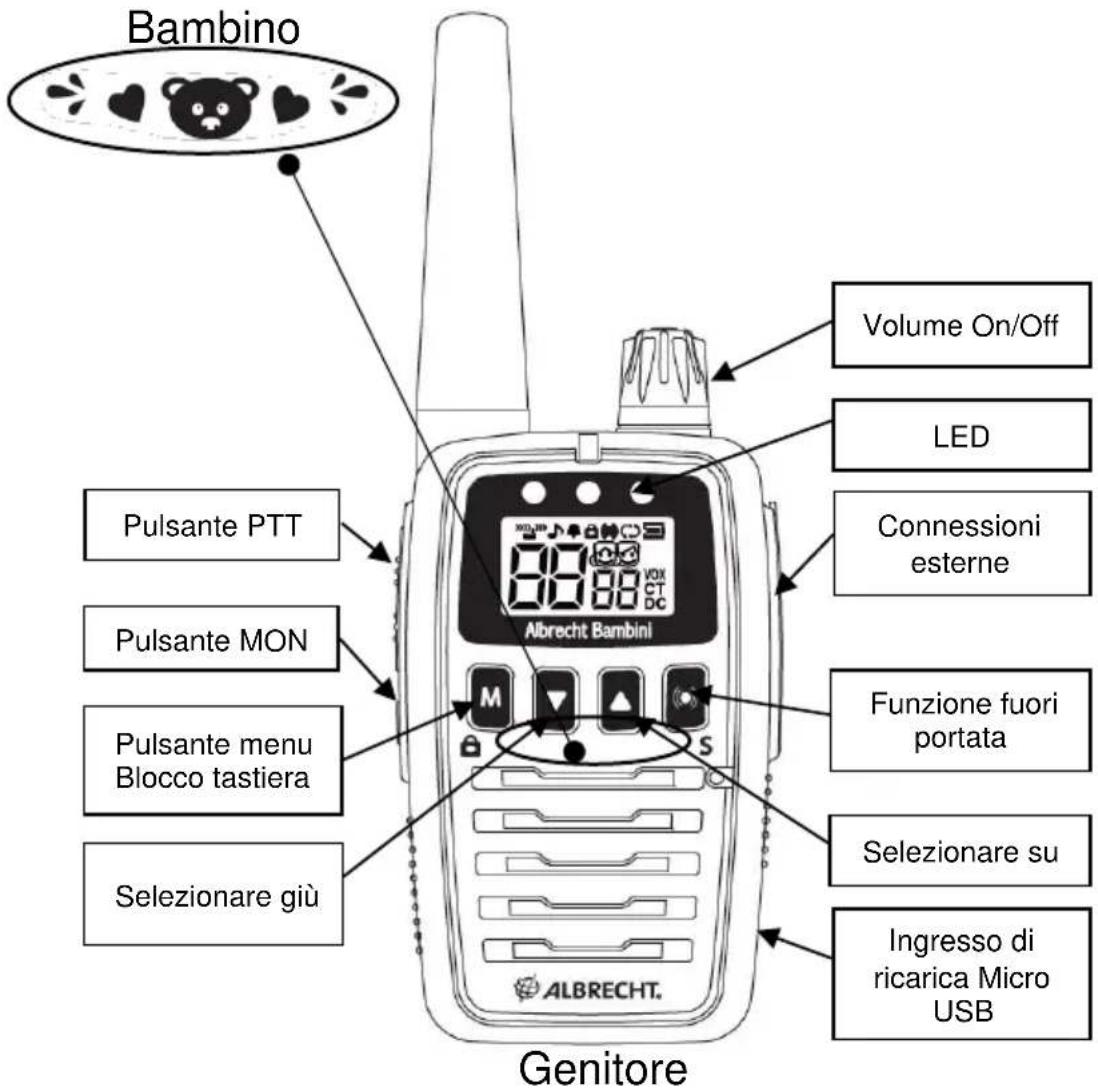

Introduzione Il Manuale dell’Utente di questa unità consiste di due parti. La prima parte contiene il manuale per l'uso come monitor per bambino; la seconda parte informa riguardo alle funzioni avanzate come normale ricetrasmittente PMR 446. Qui si possono anche trovare le Precauzioni di Sicurezza e altre informazioni legalmente vincolanti. Posizione dei comandi

Il pulsante MON ha diverse funzioni a seconda della modalità operativa Modalità Bambino: pressione prolungata per attivare/disattivare la funzione Rispondere Modalità PMR446: pressione prolungata per attivare la funzione Monitor

Pulsante PTT Pulsante menu Blocco tastiera Funzione fuori portata Selezionare giù Selezionare su Volume On/Off Pulsante MON LED Ingresso di ricarica Micro USB Connessioni esterne Genitore BambinoItaliano

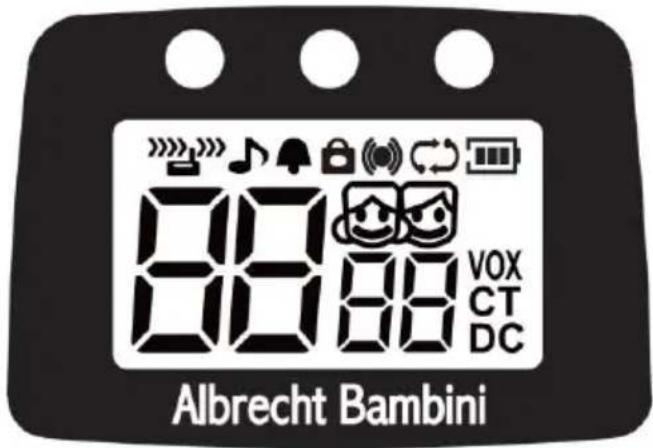

Ricezione: ascoltare tramite l’altoparlante

Trasmissione: PTT viene premuto o l’unità trasmette in modalità VOX

Bip conferma è attivato

Toni tasti sono attivati

Blocco tasti è attivato

Funzione fuori portata è attivata (automaticamente: AU, manualmente: Pb)

Scansione automatica: l'unità scansiona i canali uno ad uno

Indicatore livello batteria: 3 barre = piena, 1 barra = quasi scarica (controllare durante o subito dopo la trasmissione!)

Icona Genitore: Unità Genitore. Non visualizzata in modalità PMR446.

Icona Bambino: Unità Bambino. Non visualizzata in modalità PMR446. VOX Modalità VOX attiva: unità trasmette automaticamente (senza premere PTT) quando rileva un suono

DCS attivato46 Italiano

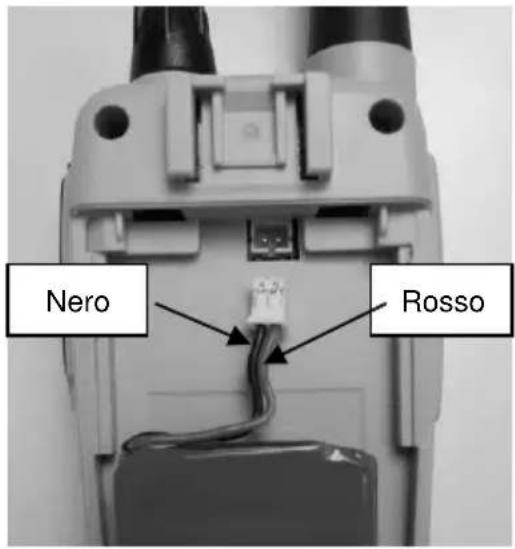

Capitolo 1: Funzione di baby monitor Inserire la batteria Prima del primo utilizzo caricare ogni unità. Togliere la clip da cintura (tirare la molla e toglierla verso il basso) e aprire il vano batteria. Inserire con attenzione il connettore della batteria agli ioni di litio nella presa nel vano batteria (il filo rosso deve essere sul lato destro). Porre il pacco batteria nel dispositivo. I due fili devono essere posti tra la batteria e il connettore.

Chiudere il coperchio. Collegare ogni base di ricarica con uno degli adattatori CA forniti a una presa a muro da 230V. Porre il dispositivo nella base di ricarica. Durante la ricarica, l'indicatore di livello della batteria è mostrato animato. Numero canale Il numero del canale deve essere lo stesso per entrambe le unità! Ci sono 18 possibili impostazioni, per l'unità bambino da 01b a 18b e per l'unità genitore da 01P a 18P. Da 1 a 18 sono le combinazioni preimpostate di fabbrica dei canali radio PMR446 e toni CTCSS. I numeri sono validi soltanto per questo tipo di ricetrasmittente e non c’è comunicazione con altri monitor per bambini. Impostazione canale Se il blocco tasti è attivo, prima disabilitarlo Premere ▲/▼ per selezionare un canale del monitor per bambino. Premere il pulsante PTT per confermare o semplicemente attendere alcuni secondi. La configurazione babysitter è completa. Questa impostazione include già l'impostazione di sensibilità più alta per l'unità bambino e il controllo fuori portata automatico tra unità bambino e genitore.

Volume Ruotare la manopola On/Off/Volume per impostare il volume. L’impostazione del volume è importante se si vuole parlare al bambino. Altrimenti si raccomanda di impostar il volume dell'unità bambino al minimo sempre. Impostare il livello del volume dell'unità genitore al livello desiderato. Ruotando la manopola Volume completamente in senso antiorario il dispositivo si spegne. Impostazione della sensibilità del monitor bambino La sensibilità VOX può essere impostata in 4 livelli. Nell'installazione iniziale l’unità è impostata al livello 4 (sensibilità più alta) Se il blocco tasti è attivo, prima disabilitarlo Premere brevemente il pulsante M per accedere al menu VOX. Il display mostra Uo, l'impostazione della sensibilità corrente lampeggia sulla destra da (01 a 04 o oF). Premere ▲/▼ per selezionare un livello tra 01 (sensibilità bassa) e 04 (sensibilità alta) o oF (off). Premere brevemente il pulsante PTT o semplicemente attendere 5 secondi per confermare le impostazioni. Funzione Rispondi Se il bambino piange per un periodo prolungato senza sosta, è possibile voler parlare al bambino per calmarlo. A tal fine abilitare la funzione Rispondi dell'unità bambino. Ciò abilita un timer di timeout nell'unità bambino. Dopo 20 secondi di trasmissione continua il trasmettitore è disabilitato per 10 secondi e il dispositivo bambino è abilitato a ricevere il dispositivo genitore. Per abilitare o disabilitare la funzione Rispondi: Premere a lungo il pulsante MON. Il display mostra brevemente tb seguito dal nuovo stato on o of Assicurarsi che il volume del dispositivo bambino sia impostato a un livello ragionevole. Uso della funzione Rispondi: Attendere che il timer di timeout di 20 secondi scada e il dispositivo bambino vada in pausa di trasmissione. Utilizzare i 10 secondi successivi per parlare al bambino e calmarlo premendo semplicemente il pulsante PTT sull'unità genitore e parlare al bambino.48 Italiano

Fino a quando il bambino non si tranquillizza, è possibile parlare in qualsiasi momento dall'unità genitore. Funzione Fuori portata automatica La funzione Fuori portata automatica viene attivata automaticamente in modalità babysitter e non necessita di ulteriori impostazioni. La funzione fuori portata automatica controlla ogni 60 secondi se le unità bambino e genitore stanno comunicando. L’unità genitore invia internamente un “impulso di ricerca”, al quale l’unità bambino risponde. Se non c’è risposta per più di 2 minuti, allora entrambe le unità non stanno più comunicando. Ciò può essere dovuto ad un punto morto, le batterie dell’altra unità sono scariche, l’unità è spenta o ci possono essere interferenze sul canale usato. Durante la conversazione, l'icona viene mostrata costantemente. L'icona lampeggia se la comunicazione viene interrotta e 5 toni bip sono udibili sull'unità genitore ogni volta che un impulso di ricerca fallisce. Dopo 2 minuti l’icona viene mostrata di nuovo costantemente se un’unità cambia la propria posizione ed è di nuovo entro la portata dell’altra unità. Attivazione e disattivazione della funzione Fuori portata Se non necessaria, la funzione Fuori portata può essere anche disattivata. L'attivazione e la disattivazione deve essere sempre effettuata sull'unità, che dovrà controllare l'altra (in caso di monitoraggio del bambino, è sempre la radio del genitore) Premere due volte il pulsante M fino a quando OU è visualizzato sulla sinistra del display. L'impostazione corrente, AU, Pb o OF lampeggia sul lato destro del display. Con ▲/▼ selezionare AU per attivare la funzione automatico (disponibile solo sull'unità genitore) Selezionare Pb (=Press button) per attivare la funzione Fuori portata manuale su richiesta Selezionare OF per disabilitare la funzione Fuori portata. Premere brevemente il pulsante PTT o semplicemente attendere 5 secondi per confermare. Test Fuori portata manuale È possibile determinare manualmente se l'altra unità è nella portata. La funzione Fuori portata dell'unità genitore deve essere impostata su Pb Premere il pulsante e attendere alcuni secondi. L’unità bambino risponde alla richiesta e l’unità genitore riproduce una melodia. Ora è possibile essere sicuri che si è nella portata di comunicazione. Questo test è disponibile anche con la funzione Fuori portata disattivata sull'unità bambino!Italiano

Spia LED I dispositivi Bambini hanno tre LED bianchi nella parte superiore del display. Questi possono essere usati come luce notturna. Sul dispositivo genitore servono per l'indicazione visiva del rumore del bambino. Dispositivo bambino Premere tre volte il pulsante M fino a quando FL è visualizzato sulla sinistra del display. L'impostazione corrente, OF o da 01 a 03 sta lampeggiando sul lato destro del display Premendo ▲/▼ selezionare da 01 a 03 per accendere da 1 a 3 LED (disponibili solo sull'unità bambino) Selezionare OF per spegnere tutti i LED di luce notturna Dispositivo genitore Premere tre volte il pulsante M fino a quando FL è visualizzato sulla sinistra del display. L'impostazione corrente, AU o da 01 a 03 sta lampeggiando sul lato destro del display Premendo ▲/▼ modificare l'impostazione Selezionare AU per attivare l'indicazione visiva automatica del rumore. Se il bambino piange poco, solo 1 LED si accende. Se piange a un volume medio, si accendono 2 LED. Se il bambino piange forte, tutti i 3 LED si accendono. Selezionare 01, 02 o 03 se l'indicazione del rumore visiva mostrerà sempre lo stesso numero di LED. Quindi se si seleziona 01 e il bambino piange forte, il dispositivo accenderà solo 1 LED. Microfono esterno Per la funzione monitor bambino forniamo un microfono esterno (tipo BM 1). Raccomandiamo di usarla sempre in caso di monitoraggio del bambino. Questo ha i seguenti vantaggi: È più sensibile del microfono integrato e risponde ad una maggiore distanza. Permette di estendere la distanza tra la ricetrasmittente e la culla del bambino – la radiazione HF è notevolmente ridotta! Ciò permette di posizionare la radio in un posizione ottimale, come il davanzale o in alto sopra un guardaroba. Si prega di mettere il microfono BM1 in una posizione dove il bambino non può raggiungerlo. Usare i cuscinetti adesivi forniti per attaccare il microfono. Aprire il cappuccio di gomma del jack EAR/MIC e collegare il microfono sul jack superiore. Nota: Se il microfono esterno è collegato, nessuna impostazione può essere effettuata sulla radio!50 Italiano

Commutazione alla modalità Monitor bambino Queste attività devono essere effettuate solo se le radio sono state usate prima come radio PMR446. Unità Bambino Tenere premuto il tasto M mentre si accende il dispositivo (ruotare la manopola Volume a destra) Con ▲/▼ selezionare bA, l'icona bambino è mostrata. Per salvare l'impostazione, premere brevemente il pulsante PTT Unità Genitore Tenere premuto il tasto M mentre si accende il dispositivo (ruotare la manopola Volume a destra) Con ▲/▼ selezionare PA, l'icona genitore è mostrata. Per salvare l'impostazione, premere brevemente il pulsante PTT Ora il display mostra il canale monitor bambino (da 01 a 18) seguito da b sull'unità bambino o P sull'unità genitore. Inoltre, l'icona rispettiva è mostrata.Italiano

Capitolo 2: Modifica del funzionamento della ricetrasmittente PMR446 Come impostazione predefinita le unità sono configurate come sistema di monitoraggio bambino. Per passare al funzionamento PMR446 seguire questi passi. Tenere premuto il tasto M mentre si accende il dispositivo (ruotare la manopola Volume a destra) Con ▲/▼ selezionare ro, Per salvare l'impostazione, premere brevemente il pulsante PTT Selezionare un canale PMR446 Questa radio fornisce 8 canali PMR 446. Inoltre, è possibile impostare singolarmente la codifica attraverso toni CTCSS separatamente per i canali da 1 a 8 tra i 38 possibili codici. Questo codice è visualizzato alla destra del numero canale come un numero a 2 cifre più piccolo tra 01 e 38 o of. Far attenzione che tutte le unità in comunicazione siano impostate sullo stesso canale e tono CTCSS. Impostazione canale Premere ▲/▼ per selezionare il canale PMR446 desiderato. Impostare codici CTCSS o DCS I codici CTCSS o DCS aggiuntivi servono per evitare di ascoltare altre stazioni sullo stesso canale. Non si confonda questo con la sicurezza dall’intercettazione: è sempre possibile intercettare trasmissioni radio analogiche non codificate. I toni CTCSS (segnali silenziosi codificati di toni continui) o DCS (segnali silenziosi codificati digitali) sono toni non udibili a bassa frequenza mescolati nel segnale del microfono. Al ricevimento l’unità controlla se il tono impostato esiste ed abilita lo speaker solo dopo aver rilevato quello corretto. Per impostare un codice CTCSS: Premere una volta il pulsante M, da 01 a 38 o of lampeggiano sul display per mostrare lo stato corrente. Premere ▲/▼ per selezionare il codice desiderato. Premere brevemente il pulsante PTT o semplicemente attendere 5 secondi. Per impostare un codice DCS: Premere due volte il pulsante M, da 01 a 83 o of lampeggiano sul display per mostrare lo stato corrente. Premere ▲/▼ per selezionare il codice desiderato. Premere brevemente il pulsante PTT o semplicemente attendere 5 secondi. Può essere solo attivo CTCSS o DCS.52 Italiano

Trasmissione Premere e tenere premuto il pulsante PTT per trasmettere, rilasciare questo pulsante per ricevere. Scansione canale (Disponibile solo n funzionamento PMR446) La scansione dei canali ricerca tutti i canali PMR446 per segnali Premere a lungo il pulsante per avviare la scansione; premere nuovamente per arrestare la scansione. La scansione si arresta quando un segnale è rilevato. È possibile ascoltare il canale per 8 secondi fino a quando la scansione non si riavvia. Per disabilitare premere a lungo il pulsante . La Scansione canale è disponibile solo in funzionamento PMR446. Melodia chiamata Per selezionare una melodia di chiamata Premere il pulsante M sette volte. Il display mostra C seguito dall'impostazione corrente che lampeggia. Premere ▲/▼ per selezionare la melodia di chiamata da 01 a 03 o of. Premere brevemente il pulsante PTT o semplicemente attendere 5 secondi. Chiamata Premere brevemente il pulsante . L'unità trasmette una melodia di chiamata per tutte le altre unità su questo canale entro la propria portata. La melodia di chiamata può essere selezionata o disabilitata nel menu. La funzione Chiamata è disponibile solo in funzionamento PMR446. Blocco tastiera Tutti i tasti (eccetto il pulsante PTT e On/Off) possono essere bloccati per prevenire di premere accidentalmente i pulsanti. Blocco tastiera: Premere e tenere premuto il pulsante M per circa . 3 secondi, fino a quando l'icona di blocco è visualizzata. Sblocco tastiera: Premere e tenere premuto nuovamente il pulsante per circa 3 secondi, fino a quando l'icona di blocco è disattivata.Italiano

Funzione vivavoce – VOX Questa è l’impostazione di sensibilità per l’uso in vivavoce. L’unità rileva la voce e non è necessario premere il bottone PTT. Ciò è molto utile se non si hanno mani libere per premere il bottone PTT; ma può essere un problema su una motocicletta o in ambienti rumorosi. La funzione vivavoce può rispondere al rumore e la propria unità trasmette senza che lo si sappia e può interrompere il canale. I livelli da 1 a 4 corrispondono alla sensibilità come un monitor per bambino:

VOX off, controllo normale con il pulsante PTT (predefinito)

Funzione di monitoraggio Per verificare segnali molto deboli, i segnali silenziosi automatici possono essere disabilitati. Ciò è utile al margine della portata e la comunicazione è interrotta o se si vuole solo ascoltare cosa sta succedendo sul canale. Per abilitare o disabilitare la funzione Monitor premere a lungo il pulsante MON (sul lato sinistro del dispositivo sotto il PTT) La funzione Monitor è disponibile solo in funzionamento PMR446. Roger bip La radio può inviare una sequenza di toni dopo il rilascio del pulsante PTT. Premere cinque volte il pulsante M fino a quando rb non appare sul display Premere ▲/▼ per selezionare on oppure oF Premere il pulsante PTT o semplicemente attendere 5 secondi. Se il Bip conferma è attivo, l'icona è visualizzata. La funzione Bip conferma è disponibile solo in funzionamento PMR446. Tono tasti Un tono bip breve è udibile quando un pulsante è premuto. Per commutare il tono dei tasti: Premere sei volte il pulsante M fino a quando bP non appare sul display Premere ▲/▼ per selezionare on oppure oF Premere il pulsante PTT o semplicemente attendere 5 secondi. Se il Tono tasti è attivo, l'icona è visualizzata. La funzione Tono tasti è disponibile solo in funzionamento PMR446.54 Italiano

Controllo fuori portata in modalità PMR 446 Il controllo fuori portata funziona anche in modalità PMR 446: Selezionare tra AU (automatico on), Pb (solo test fuori portata manuale) o OF per controllo fuori portata disattivato. L’attivazione o la disattivazione del controllo fuori portata viene impostato sull’unità, che vuole controllare la portata. Anche se l’unità remota non ha il controllo fuori portata attivato, si può controllare la portata dalla propria unità. Selezionare AU (controllo automatico ogni minuto) o Pb (controllo manuale). Nelle reti radio consistenti di più di 2 unità uguali il controllo fuori portata non ha realmente senso perché non si può determinare quale unità risponde. Per questa ragione non c’è controllo fuori portata per più ricetrasmittenti su una rete. Informazioni importanti Siamo legalmente obbligati a includere le informazioni relative allo smaltimento e alla garanzia, nonché la dichiarazione di conformità UE con le istruzioni d'uso in paesi diversi per ogni unità. Queste informazioni sono riportate sulle pagine seguenti. 2 anni di garanzia dalla data di acquisto Il costruttore/rivenditore garantisce questo prodotto per due anni dalla data di acquisto. Questa garanzia include tutti i malfunzionamenti causati da componenti difettosi o funzioni non corrette entro il periodo di garanzia escludendo l'usura, come battere scariche, graffi sul display, alloggiamento difettoso, antenna rotta e difetti dovuti a effetti esterni quali corrosione, sovratensione attraverso alimentazione esterna impropria o l'uso di accessori non idonei. Difetti dovuti all'uso non intenso sono esclusi dalla garanzia. Si prega di conservare la ricevuta di acquisto, il manuale e il numero dell'articolo. Le richieste di interventi in garanzia devono essere effettuate esclusivamente al rivenditore. WEEE e riciclaggio La normativa europea non consente lo smaltimento di dispositivi vecchi o elettrici o elettronici difettosi con i rifiuti domestici. Portare il prodotto a un punto di raccolta comunale per lo smaltimento. Questo sistema è finanziato dall'industria e assicura uno smaltimento ecologico e il riciclaggio di materie prime di valore.

Suggerimenti sulle batterie Se il dispositivo non è utilizzato per lungo tempo, si raccomanda di scollegare lo spinotto del pacco batteria dalla radio. Ricaricare le batterie agli ioni di litio ogni sei mesi quando quando conservate.Italiano

Tavola delle frequenze PMR 446 Canale Frequenza (MHz) Canale Frequenza (MHz)

Dati tecnici Bande di frequenza: 446.00625 - 446.09375 MHz 8 canali PMR446 38 toni CTCSS 18 combinazioni di canali preimpostati/CTCSS per monitoraggio del bambino Potenza di trasmissione: 500 mW Sensibilità VOX (4 livelli) Pacco batteria: ioni di litio 950 mAh 3,7 V LCD con illuminazione di sfondo Tempo di standby: fino a 12 ore Intervallo di temperatura operativa da -20°C a + 55°C Peso: appr.108 g (incluso pacco batteria) Dimensioni (L x L x A): 30 x 54 x 144 mm Connettori per accessori audio: Microfono 2,5 mm, Cuffia 3,5 mm Direttiva tecnica applicata EN 300 296-2 Assistenza tecnica (per unità vendute in Germania): Alan Electronics GmbH Service Daimlerstraße 1k 63303 Dreieich Contattare il servizio Tecnico al num: [phone] - 66 o via e-mail all’indirizzo e-mail: service.alan-electronics.de Dichiarazione di conformità Il fabbricante, Alan Electronics GmbH, dichiara che il tipo di apparecchiatura radio Albrecht Bambini è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.alan-electronics.de I dati tecnici possono essere soggetti a modifiche senza preavviso. © Alan Electronics GmbH, gennaio 2017Bambini Babyphone
