MANUALE UTENTE DDY 075L HOOVER

Coperti (EN 50242) Capacità con pentole e piatti Pressione ammessa nell'impianto idraulico Ampere fusibile Potenza max assorbita Tensione d’alimentazione

9 persone Min. 0,08 - Max 0,8 MPa (vedere targhetta dati) (vedere targhetta dati) (vedere targhetta dati) A Tasto "AVVIO/ARRESTO" B Pulsante "SELEZIONE PROGRAMMA"

Pulsante "START"/"RESET" (avvio/annullamento programma) E Pulsante opzione "SUPER ECO" F Pulsante opzione "ALL in 1" G Pulsante "ACTION PRO"

I Spia "ESAURIMENTO SALE" L Spia "ESAURIMENTO BRILLANTANTE" M Spie "SELEZIONE OPZIONE" N Spie "ACTION PRO" O Legenda programmi Altezza Profondità Larghezza Ingombro con porta aperta

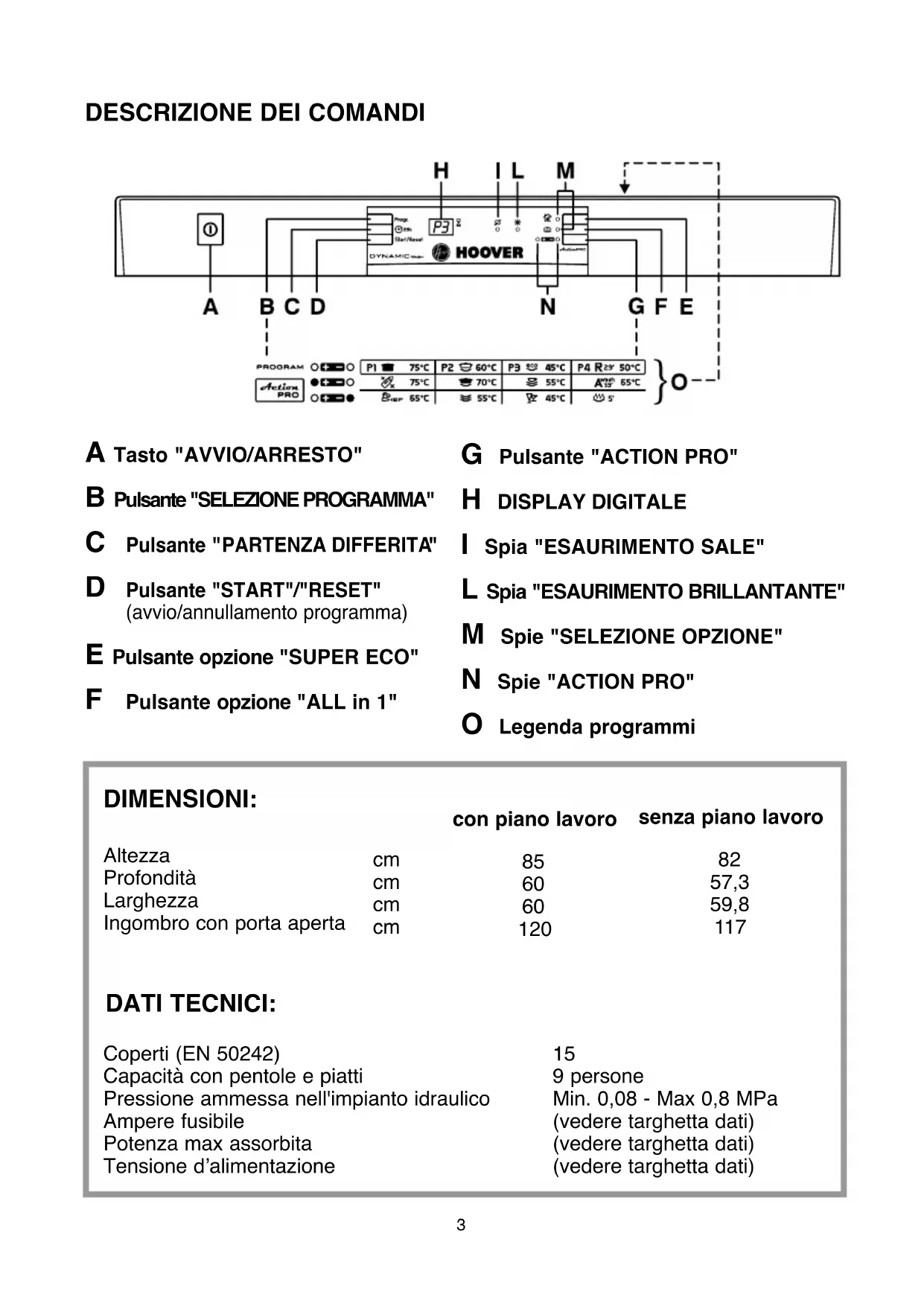

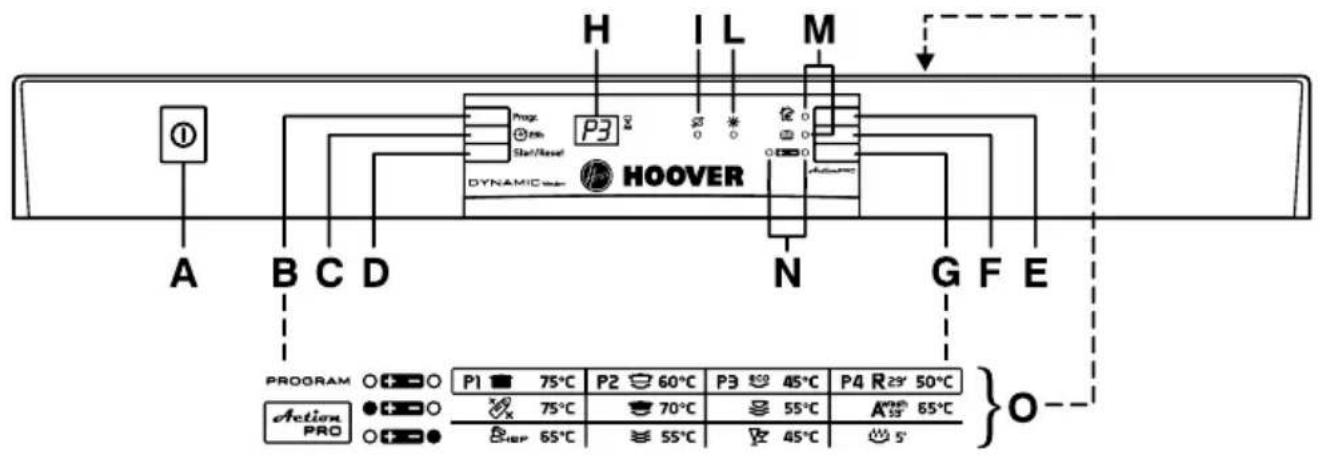

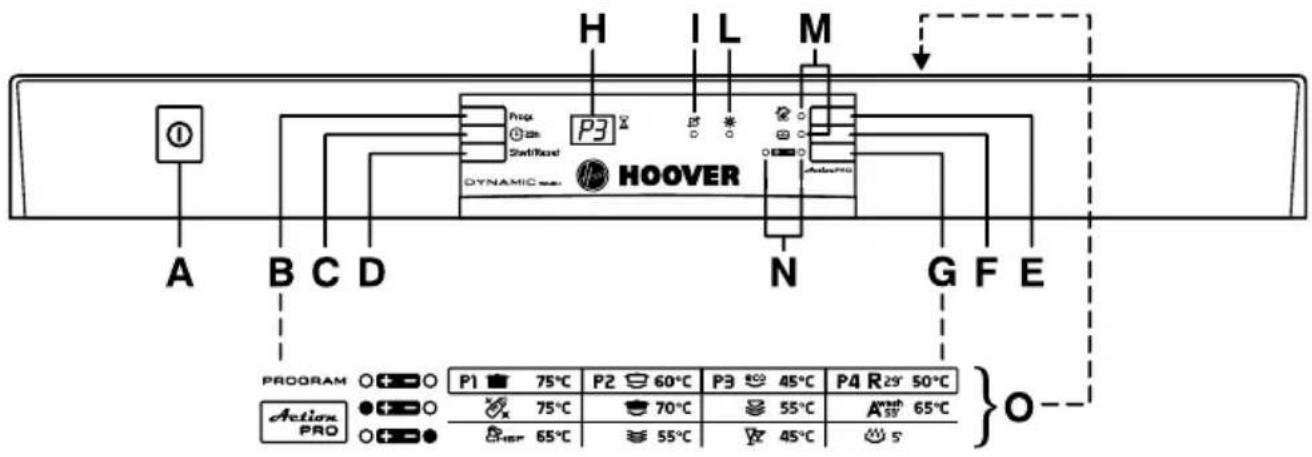

DESCRIZIONE DEI COMANDI

DATI TECNICI: senza piano lavoro

E FUNZIONI PARTICOLARI

IMPORTANTE La lavastoviglie dispone di due utilissi- me funzioni: - il programma "consigliato" (preimpo- stato dalla fabbrica ed ideale per l'uso quotidiano a pieno carico) per una selezione più rapida e sicura; - la funzione di memorizzazione dell'ul- timo programma utilizzato, che con- sente a chi utilizza sempre lo stesso ciclo di lavaggio, di non dover ripetere ogni volta la programmazione e quindi, di risparmiare tempo. Pulsante "ACTION PRO" Questo pulsante permette di variare l'inten- sità di lavaggio, a seconda del grado di sporco delle stoviglie, modificando di con- seguenza i parametri di durata del ciclo e la sua temperatura. Premere il pulsante per aumentare l'inten- sità di lavaggio (spia ) o per diminuirla riducendo significativamente la durata del ciclo (spia ). L'associazione del pulsante ai 4 programmi base consente di ottenere 8 cicli di lavag- gio aggiuntivi (per un totale di 12 program- mi di lavaggio). IMPORTANTE All'accensione della lavastoviglie viene visualizzata l'ultima imposta- zione effettuata. Impostazione dei programmi ■ Aprire lo sportello ed introdurre le stovi- glie da lavare. ■ Premere il tasto "AVVIO/ARRESTO" . Nel display verrà visualizzato il program- ma "consigliato", oppure l'ultimo pro- gramma utilizzato. ■ Se si vuole impostare un altro program- ma, premere il pulsante "SELEZIONE PROGRAMMA". ■ Premere eventualmente il pulsante "ACTION PRO". ■ Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia s'illuminerà). Le opzioni possono essere attivate o disattivate ENTRO un minuto dalla partenza del programma. ■ Premere il pulsante "START" . Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)]. ■ A sportello chiuso, dopo un segnale acu- stico, il programma si avvierà automati- camente. Il display visualizzerà il tempo rimanente a fine ciclo. ENTRO un minuto dalla partenza del ciclo di lavaggio, è possibile scegliere un altro programma, semplicemente premendo il pulsante "SELEZIONE PROGRAMMA" (è anche possibile cambiare la selezione del pulsante "ACTION PRO"). Interruzione di un programma Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rima- nente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. IMPORTANTE E’ possibile interrompere il program- ma in corso anche senza aprire lo sportello, premendo il tasto "AVVIO/ARRESTO". In tal caso, affinché il ciclo riparta dal punto in cui era stato interrotto, sarà sufficiente premere nuovamente il tasto "AVVIO/ARRESTO".5 ATTENZIONE! Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato. Modifica di un programma in corso Se si vuole cambiare o annullare un pro- gramma già in corso, procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante "RESET" (il programma in corso verrà annullato). ■ Nel display verrà visualizzato il program- ma "consigliato". ■ A questo punto sarà possibile impostare un nuovo programma. ATTENZIONE! Prima di far partire un nuovo pro- gramma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel con- tenitore. Svolgimento del programma Durante lo svolgimento del programma, nel display viene visualizzato il tempo rima- nente a fine ciclo che si aggiornerà auto- maticamente col trascorrere dei minuti. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica. Fine del programma La fine del programma verrà indicata trami- te un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Il display e tutte le spie si spegneranno. Sarà quindi possibile prelevare le stoviglie appena lavate e spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio. Pulsanti opzione Pulsante "SUPER ECO" Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo. E’ consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell’aria nella lavastoviglie. Pulsante "ALL in 1" Questa opzione permette l'utilizzo ottimale dei detersivi combinati “ALL in 1” ("3 in 1"/"4 in 1"/"5 in 1”, ecc.). Premendo questo pulsante, il programma di lavaggio impo- stato viene modificato, in modo da ottene- re la migliore prestazione dai detersivi combinati; inoltre, vengono disattivati gli indicatori di mancanza sale e brillantante. ATTENZIONE! Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relativo pul- sante. IMPORTANTE Con questa opzione inserita, la dura- ta del programma "RAPIDO" viene prolungata di circa 10 minuti.6 Pulsante "PARTENZA DIFFERITA" Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore. Per impostare la partenza ritardata proce- dere nel seguente modo: ■ Premere il pulsante "PARTENZA DIF- FERITA" (sul display verrà visualizzata la scritta"00"). ■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23). ■ Per avviare il conteggio, premere il pul- sante "START". Il display visualizzerà il tempo rimanente alla partenza del programma. Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto. Se si desidera annullare la partenza ritar- data procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante "RESET". ■ La partenza ritardata ed il programma selezionato verranno annullati. Nel display verrà visualizzato il program- ma "consigliato" . ■ A questo punto, se si desidera far parti- re la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente seleziona- re i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PRO- GRAMMI". Esclusione segnalazione acustica di FINE PROGRAMMA La segnalazione acustica di fine program- ma può essere disattivata nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsan-

te "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).

3. Rilasciare il pulsante nel momento in

cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suone- ria è attivata).

4. Premere nuovamente lo stesso pulsante

(apparirà "b0" che sta ad indicare che la suoneria è disattivata).

5. Spegnere la lavastoviglie premendo il

tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione. Per riattivare la suoneria, seguire la stessa procedura. IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitra- bocco, si raccomanda di non muove- re o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.7

SEGNALAZIONE AUTOMATICA DI ANOMALIE

Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo. Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. E' necessario rivolgersi al Servizio Assistenza Tecnica. Pulire piastra filtro. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

ANOMALIA CAUSA RIMEDIO

Sul display compare E2 accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare E5,E6,E7,

o EL, accompagnati da un breve segnale acustico. Sul display compare E8 o Ei accompagnati da un breve segnale acustico. Mancanza acqua (rubinetto dell'ac- qua chiuso). La macchina non riesce a scaricare l'acqua dalla vasca. Perdita di acqua. Guasto al controllo elettronico. L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata. La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul displayProgramma Descrizione

Lavaggio con prelavaggio Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) direttamente nella lavastoviglie. Hygiene+ 75°C Adatto al lavaggio quotidiano, subito dopo l’uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).- CLASSE

Ciclo superveloce da eseguire a fine pasto, indica- to per un lavaggio di stoviglie fino a 4/6 coperti. Adatto al lavaggio di stoviglie delicate e con decorazio- ni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole. Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavag- gio del carico completo. (PROGRAMMA “CONSIGLIATO”) Adatto al lavaggio di stoviglie e pentole normal- mente sporche. Adatto al lavaggio di stoviglie e pentole normal- mente sporche, utilizzando detersivi contenenti enzimi. Programma normalizzato EN 50242. INTENSIVO 75°C Chef 65°C Famiglia 70°C UNIVERSALE 60°C Giornaliero 55°C ECO plus 55°C ECO 45°C Cristalli 45°C A Wash 59’ 65°C RAPIDO 29' 50°C Prelavaggio Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc… Adatto al lavaggio rapido di stoviglie abbondante- mente sporche. Adatto al lavaggio di stoviglie di tutti i giorni. Due risciacqui finali garantiscono un elevato livello d'igiene e pulizia. Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali. Programma a media temperatura, per il lavaggio di stoviglie e pentole normalmente sporche, uti- lizzando detersivi contenenti enzimi. Adatto al lavaggio di pentole e di tutte le altre sto- viglie particolarmente sporche.9 Operazioni da compiere Svolgimento del Programma Durata media in Minuti Funzioni Facoltative Detersivo prelavaggioDetersivo lavaggio Pulizia filtro e piastraControllo scorta brillantanteControllo scorta salePrelavaggio caldoPrelavaggio freddoLavaggioPrimo risciacquo freddoSecondo risciacquo freddoRisciacquo caldo conbrillantanteCon acqua fredda(15°C) -Tolleranza ± 10%-Pulsante “PARTENZA DIFFERITA”Pulsante “SUPER ECO”Pulsante “ALL in 1”

N.D.= OPZIONE NON DISPONIBILE

IL tubo di carico dell’acqua primario è inserito in una guaina di contenimento traspa- rente. In caso di perdita d’acqua dal tubo primario interno, la stessa viene contenuta tra il tubo e la guaina trasparente. La presenza d’acqua nella guaina trasparente è visual- mente riconoscibile. IL ciclo di lavaggio può essere comunque portato a termine; si raccomanda tuttavia di sostituire il tubo di carico. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stes- so dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

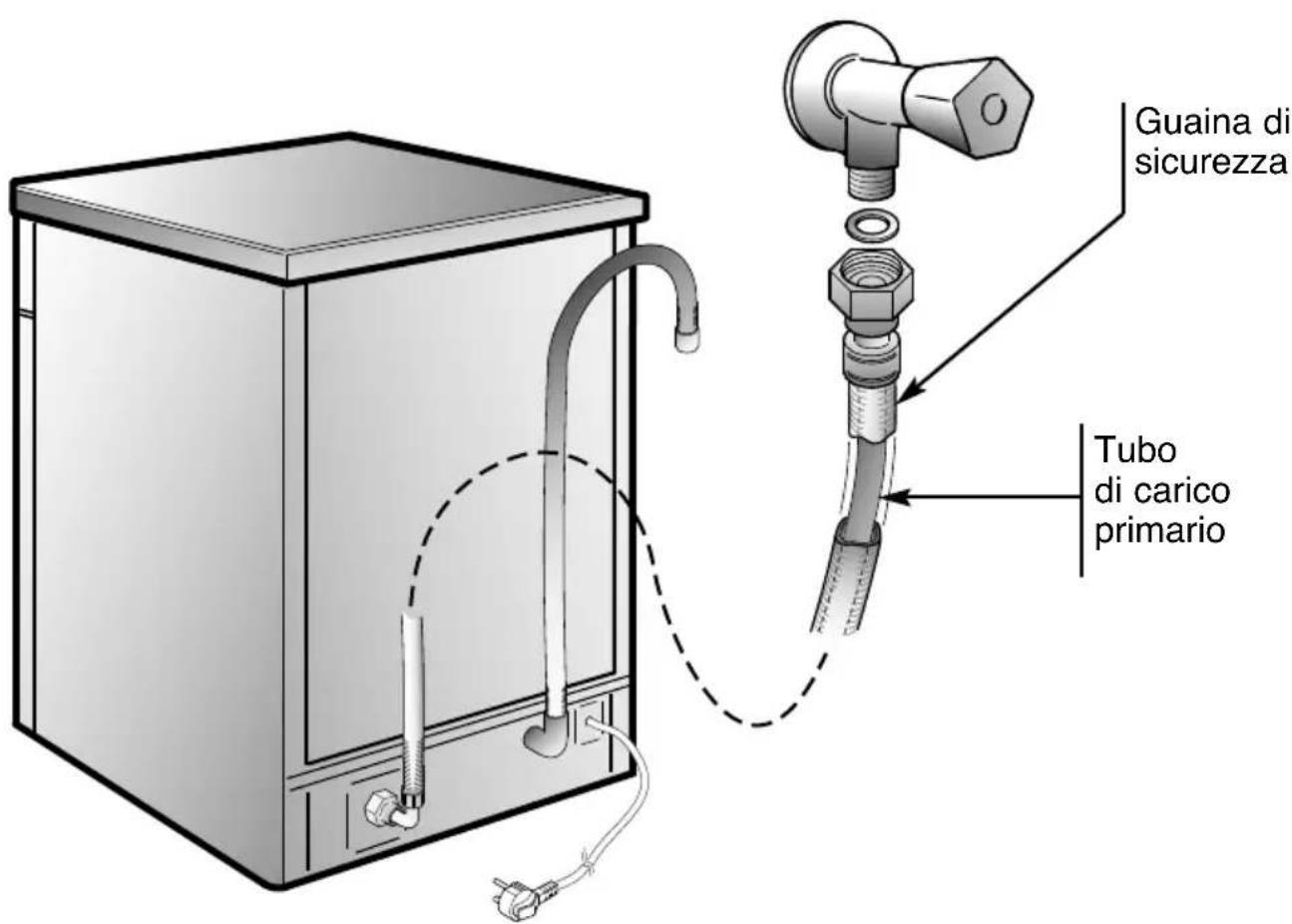

AQUAPROTECT – TUBO DI CARICO PROTETTO

Tubo di carico primario Guaina di sicurezzaNO

La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza. A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcifi- cazione nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2. Continuare a tenere premuto il pulsante

"SELEZIONE PROGRAMMA" per almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcifi- cazione corrente.

3. Premere nuovamente lo stesso pulsante

per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d0".

4. Spegnere la lavastoviglie premendo il

tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione. ATTENZIONE! Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" e ripartire dall'inizio (PUNTO 1).

IMPIANTO DI DECALCIFICAZIONE

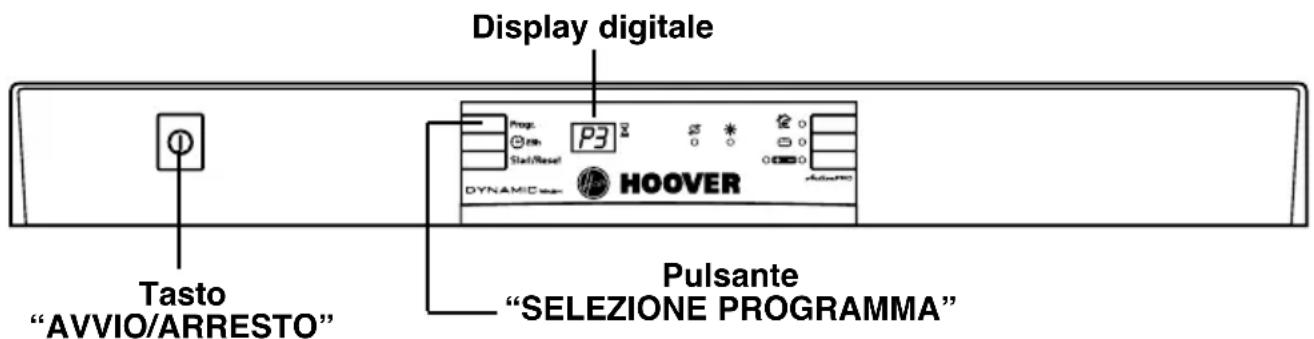

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minera- li che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, mag- giore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcifica- tore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. Regolazione del decalcificatore Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Tasto “AVVIO/ARRESTO” Pulsante “SELEZIONE PROGRAMMA” Display digitale Livello °fH (gradi francesi) °dH (gradi tedeschi)

Durezza dell'acqua Regolazione decalcificazione Uso sale rigenerante13 EN 50242 place load Capacity with pans and dishes Water supply pressure Fuse Power input Supply voltage
