Lumix HX1025GC - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo intercambiabile per fotocamera digitale
Attacco	Micro Quattro Terzi
Lunghezza focale	10-25 mm (equivalente 35 mm: 20-50 mm)
Apertura massima	F1.7
Apertura minima	F16
Costruzione ottica	17 elementi in 12 gruppi (3 asferici, 4 ED, 1 UHR)
Diaframma	9 lamelle, apertura circolare
Angolo di campo	94° (grandangolo) a 47° (teleobiettivo)
Distanza minima di messa a fuoco	0,28 m (dalla linea di riferimento)
Ingrandimento massimo	0,14x (equivalente 35 mm: 0,28x)
Stabilizzazione dell'immagine	No
Diametro del filtro	77 mm
Diametro massimo	87,6 mm
Lunghezza totale	Circa 128 mm (dall'apice alla base dell'attacco)
Peso	Circa 690 g (1,52 lb)
Resistenza alla polvere e agli schizzi	Sì
Temperatura di funzionamento	-10°C a 40°C
Umidità relativa ammissibile	10% a 80%
Accessori in dotazione	Custodia, paraluce, copriobiettivo, copriobiettivo posteriore
Garanzia (Canada)	1 anno (parti e manodopera)

Domande frequenti - Lumix HX1025GC PANASONIC

Come installare l'obiettivo sulla mia fotocamera?

Spegnete la fotocamera, rimuovete il copriobiettivo posteriore, allineate il segno di montaggio dell'obiettivo con quello della fotocamera, quindi ruotate l'obiettivo in senso orario fino a che non scatta. Consultate il manuale della fotocamera per maggiori dettagli.

Come fissare il paraluce?

Allineate il segno A del paraluce con il segno sull'obiettivo, quindi ruotate il paraluce nella direzione della freccia fino a che scatta. Per rimuoverlo, premete il pulsante del paraluce e ruotatelo.

Posso usare questo obiettivo con un corpo reflex Four Thirds?

No, questo obiettivo è progettato solo per l'attacco Micro Quattro Terzi. Non può essere montato su fotocamere con attacco Four Thirds.

Come passare dalla messa a fuoco automatica a quella manuale?

Fate scorrere l'anello di messa a fuoco in avanti o indietro. Se la fotocamera è impostata su MF, la messa a fuoco sarà manuale indipendentemente dalla posizione dell'anello.

L'obiettivo è resistente all'acqua?

Resiste alla polvere e agli schizzi, ma non è completamente impermeabile. Usatelo con un corpo resistente e asciugate immediatamente qualsiasi liquido. La guarnizione in gomma nell'attacco migliora la protezione.

Come pulire l'obiettivo?

Usate un panno morbido e asciutto non lanuginoso. Non usate mai solventi come benzene, alcol o detergenti. Rimuovete la polvere con un soffietto prima di asciugare.

Cosa fare in caso di condensa?

Spegnete la fotocamera e lasciatela riposare per circa 2 ore a temperatura ambiente. La condensa scompare naturalmente quando la temperatura si equilibra.

Posso usare filtri con il paraluce?

Sì, il copriobiettivo e il paraluce possono essere installati con un filtro. Evitate di impilare più filtri per non creare vignettatura.

Come aggiornare il firmware dell'obiettivo?

Visitate il sito di assistenza Panasonic (https://panasonic.jp/support/global/cs/dsc/) per scaricare l'ultima versione. Seguite le istruzioni per aggiornare tramite la fotocamera.

Quali accessori sono inclusi nella confezione?

La confezione contiene: una custodia per obiettivo, un paraluce, un copriobiettivo anteriore e un copriobiettivo posteriore (già montato sull'obiettivo al momento dell'acquisto).

MANUALE UTENTE Lumix HX1025GC PANASONIC

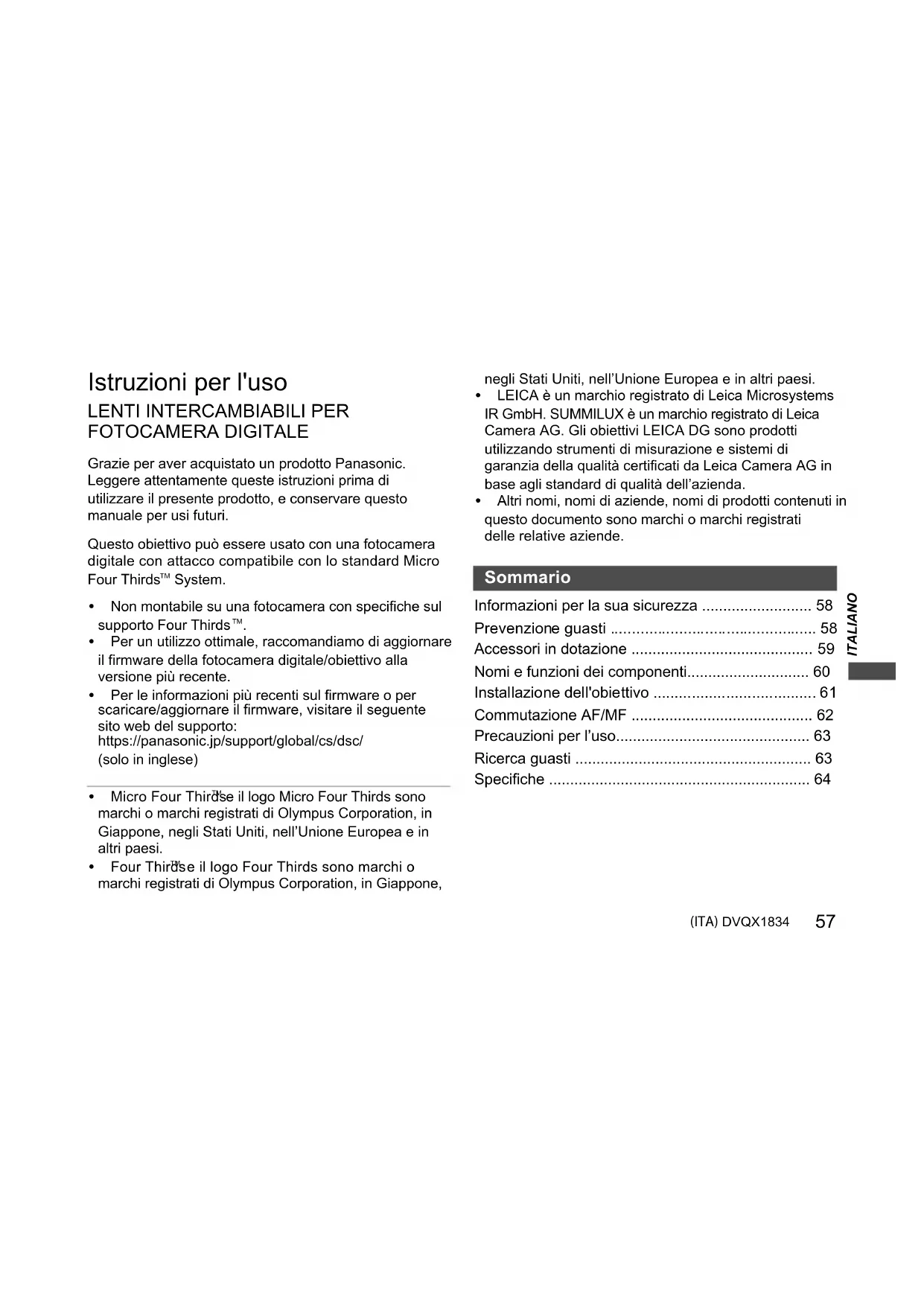

Istruzioni per l'uso LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto e conservare il manuale per usi futuri.

Questo obiettivo può essere usato con una fotocamera digitale con attacco compatibile con lo standard Micro Four Thirds™ System.

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• Per un utilizzo ottimale, raccomandiamo di aggiornare il firmware della fotocamera digitale/obiettivo alla versione più recente.
• Per le informazioni più recenti sul firmware o per scaricare/aggiornare il firmware, visitare il seguente sito web di supporto: https://panasonic.jp/support/global/cs/dsc/ (solo in inglese)
• Micro Four Thirds e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi. Four Thirds e il logo Four Thirds sono marchi o marchi registrati di Olympus Corporation, in Giappone,

negli Stati Uniti, nell'Unione Europea e in altri paesi. LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obiettivi LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in base agli standard di qualità dell'azienda. - Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende.

Informazioni per la sua sicurezza 58 Prevenzione guasti 58 Accessori e dotazione 59 Nomi e funzioni dei componenti 60 Installazione dell'obiettivo 61 Commutazione AF/MF 62 Precauzioni per l'uso 63 Ricerca guasti 63 Specifiche 64

Informazioni per la sua sicurezza 58 Prevenzione guasti 58 Accessori e dotazione 59 Nomi e funzioni dei componenti 60 Installazione dell'obiettivo 61 Commutazione AF/MF 62 Precauzioni per l'uso 63 Ricerca guasti 63 Specifiche 64

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature. Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento.

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici ed elettronici non devono essere smaltiti come rifiuti urbani, ma deve essere effettuata una raccolta separata. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti, vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Utilizzo dell'obiettivo

• Quando si usa questo obiettivo, fare attenzione che non cada e che non subisca urti e non applicare forza eccessiva su di esso. In caso contrario si potrebbero provocare malfunzionamenti o danni all'obiettivo ed alla fotocamera digitale.
• Quando la superficie dell'obiettivo è sporca (acqua, olio, impronte, ecc.), ciò può influenzare le immagini. Strofinare leggermente la superficie dell'obiettivo con un panno asciutto e morbido prima e dopo la registrazione.
• Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno. Per proteggere i punti di contatto dell'obiettivo (A), non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti.

• Toccare i punti di contatto dell'obiettivo.
• Lasciare che i punti di contatto dell'obiettivo si sporchino.
• Posizionare l'obiettivo con la sua superficie di innesto rivolta verso il basso.

Resistenza alla polvere e agli schizzi

Il design resistente alla polvere e agli schizzi dell'obiettivo non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere e agli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o Panasonic. - Installare su una fotocamera digitale resistente alla polvere e agli schizzi. - Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere e goccioline d'acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo. - Se l'obiettivo viene esposto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido. - Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere e agli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma. - La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma questo non influisce sulle prestazioni. - Per informazioni sulla sostituzione della protezione in gomma sull'innesto dell'obiettivo, contattare Panasonic.

Condensa (quando l'obiettivo è appannato)

La condensa si forma quando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto può

causare macchie, muffa e malfunzionamento dell'obiettivo.

Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.

L'aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Accessori in dotazione

Controllare che tutti gli accessori siano in dotazione prima di utilizzare il prodotto.

I codici dei prodotti sono aggiornati a maggio 2019. È possibile che subiscano delle modifiche.

DVPY1015Z

DVZE1036Z

1GE1Z253Z

VFC4605

1 Borsa per l'obiettivo 2 Paraluce 3 Copriobiettivo 4 Copriobiettivo posteriore

• Installato sull'obiettivo al momento dell'acquisto.

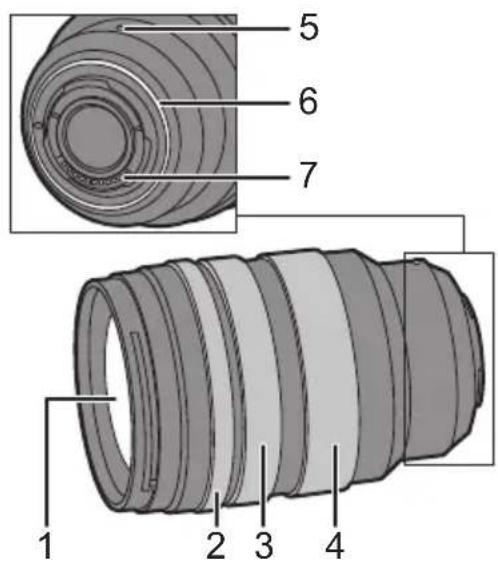

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo 2 Ghiera dell'apertura (senza scatti)

Regola il valore dell'apertura quando si imposta la fotocamera digitale in modalità AE a priorità di aperture o in modalità Esposizione Manuale.

• È possibile impostare il valore dell'apertura sulla fotocamera digitale se si imposta la ghiera dell'apertura in posizione [A].

3 Ghiera di messa a fuoco

Consente di commutare tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale) facendo scorrere la ghiera di messa a fuoco in avanti o all'indietro. (→ 62)

Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF.

4 Ghiera dello zoom

Consente di zoomare su Telefono o grandangolo.

5 Segno per l'installazione dell'obiettivo 6 Protezione in gomma sull'innesto dell'obiettivo 7 Punto di contatto

Nota

• Sul bordo dello schermo è possibile che si verifichi un effetto vignetta quando si registra usando il flash della fotocamera digitale. Su un flash esterno si consiglia di usare il diffusore grandangolare.
• Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco.
• Se il suono del funzionamento della messa a fuoco automatica disturba durante la registrazione di video, si consiglia di impostare la messa a fuoco manuale.
• È possibile utilizzare l'apposita ghiera per regolare l'apertura solo quando l'obiettivo è installato su una fotocamera digitale Panasonic. (Informazioni aggiornate a maggio 2019)

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

• Installare l'obiettivo dopo aver spento la fotocamera digitale. Installare l'obiettivo dopo aver rimosso il copriobiettivo posteriore.
• Dopo aver rimosso l'obiettivo dalla fotocamera digitale, accertarsi di fissare il copriobiettivo e il copriobiettivo posteriore per evitare che polvere e altre particelle si depositino sull'obiettivo o entrino al suo interno.

Installazione del paraluce

Tenere il paraluce come indicato nella figura.

• Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1. Allineare il segno A () sul paraluce con il segno sull'estremità dell'obiettivo. 2. Ruotare il paraluce nella direzione della freccia per allineare il segno B (SI) sul paraluce con il segno sull'estremità dell'obiettivo. Installare il paraluce ruotandolo fino a quando non si sente un clic.

Rimozione del paraluce

Tenendo premuto il pulsante del paraluce C, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

Nota

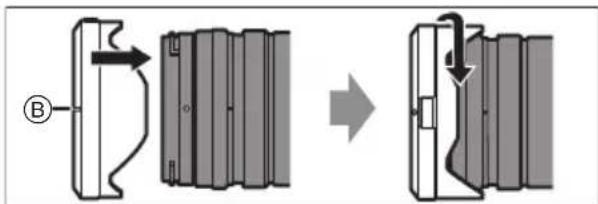

• Durante il trasporto, è possibile montare il paraluce al contrario. 1. Rimuovere il paraluce. 2. Allineare il segno ( ) sul paraluce con il segno sull'estremità dell'obiettivo. 3. Installare il paraluce ruotandolo nella direzione della freccia finché non si sente un clic.

• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

Note sull'uso del filtro

• È possibile installare il copriobiettivo o il paraluce con il filtro già installato.
• Se vengono installati contemporaneamente più filtri, sulle immagini registrate può apparire un effetto vignetta. Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore

dell'obiettivo ed usarli in combinazione con l'obiettivo.

Se vengono installati elementi di questo tipo, l'obiettivo potrebbe venire danneggiato.

Commutazione AF/MF

Commutare AF/MF facendo scorrere la ghiera di messa a fuoco in avanti o indietro (meccanismo frizione messa a fuoco).

• Quando la fotocamera digitale è impostata su MF, il funzionamento sarà MF indipendentemente dall'impostazione della ghiera di messa a fuoco.
• Controllare l'indicazione della lunghezza [B] quando si usa MF. Usarla come guida per la messa a fuoco.

Precauzioni per l'uso

Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo. - Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco della vernice.

• Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose. - L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Non usare toccando direttamente l'obiettivo a temperature estreme per lungo tempo.
• In luoghi freddi (ambienti con temperatura inferiore a 0°C, come piste da sci), un contatto diretto prolungato con le parti in metallo dell'obiettivo potrebbe causare lesioni cutanee. Utilizzare guanti o simili quando si utilizza a lungo l'obiettivo.
• Per la pulizia, strofinare delicatamente con un panno asciutto che non produca polvere.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. perché questo può causare problemi come la deformazione del corpo o la rimozione della finitura esterna.
• Non usare panni con sostanze chimiche.
• Non tenere a lungo a contatto l'obiettivo con prodotti in plastica, PVC o materiali simili. Non smontare o modificare il prodotto.
• Quando l'obiettivo non verrà usato per un periodo

prolungato, si consiglia di riporlo con un essiccante (gel di silice).

• Controllare tutte le parti prima di riporlo quando non si è usato l'obiettivo per un lungo periodo di tempo.
• Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento:
• Esposto alla luce del sole, o in spiaggia d'estate. In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità. In luoghi con sabbia o polvere. Dove sono presenti fiamme.
• Vicino a caloriferi, condizionatori o umidificatori. Dove l'acqua può bagnare l'obiettivo. Dove sono presenti vibrazioni.
• All'interno di un'auto.
• Vedere anche le istruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

• Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

Specifiche

Le specifiche sono soggette a modifica per migliorare le prestazioni.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE "LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH."

Supporto

f=10 mm a 25 mm (equivalente per fotocamera con pellicola da 35 mm: 20 mm a 50 mm)

Costruzione dell'obiettivo

17 elementi in 12 gruppi (3 lenti asferiche, 4 lenti ED, 1 lente UHR)

Tipo di aperture

Diaframma con 9 lamelle/Diaframma ad aperture circolare

Apertura massima

F1.7

Valore minimo dell'apertura

F16

Profondità di campo

94° (Grandangolo) a 47° (Tele)

Distanza di messa a fuoco

0,28 m a ∞ (dalla linea di riferimento della distanza di messa a fuoco)

Ingrandimento massimo dell'immagine

0,14× (equivalente per fotocamera con pellicola da 35 mm: 0,28×)

Stabilizzatore ottico di immagine

No

Diametro filtro

77mm

Diametro massimo

087,6mm

Lunghezza complessiva

Circa 128 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)

Massa

Circa 690 g

Resistenza alla polvere e agli schizzi

Sì

Temperatura operativa raccomandata

-10°C a 40°C

Umidità relativa accettabile

10%RH a 80%RH
