Produkttyp	Interchangebares Objektiv für Digitalkamera
Bajonett	Micro Four Thirds
Brennweite	10-25 mm (entspricht 35 mm: 20-50 mm)
Maximale Blende	F1.7
Minimale Blende	F16
Optischer Aufbau	17 Linsen in 12 Gruppen (3 asphärisch, 4 ED, 1 UHR)
Blende	9 Lamellen, kreisrunde Blendenöffnung
Bildwinkel	94° (Weitwinkel) bis 47° (Tele)
Minimale Fokussierentfernung	0,28 m (ab der Referenzlinie)
Maximale Vergrößerung	0,14x (entspricht 35 mm: 0,28x)
Bildstabilisierung	Nein
Filterdurchmesser	77 mm
Maximaler Durchmesser	87,6 mm
Gesamtlänge	Ca. 128 mm (vom Scheitel bis zur Bajonettbasis)
Gewicht	Ca. 690 g (1,52 lb)
Staub- und Spritzschutz	Ja
Betriebstemperatur	-10°C bis 40°C
Zulässige relative Luftfeuchtigkeit	10% bis 80%
Mitgeliefertes Zubehör	Tasche, Gegenlichtblende, Objektivdeckel, rückseitiger Deckel
Garantie (Kanada)	1 Jahr (Teile und Arbeit)

Häufig gestellte Fragen - Lumix HX1025GC PANASONIC

Wie installiere ich das Objektiv an meiner Kamera?

Schalten Sie die Kamera aus, entfernen Sie den rückseitigen Objektivdeckel, richten Sie die Montagemarke des Objektivs auf die der Kamera aus und drehen Sie das Objektiv im Uhrzeigersinn, bis es einrastet. Weitere Einzelheiten finden Sie im Kamerahandbuch.

Wie befestige ich die Gegenlichtblende?

Richten Sie die Markierung A der Gegenlichtblende auf die Markierung am Objektiv aus und drehen Sie die Gegenlichtblende in Pfeilrichtung, bis sie einrastet. Zum Entfernen drücken Sie die Taste der Gegenlichtblende und drehen.

Kann ich dieses Objektiv mit einem Four-Thirds-DSLR-Gehäuse verwenden?

Nein, dieses Objektiv ist nur für das Micro Four Thirds-Bajonett ausgelegt. Es kann nicht an Geräten mit Four-Thirds-Bajonett montiert werden.

Wie schalte ich zwischen Autofokus und manuellem Fokus um?

Schieben Sie den Fokusring nach vorne oder hinten. Wenn die Kamera auf MF eingestellt ist, wird unabhängig von der Position des Rings manuell fokussiert.

Ist das Objektiv wasserdicht?

Es ist staub- und spritzwassergeschützt, aber nicht vollständig. Verwenden Sie es mit einem widerstandsfähigen Gehäuse und wischen Sie Flüssigkeiten sofort ab. Die Gummidichtung im Bajonett verbessert den Schutz.

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes, fusselfreies Tuch. Verwenden Sie niemals Lösungsmittel wie Benzin, Alkohol oder Reinigungsmittel. Entfernen Sie Staub vor dem Abwischen mit einem Gebläse.

Was tun bei Kondensation?

Schalten Sie die Kamera aus und lassen Sie sie etwa 2 Stunden bei Raumtemperatur stehen. Der Beschlag verschwindet auf natürliche Weise, wenn sich die Temperatur ausgleicht.

Kann ich Filter mit der Gegenlichtblende verwenden?

Ja, der Objektivdeckel und die Gegenlichtblende können mit einem Filter installiert werden. Vermeiden Sie das Stapeln mehrerer Filter, um Vignettierung zu vermeiden.

Wie aktualisiere ich die Firmware des Objektivs?

Besuchen Sie die Panasonic Support-Website (https://panasonic.jp/support/global/cs/dsc/), um die neueste Version herunterzuladen. Befolgen Sie die Anweisungen zum Aktualisieren über die Kamera.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält: eine Objektivtasche, eine Gegenlichtblende, einen vorderen Objektivdeckel und einen rückseitigen Deckel (bei Kauf bereits auf dem Objektiv montiert).

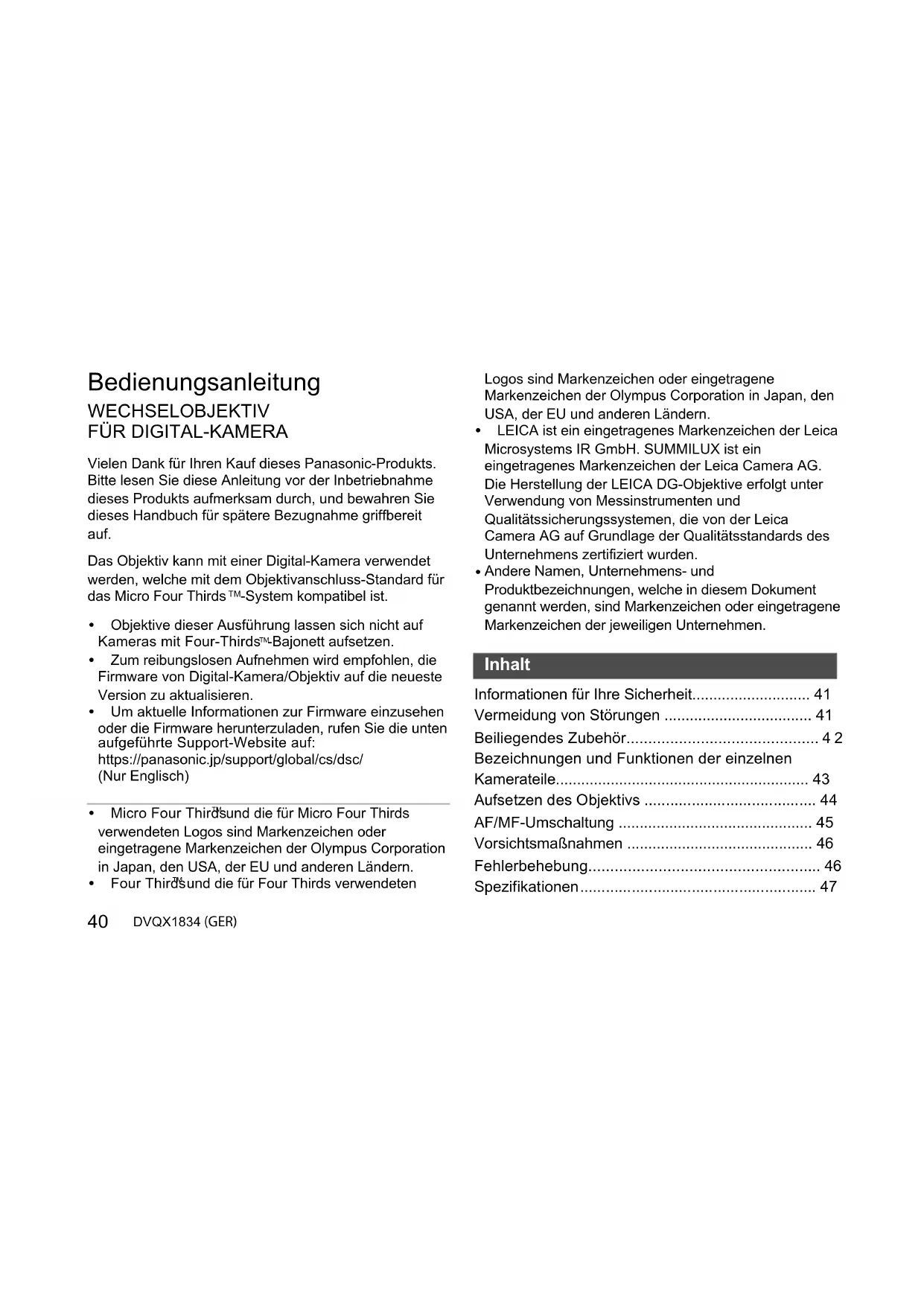

BEDIENUNGSANLEITUNG Lumix HX1025GC PANASONIC

WECHSELOBJEKTIV FÜR DIGITAL-KAMERA

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Das Objektiv kann mit einer Digital-Kamera verwendet werden, die mit dem Objektivanschluss-Standard für das Micro Four Thirds™-System kompatibel ist.

• Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.
• Zum reibungslosen Aufnahmen wird empfohlen, die Firmware von Digital-Kamera/Objektiv auf die neueste Version zu aktualisieren. Um aktuelle Informationen zur Firmware einzusehen oder die Firmware herunterzuladen, rufen Sie die unten aufgeführte Support-Website auf: https://panasonic.jp/support/global/cs/dsc/ (Nur Englisch)
• Micro Four Thirds und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern. Four Thirds und die für Four Thirds verwendeten

Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Corporation in Japan, den USA, der EU und anderen Ländern.

• LEICA ist ein eingetragenes Markenzeichen der Leica Microsystems IR GmbH. SUMMILUX ist ein eingetragenes Markenzeichen der Leica Camera AG. Die Herstellung der LEICA DG-Objektive erfolgt unter Verwendung von Messinstrumenten und Qualitätssicherungssystemen, die von der Leica Camera AG auf Grundlage der Qualitätsstandards des Unternehmens zertifiziert wurden.
• Andere Namen, Unternehmens- und Produktbezeichnungen, die in diesem Dokument genannt werden, sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Unternehmen.

Inhalt

Informationen für Ihre Sicherheit 41 Vermeidung von Störungen 41 Beiliegendes Zubehör 42 Bezeichnungen und Funktionen der einzelnen Kamerateile 43 Aufsetzen des Objektivs 44 AF/MF-Umschaltung 45 Vorsichtsmaßnahmen 46 Fehlerbehebung 46 Spezifikationen 47

Informationen für Ihre Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es könnten sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen. Dieses Symbol auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Vermeidung von Störungen

Handhabung des Objektivs - Achten Sie bei der Verwendung dieses Objektivs darauf, dass es nicht herunterfällt und keinen Stößen und übermäßiger Krafteinwirkung ausgesetzt wird. Andernfalls kann es zu Funktionsstörungen oder Schäden an diesem Objektiv und der Digitalkamera kommen. - Schmutz auf der Linsenoberfläche (Wasser, Öl, Fingerabdrücke usw.) kann die Bilder beeinträchtigen. Wischen Sie die Objektivoberfläche vor und nach Aufnahmen vorsichtig mit einem weichen, trockenen Tuch ab. - Wenn das Objektiv nicht verwendet wird, bringen Sie den vorderen und hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln. Um die Kontaktpunkte

() des Objektivs zu schützen, vermeiden Sie Folgendes. Andernfalls kann es zu Fehlfunktionen kommen.

- Kontaktpunkte des Objektivs berühren. - Zulassen, dass die Kontaktpunkte des Objektivs verschmutzen. - Das Objektiv mit der Fassung nach unten ablegen.

Staub- und Spritzwasserschutz

• Die staub- und spritzwassergeschützte Konstruktion des Objektivs verhindert nicht vollständig das Eindringen von Staub oder Wassertropfen. Treffen Sie die folgenden Vorsichtsmaßnahmen, um einen angemessenen Staub- und Spritzwasserschutz zu gewährleisten. Wenn das Objektiv nicht richtig funktioniert, wenden Sie sich an Ihren Händler oder an Panasonic.
• Bringen Sie das Objektiv an einer Digitalkamera an, die staub- und spritzwasserdicht ist.
• Achten Sie beim Anbringen und Entfernen des Objektivs darauf, dass keinerlei Fremdmaterial wie Sand, Staub, Wassertropfen usw. auf Objektivfassungsgummi, Kontaktpunkte, Digital-Kamera und Objektiv gelangen.
• Wenn das Objektiv Spritzwasser oder anderen Flüssigkeiten ausgesetzt wurde, wischen Sie mit einem weichen, trockenen Tuch ab.
• Zur Verbesserung der Staub- und Spritzwasserdichtigkeit des Objektivs ist ein Objektivfassungsgummi am Bajonett angebracht.
• Durch das Objektivfassungsgummi kommt es zu Schleifspuren an der Digital-Kamera. Dadurch wird die Leistung jedoch nicht beeinträchtigt.
• Für Informationen zum Austausch des Objektivfassungsgummis wenden Sie sich bitte an Panasonic.

■ Kondensation (Beschlagen des Objektivs)

• Kondensation tritt auf, wenn sich Umgebungstemperatur oder Luftfeuchtigkeit ändern. Seien Sie vorsichtig, da

dies Ablagerungen am Objektiv, Schimmelbildung und Funktionsstörungen verursachen kann. - Wenn Kondensation auftritt, schalten Sie die Digital-Kamera aus und warten ca. 2 Stunden lang. Die Kondensation hört von selbst auf, wenn sich die Digital-Kamerattemperatur an die Umgebungstemperatur annähert. - Das Erscheinungsbild und die technischen Daten der in dieser Bedienungsanleitung beschriebenen Produkte können aufgrund von Weiterentwicklungen vom tatsächlichen Produkt abweichen.

Beiliegendes Zubehör

Überprüfen Sie, ob ähnliches Zubehör mitgeliefert wurde, bevor Sie das Produkt verwenden.

Die Produktnummern beziehen sich auf den Stand von Mai 2019. Änderungen sind vorbehalten.

DVPY1015Z

DVZE1036Z

1GE1Z253Z

VFC4605

1 Objektivbeutel 2 Gegenlichtblende 3 Objektivdeckel 4 Hinterer Objektivdeckel

• Zum Kaufzeitpunkt am Objektiv angebracht.

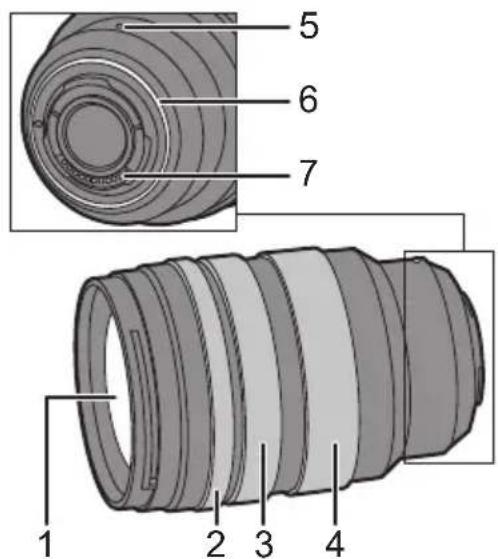

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche

2 Blendenring (ohne Rastung) Wenn die Digitalkamera auf AE-Modus mit Blendenpriorität oder auf manuellen Belichtungsmodus eingestellt ist, können Sie damit den Blendenwert einstellen.

• Sie können den Blendenwert an der Digital-Kamera einstellen, wenn Sie den

Blendenring auf die Position [A] stellen.

3 Schärfring

Durch Verschieben des Fokusrings nach vorn oder hinten können Sie zwischen Autofokus (AF) und manuellem Fokus (MF) umschalten. (→ 45) In der MF-Einstellung drehen Sie zum Scharfstellen den Fokusring.

4 Zoom-Ring

Ermöglicht das Zoomen in die Tele- oder Weitwinkelstellung.

5 Markierung zum Ansetzen des Objektivs 6 Objektivfassungsgummi 7 Kontaktpunkt

Hinweis

• Bei Aufnahmen mit dem Blitz der Digital-Kamera kann es zu Abschattungen an den Bildschirmrändern kommen. Wir empfehlen die Verwendung der Weitwinkel-Streuscheibe oder eines externen Blitzlichts.
• Der Scharfpunkt kann sich verschieben, wenn Sie nach der Scharfstellung den Zoom benutzen. Wiederholen Sie die Scharfstellung.
• Wenn das AF-Betriebsgeräusch bei der Videoaufnahme störend ist, wird empfohlen, die Einstellung MF zu wählen. Die Blende kann nur dann mit dem Blendenring geregelt werden, wenn eine Digitalkamera von Panasonic am Objektiv angebracht ist. (Stand: Mai 2019)

(GER) DVQX1834

Aufsetzen des Objektivs

Informationen zum Aufsetzen des Objektivs finden Sie in der Bedienungsanleitung Ihrer Digitalkamera.

• Setzen Sie das Objektiv nach dem Ausschalten der Digitalkamera auf.
• Setzen Sie das Objektiv nach dem Abnehmen des hinteren Objektivdeckels auf. Nachdem Sie das Objektiv von der Digitalkamera abgenommen haben, bringen Sie den vorderen und

hinteren Objektivdeckel an, damit sich keine Staub- oder anderen Partikel auf der Linse oder im Objektiv ansammeln.

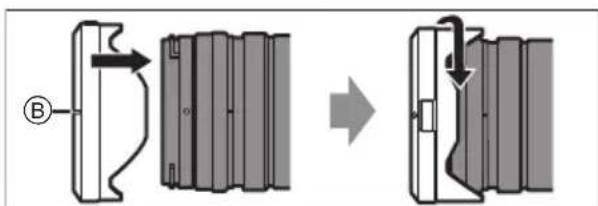

Gegenlichtblende aufsetzen

Halten Sie die Gegenlichtblende mit den Fingern wie in der Abbildung dargestellt.

• Halten Sie die Gegenlichtblende nicht so fest, dass sie verdreht oder verbogen wird.

1Richten Sie die

Markierung (A) (Pan der Gegenlichtblende mit der Markierung am Rand des Objektivs aus.

2Drehen Sie die

Gegenlichtblende in Pfeilrichtung drehen, bis die Markierung 8 an der Gegenlichtblende mit der Markierung am Objektivrand ausgerichtet ist.

• Bringen Sie die Gegenlichtblende an, indem Sie sie drehen, bis ein Klicken zu hören ist.

Entfernen einer Gegenlichtblende

Halten Sie die Gegenlichtblendentaste gedrückt, drehen Sie die Gegenlichtblende in Pfeilrichtung und entfernen Sie sie dann.

Hinweis

• Beim Transport kann die Gegenlichtblende in umgekehrter Richtung angebracht werden. 1. Nehmen Sie die Gegenlichtblende ab. 2. Richten Sie die Markierung ( ) an der Gegenlichtblende mit der Markierung am Objektivrand aus. 3. Bringen Sie die Gegenlichtblende an, indem Sie sie in Pfeilrichtung drehen, bis ein Klicken zu hören ist.

• Es wird empfohlen, bei Blitzlichtaufnahmen die Gegenlichtblende abzunehmen, da diese das Blitzlicht möglicherweise blockiert. Um ein Herunterfallen des Objektivs zu vermeiden, sollten Sie das Objektiv beim Tragen niemals nur an der Gegenlichtblende festhalten.

■ Hinweise zur Verwendung von Filtern

• Es ist möglich, den Objektivdeckel und die Gegenlichtblende bei bereits aufgesetzten Filtern zu verwenden.
• Beim gleichzeitigen Anbringen mehrerer Filter kann es zu Abschattungen in den aufgenommenen Bildern kommen.
• Außer Filtern können keine anderen Objekte – etwa Vorsatzlinsen oder Adapter – vor dem Objektiv angebracht und in Kombination mit diesem Objektiv verwendet werden.

Durch Anbringen solcher Objekte kann es zu Beschädigungen des Objektivs kommen.

AF/MF-Umschaltung

Um zwischen AF und MF umzuschalten, verschieben Sie den Fokusring A nach vorn oder halten Sie ihn gedrückt (Fokuskupplungsmechanik).

• Wenn die Digitalkamera auf MF eingestellt ist, ist unabhängig von der Stellung des Fokusrings die manuelle Fokussierung (MF) aktiviert.
• Beachten Sie die Entfernungsanzeige (B), wenn Sie die manuelle Fokussierung verwenden. Nutzen Sie sie als Hilfestellung beim Fokussieren.

Vorsichtsmaßnahmen

• Sprühen Sie keine Insektizide oder flüchtige Chemikalien auf das Objektiv.
• Falls solche Substanzen auf das Objektiv gelangen, könnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen.
• Das Objektiv könnte zu viel Licht aufnehmen, was zu Bränden oder Fehlfunktionen führen kann.
• Nicht verwenden, während das Objektiv bei niedrigen Temperaturen über längere Zeiträume direkt berührt wird.
• Bei Kälte (unter 0 °C, z. B. auf Skipisten) kann ein längeres Berühren der Metallteile des Objektivs zu Hautverletzungen führen. Tragen Sie Handschuhe o. ä., wenn Sie das Objektiv über einen längeren Zeitraum hinweg verwenden.
• Verwenden Sie beim Reinigen vorsichtige Wischbewegungen mit einem weichen, trockenen und staubfreien Tuch.
• Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel wie Waschbenzin, Verdünner, Alkohol, Küchenreiniger etc., da diese zur Verformung des Gehäuses oder zum Ablösen der Beschichtung führen können.
• Verwenden Sie keine mit Chemikalien getränkten Reinigungstücher.
• Gegenstände aus Gummi, PVC oder ähnlichen Materialien dürfen nicht für längere Zeit mit dem Objektiv in Berührung kommen.
• Verändern und zerlegen Sie diese Produkte nicht.
• Wenn das Objektiv über einen längeren Zeitraum nicht benutzt wird, wird die Lagerung mit einem Trockenmittel (Kieselgel) empfohlen.
• Wenn das Objektiv über längere Zeit nicht benutzt wurde, überprüfen Sie vor einer Aufnahme alle Teile des Objektivs.
• Verwenden Sie die Gegenlichtblende nicht unter den folgenden Bedingungen und lagern Sie sie auch nicht unter den folgenden Bedingungen, da es ansonsten zu Bedienproblemen und Funktionsstörungen kommen kann:
• Bei direktem Sonnenlicht oder im Sommer an der Küste
• An Orten mit hohen Temperaturen, hoher Feuchtigkeit oder starken Temperatur-/Feuchtigkeitsschwankungen
• An sandigen oder staubigen Orten
• Bei einem Brand
• In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wenn das Objektiv durch Wasser nass werden kann
• Wo Erschütterungen vorhanden sind - In einem Fahrzeug
• Siehe auch die Bedienungsanleitung der Digitalkamera.

Fehlerbehebung

Beim Ein- oder Ausschalten der Digitalkamera oder beim Schütteln des Objektivs ist ein Rattern o. ä. zu hören.

Beim Aufnehmen von Bildern ist ein Geräusch aus dem Objektiv zu hören.

• Dieses Geräusch entsteht durch die Bewegung des Objektivs und die Betätigung der Blende. Es handelt sich nicht um eine Fehlfunktion.

Spezifikationen

Die Spezifikationen können zur Leistungsverbesserung ohne Ankündigung geändert werden. WECHSELOBJEKTIV FÜR DIGITAL-KAMERA “LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH.”

Fassung

Micro Four Thirds-Anschluss

Brennweite

f=10 mm bis 25 mm (Kleinbild-Äquivalent: 20 mm bis 50 mm)

Objektivaufbau

17 Elemente in 12 Gruppen (3 asphärische Linsen, 4 ED-Linsen, 1 UHR-Linse)

Blende

9 Blendenlamellen/Runde Blende

Maximale Blendenöffnung

F1.7

Minimale Blende

F16

Bildwinkel

94° (Weitwinkel) bis 47° (Tele)

Scharfebereich

0,28 m bis ∞ (von der Bezugslinie für Fokusentfernung)

Maximale Vergroßerung

0,14× (Kleinbild-Äquivalent: 0,28×)

Optischer bildstabilisator

Nein

Filterdurchmesser

77 mm

Max. Durchmesser

Ø87,6 mm

Gesamtlänge

Ca. 128 mm (vom Rand des Objektivs bis zur Grundseite der Objektivfassung)

Gewicht

Ca. 690 g

Staub- und Spritzwasserschützt

Ja

Empfohlene Betriebstemperatur

-10 °C bis 40 °C

Zulässige relative Luftfeuchtigkeit

10%RH bis 80%RH
