MANUALE UTENTE FR KCI35 BFF KELVINATOR

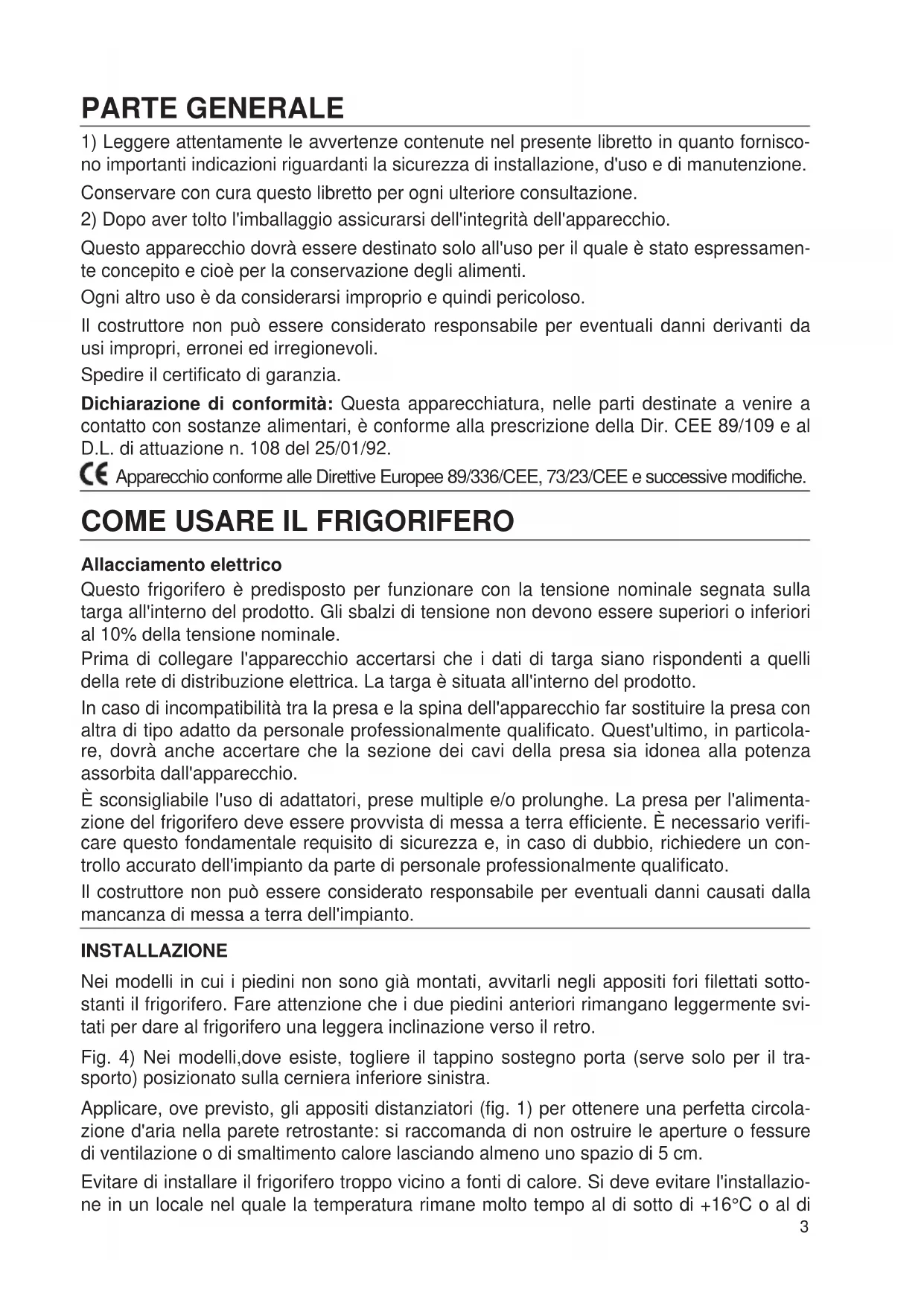

1) Leggere attendamente le avventenze contenate nel presente libretto in quanto fornisco non importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.
Conservare con cura quello libretto per agli ulterioriore consultlazione.
2) Dopo aver molto l'imballaggio assicurarsi dell'integrità dell'apparecchio.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espessamente concepito ecisione per la conservazione degli alimenti.

Ogni altri uso è da considerarsi improprio e quindi pericoloso.

Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi improperi, erronei ed irregionevoli.

Spedire il certificato di garanzia.

Dichiarazione di conformità: Questa apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, è conforme alla prescrizione della Dir. CEE 89/109 e al D.L. di attuazione n. 108 del 25/01/92.

CC Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

COME USARE IL FRIGORIFERO

Allacciamento elettrico

Questo frigorifero è predisporto per funzionare con la tensione nominale segnata sulla targa all'interno del prodotto. Gli sbalzi di tensione non devono essere superiori o inferiori al 10% della tensione nominale.

Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica. La targa è situata all'interno del prodotto.

In caso di incompatibilità tra la presa e la spina dell'apparecchio far sostuire la presa con altra di tipo adatto da personale professionalmente qualificato. Quest'ultimo, in particolare, dovraanche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.

È sconsigliabile l'uso di adattatori, prese multiple e/o prolonghe. La presa per l'alimentazione del frigorifero deve essere provvista di messa a terra efficiente. É necessario verificare quello fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controlo accurato dell'impiano da parte di personale professionalmente qualificato.

Il costruttore non più essere considerato responsabile per eventuali danni causati alla mancanza di messa a terra dell'impiano.

INSTALLAZIONE

Nei modelli in cui i piedini non sono più montati, avvitarli negli apposti fori filettati sottostanti il frigorifero. Fare attenzione che i due piedini anteriors rimangano leggermente svitati per dare al frigorifero una leggera inclinazione verso il retro.

Fig. 4) Nei modelli,dove esiste, togliere il tappino sostegno porta (serve solo per il trasporto) posizionato sulla cerniera inferiore sinistra.

Applicare, ove previsto, gli apposti distanziatori (fig. 1) per ottenere una perfetta circolazione d'aria nella parete retrostandente: si raccomanda di non ostruire le aperture o fissure di ventilazione o di smaltimento calore lasciando almeno uno spazio di 5cm .

Evitare di installare il frigorifero troppo vicino a fonti di calorie. Si deve evitare l'installazione in un locale nel quale la temperature rimane molto tempo al di fatto +16^ o al di

sopra di +38÷ 43^ . Per i frigoriferi a due porte assicurarsi che il tubo di scarico dell'acqua di sbrinamento termini nell'apposita bacinella di evaporazione posta sul retro del frigoriferro sopra il compressore.

Il frigorifero più essereanche installato sottopensile; in quello caso, bisogna che sia garantita la libera circolazione dell'aria, lasciando uno spazio libero di circa 5 centimetri frontalmente o nella parte posteriore del pensile.

Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsable.

CONSIGLI PER IL CONTROLLO DELLA TEMPERATUREA E PER IL RISPERTTO DELLE REGOLE D'IGIENE ALIMENTARE

Un buon uso del frigorifero ed il rispetto delle regole igieniche contribuiscono in maniera significativa ad una migliorare conservazione degli alimenti conservati.

Controllo della temperatura

Collocare gli alimenti più delicati nella zona più fredda dell'apparecchio: in genere quella Bassa sopra i cassetti frutta e verdura.

I cibi cotti vanno chiusi in recipienti ermetici, lasciati raffreddare e poi posti nella zona centrale del frigorifero.

Frutta e verdura sono da riporre negli appositi contentitori nella parte Bassa del frigorifero.

Rispetto delle regole d'igiene alimentare

Elimare gli involucri di imballaggio prima di collocare il cibo all'interno del frigorifero.

Impacchettare gli alimenti freschi: in quello modo si conservano più a lungo e si evita che si contaminino vicendevolmente.

Disporre il cibo in modo che ci possa essere libera circolazione dell'aria all'interno del frigorifero.

Pulire frequentlymente l'internalo del frigorifero utilizzato detergenti delicati, ma con accerto potere battericida.

INFORMAZIONI PER L'AMBIENTE

Imballaggio, trattamento rifiuti

Dopo ave disimballato l'apparecchio non buttate l'imballo nella spazzatura ma selezionate i diversi materiali (come polistirolo, cartone, ecc.) secondo le prescrizioni locali per lo smaltimento dei rifiuti e secondo le norme vigenti.

Attenzione

Questo appearecchio è prodottorawn l'utilizzo di CFC: il circuitto refrigerante contiene fluido HFC R134a o, alternativamente,gas isobutano R 600 a. Per maggiori dettagli, riferirsi alla targhetta matricola sull'apparecchio.

Per le operazioni di pulizia non deve essere utilizzato alcun attrezzo o tipo diverso da quanto descritto nell'apposto capitolo, per evitare il danneggiamento dell'apparecchio.

Per gli apparecchi con isobutano (R 600 a)

L'isobutano è un gas naturaleenza effetti sull'ambiente, ma infiammabile. É quindi indispensabile accertarsi che:

• l'installazione dell'apparecchio avvenga in locali di volume libero superiore a 3 metri cubi
• le aperture di ventilazione dell'apparecchio siano tenute libere e pulite
• il circuito refrigerante dell'apparecchio non venga danneggiato sua internamente (utiliz

zando impropriamente oggetti taglienti o appuntiti) sua esternamente (operazioni improprio durante la pulizia del circuito condensatore).

Al termine della vita funzionale dell'apparecchio, lo stesso dovrè essere messo in sicurezza prima dell'invio alla discarica. Per queste operazioni rivolgersi al Vs. negotiante o all'Ente Locale preposto.

USO DEL COMPARTO FRIGORIFERO

Per conservare al meglio aroma, sostanza e freschezza di tutti i cibi da riporre, raccomandiamo di avvolgerli preventivamente in fogli di alluminio o di plastica o negli apposti contentitori con coperchio. Ciò evita inoltre che gli odori si sovrappongano.

Consigliamo di riporre i cibi come indicato di seguito:

Uova e latticini: nella controporta dell'apparecchio.

Frutta e verdura: nell'apposto cassetto all'interno di sacchetti in polietilene, preferibilmente preferati per una migliorione condizione di conservazione.

Prodotti in scatola: una volta aperta la scatola, togliere il rimanente e conservare in un altro contentatore che non sia di metallo.

Importante: Assicurare fra le varie confezioni, la libera circolazione dell'aria.

Riporre i cibi cotti solo raffreddati ed i liquidi in contentitori coperti.

SPIEGAZIONE SIMBOLI

Frigoriferi

Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per breve termine (circa una settimana).

Frigoriferi

Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per medio termine (un mese circa).

Frigoriferi

Lo scomparto a bassa temperatura è adatto alla conservazione dei cibi surgelati per lungo termine (circa tre mesi) e alla conservazione di gelati e prodotti similari.

Frigorifero - Frigo/congelatori

Il significato indica la possibilità di conservare dei cibi surgelati per lungo termine, nonché di congelare cibi freschi.

REGOLAZIONE TEMPERATURE (Vedi Fig. 2 - 2a)

La temperatura ambiente, il carico e la frequenza d'aperture della porta dell'elettrodomestico influiscono sulla temperatura interna. Quando si modifica la regolazione, la macchina frigorifera cui non mettersi subito in moto perché è in pausa. La regolazione delle temperature è ottenuata agenda sulla manopola del termostato che si trova all'esterno del frigorifero. Sul cruscotto con l'indice della manopola in posizione "0" l'apparecchio non funzione e la spia verde "1" si spegne. Il significo 0/1 significa spento/acesso.

Ruotando la manopola in senso orario, si ottengono temperature sempre più basse. Si consiglia di tenere la manopola del termostato su una posizione media augmentando di quale numero quando il frigorifero viene frequentemente aperto o quando vengono introdotti molti cibi da refrigerare.

Per mantenere una temperature ideale durante la conservazione si consiglia di regolare la manopola del termostato su posizioni vicino a 3.

VANTAGGI DEL FREDDO SENZA BRINA NELLA CELLA FREEZER

Il grande vantageg di frigoriferi a freddo ventilato e l'assenza totale di ghiaccio e brina sulle pareti dello scomparto freezer. In questi apparecchi, il freddo è prodotto da un evaporatore ed è fatto circolare all'interno del congelatoretramite una piccola ventola.

L'evaporatore trattieneanche l'umidità dell'aria, che viene automaticamente espulsa alla cella. La technologia del freddo ventilato abbatte il grado di umidità nella cella freezer e permiette di otteneredall'apparecchio numerousivantaggi:

a) non sono necessarie le periodiche operazioni di sbrinamento del freezer
b) non vi sono differenze di temperatura all'interno della cella freezer e il raffreddamento dei cibi avviene molto rapidamente, assicurandone la conservazione in condizioni ottimali
c) grazie all'assenza di brina, le confezioni di alimenti non si attaccano tra di loro e il loro prelievo è possibile con estremafacilitya
d)ancheicubetti di ghiacciosiestraggono dallevaschette con estrema facilita;e possibile conservarli in grande quantita travasandoli dallevaschette in contentitori chiusi,perché non si attaccano I'uno con I'altro.

Nella cella frigorifera la conservazione ottimale dei cibi è"Invece assicurata alla technologia tradizionale; in questo reparto è infatti necessario Maintainere un grado di umidità più alto per preservare frutta e verdura dall'avvizzimento.

SCOMPARTO CONGELATORE

Lo scomparto contrassegnato con il significato XXXX XXXX permette il congenamento di una certa quantità di cibi freschi a temperature ambiente sino a +32^ La quantità di cibi che si possono congelare in 24 ore alla temperature ambiente a +25^ è quella riportata sulla targhetta matricola. Lo scomparto congelatore consente inoltre la produzione di cubetti di ghiaccio.

Alcuni modelli hanno lo scomparto principale e due scomparti laterali chiusi da sportelli apribili a scomparsa. Nei due scomparti laterali si possono alloggiare le vaschette ghiaccio e piccoli pacchetti. Nei modelli combinati, nella zona inferiore dello scomparto conge-latore è presente una sezione 2 stelle.

Modelli con fabbricatore di ghiaccio

Il fabbricatore èosto nella parte alta a sinistra ed è accessibile aprender lo sportello basculante a scomparsa. I cubetti di ghiaccio si depositano in un cassetto sottostante estraibile per il prelievo dei cubetti. Quando il cassetto è pieno il fabbricatore si ferma automaticamente. Per il funzionamento vedere il libretto d'uso del fabbricatore di ghiaccio.

Consigli per un corretto congelamento

6 ore prima di introdurre gli alimenti da congelare eseguire le seguenti operazioni:

• Modello con scomparto freezer in alto: porre nella parte inferiore del ripiano o nei due box laterali con sportello il cibo più congelato; la parte superiore servirà per la nuova congelazione.
• Modello con scomparto freezer in basso: la zona che servirà per la nuova congelazione, contraddistinta dal simbolo , dovrà essere liberata spostando il cibo più congelato negli scomparti di conservazione.

Attivare la funzione congelamento rapido nel seguente modo:

• Versione con crucotto esterno (vedi fig. 2): premere per un tempo di 4 secondi circa, il tasting Super "3" sul crucotto esterno; la luce gialla "2" si accenderà per segnalare che è iniziata la fase di congelamento. Dopo 26 ore la fase di congelamento rapido si interromperà automaticamente ripristinando la condizioni iniziali (la luce gialla "2" si spegnerà).
• Versione con porta alta (vedi fig.2a): attivare la funzione congelamento rapido ruotando la manopola del termostato in posizione "Super", sul cruscotto la luce gialla "2" si accenderà per segnalare che è iniziata la fase di congelamento. Dopo 26 ore la fase di conge

lamento rapido si interromperà automaticamente ripristinando le condizioni originarie, la luce gialla "2" si spegnerà; ruotare la manopola del termostato nella posizione di normale funzionamento, comunique diversa da Super.

SCOMPARTO FRIGORIFERO

Lo spazio a sua disposizione è abbondante e organizzato in modo da poterle offririle il miglior utilizzo.

SBRINAMENTO

Lacella frigorifera ha lo sbrinamento automatico che avviene durante i tempi di pausa del compressore. Nel corso della pausa le gocce d'acqua che si formano per lo scioglamento della brina defluiscono nell'apposita bacinella posta sopra il compressore che con il calore generato ne provoca l'evaporazione.

É opportuno non disporre i cibi e il contentatore contro la parte di fondo.

Modelli con dispensatori di liquidi

Alcuni modelli sono dotati di dispensatori di liquidi, unitamente ad un contentatore bottiglia completo di griglia raccogli-gocce applicati alla controporta.

Istruzioni per l'applicazione e l'uso:

1) Fig. 6A - Tirare in avanti la griglietta "K" fino a sentire il fermo e sfilare il contentatore "H" alla contropora sollevandolo verso l'alto.
2) Fig. 6B - Sfilare il dispensatore "Z" dal contentitore "H", avvitarlo sulla bottiglia e reinserirlo nel contentitore.
3) Fig. 6A - Montare il contentatore "H" sulla controta inserendolo negli apposti agganci con un movimento verticale dall'alto verso il basso e bloccarlo alla controta spingendo a fondo la griglietta "K".
4) Fig. 6A - Il dispensatore è primo all'uso, per il prelievo della bevanda appoggiare il bordo del bicchiere sulle tre razze e spingere verso l'alto.
5) Fig. 6A - Pulizia del vano raccogli-gocce: tirare in avanti la griglietta "K" sino a sfilarla, pulire la sede del deposito liquido e reinserire la griglietta opportunamente pulita.

N.B.: Dopo un frequente uso del dispensatore con bevande zuccherate, pulirlo con acqua.

PULIZIA

Ad evitare formazioni di cattivi odori è consigliabile una pulizia periodica all'interno del frigorifero e delle guarnizioni magnetiche porte almeno due o tre volte all'anno.

a) Prima di effettuare qualiasi operazione di pulizia o manutenzione, disinserire l'apparecchio alla rete di alimentazione elettrica staccando la spina (non basta portare la manopola del termostato sulla posizione "0").
b) Svuotare il frigorifero dai cibi e dai cubetti di ghiaccio.
c) Pulire l'interno del frigorifero usando acqua tiepida con aggianta di uno o due cucchiai di bicarbonato di sodio, risciacquare ed asciugare. ATTENZIONE non usare detersivi, abrasivi o solventi.
d) Prima di riporre i cibi nel frigorifero farlo funzionare almeno un'ora.
e) Pulire il foro di scarico acqua saltuariamente utilizzato l'apposto accessorio (Fig. 5) lasciandoloanche inserto nel foro di scarico.

Quando il frigorifero deve rimanere per lunghi periodi inattivo, dopo un'accurata pulizia, lasciare la spina di alimentazione staccata e la porta socchiusa.

ASSISTENZA TECHNICA

Per l'eventuale riparazione rivolgersi solamente ad un centro di Assistenza Tecnica autorizzato dal costruttore e richiedere l'utilizzo di ricambi originali.

Il mancato rispetto di quanto sopra più compromettere la sicurezza dell'apparecchio.

Se il vosto frigorifero non funziona, o se il suo funzionamento è anormale, controllate questi punti prima di richiedere l'Assistenza Tecnica.

DIFETTO	CAUSA	INTERVENTO
a) Il compressore non funziona	- Spina disinserita- Filo spina staccato- Mancanza corrente	- Inserire la spina- Controllare la spina- Attendere ripristino energia
b) Il compressore funziona ma non produce freddo	- Varie	- Chiamare il Tecnico del frigo
c) Il compressore funziona per tempi troppo brevi	- Varie	- Chiamare il Tecnico del frigo
d) Il compressore funziona per troppo tempo o continuamente	- Temperatura ambientetroppo calda- Il termostato è in posizione max	- Ruotare in senso antiorario la manopola del termostato
e) Scomparto a Bassa temp. non suff. freddo	- Uso eccessivo dello scomparto a bassa temp.- Temp. ambiente troppobassa o troppo alta- Altre cause	- Attenersi alle raccomandazioni del costruttore- Il funzionamento è garantito quando la temp. ambiente è tra +10°C e +38÷43°C- Chiamare il technique del frigo

SERVIZIO ASSISTENZA TECNICA

199.123.123

Se il problema dovesse persistere, componendo il "Numero Utile" indicate a lato sarete messi in contatto direttamente con il Centro Assistenza Autorizzato a Voi più vicino.

È importante che comunichiate al Centro Assistenza Tecnica il modello che troverete riportato sulla targhetto posta all'interno del frigorifero (o sul foglio di garanzia).Fornendo tali informazioni otterrete un intervento più tempestivo ed adeguato.

N.B.: Dop aer inserita la spina di collegamento alla rete, l'apparecchio puo non funzionare anche se la luce verde "1" (ved. Fig. 2) sul cruscotto e accesa, nel caso sua in corso il ciclo di sbrinamento.

Al terminé l'apparecchio riprenderà a funzionare automaticamente.

INVERSIONE DEL SENSEO DI APERTURA DELLE PORTE (vedere fig. 3)

1) Si consiglia di sdraiare o inclinare di circa 45^ il frigorifero, essendo necessario operare sulla parte inferiore dell'apparecchio per poter togliere la cerniera inferiore.
2) Smontare lo zoccolo se presente.
3) Togliere la cerniera inferiore (e le relative rondelle), agenda sulle viti A indicate in figura.
4) Togliere la porta inferiore.
5) Togliere la cerniera centrale e le relative rondelle agenda sulle viti B come indicato in 8

fig. 3. Sui modelli con porta superiore alta (fig.3c), prima di togliere le viti che fissano la cerniera centrale, aprire la porta, togliere il tappo M e la chiusura testata alta L.

6) Togliere la porta superiore. Dove è impiegato il fermo porta (fig.3d) togliere quello di destra N agenda sulla vite. Dalla busta accessori prelevare il fermo porta di sinistra e fissarlo con la viteolta in precedenza.
7) Asportare dal cruscotto la membrana di plastica che ricopre la cerniera superiore sinistra.
8) Svitare il perno C della cerniera superiore destra e rimontarlo a sinistra. Sui modelli con porta superiore alta (fig.3b), togliere i tappi F-G, il perno D e la cerniera superiore destra agenda sulle viti. Dalla busta accessori prelevare la cerniera superiore sinistra H e fissarla al mobile con le viti tolte in precedenza; rimontare il perno D con la relativa rondella e i tappi F-G. Rompere la membrana del tappo G per permettere la fuoriuscita della cerniera.
9) Rimontare le porte operando in senso inverso (6-5-4-3-2); ricordandosi di rimontare ancche le rondelle distanziatrici interposte tra porta e cerniera.
10) Spostare le maniglie verticali, qualora esistano, dal lato sinistro al lato destro agendo sulle viti correspondenti; nel caso di maniglie con marchio "M" (fig. 7b), spostare le maniglie da sinistra a destra incrociandole, togliere il marchio adesivo alla maniglia di sinistra, prelevare dal kit accessori il nuovo marchio, togliere la protezione adesiva e posizionarlo sulla maniglia di destra.
11) Riportare l'apparecchio in posizione verticale.

N.B. Per ottener un corretto allineamento delle porte è necessario agire sulla cerniera centrale

INVERSIONE DEL SENSEO DI APERTURA DELLE PORTE (vedere fig. 7)

Per modelli con cerniera inferiore montata sua destra che a sinistra.

1) Si consiglia di inclinar il frigorifero di circa 45^ .
2) Togliere le viti (A) che fissano la cerniera centrale
3) Togliere la porta superiore.
4) Togliere la cerniera centrale.
5) Togliere la porta inferiore.
6) Svitare il perno (B) della cerniera inferiore destra e rimontarlo a sinistra.
7) Asportare dal cruscotto la membrana di plastica che ricopre la cerniera superiore sinistra.
8) Svitare il perno (C) della cerniera superiore destra e rimontarlo a sinistra.
9) Rimontare le porte operando in senso inverso (5-4-3-2) ricordandi si rimontare.
anche le rondelle distanziatrici qualora esistano.
10) Spostare le maniglie verticali, qualora esistano, dal lato sinistro al lato destro agendo sulle viti correspondenti; nel caso di maniglie con marchio "M" (fig. 7b), spostare le maniglie da sinistra a destra incrociandole, togliere il marchio adesivo alla maniglia di sinistra, prelevare dal kit accessori il nuovo marchio, togliere la protezione adesiva e posizionarlo sulla maniglia di destra.
11) Riportare l'apparecchio in posizione verticale.

SE LA LUCE DEL VANO FRIGORIFERO NON FUNZIONA PROCEDURE COME SEGUE:

• Disinserire elettricamente l'apparecchio togliendo la spina.
• Togliere il coperchietto di protezione sganciando le alette che lo mantengono in posizione (nei modelli con plafoniera tirando in avanti e verso il basso; nei modelli con portalampada applicato sulla parete laterale premendo la parte inferiore e tirando verso l'alto).
• Svitare la lampadina e sostituirla con una analoga.
• Ripristinare il coperchietto di protezione e riallacciare elettricamente l'apparecchio.
