Finden Sie kostenlos die Bedienungsanleitung des Geräts FR KCI35 BFF KELVINATOR als PDF.
| Art des Kühlschranks | Kombinierter Kühlschrank |
| Gesamtkapazit e4t | 350 Liter |
| K e4ltesystem | Statische K e4lte |
| Energieeffizienzklasse | A+ |
| Ger e4uschpegel | 42 dB |
| Abmessungen (HxBxT) | 185 x 60 x 65 cm |
| Gewicht | 70 kg |
| Zus e4tzliche Funktionen | LED-Beleuchtung, Gem fcsefach, Glasregale |
| Wartung | Manuelles Abtauen empfohlen |
| J e4hrlicher Energieverbrauch | 300 kWh |
| Garantie | 2 Jahre |
| Sicherheitshinweise | Bel fcftungsgitter nicht blockieren |
Häufig gestellte Fragen - FR KCI35 BFF KELVINATOR
Questions des utilisateurs sur FR KCI35 BFF KELVINATOR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch FR KCI35 BFF - KELVINATOR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FR KCI35 BFF von der Marke KELVINATOR.
BEDIENUNGSANLEITUNG FR KCI35 BFF KELVINATOR
Deutsch Seite 18 - 25

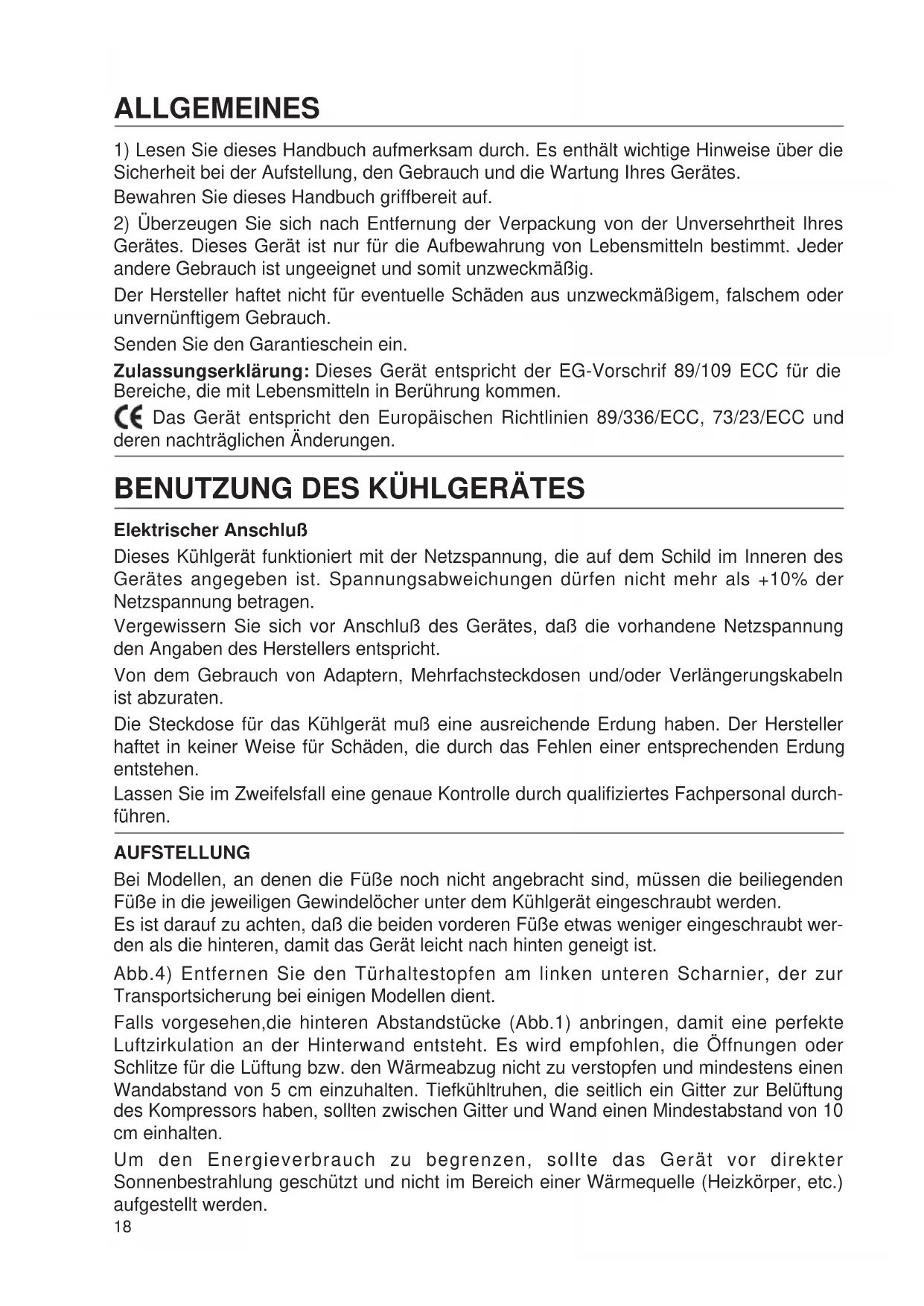

1) Lesen Sie theses Handbuch aufmerksam durch. Es enthalt wichtige Hinweise über die Sicherheit bei der Aufstellung, den Gebrauch und die Wartung Ihres Gerätes.
Bewahren Sie theses Handbuch griffbereit auf.
2) Überzeugen Sie sich nach Entfernung der Verpackung von der Universehrheit Ihr's Gerätes. Dieses Gerät ist nur für die Aufbewährung von Lebensmitteln bestimmt. jeder andere Gebrauch ist ungeeignet und somit unzweckmäßig.
Der Hersteller haftet nicht für eventuelle Schäden aus unzweckmäßigem, falschem oder unvernüftigem Gebrauch.
Senden Sie den Garantieschein ein.
Zulassungserklarung: Dieses Gerät entspricht der EG-Vorschrift 89/109 ECC für die Bereiche, die mit Lebensmitteln in Berührung kommt.
Das Gerat entspricht den Europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachträglichen Änderungen.
BENUTZUNG DES KÜHLGERÄTES
Elektrischer Anschluß
Dieses Kuhlgerät Funktioniert mit der Netzspannung, die auf dem Schild im Inneren des Gerätes angegeben ist. Spannungsabweichungen dürfen nicht mehr als +10% der Netzspannung betragen.
Vergewissern Sie sich vor Anschluß des Gerätes, daß die vorhandene Netzspannung den Angaben des Herstellers entspricht.
Von dem Gebrauch von Adaptern, Mehrfachsteckdosen und/oder Verlangerungskabeln ist abzuraten.
Die Steckdose für das Kuhlgerät muß eine ausreichende Erdung haben. Der Hersteller haftet in keiner Weise für Schäden, die durch das Fehlen einer entsprechenden Erdung entstehen.
Lassen Sie im Zweifelsfall eine genaue Kontrolle durch qualifiziertes Fachpersonal durchfuhren.
AUFSTELLUNG
Bei Modellen, an denen die FüBe noch nicht angebracht sind, müssen die beiliegenden FüBe in die jeweiligen Gewindelöcher unter dem Kuhlgerät eingeschraubt werden.
Es ist darauf zu halten, daß die beiden vorderen Fuße etwas weniger eingeschraubt werden als die hinteren, damit das Gerät leicht nach halten geneigt ist.
Abb.4) Entfernen Sie den Turhaltestopfen am linken unteren Scharnier, der zur Transportsicherung bei einigen Modellen dient.
Falls vorgesehen, die hinteren Abstandstücke (Abb.1) anbringen, damit eine perfekte Luftzirkulation an der Hinterwand entsteht. Es wird empfohlen, die Öffnungen oder Schlitze für die Lüftung bzw. den Wärmeabzug nicht zu verstopfen und mindestens einen Wandabstand von 5 cm einzuhalten. Tiefkuhltruhen, die seitlich ein Gitter zur Belüfung des Kompressors haben, sollenn zwischen Gitter und Wand einen Mindestabstand von 10 cm einhalten.
Um den Energieverbrauch zu begrenzen, sollte das Gerät vor direkter Sonnenbestrahlung geschützt und nicht im Bereich einer Wärmequelle (Heizkörper, etc.) aufgestellt werden.
Räume, deren Temperatur lange Zeit unter +16^ oder über +38÷ 43^ liegt, eignen sich nicht zur Aufstellung des Kuhlgerätes.
Achten Sie darauf, daß eine ausreichende Luftzirkulation gewährleistet ist.
Der Hersteller haftet nicht für Fehler, die aus fehlerhafter Aufstellung resultieren.
HINWEISE ZUR KORREKTEN UND HYGIENISCHEN EINLAGERUNG VON LEBENSMITTELN
Der korrekte Gebrauch des Kühlschranks und die Beachtung einiger einfacher Regel bei der Lagerung von Lebensmitteln leisten einen wesentlichen Beitrag zur betteren Aufbewährung des Kühlgutes.
Hinweise zur korrekten Einlagerung
Leicht verderbliche Speisen sollen im kaltesten Bereich des Kühlschranks (in der Regel unter, direkt über den Gemüseschalen) gelagert werden. Bereits gegartes, noch warmes Kühlgut sollte in luftdichte Behälter eingefüllt und erst nach Abkühlung in den mittleren Bereich des Kühlschranks eingelagert werden.
Obst und Gemüse sind in den darauf vergesehenen Gemüseschalen im unteren Bereich des Kühlschranks aufzubewahren.
Hinweise zur hygienschen Aufbewährung
Entfernen Sie die Umverpackung der Lebensmittel, bevor Sie diese in den Kühlschrank einlagern.
Frische Lebensmittel sollenn vor Einlagerung in Folie eingewickelt werden, damit sie länger frisch bleiben und eine Geruchsbildung vermieden wird.
Lagern Sie die Lebensmittel so ein, daß die Luftzirkulation im Inneren des Kühlschranks gewährleistet ist.
Reinigen Sie den Kühlschrankkinnenraum in regelmäßigen Abständen. Benutzen Sie hierzu einen umweltfreundlichen milden Haushaltsreiniger. Zur Beseitigung eventueller Gerüche und Bakterien konnen Sie Essigwasser benutzen.
INFORMATIONEN ZUR UMWELTFREUNDLICHEN ENTSORGUNG
Entsorgung der Verpackung
Entsorgen Sieitte die Verpackung ordnungsgemäß,indem Sie die verschiedenen Materialien (Styropor, Pappe, Kartonage usw) vorsortieren und getrennt in den damit vorgesehenen Abfallbehalttem deponieren.
Wenn Sie das Gerät nach Jahren außer Betriebnehmen, muß das Kätemittel entsorgt werden, bevör es zur Deponie transportiert wird.itte wenden Sie sich an ihren Fachhändler oder die vorhandenen communalen Entsorgungseinrichtungen.
Achtung
Dieses Gerät ist FCKW-frei. Der Kältekreislauf ist mit dem FKW R 134a gefüllt oder anderenfalls mit dem Naturgas R 600 a (zusätzlich FKW-frei). Genauere Informationen entnehmen Sieitte dem Typenschild im Inneren des Geräts.
Für die Reinigung dürfen keine anderen Gegenstände oder Verfahren eingesezt werden als die in dem entsprechenden Abschnitt dieser Bedienungsanleitung baschriebenen,um Beschädigungen des Geräts zu vermeiden.
Für die Geräte mit dem Kältemittel Isobutan (R 600 a) gilt
Isobutan ist ein umweltfreundliches, aber brennbares Naturgas. Es ist deshalb unver
zichtbar sicherzustellen, daß:
- das Gerät in einem Raum aufgestellt wird, in dem mindestens 3 Kubikmeter Rauminhalt frei sind;
- die Belüftungsöffnungen des Gerätes freigelassen und gereinigt werden;
- der Kuhlkreislauf des Geräts nicht beschädigt wird,[weder intern durch das Benutzenschneidender oder stechender Gegenstände noch extern durch das unsachgemäß Reinigen des Verflüssigers.
BENUTZUNG DES KÜHLSCHRANKTEILS
Um Aroma, Nährwert und Frische aller unterzubringenden Lebensmittel in der besten Weise zu bewahren, empfehlen wir, sie vorsichtshalber in Aluminium- oder Plastikfolie einzuwickeln oder in die damit vorgesehenen Behälter mit Deckel hineinzulegen. Dies verhindert außerdem, daß die Gerüche einander überlagern.
Wir raten, die Lebensmittel wie im folgenden beschrieben unterzubringen:
Bier und Milchprodukte: in der Turinnenseite des Gerätes.
Obst und Gemüse: Damit sie länger frisch bleiben, empfeht es sich, Obst und Gemüse in durchlächerten Plastikbeuteln in der Gemüseschale zu lagern.
Produkte in Dosen: Nachdem die Dose geöffnet worden ist, den restlichen Inhalt herausnehmen und in einem anderen Behältnis aufbewahren, das nicht aus Metall besteht.
Wichtig: Sorgen Sie für eine frei Luftzirkulation zwischen den entsprechenden Verpackungen.
Gekochte Lebensmittel nur im abgekühnten Zustand und Flüssigkeiten nur in Behätern mit Deckeln einlagen.
ZEICHENERKLÄRUNG
Kuhlschrank
Das Tiefkuhlfach eignet sich für die Aufbewährung von Lebensmitteln für kurze Zeit, ca. eine Woche.
Kuhlschrank
Das Tiefkuhlfach eignet sich für die Aufbewährung von Lebensmitteln für einen mittleren Zeitraum, ca.einen Monat.
Kuhlschrank
Das Tiefkuhlfach eignet sich für das Einfrieren und Tiefkühlen von Lebensmitteln für lange Zeit, ca. drei Monate.
Kühlschrank -Kuhl-Gefrierkombination
Das Symbol **** bedeutet, daß im Gefrierfach Gefriergut langfristig aufbewahrt werden kann und daß frische Lebensmittel eingefroren werden können.
TEMPERATUR EINSTELLLEN (siehe Abb. 2 - 2a)
Die Umgebungstemperatur, die Beladung und die Häufigkeit, mit der Sie die Geräteür öffnen, beeinflussen die Innentemperatur. Wenn Sie die Temperatureeinstellung ändern, kann es verkommen, daß das Kälteaggregat nicht augenblicklich anspringt, da es in einer Ruhephase ist. Die Temperatur wird durch das Drehen am Thermostat außen am Geräte eingestellt.
Wenn der Thermostatshalter auf "0" gestellt ist, ist das Gerät ausgeschelt, und das grüne Kontroll-Lämpchen leuchtet nicht. Das Symbol 0/1 bedeutet "Aus/Ein".
Wenn Sie den Drehknopf im Uhrzeigersinn drehen, senken Sie die Temperatren immer weiter ab. Es empfeihlt sich, den Thermostat knopf auf eine mittlere Position einzustellen. Wenn das Gerät halten geöffnet wird oder wenn grübere Mengen Kühlguts eingeführt werden, sollte der Thermostat hoher gestellt werden.
Um eine ideale Kuhltemperatur zu erreichen, empfeihlt es sich, den Thermostaten auf eine Position um 3 einzustellen.
DIE VORTEILE DER UMLUFT-KÄLTE IM GEFRIERBEREICH
Der große Vorteil der Umluft-Kälte liegt darüber, daß sich im Gefrierbereich überhaupt kein Eis bildet, so daß die Gefrierfächer frei von Reif bleiben. Die Kälte entsteht durch einen Verdampfer und wird durch einen kleinen Ventilator in die Gefrierfächer gleichmäßig verteil. Der Verdampfer entzieht auch die Feuchtigkeit der zirkulierenden Luft, die dann automatisch aus dem Gefrierbereich abgeleitet wird.
Durch die Technologie der Umluft-Kälte im Gefrierschrank haben Sie eineGPCe Reihe von Vorteilen:
a) Da sich kein Eis bildet, entfällt das muhselige Abtauen von Hand.
b) Da die Kälte im ganzen Gefrierschrank gleichmäßig verteilt wird, gibt es keine Temperaturunterschiede, so daß die Lebensmittel sehr schnell eingefroren werden und optimal tieftegeküht sind.
c) Gefrieren ohne Reifbildung besteht auch, daß das Gefriergut nicht zusammenklebt, sondern übersichtlich zur Hand ist.
d) Auch die Eiswürfel können leicht aus ihren Behältern herausgenommen werden. Sie können auch in großere Behälter umgefüllt und in großeren Mengen aufbewahrt werden, da sie nicht zusammenleben.
Im Kühlbereich kommt dagegen die bewährte staticische Kälteerzeugung zum Einsatz, welche die optimalen Aufbewahrungsbedingungen garantiert. Hier muß die Luft eine gewisse Feuchtigkeit haben, damit Obst und Gemüse nicht vertrocknen und möglichst fri-sch bleiben.
TIEFKUHLFACH
Das Fach mit dem *** -Zeichen ermöglicht das Einfrieren einer gewissen Menge an frischen Lebensmitteln bei einer Umgebungstemperatur bis +32^ .
Die Nahrungsmittelmenge, die innerhalb 24 Stunden bei einer Umgebungstemperatur von +25^ eingefroren werden kann, ist auf dem Typeschild angegeben. Außen dem konnen in dem Tiefkuhlfach Eiswurfel hergestellt werden. Bei den Kombinationen ist der untere Bereich des Gefrierbereiches eine 2-Sterne Zone.
Modellen mit Eiswurfelmaschine
Die Eswürfelmaschine ist im oberen linken Bereich untergebracht und ist durch Öffnen der Klapptür zu erreichen. Die Eswürfel werden in der darunterliegenden ausziehbaren Schale aufgefangen. Ist die Auffangschale voll, schaltet sich die Eswürfelmaschine automatisch aus. Für die Bedienung siehe Anleitung der Eswürfelmaschine.
Anweisungen für das Einfrieren
Etwa 6 Stunden vor dem Einfrieren sollenn Sie folgende Maßnahmen treffen:
- Modell mit Gefrierteil oben: Räumen Sie die bereits eingefrorenen Lebensmittel in den unteren Bereich des Tiefkühlfachs bzw. in die beidenlichen Kühlfächer. Lassen Sie den oberen Bereich frei für die einzufrierenden Lebensmittel.
- Kuhl-Gefrierkombination mit Tiefkuhlfach unter: Der Einfrierbereich ist gekennzeichnet durch das Symbol Verlegen Sie die bereits gefrorenen Speisen in die Aufbewährungsfacher, um Platz für das neue Gefriergut zu schaffen.
Um die Funktion Schnellgefrieren zu aktivieren, gehen Sie wie folgt vor:
-
Modell mit Schaltbrett außen (s. Abb. 2): Drücken Sie für ca. 3 Sekunden die Taste Super "3" am Schaltbrett; die gelbe Kontrollampe "2" leuchtet auf, um anzuzeigen, daß die Schnellgefrierphase angefangen hat. Nach 26 Stunden wird die Funktion Schnellgefrieren automatisch abgeschaltet und das Gerät keht zum normalen Betrieb zurück. Das gelbe Lämpchen "2" schaltet sich aus.
-
Modell mit hoher Tur (s. Abb..2a): Um die Funktion Schnellgefrieren zu aktivieren, drehen Sie den Thermostatschalter auf die Position "Super". Das gelbe Lampchen "2" auf dem Schaltbrett leuchtet auf, um anzuzeigen, daß die Schnellgefrierphase angefangen hat. Nach 26 Stunden wird die Funktion Schnellgefrieren automatisch abgeschelt und das Gerät kehrt zum normalen Betrieb zurück. Das gelbe Lampchen "2" schaltet sich aus. Drehen Sie den Thermostatschalter auf eine der Stufen des normalen Betriebs, also nicht auf "Super".
KÜHLSCHRANKFACH
Der zur Verpfugung stehende Platz ist reichlich und so angelegt, daß er auf bestmögliche Weise genutzt werden kann.
ABTAUEN
Die Kuhlzelle taut automatisch ab, während der Kompressor außer Betrieb ist. In diesen Pausen fließen die Wassertropfen, die sich aufgrund des auftauenden Eises bilden, in die damit vorgesehene Schale, die sich oberhalb des Kompressors befindet, der mit der entstehenden Wärme die Verdampfung bewirkt.
Es ist ratsam, die Lebensmittel oder die Behälter nicht direkt an die Rückwand zu stellen.
Getränkesponder
Bei einigen Modellen mit Getränkespender ist an der Innentür ein Flaschenbehälter mit Tropfenauffangschale angebracht.
Montage-und Bedienungsanleitungen:
1) Abb. 6A - Das Gitter "K" bis zum Stopper nach vorneziehen und den Behälter "H" von der Innentür nach oben herausnahmen.
2) Abb. 6B - Den Spender "Z" aus dem Behälter "H" Herausziehen, auf die Flascheschrauben und in den Behälter zurückstecken.
3) Abb. 6A - Den Behälter "H" von oben nach unter in die beiden Halterungen an der Innentür einrasten setzen und durch Drücken des Gitters "K" nach unter in der Innentür befestigen.
4) Abb. 6A - Nun ist der Getränkespender einsatzbereit. Zur Flüssigkeitsentnahme halten Sie ein Glas unter dem Spender und drücken Sie das Glas nach oben.
5) Abb. 6A - Zur Reinigung der Tropfenauffangschaleziehen Sie das Gitter "K" nach vorne hereaus, saubern Sie die Auffangschale und schiben Sie das ebenfls gereinigte Gitter wieder hinein.
HINWEIS: Bei früiger Nutzung des Spenders mit zuckerhaltigen Getränen sollen dieser ab und zu mit Wasser gereinigt werden.
REINIGUNG
Um eine Geruchsbildung zu vermeiden, ist eine periodische Reinigung des Geräteinneren wenigerstens 2 bis 3 Mal pro Jahr angebracht.
a) Vor Beginn eines jeder Säuberungs- oder Wartungsvorganges ist das Gerät durch Herausziehen des Steckers vom Stromnetz zu trennen. Das Stellen des Thermostatschalters auf "O" ist nicht ausreichend!
b) Die Lebensmittel und Eiswürfel aus dem Gerät Herausnahmen.
c) Das Geräteinnere mit lauwarmem Wasser mit einem Zusammen von 1 bis 2 Löffeln Natron reinigen, nachspullen und trocknen. AchtUNG: Kein Scheuer-, Spül- oder Lösungsmittel verwenden!
d) Bevor die Lebensmittel hineingelegt werden, muß das Gerät 1 Stunde laufen.
e) Reinigen Sie ab und zu das Wasserabflüßloch mit dem darauf vorgesehenen Zubehör (s. Abb. 5), das im Abflüßloch eingesteckt beiben soll.
Soll das Gerät langere Zeit nicht benutzt werden, ist nach gründlicher Reinigung die Tür anzulehnen und der Stecker nicht wieder in die Steckdose zu stecken.
TECHNISCHER KUNDENDIENST
Für eventuelle Reparaturen sollen Sie sich nur an einen vom Hersteller autorisierten Kundendienst wenden und die Verwendung von Originalersatzeilen verlangen.
"Im Servicefall wenden Sie sichitte an unseren authorisierten Werkskundendienst. Die Service-Nummer fur Deutschland 01805-625562 verbindet Sie automatisch mit dem zuständigen GIAS-Werkskundendienst in ihrer Naehe."
Eine Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen.
Falls Ihr Kuhlgerät nicht Funktionieren sollen oder nicht normal lauft, kontrollieren Sieitte folgende Punkte, bevor Sie den Kundendienst rufen:
| FEHLER | URSACHE | EINGRIFF |
| a) der Kompressor faktio-niert nicht | - Stecker Herausgezogen- Kabel des Steckers gelöst- Stromausfall | - Stecker hineinstecken- Stecker kontrollieren- Einschalten des Stros |
| b) der Kompressor faktio-niert, produziert aber keine Kälte | - Verschiedenes | - den Techniker des Kunden-dienstes rufen |
| c) der Kompressor faktio-niert für zu kurze Zeit | - Verschiedenes | - den Techniker des Kunden-dienstes rufen |
| d) der Kompressor faktio-niert zu lange oder ständig | - zu warme Umgebungstem- - peratur- Thermostat steht auf Max | den Regler des Thermostats gegen Uhrzeigersinn drehen |
| e) Tiefkühlfach nicht kalt genug | - übertriebene Benutzung des - Tiefkühlfachs- Umgebungstemperatur zu niedrig oder zu hoch- andere Urasachen | Hinweise des Herstellers beachten- der Betrieb ist sichergestell bei einer Umgebungstem-peratur zwischen +10°C und +38÷43°C- den Techniker des Kundendienstes rufen |
Sollte Ihr Gerät trotzdem nicht Funktionieren, rufen Sie den Kundendienst unter Nennung Ihres Modells (siehe Schild im Geräteinnenraum bzw. Garantieunterlagen): nur so wird ein Schneller Service möglich sein.
HINWEIS: Wenn Sie das Gerät abtauen, lauft der Kühlschrank nicht, selbst wenn das Gerät ans Stromnetz angeschlossen ist und das grüne Kontroll-lampchen 1 leuchtet (s.Abb.2). Nach Beendigung des Abtauvorgangs tritt das Gerät automatisch wieder in Funktion.
WECHSELBARER TÜRANSCHLAG (siehe Abb. 3)
1) Es ist ratsam, den Kuhlschrank hinzulegen oder um 45^ zu neigen, da an dem unteren Teil des Gerätes gearbeitet werden muß, um das untere Scharnier zu entfernen.
2) Falls vorhanden, den Sockel entfern.
3) Dasunte Scharnier (und die entsprechenden Unterlegscheiben) losen durch Lockern der Schrauben A, (wie in Abb. 3).
4) DieunteTuranlehnen.
5) Das mittlere Scharnier und die entsprechenden Unterlegscheiben durch Lockern der Schrauben B, wie in Abb. 3 offen. Bei den Modellen mit großer oberer Tur (Abb. 3c) offen Sie die Tur, entfernen Sie den Stöpsel M und den Verschluß L. Entfernen Sie erst dann die Schrauben, die das mittlere Scharnier befestigen.
6) Die obere Tur abnehmen. Wenn ein Türstopper vorhanden ist (Abb. 3d), entfernen Sie den Türstopper N auf der rechten Seite durch Drehen der entsprechenden Schraube. Entnahmen Sie aus der Zubehörtüte den linken Türstopper und befestigen Sieihn mit der vorhin entfernten Schraube.
7) Die Kunststoffdeckung vom Bedienfeld abnehmer, die das linke obere Scharnier bedeckt.
8) Den Stift C vom rechten oberen Scharnier abschrauben und links wieder anbringen. Bei den Modellen mit großer oberer Tur (Abb. 3b) entfern den Sie die Stöpsel F-G, den Bolzen D und das obere Scharnier durch Drehen der entsprechenden Schrauben. Entnehmen Sie aus der Zubehörtüte das obere linke Scharnier H und befestigen Sie es am Gehäuse mit den vorhin entfernten Schrauben; montieren Sie den Bolzen D mit der entsprechenden Unterlegscheibe sowie die Stöpsel F-G. Durchbohren Sie die Membrane des Stöpsels G, damit das Scharnier durchdringen kann.
9) Die Tur wieder anbringen undzar in umgekehrter Reihenfolge vorgehen (6-5-4-3-2). Achtung: Auch die Abstandsunterlegscheiben zwischen Tur und Scharnier anbringen.
10) Die eventuell vorhandenen Griffe konnen durch Drehen der entsprechenden Schrauben von der linken zur rechten Seite versetzt werden. Bei Griffen mit der Markenbezeichnung "M" (s. Abb. 7b) versetzen Sie diese über Kreuz von links nach rechts. Ziehen Sie den Markenaufkleber vom linken Griff ab. Entnehmen Sie den neuen Aufkleber vom mitgelieferten Zubehör, entfernen Sie die Schutzfolie und kleben Sieihn auf den rechten Griff in den darauf vorgesehenen Bereich.
11) Das Gerät wieder senkrecht stellen.
Anmerkung: Mit dem mittleren Scharnier konnen die Turen genau ausgerichtet werden.
WECHSELBARER TÜRANSCHLAG (siehe Abb. 7)
Für Modelle, bei denen das untere Scharnier jeweils rechts und links montiert ist.
1) Es ist ratsam, den Kuhlschrank um 45^ zu neigen.
2) Entfernen Sie die Schrauben (A), die das mittlere Scharnier befestigen.
3) Nehmen Sie die obere Tur ab.
4) Nehmen Sie das mittlere Scharnier ab.
5) Nehmen Sie dieunte Tur ab.
6) Schrauben Sie den Bolzen (B) des unteren rechten Scharniers ab und montieren Sie dieseus unten links wieder.
7) Entfernen Sie von der Bedienblende die Plastikblende, die das obere linke Scharnier verdeckt.
8) Schrauben Sie den Bolzen (B) des unteren rechten Scharniers ab und montieren Sie diese links wieder.
9) Montieren Sie die Türen wieder: Befolgen Sie damit die o.g. Schritte in umgekehrter Reihenfolge (5-4-3-2). Bringen Sie auch die Distanzmuttern an, wo diese vorhanden sind.
10) Die eventuell vorhandenen Griffe konnen durch Drehen der entsprechenden 24
Schrauben von der linken zur rechten Seite versetzt werden. Bei Griffen mit der Markenbezeichnung "M" (s. Abb. 7b) versetzen Sie diese über Kreuz von links nach rechts. Ziehen Sie den Markenaufkleber vom linken Griff ab. Entnehmen Sie den neuen Aufkleber vom mitgelieferten Zubehör, entfern den Sie die Schutzfolie und kleben Sieihn auf den rechten Griff in den darauf vorgesehenen Bereich.
11) Stellen Sie das Gerät wieder senkrecht auf.
SOLLTE DIE INNENLAMPE NICT MEHR FUNKTIONIEREN, ERSETZEN SIE THESE UNDER BEACHTUNG FOLGENDER SCHRITTE:
- Ziehen Sie den Stecker aus der Steckdose hersus.
- Nehmen Sie die Schutzabdeckung der Lampe ab. Bei den Modellen mit Deckenleuchteziehen Sie hierzu die Befestigungslaschen nach vorne und nach unten, bei den Modellen mit seitlich angebrachter Lampenfassung drucken Sie das Unterveril nach unten undziehen Sie es dann nach oben.
- Schrauben Sie die Gluhbirne ab und ersetzen Sie diese mit einer Original-Ersatzbirne.
- Montieren Sie die Schutzabdeckung und stecken Sie den Stecker wieder in die Steckdose.
