MANUALE UTENTE RBP 160 N ROSIERES

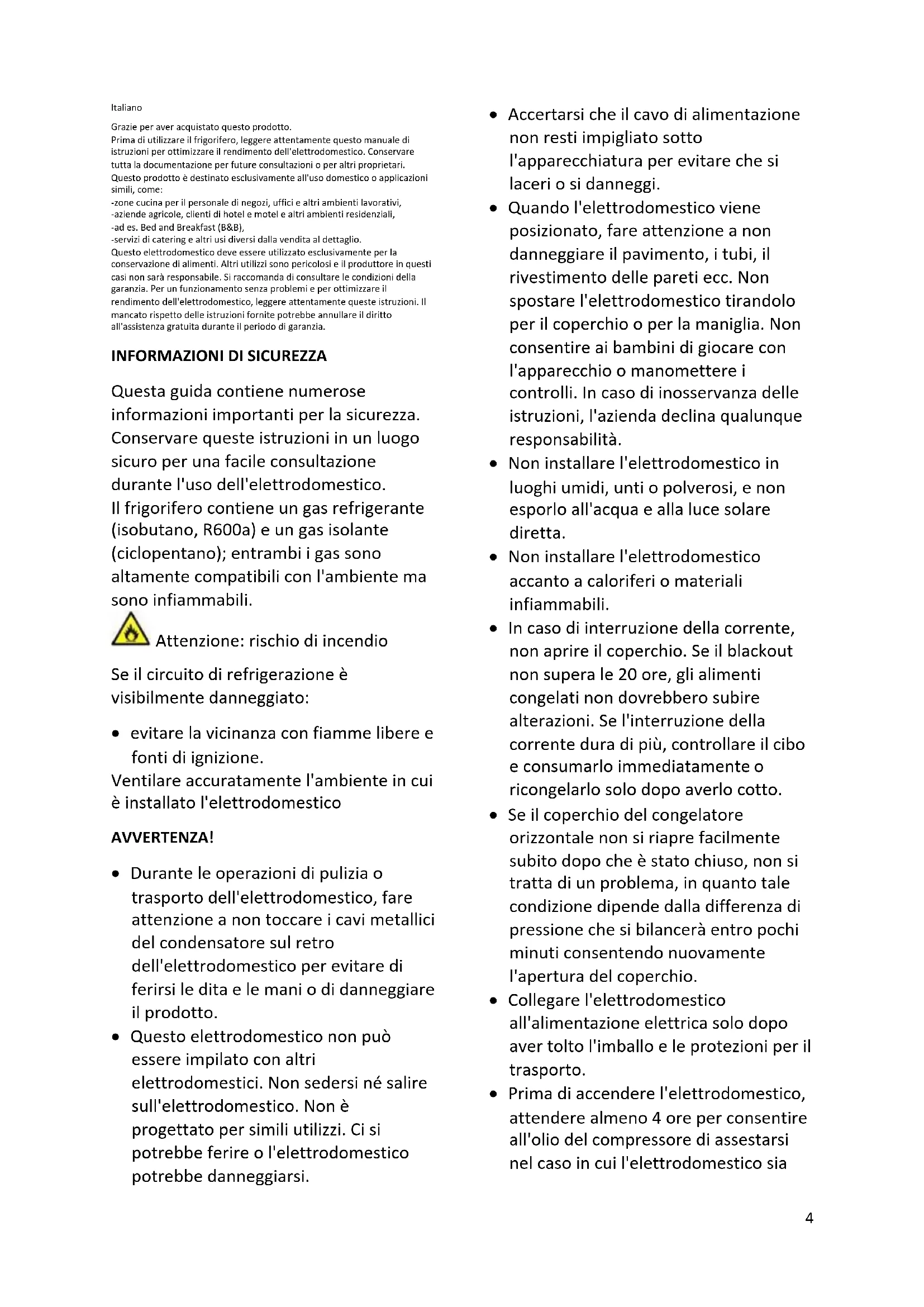

INFORMAZIONI DI SICUREZZA

Questa guida contiene numerose informazioni importanti per la sicurezza. Conservare queste istruzioni in un luogo sicuro per una facile consultazione durante l'uso dell'elettrodomestico. Il frigorifero contiene un gas refrigerante (isobutano, R600a) e un gas isolante (ciclopentano); entrambi i gas sono altamente compatibili con l'ambiente ma sono infiammabili. Attenzione: rischio di incendio Se il circuito di refrigerazione è visibilmente danneggiato:

• evitare la vicinanza con fiamme libere e fonti di ignizione. Ventilare accuratamente l'ambiente in cui è installato l'elettrodomestico AVVERTENZA!

• Durante le operazioni di pulizia o trasporto dell'elettrodomestico, fare attenzione a non toccare i cavi metallici del condensatore sul retro dell'elettrodomestico per evitare di ferirsi le dita e le mani o di danneggiare il prodotto.

• Questo elettrodomestico non può essere impilato con altri elettrodomestici. Non sedersi né salire sull'elettrodomestico. Non è progettato per simili utilizzi. Ci si potrebbe ferire o l'elettrodomestico potrebbe danneggiarsi.

• Accertarsi che il cavo di alimentazione non resti impigliato sotto l'apparecchiatura per evitare che si laceri o si danneggi.

• Quando l'elettrodomestico viene posizionato, fare attenzione a non danneggiare il pavimento, i tubi, il rivestimento delle pareti ecc. Non spostare l'elettrodomestico tirandolo per il coperchio o per la maniglia. Non consentire ai bambini di giocare con l'apparecchio o manomettere i controlli. In caso di inosservanza delle istruzioni, l'azienda declina qualunque responsabilità.

• Non installare l'elettrodomestico in luoghi umidi, unti o polverosi, e non esporlo all'acqua e alla luce solare diretta.

• Non installare l'elettrodomestico accanto a caloriferi o materiali infiammabili.

• In caso di interruzione della corrente, non aprire il coperchio. Se il blackout non supera le 20 ore, gli alimenti congelati non dovrebbero subire alterazioni. Se l'interruzione della corrente dura di più, controllare il cibo e consumarlo immediatamente o ricongelarlo solo dopo averlo cotto.

• Se il coperchio del congelatore orizzontale non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

• Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver tolto l'imballo e le protezioni per il trasporto.

• Prima di accendere l'elettrodomestico, attendere almeno 4 ore per consentire all'olio del compressore di assestarsi nel caso in cui l'elettrodomestico sia5 stato trasportato in posizione orizzontale.

• Utilizzare il congelatore solo per gli scopi previsti, ossia la conservazione e il congelamento di alimenti.

• Non conservare medicinali o materiali di ricerca nelle cantinette. Non conservare medicinali o materiali di ricerca che richiedano un controllo rigido della temperatura di conservazione, in quanto potrebbero deteriorarsi e provocare reazioni incontrollate e pericolose.

• Prima di qualunque intervento, scollegare il cavo di alimentazione dalla presa elettrica.

• Quando il prodotto viene consegnato, accertarsi che non sia danneggiato e che tutti i componenti e gli accessori siano in perfette condizioni.

• In caso di perdita nell'impianto di refrigerazione, non toccare la presa di corrente ed evitare l'uso di fiamme libere. Aprire la finestra e arieggiare l'ambiente. Rivolgersi al centro assistenza per chiedere la riparazione.

• Non adoperare adattatori né cavi di prolunga.

• Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani umide.

• Per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

• Se il cavo di alimentazione dell’elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.

• Non collocare o conservare materiali infiammabili o estremamente volatili (ad es. etere, benzina, GPL, propano, bombolette per aerosol, adesivi, alcool puro), in quanto possono provocare esplosioni.

• Non adoperare né conservare spray infiammabili (ad es. bombolette di vernice spray) accanto alle cantinette, in quanto potrebbero svilupparsi incendi o esplosioni.

• Non collocare oggetti e/o contenitori pieni d'acqua sopra l'elettrodomestico.

• Si sconsiglia l'uso di prolunghe e prese multiple.

• Non smaltire l'elettrodomestico nel fuoco. Fare attenzione a non danneggiare il circuito/i tubi di raffreddamento dell'elettrodomestico durante il trasporto e l'uso. In caso di danni, non esporre l'elettrodomestico al fuoco o a potenziali fonti di ignizione, e ventilare immediatamente l'ambiente in cui è installato.

• L'impianto di refrigerazione collocato nella parte posteriore e nella parte interna delle cantinette contiene refrigerante, per cui occorre particolare attenzione a non danneggiare i tubi.

• Non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.

• Non danneggiare il circuito di refrigerazione.

• Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.

• Non adoperare apparecchiature elettriche all'interno dei comparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.

• Tenere libere da ostruzioni le aperture di ventilazione sull'involucro del frigorifero.

• Non toccare gli elementi di raffreddamento interni, soprattutto6 con le mani bagnate, per evitare bruciature o lesioni.

• Non adoperare oggetti appuntiti o affilati (ad es. coltelli o forchette) per rimuovere il ghiaccio.

• Non utilizzare asciugacapelli, stufe o apparecchi simili per lo sbrinamento.

• Non adoperare coltelli o oggetti appuntiti per rimuovere brina o ghiaccio. Il circuito del refrigerante potrebbe danneggiarsi ed eventuali fuoriuscite potrebbero provocare danni oculari o incendi.

• Non adoperare dispositivi meccanici o altre apparecchiature per accelerare il processo di sbrinamento.

• Evitare nel modo più assoluto l'uso di fiamme libere o apparecchiature elettriche (ad es. stufe, pulitrici a vapore, candele, lampade a olio e altri oggetti simili) per accelerare lo sbrinamento.

• Non lavare con acqua la zona del compressore, ma dopo la pulizia strofinarla con un panno asciutto per evitare la formazione di ruggine.

• Tenere pulita la presa di corrente, in quanto l'eccesso di residui di polvere può causare incendi.

• Il prodotto è progettato e realizzato esclusivamente per l'uso domestico.

• Qualora il prodotto venga installato o utilizzato in ambienti commerciali o non residenziali, la garanzia potrebbe essere annullata.

• Il prodotto deve essere installato correttamente, posizionato e utilizzato secondo le istruzioni riportate nel manuale d'uso fornito in dotazione.

• La garanzia vale solo per i prodotti nuovi e non è trasferibile se il prodotto viene rivenduto.

• L'azienda declina qualunque responsabilità in caso di danni incidentali o consequenziali.

• La garanzia non limita in alcun modo i diritti dell'utente previsti dalla legge.

• Le cantinette non possono essere riparate dall'utente. Tutti gli interventi devono essere effettuati esclusivamente da personale qualificato. SICUREZZA DEI BAMBINI!

• Se occorre smaltire un vecchio prodotto con un lucchetto applicato allo sportello, accertarsi che venga lasciato in condizioni sicure per evitare il pericolo di intrappolamento di bambini.

• Questo elettrodomestico può essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

• Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.7

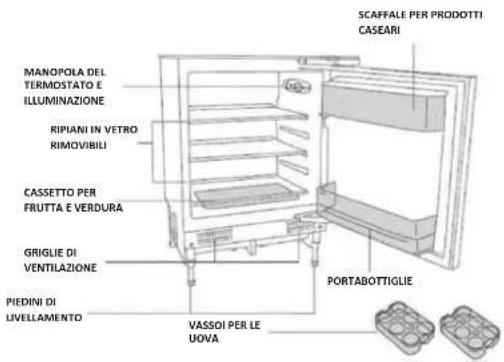

DESCRIZIONE DELL'ELETTRODOMESTICO

NOTA: L'immagine è fornita solo a scopo di riferimento e potrebbe essere diversa dall'aspetto del prodotto.

o I ripiani sono collocabili su una qualunque delle guide interne del frigorifero e sono dotati di una protezione antiscorrimento. o Per estrarre un ripiano: estrarre tutti gli alimenti riposti sul ripiano da rimuovere. Sollevare la parte anteriore del ripiano ed estrarlo con attenzione facendolo scorrere nelle scanalature.

2. Scarico dell'acqua di sbrinamento

o La parte interna del frigorifero è raffreddata dalla piastra collocata posteriormente. La parte inferiore è dotata di un canale e di uno scarico per l'acqua di sbrinamento o È importante che questo canale sia sempre privo di ostacoli (per una descrizione dettagliata della pulizia del canale, vedere "Foro di scarico di sbrinamento").

3. Cassetti e coperchio per frutta e verdura

o I cassetti per frutta e verdura sono collocati nella parte inferiore del frigorifero e sono dotati di un coperchio per evitare il deterioramento prematuro della frutta e della verdura.

4. Ripiano per prodotti caseari (scaffale nello sportello)

o Il ripiano per prodotti caseari è adatto alla conservazione di uova, formaggi e yogurt, ma anche per prodotti contenuti in piccole confezioni (tubetti, lattine ecc.).

5. Portabottiglie (scaffale nello sportello)

o Utilizzare il ripiano inferiore per riporre bottiglie di dimensioni non eccessive. IMPORTANTE: PER PROLUNGARE LA DURATA DEGLI SCAFFALI NEGLI SPORTELLI, EVITARE DI SOVRACCARICARLI.

UTILIZZO DEL FRIGO/DISPENSA

Prima dell'accensione o Accertarsi che l'elettrodomestico sia installato da una persona qualificata secondo le istruzioni fornite con il prodotto. o Dopo la consegna, attendere 8 ore prima di collegare l'elettrodomestico alla rete elettrica, allo scopo di stabilizzare il gas refrigerante dopo il trasporto. o Pulire la parte esterna dell'elettrodomestico e gli accessori rimovibili con una soluzione di acqua e detergente liquido. o Pulire la parte interna dell'elettrodomestico con una soluzione di bicarbonato di sodio sciolto in acqua tiepida. Al termine della pulizia, asciugare perfettamente la parte interna e gli accessori. o Alla prima accensione l'elettrodomestico potrebbe emettere un odore che scompare quando l'elettrodomestico comincia a raffreddarsi. Primo utilizzo o Dopo la prima accensione dell'elettrodomestico, regolare al massimo la manopola del termostato per 24 ore. o Quando si accende l'elettrodomestico per la prima volta, il compressore rimane in funzione per circa 24 ore o fino a quando il congelatore raggiunge una temperatura sufficientemente bassa. o Durante questo periodo è preferibile non aprire frequentemente lo sportello né collocare grosse quantità di alimenti. o Dopo questo periodo, è possibile regolare la manopola del termostato nella posizione normale. o Quando l'elettrodomestico viene spento o la spina viene staccata, attendere almeno cinque minuti prima di riaccenderlo o ricollegare la spina. Accensione dell'elettrodomestico e regolazione del termostato

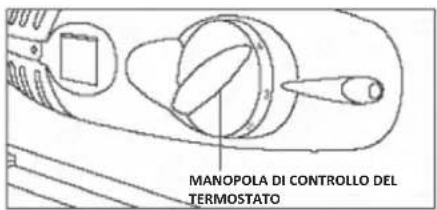

Accendere l'elettrodomestico collegandolo alla rete elettrica e regolare il termostato ruotando la manopola collocata sul lato destro del frigorifero. o Il termostato regola automaticamente la temperatura interna del frigorifero in base al numero di giri effettuati con la manopola: o Posizione <0>: l'elettrodomestico non raffredda ma la lampadina rimane in funzione. o Posizione <1>: massima temperatura interna. o Posizione <6>: minima temperatura interna. o La posizione ideale del termostato è compresa tra <3> e <4>. o Il frigorifero mantiene una temperatura di 4-6 °C. IMPORTANTE: il mantenimento della temperatura interna del frigo dipende dalla temperatura ambiente, dalla temperatura degli alimenti, dalla quantità di alimenti riposti nell'elettrodomestico e dalla frequenza di apertura dello sportello. o Nella posizione massima (<6>) la temperatura interna del frigorifero è

GRIGLIE DI VENTILAZIONE

PIEDINI DI LIVELLAMENTO

minima e il consumo energetico è maggiore. Non è necessario impostare questa posizione per lunghi periodi, ma è sufficiente regolare la manopola del termostato in una posizione compresa tra <3> e <4>. IMPORTANTE: durante il normale utilizzo, evitare di regolare il termostato su una posizione superiore a 5 per evitare il congelamento del foro di scarico di sbrinamento.

SISTEMAZIONE DEGLI ALIMENTI NEL FRIGORIFERO

o Per evitare l'aumento dell'umidità interna, non riporre alimenti caldi e liquidi in evaporazione nel frigorifero. o Avvolgere o coprire tutti gli alimenti, specialmente quelli di sapore forte. Utilizzare sacchetti o pellicole di polietilene, fogli di alluminio o carta oleata. Riporre i liquidi in bottiglie o contenitori coperti. o Per ottimizzare lo spazio interno del frigorifero, rimuovere le confezioni ingombranti degli alimenti. o Riporre gli alimenti rapidamente deperibili nella parte posteriore del frigorifero (quella più fredda). o Non collocare alimenti a contatto con la parete posteriore del frigorifero. o Organizzare gli alimenti in modo da consentire l'apertura completa dello sportello, riponendo con attenzione le bottiglie sui ripiani nella parte centrale del frigorifero in modo che non sporgano. o Alcune soluzioni organiche (ad es. gli oli contenuti nelle bucce di limone o di arancia e il burro inacidito) possono danneggiare i componenti interni in plastica. o Non aprire troppo spesso lo sportello del frigorifero e non lasciarlo aperto a lungo, altrimenti la temperatura interna aumenta e l'elettrodomestico consuma più energia. o Carne: avvolgerla in sacchetti di polietilene e collocarla sul ripiano in vetro sopra il cassetto per frutta e verdura. Conservare in questo modo la carne per periodi non superiori a 1-2 giorni. o Alimenti cotti, piatti freddi: coprirli prima di riporli su un ripiano. o Frutta e verdura: pulirla accuratamente e riporla nel cassetto per frutta e verdura. o Burro e formaggi: conservarli in contenitori ermetici, avvolgerli in fogli di alluminio o riporli in sacchetti di polietilene. Rimuovere quanta più aria possibile dai sacchetti. o Latte in bottiglia: tappare le bottiglie e riporle nel portabottiglie applicato allo sportello. o Aglio, patate, cipolle e banane possono essere conservati nel frigorifero SOLO in contenitori ermetici. RISPARMIO ENERGETICO Installazione: o Installare l'elettrodomestico in una posizione fresca. Se l'elettrodomestico è esposto alla luce solare diretta o viene collocato vicino al forno o altre fonti di calore, i consumi energetici aumentano sensibilmente. o Accertarsi che l'elettrodomestico sia installato in modo da non ostacolarne la ventilazione. Se la ventilazione è scarsa, i consumi energetici possono aumentare del 15%. Pulizia e manutenzione: o Per ottimizzare il rendimento, pulire di tanto in tanto le serpentine del condensatore (se presenti) sul retro del frigorifero. o Pulire la guarnizione dello sportello con acqua calda o un detergente neutro che non lascia residui. La tenuta della guarnizione dello sportello è fondamentale per l'efficienza dell'elettrodomestico. Utilizzo: o Non aprire lo sportello più del necessario. o Non regolare il termostato su una temperatura troppo bassa. Una variazione di appena 1 °C può aumentare i consumi energetici del 5%. Controllare la temperatura con un termometro. o La temperatura interna del frigorifero dovrebbe essere circa 3-4 °C. o Lasciare raffreddare gli alimenti prima di collocarli nell'elettrodomestico (evitando di lasciarli a temperatura ambiente per troppo tempo). o Se l'elettrodomestico rimarrà inutilizzato per lunghi periodi, spegnerlo, svuotarlo, pulirlo e lasciare lo sportello socchiuso. o Avendo un secondo elettrodomestico inutilizzato, spegnerlo e lasciare socchiuso lo sportello. Smaltimento: o Per lo smaltimento del vecchio frigorifero, attenersi alle norme locali per il riciclo dei clorofuorocarburi (CFC). Per le istruzioni, rivolgersi agli enti preposti alla tutela dell'ambiente.

PULIZIE E MANUTENZIONE

AVVERTENZA: PRIMA DI PULIRE L'ELETTRODOMESTICO, SCOLLEGARLO

DALLA RETE ELETTRICA. o Non versare o spruzzare acqua sull'elettrodomestico per pulirlo. o Pulire regolarmente il vano frigo con una soluzione di bicarbonato di sodio sciolto in acqua tiepida. o Pulire gli accessori separatamente con acqua e sapone. Non lavare gli accessori in lavastoviglie. o Non adoperare prodotti, saponi o detersivi abrasivi. o Dopo il lavaggio dell'elettrodomestico, strofinare la zona pulita con un panno morbido e asciugarla perfettamente. o Al termine della pulizia, asciugare le mani e ricollegare la spina alla rete elettrica. Foro di scarico di sbrinamento Lo sbrinamento avviene automaticamente nel vano frigo durante l'uso. L'acqua di sbrinamento viene raccolta nel vassoio per l'evaporazione ed evapora automaticamente. o Pulire regolarmente il foro di scarico con l'utensile fornito per evitare che l'acqua si raccolga nella parte inferiore del frigorifero invece di scorrere nel canale e nel foro di scarico di sbrinamento. IMPORTANTE: dopo la pulizia, togliere l'utensile per la pulizia dal foro di scarico per non ostruire l'ingresso dell'acqua di sbrinamento. o Versare un po' d'acqua nel foro di scarico per pulire il canale di scarico di sbrinamento. o Le confezioni degli alimenti non devono toccare la parete posteriore dell'elettrodomestico, altrimenti il processo di sbrinamento automatico si blocca e l'acqua viene deviata sulla base del frigorifero. o Per pulire il vassoio di evaporazione adoperare una soluzione di bicarbonato di sodio sciolto in acqua tiepida. IMPORTANTE: la formazione di alcune goccioline di ghiaccio sulla parete posteriore è normale e non indica un guasto dell'elettrodomestico. Sostituzione della lampadina

o Premere la parte posteriore del coperchio della lampadina fino a sbloccare i9 lati e sollevare il coperchio trasparente della lampadina. o Sostituire la lampadina con una lampadina nuova di potenza non superiore a 15 W (scegliere una lampadina E14 da 15 W). o Rimontare il coperchio della lampadina, attendere cinque minuti e ricollegare l'elettrodomestico alla rete elettrica. INSTALLAZIONE IMPORTANTE: prima dell'installazione e dell'uso, leggere attentamente le istruzioni e accertarsi che la tensione (V) e la frequenza (Hz) indicate sulla targhetta corrispondano a quelle della rete domestica. La targhetta è collocata sul bordo anteriore sinistro della parte interna del frigorifero. Il produttore declina ogni responsabilità in caso di inosservanza delle norme di prevenzione degli incidenti che regolano l'utilizzo e il funzionamento dell'impianto elettrico. Collegamento elettrico IL FRIGORIFERO È PROGETTATO PER L'INSTALLAZIONE PERMANENTE. Il collegamento dell'elettrodomestico deve essere effettuato da un elettricista qualificato, membro del NICEIC, in conformità agli standard IEE e alle normative locali. o Il frigorifero è dotato di una presa da 13 A. Se in futuro occorre sostituire il fusibile nella presa, è necessario utilizzare un fusibile da 13 A con approvazione ASTA (BS 1362). o Colori dei conduttori elettrici: Marrone: fase Blu: neutro Giallo/verde: terra o Se i colori dei conduttori elettrici dell'elettrodomestico non corrispondono ai contrassegni identificativi sui terminali della presa elettrica, procedere come indicato di seguito: Collegare il conduttore marrone al terminale contrassegnato con la lettera "F" (fase) o di colore rosso. Collegare il conduttore blu al terminale contrassegnato con la lettera "N" (neutro) o di colore nero. Collegare il conduttore giallo/verde al terminale contrassegnato con la lettera "T" (terra), con il simbolo della terra o di colore giallo/verde. o Una volta effettuato il collegamento, eliminare spezzoni e residui di fili elettrici. Fissare il morsetto del cavo alla guaina esterna. Scelta del luogo di installazione o L'elettrodomestico deve essere installato solo in luoghi a temperatura ambiente corrispondenti alla classe climatica indicata sulla targhetta dell'elettrodomestico. Se la temperatura ambiente non rientra negli intervalli indicati di seguito, l'elettrodomestico potrebbe non funzionare correttamente. Classe climatica Temperatura ambiente appropriata

o Non esporre l'elettrodomestico alla luce solare diretta, a fonti di calore costante o a temperature estreme (ad es. in prossimità di radiatori o caldaie). o Lo sportello deve aprirsi completamente senza incontrare ostacoli. o Collocare l'elettrodomestico in una posizione che consenta di accedere facilmente agli alimenti riposti. o Controllare se è disponibile una presa elettrica facilmente accessibile dopo l'installazione dell'elettrodomestico. Inversione dello sportello dell'elettrodomestico Effettuare questa procedura PRIMA di fissare lo sportello del mobile. Conservare per eventuali usi futuri i componenti rimossi dall'elettrodomestico per l'inversione dello sportello. AVVERTENZA: quando si aprono le cerniere, tenere presente la forza delle molle che potrebbe intrappolare le mani e provocare lesioni. Utensili necessari: o Cacciavite Phillips o Cacciavite a lama

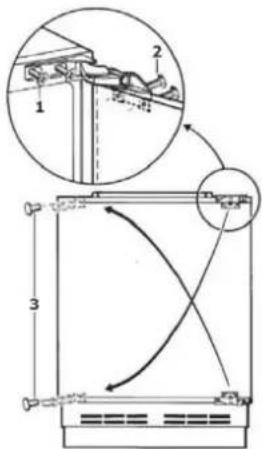

o Allentare le viti di ritenuta (1) sull'elettrodomestico e rimuovere con attenzione lo sportello. o Collocare lo sportello su una superficie soffice per evitare di danneggiarlo. o Fare leva per estrarre i tappi (3). o Inserire le viti di ritenuta (1) sul lato opposto dell'elettrodomestico. Avvitare le viti solo parzialmente. o Rimuovere le viti di ritenuta dello sportello (2) e invertire la posizione della cerniera superiore e di quella inferiore (come illustrato nella figura precedente). o Rimontare lo sportello dell'elettrodomestico e avvitare completamente le viti di ritenuta (1) e le viti di ritenuta dello sportello (2). o Inserire i tappi (3) nei fori esposti sul lato destro del vano. IMPORTANTE: al termine della procedura di inversione, accertarsi che lo sportello si apra e si chiuda correttamente senza ostacoli. Dopo l'inversione dello sportello, controllare la guarnizione per accertarsi che non sia piegata, ritorta o schiacciata, altrimenti rimarrà uno spazio tra la guarnizione e la parte interna dello sportello. o La guarnizione deve aderire perfettamente tutt'attorno allo sportello. o Se la guarnizione non aderisce perfettamente al vano:

1. Manipolare la guarnizione con un panno morbido caldo fino a quando non

aderisce perfettamente al vano e tutt'attorno allo sportello. Oppure

2. Utilizzare un asciugacapelli alla minima potenza e riscaldare lievemente le

zone della guarnizione dello sportello che non aderiscono perfettamente. Il calore ammorbidisce la guarnizione e ne facilita la manipolazione per collocarla nella posizione corretta. Giallo/verde: terra Marrone: fase 13 A Fusibile 13 A Morsetto del cavo Blu: neutro10 IMPORTANTE: LA GUARNIZIONE DELLO SPORTELLO DEVE ESSERE RISCALDATA A BASSA TEMPERATURA E PER BREVE TEMPO, ALTRIMENTI POTREBBE DANNEGGIARSI INVALIDANDO LA GARANZIA. Dimensioni dell'apertura del mobile La figura seguente illustra le dimensioni dell'apertura del mobile in cui installare l'elettrodomestico.

o L'elettrodomestico deve essere collocato su un pavimento a livello. Per ovviare a lievi dislivelli del pavimento, regolare i piedini di livellamento. Regolazione del basamento o dello zoccolo Se l'elettrodomestico viene installato sotto il top, è possibile fissare un basamento o uno zoccolo di finitura adatto ai mobili di cucina.

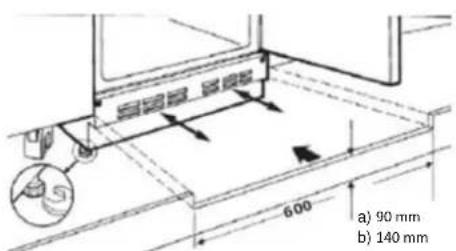

o Rimuovere la griglia sulla base dell'elettrodomestico svitando le viti laterali ed estrarre la griglia.

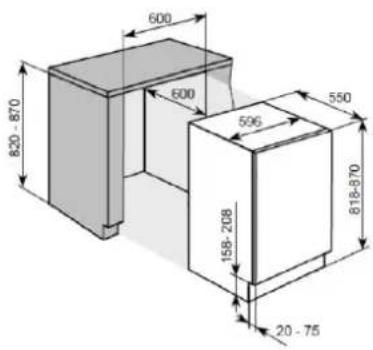

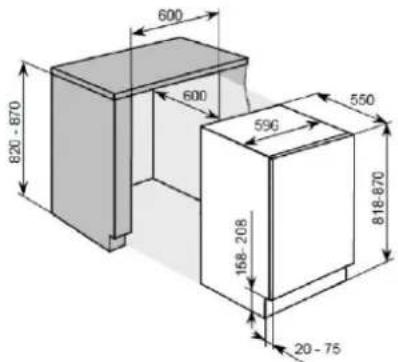

o Regolare l'altezza dei piedini con una chiave. o Se l'apertura è alta 820 mm, i piedini regolabili devono essere stretti completamente. o Se l'apertura è alta 870 mm, i piedini regolabili devono essere sollevati di 50 mm. o L'elettrodomestico deve essere a livello con la parte inferiore del top. IMPORTANTE: se l'elettrodomestico non è a livello, lo sportello e la guarnizione potrebbero danneggiarsi. o Praticare un foro per la ventilazione sul basamento o sullo zoccolo. Il foro deve essere largo 600 mm e alto da 90 a 140 mm, a seconda dell'altezza di regolazione dell'elettrodomestico. o Inserire il basamento o lo zoccolo e rimontare la griglia nella posizione originaria. IMPORTANTE: per garantire una corretta ventilazione è INDISPENSABILE praticare un foro delle corrette dimensioni sul basamento o sullo zoccolo (v. figura precedente).

Montaggio dello sportello del mobile all'elettrodomestico Se è necessario aprire lo sportello dell'elettrodomestico dall'altro lato, invertire lo sportello prima di procedere all'installazione (vedere "Inversione dello sportello"). Utensili necessari: o Metro o Pennarello sottile o Cacciavite a lama piccolo o Chiave IMPORTANTE: l'installazione dell'elettrodomestico richiede due persone.

1. Svitare le viti dai due bulloni di regolazione collocati sulla parte superiore

dello sportello dell'elettrodomestico e rimuovere la staffa di montaggio (1).

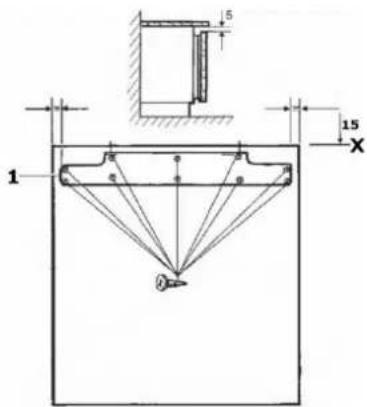

2. Misurare l'altezza dello sportello del mobile e marcare un punto a metà

della verticale della superficie interna dello sportello del mobile. Tracciare una linea dalla parte superiore dello sportello del mobile fino a circa metà sportello. o Collocare la staffa di montaggio (1) sulla parte inversa dello sportello dell'elettrodomestico. o Posizionare la parte centrale della staffa di montaggio sulla linea appena tracciata. Prendere nota della posizione della staffa di montaggio per accertarsi che sia montata correttamente (v. figura precedente). o La parte superiore della staffa di montaggio deve essere collocata a circa 15 mm di distanza dalla parte superiore dello sportello del mobile. In tal modo, rimane uno spazio di 5 mm tra la parte superiore dello sportello del mobile e il top. o Fissare la staffa di montaggio allo sportello del mobile con le viti fornite e un cacciavite Phillips. Avvitare completamente le viti.

3. Agganciare lo sportello del mobile a quello dell'elettrodomestico

accertandosi che i supporti sulla staffa di montaggio siano collocati sopra i bulloni di regolazione. a) 90 mm b) 140 mm11

4. Regolare con un cacciavite la distanza sulla sezione inferiore dei bulloni di

regolazione. La distanza deve essere circa 9 mm (v. figura precedente).

5. Fissare la staffa inferiore alla parte inferiore dello sportello del mobile e

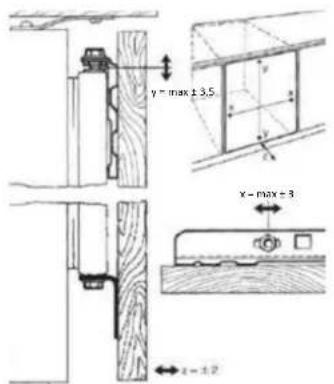

sotto lo sportello dell'elettrodomestico. o È possibile effettuare lievi regolazioni della posizione dello sportello del mobile agendo sulle viti sulla parte superiore e inferiore dello sportello dell'elettrodomestico. Effettuare queste regolazioni fino a quando lo sportello del mobile è a livello.

6. Inserire il coperchio sulla parte superiore dell'elettrodomestico fino a

quando scatta in posizione.

7. Aprire lo sportello dell'elettrodomestico.

o Con il trapano e una punta adatta, forare il top per applicare la staffa. IMPORTANTE: la punta del trapano deve essere adatta al materiale del top. o Fissare la staffa sulla parte inferiore del top con le viti fornite. IMPORTANTE: avvitare completamente le viti. o Se l'elettrodomestico viene installato sotto un top di granito, utilizzare le staffe a "L" fornite per fissare il frigorifero ai lati del vano. Con il trapano e una punta adatta, sul lato opposto a quello delle cerniere praticare i tre fori sul lato del vano per applicare la staffa. o I fori ovali devono trovarsi sopra le posizioni delle cerniere inutilizzate sulla parte anteriore dell'elettrodomestico. Fissare la staffa alla parte anteriore dell'elettrodomestico con le due viti. Accertarsi che lo sportello si apra e si chiuda senza ostacoli e controllare la tenuta dello sportello.

SOLUZIONE DEI PROBLEMI

IMPORTANTE: se il frigorifero non funziona correttamente, prima di rivolgersi all'assistenza consultare la lista di controllo seguente. Il frigorifero non funziona o non si accende o Accertarsi che la spina sia interamente inserita nella presa elettrica. o Accertarsi che la rete elettrica funzioni (ad es. assenza di corrente o fusibile bruciato). o Accertarsi che il termostato interno dell'elettrodomestico non sia posizione di spegnimento. o Accertarsi che la tensione di alimentazione corrisponda a quella indicata sulla targhetta dell'elettrodomestico. Il frigorifero non raffredda a sufficienza o Accertarsi che il frigorifero non sia sovraccarico e che le confezioni degli alimenti non siano troppo vicine tra loro. o Impostazione del termostato insufficiente; scegliere una temperatura più fredda. o Accertarsi che lo sportello si chiuda perfettamente e che non sia stato lasciato aperto per molto tempo. o Accertarsi che la ventilazione dell'elettrodomestico sia adeguata. Il frigorifero è rumoroso o La circolazione del gas refrigerante nelle tubazioni dell'elettrodomestico potrebbe produrre lievi rumori, anche se il compressore non è in funzione. o Se il rumore aumenta o se l'elettrodomestico è più rumoroso del normale, accertarsi che sia a livello, che la parte posteriore non tocchi altri oggetti e che nel frigorifero non siano riposti oggetti che sbatacchino. Sulla parete posteriore del frigorifero si è formato il ghiaccio o Accertarsi che gli alimenti non siano stati riposti troppo all'interno e che non tocchino la parete posteriore. IMPORTANTE: la formazione di alcune goccioline di ghiaccio sulla parete posteriore è normale e non indica un guasto dell'elettrodomestico. Presenza d'acqua alla base del frigo o perdita d'acqua dal frigorifero o Vedere "Foro di scarico di sbrinamento" (pag. 15). NON TENTARE DI RIPARARE L'ELETTRODOMESTICO DA SOLI. In caso di intervento dell'assistenza in garanzia, se il tecnico che ispeziona l'elettrodomestico scopre un problema non dovuto a un guasto dell'elettrodomestico, la riparazione sarà a pagamento. L'elettrodomestico deve essere accessibile al tecnico per le riparazioni. Se l'elettrodomestico è installato in maniera tale che il tecnico ritenga che possa danneggiarsi o danneggiare la cucina, la riparazione non verrà effettuata (ad esempio se l'elettrodomestico è stato piastrellato, sigillato con sigillante, ostruito anteriormente con il basamento o altri ostacoli di legno). Fare riferimento alle condizioni della garanzia riportate sulla scheda ricevuta assieme all'elettrodomestico.

Sull'unità è riportato il simbolo di conformità alla Direttiva europea 2012/19/UE relativa allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE). Le apparecchiature elettriche ed elettroniche di scarto contengono sostanze inquinanti (pericolose per l'ambiente) e componenti riutilizzabili. Le apparecchiature elettriche ed elettroniche di scarto devono essere sottoposte a trattamenti specifici per rimuovere e smaltire adeguatamente tutte le sostanze inquinanti e per recuperare e riciclare i materiali. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dalle apparecchiature elettriche ed elettroniche di scarto: Le apparecchiature elettriche ed elettroniche di scarto non devono essere gestite come rifiuti domestici. Le apparecchiature elettriche ed elettroniche di scarto devono essere consegnate negli appositi punti di raccolta gestiti dagli enti comunali o da aziende regolarmente registrate. In molti paesi è prevista la raccolta a domicilio delle apparecchiature elettriche ed elettroniche di scarto di dimensioni notevoli. In molto paesi, quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è obbligato a prelevarlo gratuitamente alla consegna di quello nuovo, purché sia di tipo equivalente e abbia le stesse funzioni di quello fornito.

Conformità L'applicazione del contrassegno sul prodotto garantisce la conformità a tutti i requisiti in materia di sicurezza, salute e ambiente previsti dalla legge.13
