Caratteristiche tecniche	Lavastoviglie Klarstein 10032913
Capacità	6 coperti
Programmi di lavaggio	5 programmi (intensivo, normale, eco, rapido, risciacquo)
Consumo d\'acqua	6 litri per ciclo
Consumo energetico	0,61 kWh per ciclo
Livello di rumore	49 dB
Dimensioni	55 x 50 x 43 cm
Peso	23 kg
Utilizzo	Comandi elettronici con display LED
Manutenzione	Filtri lavabili, serbatoio per sale e brillantante accessibili
Sicurezza	Sistema di protezione contro le perdite
Informazioni generali	Ideale per spazi piccoli, installazione facile

Domande frequenti - 10032913 Klarstein

La lavastoviglie non si accende, cosa fare?

Verificate che l\'apparecchio sia correttamente collegato e che la presa funzioni. Assicuratevi inoltre che il pulsante di accensione sia in posizione \"On\".

Residui di detersivo rimangono nel comparto dopo il lavaggio, cosa fare?

Verificate che il comparto del detersivo non sia ostruito e che il detersivo utilizzato sia compatibile con la vostra lavastoviglie. Provate a pulire il comparto.

La lavastoviglie fa un rumore anomalo durante il ciclo, cosa fare?

Assicuratevi che le posate non blocchino i bracci spruzzatori. Verificate inoltre che l\'apparecchio sia livellato e stabile.

Perché l\'acqua non defluisce correttamente?

Verificate che il filtro e il tubo di scarico non siano ostruiti. Assicuratevi inoltre che il tubo di scarico sia installato correttamente.

La lavastoviglie lascia macchie sulle stoviglie, cosa fare?

Ciò può essere dovuto a un dosaggio insufficiente di detersivo o a un\'acqua troppo dura. Provate ad aumentare la quantità di detersivo o a utilizzare un addolcitore d\'acqua.

Come impostare il programma di lavaggio?

Consultate il pannello di controllo per selezionare il programma desiderato. Fate riferimento al manuale d\'uso per istruzioni dettagliate su ogni programma.

La lavastoviglie emette un codice di errore, cosa significa?

Consultate il manuale d\'uso per il codice di errore specifico. Ogni codice ha un significato che può indicare un problema particolare.

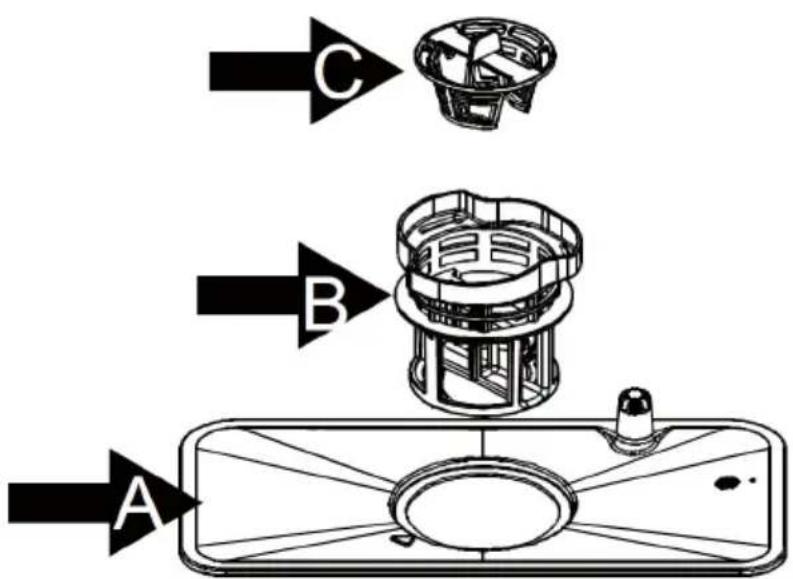

Come pulire il filtro della lavastoviglie?

Rimuovete il filtro situato sul fondo dell\'apparecchio, sciacquatelo con acqua calda e rimuovete i residui di cibo. Rimettetelo a posto una volta pulito.

La lavastoviglie perde acqua, cosa fare?

Verificate le guarnizioni della porta e i tubi per individuare eventuali perdite. Assicuratevi inoltre che la lavastoviglie sia livellata.

Come mantenere la mia lavastoviglie?

Pulite regolarmente il filtro, verificate i bracci spruzzatori per eventuali ostruzioni e utilizzate prodotti per la pulizia della lavastoviglie secondo le raccomandazioni del produttore.

MANUALE UTENTE 10032913 Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 101

Guida rapida 102

Descrizione del prodotto e pannello di controllo 103

Installazione 105

Avvertenze per il primo utilizzo 107

Caricare correttamente la lavastoviglie 112

Programmi di lavaggio 115

Messa in funzione e utilizzo 116

Pulizia e manutenzione 117

Ricerca e risoluzione dei problemi 119

Smaltimento 121

Dichiarazione di conformità 121

DATI TECNICI

Numero articolo 10032912, 10032913
Alimentazione 220-240 V ~ / 50 Hz

Leggere tutte le avvertenze e conservare il manuale per future consultazioni.

Avvertenze generali

• Il dispositivo non è adatto ad uso commerciale, ma solo casalingo e in ambienti simili.
• Bambini a partire da 8 anni e persone con limitate capacità fisiche e psichiche possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile del loro controllo riguardo alle funzioni e alle procedure di sicurezza. Bambini a partire da 8 anni possono pulire e manutenere il dispositivo solo con il dovuto controllo.
• Il dispositivo è progettato per l'utilizzo casalingo in locali chiusi. Non immergere il dispositivo e il cavo di alimentazione in acqua o altri liquidi.
• Staccare la spina prima di procedere a pulizia o manutenzione. Utilizzare un panno umido e un detergente delicato per la pulizia e asciugare il dispositivo con un panno asciutto.
• Per ridurre il rischio di folgorazione in caso di guasti o malfunzionamenti, il dispositivo deve essere collegato a una presa di corrente con messa a terra. Se non si è sicuri che la presa elettrica soddisfi questi standard, consultare un elettricista. Collegare il dispositivo solo a prese elettriche con tensione corrispondente a quella indicata sul dispositivo.
• Non modificare la spina. Modifiche o sostituzioni della spina possono essere realizzate solo da tecnici specializzati.
  • Non sedersi o poggiarsi sullo sportello della lavastoviglie.
• Accendere il dispositivo solo dopo aver installato correttamente tutti i componenti.
• Aprire lo sportello durante il funzionamento solo facendo estrema attenzione, in quanto potrebbero fuoriuscire spruzzi d'acqua.
  • Non posizionare oggetti pesanti sullo sportello aperto per evitare che il dispositivo si ribalti.

1 Accendere il dispositivo Premere Power e aprire lo sportello.

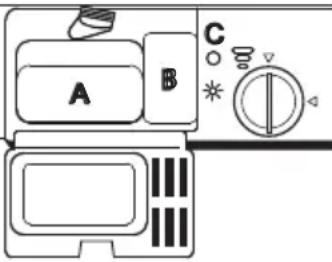

2	Aggiungere il detergente	Riempire il contenitore grande (A) prima di ogni lavaggio. Riempire il contenitore piccolo solo per programmi con prelavaggio.
3	Controllare il brillantante	L'indicazione C mostra se c'è brillantante a sufficienza.
4	Controllare il sale L'indicazione C mostra se c'è brillantante a sufficienza.
5	Riempire la lavastoviglie	Rimuovere residui di cibo dalle stoviglie e ammorbidire resti bruciacchiati sulle pentole. Seguire le avvertenze per caricare la lavastoviglie.
6	Selezionare il programma	Chiudere lo sportello e premere il tasto dei programmi fino a raggiungere quello desiderato.
7	Avviare la lavastoviglie	Aprire il rubinetto dell'acqua e premere Start/Pausa. Dopo 10 secondi si attiva il programma.
		Cambiare il programma:Il programma può essere cambiato fino a quando il detergente per i piatti non si è disciolto. In caso contrario, è necessario aggiungerlo nuovamente. Premere per 3 secondi Start/Pausa per interrompere il programma in corso. Selezionare un nuovo programma e avviarlo.
		Aggiungere stoviglie:Aprire leggermente lo sportello e attendere che i rotori di lavaggio si siano fermati. Aggiungere le stoviglie, chiudere lo sportello e la lavastoviglie riprende il funzionamento in automatico dopo 10 secondi.
		Se il dispositivo viene spento durante un programma:Se il dispositivo viene spento nel mezzo di un programma, selezionare nuovamente il programma dopo averlo riacceso, in modo che la lavastoviglie riprenda dal punto in cui era stata spenta.
8	Apagar el aparato	Appena il programma è terminato, viene emesso un segnale acustico per 8 secondi. Premere Power per spegnere il dispositivo. Se non si spegne il dispositivo, passa in modalità standby e si spegne automaticamente dopo 30 minuti.
9	Cerrar la toma de agua y descargar la bandeja	Attendere 15 minuti prima di togliere le stoviglie, dato che saranno bollenti dopo l'asciugatura e molto fragili. Inoltre asciugheranno più rapidamente in questo modo. Dopo 15 minuti, è possibile togliere le stoviglie.

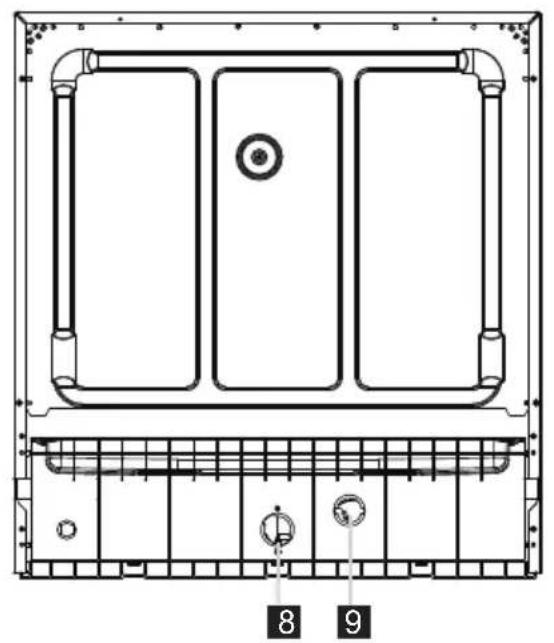

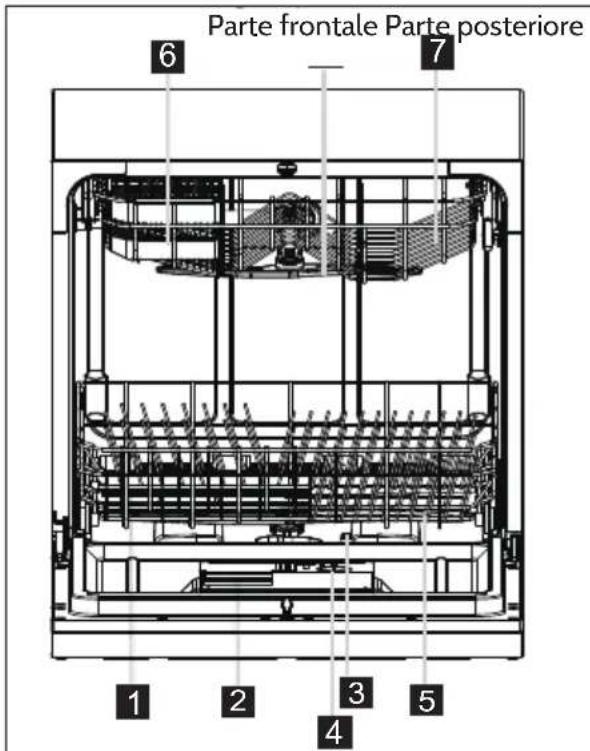

Parte frontale Parte posteriore 6 7 1 2 3 5 4

8 9

1 Contenitore del sale
2 Contenitore del detergente 6 Ripiano per bicchieri
3 Sistema di filtraggio 7 Cestello
4 Contenitore del brillantante 8 Ingresso acqua
5 Rotori di lavaggio 9 Uscita acqua

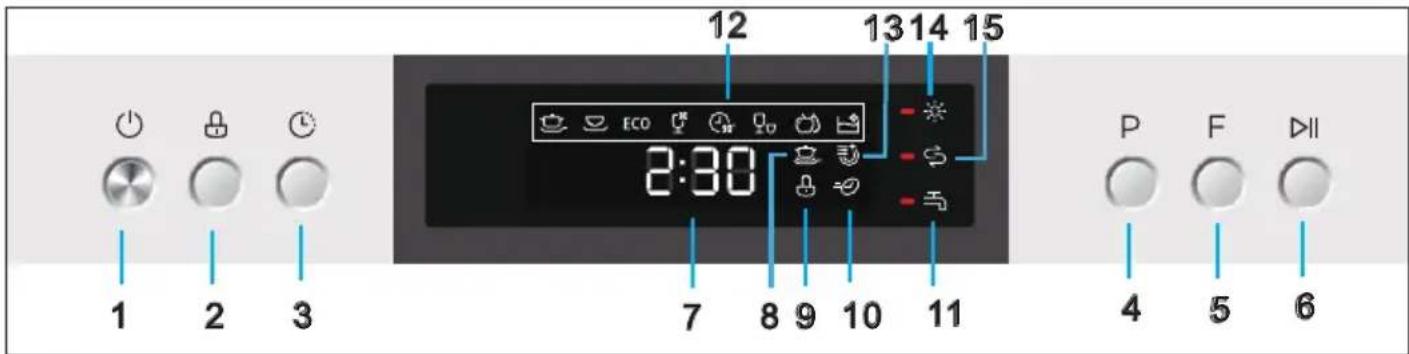

1 2 3 12 13 14 15 2:30 7 8 9 10 11 P F DII 4 5 6

1	Power: accendere e spegnere il dispositivo	9	Indicazione: protezione per bambini attiva
2	Protezione per bambini: bloccare il programma
3	Avvio ritardato: premere il tasto se si desidera avviare il programma più tardi
		10	Indicazione: ciclo rapido
4	Programma: premere il tasto per selezionare il programma
		11	Indicazione: rubinetto
		12	Indicazione del programma
5	Display: mostra il tempo rimanente e lo stato del dispositivo
		13	Indicazione: extra asciutto
6	Start/Pausa: avviare o mettere in pausa la lavastoviglie
7	Display: indica il tempo rimanente e lo stato di funzionamento (lavaggio, avvio ritardato, ecc.)	14	L'indicazione del brillantante si accende quando è necessario aggiungerne.
8	Indicazione: lavaggio extra 15		L'indicazione di avvertimento indica la necessità di aggiungere sale.

INSTALLAZIONE

• Posizionare il dispositivo vicino a un punto di afflusso e scarico dell'acqua e a una presa elettrica.
• Assicurarsi che i tubi flessibili e la spina siano accessibili in ogni momento.

Montaggio del dispositivo

Posizionare il dispositivo nel luogo desiderato. Il retro deve essere rivolto verso la parete. I lati verso il mobile in cui è incassato o la parete. La lavastoviglie è dotata di uno scarico dell'acqua che può essere fatto passare a destra o a sinistra, in modo da facilitare l'installazione.

Collegamento alla rete elettrica

Non utilizzare prolunghe o adattatori. Assicurarsi che la presa abbia messa a terra e che rispetti le normative locali. Collegare il dispositivo solo a prese elettriche con tensione corrispondente a quella del dispositivo. Se la spina non è adatta alla presa, farla sostituire da un tecnico.

Montare e smontare l'ingresso dell'acqua

Utilizzare nuovi tubi flessibili per il collegamento. Non utilizzare tubi vecchi. La pressione dell'acqua deve essere tra 0,04-1 MPa. Se la pressione è inferiore, consultare un tecnico.

• Montare il tubo di afflusso: srotolare completamente il tubo di afflusso di sicurezza dal supporto sul retro del dispositivo. Fissare l'estremità a vite a un rubinetto da 3/4 di pollice. Aprire completamente il rubinetto prima dell'utilizzo.
• Smontare il tubo di afflusso: chiudere il rubinetto. Svitare il tubo dal rubinetto.

IMPORTANTE: assicurarsi che il tubo sia avvitato saldamente al rubinetto. Se il collegamento non è stato mai utilizzato o è rimasto inutilizzato per lungo tempo, far scorrere prima un po' di acqua dal rubinetto, fino a quando esce acqua pulita. Questa misura permette di evitare che particelle presenti nell'acqua danneggino o otturino la valvola di ingresso.

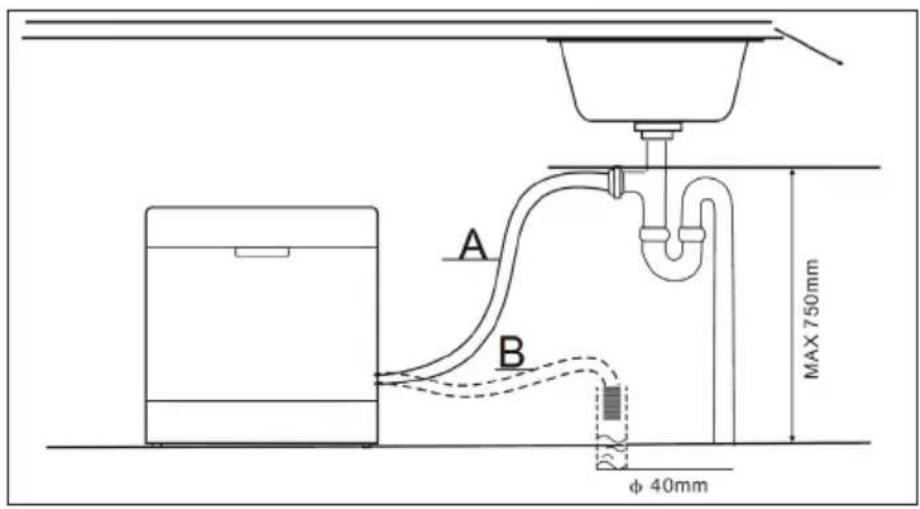

Montare lo scarico dell'acqua

Inserire il tubo di scarico dell'acqua nel condotto di scarico con un diametro minimo di 4 cm o lasciarlo penzolare nello scarico. Assicurarsi che il tubo non sia piegato. Utilizzare le fascette incluse in consegna per fissarlo. Il condotto di scarico dell'acqua (A) non deve trovarsi ad un'altezza oltre 75 cm e il tubo di scarico (B) non deve essere immerso in acqua, per evitare un flusso di ritorno.

IMPORTANTE: fissare il tubo di scarico al condotto con le fascette incluse in consegna, in modo che non si muova, causando fuoriuscite di acqua.

Raccogliere l'acqua di scarico

Se lo scarico si trova oltre a 1 metro sotto al dispositivo, non è possibile condurre l'acqua direttamente nello scarico. In tal caso, è necessario raccogliere l'acqua in un contenitore appropriato, che si trova più in profondità rispetto alla fuoriuscita dell'acqua.

Tubo di prolunga

Se è necessario un tubo di prolunga, utilizzare una tipologia simile e assicurarsi che non sia più lungo di 4 metri. Tubi più lunghi possono avere un effetto negativo sulla capacità pulente della lavastoviglie.

Avviare la lavastoviglie

Controllare i seguenti punti prima di avviare la lavastoviglie:

• La lavastoviglie deve essere in bolla e completamente installata.
  • La valvola di ingresso è aperta.
• I collegamenti di afflusso sono montati completamente e tengono.
• Il cavo è inserito.
  • L'alimentazione di corrente è attivata.
• I tubi di afflusso e scarico sono montati e fissati saldamente.
• Tutto il materiale di imballaggio e le pellicole sono stati rimossi

AVVERTENZE PER IL PRIMO UTILIZZO

Mettere il sale per la lavastoviglie

• Utilizzare sale adatto alla lavastoviglie. Tutti gli altri tipi di sale, ad esempio da tavola, possono rovinare il dispositivo. Il produttore non si assume responsabilità per danni scaturiti dall'utilizzo di sale sbagliato.
• Aggiungere il sale prima di iniziare un programma di lavaggio completo. In tal modo, si evita che i grani di sale e l'acqua salata rimangano sul fondo della macchina, provocando corrosione.

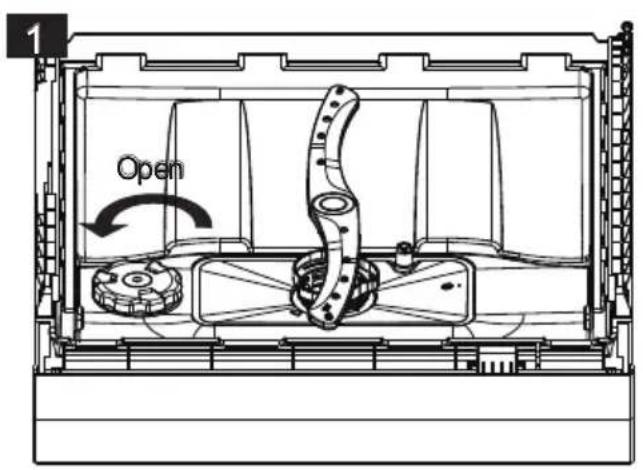

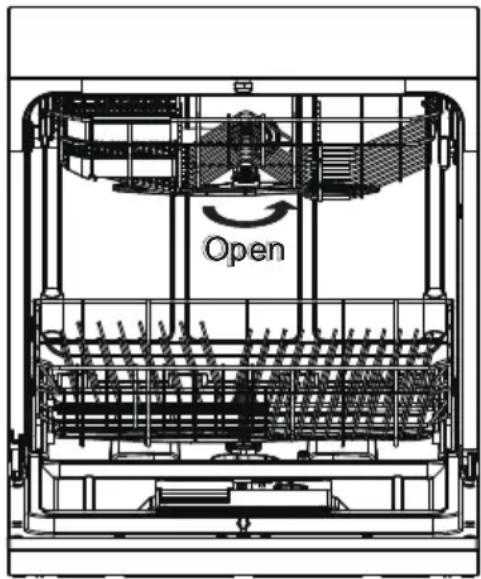

1 Open

• Rimuovere il cestello e svitare il tappo del contenitore per il sale (1).
• Aggiungere un litro di acqua nel contenitore del sale prima del primo lavaggio.

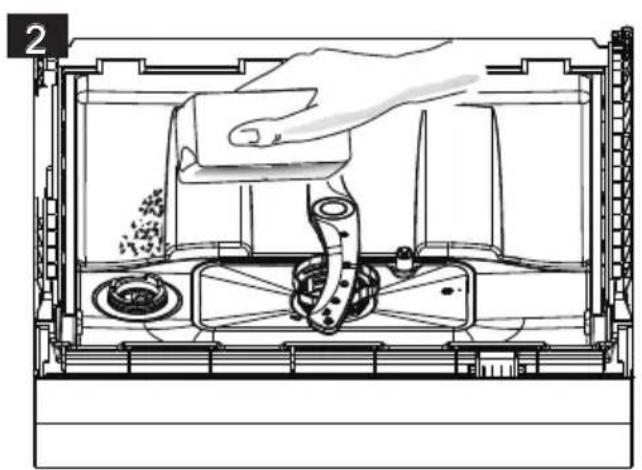

• Inserire l'imbuto incluso in consegna nel contenitore e aggiungere 1,5 kg di sale per lavastoviglie (2). La fuoriuscita di acqua dal contenitore è normale.
• Avvitare il tappo in senso orario.
• La spia di controllo del sale si spegne una volta che il contenitore è stato riempito e il sale si è disciolto.
• Dopo lo riempimento, avviare subito un programma di lavaggio. In caso contrario, il sistema di filtraggio, la pompa o componenti importanti potrebbero venire danneggiati dall'acqua salata.

AVVERTENZA: il contenitore del sale deve essere riempito di nuovo quando la spia di controllo si accende. A seconda del grado di scioglimento del sale, la spia potrebbe accendersi anche se c'è ancora sale nel contenitore. Se ci sono macchie di sale dopo il lavaggio, avviare un programma rapido o di prelavaggio, per rimuovere il sale in eccesso.

Impostare la quantità di sale per lavastoviglie

1. Aprire l'impostazione del sale

Non appena il dispositivo è stato acceso, chiudere lo sportello entro 1 minuto e tenere premuto per 5 secondi Start/Pausa per raggiungere la modalità d'impostazione.

2. Selezionare la quantità di sale

Premere Start/Pausa per selezionare la giusta impostazione in base al grado di durezza dell'acqua locale.

L'impostazione si cambia nella seguente sequenza: H1 > H2 > H3 > H4 > H5 > H6.

3. Terminare l'impostazione del sale

Una volta selezionata l'impostazione corretta, attendere 5 secondi, fino a quando il dispositivo abbandona la modalità di impostazione e passa in modalità standby.

Gradi di durezza dell'acqua

Durezza dell'acqua		Impostazione addol-citore	Indicazione digitale Note
^^1	mmol/ l^2
0-5 0-0	9 1 H1			(1) Grado di durezza tedesco(2)Millimoli,grado internazionale della durezza(*) Predefinito al primo avvio
6-11 1.0-2	0 2 H2
12-17 2.1-3	0 3 H3
18-22 3.1-4	0	4*	H4
23-34	4.1-6.1	5 H5
35-55	6.2-8.0	6	H6

Inserire il brillantante

Il brillantante evita la formazione di gocce d'acqua sulle stoviglie, che lasciano macchie e aloni. Il dispositivo è progettato per l'uso di brillantante liquido. Il vano per il brillantante si trova all'interno dello sportello, accanto al contenitore del detergente per i piatti. Per aggiungere detergente, aprire il tappo e aggiungere brillantante fino a quando l'indicazione di controllo diventa nera. Il vano per il brillantante ha una capacità di 110 ml. Il brillantante viene aggiunto automaticamente al lavaggio, in modo che le stoviglie vengano risciacquate al meglio e si asciughino senza aloni. Utilizzare brillantante adatto alla lavastoviglie. Riempire il vano del brillantante solo con brillantante e non con altre sostanze detergenti, come detergenti per piatti o detersivo per piatti liquido, altrimenti si danneggia il dispositivo.

Aggiungere brillantante

Quando l'indicazione del brillantante si accende, è possibile controllare la quantità residua tramite la finestrella. Se il vano è pieno, l'indicazione è nera. Se la quantità diminuisce, l'indicazione diventa sempre più chiara. Assicurarsi che il vano sia sempre pieno almeno fino a ¼.

1. Ruotare il tappo verso sinistra e toglierlo.
2. Aggiungere brillantante nel vano. Non riempire il vano eccessivamente.
3. Riposizionare il tappo e ruotarlo verso destra.

Assicurarsi di non riempire troppo il vano, per evitare la formazione eccessiva di schiuma! Pulire eventuale liquido fuoriuscito con un panno vecchio e non dimenticare di rimettere il tappo.

Impostare la quantità di brillantante

La quantità di brillantante può essere impostata su 4-6 livelli. Iniziare con il livello 4. Se ci sono troppe macchie e l'asciugatura non è buona, aumentare il livello rimuovendo il tappo e girando la manopola su 5. Se continuano a esserci problemi con macchie e asciugatura, aumentare il livello fino a quando le stoviglie sono prive di macchie e aloni. L'impostazione consigliata è "4", così come l'impostazione di fabbrica. Se ci sono striature appiccicose sulle stoviglie o aloni bluastri sui bicchieri o sulle posate, ridurre la quantità di brillantante.

5 4 3 2 6 1 ↑ MAX

Tipi di detergenti per piatti

Le sostanze di lavaggio chimiche dei detergenti per piatti sono importanti per dissolvere sporco e incrostazioni e rimuoverli dal dispositivo. Quasi tutti i detergenti per piatti in commercio sono adatti allo scopo. I nuovi detergenti in polvere non contengono fosfato, causando la mancanza dell'effetto addolcente del fosfato stesso. In tal caso, è necessario aggiungere sale nel contenitore anche se il grado di durezza dell'acqua è di 0-6°dH. Se si utilizza detergente senza fosfato con acqua dura, possono risultare macchie bianche su stoviglie e bicchieri. In tal caso, utilizzare una dose maggiore di detergente per piatti per ogni lavaggio. Detergenti senza cloro hanno un basso potere sbiancante e di conseguenza non rimuovono al meglio colorazioni e macchie. In tal caso, impostare una temperatura di lavaggio maggiore.

Detergenti per piatti concentrati

Sulla base della composizione chimica, i detergenti per piatti si suddividono in due gruppi:

• Detergente convenzionali alcalini con componenti caustiche
• Detergenti deboli alcalini con enzimi naturali

Pastiglie per lavastoviglie

Le pastiglie di diverse marche si dissolvono con diversi tempi nel dispositivo. Per questo motivo, a volte il risultato di lavaggio nei programmi brevi non è soddisfacente. Se si utilizzano le pastiglie, impostare un programma di lavaggio più lungo, in modo che si dissolvano.

NOTA: alcune pastiglie sono adatte solo per modelli con funzione 3 in 1 o programma 3 in 1.

Inserire il detergente per i piatti

Riempire il contenitore per il detergente sempre prima di iniziare un programma e seguire le indicazioni sulla tabella dei programmi. Questa lavastoviglie necessita minori quantità di detergente e brillantante rispetto ad altri modelli sul mercato. In genere, è sufficiente un cucchiaio di detergente per un carico normale. In caso di sporco ostinato, è necessaria una maggiore dose di detergente. Mettere il detergente nel vano poco prima di iniziare il programma, altrimenti potrebbe inumidirsi e non dissolversi al meglio.

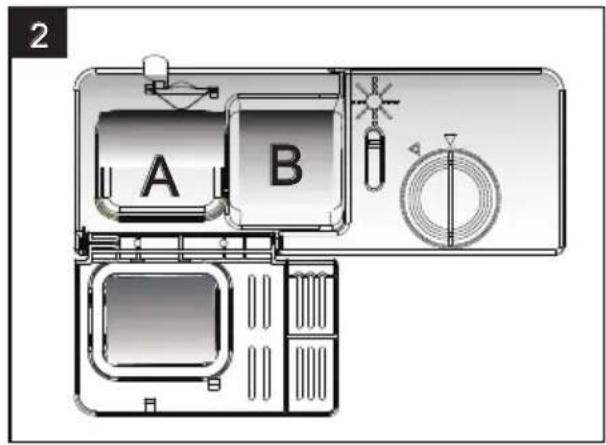

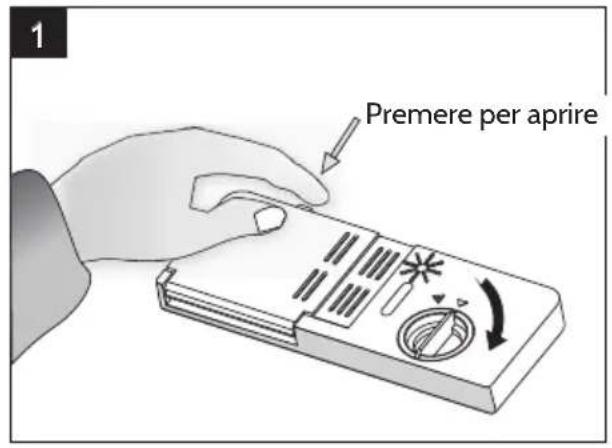

Come riempire il contenitore del detergente

Premere per aprire

2 A B

• Se il contenitore è chiuso, premere sul blocco per aprirlo.
• Mettere il detergente appena prima di avviare il programma.
• Utilizzare solo detergente per lavastoviglie.

Mettere il detergente nel vano corretto

A = vano principale per il detergente B = vano per il detergente di prelavaggio

• Rispettare le indicazioni del produttore sulla confezione riguardo a dosaggio e conservazione.
  • Chiudere il coperchio fino al bloccaggio.
• Se le stoviglie sono molto sporche, aggiungere una dose ulteriore di detergente nel vano di prelavaggio. Il detergente sarà utilizzato già nella fase di prelavaggio.

AVVERTENZA: La quantità di detergente corretta si trova al capitolo “Programmi di lavaggio”. In base al livello di sporco e alla durezza dell'acqua, possono esserci differenze. Fare attenzione anche alle indicazioni del produttore sulla confezione del detergente per piatti.

CARICARE CORRETTAMENTE LA LAVASTOVIGLIE

• Consigliamo di utilizzare solo stoviglie adatte alla lavastoviglie.
• Utilizzare solo detergenti delicati, come descritto nel capitolo precedente "Tipi di detergenti per piatti".
• Per stoviglie sensibili al calore, consigliamo programmi a bassa temperatura.
• Per evitare danni, non togliere bicchieri e posate dalla lavastoviglie subito dopo la fine del programma.

Stoviglie e posate non adatte

Stoviglie e posate non adatte Stoviglie e posate parzialmente adatte
Posate con manici in legno, corno o madreperlaStoviglie di plastica non resistenti al caloreVecchie posate con parti incollate, non resistenti al calorePosate o stoviglie rivestiteOggetti in latta e rameCristalloOggetti in acciaio non inossidabileStoviglie in legnoStoviglie e posate di plastica	Particolari tipologie di vetro, dato che con il tempo potrebbero diventare opacheComponenti in argento e alluminio, dato che potrebbero cambiare colore con il tempoStoviglie smaltate, dato che con il passare dei lavaggi la smaltatura potrebbe scomparire

A cosa bisogna fare attenzione quando si carica la lavastoviglie

Rimuovere grossi residui di cibo. Ammorbidire i resti presenti sulle padelle. Non è necessario sciacquare i piatti prima di metterli in lavastoviglie. Posizionare gli oggetti nella lavastoviglie come segue:

• Mettere nella lavastoviglie tazze, bicchieri, pentole e padelle in modo che il lato interno sia rivolto verso il basso.
• Oggetti curvi devono essere posizionati in verticale, in modo che l'acqua possa fuoriuscire.
• Posizionare gli oggetti in modo che non possano cadere.
• Assicurarsi che i rotori di lavaggio possano muoversi liberamente e che non siano bloccati dalle stoviglie o da altri oggetti che sporgono.
• Non lavare piccoli componenti nella lavastoviglie, dato che possono facilmente cadere dal cestello.
• Assicurarsi che le posate non si sovrappongono e che non si coprano a vicenda.
• Per evitare che i bicchieri si rompano, evitare di posizionarli in contatto tra loro.
• Posizionare grossi oggetti difficili da pulire nel cestello.
• Oggetti lunghi e affilati devono essere posizionati in orizzontale nel cestello, per evitare lesioni.
• Per ottenere risultati ottimali, non caricare eccessivamente la lavastoviglie.

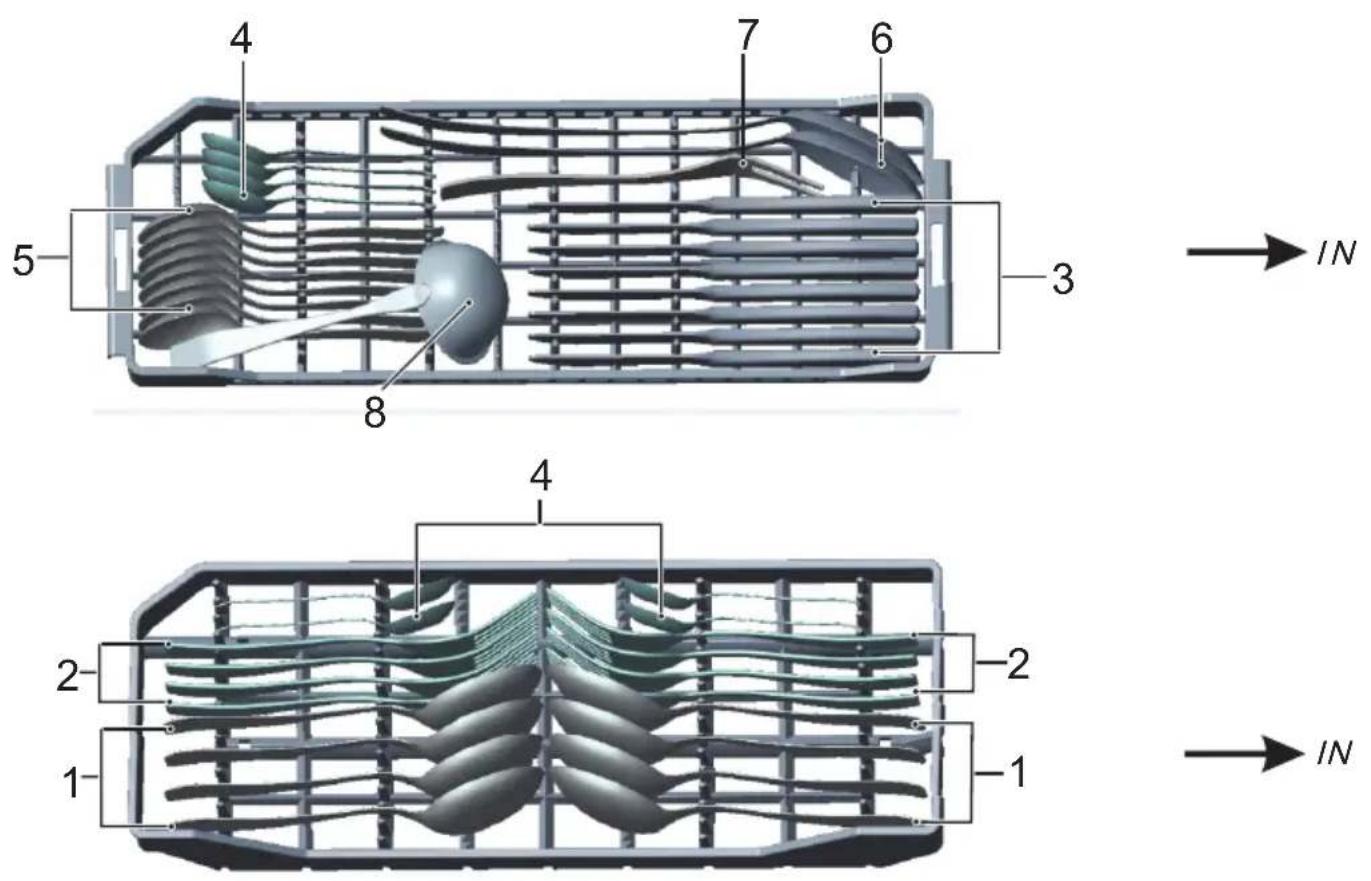

Caricamento corretto dei cestelli e del ripiano per le posate

Stoviglie

Posate

1 Cucchiöffel 2 Farchete 3 Coltelli 4 Cucchiöffel

5 Cachiedlöfesert 6 Cachieplöfervire 7 Försviergäbe ser- vire 8 Mestolo per salse

Mettere gli oggetti leggeri nel ripiano superiore. Il peso non deve superare i 2 kg.

Mettere le singole posate nel ripiano apposito nelle posizioni indicate (v. immagine) e assicurarsi che le stoviglie non si tocchino o sovrappongano, in modo che vengano pulite correttamente.

IMPORTANTE: assicurarsi che non sporga nulla dal ripiano delle posate. Posizionare posate affiliate sempre con la parte tagliente verso il basso e assicurarsi che le posate non siano in contatto tra loro. Posizionare posate lunghe al centro.

Programma Descrizione Ciclo di lavaggio		Detergente lavaggio pre/principale	Durata in minuti	Consumo kWh	Consumo litri
Intenso	Per sporco ostinato, come pentole, padelle e stoviglie con resti di cibo induriti	Prelavaggio (50 °C)Lavaggio (65 °C)RisciacquoRisciacquo (70 °C)Asciugatura	4/20 g o3-in-1-Tabb	160 1,25 12,5
Normale	Per stoviglie non delicate con livello normale di sporco	Prelavaggio (45 °C)Lavaggio (60 °C)RisciacquoRisciacquo (68°C)Asciugatura	4/20 g o tab 3 in 1	150 1,05	12,5
ECO(*EN 50242)	Per sporco normale, come pentole, piatti, bicchieri e padelle leggermente sporche	PrelavaggioLavaggio (45 °C)Risciacquo (65 °C)Asciugatura	4/20 g o tab 3 in 1 18	5 0,72 8
Vetro	Per carichi leggermente sporchi, come vetro e ceramica	Lavaggio (45 °C)RisciacquoRisciacquo (60 °C)Asciugatura	4/20 g o tab 3 in 1	95 0,71	10,5
90 Min.	Per stoviglie e bicchieri leggermente sporchi	Lavaggio (45 °C)Risciacquo (68 °C)Asciugatura	24 g o tab 3 in 1	90 1,15	11
-Rapido	Programma breve per stoviglie leggermente spor-che che non necessitano asciugatura extra	Lavaggio (45 °C)RisciacquoRisciacquo (55 °C)	15 g	35	0,52 7
Frutta	Programma per le macchie di frutta	Risciacquo	-	15	0,01
Autopulizia	Efficace autopulizia della lavastoviglie	Lavaggio (70 °C)RisciacquoRisciacquo (65 °C)Asciugatura	18 g 50	0,8	7

*EN50242: questo programma è stato utilizzato per il test con le seguenti impostazioni:
carico standard: 8 coperti
impostazione brillantante: 6
consumo energetico (spento): 0,45 W
consumo energetico (acceso): 0,49 W

Avviare/interrompere un programma

1. Tirare fuori i cestelli, caricarli e reinserirli nel dispositivo.
2. Mettere il detergente per piatti e chiudere lo sportello.
3. Attaccare la spina e aprire completamente il rubinetto dell'acqua.
4. Premere più volte il tasto per i programmi e selezionare un programma di lavaggio nella sequenza seguente: Intenso>Normale>ECO>Vetro>90 min.>Rapido.
5. Non appena viene selezionato un programma, il relativo simbolo sul display si accende. Premere Start/Pausa per avviare la lavastoviglie.

Cambiare il programma

Se possibile, è meglio cambiare programma di lavaggio subito dopo l'avvio. In caso contrario, può essere che il detergente si sia già disciolto e che sia stato condotto insieme all'acqua fuori dalla macchina. In tal caso, mettere di nuovo il detergente.

Premere Start/Pausa per più di 3 secondi. Il dispositivo entra in standby ed è possibile cambiare programma.

Se si apre lo sportello a dispositivo funzionante, la macchina si ferma automaticamente. Se si richiude lo sportello e si preme Start/Pausa, il dispositivo si riavvia dopo 10 secondi.

• Una delle spie dei programmi si illumina: standby o pausa
• Una delle spie dei programmi lampeggia: dispositivo in funzione

AVVERTENZA: se si apre lo sportello durante un programma, la lavastoviglie si arresta. Se si richiude lo sportello e si preme Start/Pausa, il dispositivo si riavvia dopo 10 secondi.

Aggiungere stoviglie

Finché il vano del detergente non si è aperto, è possibile aggiungere stoviglie.

1. Aprire lo sportello leggermente per fermare i rotori di lavaggio.
2. Una volta fermi, aprire lo sportello completamente.
3. Aggiungere le stoviglie.
4. Chiudere lo sportello.
5. Se si richiude lo sportello e si preme Start/Pausa, il dispositivo si riavvia dopo 10 secondi.

A fine programma

A fine programma viene emesso un segnale acustico per 8 secondi. Premere Power per spegnere il dispositivo. Chiudere il rubinetto dell'acqua e aprire lo sportello della lavastoviglie. Aspettare qualche minuto prima di svuotare il dispositivo, dato che le stoviglie sono molto calde dopo l'asciugatura e sono molto fragili. Svuotare prima il cestello inferiore, per evitare che goccioli acqua da quello superiore su quello inferiore.

PULIZIA E MANUTENZIONE

Sistema di filtraggio

Il filtro evita che grossi residui e resti di cibo finiscano nella pompa. Il sistema di filtraggio è composto da filtro grossolano, filtro piatto (filtro principale) e filtro fine.

Filtro grossolano (C)

Il filtro raccoglie residui grossi, come ossa o schegge di vetro. Per rimuoverli dal filtro, estrarlo con cautela e svuotarlo.

Filtro fine (B):

Filtra sporco e residui di cibo ed evita che tornino sulle stoviglie durante il lavaggio.

Filtro principale (A):

Un particolare ugello sul rotore di lavaggio sminuzza residui di cibo e particelle di sporco, che vengono condotti nello scarico.

Smontare il sistema di filtraggio per la pulizia

C B A

Il sistema di filtraggio rimuove sporco e residui di cibo, permettendo di riportare l'acqua pulita nel circolo per il lavaggio. Per ottenere le migliori prestazioni dal dispositivo, il filtro deve essere pulito una volta alla settimana. Consigliamo di rimuovere sporco e residui di grandi dimensioni dopo ogni lavaggio e di sciacquare il filtro con acqua corrente.

IMPORTANTE: non utilizzare mai la lavastoviglie senza filtro. Se il filtro non viene pulito regolarmente, le prestazioni di lavaggio diminuiscono e le stoviglie possono venire danneggiate.

1. Ruotare il filtro grossolano (C) in senso antiorario ed estrarlo.
2. Smontare il filtro.
3. Una volta pulito il filtro, reinserirlo nella sequenza indicata.

Avvertenze importanti per la pulizia del filtro

• Pulire il filtro grossolano con una spazzola.
• Non colpire i filtri durante la pulizia, altrimenti potrebbero piegarsi e influire negativamente sulle prestazioni della lavastoviglie.

Pulire la lavastoviglie

• Pulire il pannello di controllo con un panno leggermente umido e asciugarlo poi con cura.
• Trattare l'alloggiamento con una cera lucidante adatta.
  • Non utilizzare oggetti taglienti, spugne abrasive o detergenti aggressivi per la pulizia.
• Pulire il bordo dello sportello con un panno inumidito con acqua calda. Non utilizzare spruzzatori per evitare che penetri acqua nel sistema di chiusura

Come proteggere il dispositivo da danni dovuti al gelo

Seguire le seguenti procedure in inverno per evitare danni dovuti al gelo. Realizzare i seguenti passaggi dopo ogni lavaggio durante l'inverno.

1. Staccare la spina.
2. Chiudere l'afflusso dell'acqua e rimuovere il tubo di afflusso dalla valvola di ingresso.
3. Far scaricare l'acqua da tubo e valvola in un contenitore.
4. Rimontare il tubo sulla valvola.
5. Rimuovere il filtro sul fondo della vasca e assorbire l'acqua residua con una spugna.

Pulire i rotori di lavaggio

Per pulire regolarmente e decalcificare i rotori di lavaggio, è possibile rimuoverli.

Per svitare il rotore superiore, tenerlo saldamente al centro e ruotarlo in senso orario.

Tirare quello inferiore verso l'alto per rimuoverlo. Lavare i rotori in acqua calda e sapone e pulirli con una spazzola. Rimontarli correttamente una volta finito.

Come prendersi cura della lavastoviglie

• Dopo ogni lavaggio: chiudere l'afflusso dell'acqua e lasciare lo sportello leggermente aperto per far uscire l'aria umida.
• Staccare la spina: staccare sempre la spina prima di effettuare pulizia o manutenzione sul dispositivo.
• Non utilizzare solventi o prodotti abrasivi: non utilizzare solventi o prodotti abrasivi per pulire alloggiamento o guarnizione. Utilizzare solo un panno morbido con acqua e sapone. Per rimuovere macchie e aloni, utilizzare un panno umido con un po' di aceto o uno speciale detergente per lavastoviglie.
• Se non la si utilizza per tempi prolungati: consigliamo di far andare un programma senza stoviglie. Procedere poi a staccare la spina, chiudere l'afflusso dell'acqua e lasciare lo sportello aperto, in modo che le guarnizioni durino più a lungo e non si formino odori spiacevoli all'interno del dispositivo.
• Spostare il dispositivo: se è necessario spostare il dispositivo, cercare di tenerlo in verticale. Se non è possibile, inclinarlo sul lato posteriore.
• Guarnizioni dello sportello: residui di cibo nelle guarnizioni possono causare odori spiacevoli. Pulire regolarmente le guarnizioni con una spugna umida.

Open

Problema Possibile causa	Solutuzione
La lavastoviglie non si avvia.	Il fusibile è disconnesso o guasto.	Sostituire il fusibile o riposizionare l'interruttore. Rimuovere tutti gli altri dispositivo nello stesso circuito di corrente
	Non c'è corrente. Assicurarsi che	il dispositivo sia acceso, lo sportello chiuso e il cavo sia collegato alla presa elettrica.
	Lo sportello non è chiuso correttamente.	Assicurarsi che il blocco dello sportello sia ben chiuso.
Non viene pompata acqua fuori dalla lavastoviglie.	Il tubo di scarico è piegato. Controllare il tubo.
	Il filtro è otturato. Controllare il filtro grossolano.
	Lo scarico è otturato. Controllare lo scarico e pulirlo, se necessario. Se i problemi persistono, contattare un'azienda specializzata.
Schiuma nella vasca.	Detergente per piatti non adatto.	Utilizzare solo detergente adatto alla lavastoviglie. Se c'è comunque schiuma nella vasca, aprire lo sportello e lasciare che la schiuma scompaia. Aggiungere un po' di acqua fredda nella vasca e chiudere lo sportello. Far andare un programma qualsiasi per rimuovere i residui.
	Il brillantante ha traboccato. Rimuovere immediatamente il brillantante traboccato.
Macchie colorate nella vasca.	Detergente colorato. Utilizzare solo detergente incolore.
Aloni bianchi sulle superfici interne.	Residui minerali dovuti alla durezza dell'acqua.	Pulire le superfici interne con un panno umido e del detergente per lavastoviglie. Utilizzare guanti e non utilizzare altri detergenti.
Macchie di ruggine sulle posate.	Le posate non sono inossidabili.	Lavare solo posate inossidabili.
	Non è stato attivato alcun programma dopo aver messo il sale.	Dopo aver messo il sale, avviare il programma rapido a lavastoviglie vuota.
	Il tappo del contenitore del sale è allentato.	Assicurarsi che il tappo sia chiuso saldamente.
Problema Possibile causa	Soluzione
Rumori dal vano interno.	Il rotore sbatte contro qualche oggetto nel cestello.	Interrompere il programma e riposizionare l'oggetto, in modo che non impedisca il libero movimento del rotore.
Rumori sferraglianti dal vano interno.	Le stoviglie non sono posizionate stabilmente.	Interrompere il programma e riposizionare le stoviglie.
Rumori di colpi nel tubo dell'acqua.	Può essere causato dall'incrocio dei condotti dell'acqua.	Non influisce sulle prestazioni della lavastoviglie. Se non si è sicuri, contattare un tecnico.
Le stoviglie non sono pulite.	Le stoviglie non sono state caricate correttamente.	Seguire le avvertenze per caricare la lavastoviglie.
	Il programma non era sufficientemente intenso.	Utilizzare il programma intenso.
	Detergente insufficiente. Utilizzare una maggiore quantità o un altro tipo di detergente.
	Oggetti bloccano i rotori di lavaggio.	Posizionare gli oggetti in modo che non blocchino i rotori.
	Il sistema di filtraggio è sporco o assemblato non corretta-mente.	Pulire o assemblare correttamente i filtri. Pulire i rotori di lavaggio.
Il vetro è opaco. Combinazione di acqua con durezza bassa e troppo deter-gente.		Utilizzare meno detergente e il programma più breve per lavare il vetro.
Aloni neri o grigi sulle stoviglie.	Parti in alluminio si sono sfre-gate sulle stoviglie.	Utilizzare un prodotto abrasivo delicato.
Resti di detergente nel vano.	Le stoviglie impediscono il dis-cioglimento del detergente.	Caricare la lavastoviglie con cura.
Le stoviglie non sono asciutte.	Carico errato. Seguire le avvertenze per caricare la lavastoviglie.
	Brillantante insufficiente. Aumentare la quantità di brillantante.
	Stoviglie tolte troppo presto. Lasciare le stoviglie nel dispositivo per 15 minuti a fine programma. Aprire lo sportello per far uscire l'aria umida.
	Programma errato. Nei programmi brevi, la temperatura di lavaggio e asciugatura è inferiore. Utilizzare un programma con durata maggiore.
	Posate con rivestimento di cattiva qualità.	Tali posate e stoviglie non sono adatte alla lavas-toviglie.

Codici di errore

Alcuni malfunzionamenti vengono indicati con un codice sul display, in modo da dare avvertimento:

Codice Significato Possibile causa
E1 Problemi nell'afflusso d'acqua.	Il rubinetto non è aperto, l'afflusso è interrotto o la pressione dell'acqua è insufficiente.
E3 La temperatura necessaria non viene raggiunta.	Malfunzionamento dell'elemento riscaldante.
E4 Perdita d'acqua. Un componente della lavastoviglie perde.
Ed Problema di comunicazione tra la piastra a circuito stampato e il display.	Circuito interrotto o cavo difettoso.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il bidone dei rifiuti con le ruote), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti per la raccolta di dispositivi elettrici ed elettronici. Attenersi alle disposizioni vigenti e non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2009/125/CE (ErP)

KLARSTEIN NIELSRYATK TEIN NIELSRYATK KLAR KLARSTEIN NIELSRYATK TEIN NIELSRYATK KLAR KLARSTEIN NIELSRYATK TEIN NIELSRYATK KLAR KLARSTEIN NIELSRYATK
