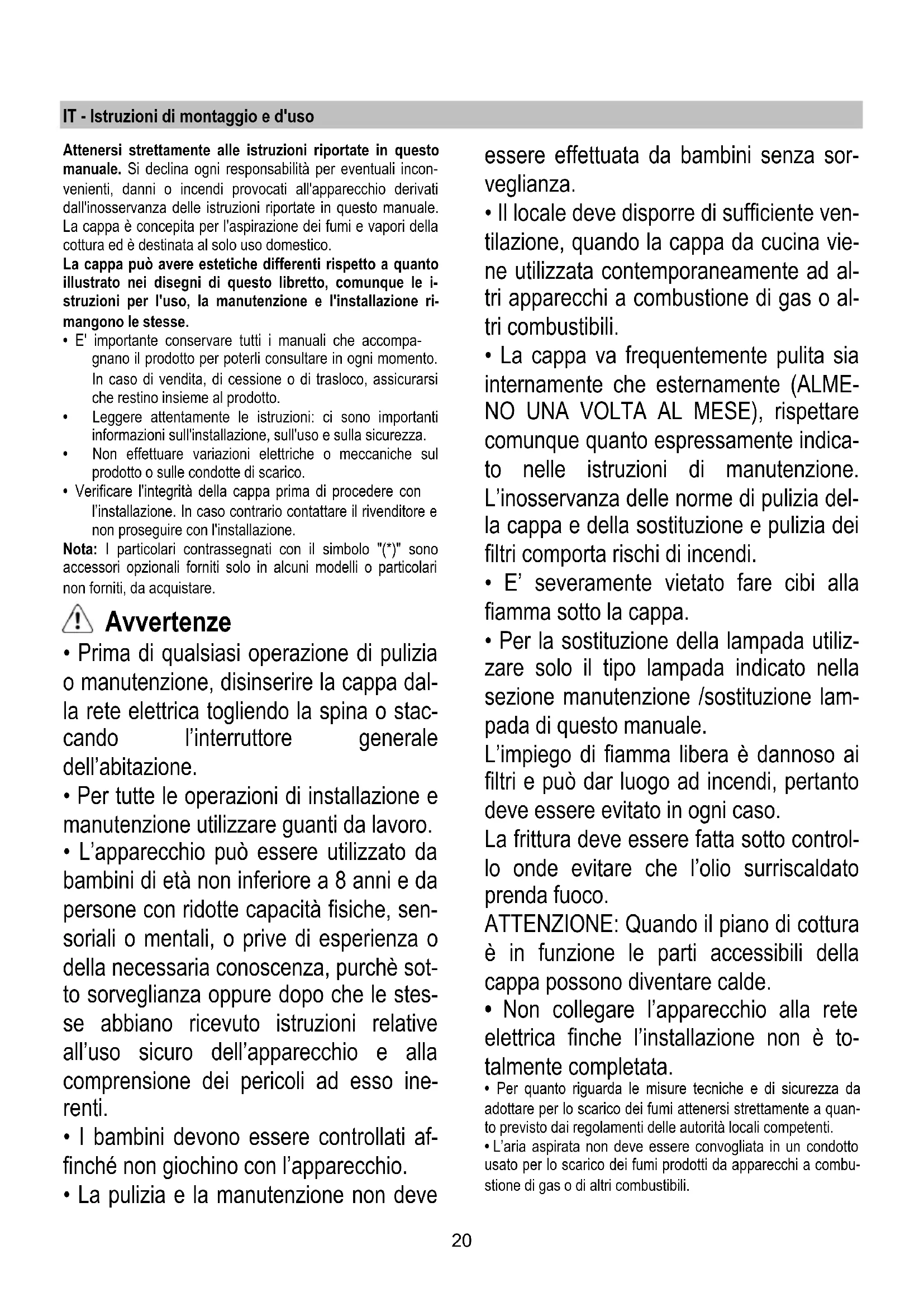

Monteer het rooster weer terug. Als een lampje het niet doet, kijkt u of ze goed zijn geplaatst voordat u om technische ondersteuning vraagt.20 IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali incon- venienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le i- struzioni per l'uso, la manutenzione e l'installazione ri- mangono le stesse.

• E' importante conservare tutti i manuali che accompa- gnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.

• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

• Verificare l'integrità della cappa prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare. Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dal- la rete elettrica togliendo la spina o stac- cando l’interruttore generale dell’abitazione.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sen- soriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sot- to sorveglianza oppure dopo che le stes- se abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso ine- renti.

• I bambini devono essere controllati af- finché non giochino con l’apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini senza sor- veglianza.

• Il locale deve disporre di sufficiente ven- tilazione, quando la cappa da cucina vie- ne utilizzata contemporaneamente ad al- tri apparecchi a combustione di gas o al- tri combustibili.

• La cappa va frequentemente pulita sia internamente che esternamente (ALME- NO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indica- to nelle istruzioni di manutenzione. L’inosservanza delle norme di pulizia del- la cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E’ severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utiliz- zare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lam- pada di questo manuale. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto control- lo onde evitare che l’olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

• Non collegare l’apparecchio alla rete elettrica finche l’installazione non è to- talmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quan- to previsto dai regolamenti delle autorità locali competenti.

• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combu- stione di gas o di altri combustibili.21

• Non utilizzare o lasciare la cappa priva di lampade corretta- mente montate per possibile rischio di scossa elettrica.

• Mai utilizzare la cappa senza griglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza autoriz- zato o personale qualificato similare. ATTENZIONE!

• La mancata installazione di viti e dispositivi di fissag- gio in conformità di queste istruzioni può comportare rischi di natura elettrica.

• Non utilizzare con un programmatore, timer, teleco- mando separato o qualsiasi altro dispositivo che si at- tiva automaticamente. Questo apparecchio è contrassegnato in conformità alla Diret- tiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di ac- compagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparec- chiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori in- formazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulir- lo in caso di necessità. Per ottimizzare l’efficienza e minimiz- zare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. Utilizzazione La cappa è realizzata per essere utilizzata in versione aspi- rante ad evacuazione esterna o filtrante a ricircolo interno. Versione aspirante La cappa è fornita di una uscita d‘aria superiore B1 e opzio- nalmente anche di una uscita posteriore B2*, per lo scarico dei fumi verso l‘esterno. Scegliere la più idonea e applicare la flangia C a corredo, chiudere sempre il foro inutilizzato con il tappo D* a corredo se previsto. Nota: in alcuni modelli il foro superiore B1 viene fornito chiuso: Premere con decisione per staccare la parte pre- fratturata che chiude il foro di scarico e rimuoverla. Attenzione! la parte prefratturata non può essere più ri- montata al suo posto, eseguire questa operazione solo se si è sicuri del tipo di installazione da eseguire. Attenzione! In alcuni modelli il foro di uscita posteriore non è subito accessibile, anche togliendo il tappo (se già montato), in questo caso togliere il pezzo in plastica E1 o E2 che ostrui- sce il foro sfilandolo, aiutandosi con una pinza e con un taglie- rino. Controllare che il selettore aspirante/filtrante (all‘interno della cappa) G sia in posizione aspirante(A). Versione filtrante Nel caso non sia possibile scaricare i fumi e vapori della cottu- ra verso l‘esterno, si può utilizzare la cappa in versione fil- trante montando un filtro al carbone, i fumi e vapori vengono riciclati attraverso la sgrigliatura anteriore posta sopra il pan- nello comandi. Controllare che il selettore aspirante/filtrante (all‘interno della cappa) G sia in posizione filtrante (F). Installazione La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 75cmin caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle con- dizioni della categoria di sovratensione III, conformemente alle regole di installazione. ATTENZIONE! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.22 Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare. Montaggio La cappa può essere installata sul muro o sul fondo di un pensile; se fornita, utilizzate la dima H per forare alla giusta distanza, altrimenti appoggiare la cappa alla parete o sul fon- do del pensile e segnare con una matita i fori da eseguire. Fisaggio alla parete - Inserire i tasselli a muro J nei fori ese- guiti e due viti K nei fori superiori, togliere la griglia e aggan- ciare la cappa alle 2 viti, infine, dall‘interno, inserire la terza vite L e serrarle tutte. Fissaggio al pensile - Fissare la cappa con 4 viti M dall‘interno del pensile. Funzionamento La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura. Aprire sempre il raccogli vapore N*. Se il vostro prodotto è provvisto di valvola ad azionamento elettrico o meccanico, i tasti e/o i pulsanti e/o le manopole a disposizione servono per il controllo delle luci e per l'apertura e chiusura della valvola. Manutenzione Pulizia Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Filtro antigrasso Trattiene le particelle di grasso derivanti dalla cottura. Se situato all'interno di una griglia supporto, può essere uno dei tipi seguenti: Il filtro di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia. Il filtro metallico deve essere pulito una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastovi- glie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per accedere al filtro grassi aprire la griglia tramite gli sganci P e liberarlo dai fermi R1 o R2. Il filtro metallico autoportante non ha griglia di supporto, per rimuoverlo tirare le molle di sgancio P4 verso dietro ed estrar- re il filtro verso il basso. Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolari- tà della pulizia del filtro grassi. In ogni caso è necessario sosti- tuire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato Può essere uno dei tipi seguenti: Rettangolare S1, S2 o S3: Montaggio (S1 o S2): inserire il lato posteriore T e aggancia- re anteriormente (U). Montaggio (S3): Rimuovere il coperchio W girando di 90° i pomelli O. Inserire il materassino di carbone all’interno del vano apposito e fissarlo girando di 90° il pomello O ,richiudere il coperchio. Procedere in senso inverso per lo smontaggio. Circolare(V1-V2-V3-vari modelli): Incastro a baionetta posizionarlo al centro a copertura della griglia proteggi motore avendo cura che il riferimento X1 o X2 o X3 sul filtro al carbone corrisponda con il riferimento Y1 o Y2 sul convogliatore, girare poi in senso orario; in caso di smontaggio girare in senso antiorario, se provvisto di linguetta Z ricordarsi di sollevarla prima leggermente. Sostituzione Lampade Disinserire l’apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Sostituire la lampada danneggiata con una dello stesso tipo così come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa. Rimuovere la griglia. Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella sotto): Lampada Potenza (W) Attacco 28 E14 Tensione (V) Dimensione (mm)
