MANUALE UTENTE DI 450 A.C INDESIT

Lavastoviglie Installazione e uso

Istruzioni per l'installazione e l'uso

Dishwasher 11

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attentamente le avventenze continue nel presente libretto in quanto fornisco importantiindicazioni riguardanti la sicurezza di installment, d'uso e di manutenzione.

C E Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE (Basse Tensioni) e successive modificazioni;

• 89/336/CEE (Compatibilità Elettromagnetica) e successivi modificazioni.
  -97/17 CEE (Etichettatura)
  -2002/96/CE (RAEE)

• Eliminare con cura il materiale dell'imballaggio.
  2.Dopo aver molto l'imballaggio, verificate l'integrità del l'apparecchio. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.
  3.La lavastoviglie deve ossere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico.
  4.Regole fondamentali da seguire nell'uso:

• non toccate la macchina a piedi nudi o con mani o piedi bagnati,
• sconsigliamo di ricorrere a prolonghe e prese multiple,
• durante l'installazione il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose,
• in caso di funzionamento anomalo o di lavori di manutenzione disinserire l'apparecchio alla rete elettrica.

5.l bambini vanno tenuti lontano dai detersivi e alla lavastoviglie quando é aperta.
6.La macchina non va mai installata all'aperto, nemmeno se lo spazio é riparato da una tettoia, ed é molto pericoloso lasciarla esposta a pioggia e temporali.
7.Non toccate la resistenza durante e subito dopo un ciclo di lavaggio.
8.La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolò di inciampare.
9.Non appoggiatevi e non sedetevi sullo sportello aperto, potestre ribaltare la lavastoviglie.
10. In caso di guasto, chiudete il rubinetto di entrata acqua ed estraete la spina dalla presa a muro. Poi provate a consultare il capitolo "C'è quale problema" e se non trovate una soluzione, contattate il centro assistenza.
11. Gli appearecchi fuori uso devono essere resi inutilizzabili, tagliando il cavo di alimentazione e danneggiando il blocco della porta.

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata
• richiedete sempre l'utilizzo di parti di ricambio originali

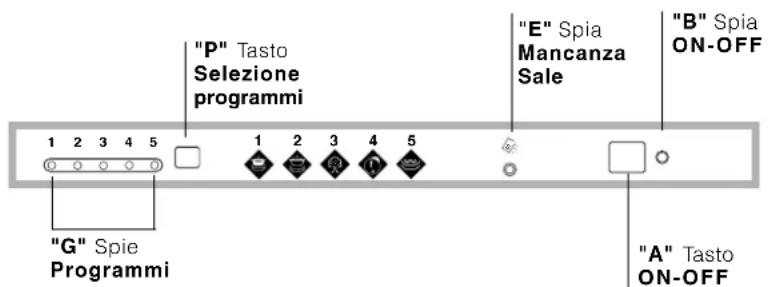

Vista da vicino (quadro comandi)

A. Tasto ON - OFF
B. Lampada spia ON - OFF
E. Spia mancanza sale

G. Lampade spia programmi
P. Tasto selezione programmi

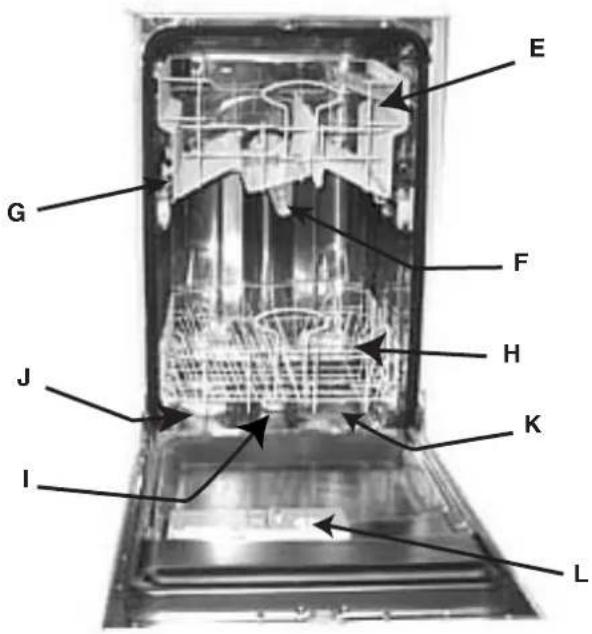

Vista da vicino (interno)

E. Cestello superiore

I. Irroratore inferiore

F. Irroratore superiore

L. Contenitore detersivo e brillantante

G.Regolazione altezza cestello

K. Filtrlo lavaggio

H. Cestello inferiore

J. Tappo contentitore sale

Caratteristiche tecniche

Larghezza cm. 44,5

Profondità cm. 57

Altezza cm. 82÷90

Capacità 9 coperti standard

Pressione acqua alimentazione 4,3-145 psi 0,03 ÷ 1MPa (0,3 ÷10 bar)

Tensione di alimentazione Vedi targhetta caratteristiche

Potenza totale assorbita Vedi targhetta caratteristiche

Fusibile Vedi targhetta caratteristiche

Sale ....

II sale

La durezza dell'acqua varia a seconda delle località. Se nella lavastoviglie entrasse acqua dura, si formerebbero incrostazioni sulle stoviglie.

Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua.

Caricamento del sale nel decalcificatore

Utilizzate sempre sale specifico per lavastoviglie. Il serbatoio del sale è molto il cestello inferiore e va riempitoosi:

1. Estraete il cesto inferiore, svitate e togliete il tappo del serbatoio.
2. Se state caricando il serbatoio per la prima volta, riempitelo d'acqua.
3. Mettete I'imbuto in do-tazione sul foro ed introducete circa 2 Kg di sale. E'normale che un po'd'acqua fuoriesca dal serbatoio.
4. Riavvitare il tappo con cura.

Quando devo caricare il sale?

Il serbatoio del sale va riempito quando lampeggia la spia mancanza sale "E". La tua macchina te lo ricorda per cinque cicli di seguito.

Per evitare la formazione di ruggine consiglio di caricare il sale molto prima di iniziare un ciclo di lavaggio.

Regolazione consumo sale

La lavastoviglie è predisposta per la regolazione del consu

mo di sale in funzione della durezza dell'acqua che si utilizza in modo da ottimizzare e personalizzare il consumo del sale al livello minimo necessario.

Potete richiedere il grado di durezza dell'acqua all'Ente erogatore dell'acqua potabile della vostra zona.

Per la regolazione seguire le seguenti istruzioni:

1. svitare il tappo del serbatoio sale

2. sul collare del serbatoio è posta una freccia (vedi fig. accanto) ruotare, se necessario, la freccia dal segno "- in senso antiorario verso il segno "+" a seconda della durezza dell'acqua di alimentazione.

Si consiglia di effettuire la regolazione secondo lo schema seguente:

Durezza dell'accua			Posizione del selettore	Consumo Sale (grammi/ciclo)	Autonomia (cicli/2 kg)
°dH	°fH	°mmol/l
0 - 10	0 - 17	0 - 1.7 / 0 /
10 - 25	18 - 44	1.8 - 4.4	-	20	60
25 - 50	45 - 89	4.5 - 8.9	MED	40	40
>50 >	89 > 8.9	+ 60 25

Detersivo e brillante....

II detersivo

Usare solamente detersivo specifico per lavastoviglie. Il rifornimento del detersivo deve essere effettuato prima dell'inizio di agli ciclo di lavaggio sulla base delleindicazioni fornite nella "Tabella programmi". Il distributore del detersivo si trova all'interno della porta.

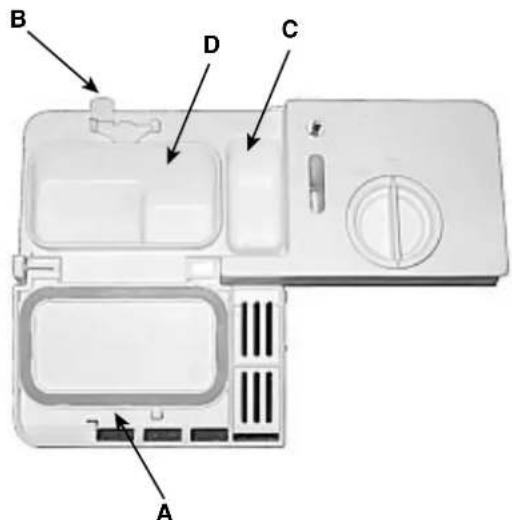

Caricamento del detersivo

Per aprire il coperchio "A" premere il pulsante "B". Il detesivo per il lavaggio va inserto nella vaschetta "C"e"D".Dopo aver versato il detesivo chiudete il coperchio, premendolo fino allo scatto.

Seutilizzate del detersivo per lavastoviglie in compresse, mettete una compressa nella vaschetta "D"e chiudete il coperchio.

• Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillantante liquido e sale.

Attenzione: per facilitare l'aggancio del coperchio, eliminato, prima della chiusura, eventuali residui di detersivo caduti sui bordi della vaschetta.

Il brillantante

Il brillante rende le tue stoviglie più brillanti perché ne migliorara l'asciugatura. Il serbatoio del brillante e quello all'interno della porta. Dovrai riempirlo quando vedi il serbatoio vuotoattraverso la spia ottica "D".

(Se la tua lavastoviglie è provvista di "spia mancanza brillante", lo riempirai quando lampeggia o si illumina).

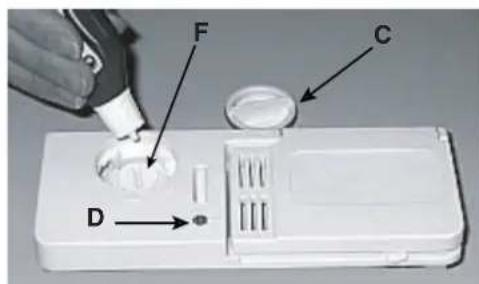

Caricamento del brillantante

Per aprire il contentatore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillantante evitate che quosto fuoriesca. E' possibile regolare la quantità di prodotto erogata, agendo con un cacciavite sul regolatore "F"ippo molto il coperchio "C". Vi sono 6 posizioni possibili, normalmente è tarato sul 4.

Importante

La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura. Se sulle lavastoviglie lavate rimangono gobce d'acqua o macchie, è necessario ruotare il regolatore verso i numero più alto. Se le stoviglie lavate presentano delle striature bianche, ruotare il regolatore verso i numero più bassi.

Attenzione

In commercio si possono trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1).

Se l'acqua è dura o molto dura consigliamo di aggiungere comunique sale nell'apposto dispenser per evitare la formazione di striature bianche sulle stoviglie o sulla vasca.

Se si utilizzato i prodotti 3 in I non è più necessario caricare il brillantante nell'apposto serbatoio.

Se si vuole un'asciugatura ancora maggiore è possibile caricare il brillantante, avendo cura però di portare il regolatore sul n^2 .

Inogi caseo consultare le istruzioni del produttore sulle confezioni.

Caricamento delle stoviglia

Prima di disporre le stoviglie nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con seguente riduzione dell'efficacia di lavaggio.

Qualora le pentole e le padelle fosso rolo molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio.

Si eviteranno cosi ulteriori lavaggi.

Estrarre i cesti per facilitare l'operazione di carico delle stoviglie.

Comeutilizzareil cestelloinferiore

Nel cestello inferiore vi consigliamo di mettere le stoviglie più difficili:

pentole, coperchi, piatti piani e fondi comeindicato nelle figurealato.

I piatti da portata e coperchi grandi vanno sistemi di preferenza ai lati del cesto, perché per loccare la rotazione dell'irroratore superiore.

• pentole, insalatiere etc. devono essere sempre capovolte
• stoviglie molto fonde vanno sistmate in posizione obli-qua onde consentire all'acqua di defluire.

Cestino posate

Inserisci le posate nel cestino: I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestello delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cestello superiore in posizione orizzontale.

Sistema tutte le posate in modo che non si tocchino fra di loro.

Se il cestino è dotato di inserti laterali i cucchiaini vanno inserti singularmente nelle apposite feritoie (ved. fig. A).

Posate particolarmente lunghe vanno sistmate in posizione orizzontale nella parte anteriore del cestello superiore.

Comeutilizzare il cesto superiore.

Il cestello superiore è adatto a contentere stoviglie delicate e leggere come bicchieri, tazze da thee caffe, piattini, ma ancche piatti, insalatiere basse, padelle e tegami bassi poco sporchi.

In dotazione possono essere fornite 1 o 2 ribaltine sulle quali sistemare tazze e tazzine maanche coltelli lunghi e acuminati e posate di servizio.

• Collocare le stoviglie leggere in modo che non venga-no spostate dai getti d'acqua.

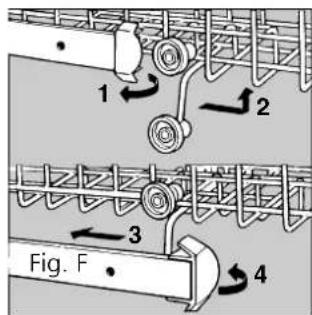

Come regolare il cestello superiore...

E' possibleregolare il cestello superiore in posizione alta o bassa.Perfare ci0 apriere le alette di arresto rotaie esfilare il cestello; sistemarlo con le rotelle posteriori in posizione alta o bassa quindi farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori; richiudere le alette per I'arresto (ved.fig.F).

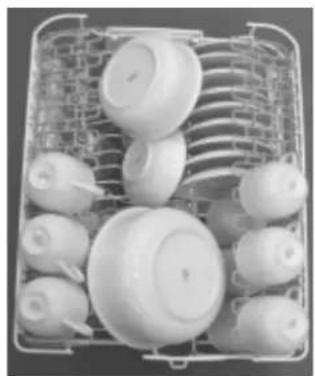

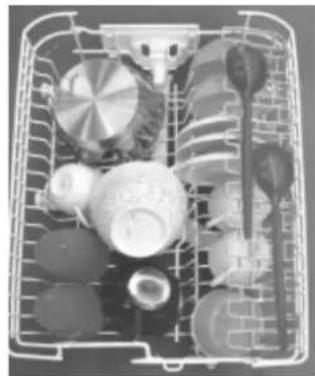

Esempi di caricamento cestello superiore

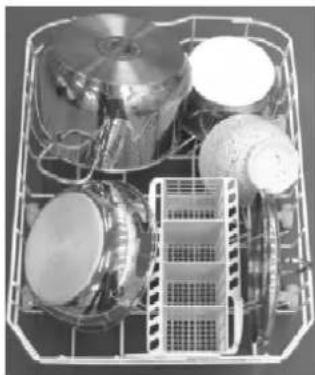

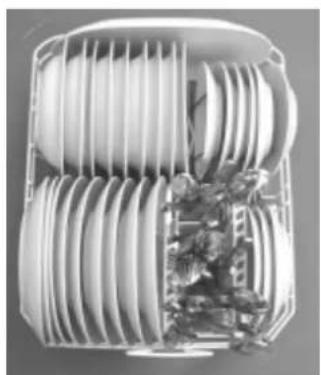

Esempi di caricamento cestello inferiore

Come avviare la macchina

Come avviare un programma di lavaggio ....

Dopo aver effettuato tutte le operazioni riportate nei paragrafi precedenti ed aver aperto completeness il rubinetto dell'acqua, après parzialmente la porta del lavastoviglie e premere il pulsante ON-OFF "A"ippo sul quadro comandi; sentite un breve segnale acustico e la spia "B"si illumina.

A Anything's pinto la macchina è molto tensione e pronta per essere programmata.

Avviamo ed impostazione del programma.

Selectionare il programma premendo il pulsante "P". Ad agli pressione sul pulsante corrisponde un segnale acustico e si accendono in successione le lampade spia "G": scegliere il programma più indicato al tipo di stoviglie da lavare (a pag.7 trovate la tabella programmi).

Chiudete la porta, un breve segnale acustico indichera che il ciclo di lavaggio è iniziato e non è più possibile modificarlo, se necessario leggere il paragrafo "Annullare o modificare un programma in corso".

Annullare o modificare un programma in corso.....

Premessa: un programma in corso cui quere essere modificato solo se è iniziato da poco.

Per modificare un programma in corso aprise con cautela la porta per evitare eventuali schizzi di acqua calda quindi tenere premuto per circa 5 secondi il pulsante "P" finché non sentite 3 brevi segnali acustici. La spia "G" si spegne e a quello punto tutte le impostazioni sono state annullate. Ora potete re-impostare il programma giusto.

Nel caso in cui abbiate dimenticato di inseire una stoviglia...

E' possibie interrompere il ciclo di lavaggio aprendo la porta con cautela per evitare schizzi di acqua calda. Inserite le stoviglie e alla chiusura della porta il ciclo riprendera dal punto in cui era stato interrogato.

Nel caso di interruzione della corrente elettrica o di aperture della porta....

Il programma si interrompe e poi riprenderà quando torna la luce o alla chiusura della porta.

Alla fine del lavaggio....

La fine del ciclo è segnalata da un doppio segnale acustico e dal lampeggiare della spia programmi "G".

Attenzione

Aprite la porta, spegnete la macchina premendo il pulsante "A", (On-Off), staccate la spina dalla presa di corrente per togliere l'alimentazione elettrica; il cavo di alimentazione deve essere perciò lavoramente accessibile.

Chiudete il rubinetto dell'acqua e attendete alcuni minuti prima di togliere le stoviglia, evitereteosi maneggiare le stoviglia calde, più sensibiliagli urti, ed otterrete una migliorare asciugatura.

Svuotate per primo il cesto inferiore.

Accertatevi che il programma sia terminato prima di togliere le stoviglia!

Awertenza: quando aprite la porta della lavastoviglia, ciclo di lavaggio è in corso o è appena terminato, fatezzaione al vapore caldo che fuoriesce, potreste scottarvi.

Tabella programmi

Con il lavaggio in lavastoviglie avrete la garanzia di un ambiente igienizzante e di un pulito più sicuro.

Se le stoviglie sono peu sporche o sono state sciacquate precedentemente quello l'acqua, ridurre sensibilmente la dose del detersivo.

Programma	Indicazioni per la scelta dei programmi	Descrizione del ciclo	Detersivo prelimaggio + lavaggio	Brillantante	Durata del programma (toleranza ±10%) Hrs. Min.
1) Intensivo	Stoviglie e pentole molto sporche (da non usare per pezzi delicati).	Prelavaggio con acqua calda a 40°C Lavaggio a 63°C.2 Risciacqui con acqua fredda Risciacquo caldo a 67°C Ascugatura.	3+24 gr.	*	2:00'
2) Normale	Stoviglie e pentole normalmente sporche. Ciclo standard giomaltiero.	Lavaggio a 60°C. Risciacquo freddo Risciacquo caldo a 70°C Ascugatura.	27 gr.	*	1:33'
3) Eco	Programma per un lavaggio ecologico, a bassi consumi energetici, adatto a stoviglie e pentole normalmente sporche.	Prelavaggio con acqua fredda Lavaggio a 48°C Risciacquo freddo Risciacquo caldo a 60°C Ascugatura	3+24 gr.	*	2:25'
4) Rapido - Ascugatura	Ciclo economico e veloce da utilizzato per stoviglie molto sporche subito dopo l'uso.	Breve lavaggio a 48°C Risciacquo caldo a 67°C Ascugatura	20 gr.	*	0:44'
5) Ammollo	Lavaggio preliminare di pentole e stoviglie in attesa di completare il carico al pasto successivo.	Breve lavaggio freddo per impedire l'essicazione dei residi di cibo sulle stoviglie.			0:12'

Consigli per risparmiare

• E' importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattempo si formino cattivi odori e incrostazioni, potete utilizzato il ciclo ammollo.

• Scegliete il programma adeguato : la scelta del programma dipende dal tipo di stoviglia da lavare e dal loro grado di sporco.

• Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie più pulite, ma solamente un magiore impatto ambientale.

• E' inutile sciacquare le stoviglie prima di posizionarle nella macchina.

Come tenere in forma la lavastoviglie

Dopogni lavaggio

Dopogni lavaggio chiudete il rubinetto dell'acqua e lasciata socchiusa la porta in modo che non ristagnino ne umidità, né cattivi odori

Staccare la spina

Prima di fare qualsiasi pulizia o manutenzione, staccate sempre la spina alla presa: non correte alcun pericolo.

Niente solventi n' abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare ne solventi ne abrasivi ma solo un panno imbevuto di acqua tiepida e sapone.

Per eliminare eventuali macchie sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie.

Se partite per le vacanze

Quando andate in vacanza, é consigliabile fare un lavaggio a vuoto, dopodichè staccare la spina, chiudere il rubinetto di ingressso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli.

In caso di trasloco

In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatela sul lato posteriori.

Le guarnizioni.

Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglia è rappresentato dai residui di cibo che rimangono nelle guarnizioni. Bastera pulirle periodicamente con una spugnetta inumidita.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Pulizia e manutenzioni particulari

Il gruppo filtrante

Se vuoi avere sempre buoni risultati di lavaggio, è necessario pulire il gruppo filtrante.

L'acqua di lavaggioiene pulita dai residui di cibo e rimessaa in circolo perfettamente filtrata. Per questo, dopo agli lavaggio, è meglio rimuovere i residui più grossi che trovi trattenuti dal bicchiere "C" e dalchio semicircolare A; per estrarli tira il manico del bicchere verso l'alto. Bastera sciacquarli nelle acqua corrente.

Una volta al mese è necessario pulire accuramente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro "B" si estrae ruotandolo in senso antiorario.

Per la pulizia aiutati con uno spazzolino non metallico. Rimetti insieme i pezzi (come indicate nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggamento facendo una pressione verso il basso.

La lavastoviglie non deve essere usataswana filtri. Se non inserti correttamente i filtri si ridurra l'efficacia di lavaggio, e si potrebbe anche danneggiare la lavastoviglie.

Pulizia degli irroratori

Può sucedere che residui di cibo si attacchinoagli irroratori ostruendo i fori;controllari periodicamente e pulirli (vedere Vista di vicino (interno) alle lettere F-I).

C'éwhatever problema?

Può accadere che la lavastoviglia non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo insieme casa si può fare: può darsi che abbiate dimenticato di premere quale tasto o non abbiate fatto, per distrazione, una manovra necessaria affinchè la macchina funzioni.

La lavastoviglie non parte

Avete controllato se:

il rubinetto è aperto e ben collegato al tubo, manca l'acqua in casa oppure non arrivava con sufficiente pressione, il tubo è piegato, il filtrlo del tubo di alimentazione acqua è intasato, la porta è aperta.

Le stoviglie non sono pulite

Avete controllato se:

E' stata messa la giusta dose di detersivo, il programma selezionato è idoneo alle stoviglie che avete caricato, il filtro e microfiltrto sono puliti, gli irroratori sono liberi.

La lavastoviglie non scarica

Avete controllato se:

il tubo di scarico è piegato

Sulle lavastoviglie rimangono depositi calcarei o una patina bianca

Avete controllato se:

il tappo del contentatore sale è chiuso bene, il dosaggio di brillantante è regolato bene.

Messaggi d'erreore

La tua lavastoviglie è dotata di un sistema di sicurezza in grado di rilevare eventuali anomalie di funzionamento. Tali anomalie sono segnalate da una o due spie programma "G" lampeggianti a frequenza rapida. Dop o aver preso nota di quali spie lampeggiano spegni la macchina e chiama l'assistenza tecnica.

Allarme rubinetto chiuso

Se hai dimenticato di aprire il rubinetto dell'accua, la tua macchina.
te lo segnala per alcuni minuti con brevi segnali acustici. Apri il rubinetto e vedrai che la macchina, dopo alcuni minuti, si riavvia.
Nel caso in cui non sei presente quando vengono emessi i segnali acustici, la macchina si blocca e le spie programmi 3 e 4 (Eco e (rapido ) lampeggiano a frequenza rapida. Spegni con il pulsante di On-Off, apri il rubinetto dell'accua e dato aver atteso circa 20 se-. condi riaccendi la macchina, riselezione il programma e vedrai che si aviero regolarmente.

Allarme filtri intasati

Se la macchina è bloccata e lampeggiano a frequenza rapida le spie 2 (normale) e 4 (rapido) significa che il filtro è intasato da massicci residui di cibo. Spegneta la macchina, pulite accuramente il filtro e dopo averlo risistemato nella sua sede riaccendete. Riselezionate Il programma edesso si avviare regolarmente.

Allarme per guasto all'elettrovalvola di carico dell'acqua. Se lampeggia a frequenza rapida la spia 3 (eco) SPEGNERE E RIACCENDERE la lavastoviglie dati un minuto. Se l'allarme permane, per prima casa chiudere il rubinetto dell'acqua per evitare allagamenti poti togliere corrente e chiamare l'assistenza tecnica.

Se nonostante tutti i controli, la lavastoviglia non funziona e l'inveniente da voi rilevato continua ad esserci, chiamate il centro assistenza autorizzato più vicino, comunicando le seguenti informazioni:

• il tipo di guasto

• la sigla del modello (Mod. ...) ed il numero di serie(S/N...) riportati sulla targhetta applicata nella parte laterale delle controporta.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezioni di ricambio non originali.

Installazione

Posizionamento

Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i bianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglia è munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'adeguata installmente.

Livellamento

Posizonata la macchina agire sui piedini avvitandoli e svitandoli al fine di regolare, se necessario, l'altezza della macchina e livellarla in modo che venga a trovarsi orizzontale; non deve comunique, in nessun modo, essere inclinata di altri 2^ .

Un buon livellamento assicurera il corretto funzionamento della lavastoviglie.

Collegamento alla presa d'acqua fredda.

Allaccia il tubo di carico ad una presa d'acqua fredda con bosca fileettata da 3/4 gas, avendo cura di avvitarlo strettamente al rubinetto. Se i tubi dell'acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allciamento, assicurati, facendola scorrere, che I'acqua diventi limpida e sua priva di impurità. Senza esta precauzione, c'e il rischio che il punto dove entra I'acqua si intasi, danneggiando la tua lavastoviglie.

• L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzando tubi nuovi.
• Non riutilizzare i vecchi tubi.

Collegamento alla presa d'acqua calda

La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la temperatura di 60^ .

In questo caso il tempo di lavaggio sare abbreviato di circa 15 minuti e l'efficacia del lavaggio lievamente ridotta.

Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.

Sicurezza antiallagamento.

La tua lavastoviglie è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di perdite all'interno della macchina. E' provvista inolte di un tubo entrata acqua che supporta pressioni molto alte e che in caso di rottura si colora in grosso. La sicurezza in caso di allagamenti è garantita dal secondo tubo trasparente che lo contiene. E' molto importante controllinglo periodicamente e se lo vedi di colore rosso sai che devi al più presto cancellarlo. Chiama l'assistenza tecnica autorizzata per l'intervento.

Collegamento al tubo di scarico

Inserire il tubo di scarico in una conduttura di scarico che abbia un diametro minimo di cm. 4 oppure appoggialo al lavandino. Evitare strozzature o curvature excessive.La parte del tubo contrassegnata con la lettera A deve essere ad una altezza compresa tra 40 e 100 cm.

Il tubo non deve essere immerso nell'acqua.

Collegamento elettrico

Inserire la spina in una presa di corrente munita di un efficiente collegamento a terra (la messa a terra dell'impiano è una garanzia di sicurezza prevista dalla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla contropora inox della macchina e che l'impiano elettrico al quale esta va collegata sua dimensionato per la corrente massima indicata su tale targhetta. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spina, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

ATTENZIONE

• Ad apparecchio installato, il cavo di alimentazione elettrica, la spina e la presa della corrente devono essere accessibili.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
• Il cavo non deve subire piegature o compressioni.
• L'Azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Striscia anticondensa.

Su alcuni modelli è prevista in dotazione una striscia autoadesiva trasparente.

Deve essere incollata sul lato inferiore del vostro ripiano in legno per proteggerlo alla condensa.

Ove non prevista in dotazione, vuo essere richiesta come ricambio ai rivenditori autorizzati.

Vista de perto (Interno)

E. Cesto superior
