MANUALE UTENTE GSH5430ZZW GE

Installazione - Uso - Manutenzione 3

Prescrizioni di sicurezza	pag. 3
Messa in opera, Installazione	pag. 5
Apertura dello sportello	pag. 9
Impianto di addolcimento dell'acqua	pag. 9
Regolazione del cesto superiore	pag. 12
Caricamento delle stoviglie	pag. 13
Informazioni per lavoratori di prova	pag. 17
Caricamento deterisivo e brillantante	pag. 17
Pulizia filtri	pag. 19
Consigli pratici	pag. 20
Pulizia e manutenzione ordinaria	pag. 22
Ricerca piccoli guasti	pag. 24
Descrizione comandi	pag. 26
Dati tecnici	pag. 26
Scelta dei programmi e funzioni particolari	pag. 27
Elenco dei programmi	pag. 28

Prescrizioni di sicurezza

La preghiamo di leggere attendamente le avvertenzecontainne nel presente libretto in quanto forniscono importanti significazioni riguardanti la sicurezza di installatione, d'uso, di manutenzione ed alcuni usili consigli perutilizzarc al meglio la propria nuova lavastoviglie. Conservi con cura quello libretto per agli ulteriori consultazione.

L'uso di un qualsiasi appearecchio clettrico comporta l'osservanza di alcune regole fondamentali.
In particular:
- non toccare l'apparecchio con mani o piedi bagnati o umidi - non usare l'apparecchio a piedi nudi
-non tirare il cavo di alimentazione, o l'apparccchio stesso, per staccare la spine alla presa di corrente
- non csporre l'apparccchio ad agenti atmosferici (pioggia, solc, ccc.).
-non permiettere che I'appareccchio sia usato dai bambini sanza sorvglianza
- In caso di incompatibilità tra la presa e la spina dell'apparecchio,fare sottituire la presa con altra di tipo adatto da personale qualificato. Quest'ultimo, in particolare, dovraanche accerlare che la sezione dei cavi della presa si idonea alla potenza assorbita dall'apparecchio.
-fare attenuatione che l'apparecchiatura non schiacci il cavo di alimentazione.
- s e l'abituatione è dotà di impianto per addolcire l'acqua non è necessario aggiuagere sale nell'addolcitore della lavastoviglie.
- 1 a lavastoviglic è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.
V olendo eliminar une vecchia lavastoviglie si abbia cura di togliere la chiusura sportello per evitare che i bambini possano chiudersi nella macchina. Dopo aver staccato la spina della presa di corrente è importante tagliare il cavo di alimentazione.
- Q requisite apparecchio è fabbricato con lavori riciclabili, per permiettere un corretto smaltimento degli stessi.
- Q尤为重要 si rendesse necessaria la sostituzione del cavo di alimentazione dell'appareccchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato.
- Q'esto apparecchio dovra essere destinato solo all'uso domestico.
- In generale c sconsigabile l'uso di adattatori, prese multiple c/o pro-. lunghe.
In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlio, chuderc il rubinctto dell'acqua e non manomettere l'electrodomstico.
Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assenza Tecnica e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quantoURTPOo compromettere la sicurezza dell'appareccchio e dell'utilizzatore.
- Non si delve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio.
- Appoggiarsi o sederi sulla porta aperta della lavastoviglia, cui cassette il ribaltamento.
-I coltelli e le posate ottengono un lavaggio migliorare se posti nel cestello con i manici in basso.
Attenzione: coltelli ed altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale in altre zone dei cesti.

INSTALLAZIONE (Notazioni tecniche)

Dopo il disimballo verificare che la lavastoviglie sta bene in piano regolando i piedini per eliminarne una eventuale inclinazione.

Qualora fosse necessario trasportare manually le macchina disimballata non impugna re la porta in basso, ma aprirce leggermente la porta e sollevare impugnando il ripiano superiore.

Importante: nel caso si installi la macchina su un pavimento ricoperto da tappeti o con moquette controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.

Inoltre la spina dell'apparecchio deve rimanere accessibile ancpeo l'installazione.

Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

Alimentazione elettrica

L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina con polo di terra che assicura la completa messa a terra del prodotto.

Pertanto, prima di alimentare elettricamente l'elettrodomestico accertarsi:

1. che la presa abbia un corretto collegamento di messa a terra;
2. che la portata amperometrica del contatore elettrico risulta idonea per l'assorbimento indicato dai dati di targa dell'elettrodomestico.

ATTENZIONE! L'efficacia della sicurezza è uncommon subordinata ancHE alla corretta messa a terra del Vostro impianto. Per la mancanza di un efficiente impianto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio.

La société costruttrice rests sollevata da agli responsabilità per eventuale li danni a persono o cose, derivanti dal mancato allacciamento della linea di terra.

Alimentazione idrica

I tubi di carico e scarico possono essere orientati indifferentamente.
verso destra o verso sinistra.

La lavastoviglie può essere allacciata all'impiano dell'acqua fredda o calda purché non superi 160^ .

La pressione idrica devese essere compresa tra un minimo di 0.08MPa e un massimo di 0.8MPa . Per pressioni inferiori consultare il Centro Assistenza Tecnica.

E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1 B). La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghierra filelettata 3/4 (fig. 2). Il tubo di carico "A" devescere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4 assicurandosi che la ghiera sia ben strettta. Se necessario si può allungare il tubo di carico. A tale scopo è disponibile la prolonga art. 9225014, lunga 1.5m

Qualora I'acqua di rete presentasse dei residui calcarei o sabbia è consigilabile richiedere presso il Centro Assistenza Tecnica, il filtrò accessorio art. 9226085 (fig. 3).

Il filtro "D" va inserto tra la presa d'acqua da 3/4 "B" ed il tubo di carico "A", ricordando di mettere le guarnizioni "C".

Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

Collegamento allo scarico d'acqua

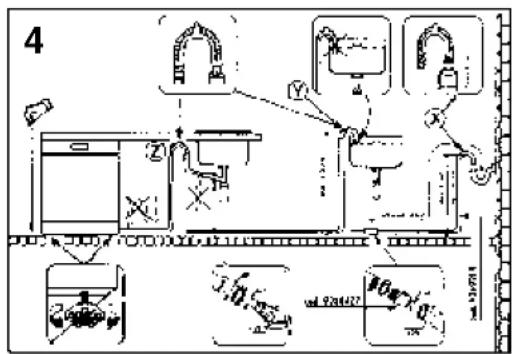

Infilare il tubo nell'impiano di scarico, alla creare pieghe, (fig. 4). Lo scarico fisso devc avee il diametro interno di almeno 4cm , c devcsere posto ad una altezza minima di 40~cm . Si raccomanda di predisporre il sifone antidodre (fig. 4x).

Se necessario sicould allungare it tubo di scarico fina a 2,6 m, tencendolo.
peraduna altezza massima di 85~cm dal pavimento.A tale scopo e disponibile la prolonga articolo 9269214 e raccordo articolo 9264427.
L'estremita ricurva del tubo di scarico cui esere appoggiata al bordo di un lavello (l'estremita non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio. Fig.4y).

Nel caso di installatione molto piano continuo la curva devc cscre fissata imeditamente molto il piano nel punto più alto possibile (fig. 42). Nell'installare la macchina, controllare che i tubi di carico e scarico non siano picgati.

Installazione nelle cucine componibili

Per accosto

La lavastovigliec è stata studiata con l'altezza modulare di 85 cm e quindi cui essere accostata ai mobili delle moderne cucine componibili di analoga altezza. Per allincarla esattamente, regolare i piedini dell'apparecchio.

Il piano superiore in lammato ad alta resistenza puo essere usato sono nessun particolare riguardo perché resistente al calorie, all'abrasione ed è antimacchia (fig. 5).

Il piano di lavoro è disponibile regolabile in profundità sino a 25~mm , mediante spostamenti di 5 in 5mm per allinarlo al piano dei mobili adiacenti.

Per la regolazione, svitare le 2 viti posteriori e fissarlo nella posizione voluta (fig. 6).

Per insertimento sottopiano

Le più moderne cucine componibili hanno un piano di lavoro unico除去 il quale vengono inserti i mobili base e gli elettrodomestici. In questo caso basta asportare il piano di lavoro, svitando le viti che si trovano除去 diesso nella parte posteriore (fig. 6).

L'altczza si riducco casa a 82 cm, come previsto delle Norme internazionali (ISO) e la lavastovigliè si inseisce perfettamente fatto il piano continuo della cucina (fig. 7).

Apertura dello sportello

Inserire la mano nell'incavo e premere verso l'alto.

Sc lo sportello ricerca aperto durante il funzionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte.

Per un correto funzionamento evitare di aprirlo sportello nelle lavastoviglie e in funzione.

Per chiudere lo sportello

Inserire i cestelli.

Verificare che entrambe le rampe lavanti possano ruotare c che non ci siano posate, pentole o piatti che ne limitino o impediscano la rotazione.

Chiudere lo sportello e bloccarlo mediante leggera pressione.

Impianto di addolcimento dell'acqua

I'acqua contiene in misura variable, a seconda delle località, sali calcari e minerali che si depositano sulle stoviglie lasciando macchie e depositi biancastri.

Piu elevato e il contento di quosti sali maggiore e la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcarc (addolcita) per il lavaggio delle stoviglie. Il decalcificatore può trattare acqua con durezza fino a 60^ (gradi francesi) 33^ (gradi tedeschi) tramite 5 livelli di regolazione.

Potete richiedere il grado di durezza della vostra acqua all'ente erogatore di zona.

Regolazione decalcificazione con decalcificatore

Nella tabella segunte trovate la corrispondenza tra durcza acqua di rete da trattare e livello di regolazione del decalcificatore.

Livello	Durezza dcl'acqua	Durezza dcl'acqua	Uso salc rigeneran- te	Regolazione def decalci- ficatore	\( {\mathrm{N}}^{ \circ } \) lavaggi circa
	*II gradi francesi	dII gradi tetedeschi
0	0-9	0-5	NO	LIBERA
1	10-30	6-16	SI	posizione N.1	50
*2	31-40	17-22	SI	posizione N.2	40
3	41-50	23-27	SI	posizione N.3	30
4	51-60	28-33	SI	posizione N.4	20

• Il decalcificatore è regolato sul livello 2 in quanto questo soddisfa la maggior parte delle utenze.

Se la vostra acqua appartiere al livello 0, non è necessario usare il sale rigenerante né effettuare alcuna regolazione, in quanto è già dolce.

A seconda del livello di appartenen

za della vostra acqua regolare il decalcificatore nel seguente modo:

• e strarre il cesto inferiore, svitare e togliere il tappo del contentore sale rigenerante posto sul fondo della vasa (Fig.A'1'');
• r uotare il selec tore nella posizione desiderata, con l'ausilio di un cacciavite o di uno strumento simile non appuntito.

Caricare il sale

La lavastoviglie e dotata di un decalcificatore che depura l'acqua dal calcarre che potrebbo incrostarla o daneggiarla. Sul fondo della macchina è sistematico il contentitore del sale che serve a rigenerare l'apparechio decalcificatore.

La massa filtrante dell'impianto di depurazione devese essere riattvata con sale di rigenerazione per decalcificatori di lavastoviglic.

Altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo vendere inefficente l'impianto di decalcificazione.

Per l'introduzione del sale, svitare il tappo del contentatore che si trovava sul fondo.

Durante l'opération un po' d'accua trabocca; continuate in anni caso a versare il sale fino ai riempimento del contentitore moscolando la miscela con un cucchioio. Ultimata l'opération, pulire la filettatura dai resti di sale e riavitare i tappo. Se non si deve effettuire alcun lavaggio subito, insere il programma Prelavaggio freddo in modo che la soluzione salina traboccata venga scaricata alla macchina. Il contentitore ha una capacità di circa 1,5÷ 1,8kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione.

Importante: Solo all'installazione della lavastoviglicbero aver ricempito completeness il contentatore del sale è necessario aggiuungere dell'acqua, fino al trabocco dal contentatore.

Indicatore di riempimento sale

Questo modello è fornito di tappo cieco, in tal caso è opportuno controllare periodicamente il livello del sale, a seconda della regolazione del proprio impianto di decalcificazione.

Importante: la comparsa di macchie biancastre sulle stoviglie e generalmente un indice importante di mancanza del sale.

Regolazione del cestello superiore

Utilizzando abitualmente piatti da 27~cm a 31~cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo:

1) Ruotarei fermi anterioria Averso l'esterno.
2) Sfilare il cesto e rimontarlo nella posizione più alta.
3) Rimetteri fermi A nella posizione originale.

Con questa operazione nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20cm e non si possono utilizzare i supporti mobili nella posizione alta.

Caricamento delle stoviglie

Carico delle stoviglie

Per garantire ostimi risultati di lavaggio nel tempo è opportuno asportare delle stoviglie i residui più gran dei pictanze (ossa, lische, stuzzicadenti, avanzi di carne o verdure, bucco di frutta, etc.) per Cvitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti, con seguente riduzione dell'efficacia di lavaggio. Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.

Qualora le pentole e padelle fossero excessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.

Utilizzo del cesto superiore

Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere due posizioni: alzata e abbassata. Nella posizione abbassata i supporti servono per appoggiarvi tazze da the, caffe, lunghi colttelli e mestoli. Sulle estremità dei supporti stessi si sono, appendere i bicchieri a forma di calice.

Sòtto dielli possono prendere posto bicchieri, Iazze, sottotazze e piatti da dessert.

In posizione rialzata, i supporti permiettono l'alloggiamento di piatti piani e fondi.

Questi ultimi vanno sistematii in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'alto, per consentire all'acqua di passare liberamente.

Per sfruttare la massima capienza del cesto si consiglia di raggruppare i piatti di uguali forma.

1 piatti possono essere caricati su un una fila (fig. 1) o su entrambbe le file (fig. 2).

Si consiglia di posizionare i piatti di dimensione magiore, con un diametro di circa 270~mm , leggermente inclinati verso il lato anteriore in modo da favore il facile inserimento del cesto all'interno della macchina.

Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insalatire ci cotole di plastica, che si consiglia di bloccare per evitarne il capovolmgimento a causa dei getti.

Il cesto superiore è stato studiato al fine di offrirare la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezioni, con soli bicchieri, su cinque file sino a 30 pezioni, oppure per carichi misti.

Utilizzo del cesto inferiore

Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli.

Lc posate vanno sistmate con il manico verso il basso nell'apposto contentatore in plastica positonzato nel cesto inferiore (fig. 3) assicurandosi che le posate stesse non ostruscano la rotazione delle rampe.

1

Un carico standard giornaliero e rappresentato nelle fig. 1, 2 e 3.

cesto superiore (fig. 1)

A=piatifi fondi
B = p iatti piani
C=pia tti dessert
D=sottotazze
E-tazze
F = b icchieri

2

cesto superiore (fig. 2)

A = piatti fondi
B = p iatti piani
C=pia tti dessert
D-sottotazze
E = t a z z e
F = calici
G = bicchieri
H= semicesto posate

3

cesto inferiore (fig. 3)

A= p c n t ola media
B = pentaigrande
C=padella
D=coperchi
E = z uppiere, piatti da portata
F = posate
G = tegami, teglie

La disposizionerzionale e corretta delle stoviglicc condizioni essenziale per un bonu risultato di lavaggio.

14

Carico normalizzato 12 coperti internazionali (secondo le norme EN 50242).

La corretta disposizione del carico è quella indicata nella fig. 4 per il cesto superiore, nella fig. 5 per il cesto inferiore e fig. 6 cesto posate.

cesto superiore (fig. 4)

A=5+5+2bicchieri
B=12sotto tazze
C=4+4+4tazze
D=coppapiccola
E = coppa media
F = coppa grande
G=1+1forchette
H=1+1cucchiaida servizio
I=3+3+3+3cucchiai da dessert
L=3+3+3+3cucchiainida caffe

cesto inferiore (fig. 5)

M = 8 + 4 piatti fondi
N = 11 + 1 piatti piani
O = 12 piatti dessert
P = p iatto da portata
Q = posate

cesto posate (fig.6)

Nelle due ribaltine abbassate inscrire n. 6 + 6 coltelli (R); nei rimanenti scomparti sistarem le posate con i manici rivolti verso il basso, avendo cura di non mettere più di due posate identiche per scomparto.

15

cesto posate (fig. 7)

Il cesto porta posate è formato da due parti divisili, casi da poter offrir diverse possibilità di carico.

La divisione in due del cestello avvive facendo scorrere in senso orizzontale le due parti l'une rispetto all'altra e viceversa per il riaggancio.

Informazioni per lavoratori di prova

Programma comparativo generale (vedi tabella programmi di lavaggio)

Secondo le norme EN 50242:

1) Posizione cesto superiore: bassa
2) Carico normalizzato
3) Posizione regolatore brillantante 5
1) Quantita di detersivo:
- 8 gr pcrl prclavaggio
-22 gr per il favaggio

Caricamento detersivo e brillante

Caricare il detersivo

Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglic.

Detersivi non idonei (come quelli per il lavaggio a mano), non contengo no gli ingredienti adatti al lavaggio in lavastoviglic ed impediscono il corrto funzionamento della macchina.

Lavaggio normale

La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se il coperchio del contentatore risultasse chiuso, per aprirloISTA agire sul pulsante di aggancio: al termine di un qual-siasi programma di lavaggio il coperchio risulta sempre aperto, pronto per il successivo impico.

La dosc di detersivo puo variate in funzioni del grado di sporco c del tipo di stoviglic. Si consiglia di vcrscare 20÷ 30 gr di detersivo nella vaschetta lavaggio (1).

Dopo aver versato il detersivo nel contentatore richiudete il coperchio.

Poichi detersivi non sono tutti uguali, consultate ancche le istruzioni sulle confizioni.

Ricordiamo che quantità insufficienti di detesivo provocano una incomplete asportazione dello sporco, quando unecesso di detesivo, altre a non migliorare i risultati di lavaggio, rappresenta uno spreco.

Non eccedere nell'uso di detersivo rappresenta un contributo al contentimento dell'inquinamento ambientale.

Lavaggio con ammollo

Nel caso si imposti il programma Universale Intensivo, occorre aggiungere nclla macchina una seconda dosc di detursivo, circa 20 grammi (1 cucchiaio da davola) nclla vaschetta prclavaggio (2).

PHENO
VUOTO
riflesso scuro

rifcso chiaro

Caricare il brillantante

Alla destra della vaschetta del detcisivo si trovare il contentatore dell'additivo per il risciacquo, la cui capacità è circa 130ml (Fig. A "3").

Ruotare il tappo (3) in senso antiorario e versare il liquido, che servira per numerousi lavaggi, sino al livello max indicato.

Richiudere l lappo.

Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchic c scdimenti opachi. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche.

E' possiblc controllare il livello del brillantante per mezzo del visualizzatore ottico posto al centro del distributore (4).

Regolazione

del brillantante da 1 a 6

Il regolatore è posto tutto il tappo (3) e si vuo ruotare con una monetà. La posizione consigliata è 3.

Il contesto in calcare dell'acqua influenzae notevolmente sua la presenza di incrostazioni che il grado di ascugatura.

F' perché importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali.

Nel caso le stoviglie presentino delle striature al terminel del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri augmentare la regolazione di una posizione.

Pulizia dei filtri

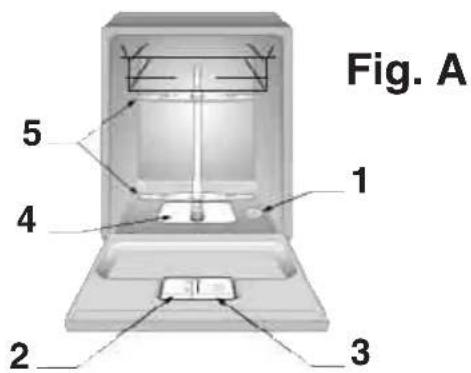

Ilsystemafiltrante(fig.A"4")ecostituito da:

Bicchierino centrale, che trattiene le particelle più grosse di sporco.

Piastra, che filtra continuamente l'acqua di lavaggio.

Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo.

Per ottencere sempre ottimi risultati e necessario ispezionare e pulire i filtri prima di agli lavaggio.

Per estrarre il gruppo dei filtri, basta impugnare il manico c ruotarlo in senso antiorario (fig. 1).

Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2).

Rimuovere la piastra filtrlo (fig. 3) e lavare il tuttoizzato un getto di acqua ed eventualmente aiutandosi con uno spazzolino.

Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri più essere effettuata. anni 15 giorni. Tuttavia è consigliabile controllare dopo anni lavaggio che il bicchicrino centrale è la piastra non siano intasati.

Attenzione: dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piatra sia inserita perfettamente sul fondo della lavastoviglie.

Avere cura di riavvitare, in senso orario, il filtrato nella piasta perché un inserimento impreciso del gruppo filtrante cui pregiudicare il funzionamento della macchina.

Importante: non usare la lavastoviglie.
senza filtri.

Consigli pratici

Scelta del programma

Questa lavastoviglie vi offre un'ampia gamma di programmi di lavaggio che si adattano alle varie esigenze di sporco e stoviglie da trattare.

Consultare "L'ELENCO PROGRAMMI" allegato per la scelta del programma più adatto.

Suggerimenti al termine del programma

Per evitare eventuali sgonciolamenti dal cestello superiore, estrarre prima il cestello inferiore. Se le stoviglie vengono lasciate per quale tempo nella macchina, apree leggermente lo sportello, per favore la circolazione d'aria e migliorare ulteriormente l'asciugatura.

Consigli utili per RISPARMIARE

1) Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella machine appena terminati i pasti sistemandole in più riprese, effettando eventualmente il programma PRELAVAGGIO A FREDDO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'alto in attesa di esguire il programma di lavaggio completo.
2) In presenza di sporchi peu consistenti o cesti non molto carichi selezionate un programma ECONOMICO seguendo leindicazioni riportate nell'elenco programmi.

Consigli per ottenere ottimi RISULTATI di lavaggio

1) Sistemare le stoviglie con I'apertura rivolta verso il basso.
2) Se possibile evitare che le stoviglie siano a contatto tra di loro, una correttta sistematicione vi darà migliori risultati di lavaggio.
3) Prima di disporre le stovigliè nella machina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffe, buccé de frutta,cenei di sigaretta ccc.) che potrebbero otturare lo scarico e gli spruzzatori dei bracci lavanti.
4) Dopo aver sistemat o le stoviglic, verificare che i bracci lavanti possano girare liberamente.
5) Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in amollo con acqua e detersivo per lavastoviglie.

6) Per il perfietto lavaggio di argenteria è necessario:

a) sciacquarla appena dato l'uso, sopratto se è stata impiegata per maionese, uova, pescc, ecc.
b) non cospargerla con detersivo
c) non metterla a contatto con altri metalli

Cosa non lavare se

E bene inoltre ricordare che non tutte le stoviglie sono adatte per essere impiegate nella lavastoviglic; cviaret di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificamente indicate.

Certe decorazioni sono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un sol pezzo e solo dopo essere certi che non si scolori inseire il carico totale.

E inoltre consigliabile non lavare posate in argento con posate in acciaio ossidabile per evitare che si verificchi una reazione chimica tra esse.

IMPORTANT

Quando si acquistano nuove stoviglie accertarsi sempre che siano idonecc al lavaggio in lavastoviglic.

Pulizia e manutenzione ordinaria

La carrozeria esterna cui esere pulita con apposto prodotto per superfici smaltate, purche non abrasivo.

La lavastoviglie non richicde alcuna manutenzione speciale, poiché la vasca di lavaggio è autopulente. Pulire regolarmente la guarrizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali traccie di cibo, o brillante.

Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia, periodicamente, di esquire un lavaggio completo versando preventamente 1 bicchiere di aceto sul fondo della macchina ed impostare il programma delicato.

Se malgado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco.

Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

Per togliere quello superiore e necessario ruotare il braccio lavante sono a portare in posizione il fermo contrassegnato alla freccia (fig. 1b). Spingerlo sono l'alto e mantencendolo premuto svitare in senso orario (fig. 1) (per rimontarlo ripetere l'operazione ma ruotare in senso antiarro), nella quale inferiore si estrae tirandolo sempliciente sono l'alto (fig. 2).

• I. avare i bracci rotanti sotto un getto d'acqua liberando dallo sporco gli spruzzatori otturati.
• A1 termine dell'operazione rimettere i bracci lavanti nella identica posizione ricordando per quello superiore di portare in posizione il fermo e di avitare a fondo.

La resistenza per il riscaldamento dell'acqua è realizata con uno speciale acciaio inossidabile. Dopo quale tempo può assumere una diversa colorazione che non influisce affatto sulle sue prestazioni e sulla sua durata trattandosi unico, come la normale rezezione del metallo (nelle macchine con resistenza all'interno della vasca).

Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Sc tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ci dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.

Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanse al cloro, pagliette d'acciaio, ecc.

DOPO L'USO

Dopomo lavaggio chiudre il rubinetto dell'acqua, per isolare la lavastovighe dalla rete idrica di alimentazione e disinserire il tasto di avioarresto per isolare la macchina sulla rete eletrica.
Sc la macchina devc rimanere ferma a lungo, consigliamo le seguenti operazioni.
1. eseguire un programma di lavaggio sensa stoviglie ma con detersivo per sgrassare la macchina.
2. togliere la spina.
3.chiudere il rubinetto dell'acqua.
4. riempire il contentitore del brillantante per risciacqui.
5. lasciare la porta leggermente aperta.
6. lasciare l'interno della macchina pulito.
7. se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0^ , l'acqua residua nelle condutture più gelare.
Assicurarsi perché che la temperatura sia sopra gli 0^ ed attendere circa 24 ore prima di attivare la macchina.

Ricerca piccoli guasti

Attenzione!

Prima di togliere qualsiasi pannello: 1. Posizione la manopola in STOP. 2. Staccare la spina.

Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza,fare i seguenti controli:

ANOMALIA CAUSA RIMEDIO

1 - Non funziona con qualisi programma	Spina corrente elettrica non inserita nella presa	Inserire spina
	Tasto O/1 non inserito	Inserire tasto
	Sportello aperto	Chiudere sportello
	Manca cnergia clcttrica	Controllarc
2 - Non carica acqua	Vedi cause I	Controllarc
	E' chiuso il rubinetto acqua	Aprire il rubinetto acqua
	Programmatore non correttamente posizionato	Posizionare correttamente il programmatore
	Il tubo di carico è picgato	Eliminate le picghc del tubo
	Il filtrino del tubo di carico acqua è intasato	Pulite il filtrino posto all estremità del tubo di carico
3 - Non scarica acqua	Filtro sporco	Pulire filtrio
	Tubo di scaricoiegato	Raddrizzare tubo di scarico
	La prolonga del tubo di sca- ricolo non è corretta	Seguite esattamente le istruzioni per il collegainen- to del tubo di scarico
	Lo scarico a muro non ha lo sfatto in ana	Consulate un tecnico qualificato
4 - Scarica acqua in continuazione	Tubo di scarico in posizione troppo Bassa	Alzarile tubo di scarico ad almeno 40 cm dal pavimento
5 - Se non si sentono rotatore i bracci di lavaggio	Excessivo dosaggio di detersi- vo	Ridurre dose detersivo. Utilizzato detervisivo specifico
	Oggetti del carico che impe- dire che la rotazione dei bracci	Controllare
	Piastra filtrante è filtrlo eccessivamente sporchì	Pulire piastra è filtrlo
6 - Nelle machine elettronicherawnza visualizzazione spia: 'eco. e spia 'N' l'am- peggranti con segnale acustisico	Rubinetto dell'accua chiuso	Spagnere la macchina. Aprire il rubinetto. Rimpostare il ciclo.
7 - Nelle machine elettroniche con visualizzatore: compara E' sul visualizzatore con segnale acustisico	Rubinetto dell'accua chiuso	Spagnere la macchina. Aprire il rubinetto. Rimpostare il ciclo.

ANOMALIA CAUSA RIMEDIO

8 - Se il carico viene parzialmente lavato	Vedi cause 5	Controllare
	Fondo di pentole non perfettamente lavato	Croste troppo tenaci, da ammorbidrice prima del lavaggio in lavastoviglie
	Bordo di pentole non perfettamente lavato	Posizionare mcglio la pentola
	Spruizzatori parzialmente ollurati	Smontare i bracci di lavaggio, svitando le ghiere di lissaggio in senseo orario c lavare ilutto sono un gefito d'acqua
	Le stoviglie non sono sistema- tice benc	Non addossate troppo le stoviglie tra di lord
	L'estremità del tubo di scari- co è immersa nell'acqua	L'estremità del tubo di scari- co non delve toccare l'acqua scaricata
	Il deterviso non è dosato adegguantamente, è vecchio o indurito	Augmente la dose in funzioni della quantità di sporco o sostituene il prodotto
	Il tappo del contecnatore salc non è chiuso bene	Avitatelo fino in fondo
	Il programma di lavaggio sccl- to è troppo biando	Scegliete un programma più encephigo
	Stoviglic costo inferioriore non lavatore	Disinserire tastingo mezzo carico
9 - Presenza di macchie bianche sulle stoviglie	Acqua di retc con cccssiva durzezza	Controllare il livello del sale e del brillantane e regolano il dosaggio. Se l'anomalia persistsiete, richiedere interven- lo Assistenza Tecnica
10 - Rumorosiù durante il lavaggio	Le stoviglie sbattono tra di loro	Sistematele meglio nei cesti
	I bracci rotanti sbattono sulle stoviglie	Sistemate mcglio le stoviglie
11 - Le stoviglie non sono perfettalimente asciutte	Mancanza di circolazione d'aria	Lasciate socchiasa la porta della macchina alla fine del programma di lavaggio per favrìre l'asciugatura naturale

NOTA BENE: Qualora un inconveniente sopracitaro provocasse un carrivo lavaggio o una insufficiente sciacquatura è necessario rimuovere manually lo sporco delle stoviglie in quanto la fase finale di asciugatura provoca l'essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare.

Se il malfunzionamento dovesse persistere si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglic, riportato sulla targhetta posta all'interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni otterre un intervento più tempestivo ed efficace.

La Ditta costruttric declina ogni responsabilita per eventuali errori di stampa contentuti nel presente librettro. Si riservare inoltrre il diritto di apportare le modifiche che si renderanno utili ai propri prodottienza compensomettre le caratteristiche essentiali.

Descrizione dei comandi

A Tasto di avvio e arresto
B Tasto 65^
C Maniglia di aperture sportello

D Manopola di selezione programmi
E Spia luminosa di funzionamento

Dati Tecnici:

Coperti EN 50242		12
Capacità con pentole e piatti		8 personne
Pressione ammessa nell'impianto idraulico:		Min. 0,08 - Max 0,8 MPa
Ampere fusibile		(vedere targhetto dati)
Potenza max assorbita		(vedere targhetto dati)
Tensione d'alimentazione		(vedere targhetto dati)
Dimensioni:
		Con piano lavoro	Senza piano lavoro
Altezza	cm	85	82
Profondità	cm	60	55,6
Larghezza	cm	60	59,8
Ingombro con porta aperta	cm	120	117

Attenzione

Questa lavastoviglie dotata di un dispositivo di sicurezza anti allagamento, funzionanteanche in assenza di energia elettrica,che blocca automaticamente l'afflusso dell'acqua nel caso che esta super il normale livello a casa di un eventuale malfunzionamento.

Importante

Per evitare l'intervento intempe-stivo del dispositovo di sicurezza antitrabocco, si raccomanda di non muovero o inclinarre la lavastoviglie durante il funzionamento. Nel caso sa necessario muovero o inclinarre la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sa acqua nella vasca.

Scelta del programma e funzioni particolari

Per impostare il programma, ruotare la manopola in senso orario fino a far coincidere l'indice con il symbolo del programma scelto sul cruscotto comandi, quindi premere i tasto ① (Avio/Arresto). Accertarsi che il rubinetto del- Iacqua sia aperto, che la porta sua ben chiusa.

Taste 65^

Il Tasto "65°C" nei cicli "UNIVERSALE INTENSIVO" c "GIORNALIERO INTENSIVO" aumenta la temperatura dell'acqua di lavaggio da 50^ a 65^ .

Il ciclo è terminato

Quando la manopola programmi raggiunge il significolo O il ciclo è terminato.

Premere il tasto ① per togliere tensione alla lavastoviglie e solo successivamente apriere lo sportello.

ELENCO DEI PROGRAMMI

Programma

Descrizione

	Operazioni da compiere				Svolgimento del Programma				Durata medina minuite	Funzione facoltativa
	Detraviso Prevalaggio	Deterviso lavaggio	Pulizia filho e piastrà	Controllo scorta brillantiante	Prevalaggio caldo	Prelavaggio freddio	Lavaggio	Risciacquato intermedo	Risciacquato caldo conibrante	Con acqua freddia (13°C)	Tosto "165"°

1 P 65°C	PRELAVAGGIO	Breve prelavaggio per le stoviglie usate al matti- no o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo dopo la cena
2+65°C 65°C	UNIVERSALE INTENSIVO	Adatto al lavaggio di pentole e di tutte le altre stoviglie di uso quotidiano particolaremente sporche.
2 50°C	UNIVERSALE ECO	Adatto al lavaggio di stoviglie e pentole di uso quotidiano normalmente sporche utilizzato detersivi contententi enzimi. Programma normalizzato EN 50242.
3+65°C 65°C	GIORNALIERO INTENSIVO	Adatto al lavaggio di stoviglie e pentole di uso quotidiano normalmente sporche.
3 50°C	GIORNALIERO	Adatto al lavaggio di stoviglie e pentole di uso quotidiano da usarsi subito dopo il pasto.
4 50°C	DELICATO	Adatto al lavaggio di stoviglie delicatc e con decorazioni c cristallaria. Indicato anche per il lavaggio di stoviglie d'uso quotidiano molto sporche, ad分离e delle centrale.
5 65°C	SCALDAPIATTI	Adatto al risciacquio di stoviglie non usate da un certo periodo e per riscaldare stoviglie da usare per servire in ravola determinate portate.

La Ditta costruttice declina agli responsabilità per eventuale erroli di stampa contenuti nel presente libretto. Si riserva inopporté il diritto di apportare le modifiche che si renderanno utili ai propriotti prodonozsche compromipete delle charattistiche essenziali.
