MANUALE UTENTE CDPM 3DS62DW CANDY

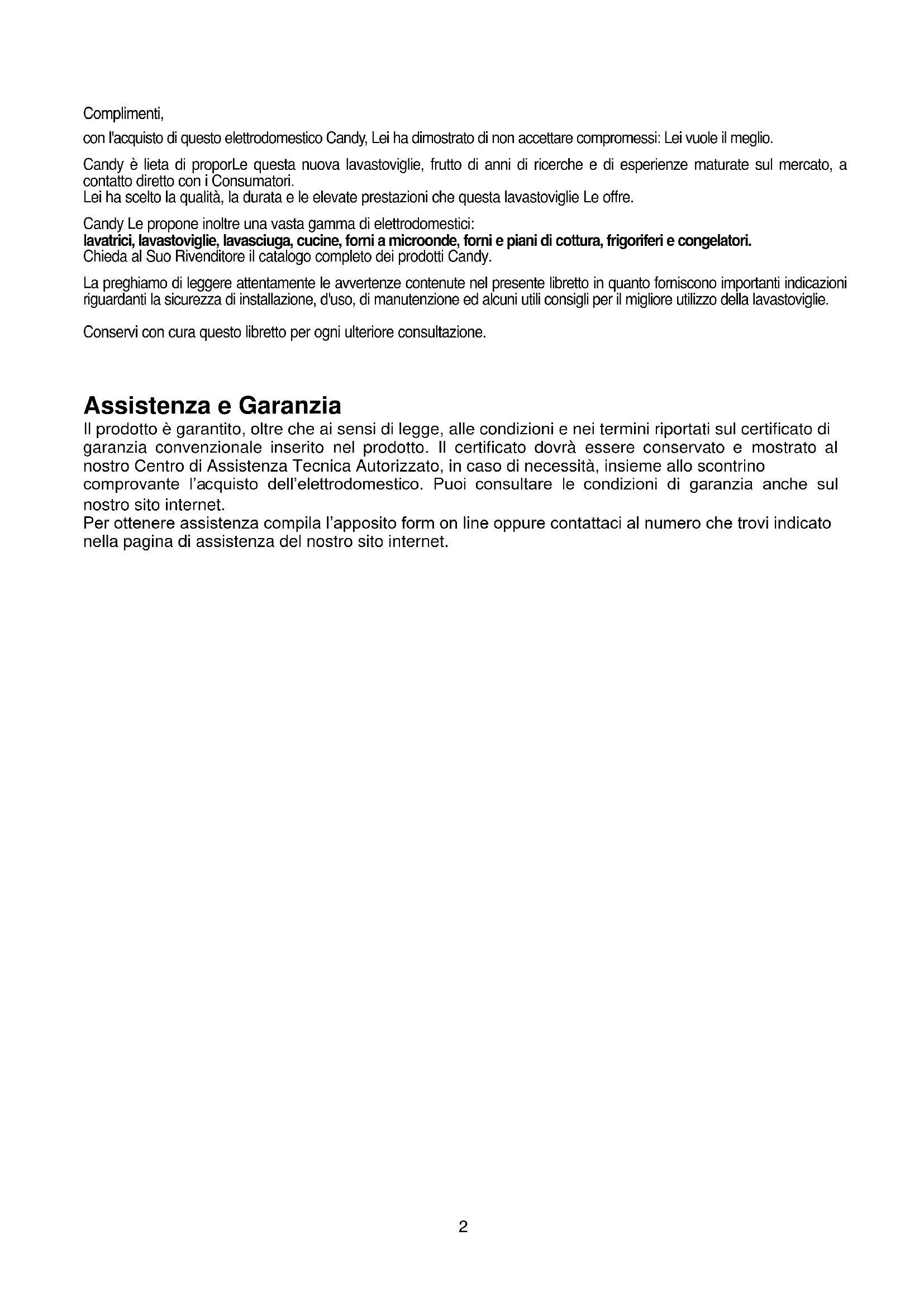

AFWASMACHINE2 Complimenti, con l'acquisto di questo elettrodomestico Candy, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio. Candy è lieta di proporLe questa nuova lavastoviglie, frutto di anni di ricerche e di esperienze maturate sul mercato, a contatto diretto con i Consumatori. Lei ha scelto la qualità, la durata e le elevate prestazioni che questa lavastoviglie Le offre. Candy Le propone inoltre una vasta gamma di elettrodomestici: lavatrici, lavastoviglie, lavasciuga, cucine, forni a microonde, forni e piani di cottura, frigoriferi e congelatori. Chieda al Suo Rivenditore il catalogo completo dei prodotti Candy. La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per il migliore utilizzo della lavastoviglie. Conservi con cura questo libretto per ogni ulteriore consultazione. Assistenza e Garanzia Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet.3 A Pulsante "ON/OFF" B Pulsante "SELEZIONE PROGRAMMA"

D Pulsante opzione "SMART DOOR" E Pulsante opzione "ALL IN 1"

Pulsante "START"/"RESET" (avvio/annullamento programma) G Spie "SELEZIONE OPZIONE" H Display digitale I Legenda programmi L Area SMART TOUCH

DESCRIZIONE DEI COMANDI

Larghezza x Altezza x Profondità (cm) 60 x 85 x 60 Ingombro con porta aperta (cm) 120 Coperti (EN 50242) Capacità con pentole e piatti Pressione nell'impianto idraulico (MPa) Ampere fusibile / Potenza max. assorbita / Tensione d'alimentazione

9 persone Min. 0,08 - Max. 0,8 Vedere targhetta dati Consumo di energia nei modi spento e stand-by: 0,45 W / 0,45 W *Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell’uso quotidiano, sono possibili differenze). 59,8 x 82 x 57,3

Con piano lavoro Senza piano lavoro4

SCELTA DEL PROGRAMMA

E FUNZIONI PARTICOLARI

Impostazione dei programmi ■ Aprire lo sportello ed introdurre le stovi- glie da lavare. ■ Premere il pulsante "ON/OFF" per circa 2 secondi. Sul display verranno visualizzati due trattini. ■ Scegliere un programma premendo il pulsante "SELEZIONE PROGRAM- MA". ■ Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia s'illuminerà). Le opzioni possono essere attivate o disattivate ENTRO un minuto dalla partenza del programma. ■ Premere il pulsante "START" . Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)]. ■ A sportello chiuso, dopo un segnale acu- stico, il programma si avvierà automati- camente. Il display visualizzerà il tempo rimanente a fine ciclo. ENTRO un minuto dalla partenza del ciclo di lavaggio, è possibile scegliere un altro programma, semplicemente premendo il pulsante "SELEZIONE PROGRAMMA". Programmi "IMPULSE" I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni. IMPORTANTE Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica particolare del lavag- gio ad impulsi ed è quindi segnale del corretto svolgimento del pro- gramma. Interruzione di un programma Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rima- nente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. IMPORTANTE E’ possibile interrompere il program- ma in corso anche senza aprire lo sportello, premendo il pulsante "ON/OFF". In tal caso, affinché il ciclo riparta dal punto in cui era stato interrotto, sarà sufficiente premere nuovamente il pulsante "ON/OFF". ATTENZIONE! Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato. Modifica di un programma in corso Se si vuole cambiare o annullare un pro- gramma già in corso, procedere nel seguente modo: ■ Tenere premuto per almeno 3 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici.centimetro durante o alla fine del ciclo di asciugatura (a seconda dei programmi) favorendo una più naturale ed efficiente asciugatura delle stoviglie. La durata del ciclo selezionato verrà automaticamente modificata, per permettere un'ottimizzazio- ne delle temperature utilizzate nella fase di risciacquo, in modo da consentire una significativa riduzione del consumo di energia. L'apertura della porta nell'ultima fase del- l'asciugatura permette di sfruttare il ricirco- lo dell'aria, eliminando il rischio della for- mazione di cattivi odori. IMPORTANTE Questa opzione sarà automaticamen- te attiva nel programma "ECO". In ogni caso, sarà possibile disattivarla. La funzione "SMART DOOR" non è disponibile nei programmi "ULTRA RAPIDO 24’" e "PRELAVAGGIO". ATTENZIONE! con questa opzione selezionata, non si deve in alcun modo impedire l'a- pertura della porta o forzarne la chiu- sura per non danneggiarne il mecca- nismo. Lasciare libero lo spazio davanti alla porta e prima di richiuderla, attendere il rientro del dispositivo di apertura. Pulsante "ALL IN 1" Questa opzione permette l'utilizzo ottimale dei detersivi combinati “ALL in 1” ("3 in 1"/"4 in 1"/"5 in 1”, ecc.). Premendo questo pulsante, il programma di lavaggio impo- stato viene modificato, in modo da ottene- re la migliore prestazione dai detersivi combinati; inoltre, viene disattivato l'indica- tore di mancanza sale. ATTENZIONE! Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relativo pul- sante.

■ Il programma in corso verrà annullato. Sul display verranno visualizzati due trattini. ■ A questo punto sarà possibile impostare un nuovo programma. ATTENZIONE! Prima di far partire un nuovo pro- gramma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel con- tenitore. Svolgimento del programma Durante lo svolgimento del programma, nel display viene visualizzato il tempo rima- nente a fine ciclo che si aggiornerà auto- maticamente col trascorrere dei minuti. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica. Fine del programma La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. IMPORTANTE Se è attiva l'opzione "SMART DOOR", durante la fase di asciugatura la porta si aprirà automaticamente e bisognerà attendere l'indicazione di fine ciclo prima di prelevare le stoviglie. Pulsanti opzione Pulsante "SMART DOOR"

(APERTURA AUTOMATICA DELLA

PORTA) Questa opzione aziona uno speciale dispositivo che apre la porta di qualche6 IMPORTANTE L’uso di quest'opzione è raccoman- dato specialmente in caso di utilizzo del programma ULTRA RAPIDO 24', la cui durata sarà prolungata di circa 15 minuti per consentire una miglio- re azione del detersivo in pastiglie. Indicazione mancanza sale Quando diviene necessario provvedere a riempire il contenitore del sale, all'accen- sione della lavastoviglie sul display verrà visualizzato "SL". La comparsa di macchie biancastre sulle stoviglie è generalmente un indice impor- tante di mancanza del sale. Pulsante "PARTENZADIFFERITA" Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore. Per impostare la partenza ritardata proce- dere nel seguente modo: ■ Premere il pulsante "PARTENZA DIF- FERITA" (sul display verrà visualizzata la scritta"00"). ■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23). ■ Per avviare il conteggio, premere il pul- sante "START". Il display visualizzerà il tempo rimanente alla partenza del programma. Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto. Se si desidera annullare la partenza ritar- data procedere nel seguente modo: ■ Tenere premuto per almeno 3 secondi il pulsante "RESET". Sul display verrà visualizzato "00" e verranno emessi dei segnali acustici. ■ La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzati due trattini. ■ A questo punto, se si desidera far parti- re la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente seleziona- re i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PRO- GRAMMI". Esclusione segnalazione acustica di FINE PROGRAMMA La segnalazione acustica di fine program- ma può essere disattivata nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emes- so un breve suono).

2. Continuare a tenere premuto il pulsan-

te "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).

3. Rilasciare il pulsante nel momento in

cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suone- ria è attivata).

4. Premere nuovamente lo stesso pulsante

(apparirà "b0" che sta ad indicare che la suoneria è disattivata).

5. Spegnere la lavastoviglie premendo il

pulsante "ON/OFF" per rendere effetti- va la nuova impostazione. Per riattivare la suoneria, seguire la stessa procedura.7

4. Premere nuovamente lo stesso pulsante (sul

display verrà visualizzato "A1" che sta ad indicare che la memorizzazione è attivata).

5. Spegnere la lavastoviglie premendo il

pulsante "ON/OFF" per rendere effetti- va la nuova impostazione. Per disattivare la memorizzazione, seguire la stessa procedura. IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitra- bocco, si raccomanda di non muove- re o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

SEGNALAZIONE AUTOMATICA DI ANOMALIE

Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo. Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. E' necessario rivolgersi al Servizio Assistenza Tecnica. Pulire piastra filtro. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

ANOMALIA CAUSA RIMEDIO

Sul display compare E2 accompagnato da un breve segnale acustico. Sul display compare E3 accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare E5,E6,E7,

o EL, accompagnati da un breve segnale acustico. Sul display compare E8 o Ei accompagnati da un breve segnale acustico. Mancanza acqua (rubinetto dell'ac- qua chiuso). La macchina non riesce a scaricare l'acqua dalla vasca. Perdita di acqua. Guasto al controllo elettronico. L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata. La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display Memorizzazione dell'ultimo programma utilizzato Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emes- so un breve suono).

2. Continuare a tenere premuto il pulsan-

te "SELEZIONE PROGRAMMA" per almeno 30 secondi (durante questo periodo si udiranno 3 segnali acustici).

3. Rilasciare il pulsante nel momento in

cui verrà emesso il TERZO segnale acustico (sul display verrà visualizzato "A0" che sta ad indicare che la memo- rizzazione è disattivata).SMART TOUCH Questo apparecchio è equipaggiato di tec- nologia Smart Touch che consente di inte- ragire, tramite App, con gli smartphone basati sul sistema operativo Android e dotati della funzione NFC (Near Field Communication). ■ Scaricare l'App Candy simply-Fi sul proprio smartphone. L’App Candy simply-Fi è disponibile sia per dispositivi con sistema ope- rativo Android che per iOS, sia per tablet che per smartphone; è tuttavia possibile interagire con la macchina e sfruttare le potenzialità offerte da Smart Touch solo con smartphone Android dotati di tecnologia NFC, secondo il seguente schema: FUNZIONI Le principali funzioni attivabili mediante l’App sono: ■ Assistante Vocale – Guida alla scelta del ciclo di lavaggio ideale tramite inseri- mento di tre input vocali (stoviglie, livello di carico, livello di sporco). ■ Cicli – Possibilità di selezionare e avvia- re nuovi programmi di lavaggio addizio- nali. ■ Supporto – Impostazioni avanzate, Durezza dell’acqua, "Smart Check-up", Pulizia filtro e guida alla risoluzione dei problemi. ■ Statistiche – Statistiche di lavaggio e suggerimenti per un utilizzo più efficien- te della macchina. Per scoprire tutti i dettagli delle fun- zioni Smart Touch, esplora i menu accedendo in modalità DEMO o col- legati a: www.candysmarttouch.com

COME USARE SMART TOUCH

PRIMA VOLTA – Registrazione macchi- na su App ■ Accedere al menu "Impostazioni" del proprio smartphone Android e attivare la funzione NFC all’interno di "Wireless e Reti". In relazione al modello dello smartphone impiegato e alla versio- ne del sistema operativo Android, il processo di attivazione della funzio- ne NFC potrebbe essere differente. Consultare il relativo manuale per maggiori dettagli. ■ Accendere la lavastoviglie, ed abilitare la modalità Smart Touch, selezionando il programma "P0". ■ Aprire l’App, creare il profilo utente e registrare l'elettrodomestico seguendo le indicazioni sul display del telefono o la procedura descritta nella "Quick Guide" allegata alla macchina. Ulteriori informazioni, le F.A.Q. ed il video per una facile registrazione del prodotto sono disponibili su: www.candysmarttouch.com/how-to Smartphone Android con tecnologia NFC SmartphoneAndroid senza tecnologia NFC Tablet Android Apple iPhone Apple iPad Interazione con la macchina + contenuti Solo contenuti Solo contenuti Solo contenuti Solo contenuti 8VOLTE SUCCESSIVE – Utilizzo abituale ■ Ogni volta che si intende operare con l’App sulla macchina, occorre prima abilitare la modalità Smart Touch accendendo la lavastoviglie, selezionan- do il programma "P0". ■ Assicurarsi di avere sbloccato lo scher- mo del telefono (acceso e senza codice) e attivata la funzione NFC; in caso con- trario, seguire la procedura descritta in precedenza. ■ Se si vuole avviare un ciclo di lavaggio, caricare le stoviglie ed il detersivo. ■ Chiudere la porta dell’elettrodomestico. ■ Selezionare la funzione desiderata sull’App (es: avvio di un programma, "Smart Check-up", aggiornamento sta- tistiche, ecc…). ■ Seguire le istruzioni sul display del telefono, APPOGGIANDOLO al logo Smart Touch quando indicato dall'App. NOTE: Posizionare lo smartphone in modo che l’antenna NFC sul retro dello stesso sia in corrispondenza del logo Smart Touch sul cruscotto della macchina. Se non si conosce la posizione del- l'antenna NFC, spostare leggermen- te lo smartphone con movimento circolare sul logo Smart Touch fino a quando l’App segnala l’avvenuta connessione. Affinchè il trasferi- mento di dati vada a buon fine è fon- damentale MANTENERE IL TELEFO-

(pochi secondi); una schermata sul dispositivo informerà sull’esito del- l’operazione e quando sarà possibi- le allontanare lo smartphone. Custodie spesse o adesivi metallici sullo smartphone potrebbero influenzare o impedire la trasmissio- ne dei dati fra macchina e telefono. Se necessario, rimuoverli. La sostituzione di alcuni componen- ti dello smartphone (es: cover posteriore, batteria, ecc…) con altri non originali, potrebbe comportare la rimozione dell’antenna NFC, impedendo l'utilizzo completo dell’App. La gestione ed il controllo della macchina tramite App avviene solo “per prossimità”: non è quindi pos- sibile eseguire un’operazione da remoto (es: da un'altra stanza, fuori casa).

Lavaggio con prelavaggio Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) direttamente nella lavastoviglie. Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc… Adatto al lavaggio quotidiano, subito dopo l’uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti). Ciclo superveloce da eseguire a fine pasto, indica- to per un lavaggio di stoviglie fino a 6 coperti. Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavag- gio del carico completo. Adatto al lavaggio di stoviglie e pentole normal- mente sporche. Programma per stoviglie normalmente sporche (il più efficiente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie). Programma normalizzato EN 50242. Igienizzante 75°C Universale 60°C Giornaliero 55°C Ultra Silent 55°C Eco 45°C Rapido 59' 65°C Ultra Rapido 24' 50°C Prelavaggio Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali. Programma a massima silenziosità . Ideale per il funzionamento nelle ore notturne e per poter usufruire delle tariffe energetiche agevolate. Programma Descrizione = Programmi “IMPULSE” Adatto al lavaggio di stoviglie delicate e con decorazio- ni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole. Delicato 45°C

N.D.= OPZIONE NON DISPONIBILE

Attivazione della modalità Smart Touch, per l’interazione tra l’elettrodomestico e la App Candy simply-Fi. Prima del primo utilizzo mediante App, in questa posizione è presente il ciclo Igienizzante.11 Operazioni da compiere Svolgimento del Programma Durata media in Minuti Funzioni Facoltative Detersivo prelavaggioDetersivo lavaggio Pulizia filtro e piastraControllo scorta brillantanteControllo scorta salePrelavaggio caldoPrelavaggio freddoLavaggioPrimo risciacquo freddoSecondo risciacquo freddoRisciacquo caldo conbrillantanteCon acqua fredda(15°C) -Tolleranza ± 10%-Pulsante “PARTENZA DIFFERITA”Pulsante “SMART DOOR”Pulsante “ALL in 1”

N.D. N.D.12 Il tubo di carico dell’acqua è provvisto di un dispositivo di sicurezza che blocca l’afflusso dell’acqua qualora il tubo di carico si deteriori. Questo fatto viene segnalato dall’apparizione di una tacca rossa nella finestrella . In questo caso il tubo di carico acqua dovrà essere necessariamente sostituito. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica. Dispositivo antisvitamento (premere per svitare la ghiera).

La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza. A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcifi- cazione nel seguente modo: IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Mantenere premuto il pulsante "SELE-

ZIONE PROGRAMMA" e contempora- neamente accendere la lavastoviglie con il pulsante "ON/OFF" (verrà emes- so un breve suono).

2. Continuare a tenere premuto il pulsante

"SELEZIONE PROGRAMMA" per almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcifi- cazione corrente.

3. Premere nuovamente lo stesso pulsante

per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d0".

4. Spegnere la lavastoviglie premendo il

pulsante "ON/OFF" per rendere effetti- va la nuova impostazione. ATTENZIONE! Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il pulsante "ON/OFF" e ripartire dall'inizio (PUNTO 1).

IMPIANTO DI DECALCIFICAZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minera- li che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, mag- giore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcifica- tore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. Regolazione del decalcificatore Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Livello °fH (gradi francesi) °dH (gradi tedeschi)
