MANUALE UTENTE CDPN 4S603PWE CANDY

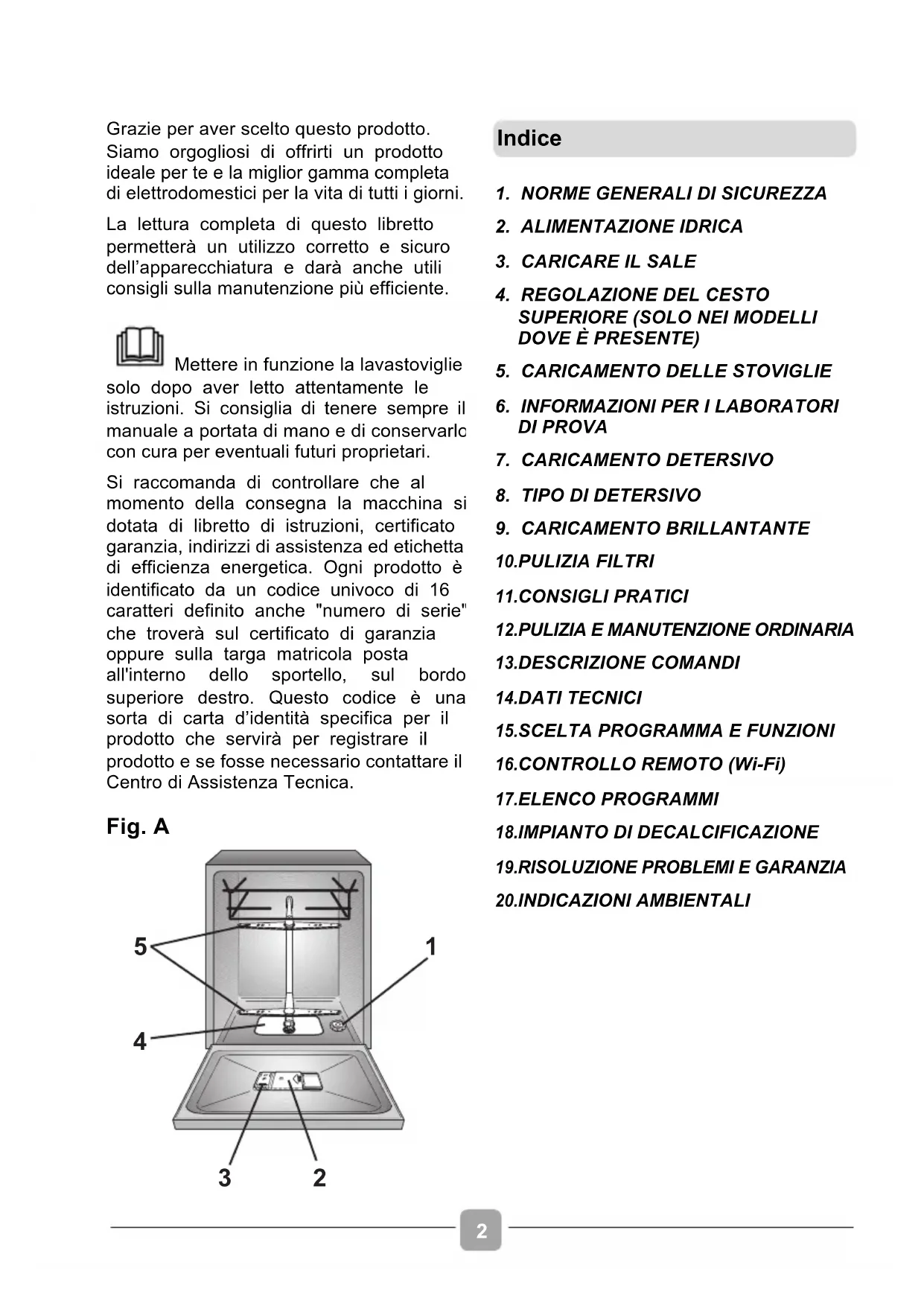

Grazie per aver scelto questo prodotto. Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni. La lettura completa di questo libretto permetterà un utilizzo corretto e sicuro dell’apparecchiatura e darà anche utili consigli sulla manutenzione più efficiente. Mettere in funzione la lavastoviglie solo dopo aver letto attentamente le istruzioni. Si consiglia di tenere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari. Si raccomanda di controllare che al momento della consegna la macchina sia dotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Ogni prodotto è identificato da un codice univoco di 16 caratteri definito anche "numero di serie", che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. Questo codice è una sorta di carta d’identità specifica per il prodotto che servirà per registrare il prodotto e se fosse necessario contattare il Centro di Assistenza Tecnica. Fig. A

2. ALIMENTAZIONE IDRICA

IMPIANTO DI DECALCIFICAZIONE

INDICAZIONI AMBIENTALI

SICUREZZA ! Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici altri ambienti di lavoro; − negli agriturismi; − dai clienti di hotel, motel o altre aree residenziali simili; − nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale. ! Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione.

! I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.

! I bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati.

! Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o da un assemblaggio speciale, disponibile presso il costruttore o il suo servizio assistenza tecnica. ! Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati.

! La pressione idrica deve essere compresa tra un minimo di 0,08 MPa ed un massimo di 0,8 Mpa. ! Assicurarsi che nessun tappeto ostruisca la base della lavastoviglie né i condotti di ventilazione. ! Dopo l’installazione, l’apparecchio deve essere posizionato in modo che la spina sia raggiungibile.!

Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).

! Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore.

I dati elettrici (tensione di alimentazione potenza assorbita) sono riportati nella targhetta dati apposta sul prodotto.

Assicurarsi che l'impianto elettrico sia provvisto di messa a terra, che la presa di corrente sia conforme alle normative nazionali e che la spina e la presa di alimentazione corrispondano. La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone cose derivanti dal mancato allacciamento alla linea di terra.

Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.

! L'uso di adattatori, prese multiple e/o prolunghe è fortemente sconsigliato.

! Prima di qualsiasi intervento di pulizia e manutenzione della lavastoviglie, togliere la spina e chiudere il rubinetto dell’acqua. ! Non tirare il cavo di alimentazione o l’apparecchio stesso per staccare la spina dalla presa di corrente.

! Non lasciare la lavastoviglie esposta a pioggia, sole o ad altri agenti atmosferici. ! Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento. ! In caso di trasloco, non sollevare la lavastoviglie dalla porta ; durante il trasporto, non appoggiare mai la porta al carrello di trasporto. Si consiglia di sollevare la lavastoviglie in due persone. Collegamento elettrico e prescrizioni di sicurezza ATTENZIONE: L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un temporizzatore, o connesso ad un circuito che viene regolarmente acceso e spento. ATTENZIONE: Durante il lavaggio, l’acqua può raggiungere temperature molto elevate.!

! La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio e ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.

! Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie. ! In ogni caso di guasto e/o di malfunzionamento, si consiglia di spegnere la lavastoviglie, chiudere il rubinetto dell’acqua e non manomettere l’apparecchio. Contattare immediatamente il Centro Assistenza Tecnica, richiedendo solo ricambi originali. Il mancato rispetto di quanto sopra, può compromettere la sicurezza dell’apparecchio.

! Qualora fosse necessario trasportare manualmente la macchina disimballata, non impugnare la porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore.

Rimuovere tutti gli elementi che compongono l’imballaggio.

Non installare o utilizzare la lavastoviglie se risulta danneggiata.

Rispettare le istruzioni di istallazione all’interno della Quick Guide fornita insieme al prodotto.

Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al seguente indirizzo: testinfo-dishwasher@candy.it Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere la targhetta dati).

Installazione ATTENZIONE: Non lasciare gli elementi dell’imballaggio a portata dei bambini. Informazioni per i laboratori di prova.

Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.

ATTENZIONE: Coltelli e altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.!

2. ALIMENTAZIONE IDRICA

! I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.

! La pressione idrica deve essere compresa tra un minimo di 0.08 Mpa e un massimo di 0.8MPa.

! E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig.1B). ! La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata (fig. 2)

Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.

! Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.

! Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati. La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purché non superi i 60°C.!

In ALCUNI MODELLI, potrebbero essere presenti una o più delle seguenti caratteristiche: ! WATERBLOCK (fig. 3) Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio. Infatti, il «Waterblock» intercetta eventuali perdite d’acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell’acqua. Come funziona Il fondo posto sotto l’elettrodomestico raccoglie eventuali perdite d’acqua che, trami- te un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all’acqua di fuoriuscire anche con il rubinetto aperto. Se la scatola "A" che contiene parti elettriche viene danneggiata, togliere immediatamente la presa di collegamento alla rete elettrica. Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura. Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

! AQUASTOP (fig. 4): dispositivo posizionato sul tubo di carico che blocca l’afflusso dell’acqua se il tubo si deteriora; in tal caso, apparirà una tacca rossa nella finestrella "A" e sarà necessario sostituire il tubo. Per svitare la ghiera, premere il dispositivo di antisvitamento "B".

CON PROTEZIONE (fig. 5): in caso di perdita d’acqua dal tubo primario interno "A", la guaina di contenimento trasparente "B" conterrà l’acqua, permettendo di terminare il lavaggio. Finito il ciclo, sostituire il tubo di carico contattando il Centro Assistenza Tecnica.

Sicurezze idrauliche Tutte le lavastoviglie sono dotate di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantità in eccesso.!

! Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 6). ! Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm. ! Si raccomanda di predisporre il sifone antiodore (fig. 6X). Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il centro Assistenza Tecnica.

! L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 6Y). ! Nel caso di installazione sottopiano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 6Z). ! Nell'installare la macchina controllare che i tubi di carico e scarico non siano piegati.

(Fig. A "1") ! La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale. ! Sul fondo della macchina, è sistemato il contenitore del sale che serve per rigenerare l'apparecchio decalcificatore. ! È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione. ! Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo. ! Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. ! Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.

! Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente.

Dopo ogni rifornimento di sale, È NECESSARIO far eseguire alla macchina un ciclo di lavaggio completo, oppure il programma AMMOLLO/PRELAVAGGIO. Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore.!

DOVE È PRESENTE) ! Utilizzando abitualmente piatti da 29 cm a 32,5 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo (a seconda dei modelli): Tipo "A":

1. Ruotare i fermi anteriori "A" verso

l'esterno; 2. Sfilare il cesto e rimontarlo nella posizione più alta;

3. Rimettere i fermi "A" nella posizione

Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta Tipo "A"

1. Estrarre il cesto superiore;

2. Impugnare il cesto da entrambi i lati e

tirarlo verso l’alto (fig. 1). Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm* e non si possono utilizzare i supporti mobili nella posizione alta.

• Nei modelli dotati di terzo cesto, sul cesto superiore non si possono caricare stoviglie con diametro superiore a 14 cm. PER RIPORTARE IL CESTO IN POSIZIONE BASSA:

1. Impugnare il cesto da entrambi i lati e

tirarlo leggermente verso l’alto (fig. 1);

2. Lasciare lentamente ricadere il cesto

accompagnandolo (fig. 2); N.B.: NON SOLLEVARE O ABBASSARE MAI IL CESTO DA UN SOLO LATO fig. 3). ATTENZIONE: si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie. Tipo "B"

! Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere 4 posizioni. ! Nella posizione abbassata (A-A1) i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice.

! In posizione rialzata (B-B1) i supporti permettono l'alloggiamento di piatti piani e fondi (diametro massimo 19 cm). Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.

Si consiglia di posizionare i piatti di dimensione maggiore, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina. ! Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo e permette il carico ottimale di bicchieri, tazze, piattini e contenitori di piccole dimensioni. Un carico standard giornaliero è rappresentato nelle fig. 1 e 2. Cesto superiore (fig. 1)

Cesto superiore (fig. 2)

! Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani e piatti fondi. ! Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig.6) assicurandosi che le posate stesse non impediscano la rotazione delle rampe.

Utilizzo del cesto superiore Utilizzo del cesto inferiore!

! Il cesto inferiore è dotato di una speciale griglia mobile centrale (fig. 3 e 4) utile per avere sempre il carico stabile e ottimale dei piatti, anche quando le dimensioni e/o la forma sono diverse da quelle standard. - POSIZIONE "A": per un carico di piatti standard o per un carico esclusivo di pentole, insalatiere, ecc… - POSIZIONE "B": per piatti di forma particolare anche se di dimensioni standard

fondine molto profonde, quadrate o senza

bordo, ecc…). - POSIZIONE "C": per piatti piani più grandi della media e/o di forma particolare (quadrati, esagonali, ovali, piatti per pizza, ecc…).

! I piatti di ridotte dimensioni, come ad esempio quelli da dessert, possono essere caricati anche nel cesto inferiore come indicato in figura 5, con gli appositi supporti mobili posizionati verso l' esterno ("E"). Per i piatti di normali o grandi dimensioni, i supporti devono trovarsi in posizione interna ("D"). Cesto superiore (fig. 5)

Un carico standard giornaliero è rappresentato nella fig.6. Cesto inferiore (fig. 6)

La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.

ATTENZIONE: Se i piatti piccoli vengono posizionati senza il corretto utilizzo delle ribaltine, il braccio lavante inferiore si blocca.!

Cesto posate (fig. 7) Il cesto porta posate è formato da due parti divisibili, così da poter offrire diverse possibilità di carico. La divisione in due del cestello avviene facendo scorrere in senso orizzontale le due parti l'una rispetto all'altra e viceversa per il riaggancio. La parte superiore del cesto porta posate può essere rimossa, così da poter offrire diverse possibilità di carico.

! Il terzo cesto è progettato per riporre al suo interno tutti gli oggetti ruba-spazio, quali stoviglie e utensili di piccole dimensioni oppure lunghi e piatti. Liberando i cesti inferiori da questi oggetti, il carico di stoviglie ingombranti risulta più agevole, permettendo ad esempio la sistemazione contemporanea di pentole e piatti nel cesto inferiore. ! Nel terzo cesto si possono caricare: tazzine e piattini da caffè, ciotole da dessert o gelato, contenitori bassi, piattini per aperitivo e tutti gli utensili che si utilizzano per cucinare, posate da portata, coltelli e cucchiai lunghi, forchettoni, palette, grattugie e accessori lame del frullatore).

! Per ottenere le migliori prestazioni di lavaggio, si consiglia di caricare gli oggetti con la parte concava rivolta verso il basso (ad es. piattini e ciotoline). ! Il terzo cesto può facilmente essere estratto dalla lavastoviglie, rimuovendo i fermi di sicurezza collocati alle estremità delle guide di scorrimento. ! Il terzo cesto è stato studiato per offrire massima flessibilità di utilizzo. Grazie alla sua suddivisione in tre sezioni inclinate e all’assenza di griglie fisse, può essere caricato secondo varie combinazioni: solo tazzine e piattini, solo utensili piatti e lunghi (mestoli, forchettoni), oppure carichi misti. Un carico standard giornaliero è rappresentato nella figura 8. Terzo cesto (fig. 8)

Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico. Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto. Utilizzo del terzo cesto ATTENZIONE: Il terzo cesto NON è concepito per il carico libero delle posate. L’assenza di griglie fisse di supporto potrebbe infatti comportare la caduta nei cesti inferiori di tali oggetti.!

Il cesto inferiore con gli accessori ZOOM (fig.9) consentono di posizionare stabilmente i piatti di diverse dimensioni e forme sul lato sinistro del cesto. Gli accessori permettono di sfruttare nel modo migliore i vantaggi del programma ZOOM.

Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al seguente indirizzo: testinfo-dishwasher@candy.it Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere la targhetta dati).

MODELLI PREDISPOSTI) I supporti in gomma morbida, possono essere rimossi .!

Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.

La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego.

La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).

Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto.

Poiché i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.

Il detersivo Utilizzare esclusivamente detersivi in polvere, liquidi, gel, o in pastiglie specifici per lavastoviglie Caricare il detersivo ATTENZIONE: Nel cesto inferiore, non caricare le stoviglie in posizione tale a impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo. Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale.!

I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, quindi nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi disciolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa utilizzazione del detersivo.

I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie. I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C già ad una temperatura inferiore.

I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non fosse così, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante).

Qualora si decida di utilizzare detersivi combinati ("3 in 1"/"4 in 1"/"5 in 1”, ecc.) che potrebbero rendere superfluo l’impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze: ! Leggere attentamente ed attenersi scrupolosamente alle istruzioni per l’uso e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare; ! L’efficacia dei prodotti che rendono non necessario l’utilizzo del sale dipende dalla durezza dell’acqua di alimentazione dell’apparecchio. Verificare allo scopo che la durezza dell’acqua sia compresa nell’intervallo di funzionamento indicato nelle istruzioni del detersivo. Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo. L’utilizzo improprio di questi prodotti potrebbe portare: ! Alla formazione di depositi di calcare nell’apparecchio e sulle stoviglie; ! A un degrado delle prestazioni di asciugatura e/o di lavaggio.

Si ricorda che l'uso dei detersivi combinati "TABS" rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli). Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l’uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere). In questo caso, si raccomanda di: ! Riempire nuovamente i contenitori del sale e del brillantante; ! Eseguire un normale ciclo di lavaggio senza carico. Si evidenzia che ritornando all’utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell’acqua ritorni a funzionare in modo ottimale. Detersivi in pastiglie Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca. Detersivi concentrati. Detersivi combinati. Detersivi combinati "TABS" Nel caso di reclami che possono essere legati direttamente all’impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.!

Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.

Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3"). Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione. PIENO VUOTO

riflesso scuro riflesso chiaro

Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4. Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

Il brillantante. Caricare il brillantante. Regolazione del brillantante (da 1 a 6).!

(Fig. A "4") Il sistema filtrante è costituito da: A. Bicchierino centrale, che trattiene le particelle più grosse di sporco; B. Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un ottimo risciacquo;

C. Piastra, che filtra continuamente l'acqua

lavaggio. ! Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio.

Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1).

! Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2). ! Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino.

Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.

ATTENZIONE: Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie. Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina. Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina. Non usare la lavastoviglie senza filtri.!

11. CONSIGLI PRATICI

! Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti. ! Non è necessario risciacquare le stoviglie prima di collocarle nella macchina. ! Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio. ! Sistemare le stoviglie con l'apertura rivolta verso il basso. ! Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio. ! Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente. ! Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie. ! Per il perfetto lavaggio di argenteria è necessario: a) sciacquarla appena dopo l'uso, soprattutto se è stata impiegata per maionese, uova, pesce, ecc.; b) non cospargerla con detersivo; c) non metterla a contatto con altri metalli.

Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con il massimo risparmio. ! Per eliminare eventuali sprechi di energia,acqua o detersivo si raccomanda di utilizzare la massima capacità di carico della propria lavastoviglie .E possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico. ! Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO/PRELAVAGGIO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo. ! In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi. ! I programmi più efficienti in termini di consumo combinato di acqua e energia sono generalmente quelli che operano ad una temperatura più bassa e con una maggior durata.

! È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato. Consigli per ottenere ottimi risultati di lavaggio. Consigli utili per risparmiare. Cosa non lavare.!

! Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale. ! È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.

! Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore. ! Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.

Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie. Suggerimenti al termine del programma.!

PULIZIA E MANUTENZIONE

ORDINARIA Una corretta cura dell’elettrodomestico può prolungarne il ciclo di vita.

! Scollegare la macchina dalla rete elettrica. ! Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.

! La lavastoviglie non richiede alcuna manutenzione speciale, poiché la vasca di lavaggio è autopulente. ! Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante. ! Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio con prodotti specifici per la pulizia e la cura della lavastoviglie. ! Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco. Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

1) togliere il braccio lavante superiore,

ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig.1) e, mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2);

2) lavare i bracci rotanti sotto un getto

d'acqua, liberando dallo sporco gli spruzzatori otturati.

3) al termine dell'operazione, rimettere i

bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo ! Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua. ! Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.

PULIZIA ESTERNA DELL’APPARECCHIO PULIZIA INTERNA DELL’APPARECCHIO Non utilizzare attrezzi che possano deformare gli spruzzatori di uscita acqua.!

Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica. Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1. eseguire un programma di lavaggio

senza stoviglie, ma con detersivo per sgrassare la macchina;

3. chiudere il rubinetto dell'acqua;

5. lasciare la porta leggermente aperta;

6. lasciare l'interno della macchina pulito;

7. se la macchina viene lasciata in

ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

A Pulsante "ON/OFF" B Pulsante "CONTROLLO REMOTO (Wi Fi)" C Pulsante opzione "MEZZO CARICO" D Pulsante "SELEZIONE PROGRAMMI" E Pulsante "PARTENZA RITARDATA" F Pulsante opzione "TABS"

DATI TECNICI (vedi targhetta dati)

Coperti (EN 50242) Capacità con pentole e piatti Pressione nell’impianto idraulico (MPa) Ampere fusibile / Potenza max assorbita / tensione di alimentazione DATI Larghezza x Altezza x Profondità (cm) Ingombro con porta aperta (cm)!

Il display consente di essere costantemente informati sul funzionamento dell’apparecchio.

Indica la temperatura di lavaggio di ogni programma selezionato.

2) DISPLAY PROGRAMMI

Indica i programmi di lavaggio impostati, fornisce informazioni sulle opzioni impostate e eventuali segnalazioni di guasto o altre indicazioni.

Indica il tempo di lavaggio per ogni programma selezionato e fornisce durante

lavaggio il tempo residuo alla fine del programma.

8) SPIA OPZIONI "MEZZO CARICO"

Quando si attiva il programma ZOOM la relativa spia si accenderà.

11) SPIA OPZIONE "TABS"

! Per accendere e spegnere l’apparecchio premere tasto ON/OFF (per almeno 3 secondi).

! Collegare la macchina alla rete .

Aprire lo sportello ed introdurre le stoviglie

lavare poi richiudere lo sportello. ! Premere il pulsante "ON/OFF" per circa 3 secondi. ! In questa fase rimarranno attivi solo i pulsanti "SMART DOOR" "TABS" e "START/RESET". Si visualizzerà sul display la scritta "BRAVA" e tutti le spie si accenderanno per 3 sec. ! Comparirà sul display la scritta "ENGLISH". Descrizione DISPLAY ATTENZIONE: Non toccare il display all'inserimento della spina perché la macchina, nei primi secondi, effettua un'autocalibrazione che potrebbe essere interrotta: se ciò avvenisse la macchina potrebbe non funzionare in maniera ottimale. In tal caso, togliere la spina e ripetere l'operazione. Tasto ON/OFF A fine ciclo ricordarsi di spegnere l'apparecchio tramite il tasto ON/OFF, togliere la spina e chiudere il rubinetto dell’acqua. Prima accensione e Selezione dalla lingua!

! Premendo il pulsanti "SMART DOOR" e "TABS" si può selezionare la lingua preferita. ! Per accettare la scelta della lingua premere il tasto "START/RESET". Subito dopo si scorrera sul diplay il messaggio di "BENVENUTO" per una sola volta e le spie risulteranno tutte spente. ! Sul display comparira,la scritta del programma "ECO 2:50" o "ECO 3:25" (con opzione SMART DOOR attivata). ! Sul display apparirà la scritta "ECO".

La lavastoviglie è regolata con determinate impostazioni di fabbrica. Tuttavia da menù impostazioni è possibile adattare i vari parametri alle proprie esigenze di lavaggio. Entrare nel menù Impostazioni

! Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 3 sec

Mantenere premuti i pulsanti "SELEZIONE PROGRAMMI" e "ON/OFF" per circa 5 sec.

! Sul display comparirà la scritta "IMPOSTAZIONI". ! Pemendo i tasto "SELEZIONE PROGRAMMI" le relative spie dei pulsanti "SMART DOOR" e "TABS" risulteranno accese. si potrà selezionare in sucessione,i parametri da regolare (DECALCIFICATORE → INDICATORE ACUSTICO → FUNZIONE MEMO). ! La regolazione del parametri si eseguirà , premendo i tasti "SMART DOOR" e "TABS".

Per la regolazione del DECALCIFICATORE. vedere l’apposito Capitolo del libretto. ! Per la regolazione INDICATORE ACUSTICO vedere l’apposito paragrafo. ! Per la regolazione della FUNZIONE MEMO vedere l’apposito paragrafo.

Premere il tasto "START/RESET" sul display comparirà il programma "ECO".

! Premere contemporaneamente i tasti "MEZZO CARICO" e "TABS" per 5 sec. ! Sul display apparirà la scritta "ENGLISH". ! Riprendere i passaggi dal paragrafo "IMPOSTAZIONE DELLA LINGUA".

Aprire lo sportello ed introdurre le stoviglie da lavare.

Sul display verrà visualizzato il programma "ECO" oppure il programma che è stato memorizzato precedentemente. ATTENZIONE: Nel caso che la macchina rimanesse accesa senza selezionare o avviare alcun programma, la lavastoviglie trascorso un tempo di 5 min. si spegnerà automaticamente. Menù Impostazioni Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Accensioni successive Nel caso fosse stata attivata la funzione di memorizzazione del programma, sul display comparirà il programma memorizzato. Modifica lingua impostata ATTENZIONE: Tramite questa procedura si annulleranno tutte le impostazioni memorizzate, e la macchina ritornerà alle condizioni di fabbrica. Impostazione dei programmi!

! Sul display a sinistra del quadrato verrà visualizzata la durata del programma; su quello di destra verrà visualizzata la temperatura del programma.

Scegliere il programma desiderato premendo più volte il pulsante "SELEZIONE PROGRAMMI". ! Sul display, attivando determinati programmi si illumineranno delle icone. ! Se si desidera selezionare un'opzione, premere il pulsante corrispondente (la relativa spia s'illuminerà). ! Premere il pulsante START/RESET. A sportello chiuso, dopo un segnale acustico, il programma si avvierà automaticamente. Il display visualizzerà il tempo restante alla fine del lavaggio.

Modelli con Smart Loading Sensor (Solo nei modelli dove è presente) Il programma "AUTO WASH", grazie a un algoritmo che analizza in tempo reale il livello di carico delle stoviglie imposta automaticamente la temperatura e i tempi di lavaggio ideali ottimizzando i consumi d'acqua e di energia Modelli con sensore di sporco (Solo nei modelli dove è presente) La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei programmi "AUTOMATICI" (vedi elenco programmi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle stoviglie. Il grado di torbidità dell’acqua è infatti correlato alla quantità di sporco presente sulle stoviglie. In questo modo viene garantito il miglior lavaggio, ottimizzando i consumi d'acqua e di energia.

I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.

A programma avviato, la spia "ADDISH" accesa indica la possibilità di aggiungere ancora delle stoviglie, aprendo lo sportello. La macchina si fermerà automaticamente e sul display verrà visualizzato lampeggiante il tempo rimanente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. Nel caso la relativa spia sul display risultasse spenta, non sarà più possibile introdurre le stoviglie.

Dopo avere avviato la lavastoviglie si dovrà attendere alcuni secondi affinché la macchina inizi il programma. Programmi "AUTOMATICI" Programmi "IMPULSE" Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica peculiare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma. "ADDISH" (possibilità di aggiungere stoviglie dopo l'avvio del programma ) Aprire quindi lo sportello con estrema cautela e in modo graduale, per evitare di bagnarsi con schizzi di acqua del lavaggio. L’introduzione delle stoviglie dopo lo spegnimento della spia ADDISH è vivamente sconsigliato, perché non viene garantito il corretto lavaggio.!

Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo: ! Tenere premuto per almeno 3 secondi il pulsante START/RESET. Sul display verrà visualizzato “RESET" e verranno emessi dei segnali acustici. ! Il programma in corso verrà annullato.

A questo punto sarà possibile impostare un nuovo programma attraverso il tasto "SELEZIONE PROGRAMMI"..

Nel caso d'interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica.

Durante lo svolgimento del programma, nel display viene visualizzato il tempo rimanente a fine ciclo il nome del programma scelto e la relativa temperatura che si aggiornerà automaticamente col trascorrere dei minuti.

La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi.

Il "PERFECT RAPID ZONE" garantisce prestazioni di lavaggio ottimali nei cicli rapidi e la rimozione dello sporco più ostinato nei cicli intensivi. Nella zona sinistra della vasca sono montati due bracci lavanti supplementari che si attivano automaticamente durante i programmi rapidi (ZOOM 39’ e RAPIDO 24’) ed i programmi (UNIVERSALE, IGIENIZZANTE, UNIVERSALE PLUS, ECO PLUS). Le stoviglie posizionate in quella zona potranno quindi beneficiare della forza lavante addizionale del "PERFECT RAPID ZONE".

ATTENZIONE: Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato. Modifica di un programma in corso ATTENZIONE: Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore. Svolgimento del programma (solo per i modelli d'accosto) Fine del programma Solo nei modelli dove è presente l'opzione SMART DOOR , durante la fase di asciugatura la porta si aprirà automaticamente e bisognerà attendere l'indicazione di fine ciclo prima di prelevare le stoviglie. PERFECT RAPID ZONE (Solo nei modelli dove è presente)!

I tasti opzione vi forniscono un ulteriore scelta di lavaggio delle vostre stoviglie per poter personalizzare i programmi di lavaggio. (Nella tabella del capitolo 17 del manuale sono riportate su quali programmi sono attivabili). Prima di avviare il programma le opzioni si attivano e disattivano mediante gli appositi tasti e la relativa accensione delle spie. Il tasto opzione deve essere attivato dopo che avete scelto il programma di lavaggio.

Pulsante "SMART DOOR" (apertura automatica della porta) (Solo nei modelli dove è presente) Questa opzione aziona uno speciale dispositivo che apre la porta di qualche centimetro durante o alla fine del ciclo di asciugatura (a seconda dei programmi) favorendo una più naturale ed efficiente asciugatura delle stoviglie. La durata del ciclo selezionato verrà automaticamente modificata, per permettere un'ottimizzazione delle temperature utilizzate nella fase di risciacquo, in modo da consentire una significativa riduzione del consumo di energia. L'apertura della porta nell'ultima fase dell'asciugatura permette di sfruttare il ricircolo dell'aria, eliminando il rischio della formazione di cattivi odori. Quando la porta si aprirà sul display comparirà il messaggio "SMART DOOR".

Pulsante "MEZZO CARICO" Se avete poche stoviglie da lavare (per es. bicchieri, tazze, piatti), potete attivare l’opzione «MEZZO CARICO». Pulsante "TABS" Questa opzione permette l'utilizzo ottimale dei detersivi combinati "TABS" ("3 in 1"/"4 in 1"/"5 in 1”, ecc.). Premendo questo pulsante

il programma di lavaggio impostato viene modificato, in modo da ottenere la migliore prestazione dai detersivi combinati; inoltre, viengono disattivati gli indicatori di mancanza sale e brillantante.

Quando si accende la spia indica che è necessario provvedere a riempire il contenitore del sale. Pulsanti opzione Nel caso sia stata selezionata un’opzione non compatibile con il programma scelto, la relativa spia prima lampeggerà e poi si spegnerà. Questa opzione sarà automaticamente attiva nel programma "ECO". In ogni caso, sarà possibile disattivarla. La funzione "SMART DOOR" non è disponibile nei programmi "RAPIDO 24’" "ZOOM 39’" e "PRELAVAGGIO". ATTENZIONE: Con questa opzione selezionata, non si deve in alcun modo impedire l'apertura della porta o forzarne la chiusura per non danneggiarne il meccanismo. Lasciare libero lo spazio davanti alla porta e prima di richiuderla, attendere il rientro del dispositivo di apertura. ATTENZIONE: Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relativo pulsante. L’uso di quest'opzione è raccomandato specialmente in caso di utilizzo del programma RAPIDO 24', la cui durata sarà prolungata di circa 15 minuti per consentire una migliore azione del detersivo in pastiglie. Spia "ESAURIMENTO SALE"!

Quando si accende la spia indica che il brillantante si sta esaurendo, è necessario rifornire al più presto il contenitore del brillantante.

Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 00:30 e 23:30 ore. Per impostare la partenza ritardata procedere nel seguente modo.

Premere il pulsante "PARTENZA RITARDATA" (sul display verrà visualizzata la scritta "0:00"). ! Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 30 minuti, fino ad un massimo di 23:30).

Per avviare il conteggio, premere il pulsante START/RESET. Il display visualizzerà il tempo rimanente alla partenza del programma. Alla fine del conteggio, il programma partirà automaticamente.

Se si desidera annullare la partenza ritardata procedere nel seguente modo: ! Tenere premuto per almeno 3 secondi il pulsante START/RESET. Sul display verrà visualizzato "RESET" e verranno emessi dei segnali acustici. ! La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzati due trattini. Sul display verra visualizzato il programma "ECO" o quello precedentemente memorizzato.

! A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato

eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PROGRAMMI".

Il prodotto nei settaggi di fabbrica ha la segnalazione acustica attivata. La segnalazione acustica di fine programma può essere disattivata nel seguente modo:

1. Mantenere premuto il pulsante

"SELEZIONE PROGRAMMI" e contemporaneamente accendere la lavastoviglie con il pulsante "ON/OFF"

3. Premere il tasto "SELEZIONE

PROGRAMMI" fino a quando sul Display non comparirà la scritta "INDICATORE ACUSTICO"

4. Premendo successivamente i tasti

"MEZZO CARICO" o "TABS" per cambiare il valore da SI/NO

5. Spegnere la lavastoviglie premendo il

pulsante ON/OFF per rendere effettiva la nuova impostazione. Per riattivare la suoneria, seguire la stessa procedura. Spia "ESAURIMENTO BRILLANTANTE" Pulsante “PARTENZA RITARDATA" Se si desidera non applicare la partenza differita, premere il tasto PARTENZA RITARDATA più volte fino a quando compare la scritta 0:00. (PARTENZA IMMEDIATA). (solo per i modelli d’accosto) Sul display verrà visualizzata la durata del ciclo scelto. Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto.

Esclusione "INDICATORE ACUSTICO" di inizio fine programma Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.!

Mantenere premuto il pulsante "SELEZIONE PROGRAMMI" e contemporaneamente accendere la lavastoviglie con il pulsante "ON/OFF".

Premere il tasto "SELEZIONE PROGRAMMI" fino a quando sul Display non comparira la scritta "FUNZIONE MEMO".

4. Premendo successivamente i tasti

"MEZZO CARICO" o "TABS" per cambiare il programma.

5. Spegnere la lavastoviglie premendo il

pulsante "ON/OFF" per rendere effettiva la nuova impostazione.

Per modificare il programma memorizzato, seguire la stessa procedura.

1. Accendere la macchina col tasto

pulsanti "SELEZIONE PROGRAMMI" e "PARTENZA RITARDATA" per 5 sec.

3. Sul display apparirà la scritta “DEMO

4. Se non si preme nessun tasto per un

tempo 30 sec. il programma partirà, simulando la partenza di un programma di lavaggio.

Accendere la macchina col tasto ON/OFF.

pulsanti "SELEZIONE PROGRAMMI" e "PARTENZA RITARDATA" per 5 sec.

3. Sul display apparirà la scritta "DEMO

4. Spegnere la macchina.

! Chiudere lo sportello ! Avviare l’elettrodomestico. ! La pressione contemporanea dei tasti "TABS" e "SMART DOOR" per circa 3 secondi permette di bloccare i tasti. In questo modo, si può evitare che vengano effettuate modifiche indesiderate o accidentali.

! Il blocco tasti può essere annullato, semplicemente premendo nuovamente i due tasti di attivazione o spegnendo l'apparecchio. Se dovesse mancare la corrente durante il funzionamento della lavastoviglie, una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, la macchina ripartirà dal punto in cui si era fermata. FUNZIONE MEMO (Memorizzazione dell'ultimo programma utilizzato) Attivazione o esclusione programma DEMO MODE: (programma dimostrativo da usare esclusivamente nei punti vendita) Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Le funzioni della macchina SELEZIONE

PROGRAMMI / OPZIONI / PARTENZA

RITARDATA risultano attive, premendo questi tasti si può simulare il funzionamento del prodotto senza l’attivazione del lavaggio. ATTENZIONE: Se nel prodotto una volta installato , si trova nella condizione che funziona correttamente, ma quando si preme il tasto Start la macchina non inizia il ciclo di lavaggio potrebbe essere che nel punto vendita non è stato disabilitato la funzione “Demo mode”. Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Sicurezza bambini!

(WI-FI) Questo apparecchio è equipaggiato di tecnologia Wi-Fi che consente il controllo da remoto della macchina tramite App.

! Scaricare l'App Candy simply-Fi sul proprio dispositivo.

! Assicurarsi che il router sia acceso e di essere connessi alla rete Wi Fi di casa con il proprio smartphone/tablet. ! Attivare il BLUETOOTH del proprio smartphone/tablet (se disponibile). ! Aprire l’App, creare il profilo utente e arruolare l'elettrodomestico seguendo le indicazioni sul display del dispositivo. ! Quando indicato dall’App. accendere la lavastoviglie premendo il tasto ON/OFF per 3 sec..

Premere il tasto "SELEZIONE PROGRAMMI"/ ARRUOLAMENTO Wi-Fi" per 3 sec " sul display scorrerà la parola "ARRUOLAMENTO" e il spia "Wi-Fi" risulterà spenta. ! Entro 60 sec. tenere premuto il tasto "PARTENZA RITARDATA" per 3 sec., e comparirà sul display la parola "EASY" per 5 min, la spia Wi-Fi lampeggerà lentamente 3 volte e poi si spegnerà per 2 secondi. ! Sull’ App. inserire Password della rete Wi-Fi di casa e concludere la procedura. Arruolamento riuscito

Sul display compare la scritta "CONNESSA" una volta, dopo comparirà la scritta "CONTROLLO REMOTO", e la spia "Wi-Fi" risulterà accesa fissa. ! È ora possibile controllare la macchina dal App. Arruolamento fallito Se l’arruolamento fallisce (o sono passati 5 min): ! Sul display compare "RIPROVA". ! La macchina risulta non connessa. ! Ripetere la procedura di arruolamento dall’App. Per ulteriori informazioni fare riferimento alla "Quick Guide - Enrollment App" allegata alla macchina, o accessibile al Link: go.candy-group.com/bm-dw

In caso di problemi o cambio della password del router di casa occorre effettuare nuovamente la procedura di arruolamento, rimuovendo il prodotto dall’App.

Ogni volta che si vuole utilzzare la machina da remoto : ! Caricare la lavastoviglie, caricare il detersivo, chiudere la porta. ! Accendere la lavastoviglie.

Premere il tasto "SELEZIONE PROGRAMMI"/ ARRUOLAMENTO Wi-Fi" " Sul display compare la scritta "CONTROLLO REMOTO".

! E’ ora possibile controllare la macchina da App. Arruolamento macchina su App L’App Candy simply-Fi è disponibile sia per dispositivi con sistema operativo Android che per iOS, sia per tablet che per smartphone. Per scoprire tutti i dettagli delle funzioni Wi-Fi, esplora i menu dell'App accedendo in modalità DEMO. Reset WiFi ABILITAZIONE CONTROLLO REMOTO!

! Per uscire dal controllo remoto, premere di nuovo il tasto "SELEZIONE PROGRAMMI"/ARRUOLAMENTO Wi-Fi". ! Senza ciclo in esecuzione: La spia "Wi-Fi" lampeggerà lentamente e sul display compare la scritta "CONTROLLO REMOTO OFF". Il display mostrerà poi l’ultimo programma completato dalla macchina (o il programma "ECO"). ! Con ciclo in esecuzione: La spia "Wi-Fi" lampeggerà lentamente e sul display compare la scritta "CONTROLLO REMOTO OFF". Il display mostrerà poi il tempo rimanente. Il ciclo verrà portato a termine senza avere il controllo da App. Ulteriore modalità per uscire dal controllo remoto.

Premere il tasto “START/RESET” per 3 sec L’eventuale ciclo in esecuzione verrà annullato e la macchina uscirà dalla modalità CONTROLLO REMOTO. La spia "Wi-Fi" lampeggerà lentamente. Sarà possibile impostare un nuovo ciclo di lavaggio dal pannello comandi. ! Premere il tasto “ON/OFF” per 3 sec (o interruzione di corrente) L’eventuale ciclo in esecuzione verrà messo in pausa e la macchina uscirà dalla modalità CONTROLLO REMOTO. Alla riaccensione, la spia "Wi-Fi" lampeggerà lentamente e l’eventuale ciclo in esecuzione proseguirà dal punto di interruzione.

Indica lo stato della connessione del prodotto alla rete Wi-Fi domestica. Può essere:

ACCESA FISSA: controllo remoto attivo. - LAMPEGGIANTE LENTA: controllo remoto disattivo.

- LAMPEGGIANTE VELOCE PER 3

SECONDI, POI SPENTA: la Macchina non riesce a connettersi alla rete Wi-Fi domestica o non è ancora stata arruolata sull'App.

- LAMPEGGIANTE LENTA PER 3

VOLTE, POI SPENTA PER 2 SECONDI: procedura di arruolamento sull’App in corso.

- ACCESA PER 1 SECONDO, POI

SPENTA PER 3 SECONDI: la porta è aperta. Non è possibile attivare il controllo remoto .

DISABILITAZIONE CONTROLLO REMOTO Aprendo la porta, l’eventuale CONTROLLO REMOTO verrà disabilitato. Per riprendere il comando da App, chiudere la porta. Spia "WI-FI"!

Programma Descrizione

ECO Programma per stoviglie normalmente sporche (il più efficiente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie). Programma normalizzato EN 50242.

INTENSIVO Adatto al lavaggio di pentole e di tutte le altre stoviglie particolarmente sporche.

AUTO UNIVERSALE Adatto al lavaggio di stoviglie e pentole normalmente sporche.

ZOOM 39’ Ciclo veloce Wash&Dry in Classe A di lavaggio.

• Indicato per un lavaggio di stoviglie fino a 8 coperti.

RAPIDO 24’ Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 6 coperti.

PRELAVAGGIO Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.

IGIENIZZANTE Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc…

Adatto al lavaggio rapido di stoviglie abbondantemente sporche.

AUTO UNIVERSALE PLUS Adatto al lavaggio di stoviglie di tutti i giorni. Due risciacqui finali garantiscono un elevato livello d'igiene e pulizia. P10

AUTO AUTO WASH Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali. Questo programma viene ottimizzato, grazie a un sensore che adatta i parametri di lavaggio in funzione dell'effettivo carico di stoviglie. P11

SPECIALE Programma a media temperatura, per il lavaggio di stoviglie e pentole normalmente sporche, utilizzando detersivi contenenti enzimi. P12

DELICATO Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole.

Programmi con prelavaggio Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) non nella vaschetta del detersivo ma direttamente all’interno della lavastoviglie.!

Opzioni Programma Detersivo prelavaggio Programmi "IMPULSE" Programmi automatici "PERFECT RAPID ZONE" attivo Temperatura di lavaggio (°C) Durata media di lavaggio ¹ (min.) Pulsante "SMART DOOR" Pulsante "MEZZO CARICO" Pulsante "TABS"

● = Aggiunta di detersivo per PRELAVAGGIO ■ = Programmi "IMPULSE" ▲= Programmi "AUTOMATICI" ² (Solo nei modelli dove è presente) = Programmi dove è attivo il PERFECT RAPID ZONE (Solo nei modelli dove è presente)

N.D. = OPZIONE NON DISPONIBILE

1) Con acqua fredda (15°C) – Tolleranza ±10%-

Con acqua calda il tempo residuo al termine del programma si aggiorna automaticamente durante lo svolgimento dello stesso. Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell'uso quotidiano, sono possibili differenze). ² Lo svolgimento dei programmi "automatici" viene ottimizzato, grazie all' intervento del sensore di sporco che adatta i parametri di lavaggio in funzione del grado di sporco delle stoviglie.!

DECALCIFICAZIONE L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Il decalcificatore può trattare acqua con durezza fino a 90 °fH (gradi francesi), 50 °dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Livello Durezza dell’acqua Uso sale rigenerante Regolazione di decalcificazione °fH (gradi francesi) °dH (gradi tedeschi)

• La regolazione è stata impostata dalla fabbrica al livello 4 (S4) in quanto questo soddisfa la maggior parte dell'utenza.

A seconda del livello di appartenenza della vostra acqua, impostare il valore di decalcificazione nel seguente modo:

premuto il pulsante "ON/OFF" per circa 3 sec

2. Mantenere premuti i pulsanti

"SELEZIONE PROGRAMMI" e "ON/OFF" per circa 5 sec.

3. Sul display comparirà la scritta

"IMPOSTAZIONI" e lerelative spie dei pulsanti "SMART DOOR/EXPRESS" e "TABS" risulteranno accese.

4. Pemendo i tasto "SELEZIONE

PROGRAMMI" sino a selezionare il parametro "DECALCIFICATORE S4" (S4 livello di fabbrica).

5. La regolazione del parametri si eseguirà,

premendo i tasti "SMART DOOR/ EXPRESS" (S7 → S0) e "TABS" (S0 → S7) per aumentare o ridurre il livello impostato precedentemente.

6. Spegnere la lavastoviglie premendo il

pulsante "ON/OFF" per 3 sec. per rendere effettiva la nuova impostazione. Per cambiare nuovamente il livello del decalcificatore, seguire la stessa procedura.

Regolazione del decalcificatore Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. ATTENZIONE Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "ON/OFF" e ripartire dall'inizio (PUNTO 1).!

Nel caso si pensi che la lavastoviglie non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni. Se l’anomalia non dovesse risolversi o ripetersi, sarà necessario contattare il servizio assistenza.

Errore visualizzato Significato e soluzioni "CHECK WATER" con un breve segnale acustico (Solo nei modelli dove è presente ). E2 (con display) con un breve segnale acustico. La macchina non carica acqua. Verificare che il rubinetto dell’acqua sia aperto. Appurare che il tubo di carico non sia piegato o schiacciato. Tubo scarico non ad altezza corretta (vedere sezione istallazione). Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e verificare che il filtro "antisabbia" non sia intasato. E3 (con display) con un breve segnale acustico. La macchina non scarica l’acqua. Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. Verificare che il sifone non sia ostruito. E4 (con display) con un breve segnale acustico. Perdita d’acqua. Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. Verificare che il sifone non sia ostruito. E8-Ei (con display) con un breve segnale acustico. Elemento riscaldante dell’acqua non funziona correttamente o la piastra filtro intasata. Pulire piastra filtro. Qualsiasi altro codice d'errore (con display) Spegnere la lavastoviglie, staccare la spina e attendere un minuto. Accendere nuovamente la macchina e avviare un programma. Se l'errore dovesse ripresentarsi, contattare un Centro Assistenza Tecnica Autorizzato, comunicando l'errore visualizzato.

SEGNALAZIONE ERRORI ! Modelli dotati di display: gli errori verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 2 = E2) con un breve segnale acustico. ! Modelli senza display: gli errori verranno indicati tramite il lampeggìo di tutte le spie per un numero di volte pari al codice dell'errore, seguiti da una pausa di 5 secondi (esempio: Errore 2 = 2 lampeggìi, pausa di 5 secondi, 2 lampeggìi, ecc…). Solo modelli con display!

Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un’anomalia, la spia corrispondente al ciclo scelto lampeggerà in maniera molto veloce e verrà emesso un segnale acustico intermittente. In questo caso, spegnere la lavastoviglie premendo il pulsante "ON/OFF". Dopo aver controllato che il rubinetto dell'acqua sia aperto, che il tubo di scarico non sia piegato, che il sifone non sia otturato o i filtri intasati, impostare nuovamente il programma scelto. Se l’anomalia dovesse ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica.

ANOMALIA CAUSA SOLUZIONE

con qualsiasi programma Spina corrente elettrica non inserita nella presa Inserire spina Tasto O/I non inserito Inserire tasto Sportello aperto Chiudere sportello Manca energia elettrica Controllare

acqua Vedi cause 1 Controllare E’ chiuso il rubinetto acqua Aprire il rubinetto acqua Il tubo di carico è piegato Eliminate le pieghe del tubo Il filtro del tubo di carico acqua è intasato Pulite il filtro posto all’estremità del tubo di carico

acqua Filtro sporco Pulire filtro Tubo di scarico piegato Raddrizzare tubo di scarico La prolunga del tubo di scarico non è corretta Seguite esattamente le istruzioni per il collegamento del tubo di scarico Lo scarico a muro non ha lo sfiato in aria Consultate un tecnico qualificato

in continuazione Tubo di scarico in posizione troppo bassa Alzare il tubo di scarico ad almeno 40 cm dal pavimento Solo modelli senza display Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. ATTENZIONE: Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca. Altre anomalie!

ANOMALIA CAUSA SOLUZIONE

ruotare i bracci di lavaggio Eccessivo dosaggio di detersivo Ridurre dose detersivo. Utilizzare detersivo specifico Oggetto del carico che impedisce

rotazione dei bracci Controllare Piastra filtrante e filtro eccessivamente sporchi Pulire piastra e filtro

elettroniche senza display: una o più spie lampeggiano rapidamente Rubinetto dell'acqua chiuso Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo.

Se il carico viene parzialmente lavato Vedi cause 5 Controllare Fondo di pentole non perfettamente lavato Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie Bordo di pentole non perfettamente lavato Posizionare meglio la pentola Spruzzatori parzialmente otturati Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d’acqua Le stoviglie non sono sistemate bene Non addossate troppo le stoviglie tra di loro L’estremità del tubo di scarico è immersa nell’acqua L’estremità del tubo di scarico non deve toccare l’acqua scaricata Il detersivo non è dosato adeguatamente, è vecchio o indurito Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto Il tappo del contenitore sale non è chiuso bene Avvitatelo fino in fondo Il programma di lavaggio scelto è troppo blando Scegliete un programma più energico

asportazione del detersivo Posate, piatti, pentole, ecc.… interferiscono con l'apertura dello sportellino della vaschetta detersivo. Caricare le stoviglie in modo che non impediscano l'apertura dello sportellino della vaschetta detersivo.

macchie bianche sulle stoviglie Acqua di rete con eccessiva durezza Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l’anomalia persiste, richiedere intervento Assistenza Tecnica

Rumorosità durante il lavaggio Le stoviglie sbattono tra di loro. Sistematele meglio nei cesti I bracci rotanti sbattono sulle stoviglie. Sistemate meglio le stoviglie

non sono perfettamente asciutte Mancanza di circolazione d’aria Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l’asciugatura naturale Mancanza brillantante Utilizzare il brillantante!

NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare. Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace. Si consiglia di utilizzare sempre ricambi originali, disponibili presso i nostri Centri Assistenza Tecnica Autorizzati.

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali. Assistenza e Garanzia Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on-line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet.!

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE). II RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostane inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

! i RAEE non vanno mai buttati nella spazzatura indifferenziata; ! i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.!
