MANUALE UTENTE 1.34 XC Wolf Garten

1 Interrutore per avviare
2 Portacavo
3 Regolazione profondit di lavoro
4 Deflettore
5 Raccoglierba
6 Fissare l'impugnatura
7 Regolazione altezza impugnatura
8 Regolazione dell'altezza di taglio
9 Indicator dell' altezza

NL

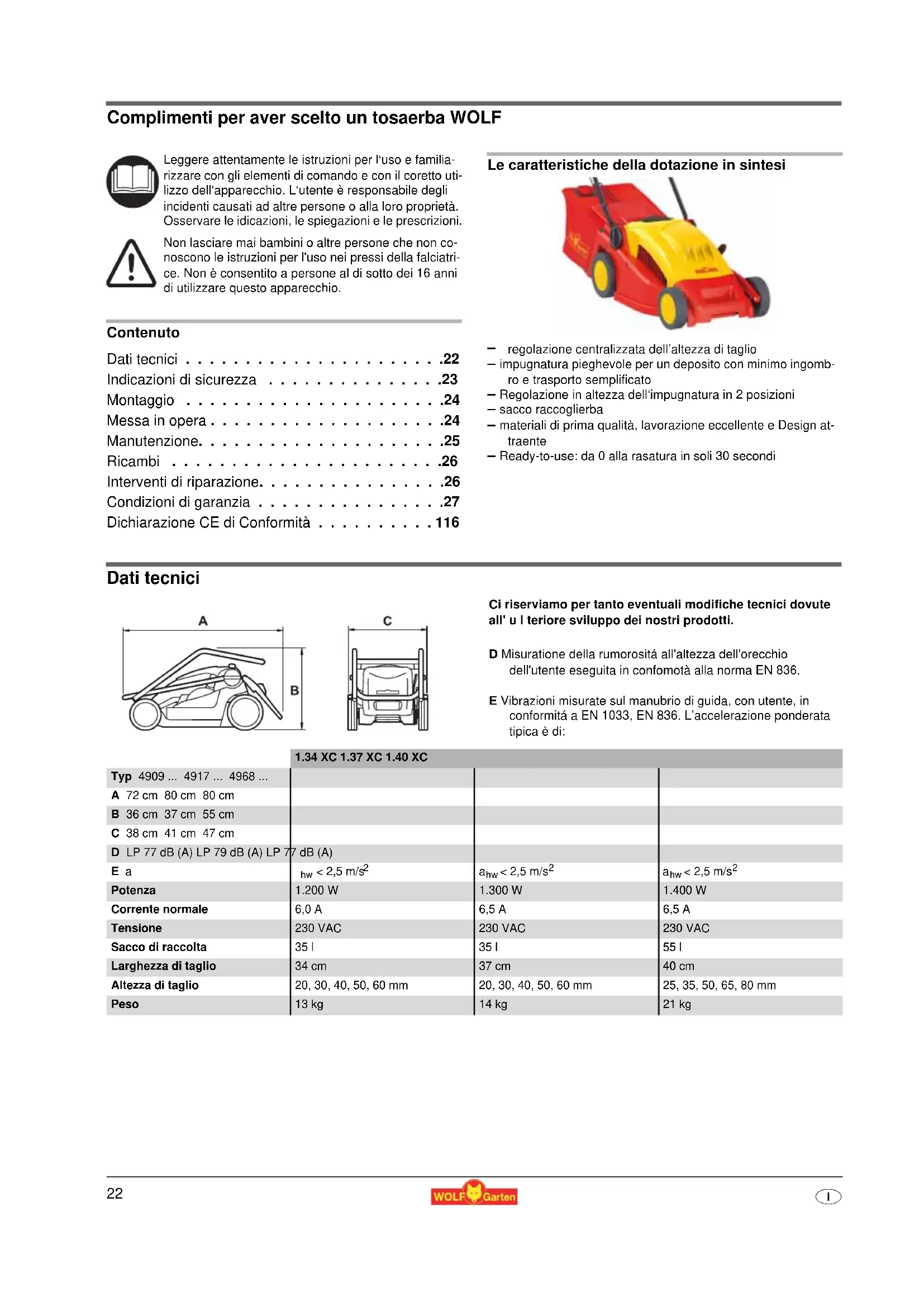

Complimenti per aver scelto un tosaerba WOLF

Leggere attentamente le istruzioni per l'uso e familiarizzare con gli elementi di comando e con il coretto utilizzo dell'apparecchio. L'utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizioni.

Non lasciare mai bambini o altre persone che non conoscono le istruzioni per l'uso nei pressi della falciatrice. Non è consentito a persone al di sotto dei 16 anni di utilizzare questo apparecchio.

Contenuto

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Indicazioni di sicurezza .....23

Montaggio .24

Messa in opera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Manutenzione. .25

Ricambi 26

Interventi di riparazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Condizioni di garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Dichiarazione CE di Conformità .....116

Le caratteristiche della dotazione in sintesi

• regolazione centralizzata dell'altezza di taglio
• impugnatura pieghevole per un deposito con minimo ingombro e trasporto semplificato
• Regolazione in altezza dell'impugnatura in 2 posizioni
• sacco raccoglierba
• materiali di prima qualità, lavorazione eccellente e Design attraente
• Ready-to-use: da 0 alla rasatura in soli 30 secondi

Dati tecnici

A B

Ci riserviamo per tanto eventuali modifiche tecnici dovute all' u I teriore sviluppo dei nostri prodotti.

D Misuratione della rumorosità all'altezza dell'orecchio dell'utente eseguita in conformità alla norma EN 836.
E Vibrazioni misurate sul manubrio di guida, con utente, in conformità a EN 1033, EN 836. L'accelerazione ponderata tipica è di:

1.34 XC 1.37 XC 1.40 XC

Typ 4909 ... 4917 ... 4968 ...
A 72 cm 80 cm 80 cm
B 36 cm 37 cm 55 cm
C 38 cm 41 cm 47 cm
D LP 77 dB (A) LP 79 dB (A) LP 77 dB (A)
E a	hw < 2,5 m/s2	ahw < 2,5 m/s2	ahw < 2,5 m/s2
Potenza	1.200 W	1.300 W	1.400 W
Corrente normale	6,0 A	6,5 A	6,5 A
Tensione	230 VAC	230 VAC	230 VAC
Sacco di raccolta	35 l	35 l	55 l
Larghezza di taglio	34 cm	37 cm	40 cm
Altezza di taglio	20, 30, 40, 50, 60 mm	20, 30, 40, 50, 60 mm	25, 35, 50, 65, 80 mm
Peso	13 kg	14 kg	21 kg

Indicazioni di sicurezza

Legenda simboli

Attenzione! Prima dell'uso leggere istruzio- ni!

Allontanare le per-sone dalla zona di pericolo!

Attenzione! - Lame da taglio affiliate - staccare la spina prima di qualsiasi intervento di manutenzione ed in presenza di danni alla linea.

Tenere lontani i cavi collegamento dall'utensile da taglio!

Dati generali

• Questo tosaerba è previsto per la cura di superfici erbose e prati per uso privato. Per evitare la messa in pericolo fisica dell'operatore o di altre persone, il tosaerba non può essere impiegato per scopi diversi da quelli di destinazione.
• Non falciare mai nelle immediate vicinanze di persone, in particolare bambini e animali.
• Falciare soltanto di giorno o con una illuminazione artificiale adeguata.

Prima della falciatura

• Non falciare mai, senza essersi prima inflati calzature e calzoni lunghi. Non falciare mai a piedi nudi o se si sono calzati sandali leggeri.
• Esaminare il terreno, su cui si impiega la macchina ed eliminare tutti gli oggetti, che possono essere raccolti ed eliminati.
• Controllare il cavo installato all'esterno dell'apparecchio ed appurare l'eventuale esistenza di un danneggiamento ed invecchiamento (fragilità) del cavo di collegamento. Utilizzare soltanto con condizioni a perfetta regola d'arte.
• Fare eseguire le riparazioni sul cavo soltanto da uno specialista.
• Controllare di frequente l'usura e le deformazioni del dispositivo raccoglierba.
• Controllate sovente la fragilità e l'accoppiamento preciso della serranda di protezione.
• Prima dell'utilizzo (controllo a vista) controllare, se gli strumenti da taglio e i loro mezzi di fissaggio sono spuntati o danneggiati. Sostituire la serie completa di strumenti da taglio

Cavi

Attenzione! Scarica elettrica da cavo danneggiato

Quanto il cavo è tagliato completamente o danneggiato, il fusibile di sicurezza non sempre funziona.

• Non toccate il cavo prima di estrarre la spina dalla presa di corrente.
• Il cavo danneggiato deve essere completametne sostituito. E' proibito rappezzare il cavo con nastro isolante.

• Si des câbles souples en caoutchouc sont employés, ils ne doivent pas être plus légers que le type HO 7 RN-F

• Si des câbles en PVC sont employés, ils ne doivent pas être plus légers que le type HO5 VV-F (ces câbles ne conviennent pas pour une utilisation permanente à l'extérieur)

• Spine e giunti dovranno essere protetti dagli spruzzi d'acqua.

• Utilizzare un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di dispersione non superiore a 30mA.
• Fissare il cavo di collegamento sullo scarico della trazione. Non far sfregare su bordi, oggetti appuntiti o taglienti. Non schiacciare i cavi attraverso le fessure di porte o finestre. I dispositivi elettrici non devono essere tolti o cavallottati (per es. per attaccare la leva del cambio all'asta dell'impugnatura)

Per la falciatura

• Non inclinare l'apparecchio, quando si accende il motore, a meno che l'apparecchio debba essere inclinato per l'avviamento. In tal caso non inclinare l'apparecchio più di quanto sia assolutamente necessario e sollevare soltanto la parte, che è distante dall'operatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l'apparecchio sul terreno.
• Attenzione, pericolo! Lo strumento da taglio continua a funzionare!
• Osservare la distanza di sicurezza prescritta dall'asta dell'im-pugnatura.
• Accendere il motore soltanto, quando i Vostri piedi sono ad una distanza di sicurezza dagli strumenti da taglio.
• Prestare attenzione che ci sia un appoggio sicuro, in particolare lungo i pendii. Non correre mai, procedere tranquillamente.
• Lungo i pendii falciare sempre trasversalmente rispetto alla pendenza, non verso l'alto o il basso.
• Sui pendii si dovrà prestare particolare attenzione, se si cambia direzione.
• Non falciare su pendii ripidi.
• Occorre essere particolarmente prudenti, quando si falcia all'indietro e si tira verso di sé il tosaerba.
• Spegnere il tosaerba, se si desidera inclinarlo, farlo marciare a vuoto o trasportarlo, per es. da/verso il prato o su strada.
• Non utilizzare mai l'apparecchio con dispositivi di protezione danneggiati o dispositivi di sicurezza mancanti come dispositivi di deviazione e/o raccoglierba.
• Prestare particolare attenzione a non afferrare le lame, mentre lavorano.

• Non portare mai mani o piedi in vicinanza delle parti rotanti. Non intrattenersi davanti all'apertura di scarico dell'erba.

• Non sollevare o portare mai un tosaerba con motore funzionante.

• Non aprire mai la serranda di protezione, quando il motore è ancora in funzione.
• Prima di togliere il dispositivo raccoglierba: spegnere il motore e attendere l'arresto dello strumento da taglio. Dopo lo svuotamento fissare in modo accurato il dispositivo raccoglierba.
• Non marciare mai con motore in funzione sopra la ghiaia - pericolo di lancio di pietrisco!
• Dove possibile, non falciare nell'erba bagnata.
• Spegnere l'apparecchio, staccare la spina e aspettare che l'apparecchio si arresti, se si vuole per es.
• lasciare il tosaerba
• sbloccare una lama bloccata
  — controllare, pulire l'apparecchio e poi lavorarci sopra
• controllare eventuali danneggiamenti dell'apparecchio, se si sono incontrati corpi estranei ed eseguire le riparazioni necessarie.
• se il tosaerba vibra molto a causa dello squilibrio (spegnere subito e cercare la causa).
  — se si vuole eseguire lavori di regolazione o pulitura.
• controllare, se i cavi di collegamento sono attorcigliati o danneggiati.
• Se il cavo di collegamento viene danneggiato durante l'uso, deve essere subito staccato dalla rete. Non entrare in contatto con il cavo, prima che sia staccato dalla rete.

La manutenzione

Attenzione! Lama rotante

Prima di effettuare qualsiasi manutenzione e pulizia:

• Estrarre la spina elettrica.
  ● Non toccate lame in movimento.

• Non spruzzare l'apparecchio con acqua - in particolare con alta pressione.

• Controllare regolarmente l'accoppiamento preciso di tutte le viti e dadi visibili, in particolare della barra di taglio e serrare.
• Attenzione! Fare eseguire sempre il cambio delle lame o la loro riaffilatura da una officina specializzata, dato che dopo l'allentamento dei pezzi si dovrà eseguire il controllo dello squilibrio secondo le norme di sicurezza corrispondenti.
• Utilizzare soltanto ricambi originali WOLF, altrimenti non si avrà alcuna garanzia che il tosaerba soddisfi le norme di sicurezza.
• Non depositare il tosaerba in locali umidi.
• Per motivi di sicurezza sostituire le parti usurate o danneggiate.

Smaltimento rifi uti

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Montaggio

Fissare l'asta dell'impugnatura A B C D

Cautela!

Il cavo può venire danneggiato quando viene piegata od estratta l'impugnatura.

• Avvolgete il cavo nella protezione curva A

• Quando regolate l'altezza del'impugnatura abbiate cura che il cavo non sia arricciato C

• Sollevare la parte inferiore dell'impugnatura ed avvitarla saldamente ai due volantini B

• Impostare l'altezza desiderata dell'impugnatura . C

• Sollevare la parte superiore dell'impugnatura ed avvitarla saldamente ai due dadi ad alette D

Montare il raccoglierba E F G

1. Collocare il contenitore (1) sul raccoglierba (2) E F.
2. Premere il contenitore da dietro sul raccoglierba. Il contenitore bloccato, quando si sente lo scatto G

Messa in opera

Tempo d'esercizio

- Si prega di osservare le prescrizioni vigenti nei singoli stati.

Fate passare il cavo attraverso il tensionatore H

● Fate passare il cavo attraverso il tensionatore H

Appendete il sacco raccoglitore J

Attenzione! Lama rotante

Iniziate regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.

1. Sollevare la copertura di protezione.
2. Appendere il sacco per la raccolta al gancio che si trova nella cavit dell'intelaiatura (vedere freccia).
3. Collocare la copertura di protezione.

Impostate l'altezza del taglio

Attenzione! Lama rotante

Fate dei lavori/regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.

1. Tirare la leva verso l'esterno . K

2. Impostare l'altezza di taglio desiderata . L

3. Premere di nuovo la leva all'interno . M

Altezza di taglio

- Tagliare possibilmente su prato asciutto per non danneggiare la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una maggiore altezza di taglio.

- Di regola si tosa ad un'altezza di taglio di 40-50 mm.

Inserire la spina della corrente (corrente alternata 230 Volt, 50 Hz)

- Si potr allacciare l'attrezzo a qualsiasi presa, purch sia munita di una valvola di protezione di 16 Ampre (oppure di un terruttore-LS tipo B).

Nota: Dispositivo di protezione contro corrente residuale

Questi dispositivi di protezione proteggono quando si toccano fili danneggiati, da difetti di isolamento ed, in certi casi, anche quando si danneggiano fili sotto tensione.

• Raccomandiamo che l'attrezzo sia collegato ad una presa di corrente che sia protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30 mA.
• Sono disponibili dei retrofit per i vecchi impianti. Consultate un elettricista.

Avviare il tagliaerba

• Avviare la tosaerba su superficie piana.
• Possibilmente non nell'erba alta. In questo caso inclinare leggermente come risulta dalla figura N

Per avviare il motore 0

1. Tener premuto il pulsante (1).
2. Tirare la leva (1) e lasciare il pilsante (2).

Per spegnere il motore O

- Lasciare la leva (2).

Svuotate il sacco raccoglitore

Il cesto da svuotare quando l'erba non viene pi raccolte e resta sul terreno.

Attenzione! Lama rotante

Iniziate delle regolazioni sull'attrezzo solo dopo aver spento il motore e dopo che l'elemento da taglio si sia completamente fermato.

• Svuotate il sacco raccoglitore P
• Prima di iniziare rimuovete potenziali ostacoli nello spazio dove volete tagliare.

Suggerimenti per la rasatura

• Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri Q
• Mettete sempre il cavo in maniera sicura sul terrazzo, sul sentiero o sull'erba gi tosata.

Manutenzione

Generale

Attenzione! Lama rotante

Prima di qualsiasi lavoro di manutenzione e di pulitura:

● estraete la spina elettrica.
● Non toccate lame in movimento.

Pulizia

• Dopo ogni tosatura abbiate l'avvertenza di pulire la tosaerba con uno straccio oppure con uno scopino.
• In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto.

Accantonamento durante l'inverno

• Terminata la stagione si dorvr pulire accuratamente la tosaerba.
• Mai spruzzare la tosaerbe con acqua, n collocarla in ambienti umidi.

Sostituzione delle lame R

- Per qualsiasi lavoro sulle lame, barre di accoppiamento e di taglio, prima di tutto estraete la spina elettrica ed indossate guanti di protezione.

Attenzione!

Dopo aver affilato la lama si può verificare uno sbilancia- mento.

- Fate sempre riaffilare le lame da un'officina specializzata, perché un controllo del bilanciamento dovrebbe sempre essere fatto secondo le norme di sicurezza.

• Fate sempre sostituire le lame da un'officina specializzata. E' richiesta obbligatoriamente una chiave dinamometrica da 10 mm. Coppia di serraggio delle viti: 6-7 N-m (B7).
• Fate sempre sostituire le lame da un'officina specializzata. E' richiesta obbligatoriamente una chiave dinamometrica da 13 mm. Coppia di serraggio delle viti: 16-18 N-m (R0).

Ricambi

Articolo N° Denominazione articolo Informazione sul prodotto
4909 031 Sacco di raccolta (34)
4917 031 Sacco di raccolta (37)
4968 030 Sacco di raccolta (40)
4904 096 Vi 34 FM Lama di ricambio 34 cm
4907 096 Vi 37 FM Lama di ricambio 37 cm
4970 096 Vi 40FM Lama di ricambio 40 cm

Interventi di riparazione

		Rimedio (X):
Problema Possibi causale		Officina Di assistenza WOLF	In modo autonomo
Funzionamento rumoroso, forte vibrazione dell'apparecchio	• Lama danneggiata	X ---
	• Lama di fissaggio allentata	--- X
Il motore non funziona	• Fusibile danneggiato	--- X
	• Cavo danneggiato:⚠️Attenzione! Scarica elettrica da cavo danneggiatoQuanto il cavo è tagliato completamente o danneggiato, il fusibile di sicurezza non sempre funziona.• Non toccate il cavo prima di estrarre la spina dalla pre-sa di corrente.• Il cavo danneggiato deve essere completametne sosti-tuito. E' proibito rappezzare il cavo con nastro isolante.	X	---
Pessime prestazioni di raccolta / Cattiva falciatura	• Lama smussata	X ---
	• Cesto raccoglierba otturato	--- X
	• Altezza di taglio non regolata	--- X

In caso dubbio rivolgersi sempre ad un'officina di assistenza WOLF.
Attenzione, arrestare il tosaerba prima di ogni controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.

Condizioni di garanzia

Le prestazioni in garanzia vengono rese dalle nostre officine autorizzata contrattualmente o nel caso di:

WOLF Italia S.r.l.

Via G. Galilei 5

20060 Ornago (Mi)
