Tipo di prodotto	Tosaerba elettrico a filo
Marca	Wolf Garten
Modello	1.37 XC
Larghezza di taglio	37 cm
Altezze di taglio	5 posizioni (20, 30, 40, 50, 60 mm)
Potenza motore	1300 W
Tensione	230 V AC
Corrente nominale	6,5 A
Capacità del sacco di raccolta	35 L
Peso	14 kg
Dimensioni (L × l × H)	80 × 37 × 41 cm
Tipo di manubrio	Ribaltabile, regolabile in altezza (2 livelli)
Sistema di taglio	Lama rotativa (rif. lama di ricambio: 4907 096 Vi 37 FM)
Livello sonoro (LpA)	79 dB(A)
Vibrazioni (ahw)	< 2,5 m/s²
Protezione elettrica	Dispositivo di protezione contro la corrente residua (RCD) 30 mA raccomandato, fusibile 16 A
Sicurezza	Interruttore a due mani (pulsante + maniglia), sportello di sicurezza, protezione anti-piegatura del cavo
Manutenzione	Pulizia con spazzola/panno dopo ogni utilizzo; non pulire con getto d'acqua; riporre in luogo asciutto
Ricambi principali	Sacco di raccolta (rif. 4917 031), lama (rif. 4907 096 Vi 37 FM)
Garanzia	10 anni (secondo condizioni)

Domande frequenti - 1.37 XC Wolf Garten

Come accendere il tosaerba Wolf Garten 1.37 XC?

Premere il pulsante situato sull'impugnatura e tenerlo premuto, quindi avvicinare l'impugnatura al manubrio. Rilasciare il pulsante per avviare il motore. Per fermare, rilasciare l'impugnatura.

Come regolare l'altezza di taglio?

Tirare la leva di regolazione verso l'esterno, scegliere l'altezza desiderata tra le 5 posizioni (20, 30, 40, 50, 60 mm), quindi spingere indietro la leva per bloccare.

Quale prolunga elettrica utilizzare?

Utilizzare una prolunga con sezione minima di 3 × 1,5 mm² e lunghezza massima di 25 metri. I cavi devono essere di tipo HO7 RN-F (gomma) o H05VV-F (PVC) e protetti contro gli spruzzi d'acqua.

Come pulire il tosaerba?

Scollegare il tosaerba e utilizzare una spazzola o un panno per rimuovere erba e sporco. Non pulire mai con getto d'acqua e riporlo in un luogo asciutto.

Come sostituire la lama?

Scollegare l'apparecchio e indossare i guanti. Rimuovere la vite di fissaggio, cambiare la lama (rif. 4907 096 Vi 37 FM) e serrare la vite con una coppia di 6-7 Nm. Far riaffilare le lame in un'officina specializzata per evitare squilibri.

Cosa fare se il tosaerba non si avvia?

Verificare che il fusibile non sia bruciato, che il cavo non sia danneggiato e che la lama non sia bloccata. Se il problema persiste, consultare un'officina autorizzata Wolf Garten.

Qual è la capacità del sacco di raccolta?

Il sacco di raccolta ha una capacità di 35 litri. È pieno quando l'erba inizia a depositarsi dietro il tosaerba.

Come svuotare il sacco di raccolta in sicurezza?

Fermare il motore, attendere l'arresto completo della lama, quindi sollevare il coperchio, rimuovere il sacco dai ganci, svuotarlo e rimetterlo in posizione bloccando il coperchio.

Quali sono le precauzioni di sicurezza essenziali?

Non utilizzare mai senza i dispositivi di sicurezza (sportello, sacco). Indossare scarpe robuste e pantaloni. Tenere lontani bambini e animali. Scollegare sempre prima di qualsiasi intervento.

Qual è la durata della garanzia?

La garanzia Wolf Garten è di 10 anni per uso privato, a partire dalla data di acquisto. Per uso professionale o in affitto, è di 12 mesi. Conservare la carta di garanzia o la fattura.

MANUALE UTENTE 1.37 XC Wolf Garten

1 Interrutore per avviare
2 Portacavo
3 Regolazione profondit lavoro
4 Deflettore
5 Raccoglierba
6 Fissare l'impugnatura
7 Regolazione altezza impugnatura
8 Regolazione dell'altezza di taglio
9 Indicator dell'altezza

NL

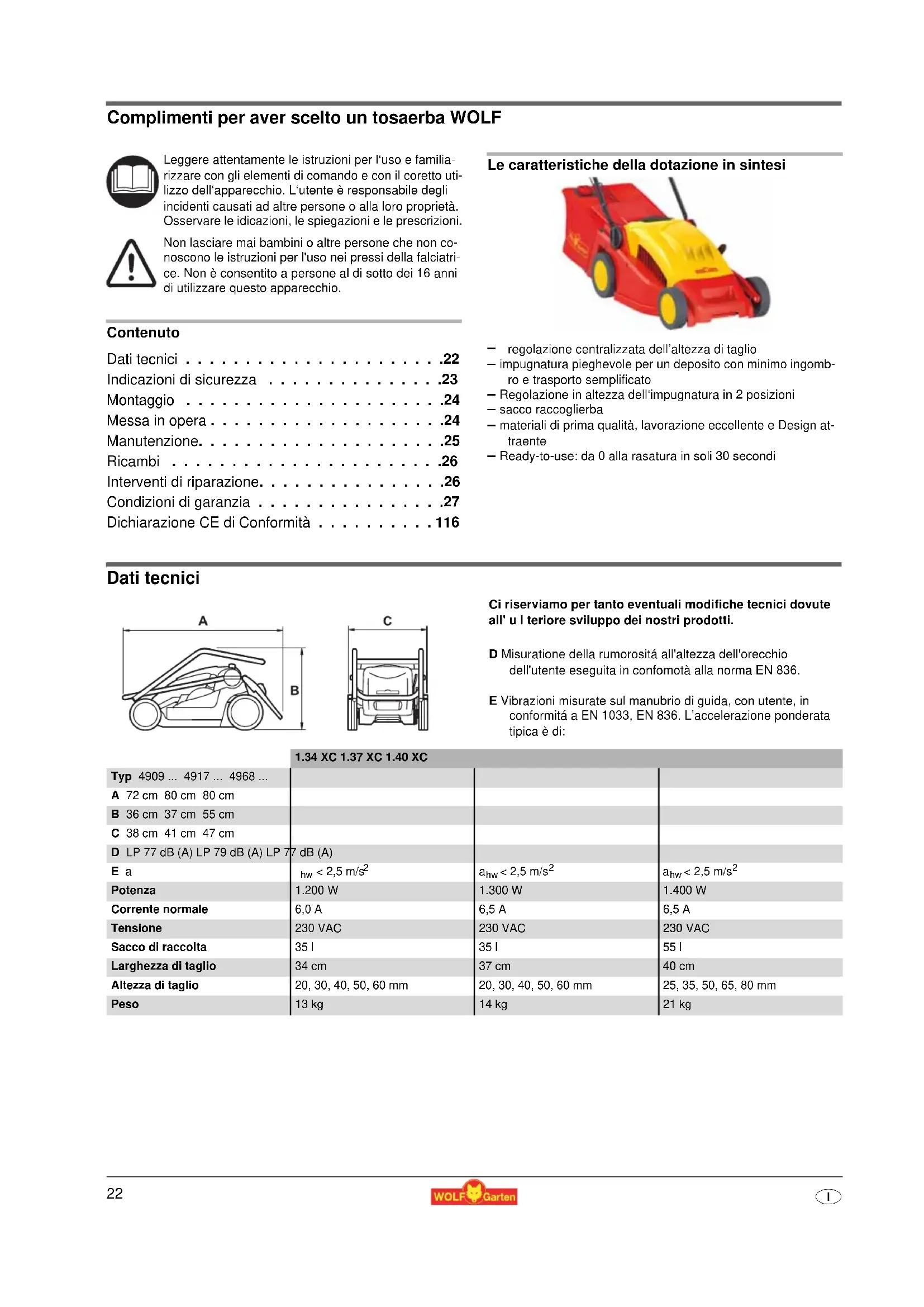

Complimenti per aver scelto un tosaerba WOLF

Leggere attentamente le istruzioni per l'uso e familiarizzare con gli elementi di lavoro e con il coretto utilizzo dell'apparecchio. L'utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizioni.

Non lasciare mai bambini o altre personne che non conoscono le istruzioni per l'uso nei pressi della falciatrice. Non è consentito a persona al di fatto dei 16 anni di utilizzato quello appearecchio.

Contenuo

Dati tecnici 22

Indicazioni di sicurezza 23

Montaggio 24

Messa in opera 24

Manutenzione. 25

Ricambi 26

Interventi di riparazione. 26

Condizioni di garanzia 27

Dichiarazione CE di Conformità 116

Le caratteristiche della dotazione in sintesi

regolazione centralizzata dell'altezza di taglio
impugnatura pieghevole per un deposito con minimo ingombro e transporte amplificato
- Regolazione in altezza dell'impugnatura in 2 positioni
- sacco raccoglierba
- materiali di prima qualità, lavorazione eccellene e Design attraente
- Ready-to-use: da 0 alla rasatura in soli 30 secondi

Dati tecnici

Cl riservlamo per tanto eventuall modiffe tecncl dovute all'u teriore sviluppo dei nostri prodotti.

D Misurazione della rumorosità all'altezza dell'orecchio dell'utente eseguita in conformotà alla norma EN 836.
E Vibrazioni misurate sul manubrio di guida, con utente, in conformità a EN 1033, EN 836. L'accelerazione ponderata tipica è di:

	1.34 XC 1.37 XC 1.40 XC
Typ 4909 ... 4917 ... 4968 ...
A 72 cm 80 cm 80 cm
B 36 cm 37 cm 55 cm
C 38 cm 41 cm 47 cm
D LP 77 dB (A) LP 79 dB (A) LP 77 dB (A)
E a	hw < 2,5 m/s2	ahw < 2,5 m/s2	ahw < 2,5 m/s2
Potenza	1.200 W	1.300 W	1.400 W
Corrente normale	6,0 A	6,5 A	6,5 A
Tensione	230 VAC	230 VAC	230 VAC
Sacco di raccolta	35 I	35 I	55 I
Larghezza di taglio	34 cm	37 cm	40 cm
Altezza di taglio	20, 30, 40, 50, 60 mm	20, 30, 40, 50, 60 mm	25, 35, 50, 65, 80 mm
Peso	13 kg	14 kg	21 kg

Indicazioni di sicurezza

Legendasimboli

Attenzione! Prima dell'uso leggere istruzioni!

Allontanare le per-sone alla zona di pericolo!

Attenzione! - Lame da taglio affiliate - staccare la spina prima di qualiasi intervento di manutenzione ed in presenza di danni alla linea.

Tenere lontani i cavi collega-mentation dall'utensile da taglio!

Dati generali

• Questo tosaerba è previsto per la cura di superfici erbose e prati per uso privato. Per evitare la messa in pericolò fisica dell'operaatore o di altre persone, il tosaerba non può impiegato per scopi diversi da quelli di destinazione.
  Non falciare mai nelle immeditate vicinanze di persone, in particolare bambini e animali.
• Falciere soltanto di giorno o con una illuminazione artificiale adeguata.

Prima della falcatura

Non falciere mai, alla essersi prima inilati calzature e calzoni lunghi. Non falciere mai a piedi nudi o se si sono calzati sandali leggeri.
- Esaminare il terreno, su cui si impiega la macchina ed eliminare tutti gli oggetti, che possono essere raccolti ed eliminati.
- Controllare il cavo installato all'esterno dell'apparecchio ed appurare l'eventuale esistenza di un danneggiamento ed invecchiamento (fragilità) del cavo di collegamento. Utilizzare soltanto con condizioni a perfetta regola d'arte.
- Fare eseguire le riparazioni sul cavo soltanto da uno specialista.
- Controllare di frequente l'usura e le deformazioni del dispositivo raccoglierba.
- Controllate sovente la fragilità e l'accoppiamento preco in della serranda di protezione.
- Prima dell'utilizzo (controllo a vista) controllare, se gli strumenti da taglio e i loro mezzi di fissaggio sono spuntati o danneggiati. Sostituire la serie completa di strumenti da taglio

Cavi

Attenzione! Scarica elettrica da cavo danneggiato

Quanto il cavo è tagliato completeness o danneggiato, il fusibile di sicurezza non sempre funziona.

Non toccate il cavo prima di estrarre la spina alla presa di corrente.
Il cavo danneggiato delve essere completametne sostituito. E' proibito rappezzare il cavo con nastro isolante.

Spine e giunti dovranno essere protetti dagli spruzzi d'acqua.
- Utilizzare un interrottore di sicurezza per correnti di guasto (RCD) con una corrente di dispersione non superiore a 30mA .
- Fissare il cavo di collegamento sullo scarico della trazione. Non far sfregare su bordi, oggetti appuntiti o taglienti. Non schiacciare i cavi atraverso le fissure di porte o finestre. I dispositivi elettrici non devono essere toti o cavallottati (per es. per attaccare la leva delchio all'asta dell'impugnatura)

Per la falcatura

Non inclinare l'apparecchio, quando si accende il motore, a meno che l'apparecchio debba essere inclinato per l'avviamento. In tal caso non inclinare l'apparecchio più di quello sa assolutamente necessario e sollevare sostanto la parte, che è distante dall'opereatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l'apparecchio sul terreno.
- Attenzione, pericolò! Lo strumento da taglio continua a funzioniare!
- Osservare la distanza di sicurezza prescritta dall'asta dell'im-pugnatura.
- Accendere il motore soltanto, quando i Vostri piedi sono ad una distanza di sicurezza dagli strumenti da taglio.
- Prestare attenzione che ci sia un appoggio sicuro, in particolare lungo i pendii. Non correre mai, procedere tranquilamente.
- Lungo i pendii falcare sempre trasversalmente rispetto alla pendenza, non verso l'alto o il basso.
- Sui pendii si dovrà prestare particolare attenzione, se si cambia direzione.
Non falciere su pendii ripidi.
- Occorre essere particolarmente prudenti, quando si falcia all'indietro e si tira verso di se il tosaerba.
- Specnere il tosaerba, se si desidera inclinarlo, farlo marciare a vuoto o trasportarlo, per es. da/verso il prato o su strada.
Non utilizzato mai l'apparecchio con dispositivi di protezione danneggiati o dispositivi di sicurezza mancanti come dispositivi di deviazione e/o raccoglierba.
- Prestare particolare attenzione a non afferrare le lame, perché lavorano.
Non portare mai mani o piedi in vicinanza delle parti rotanti. Non intrattenersi davanti all'apertura di scarico dell'erba.

Non sollevare o portare mai un tosaerba con motore funzionante.
- Non après mai la serranda di protezione, quando il motore è più recente in funzione.
- Prima di togliere il dispositorio raccoglierba: spegnere il motore e attendere l'arresto dello strumento da taglio. Dopio lo svuotamento fissare in modo accurato il dispositorio raccoglierba.
Non marciare mai con motore in funzione sopra la ghiaia - pericolodi Iancio di pietrisco!
Dove possible, non falciere nell'erba bagnata.
- Spagnere l'apparecchio, staccare la spina e aspettare che l'apparecchio si arresti, se si vuole per es.

• lasciare itosaerba
• sbloccare una lama bloccata
  controllare, pulire l'apparecchio e poi lavorarci sopra
  controllare eventuali danneggiamenti dell'apparecchio, se si sono incontrati corpi estranei ed eseguire le riparazioni necessarie.
• se il tosaerba vibra molto a causa dello squilibrio (specnere subito e cercare la causa).
• se si vuole eseguire lavori di regolazione o pulitura.
  controllare, se i cavi di collegamento sono attorcigliati o danneggiati.
• Se il cavo di collegamento viene danneggiato durante l'uso, deve essere subito staccato alla rete. Non entrare in contatto con il cavo, prima che sia staccato alla rete.

La manutenzione

Attenzione! Lama rotante

Prima di effettuare qualiasi manutenzione e pulizia:

• Estrarre la spina elettrica.
  Non toccate lame in movimento.

• Non spruzzare l'apparecchio con acqua - in particolare con alta pressione.

• Controllare regolarmente l'accoppiamento preciso di tutte le viti e dadi visibili, in particolare della barra di taglio e serrare.
• Attenzione! Fare eseguire sempre ilchio delle lame o la loro riaffilatura da una officina specializzata, dato che dopo l'allenamento dei pezzi si dovrè eseguire il controllo dello aquilibrio secondo le norme di sicurezza corrispondenti.
• Utilizzare sostanto ricambi originali WOLF, altrimenti non si avrà alcuna garanzia che il tosaerba soddisfi le norme di sicurezza.
  Non depositare il tosaerba in locali umidi.
  Per motivi di sicurezza sostituire le parti usurate o danneggia-

Smaltimento rifi uti

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Montaggio

Fissare l'asta dell'impugnatura A B C D

Cautela!

Il cavo piùVenire danneggiato quando viene piegata od estratta l'impugnatura.

• Avvolgete il cavo nella protezione curva A

• Quando regolate l'altezza del'impugnatura abbiate cura che il cavo non sia arricciato C

• Sollevare la parte inferiore dell'impugnatura ed avvitarla saldamente ai due volanti B

• Impostare l'altezza desiderata dell'impugnatura .C
• Sollevare la parte superiore dell'impugnatura ed avvitarla saldamente ai due dadi ad alette D

Messa in opera

Tempo d'esercizio

• Si prega di osservare le prescrizioni vigenti nei singoli stati.

Fate passare il cavoattraverso il tensionatore H

• Fate passare il cavoattraverso il tensionatore H

Montare il raccoglierba E F G

1. Collocare il contentatore (1) sul raccoglierba (2) E F.
2. Premere il contentitore da dietro sul raccoglierba. Il contentatore bloccato, quando si sente lo scatto G

Appendete il sacco raccoglitore J

Attenzione! Lama rotante

Iniziata regolazioni sull'attrezzo solo dopo aver spento il motore e loro che l'elemento da taglio si sua completeness femato.

1. Sollevare la copertura di protezione.
2. Appendere il sacco per la raccolta al gancio che si trova nella cavit dell'intelaiatura (vedere freccia).
3. Collocare la copertura di protezione.

Impostate l'altezza del taglio

Attenzione! Lama rotante

Fate dei lavori/regolazioni sull'attrezzo solo dopo aver spento il motore e loro che l'elemento da taglio si sua completenessamente fermato.

1. Tirare la leva versus l'esterno . K
2. Impostare l'altezza di taglio desiderata . L
3. Premere di nuovo la leva all'interno. M

Altezza di taglio

• Tagliare possibilmente su prato asciutto per non danneggiare la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una maggiore altezza di taglio.
  Di regola si tosa ad un'altezza di taglio di 40-50 mm.

Inserire la spina della corrente (corrente alternata 230 Volt, 50 Hz)

• Si potr allacciare l'attrezzo a qualsiasi presa, purch sua munita di una valvola di protezione di 16 Ampre (oppure di un terrutore-LS tipo B).

Note: Dispositivo di protezione contro corrente residuale

Questi dispositivi di protezione protegono quando si toccano fili danneggiati, da difetti di isolamento ed, in certi casi,anche quando si danneggiano fili sotto tensione.

• Raccomandiamo che l'attrezzo sua collegato ad una presa di corrente che via protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30mA .
• Sono disponibili dei retrofit per i vecchi impianti. Consul-tate un elettricista.

Avviare il tagliaerba

• Avviare la tosaerba su superficie piana.
• Possibilmente non nell'erba alta. In quello caso inclinare leggermente come risultata alla figura N

Per avviare il motore O

1. Tener premuto il pulsante (1).
2. Tirare la leva (1) e lasciare il pilsante (2).

Per spagnere il motore O

• Lasciare la leva (2).

Svuotate il sacco raccoglitore

Il cesto da svuotare quando l'erba non viene pi raccolte e resta sul terreno.

Attenzione! Lama rotante

Iniziata delle regolazioni sull'attrezzo solo après aver spento il motore e dopo che l'elemento da taglio si sia completingamente fermato.

Svuotate il sacco raccoglitore P
- Prima di iniziare rimuovete potenziali ostacoli nella spazio dove volete tagliare.

Suggerimenti per la rasatura

Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri
- Mettete sempre il cavo in maniera sicura sul terrazzo, sul sentiero o sull'erba gi tosata.

Manutenzione

Generale

Attenzione! Lama rotante

Prima di qualsiasi lavoro di manutenzione e di pulitura:

• estraete la spina elettrica.
  Non toccate lame in movimento.

Pulizia

• Dopogni tosatura abbiate l'avventenza di pulire la tosaerba con uno straccio oppure con uno scopino.
• In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto.

Accantonamento durante l'inverno

• Terminata la stagione si dorvr pulire accuratamente la tosaerba.
• Mai spruzzare la tosaerbe con acqua, n collocarla in ambienti umidi.

Sostituzione delle lame R

• Per qualiasi lavoro sulle lame, barre di accoppiamento e di taglio, prima di tutto extraete la spina elettrica ed indossate guanti di protezione.

Attenzione!

Dopo aver affidavit la lama si può verificare uno sbilanciamenti.

• Fate sempre riaffilare le lame da un'officina specializzata, perché un controllo del bilanciamento dovrebbe sempre essere fatto secondo le norme di sicurezza.

• Fate sempre sostituire le lame da un'officina specializzata. E' richiesta obbligatoriamente una chiave dinamometrica da 10 mm. Coppia di serraggio delle viti: 6-7 N-m (R7).

• Fate sempre sostituire le lame da un'officina specializzata. E' richiesta obblgatoriamente una chiave dinamometrica da 13 mm. Coppia di serraggio delle viti: 16-18 N-m (0).

Ricambi

Articolo N° Denominazione articolo Informazione sul prodotto
4909 031 Sacco di raccolta (34)
4917 031 Sacco di raccolta (37)
4968 030 Sacco di raccolta (40)
4904 096 Vi 34 FM Lama di ricambio 34 cm
4907 096 Vi 37 FM Lama di ricambio 37 cm
4970 096 Vi 40FM Lama di ricambio 40 cm

Interventi di riparazione

Problema Possibi causale		Rimedio (X):
		Officina Di assistenza WOLF	In modo autonomo
Funzionamento rumoroso, forte vibrazione dell'apparecchio	• Lama danneggiata	X ---
	• Lama di fissaggio allentata	--- X
	• Fusibile danneggiato	--- X
Il motore non funziona	• Cavo danneggiato:Attenzione! Scarica elettrica da cavo danneggiatoQuanto il cavo è tagliato completeness o danneggiato, il fusibile di sicurezza non sempre funziona.Non toccate il cavo prima di estrarre la spina alla pre sa di corrente. Il cavo danneggiato deve essere completeness sono tuito. E' proibito rappezzare il cavo con nastro isolante.	X	---
Pessime prestazioni di raccolta / Cattiva falciatura	• Lama smussata	X ---
	• Cesto raccoglierba otturato	--- X
	• Altezza di taglio non regolata	--- X

In caso dubbio rivolgersi sempre ad un'officina di assistenza WOLF.

Attenzione, arrestare il tosaerba prima di agli controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.

Condizioni di garanzia

Le prestazioni in garanzia vengono rese dalle nostre officine autorizzata contrattualmente o nel caso di:

WOLF Italia S.r.l.

Via G. Galilei 5

20060 Ornago (Mi)

falciatrice per prati, manuale e alimentata alla rete
