2.36 E - Tosaerba Wolf Garten - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tagliaerba elettrico con cavo
Marchio	Wolf Garten
Modello	2.36 E
Potenza	1100 W
Tensione nominale	230 V AC
Corrente nominale	6,0 A
Larghezza di taglio	36 cm
Altezze di taglio	3,0 - 6,2 cm (regolazione centrale)
Capacità del sacco di raccolta	35 l
Peso	14 kg
Dimensioni (L x l x H)	86 x 36 x 40 cm
Velocità di rotazione delle lame	Non specificata
Livello sonoro (all'orecchio dell'operatore)	75 dB(A)
Vibrazioni al manubrio	2,5 m/s²
Tipo di manubrio	Pieghevole per riporlo
Dispositivo di sicurezza	Interruttore a due mani, coperchio di sicurezza, protezione antiripiegamento del cavo
Manutenzione	Pulizia dopo ogni utilizzo, affilatura delle lame da un professionista
Pezzi di ricambio	Lama di ricambio (rif. 4936 090), sacco di raccolta (rif. 4936 902)
Garanzia	24 mesi (uso privato), 12 mesi (uso professionale)

Domande frequenti - 2.36 E Wolf Garten

Come avviare il tagliaerba Wolf Garten 2.36 E ?

Assicurarsi che il tagliaerba sia su una superficie piana. Premere e tenere premuto il pulsante di sicurezza, quindi tirare la maniglia verso il manubrio. Rilasciare il pulsante. Per fermare, rilasciare la maniglia.

Come regolare l'altezza di taglio ?

L'altezza di taglio si regola centralmente. Premere il pulsante di regolazione, abbassare o sollevare la macchina fino all'altezza desiderata (da 3,0 a 6,2 cm), quindi rilasciare il pulsante per bloccare.

Che tipo di cavo di prolunga utilizzare ?

Utilizzare un cavo di sicurezza tipo H07 RN-F con sezione minima di 3x1,5 mm² e lunghezza massima di 25 m. È obbligatorio un interruttore differenziale da 30 mA.

Come pulire il tagliaerba ?

Scollegare il tagliaerba. Pulirlo con una spazzola o un panno dopo ogni taglio. Non utilizzare mai acqua sotto pressione o getti d'acqua. Conservarlo in un luogo asciutto.

Quando sostituire le lame ?

Sostituire le lame se sono smussate o danneggiate. Utilizzare solo lame originali Wolf Garten (rif. 4936 090). Serrare la vite a 8-10 Nm. Fare sempre affilare le lame da un professionista.

Perché il tagliaerba vibra fortemente ?

Ciò potrebbe essere dovuto a una lama danneggiata o allentata. Arrestare immediatamente il tagliaerba, scollegarlo e controllare la lama. Se è danneggiata, sostituirla.

Come svuotare il sacco di raccolta ?

Arrestare il motore, attendere l'arresto completo delle lame, scollegare la spina. Sollevare il coperchio, rimuovere il sacchetto sganciandolo dai ganci, svuotarlo, quindi riposizionarlo e abbassare il coperchio.

Quali sono le istruzioni di sicurezza importanti ?

Tagliare solo con scarpe chiuse e pantaloni. Tenere lontani bambini e animali. Non tagliare mai su pendenze ripide. Rispettare la distanza di sicurezza sul manubrio. Arrestare sempre il motore prima di inclinare o trasportare il tagliaerba.

Dove trovare i pezzi di ricambio ?

I pezzi di ricambio originali Wolf Garten sono disponibili presso i rivenditori autorizzati. I riferimenti principali sono: lama (4936 090) e sacco di raccolta (4936 902).

Qual è la durata della garanzia ?

La garanzia è di 24 mesi per uso privato e di 12 mesi per uso professionale o a noleggio. Conservare la carta di garanzia o lo scontrino d'acquisto.

MANUALE UTENTE 2.36 E Wolf Garten

Congratulazione	18
Dati tecnici	18
Indicazioni di sicurezza	19
Montaggio	20
Messa in opera	20
Manutenzione	20
Interventi di riparazione	21
Ricambi	21
Condizioni di garanzia	21
Dichiarazione di Conformità	88

NL - Inhoud

1 Interruttore per avviare 2 Regolazione profondità di lavoro 3 Raccoglierba 4 Fermaglio 5 Regolazione impugnatura/ Fissare l'impugnatura 6 Portacavo 7 Deflettore 8 Regolazione dell'altezza di taglio 9 Indicatore dell'altezza di taglio

NL

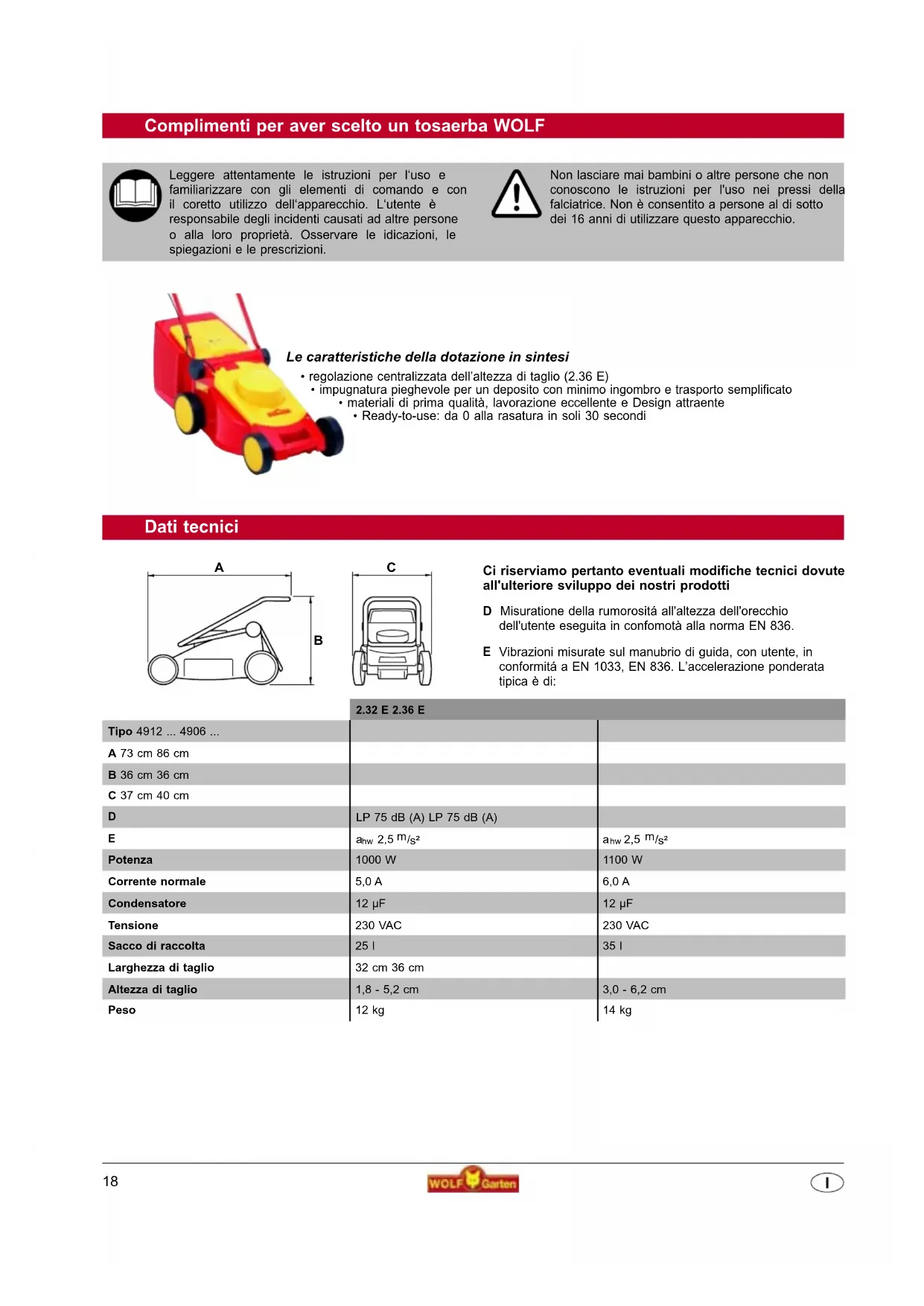

Complimenti per aver scelto un tosaerba WOLF

Leggere attentamente le istruzioni per l'uso e familiarizzare con gli elementi di comando e con il corretto utilizzo dell'apparecchio. L'utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le indicazioni, le spiegazioni e le prescrizioni.

Non lasciare mai bambini o altre persone che non conoscono le istruzioni per l'uso nei pressi della falciatrice. Non è consentito a persone al di sotto dei 16 anni di utilizzare questo apparecchio.

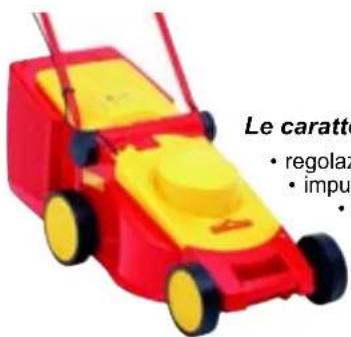

Le caratteristiche della dotazione in sintesi

• regolazione centralizzata dell'altezza di taglio (2.36 E) - impugnatura pieghevole per un deposito con minimo ingombro e trasporto semplificato - materiali di prima qualità, lavorazione eccellente e design attraente - Ready-to-use: da 0 alla rasatura in soli 30 secondi

Dati tecnici

Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti

D Misurazione della rumorosità all'altezza dell'orecchio dell'utente eseguita in conformità alla norma EN 836. E Vibrazioni misurate sul manubrio di guida, con utente, in conformità a EN 1033, EN 836. L'accelerazione ponderata tipica è di:

2.32 E 2.36 E

Tipo 4912 ... 4906 ...
A 73 cm 86 cm
B 36 cm 36 cm
C 37 cm 40 cm
D	LP 75 dB (A) LP 75 dB (A)
E	ahw 2,5 m/s2	ahw 2,5 m/s2
Potenza	1000 W	1100 W
Corrente normale	5,0 A	6,0 A
Condensatore	12 μF	12 μF
Tensione	230 VAC	230 VAC
Sacco di raccolta	25 l	35 l
Larghezza di taglio	32 cm 36 cm
Altezza di taglio	1,8 - 5,2 cm	3,0 - 6,2 cm
Peso	12 kg	14 kg

Legenda simboli

Attenzione! Prima dell'uso leggere istruzioni!

Allontanare le persone dalla zona di pericolo!

Attenzione! - Lame da taglio affilate - staccare la spina prima di qualsiasi intervento di manutenzione ed in presenza di danni alla linea.

Tenere lontani i cavi di collegamento dall'utensile da taglio!

Dati generali

• Questo tosaerba è previsto per la cura di superfici erbose e prati per uso privato. Per evitare la messa in pericolo fisica dell'operatore o di altre persone, il tosaerba non può essere impiegato per scopi diversi da quelli di destinazione.
• Non falciare mai nelle immediate vicinanze di persone, in particolare bambini e animali.
• Falciare soltanto di giorno o con una illuminazione artificiale adeguata.

Prima della falciatura

• Non falciare mai, senza essersi prima infilati calzature e calzoni lunghi. Non falciare mai a piedi nudi o se si sono calzati sandali leggeri.
• Esaminare il terreno, su cui si impiega la macchina ed eliminare tutti gli oggetti, che possono essere raccolti ed eliminati.
• Controllare il cavo installato all'esterno dell'apparecchio ed appurare l'eventuale esistenza di un danneggiamento ed invecchiamento (fragilità) del cavo di collegamento. Utilizzare soltanto con condizioni a perfetta regola d'arte.
• Fare eseguire le riparazioni sul cavo soltanto da uno specialista.
• Controllare di frequente l'usura e le deformazioni del dispositivo raccoglierba.
• Prima dell'utilizzo (controllo a vista) controllare, se gli strumenti da taglio e i loro mezzi di fissaggio sono spuntati o danneggiati. Sostituire la serie completa di strumenti da taglio.

Cavi

• Lavorare soltanto con cavi di sicurezza. Come cavo di collegamento si dovranno utilizzare soltanto cavi, che non siano più leggeri dei cavi flessibili in gomma HO7 RN-F con una sezione minima di 3x1,5 mm². La lunghezza massima non dovrebbe superare i 25 m.
• Spine e giunti dovranno essere protetti dagli spruzzi d'acqua.
• Utilizzare un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di dispersione non superiore a 30 mA.
• Fissare il cavo di collegamento sullo scarico della trazione. Non far sfregare su bordi, oggetti appuntiti o taglienti. Non schiacciare i cavi attraverso le fessure di porte o finestre. I dispositivi elettrici non devono essere rimossi o ponticellati (per es. per attaccare la leva del cambio all'asta dell'impugnatura).

Per la falciatura

- Non inclinare l'apparecchio, quando si accende il motore, a meno che l'apparecchio debba essere inclinato per l'avviamento. In tal caso non inclinare l'apparecchio più di quanto sia assolutamente necessario e sollevare soltanto la parte che è distante dall'operatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l'apparecchio sul terreno.

• Attenzione, pericolo! Lo strumento da taglio continua a funzionare!
• Osservare la distanza di sicurezza prescritta dall'asta dell'impugnatura.
• Accendere il motore soltanto quando i Vostri piedi sono ad una distanza di sicurezza dagli strumenti da taglio.
• Prestare attenzione che ci sia un appoggio sicuro, in particolare lungo i pendii. Non correre mai, procedere tranquillamente.
• Lungo i pendii falciare sempre trasversalmente rispetto alla pendenza, non verso l'alto o il basso.
• Sui pendii si dovrà prestare particolare attenzione, se si cambia direzione.

• Non falciare su pendii ripidi.

- Occorre essere particolarmente prudenti, quando si falcia all'indietro e si tira verso di sé il tosaerba.

- Spegnere il tosaerba, se si desidera inclinarlo, farlo marciare a vuoto o trasportarlo, per es. da/verso il prato o su strada.

- Non utilizzare mai l'apparecchio con dispositivi di protezione danneggiati o dispositivi di sicurezza mancanti come dispositivi di deviazione e/o raccoglierba.

- Prestare particolare attenzione a non afferrare le lame, mentre lavorano.

- Non portare mai mani o piedi in vicinanza delle parti rotanti. Non intrattenersi davanti all'apertura di scarico dell'erba.

- Non sollevare o portare mai un tosaerba con motore funzionante.

- Non aprire mai la serranda di protezione, quando il motore è ancora in funzione.

- Prima di togliere il dispositivo raccoglierba: spegnere il motore e attendere l'arresto dello strumento da taglio. Dopo lo svuotamento fissare in modo accurato il dispositivo raccoglierba.

- Non marciare mai con motore in funzione sopra la ghiaia - pericolo di lancio di pietrisco!

- Dove possibile, non falciare nell'erba bagnata.

- Spegnere l'apparecchio, staccare la spina e aspettare che l'apparecchio si arresti, se si vuole per es.

a) lasciare il tosaerba

b) sbloccare una lama bloccata

c) controllare, pulire l'apparecchio e poi lavorarci sopra

d) controllare eventuali danneggiamenti dell'apparecchio, se si sono incontrati corpi estranei ed eseguire le riparazioni necessarie.

e se il tosaerba vibra molto a causa dello squilibrio (spegnere subito e cercare la causa).

f) se si vuole eseguire lavori di regolazione o pulitura.

g) controllare, se i cavi di collegamento sono attorcigliati o danneggiati.

- Se il tosaerba ha una trasmissione a ruota, non dovrà essere avviato contemporaneamente con il motore.

- Se il cavo di collegamento viene danneggiato durante l'uso, deve essere subito staccato dalla rete. Non entrare in contatto con il cavo, prima che sia staccato dalla rete.

La manutenzione

• Eseguire i lavori di manutenzione e pulitura soltanto a motore fermo e con spina staccata dalla rete.
• Non spruzzare l'apparecchio con acqua - in particolare con alta pressione.
• Controllare regolarmente l'accoppiamento preciso di tutte le viti e dadi visibili, in particolare della barra di taglio e serrare.
• Attenzione! Fare eseguire sempre il cambio delle lame o la loro riaffilatura da una officina specializzata, dato che dopo l'allentamento dei pezzi si dovrà eseguire il controllo dello squilibrio secondo le norme di sicurezza corrispondenti.
• Utilizzare soltanto ricambi originali WOLF, altrimenti non si avrà alcuna garanzia che il tosaerba soddisfi le norme di sicurezza.
• Non depositare il tosaerba in locali umidi.
• Per motivi di sicurezza sostituire le parti usurate o danneggiate.

Montaggio

Fissaggio del manico Aggiustaggio

dell'altezza del manico A B

ATTENZIONE! Nel piegare l'impugnatura il cavo non deve essere schiacciato. Ribaltare in avanti la parte superiore del manico. Avvitare a fondo le rotelle di fissaggio del manico.

2.32 E C

Ribaltare all'indietro il manico e fissare a fondo.

Ribaltare all'indietro il manico completo, regolarlo all'altezza della persona che lo usa, e fissare a fondo.

Ripiegare la tiranteria E

ATTENZIONE! Nel piegare l'impugnatura il cavo non deve essere schiacciato.

ATTENZIONE! Allentare le manopole posteriori (1) finché non si riesca a sbrogliare il sistema di tiranteria (2) da piegare un po' in avanti.

Messa in opera

Tempo d'esercizio

Si prega di osservare le prescrizioni vigenti nei singoli stati.

Guidare il cavo nello scarico della trazione F

Si prega di guidare il cavo in base al grafico nello scarico della trazione.

Appendere il sacco per la raccolta G

Soltanto con motore spento e utensile di taglio fermo.

1. Sollevare la copertura di protezione.
2. Appendere il sacco per la raccolta al gancio che si trova nella cavità dell'intelaiatura (vedere freccia).
3. Collocare la copertura di protezione.

Regolare l'altezza di taglio

Soltanto con motore spento e strumento da taglio fermo.

2.36 E H

1. Premere verso il basso il pulsante (1).
2. Premere leggermente l'apparecchio verso il basso o sollevarlo. Nota: Per arieggiare, premere con forza l'apparecchio verso il basso, finché appare una zona grigia nell'indicatore.
3. Lasciar andare il pulsante, quando si raggiunge l'altezza di taglio desiderata (2).

2.32 E J

1. Sollevare il tosaerba davanti o dietro.
2. Estrarre il pulsante (1).
3. Far scattare il pulsante quando si raggiunge l'altezza di taglio desiderata (2). Attenzione! Le ruote anteriori e posteriori devono essere regolate alla stessa altezza.

Altezza di taglio

Tagliare possibilmente su prato asciutto per non danneggiare la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una maggiore altezza di taglio. Di regola si tosa ad un'altezza di taglio di 4,0 cm.

Inserire la spina della corrente

(corrente alternata 230 Volt, 50 Hz)

Si potrà allacciare l'attrezzo a qualsiasi presa, purché sia munita di una valvola di protezione di 16 Ampère (oppure di un interruttore differenziale-LS tipo B).

Avvertenza: Adoperi un apparecchio di protezione contro la corrente di difetto (RCD) con una corrente di difetto non superiore a 30 mA.

Avviare il tagliaerba

• Avviare la tosaerba su superficie piana.
• Possibilmente non nell'erba alta. In questo caso inclinare leggermente come risulta dalla figura K.

Per avviare il motore L

1. Tener premuto il pulsante (1).
2. Tirare la leva (1) e lasciare il pulsante (2).

Per spegnere il motore L Lasciare la leva (2).

Svuotamento del cesto

Il cesto è da svuotare quando l'erba non viene più raccolta e resta sul terreno.

Prima estrarre assolutamente la presa della corrente.

Suggerimenti per la rasatura

• Durante la tosatura si fa seguire il cavo M.
• Regolage fondamentale: Mettete sempre il cavo in maniera sicura sul terrazzo, sul sentiero o sull'erba già tosata.
• Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri.

Manutenzione

Pulizia

Prima estrarre assolutamente la presa della corrente. Attenzione! Non toccare le lame rotanti! Attendere il fermo.

Dopo ogni tosatura abbiate l'avvertenza di pulire la tosaerba con uno straccio oppure con uno scopino.

In nessun caso usare acqua! Tenere il tosaerba in ambiente asciutto.

Accantonamento durante l'inverno

• Terminata la stagione si dovrà pulire accuratamente la tosaerba.
• Mai spruzzare la tosaerba con acqua, né collocarla in ambienti umidi.

Come cambiare la lama

Prima di cambiare la lama o aggiustare l'accoppiamento o il portalama, è assolutamente necessario levare la spina dalla presa di corrente e mettere i guanti di sicurezza.

Dopo ogni effettuare lo scambio della lama tramite la chiave da 10 mm, come dimostrato nell'illustrazione. Tensione di serraggio del bullone da 8-10 Nm. Si prega di effettuare tali lavori con la massima accuratezza. Usare solamente pezzi di ricambio originali.

Attenzione! Fare affilare la lama solamente in un'officina specializzata, poiché si dovrà effettuare pure la verifica di squilibrio meccanico secondo le norme di sicurezza vigenti.

Interventi di riparazione

Problema Possibi causale		Rimedio (X) :
		Officina Di assistenza WOLF	In modo autonomo
Funzionamento rumoroso, forte vibrazione dell'apparecchio	Lama danneggiataLama di fissaggio allentata	X---	---X
Il motore non funziona	Fusibile danneggiatoCavo danneggiatoAttenzione! In caso di taglio involontario del cavo, non sempre il fusibile disinserisce l'apparecchio, persino con l'adeguata protezione (16 Amp.).Mai toccare cavi tranciati o tagliati, finché la spina non è stata staccata della presa. E‘ vietato riparare il cavo con nastro isolante.	---X	X---
Cattiva falciatura	Lama smussataaltezza di taglio non regolata	X---	---X
Pessime prestazioni di raccolta	Lama smussataCesto raccoglierba otturatoaltezza di taglio non regolata	X---	---XX

In caso di dubbio rivolgersi sempre ad un'officina di assistenza WOLF.

Attenzione, arrestare il tosaerba prima di ogni controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.

Ricambi

Articolo N° Denominazione articolo Informazione sul prodotto
4932 902 Sacco di raccolta (2.32 E)
4936 902 Sacco di raccolta (2.36 E)
4932 090 Vi 32 N Lama di ricambio 32 cm (2.32 E)
4936 090 Vi 36 N Lama di ricambio 36 cm (2.36 E)

Fornitura attraverso il Vostro Rivenditore

Condizioni di garanzia

Custodite con cura il certificato di garanzia compilato dal venditore oppure il documento d'acquisto.

Per la durata di 24 mesi a partire dalla data d'acquisto, la Ditta Wolf-Garten presta garanzia in conformità al rispettivo stato della tecnica e allo scopo/campo d'applicazione. I diritti legali del consumatore finale non vengono compromessi mediante i criteri di garanzia di seguito elencati.

Premesse per il diritto alla garanzia di 24 mesi:

- Impiego dell'apparecchio esclusivamente per uso privato. Nel campo industriale oppure negli esercizi di noleggio, la garanzia viene ridotta a 12 mesi.

• Uso conforme allo scopo e rispetto di tutte le avvertenze delle istruzioni sull'uso che formano parte integrante delle nostre condizioni di garanzia.
• Rispetto degli intervalli di manutenzione prescritti.
• Nessuna variazione della costruzione su propria iniziativa.
• Montaggio delle parti di ricambio originali/accessori della WOLF.

Le prestazioni in garanzia vengono rese dalle nostre officine autorizzata contrattualmente o nel caso di:

WOLF Italia S.r.l.

Via G. Galilei 5

20060 Ornago (Mi)

Tel.: ++ 39 (0 39) - 62 86 41

Fax: ++ 39 (0 39) - 6 01 02 57

E-mail: [e-mail]

- Presentazione del documento di garanzia compilato e/o del certificato d'acquisto.

La garanzia non si estende alla normale usura delle lame, alle parti di fissaggio delle lame come ruote di frizione, cinghie trapezoidali e cinghie dentate, ruote portanti/pneumatici, filtri dell'aria, candele d'accensione e cappucci per candele. In caso di riparazioni effettuate in proprio, si estingue automaticamente ogni diritto di garanzia. I difetti e le carenze che si dovessero presentare le cui cause sono riconducibili a difetti di materiale o di produzione, vengono rimossi esclusivamente dalle nostre officine autorizzate (il venditore ha il diritto alla riparazione) oppure dal produttore stesso, se egli fosse più vicino alla Vostra sede. Sono escluse rivendicazioni non rientranti nella prestazione di garanzia. Non è ammessa una rivendicazione per la fornitura di parti di ricambio. Eventuali danni dovuti al trasporto non devono essere segnalati a noi, ma alla ditta competente per il trasporto, poichè in caso contrario i diritti all'indennizzo da parte di queste imprese decadono.
