Serie	Siemens iQ700
Tipo di cappa	Piano di lavoro - Downdraft
Larghezza	90 cm
Dimensioni (L x P x A)	91,2 x 26,8 x 73,8 cm
Portata d'aria massima	750 m³/h
Portata in modalità normale	530 m³/h
Portata in modalità ricircolo	460 m³/h
Numero di velocità	5 (3 normali + 2 intensive)
Ritorno automatico modalità intensiva	Dopo 5 o 10 min (regolabile)
Livello sonoro massimo	62 dB
Livello sonoro posizione intensiva	67 dB
Filtri grassi	2 filtri metallici lavabili (lavastoviglie)
Filtro a carbone	Opzionale (non fornito)
Illuminazione	LED 1 x 7 W
Comando	TouchControl
Classe energetica	A
Consumo annuo	53,5 kWh
Finitura	Vetro nero stampato
Modalità di installazione	Scarico esterno o ricircolo

Domande frequenti - LD97DBM60B SIEMENS

Come funziona la cappa da piano di lavoro SIEMENS LD97DBM60B?

Si tratta di una cappa downdraft (aspirazione discendente) che si integra nel piano di lavoro: la parte aspirante si solleva quando cucini, poi si ritrae quando non ne hai più bisogno. Può funzionare in modalità espulsione (condotto verso l'esterno) o in modalità ricircolo con un filtro a carbone attivo venduto separatamente.

Quante velocità ha questa cappa e come utilizzarle?

La LD97DBM60B dispone di 5 velocità: 3 velocità normali e 2 posizioni intensive. Tutte si selezionano tramite il pannello TouchControl. Le posizioni intensive (portata max 750 m³/h) attivano un ritorno automatico alla velocità normale dopo 5 o 10 minuti (regolabile).

Come pulire i filtri antigrasso della cappa?

La cappa è dotata di 2 filtri antigrasso metallici lavabili, compatibili con la lavastoviglie. Rimuovili premendo sulla clip di fissaggio, quindi posizionali nella lavastoviglie. Ripeti l'operazione ogni 4-8 settimane a seconda dell'intensità d'uso. Dopo il lavaggio, reinseriscili bene a fondo.

Qual è il livello sonoro della SIEMENS LD97DBM60B?

Durante l'uso normale, il livello sonoro raggiunge 62 dB. In posizione intensiva massima, sale a 67 dB. Alla velocità minima, scende intorno a 43 dB. Vibrazioni anomale possono indicare un filtro mal posizionato o un ostacolo nel condotto.

È necessario un filtro a carbone per utilizzarla in ricircolo?

Sì. Il filtro a carbone attivo è venduto separatamente e non è incluso nella confezione. Senza un condotto di espulsione verso l'esterno, è indispensabile per catturare gli odori prima di rilasciare l'aria nella stanza. Verifica la referenza del filtro compatibile nel manuale o presso il servizio Siemens.

Come resettare l'indicatore di saturazione dei filtri?

Dopo la pulizia o la sostituzione dei filtri, tieni premuto il pulsante dedicato sul pannello tattile per 3-5 secondi fino allo spegnimento dell'indicatore. Se l'indicatore rimane acceso, ripeti l'operazione con la cappa in funzione. Consulta il manuale per la sequenza esatta.

La cappa SIEMENS LD97DBM60B è compatibile con Home Connect?

No. Il modello LD97DBM60B non dispone della connettività Home Connect. Tutti i comandi si effettuano tramite il pannello TouchControl integrato. Se la domotica è un criterio, orientati verso i modelli iQ700 con il simbolo Home Connect esplicitamente menzionato.

Quale diametro di condotto prevedere per l'installazione?

La cappa si adatta a un condotto di espulsione di 150 mm di diametro. Una riduzione a 120 mm è tecnicamente possibile ma riduce la portata effettiva. Il collegamento elettrico avviene su una presa 230 V / 10 A. Rivolgiti a un installatore qualificato per l'installazione nel piano di lavoro.

La parte telescopica non si alza o non si abbassa più - cosa fare?

Interrompi l'alimentazione elettrica per 30 secondi, quindi riattiva (reset). Verifica che nessun oggetto blocchi il meccanismo. Se il problema persiste, non forzare mai manualmente il pannello: contatta il servizio post-vendita Siemens per evitare di danneggiare il motore di sollevamento.

Come mantenere la superficie in vetro nero della cappa?

Pulisci con un panno in microfibra leggermente umido. Evita qualsiasi prodotto abrasivo, spugna abrasiva o detergente a base di ammoniaca che danneggerebbe il rivestimento in vetro nero stampato. Per le macchie di grasso, un detergente da cucina delicato applicato sul panno (non direttamente sulla superficie) è sufficiente.

Qual è il consumo elettrico annuale di questo apparecchio?

La LD97DBM60B è classificata classe energetica A con un consumo annuale stimato di 53,5 kWh. L'illuminazione LED (1 x 7 W) contribuisce a mantenere il consumo basso rispetto alle cappe dotate di lampadine alogene.

MANUALE UTENTE LD97DBM60B SIEMENS

Importanti avvertenze di sicurezza. . . . . . . . 36

Tutela dell'ambiente....38

Risparmio energetico ....38

Smaltimento ecocompatibile 38

Tipi di esercizio 38

Modalità aspirazione 38

A ricircolo....38

Conoscere l'apparecchio 39

Pannello comandi 39

Prima di utilizzare l'apparecchio per la prima volta....39

Prima messa in funzione .....39

Uso dell'apparecchio....40

Inserimento/estrazione dell'apparecchio ..... 40

Impostazione della ventola. 40

Livello intensivo 40

Ritardo di funzionamento della ventola ..... 40

Illuminazione 40

Pulizia e manutenzione 41

Indicazione di saturazione 41

Ripristino delle indicazioni di saturazione. . . . . . . . 43

Malfunzionamento, che fare? 44

Servizio assistenza clienti....44

Accessori 45

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.siemens-home.bsh-group.com e l'eShop www.siemens-home.bsh-group.com/eshops

Conformità d'uso

Leggere attentamente le presenti istruzioni per l'uso. Solo così è possibile utilizzare l'apparecchio in modo sicuro e corretto.

Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installazione.

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualsiasi responsabilità per danni dovuti all'utilizzo non conforme o errato.

Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Per quanto concerne la conduzione dell'aria esausta è necessario rispettare le normative di legge ufficiali (ad es. normative urbanistiche provinciali).

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio da soli a meno che non abbiano un'età superiore agli 15 anni e che siano assistiti da parte di un adulto.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni.

Controllare l'apparecchio dopo averlo disimballato. Qualora si fossero verificati danni da trasporto, non collegare l'apparecchio.

Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato.

Importanti avvertenze di sicurezza

⚠️Avviso – Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

⚠️Avviso – Pericolo di morte!

I gas di combustione riaspirati possono causare avvelenamento.

È necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (per es. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione dalla stanza ed eliminano i gas di scarico all'esterno attraverso un impianto (per es. camino).

In concomitanza della cappa accesa, dalla cucina e dalle stanze adiacenti viene sottratta dell'aria: senza un'alimentazione sufficiente di aria si crea depressione. I gas velenosi dal camino o dalla cappa di aspirazione vengono riaspirati nelle stanze.

■ Assicurare sempre un'alimentazione di aria sufficiente.

- Un'apertura nel muro per alimentazione/scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar).

Questo è garantito se l'aria necessaria alla combustione può affluire nella stanza attraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in ogni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile senza limitazioni.

⚠️ Avviso – Pericolo di incendio!

• I depositi di grasso presenti nei filtri possono incendiarsi. Pulire l'apparecchio come descritto. Rispettare gli intervalli di pulizia. Non mettere mai in funzione l'apparecchio senza filtro per grassi.
• I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Pulire il filtro per grassi almeno una volta al mese.

Non mettere mai in funzione l'apparecchio senza filtro per grassi.

• Un filtro a carbone attivo non rigenerabile nel forno può prendere fuoco. Non rigenerare mai un filtro a carbone attivo non rigenerabile. Rigenerare esclusivamente filtri a carbone attivo rigenerabili.
• I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libere (ad es. fiammeggiare). L'installazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzione di scintille.
  L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
• Le zone di cottura a gas sviluppano molto calore se vengano fatte funzionare senza appoggiarci sopra una stoviglia. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiarsi. Utilizzare le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia.

- Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Il dispositivo di aspirazione può danneggiarsi o incendiarsi. Utilizzare il dispositivo di aspirazione solo in combinazione con zone di cottura a gas che non superano i valori seguenti:

• massimo 5 bruciatori singoli Utilizzare il dispositivo di aspirazione solo in combinazione con zone di cottura a gas di 75 cm che non superano i valori seguenti:
• Potenza massima complessiva: 11,9 kW
• Potenza massima complessiva piani cottura posteriori: 4,7 kW
• Potenza massima wok: 4,2 kW Utilizzare il dispositivo di aspirazione solo in combinazione con zone di cottura a gas di 90 cm che non superano i valori seguenti:
• Potenza massima complessiva: 13,7 kW
• Potenza massima complessiva piani cottura posteriori: 4,7 kW
• Potenza massima wok: 6 kW

⚠️Avviso – Pericolo di scottature!

Durante il funzionamento le parti scoperte diventano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini.

⚠️Avviso – Pericolo di lesioni!

• Alcuni componenti all'interno dell'apparecchio possono essere affilati. Indossare guanti protettivi.
  Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio.
• La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi.
• Pericolo di schiacciamento durante l'inserimento e l'estrazione dell'apparecchio. Durante l'inserimento o l'estrazione dell'apparecchio non sostare nell'area di movimento dello stesso. Tenere lontano i bambini.
  All'interno del raggio d'azione dell'apparecchio potrebbero cadere eventuali stoviglie appoggiate. La fuoriuscita di liquidi caldi può causare lesioni. Non posizionare alcuna stoviglia all'interno del raggio d'azione dell'apparecchio.

■ Utensili per cottura e piani cottura raggiungono temperature molto elevate. Non toccare mai piani cottura e utensili per cottura molto caldi.

⚠️Avviso – Pericolo di scariche elettriche!

- Un apparecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un apparecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

- L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore.

Cause dei danni

Attenzione!

Pericolo di danni da corrosione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può causare danni da corrosione.

Pericolo di danni da umidità che penetra nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato.

Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di comando.

Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi.

Oggetti appoggiati sull'apparecchio possono danneggiare l'apparecchio stesso o il piano cottura adiacente durante l'inserimento o l'estrazione. Non riporre oggetti sulle parti mobili dell'apparecchio.

Tutela dell'ambiente

Il suo nuovo apparecchio è particolarmente efficiente in termini di energia. Questa parte contiene consigli per ottimizzare il risparmio energetico e su come smaltire l'apparecchio in modo corretto.

Risparmio energetico

Durante la cottura accertarsi che ci sia un'aerazione sufficiente, affinché la cappa di aspirazione possa lavorare con efficienza emettendo un livello di rumore contenuto.
- Adattare i livelli di aspirazione all'intensità dei vapori di cottura. Impostare il livello intensivo soltanto se necessario. Un livello di aspirazione basso significa un consumo di energia ridotto.
In caso di vapori di cottura intensi selezionare tempestivamente un livello di aspirazione più elevato. I vapori di cottura già diffusi nella cucina rendono necessario un utilizzo prolungato della cappa di aspirazione.
- Spegnere la cappa di aspirazione quando non è più necessaria.
■ Spegnere l'illuminazione quando non è più necessaria.
- Pulire e sostituire i filtri rispettando gli intervalli di tempo indicati al fine di incrementare l'efficacia del sistema di aspirazione ed evitare il rischio di incendio.
■ Applicare il coperchio per ridurre la formazione di vapori di cottura e condensa.

Smaltimento ecocompatibile

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Tipi di esercizio

Modalità aspirazione

L'aria aspirata viene purificata attraverso il filtro per grassi e convogliata all'esterno tramite un sistema di tubi.

Avvertenza: L'aria non deve essere deviata in un camino che viene utilizzato per lo scarico di gas di apparecchi che bruciano gas o altri carburanti (questo non vale per apparecchi a ricircolo d'aria).

Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottenere l'autorizzazione di un tecnico specializzato.
Se l'aria esausta viene condotta attraverso la parete esterna, è necessario utilizzare una cassetta murale telescopica.

A ricircolo

L'aria aspirata viene purificata attraverso il filtro per grassi e un filtro ai carboni attivi e quindi reimmessa nella cucina.

Avvertenza: Per catturare gli odori nell'esercizio a ricircolo, è necessario installare un filtro ai carboni attivi. Le diverse possibilità di attivazione dell'apparecchio con esercizio a ricircolo sono indicate nell'opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita on-line.

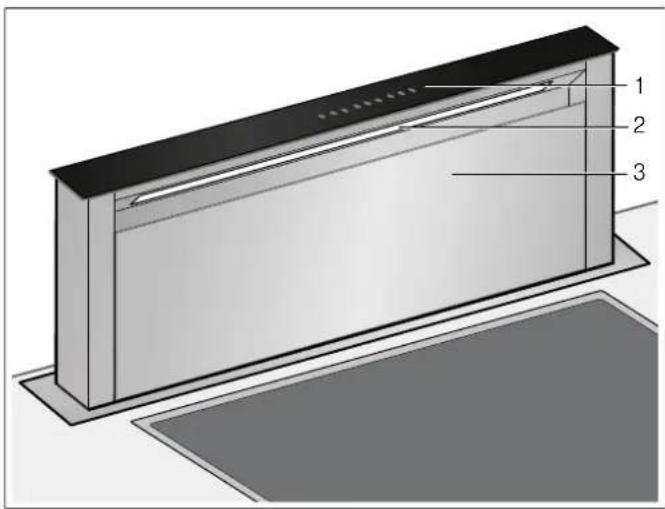

Conoscere l'apparecchio

Qui di seguito sono riportate una descrizione dell'apparecchio e informazioni sugli accessori.

1 Pannello di comando
2 Illuminazione
3 Copertura filtro

Pannello comandi

① 0 1 2 3 int1 int2 |→ | ↗

Simbolo Spiegazione

1	Inserimento/estrazione dell'apparecchio, attivazione/disattivazione ventola
0	Disattivazione ventola
1	Attivazione del livello 1 della ventola
2	Attivazione del livello 2 della ventola
3	Attivazione dell livello 3 della ventola
int1	Attivazione del livello intensivo 1
int2	Attivazione del livello intensivo 2
I→I	Attivazione del ritardo di funzionamento della ventola
	Indicazione di saturazione
	Attivazione/disattivazione dell'illuminazione

Prima di utilizzare l'apparecchio per la prima volta

Prima di poter utilizzare l'apparecchio nuovo è necessario eseguire alcune impostazioni.

Prima messa in funzione

Passaggio dell'indicatore al funzionamento a ricircolo d'aria

Per il funzionamento a ricircolo d'aria occorre modificare opportunamente l'indicatore del controllo elettronico:

1. Verificare se la cappa di aspirazione è collegata e spenta.
2. Toccare ①.
3. Toccare 0.
4. Toccare il simbolo ☐ per almeno 3 secondi. ☐ lampeggia e il controllo elettronico è passato in modalità ricircolo d'aria.

Passaggio dell'indicatore alla modalità aspirante

1. Verificare se la cappa di aspirazione è collegata e spenta.
2. Toccare ①.
3. Toccare 0.
4. Toccare il simbolo per almeno 3 secondi. si accende e il controllo elettronico è passato in modalità a estrazione d'aria.

Uso dell'apparecchio

Il presente apparecchio funziona solo se estratto completamente.

Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In questo modo il vapore di cottura viene aspirato in modo efficace.

Inserimento/estrazione dell'apparecchio

Avviso – Pericolo di lesioni!

Pericolo di schiacciamento durante l'inserimento e l'estrazione dell'apparecchio. Durante l'inserimento o l'estrazione dell'apparecchio non sostare nell'area di movimento dello stesso. Tenere lontano i bambini.

Avviso – Pericolo di lesioni!

All'interno del raggio d'azione dell'apparecchio potrebbero cadere eventuali stoviglie appoggiate. La fuoriuscita di liquidi caldi può causare lesioni. Non posizionare alcuna stoviglia all'interno del raggio d'azione dell'apparecchio.

Avvertenza: Se è stato staccato per breve tempo dall'alimentazione elettrica, l'apparecchio rientra completamente.

Estrarre l'apparecchio

1. Rimuovere gli oggetti che si trovano nell'area di movimento dell'apparecchio.
2. Toccare ①.
   L'apparecchio si estrae completamente. La ventola si avvia al livello 2. L'illuminazione viene accesa.

Inserire l'apparecchio

Avvertenza: La copertura filtro deve essere perfettamente chiusa.

1. Rimuovere gli oggetti che si trovano nell'area di movimento dell'apparecchio.

2. Toccare ①. L'apparecchio si inserisce completamente. L'illuminazione e la ventola si spegneranno automaticamente.

Impostazione della ventola

Avvertenza: Adattare sempre la potenza della ventola alle condizioni del momento. In caso di forte produzione di vapore utilizzare anche un livello ventola elevato.

Attivazione

Toccare 1, 2 o 3.

Disattivazione

Toccare 0.

Livello intensivo

In caso di produzione di odori e vapori particolarmente forti è possibile utilizzare il livello intensivo.

Attivazione

1. Toccare int1.

Avvertenza: Il tempo di esecuzione del livello intensivo è di circa 7 minuti. Trascorso questo lasso di tempo l'apparecchio ritorna al livello della ventola 3.

2. Toccare int2.

Avvertenza: Il tempo di esecuzione del livello intensivo è di circa 7 minuti. Trascorso questo lasso di tempo l'apparecchio ritorna al livello della ventola 3.

Disattivazione

toccare 1, 2 o 3.

Il livello intensivo è terminato.

Ritardo di funzionamento della ventola

Avvertenza: Se è attivato il livello intensivo, il postfunzionamento ventola non è disponibile.

1. Toccare I→I.

Si accendono sia ①, sia I→I che il livello ventola 1. La ventola funziona ancora per circa 10 minuti al livello ventola 1 e si disattiva automaticamente una volta trascorso questo lasso di tempo. Se l'illuminazione è attiva, anche questa viene disattivata una volta trascorso il tempo di postfunzionamento ventola.

2. Toccare I→I o ①.

Il post-funzionamento ventola finisce prima del termine della rimanente funzione di post-cottura.

3. Non appena il post-funzionamento della ventola è terminato, toccare ①.

L'apparecchio si inserisce completamente.

Illuminazione

L'illuminazione può essere attivata o disattivata in modo indipendente dal sistema di aspirazione.

Toccare

Pulizia e manutenzione

Avviso – Pericolo di incendio!

Durante il funzionamento l'apparecchio si riscalda. Lasciarlo raffreddare prima di procedere alla pulizia.

Avviso – Pericolo di scossa elettrica!

L'infiltrazione di umidità può provocare una scarica elettrica. Pulire l'apparecchio soltanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusibile nella scatola dei fusibili.

Avviso – Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore.

Avviso – Pericolo di lesioni!

Alcuni componenti all'interno dell'apparecchio possono essere affilati. Indossare guanti protettivi.

Detergente

Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alle indicazioni della tabella. Non utilizzare

■ detergenti aggressivi o abrasivi,
■ detergenti a elevato contenuto di alcol,
■ spugnette dure o abrasive,
■ detergenti ad alta pressione o dispositivi a getto di vapore.

Lavare bene le spugne nuove prima di utilizzarle.

Osservare tutte le istruzioni e le avvertenze riportate sui prodotti detergenti.

Campo Detergenti

Acciaio inox Soluzione di lavaggio calda:

pulire con un panno spugna e asciugare con un panno morbido.

Pulire le superfici in acciaio inox sempre nel verso della spazzolatura.

Speciali detergenti per superfici in acciaio inox possono essere richiesti presso il servizio di assistenza tecnica o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.

Superfici laccate Soluzione di lavaggio calda:

pulire con un panno umido e asciugare con un panno morbido.

Non utilizzare detergenti per acciaio inox.

Alluminio e plastica Detergente per vetro:

pulire con un panno morbido.

Campo Detergenti

Vetro Detergente per vetro:

pulire con un panno morbido. Non utilizzare raschietti per vetro.

Elementi di comando Soluzione di lavaggio calda:

pulire con un panno umido e asciugare con un panno morbido.

Pericolo di scarica elettrica a causa dell'umidità che penetra.

Pericolo di danni causati dall'umidità che penetra nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato.

Non utilizzare detergenti per acciaio inox.

Indicazione di saturazione

In caso di saturazione del filtro grassi metallico o del filtro a carbone attivo il simbolo corrispondente si accende o lampeggia:

■ Il filtro grassi metallico: ☒ si accende
■ Filtro a carbone attivo: ☒ lampeggia

Al più tardi a questo punto occorre pulire il filtro grassi metallico oppure sostituire o rigenerare il filtro a carbone attivo.

Rimuovere il filtro metallico per grassi

1. Toccare ①.
2. Toccare 0.

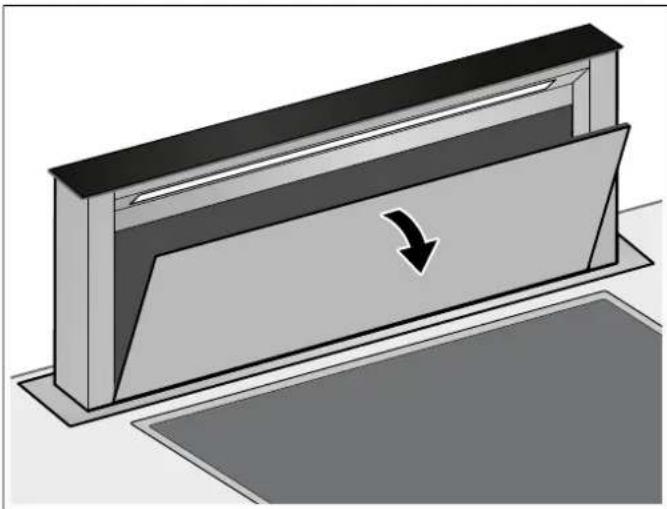

3. Aprire la copertura filtro tirandola in avanti.

1. Rimuovere il filtro della guida.

Avvertenza: Il grasso può raccogliersi nella parte inferiore del portafiltro. Non tenere il portafiltro in posizione orizzontale, per evitare la caduta di gocce di grasso.

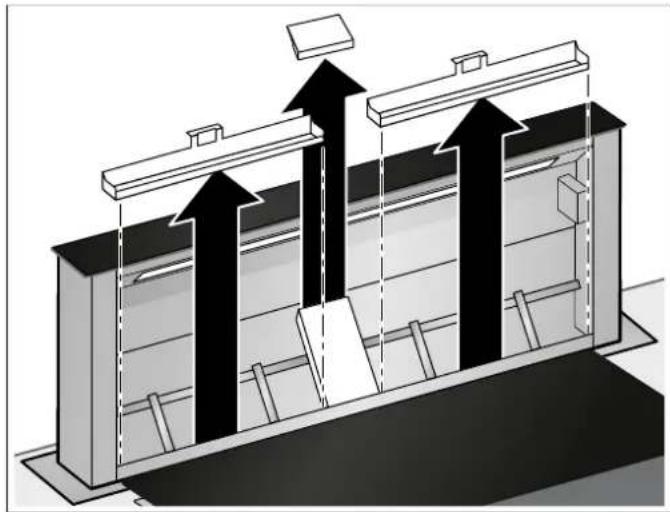

1. Rimuovere il contenitore di raccolta dell'olio.

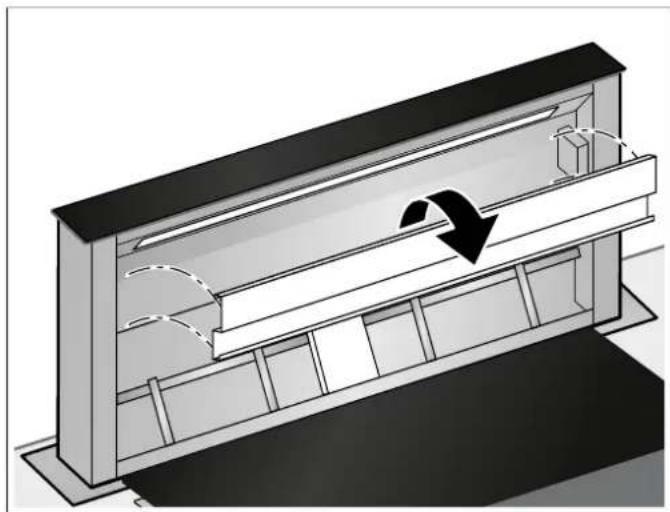

1. Per una pulizia migliore, rimuovere la lamiera di protezione.

1. Pulire il filtro grassi metallico, il contenitore di raccolta dell'olio, la lamiera di protezione e la copertura filtro.

2. Dopo aver smontato il filtro, pulire l'apparecchio internamente.

Pulire il filtro grassi metallico e il contenitore di raccolta dell'olio

Avviso – Pericolo di incendio!

I depositi di grasso presenti nel filtro per grassi possono incendiarsi.

Pulire il filtro per grassi almeno una volta al mese.

Non mettere mai in funzione l'apparecchio senza filtro per grassi.

Avvertenze

■ Non utilizzare detergenti aggressivi, acidi o contenenti alcali.

Nella pulizia del filtro metallico antigrasso, pulire anche il supporto del filtro metallico antigrasso dell'apparecchio con un panno umido.

Il filtro metallico antigrasso può essere pulito con lavaggio in lavastoviglie o a mano.

In lavastoviglie:

Avvertenza: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Ciò non influisce in alcun modo sul funzionamento del filtro metallico antigrasso.

■ Non lavare i filtri metallici antigrasso molto sporchi insieme alle altre stoviglie.

- Riporre i filtri metallici antigrasso nella lavastoviglie senza fissarli. I filtri metallici antigrasso non devono essere stretti o serrati.

A mano:

Avvertenza: In caso di sporco ostinato è possibile utilizzare uno sgrassatore speciale. Questo prodotto può essere ordinato tramite il punto vendita on-line.

■ Mettere a mollo i filtri metallici antigrasso in liscivia calda.

■ Per la pulizia utilizzare una spazzola e quindi sciacquare bene il filtro.

■ Lasciare asciugare il filtro metallico antigrasso.

Installare il filtro metallico per grassi

1. Inserire il contenitore di raccolta dell'olio.
2. Inserire il filtro grassi metallico.

1. Chiudere la copertura filtro.

Smontare il filtro a carbone attivo (solo con modalità ricircolo)

Per garantire la riduzione dei cattivi odori è necessario rigenerare o sostituire regolarmente i filtri a carbone attivo. Osservare a tal proposito anche l'indicazione di saturazione sull'apparecchio.

I filtri a carbone attivo devono essere rigenerati al massimo ogni 2 mesi oppure sostituiti.

1. Rimuovere il filtro grassi metallico.
2. Rimuovere la griglia e il filtro grassi metallico.

Rigenerazione del filtro a carbone attivo

Per garantire la riduzione dei cattivi odori è necessario rigenerare o sostituire regolarmente i filtri a carbone attivo. Osservare a tal proposito anche l'indicazione di saturazione sull'apparecchio.

I filtri a carbone attivo devono essere rigenerati al massimo ogni 2 mesi oppure sostituiti.

Avviso – Pericolo di incendio!

Un filtro a carbone attivo non rigenerabile nel forno può prendere fuoco. Non rigenerare mai un filtro a carbone attivo non rigenerabile. Rigenerare esclusivamente filtri a carbone attivo rigenerabili.

Avvertenza: I filtri a carbone attivo rigenerabili possono essere rigenerati fino a dieci volte.

Avvertenza: La rigenerazione del filtro a carbone attivo può causare la formazione di odori. Assicurarsi che la stanza sia ben arieggiata e, se necessario, aprire una finestra.

Avvertenza: I filtri per ricircolo d'aria rinnovabili possono essere danneggiati a causa di cadute. I danni non sono sempre visibili dall'esterno. Smaltire e sostituire i filtri a ricircolo d'aria rinnovabili che sono caduti.

Attenzione!

Pericolo di danni da umidità che penetra nel filtro a carbone attivo. Non lavare mai il filtro a carbone attivo in lavastoviglie o con un panno bagnato.

1. Qualora il filtro a carbone attivo non possa più essere rigenerato, ordinarne e utilizzarne uno nuovo rigenerabile.
2. Riscaldare il filtro a carbone attivo in forno preriscaldato a 100 °C per 1 ora con il funzionamento a ricircolo d'aria.
3. Lasciare raffreddare il filtro a carbone attivo.

Installazione del filtro a carbone attivo

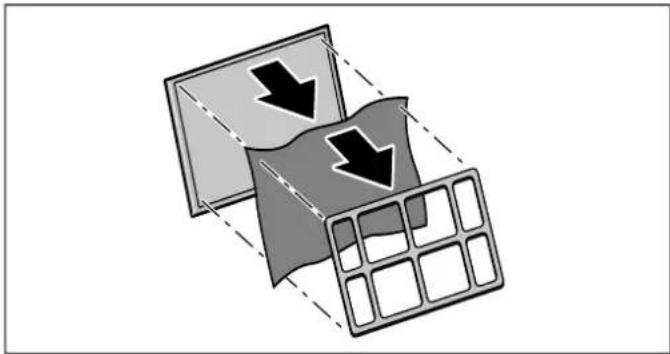

1. Disporre il filtro a carbone attivo sul filtro grassi metallico.
2. Fissare il filtro a carbone attivo con la griglia.

Ripristino delle indicazioni di saturazione

Quando il corrispondente filtro è stato pulito o sostituito, ripristinare l'indicazione di saturazione, affinché i simboli smettano di lampeggiare.

1. Accertarsi che la cappa di aspirazione sia accesa.
2. Toccare il simbolo ☐ per circa 3 secondi.

Le spie di saturazione sono ripristinate.

Malfunzionamento, che fare?

Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguenti indicazioni.

Avviso – Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Spie LED

Le spie LED difettose devono essere sostituite esclusivamente dal produttore, dal servizio clienti o da un tecnico specializzato autorizzato (elettricista).

Comportamento in caso di penetrazione d'acqua

Se durante la cottura o la pulizia penetra acqua nell'apparecchio, procedere come descritto di seguito:

1. Disattivare l'apparecchio.
2. Aprire il mobile inferiore e raccogliere l'acqua che fuoriesce.
3. Lasciare l'apparecchio spento per 24 ore. Trascorso questo lasso di tempo è nuovamente possibile utilizzare l'apparecchio senza alcuna limitazione.

Tabella guasti

Guasto Possibile causa Rimedio
L'apparecchio non funziona	La spina non è inse-rita	Collegare l'apparecchio alla corrente
	Interruzione di cor- rente	Controllare se gli altri elet- trodomestici funzionano
	Il fusibile è difettoso Verificare se il fusibile dell'apparecchio nell'apposita scatola è a posto.
L'apparecchio non si accende.	La copertura filtro non è chiusa.	Chiudere bene la coper- tura filtro.
L'apparecchio né si avvia né si spe- gne.	Il fusibile nella scatola elettrica è difettoso.	Rivolgersi al servizio di assistenza.
L'illuminazione tasti non funziona.	L'unità di comando è difettosa.	Rivolgersi al servizio di assistenza tecnica.
L'illuminazione non funziona.	Le luci LED sono gua- ste.	Rivolgersi al servizio di assistenza.
Sull'indicatore lampeggiano o.?	Il filtro per grassi o il filtro a carbone attivo è saluro.	Pulire il filtro o sostituire il filtro a carbone attivo.→ "Pulizia e manutenzione" a pagina 41

Servizio assistenza clienti

Quando si contatta il servizio clienti indicare sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetta di identificazione con i relativi numeri si trova nella parte anteriore, sul corpo dell'apparecchio, sotto il piano di lavoro.

Per avere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di telefono del servizio di assistenza tecnica.

Codice prodotto (E) Codice di produzione (FD)

Servizio di assistenza tecnica 📞

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del tecnico del servizio di assistenza non è gratuito anche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti I 800-018346

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vostro apparecchio.

Accessori

Accessori Codice dell'ordine

Set di accessori per il ricircolo dell'aria - prima dotazione

LZ29IDP00

Filtri a carbone attivo - filtro sostitutivo LZ29IDQ00

Set di installazione remota LZ29IDM00
