Serie	Siemens iQ700
Typ der Dunstabzugshaube	Arbeitsplatte - Downdraft
Breite	90 cm
Abmessungen (B x T x H)	91,2 x 26,8 x 73,8 cm
Maximaler Luftdurchsatz	750 m³/h
Luftdurchsatz im Normalmodus	530 m³/h
Luftdurchsatz im Umluftmodus	460 m³/h
Anzahl der Geschwindigkeiten	5 (3 normal + 2 intensiv)
Automatischer Rückschaltmodus Intensiv	Nach 5 oder 10 Min (einstellbar)
Maximale Geräuschpegel	62 dB
Geräuschpegel Intensivstufe	67 dB
Fettfilter	2 spülmaschinengeeignete Metallfilter
Kohlefilter	Optional (nicht enthalten)
Beleuchtung	LED 1 x 7 W
Steuerung	TouchControl
Energieklasse	A
Jährlicher Energieverbrauch	53,5 kWh
Oberfläche	Schwarzes bedrucktes Glas
Installationsmodus	Außenabluft oder Umluft

Häufig gestellte Fragen - LD97DBM60B SIEMENS

Wie funktioniert die Arbeitsplattenhaube SIEMENS LD97DBM60B?

Es handelt sich um eine Downdraft-Haube (Abzug nach unten), die in die Arbeitsplatte integriert wird: Der Abzugsteil hebt sich, wenn Sie kochen, und zieht sich zurück, wenn Sie ihn nicht mehr benötigen. Sie kann im Abluftmodus (Abzug nach außen) oder im Umluftmodus mit einem separat erhältlichen Aktivkohlefilter betrieben werden.

Wie viele Geschwindigkeiten hat diese Haube und wie benutzt man sie?

Die LD97DBM60B verfügt über 5 Geschwindigkeiten: 3 normale Geschwindigkeiten und 2 Intensivstufen. Alle Geschwindigkeiten werden über das TouchControl-Bedienfeld ausgewählt. Die Intensivstufen (maximaler Luftstrom 750 m³/h) schalten automatisch nach 5 oder 10 Minuten (einstellbar) auf die normale Geschwindigkeit zurück.

Wie reinigt man die Fettfilter der Haube?

Die Haube ist mit 2 spülmaschinengeeigneten Metallfettfiltern ausgestattet. Entfernen Sie sie, indem Sie auf den Halteclip drücken, und legen Sie sie in die Spülmaschine. Wiederholen Sie dies alle 4 bis 8 Wochen je nach Nutzungsintensität. Nach dem Waschen setzen Sie sie vollständig wieder ein.

Wie laut ist die SIEMENS LD97DBM60B?

Im normalen Betrieb erreicht der Geräuschpegel 62 dB. In der maximalen Intensivstufe steigt er auf 67 dB. In der niedrigsten Geschwindigkeit sinkt er auf etwa 43 dB. Ungewöhnliche Vibrationen können auf einen falsch eingesetzten Filter oder ein Hindernis im Schlauch hinweisen.

Benötigt man einen Kohlefilter für den Umluftbetrieb?

Ja. Der Aktivkohlefilter wird separat verkauft und ist nicht im Lieferumfang enthalten. Ohne Abluftleitung nach außen ist er unerlässlich, um Gerüche zu beseitigen, bevor die Luft in den Raum zurückgeleitet wird. Überprüfen Sie die kompatible Filterreferenz in der Anleitung oder beim Siemens-Kundendienst.

Wie setzt man die Sättigungsanzeige der Filter zurück?

Nach der Reinigung oder dem Austausch der Filter halten Sie die entsprechende Taste auf dem Touchpanel 3 bis 5 Sekunden lang gedrückt, bis die Anzeige erlischt. Wenn die Anzeige eingeschaltet bleibt, wiederholen Sie den Vorgang bei eingeschalteter Haube. Konsultieren Sie die Anleitung für die genaue Abfolge.

Ist die SIEMENS LD97DBM60B mit Home Connect kompatibel?

Nein. Das Modell LD97DBM60B verfügt nicht über die Home Connect-Konnektivität. Alle Befehle werden über das integrierte TouchControl-Bedienfeld ausgeführt. Wenn Hausautomation ein Kriterium ist, wählen Sie die Modelle iQ700 mit dem explizit erwähnten Home Connect-Symbol.

Welchen Durchmesser sollte der Abzugskanal für die Installation haben?

Die Haube ist für einen Abluftkanal mit einem Durchmesser von 150 mm geeignet. Eine Reduzierung auf 120 mm ist technisch möglich, verringert jedoch den effektiven Luftstrom. Der elektrische Anschluss erfolgt an eine 230 V / 10 A Steckdose. Für die Installation in der Arbeitsplatte sollten Sie einen qualifizierten Installateur hinzuziehen.

Der Teleskopteil bewegt sich nicht mehr - was tun?

Schalten Sie die Stromversorgung für 30 Sekunden aus und dann wieder ein (zurücksetzen). Überprüfen Sie, ob kein Gegenstand den Mechanismus blockiert. Sollte das Problem bestehen bleiben, versuchen Sie niemals manuell das Panel zu bewegen: Kontaktieren Sie den Siemens-Kundendienst, um Schäden am Hebemotor zu vermeiden.

Wie pflegt man die schwarze Glasoberfläche der Haube?

Wischen Sie sie mit einem leicht feuchten Mikrofasertuch ab. Vermeiden Sie abrasive Reinigungsmittel, kratzende Schwämme oder ammoniakhaltige Reiniger, die die bedruckte schwarze Glasbeschichtung beschädigen könnten. Bei Fettflecken reicht ein mildes Küchenreinigungsmittel, das auf das Tuch aufgetragen wird (nicht direkt auf die Oberfläche).

Wie hoch ist der jährliche Stromverbrauch dieses Geräts?

Die LD97DBM60B ist in der Energieklasse A mit einem geschätzten jährlichen Verbrauch von 53,5 kWh eingestuft. Die LED-Beleuchtung (1 x 7 W) trägt dazu bei, den Verbrauch im Vergleich zu Hauben mit Halogenlampen gering zu halten.

BEDIENUNGSANLEITUNG LD97DBM60B SIEMENS

Bestimmungsgemäßer Gebrauch....3

Wichtige Sicherheitshinweise....4

Umweltschutz....6

Energiesparen 6 Umweltgerecht entsorgen 6

Betriebsarten 6

Abluftbetrieb. 6 Umluftbetrieb. 6

Gerät kennen lernen 7

Bedienfeld 7

Vor dem ersten Gebrauch 7

Erste Inbetriebnahme 7

Gerät bedienen....8

Gerät aus-/einfahren 8

Lüfter einstellen 8

Intensivstufe 8

Lüfternachlauf. 8

Beleuchtung 8

Reinigen und warten 9

Sättigungsanzeige 9 Sättigungsanzeigen zurücksetzen 11

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.siemens-home.bsh-group.com und Online-Shop: www.siemens-home.bsh-group.com/eshops

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unsere Siemens Info Line unter Tel.: [phone]* (Mo-Fr: 8.00-18.00 Uhr erreichbar) oder unter [e-mail] *) Nur für Deutschland gültig.

Bestimmungsgemäßer Gebrauch

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Wichtige

Sicherheitshinweise

⚠️ Warnung – Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

⚠ Warning – Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

■ Es muss daher immer für ausreichende Zuluft gesorgt werden.
- Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

⚠ Warning – Brandgefahr!

■ Die Fettablagerungen in Filtern können sich entzünden.

Gerät wie beschrieben reinigen.

Reinigungsintervalle einhalten. Gerät nie ohne Fettfilter betreiben.

■ Die Fettablagerungen im Fettfilter können sich entzünden.

Fettfilter mindestens einmal im Monat reinigen.

Gerät nie ohne Fettfilter betreiben.

- Ein nicht-regenerierbarer Aktivkohlefilter kann sich im Backofen entzünden. Nichtregenerierbare Aktivkohlefilter nie regenerieren. Nur regenerierbare Aktivkohlefilter regenerieren.

■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

■ Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.

■ Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Das Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Das Lüftungsgerät darf nur mit Gas-Kochstellen kombiniert werden, die folgende Werte nicht überschreiten:

• maximal 5 Einzelbrenner Das Lüftungsgerät darf nur mit 75-cm-Gas-Kochstellen kombiniert werden, die folgende Werte nicht überschreiten:
• Maximalleistung gesamt: 11,9 kW
• Maximalleistung hintere Kochfelder gesamt: 4,7 kW
• Maximalleistung Wok: 4,2 kW
  Das Lüftungsgerät darf nur mit 90-cm-Gas-Kochstellen kombiniert werden, die folgende Werte nicht überschreiten:
• Maximalleistung gesamt: 13,7 kW
• Maximalleistung hintere Kochfelder gesamt: 4,7 kW
• Maximalleistung Wok: 6 kW

⚠ Warning – Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.

⚠️Warnung – Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
■ Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
- Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Klemmgefahr beim Ein- und Ausfahren des Gerätes. Beim Ein- oder Ausfahren nie in den Bewegungsbereich des Gerätes greifen. Kinder fernhalten.
- Im Bewegungsbereich des Gerätes abgestelltes Kochgeschirr kann kippen. Auslaufende heiße Flüssigkeiten können zu Verletzungen führen. Kein Kochgeschirr in den Bewegungsbereich des Gerätes stellen.
Kochgeschirr und Kochfelder werden sehr heiß. Nie über das heiße Kochfeld oder heißes Kochgeschirr greifen.

⚠ Warning – Stromschlaggefahr!

• Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
• Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
• Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Ursachen für Schäden

Achtung!

Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.

Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.

Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.

Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.

Auf dem Gerät abgestellte Gegenstände können beim Ein- oder Ausfahren das Gerät oder angrenzende Kochfelder beschädigen. Stellen Sie keine Gegenstände auf die beweglichen Teile des Gerätes.

Umweltschutz

Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.

Energiesparen

■ Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet.
- Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
■ Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.
■ Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
■ Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden.
Kochdeckel aufsetzen, um Kochdünste und Kondensat zu verringern.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Betriebsarten

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Luft darf nicht in einen Kamin abgeleitet werden, der für Abgase von Geräten verwendet wird, die Gas oder andere Kraftstoffe verbrennen (dies gilt nicht für Umluftgeräte).

■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

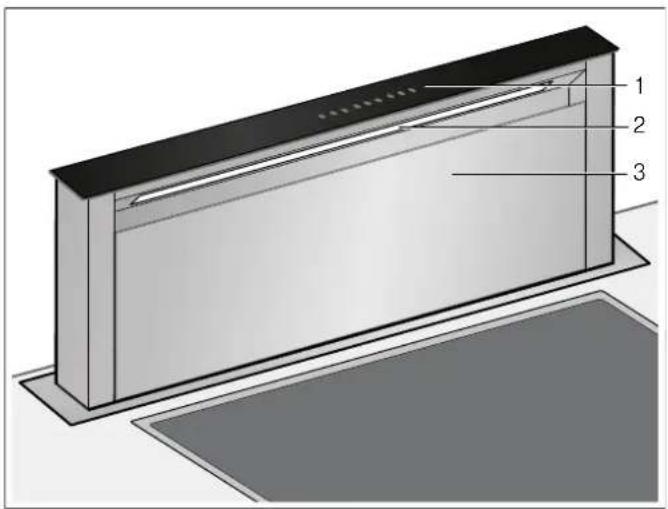

Gerät kennen lernen

Hier lernen Sie Ihr neues Gerät kennen und Sie erhalten Informationen zum Zubehör.

1	Gerät ein-/ausfahren, Lüfter ein-/ausschalten
0 Lüfter auschalten
1 Lüfterstufe 1 einschalten
2 Lüfterstufe 2 einschalten
3 Lüfterstufe 3 einschalten
int1	Intensivstufe 1 einschalten
int2	Intensivstufe 2 einschalten
I→I	Lüfternachlauf einschalten
	Sättigungsanzeige
	Beleuchtung ein-/ ausschalten

Vor dem ersten Gebrauch

Bevor Sie Ihr neues Gerät benutzen können, müssen Sie einige Einstellungen vornehmen.

Erste Inbetriebnahme

Anzeige auf Umluftbetrieb umstellen

Für den Umluftbetrieb muss die Anzeige der elektronischen Steuerung entsprechend umgestellt werden:

1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausgeschaltet ist.

2. Auf ① tippen.

3. Auf 0 tippen.

4. mind. 3 Sekunden lang berühren.

blinkt und die elektronische Steuerung ist auf Umluftbetrieb umgestellt.

Anzeige auf Abluftbetrieb umstellen

1. Prüfen, ob die Dunstabzugshaube angeschlossen und ausgeschaltet ist.

2. Auf ① tippen.

3. Auf 0 tippen.

4. mind. 3 Sekunden lang berühren.

leuchtet und die elektronische Steuerung ist auf Abluftbetrieb umgestellt.

Gerät bedienen

Dieses Gerät funktioniert nur in vollständig ausgefahrenem Zustand.

Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt.

Gerät aus-/einfahren

⚠️ Warnung – Verletzungsgefahr!

Klemmgefahr beim Ein- und Ausfahren des Gerätes. Beim Ein- oder Ausfahren nie in den Bewegungsbereich des Gerätes greifen. Kinder fernhalten.

⚠️ Warnung – Verletzungsgefahr!

Im Bewegungsbereich des Gerätes abgestelltes Kochgeschirr kann kippen. Auslaufende heiße Flüssigkeiten können zu Verletzungen führen. Kein Kochgeschirr in den Bewegungsbereich des Gerätes stellen.

Hinweis: Falls das Gerät für kurze Zeit vom Stromnetz getrennt wurde, fährt das Gerät vollständig ein.

Gerät ausfahren

1. Gegenstände aus dem Bewegungsbereich des Gerätes entfernen.
2. Auf ① tippen. Das Gerät fährt vollständig aus. Der Lüfter startet auf Stufe 2. Die Beleuchtung wird eingeschaltet.

Gerät einfahren

Hinweis: Die Filterabdeckung muss vollständig geschlossen sein.

1. Gegenstände aus dem Bewegungsbereich des Gerätes entfernen.
2. Auf ① tippen. Das Gerät fährt vollständig ein. Die Beleuchtung und der Lüfter werden automatisch ausgeschaltet.

Lüfter einstellen

Hinweis: Passen Sie die Lüfterstärke immer an die aktuellen Gegebenheiten an. Wählen Sie bei starker Dunstentwicklung auch eine hohe Lüfterstufe.

Einschalten

Auf 1, 2 oder 3 tippen.

Ausschalten

Auf 0 tippen.

Intensivstufe

Bei besonders starker Geruchs- und Dunstentwicklung können Sie die Intensivstufe verwenden.

Einschalten

1. Auf int1 tippen.

Hinweis: Die Laufzeit der Intensivstufe beträgt circa 7 Minuten. Nach Ablauf dieser Zeit schaltet das Gerät auf die Lüfterstufe 3 zurück.

1. Auf int2 tippen.

Hinweis: Die Laufzeit der Intensivstufe beträgt circa 7 Minuten. Nach Ablauf dieser Zeit schaltet das Gerät auf die Lüfterstufe 3 zurück.

Ausschalten

Auf 1, 2 oder 3 tippen.

Die Intensivstufe ist beendet.

Lüfternachlauf

Hinweis: Falls die Intensivstufe aktiviert ist, ist der Lüfternachlauf nicht verfügbar.

1. Auf I→I tippen.

① und I→I sowie die Lüfterstufe 1 leuchten. Der Lüfter läuft 10 Minuten in der Lüfterstufe 1 nach und schaltet sich nach Ablauf dieser Zeit automatisch ab. Falls die Beleuchtung eingeschaltet ist, wird diese ebenfalls nach Ablauf der Nachlaufzeit ausgeschaltet.

1. Auf I→I oder ① tippen. Der Lüfternachlauf wird vor Ablauf der restlichen Nachlaufzeit beendet.

2. Sobald der Lüfternachlauf beendet ist, auf ① tippen. Das Gerät fährt vollständig ein.

Beleuchtung

Die Beleuchtung können Sie unabhängig von der Lüftung ein- und ausschalten.

Auf -tippen.

Reinigen und warten

⚠️ Warnung – Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen.

⚠️ Warnung – Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten.

⚠️ Warnung – Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

⚠️ Warnung – Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

Reinigungsmittel

Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

• keine scharfen oder scheuernden Reinigungsmittel,
  ■ keine stark alkoholhaltigen Reinigungsmittel,
  ■ keine harten Scheuerkissen oder Putzschwämme,
  ■ keine Hochdruckreiniger oder Dampfreiniger.

Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.

Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.

Bereich Reinigungsmittel

Edelstahl Heiße Spüllauge:
	Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.
	Edelstahlflächen nur in Schliffrichtung reinigen.
	Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen.
Lackierte Oberflächen Heiße Spüllauge:
	Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.
	Keinen Edelstahlreiniger verwenden.
Aluminium und Kunststoff	Glasreiniger:
	Mit einem weichen Tuch reinigen.

Bereich Reinigungsmittel

Glas Glasreiniger:
	Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden.
Bedienelemente Heiße Spüllauge:
	Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Stromschlaggefahr durch eindringende Nässe. Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden.

Sättigungsanzeige

Bei Sättigung der Metallfettfilter oder Aktivkohlefilter leuchtet oder blinkt das entsprechende Symbol:

■ Metallfettfilter: 📄 leuchtet
Aktivkohlefilter: blinkt

Spätestens jetzt sollten Sie die Metallfettfilter reinigen bzw. die Aktivkohlefilter austauschen oder regenerieren.

Metallfettfilter ausbauen

1. Auf ① tippen.
2. Auf 0 tippen.

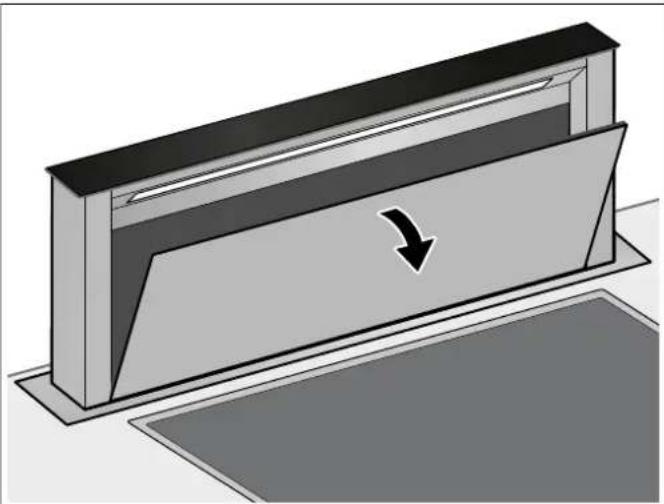

3. Filterabdeckung nach vorne klappen.

1. Filter aus der Führung entnehmen.

Hinweis: Fett kann sich unten in der Filterhalterung ansammeln. Filterhalterung nicht waagerecht halten, um ein Abtropfen von Fett zu vermeiden.

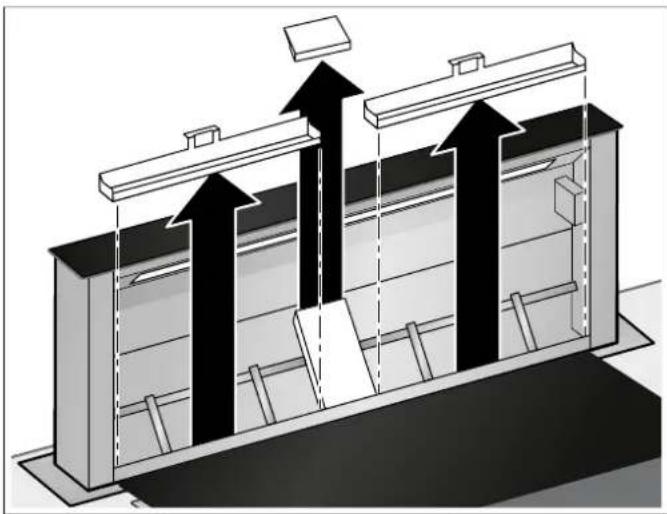

1. Ölsammelbehälter entfernen.

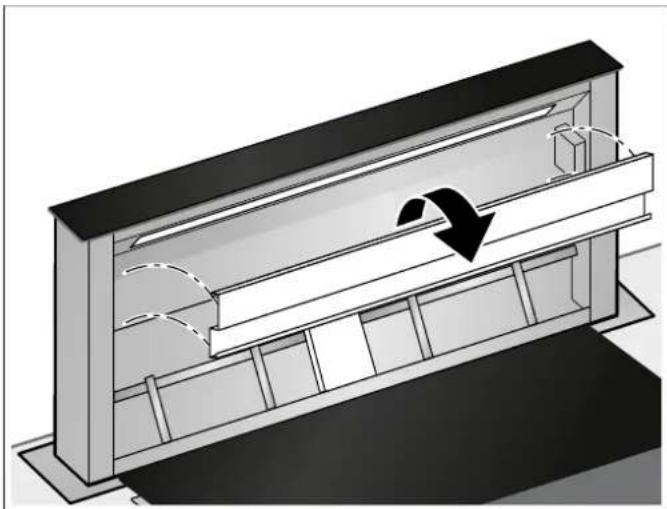

1. Zur besseren Reinigung das Schutzblech entfernen.

1. Metallfettfilter, Ölsammelbehälter, Schutzblech und Filterabdeckung reinigen.

2. Nach der Demontage der Filter das Gerät von innen reinigen.

Metallfettfilter und Ölsammelbehälter reinigen

⚠️ Warnung – Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

Fettfilter mindestens einmal im Monat reinigen.

Gerät nie ohne Fettfilter betreiben.

Hinweise

■ Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
■ Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
■ Die Metallfettfilter können Sie in der Geschirrspülmaschine oder von Hand reinigen.

In der Geschirrspülmaschine:

Hinweis: Bei der Reinigung in der Geschirrspülmaschine können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter.

■ Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr.
■ Stellen Sie die Metallfettfilter locker in die Geschirrspülmaschine. Die Metallfettfilter dürfen nicht eingeklemmt werden.

Von Hand:

Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.

■ Weichen Sie die Metallfettfilter in heißer Spüllauge ein.
■ Verwenden Sie zur Reinigung eine Bürste und spülen Sie die Filter danach gut aus.
■ Lassen Sie die Metallfettfilter abtropfen.

Metallfettfilter einbauen

1. Ölsammelbehälter einsetzen.
2. Metallfettfilter einsetzen.

Aktivkohlefilter ausbauen (Nur bei Umluftbetrieb)

Um den Geruchsabscheidegrad zu gewährleisten, müssen die Aktivkohlefilter regelmäßig regeneriert oder ausgetauscht werden. Beachten Sie hierzu auch die Sättigungsanzeige an Ihrem Gerät.

Die Aktivkohlefilter sollten spätestens alle 2 Monate regeneriert oder ausgetauscht werden.

1. Metallfettfilter ausbauen.
2. Gitter und Metallfettfilter entfernen.

Aktivkohlefilter regenerieren

Um den Geruchsabscheidegrad zu gewährleisten, müssen die Aktivkohlefilter regelmäßig regeneriert oder ausgetauscht werden. Beachten Sie hierzu auch die Sättigungsanzeige an Ihrem Gerät.

Die Aktivkohlefilter sollten spätestens alle 2 Monate regeneriert oder ausgetauscht werden.

⚠️ Warnung – Brandgefahr!

Ein nicht-regenerierbarer Aktivkohlefilter kann sich im Backofen entzünden. Nicht-regenerierbare Aktivkohlefilter nie regenerieren. Nur regenerierbare Aktivkohlefilter regenerieren.

Hinweis: Regenerierbare Aktivkohlefilter können bis zu zehnmal regeneriert werden.

Hinweis: Beim Regenerieren des Aktivkohlefilters kann es zu Geruchsentwicklung kommen. Stellen Sie sicher, dass der Raum gut belüftet ist und öffnen Sie bei Bedarf ein Fenster.

Hinweis: Regenerierbare Umluftfilter können durch Herunterfallen beschädigt werden. Die Beschädigungen sind von außen nicht immer sichtbar. Entsorgen und ersetzen Sie heruntergefallene regenerierbare Umluftfilter.

Achtung!

Beschädigungsgefahr durch eindringende Nässe in den Aktivkohlefilter. Aktivkohlefilter nie in der Geschirrspülmaschine oder mit nassem Tuch reinigen.

1. Falls der Aktivkohlefilter nicht mehr regeneriert werden kann, einen neuen regenerierbaren Aktivkohlefilter bestellen und verwenden.

2. Aktivkohlefilter im vorgeheizten Backofen bei 100 °C im Umluftbetrieb für 1 Stunde erhitzen.

3. Aktivkohlefilter abkühlen lassen.

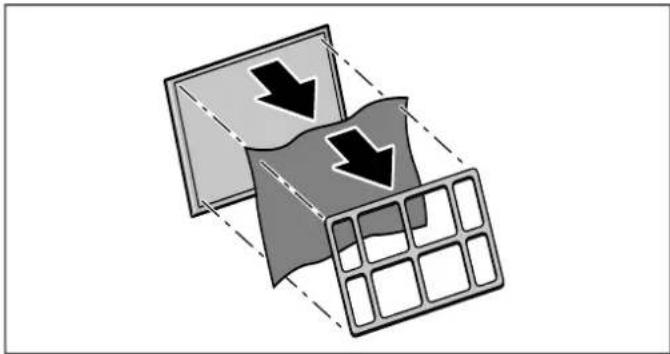

Aktivkohlefilter einbauen

1. Aktivkohlefilter auf den Metallfettfilter legen.
2. Aktivkohlefilter mit dem Gitter fixieren.

Sättigungsanzeigen zurücksetzen

Wenn Sie die entsprechenden Filter gereinigt bzw. ausgetauscht haben, sollten Sie die Sättigungsanzeige zurücksetzen, damit die Symbole aufhören zu blinken.

1. Sicherstellen, dass die Dunstabzugshaube eingeschaltet ist.
2. circa 3 Sekunden lang berühren.

Die Sättigungsanzeigen sind zurückgesetzt.

Störungen, was tun?

Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

Warnung – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

LED-Leuchten

Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.

Verhalten bei Wassereintritt

Wenn beim Kochen oder beim Reinigen Wasser in das Gerät eintritt, wie folgt vorgehen:

1. Gerät ausschalten.
2. Unterschrank öffnen und austretendes Wasser aufwischen.
3. Gerät für 24 Stunden ausgeschaltet lassen. Nach Ablauf dieser Zeit kann das Gerät uneingeschränkt weiter verwendet werden.

Störungstabelle

Störung Mögliche Ursache Lösung
Gerät funktioniert nicht	Stecker ist nicht eingesteckt	Gerät am Stromnetz anschließen
	Stromausfall Prüfen, ob andere Kühengeräte funktionieren
	Sicherung defekt Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist
Gerät fährt nicht ein.	Filterabdeckung nicht geschlossen.	Filterabdeckung vollständig schließen.
Gerät fährt weder ein noch aus.	Die Sicherung in der Elektrobox ist defekt.	Rufen Sie den Kunden-dienst.
Die Tastenbe-leuchtung funktioniert nicht.	Die Steuereinheit ist defekt.	Rufen Sie den Kunden-dienst.
Die Beleuchtung funktioniert nicht.	Die LED-Leuchten sind defekt.	Rufen Sie den Kunden-dienst.
In der Anzeige blinken ☒ oder ?	Der Fettfilter oder der Aktivkohlefilter ist gesättigt.	Filter reinigen oder Aktiv-kohlefilter wechseln.→ "Reinigen und warten" auf Seite 9

Kundendienst

Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie vorne am Gerätegehäuse unterhalb der Arbeitsplatte.

Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr. FD-Nr.

Kundendienst

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen

A 0810 550 522
D 089 21 751 751
CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.

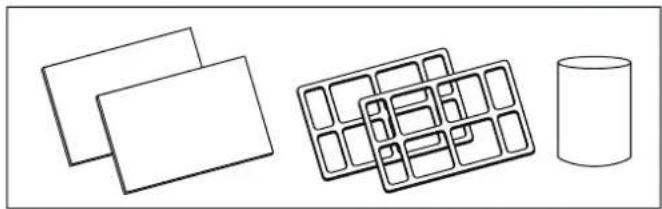

Zubehör

Umluftzubehörset - Erstausstattung LZ29IDP00

Aktivkohlefilter - Ersatzfilter LZ29IDQ00

Hergestellt von BSH Hausgeräte GmbH unter Markenlizenz der Siemens AG Manufactured by BSH Hausgeräte GmbH under Trademark License of Siemens AG Fabriqué par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG Prodotto da BSH Hausgeräte GmbH in quanto licenziatario del marchio di Siemens AG
