MANUALE UTENTE D51NAA1C0 NEFF

Istruzioni per l'uso 28

Important avventenze di sicurezza. 29

Tutela dell'ambiente. 31

Risparmio energetico 31

Smaltimento ecocompatibile 31

Tipidisecricizio 31

Modalità aspirazione 31

A ricircolo. 31

Conoscere l'apparecchio 32

Pannello comandi. 32

Accessori 32

Accessori speciali 32

Uso dell'apparecchio 33

Accensione e spegnimento dell'apparecchio. .33

Illuminazione 33

Pulizia e manutenzione 33

Detergente 33

Montaggio e smontaggio del filtr0 34

Malfunzionamento, che fare? 35

Tabella dei guasti. 35

Servizio assistenza clienti. 35

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il site Internet www.neff-international.com e l'eShop www.neff-eshop.com

Conformità d'uso

Leggere attendamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzare l'apparecchio in modo sicuro e corretto.

Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di installatione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installatione.

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualsiasi responsabilità per danni dovuti all'utilizzo non conforme o errato.

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzato l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzato l'apparecchio da soli a meno che non abbiano un'ètà superioreagli 15 anni e che siano assistiti da parte di un adulto.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferioreagli 8 anni.

Controllare l'apparecchio dopo averlo disimballato. Qualora si fosso verificati danni da trasporto, non collegare l'apparecchio.

Questo appearecchio non è dautilizzare con un timer esterno o un telecomando separato.

Important avverenze di sicurezza

Avviso - Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

Avviso - Pericolo di morte!

I gas di combustione riaspirati possono causare avvelenamento.

E necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (per es. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es. camino).

In concomitanza della cappa accesa, dalla cucina e dalle stanze adiacenti viene sottratta dell'aria: nella un'alimentazione sufficiente di aria si create depressione. I gas velenosi dal camino o alla cappa di aspirazione vengono riaspirati nelleStanze.

Assicurare sempre un'alimentazione di aria sufficiente.
- Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar).

Questo è garantito se l'aria necessaria alla combustione può afflire nella stanzaattraverso aperture non fisse, per es. porte,finestre in combinazione con un canale diadduzione/scarico aria o altre misure tecniche.

Consultate in agli caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile alla limitazioni.

Avviso - Pericolo di incendio!

• I depositi di grasso presenti nel filtro per grassi possono incendiarsi.

Pulire ilhetto per grassi almeno una volta al mese.

Non mettere mai in funzione l'apparecchio, alla suazza fatto per grassi.

• I depositi di grasso presenti nel filtrlo per grassi possono incendiari. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libere (ad es. fiammeggiare). L'installazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzione di scintille.

L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzato mai acqua per spegnere il fuolo.
Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
Le zone di cottura a gas sviluppano molto calore se vengano fatto funzionare nella appoggiarci sopra una stoviglia. Un disposativo di ventilazione montato sopra cui subire danni o addirittura incendiarsi. Utilizzare le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia.
- Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiari. Non utilizzato mai due zone di cottura a gas contemporaneamente con la fiamma al massimo per altri 15 minuti. Un bruciatore grande con altre 5kW (wok) corrisponde alla potenza di due bruciatori a gas.

Avviso - Pericolo di scottature!

Durante il funzionamento le parti scoperte diventano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini.

Avviso - Pericolo di lesioni!

• Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.
  Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio.
  La luce delle spiè LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spiè LED accese per un periodo superiore a 100 secondi.

Avviso - Pericolo di scariche elettriche!

• Un appearecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un appearecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
  Gli interventi di riparazione effettuali in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale techniciane adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
• L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzato detergenti ad alla pressione o disposibilità a getto di vapore.

Cause dei danni

Attenzione!

Pericolo di danni da corrosione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può causare danni da corrosione.

Sostituire sempre immediatamente le lampadine difettose per evitare il sovraccarico di quale rimanenti.

Pericolo di danni da umidità che penetrà nell'elettronica. Non pulire mai gli elementi di lavoro con un panno bagnato.

Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di lavoro.

Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi.

Pericolo di danni dovuti al ritorno della condensa. Installare il canale di espulsione in posizione leggermente spiovente rispetto all'apparecchio (1° di dislivesso).

Tutela dell'ambiente

Il suo nuovo appearecchio è particolaremente efficente in termini di energia. Questa parte contiene consigli per ottimizzare il risparmio energetico e su come smaltire l'apparecchio in modo corretto.

Risparmio energetico

• Durante la cottura accertarsi che ci sia un'aerazione sufficiente, affinché la cappa di aspirazione possa lavorare con efficienza emettendo un livello di rumore contentuto.
• Adattare i livelli di aspirazione all'intensità dei vapori di cottura. Impostare il livello intensivo soltanto se necessario. Un livello di aspirazione basso significà un consumo di energia ridotto.
  In caso di vapori di cottura intensi selezionale tempestivamente un livello di aspirazione più elevato. I vapori di cottura giornata diffusi nella cucina rendono necessario un utilizzo prolongato della cappa di aspirazione.
• Specnere la cappa di aspirazione quando non è più necessaria.
  Spagnere l'illuminazione quando non è più necessaria.
• Pulire e sostituire i filtri rispettong gli intervalli di tempo indicati al fine di incremente l'efficacia del sistema di aspirazione ed evitare il rischio di incendio.
• Applicare il coperchio per ridurre la formazione di vapori di cottura e condensa.

Smaltimento ecocompatible

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli appearechi dismessi valide su tutto il territorio dell'Unione Europea.

Tipi di esercizio

Modalità aspirazione

L'aria aspirata viene purificata atraverso il filtro per grassi e convogliata all'esterno tramite unsystema di tubi.

Avvertenza: L'aria non deve essere deviata in un camino che viene utilizzato per lo scarico di gas di appearecchi che bruciano gas o altri carburanti (questo non vale per appearecchi a ricircolo d'aria).

• Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottener e autorizzazione di un technician specializzato.
• Se l'aria esaustaiene condottaattraverso la parete esterna, e necessarioutilizzareuna cassetta murale telescopica.

A ricircolo

L'aria aspirata viene purificata attraverso il filtro per grassi e un filtro ai carboni attivi e quindi reimmessa nella cucina.

Avvertenza: Per catturare gli odori nell'esercizio a ricircolo, è necessario installare unchio ai carboni attivi. Le diverse possibilità di attivazione dell'apparecchio con esercizio a ricircolo sono indicate nell'opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita on-line.

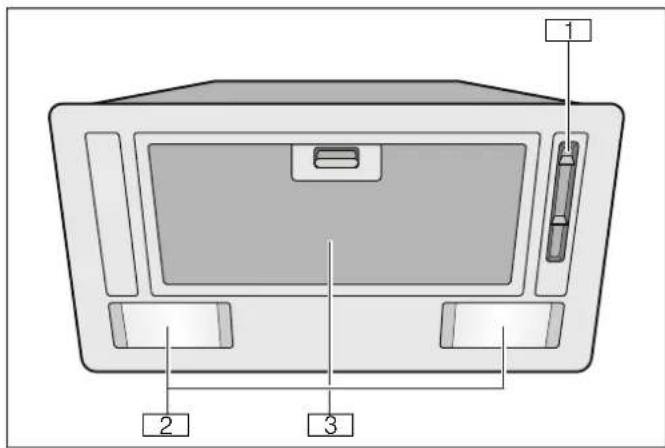

Conoscere l'apparecchio

Qui di seguito sono riportate una descrizione dell'apparecchio e informazioni sugli accessori.

Pannello di lavoro
2Illuminazione
3 Filtrograssi metallico

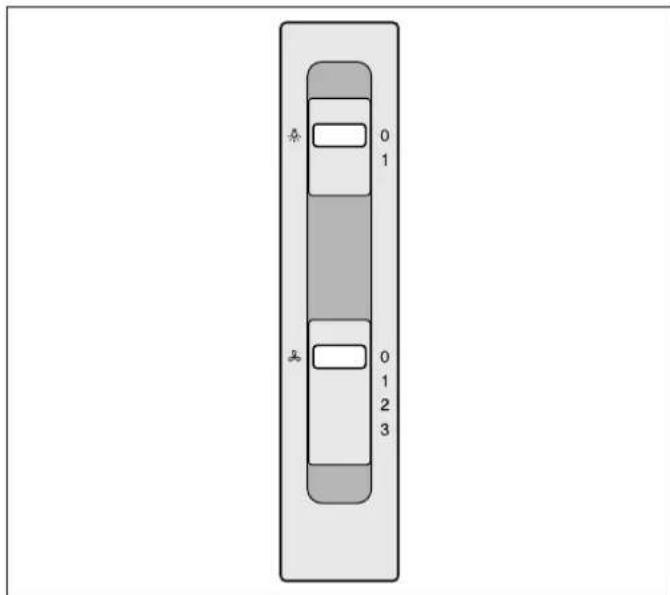

Pannello comandi

Simbolo Impostazio- Spiegazione ne

0 Disattivazione ventilola

1 Attivazione del livello 1 della ventilola

2 Attivazione del livello 2 della ventilola

3 Attivazione del livello 3 della ventilola

0 Disattivazione dell'illuminazione

1 Attivazione dell'illuminazione

Accessorior

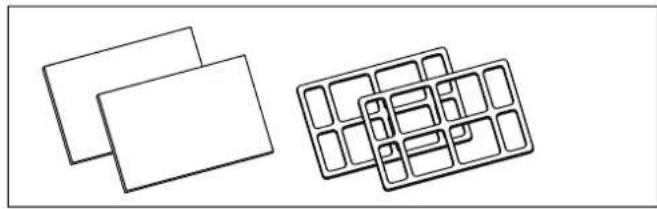

Accessor speciali

Accessori Codice dell'ordine

Filtri a carbone attivo (filtro sostitu-tivo) Z51INA0XO

Set di accessori per il ricircolo Z51INT0X0 dell'aria (prima dotazione)

Uso dell'apparecchio

Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In quello modo il vapore di cottura viene aspirato in modo efficace.

Accensione e spegnimento dell'apparecchio

Accensione dell'apparecchio

Portare il regolatore a scorrimento in posizione 1.

Impostazione del livello di potenza

Portare il regolatore a scorrimento in posizione 1, 2 o 3.

Spegnimento dell'apparecchio

Portare il regolatore a scorrimento in posizione 0.

Illuminazione

L'illuminazione può essere attivata o disattivata in modo indipendente dalsystemadiaspirazione.

Portare il regolatore a scorrimento in posizione 1.

Pulizia e manutenzione

Avviso - Pericolo di incendio!

Durante il funzionamento l'apparecchio si riscalda.
Lasciarlo raffreddare prima di procedere alla pulizia.

Avviso - Pericolo di scossa elettrica!

L'infiltrazione di umidità può provocare una scarica elettrica. Pulire l'apparecchio soltanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusibile nella scatola dei fusibili.

Avviso - Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore.

Detergente

Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alleindicazioni della tabella. Nonutilizzare

detergenti aggressivi o abrasivi,
- detergenti a elevato contento di alcol,
spugnette dure o abrasive,
- detergenti ad alta pressione o dispositivi a getto di vapore.

Lavare bene le spugne nuove prima diutilizzarle.

Osservare tutte le istruzioni e le avventenze riportate sui prodotti detergenti.

Campo Detergenti

Acciaio inox Soluzione di lavaggio calda:
	pulire con un panno spugna e asciugare con un panno morbido.
	Pulire le superfici in acciaio inox sempre nel verso della spazzolatura.
	Speciali detergenti per superfici in acciaio inox possono essere richiesti presso il servizio di assistenza tecnica o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.
Superfici laccate Soluzione di lavaggio calda:
	pulire con un panno umido e asciugare con un panno morbido.
	Non utilizzato detergenti per acciaio inox.
Alluminio e plastica Detergente per vetro:
	pulire con un panno morbido.
Vetro Detergente per vetro:
	pulire con un panno morbido. Non utilizzato raschietti per vetro.
Elementi di lavoro Soluzione di lavaggio calda:
	pulire con un panno umido e asciugare con un panno morbido.
	Pericololo di scarica elettrica a causa dell'umidità che penetrata.
	Pericololo di danni causati dall'umidità che penetrata nell'elettronica. Non pulire mai gli elementi di lavoro con un panno bagnato.
	Non utilizzato detergenti per acciaio inox.

Montaggio e smontaggio del filtro

Per garantire l'adeguato assorbimento di grassi e odori è necessaria una manutenzione regolare dei filtri.

Filtro grassi metallico

I filtri antigrasso metallici devono essere puliti anni 30 ore di esercizio oppure almeno una volta al mese.

Avviso - Pericolo di incendio!

I depositi di grasso presenti nel filtrlo per grassi possono incendiarsi.

Pulire ilhetto per grassi almeno una volta al mese.

Non mettere mai in funzione l'apparecchio sono fittro per grassi.

Rimuovere il filtrlo metallico per grassi

I filtri antigrasso metallici filtrano il grasso contento nel vapore. Per garantire un funzionamento ottimale, i filtri devono essere puliti almeno una volta al mese.

1. Apriere il bloccaggio dei filtri grassi metallici ed estrarre i filtri dal supporto.

Avvertenze

• Con l'altra mano, afferrare il filtrlo grassi metallico da fatto. Accertarsi che il filtrlo grassi metallico non cada e non danneggi il piano cottura.

• Il grasso più raccogliersi nella parte inferiore del过滤i, non inclinare il filtrio, per evitare che il grasso sgoccioli.

• Pulire ilhetto grassi metallico.

• Pulire l'apparecchio dall'interno.

Pulire ilhetto metallico antigrasso

Avverenze

Nonutilizzare detergenti aggressivi,acidi o contententi alcali.
- Nella pulizia del filtrlo metallico antigrasso, pulire ancche il supporto del filtrlo metallico antigrasso dell'apparecchio con un panno umido.
Il filtrato metallico antigrasso cui esere pulito con lavaggio in lavastoviglie o a mano.

A mano:

Avvertenza: In caso di sporco ostinato è possibile utilizzare uno sgrassatore speciale. Questo prodotto può essere ordinatotramite il punto vendita on-line.

• Mettere a mollo i filtri metallici antigrasso in liscivia calda.
• Per la puliziautilizzare una spazzola e quindi sciacquare bene ilhetto.
• Lasciare asciugare il filtrlo metallico antigrasso.

In lavastoviglie:

Avvertenza: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Cio non influisce in alcun modo sul funzionamento del filtrato metallico antigrasso.

Non lavare i filtri metallici antigrasso molto sporchi insieme alle altre stoviglie.
- Riporre i filtri metallici antigrasso nella lavastoviglie除去 fissarli. I filtri metallici antigrasso non devono essere stretti o serrati.

Installare il filtrolo metallico per grassi

1. Inserire il filtro grassi metallico.
2. Tirare verso l'alto ilhetto grassi metallico e innestare la chiusura.

Avverenza: Assicurarsi che il disponivo di bloccaggio dei filtri sua innestato correttamente.

Filtro a carbone attivo (solo con funzionamento a ricircolo d'aria)

Per garantire l'adeguata separazione degli odori è necessaria una manutenzione regolare del filtr.

I filtri a carbone attivo devono essere sostituiti almeno!.
ogni 3 mesi.

Avvertenze

• I filtri a carbone attivo non sono compresi nella fornitura. Il filtro a carbone attivo è disponibile presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita on-line.
  I filtri a carbone attivo non possono essere puliti o riattivati.
  Utilizzare sostanto filtri originali poiché garantisco un funzionamento ottimale.

Smontare ilhetto a carbone attivo (solo con modalità ricircolo)

I filtri a carbone attivo trattengono le particelle del vapore della cucina che causano i cattivi odori. Vengono immessi soltanto nel funzionamento a ricircolo.

1. Rimuovere il filtro grassi metallico.
2. Rimuovere la griglia e ilhetto grassi metallico.

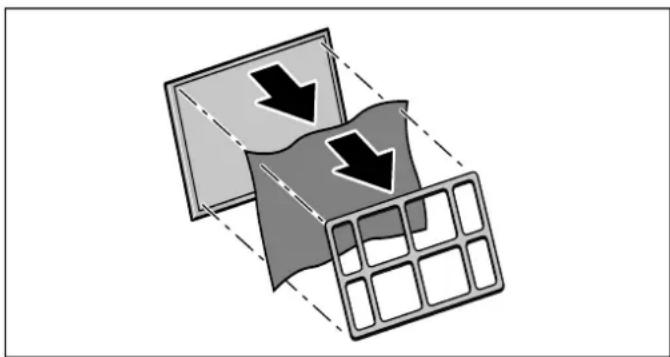

Installazione del filtro a carbone attivo

1. Disporre ilhetto a carbone attivo sul ghetto grassi metallico.
2. Fissare il Filtering a carbone attivo con la griglia.

Malfunzionamento, chefare?

Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguentiindicazioni.

Avviso - Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostizioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Tabella dei guasti

Guasto Possible causa Rimedio

L'apparecchio non funziona	La spina non è insertita	Collegare l'apparecchio alla corrente
	Interruzione dell'alimentazione elettrica	Controllare se gli altri elettrodomestici funzionano
	Il fusibile è difet-toso	Verificare se il fusibile dell'apparecchio nell'apposita scatola è aosto
L'illuminazione non funziona.	Le luci LED sono guaste.	Consultare a tale proposito lasezione "Sostituzione delle luci LED".

Sostituzione delle luci LED

Avviso - Pericolo di scossa elettrica!

Durante la sostituzione delle lampadine i contatti del portalampada sono molto tensione. Prima di procedere alla sostituzione, staccare la spina o disattivare il fusibile nella relativa scatola.

Avviso - Pericolo di lesioni!

La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi.

Important! Utilizzato solo luci dello stesso tipo e potenza.

DRGSB/C/UB-3/27/1B-230-E14-55

1. Allentare le viti della copertura della lampadina e rimuoverla.
2. Svitare la lampadina e sostituirla con una dello stesso tipo.

1. Montare la copertura della lampadina.
2. Inserire la spina di rete o riattivare il salvavita.

Servizio assistenza clienti

Quando si contatta il servizio clienti indicate sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetta di identificazione con i relativi numeri si trovare sul modulo ventola.

Per averere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di Telefono del servizio di assistenza tecnica.

Codice prodotto (E) Codice di produzione (FD)

Servizio di assistenza technica

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del technique del servizio di assistenza non è liberoanche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti I 800-522822

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costruttore. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vosto appearecchio.
