Marca	Neff
Modello	D2664X0GB
Tipo di prodotto	Cappa aspirante ad incasso
Modalità di evacuazione	Evacuazione esterna o ricircolo con filtro a carboni attivi
Dimensioni (L x A x P)	Incasso standard tra mobili
Peso (versione 1 motore)	6,5 kg (evacuazione) / 7,8 kg (ricircolo)
Alimentazione elettrica	230 V ~ 50 Hz
Potenza di aspirazione	Più velocità + aspirazione intensiva
Illuminazione	Lampadina a candela 40 W, attacco E14
Filtro antigrasso	Filtro in feltro (monouso) o filtro in metallo (lavabile)
Filtro a carboni attivi	Opzionale per ricircolo, durata ~1 anno
Distanza minima sopra i fuochi	650 mm (fuochi elettrici o gas)
Diametro del condotto di evacuazione	100, 120 o 150 mm

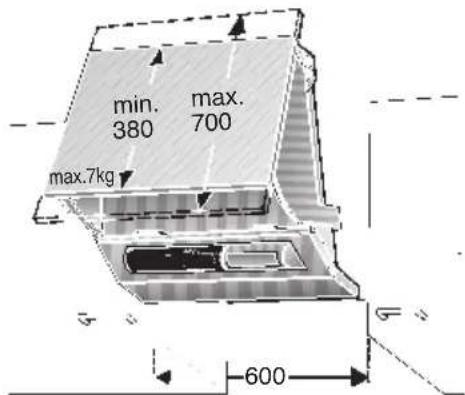

Porta decorativa	Rimovibile, altezza 380-700 mm, peso max 7 kg, spessore min 16 mm
Pulizia	Superfici verniciate e plastiche: acqua saponata o prodotto per vetri, non abrasivo
Sicurezza	Spegnimento obbligatorio prima della manutenzione; non utilizzare senza filtro antigrasso; non fiammeggiare sotto la cappa
Accessori speciali	Kit di montaggio a parete, valvola anti-ritorno, filtro a carboni attivi di ricambio

Domande frequenti - D2664X0GB NEFF

Che tipo di filtro antigrasso è utilizzato sulla cappa Neff D2664X0GB?

La cappa può essere dotata di un filtro antigrasso in feltro (monouso) o di un filtro in metallo (lavabile). Consultare il manuale per identificare il modello fornito.

Come sostituire il filtro antigrasso in feltro?

Aprire la porta, rimuovere la griglia, cambiare il feltro filtrante. In uso normale (1-2 ore/giorno), sostituirlo ogni 8-10 settimane o non appena la stampa a colori scompare.

Come pulire il filtro antigrasso in metallo?

Rimuoverlo e lavarlo in lavastoviglie o a mano con acqua calda e detersivo per piatti. Si consiglia un ammollo preliminare. Asciugare bene prima di rimontare.

Quando cambiare il filtro a carboni attivi?

In uso normale (1-2 ore/giorno), cambiarlo circa una volta all'anno. Si trova presso i rivenditori specializzati. Utilizzare sempre filtri originali.

Come sostituire la lampadina della cappa?

Spegnere e scollegare la cappa. Premere sulla calotta della lampadina, rimuoverla, sostituire con una lampadina a candela 40 W, attacco E14, quindi rimontare la calotta.

Qual è la distanza minima tra la cappa e il piano cottura?

Per i fuochi elettrici o a gas, la distanza minima è di 650 mm tra il bordo inferiore della cappa e i fuochi.

Posso utilizzare la cappa senza filtro antigrasso?

No, è pericoloso. I grassi possono infiammarsi. La cappa deve essere sempre utilizzata con un filtro antigrasso installato.

Cosa fare se la cappa non si accende?

Controllare l'alimentazione elettrica (presa, fusibile). Se l'illuminazione funziona ma il motore no, il motore potrebbe essere la causa. Contattare il servizio post-vendita.

Come installare la cappa in modalità ricircolo?

È necessario montare un filtro a carboni attivi (non fornito). Seguire le istruzioni di montaggio: rimuovere la griglia, avvitare i fissaggi, inserire il filtro e rimontare la griglia.

Dove trovare i numeri di serie e di modello?

Si trovano sulla targhetta dati all'interno della cappa, dopo aver rimosso il filtro antigrasso. Annotarli prima di contattare il servizio post-vendita.

MANUALE UTENTE D2664X0GB NEFF

Istruzioni per l'uso e l'installatore

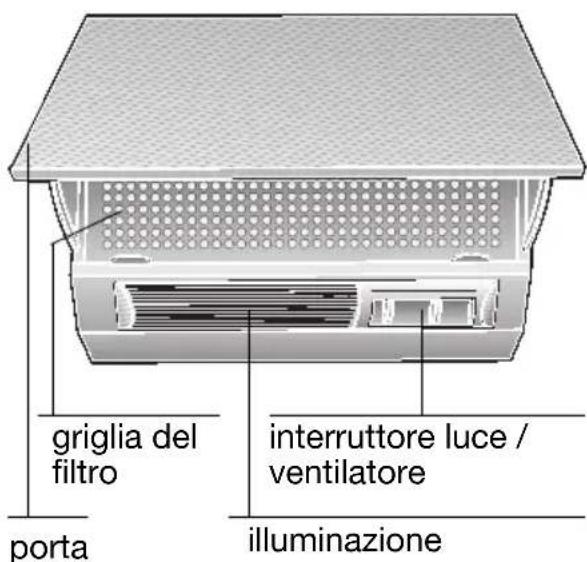

Descrizione dell'apparecchio Prima della prima utilizzazione

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso. Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura. La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento pericoloso è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò facendo affluire l'aria per la combustione attraverso aperture non chiudibili, per es. in porte finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso. La ventola della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina. Il filtro grassi trattiene i componenti grassi dei vapori di cottura. Il filtro a carbone attivo fissa gli odori.

Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Primo impiego:

• Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Se l'apparecchio è danneggiato, non dovete metterlo in funzione. L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico. Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata. Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio"). Questa cappa aspirante è destinata solo all'uso domestico. Usare la cappa aspirante solo con le lampadine avvitate. Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine. Non usare mai la cappa aspirante senza filtro grassi. Grassi e olio surriscaldati possono infiammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo. Non fiammeggiare pietanze sotto la cappa aspirante.

Pericolo d'incendio del filtro grassi se raggiunto dalle fiamme.

• Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio. Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

I fornelli devono essere sempre coperti con pentole. È consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

Riportare qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo aver rimosso la griglia del filtro, nel vano interno della cappa aspirante.

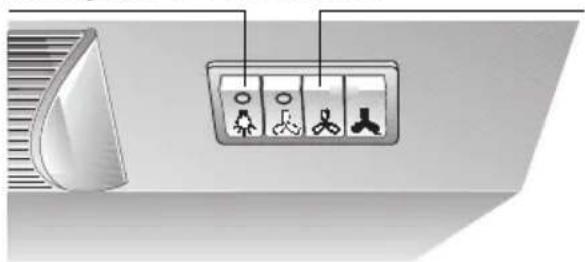

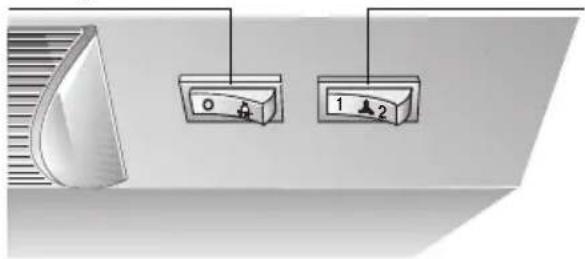

Uso della cappa aspirante

Per eliminare nel modo più efficace i vapori di cottura:

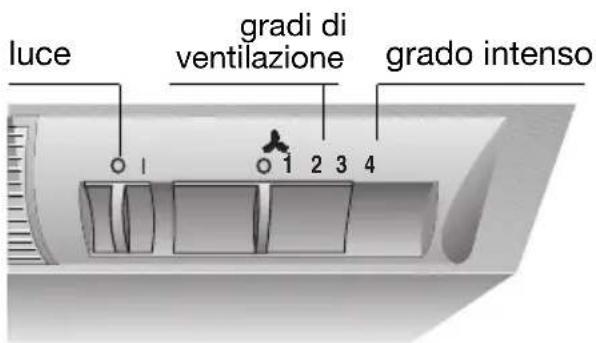

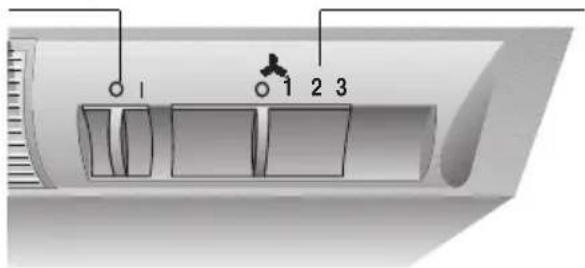

luce gradi di ventilazione

luce gradi ventilazione

luce gradi ventilazione

Accendere la cappa aspirante all'inizio della cottura. Spegnere la cappa aspirante solo qualche minuto dopo la fine della cottura.

Accendere il ventilatore:

Aprire la porta. Selezionare il grado di ventilazione.

Spegnere il ventilatore: Chiudere la porta.

Aprendo di nuovo la porta, il ventilatore funziona al grado di ventilazione precedentemente selezionato.

Accendere il ventilatore:

Aprire la porta. Selezionare il grado di ventilazione. Per il grado intenso, premere un tasto.

Spegnere il ventilatore:

La cappa aspirante si può disinserire in due modi diversi.

Modo 1:

Interruttore su 0 - esclusione. Modo 2: Chiudere la porta (l'interruttore resta inserito). Per accendere di nuovo, aprire solo la porta. La cappa aspirante funziona al grado di ventilazione precedentemente selezionato.

Illuminazione:

L'illuminazione può essere usata in qualsiasi momento, anche quando il ventilatore è spento o la porta è chiusa.

Per l'assorbimento della componente di grassi dei vapori di cottura possono essere usati diversi filtri antigrasso.

Filtro antigrasso in velo:

La stuoia è costituita da materiale difficilmente infiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità del velo aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Sostituendo tempestivamente il filtro antigrasso in velo, si previene il pericolo d'incendio, che può essere causato da un accumulo di calore durante la frittura o l'arrosto.

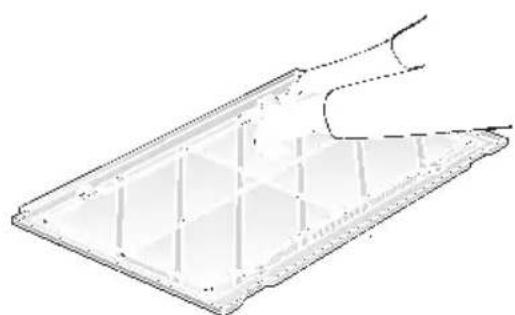

Cambio del velo del filtro antigrasso:

• Nel servizio normale (da 1 a 2 ore al giorno), il velo del filtro antigrasso deve essere cambiato dopo 8 - 10 settimane. Il velo deve essere cambiato al più tardi quando la stampa colorata si espande. Usare solo filtri originali. Così si rispettano le norme di sicurezza e si assicura un funzionamento ottimale.

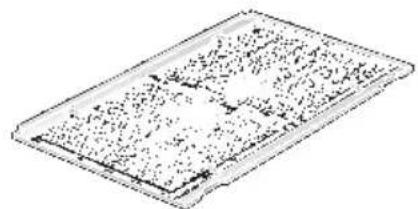

Filtro antigrasso metallico:

Le stuoie del filtro sono in metallo ininfiammabile.

Attenzione:

A causa della crescente saturazione con residui di grassi, l'infiammabilità aumenta e il funzionamento dell'apparecchio può essere pregiudicato.

Importante:

Con una pulizia tempestiva dei filtri metallici, si previene il pericolo d'incendio causato da un accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri antigrasso metallici: Nel servizio normale (da 1 a 2 ore al giorno), i filtri antigrasso metallici devono essere lavati dopo 8 - 10 settimane.

Il lavaggio si può eseguire nella lavastoviglia. In tal caso è possibile un lieve sbiadimento.

Importante:

Non lavare insieme alle stoviglie i filtri antigrasso metallici troppo sporchi.

• Nel lavaggio a mano, lasciare in ammollo per alcune ore le stuoie del filtro in una soluzione di lavaggio bollente. Poi spazzolarle, sciacquare bene e farle sgocciolare.
• Usare solo filtri originali.

Così si rispettano le norme di sicurezza e si assicura un funzionamento ottimale.

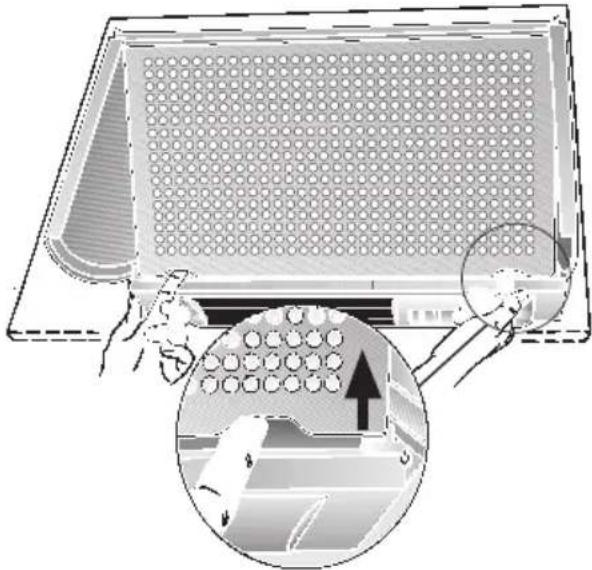

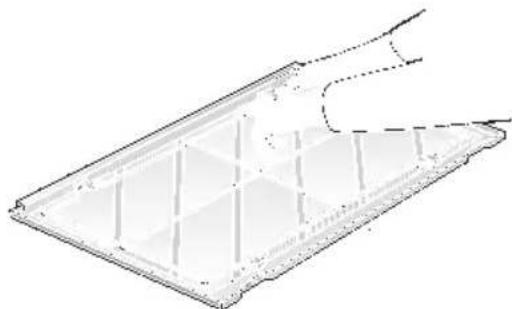

Smontaggio e montaggio dei filtri metallici:

1. Aprire la porta fino all'arresto.
2. Sollevare leggermente la griglia del filtro, tirarla in avanti superando gli arresti e togliere abbassandola.

1. Togliere la grata metallica.

1. Togliere le stuoie del filtro sature, pulire le stuoie e la griglia del filtro. Inserire di nuovo le stuoie del filtro pulite. Ciò facendo badare che al centro non si formi una fessura.

1. Fissare le stuoie con la grata metallica.

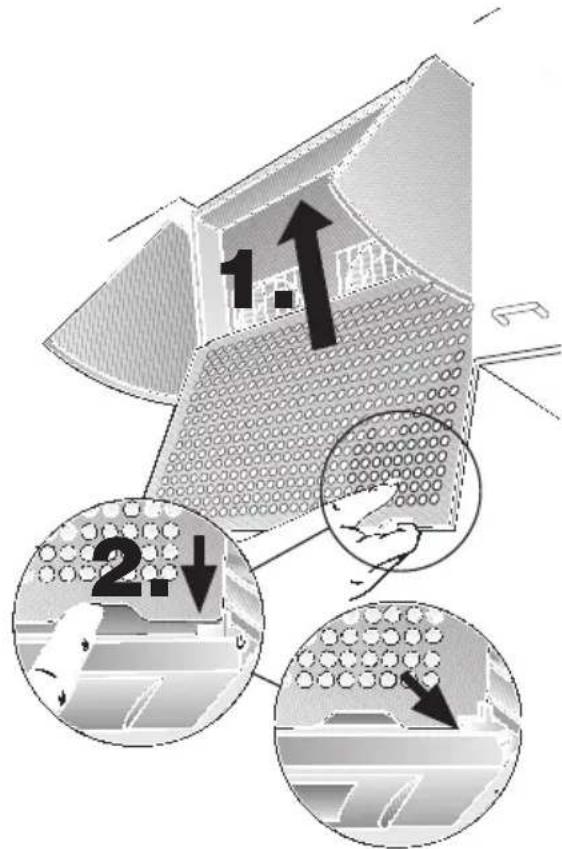

1. Poggiare la griglia del filtro sull'alloggiamento e spingere in alto. Premere lo spigolo inferiore verso dietro, superare gli arresti e abbassare.

Badare che la griglia del filtro sia ben collocata in sede dietro gli arresti.

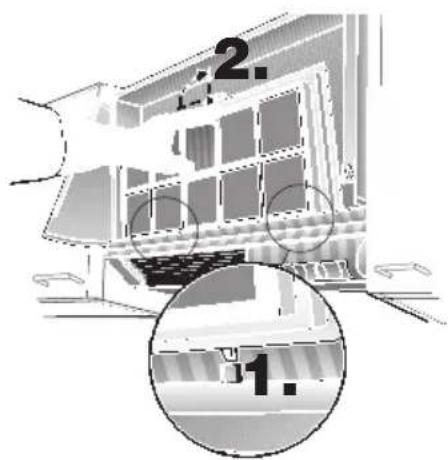

Filtro a carbone attivo

Per fissare gli odori durante il funzionamento a ricircolo d'aria.

Montaggio e smontaggio:

1. Aprire la porta fino all'arresto.
2. Sollevare leggermente la griglia del filtro, tirarla in avanti superando gli arresti e togliere abbassandola.

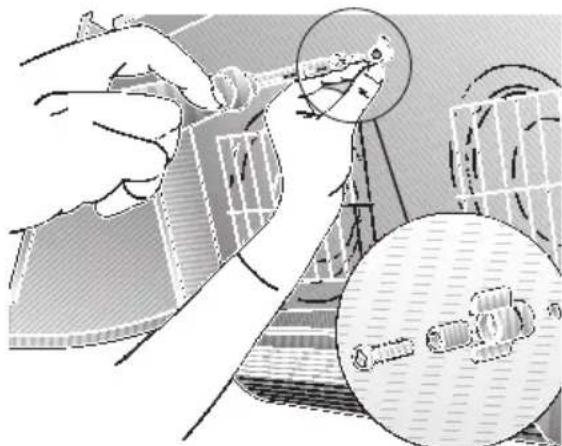

1. Infilare la vite attraverso il dado ad alette e la bussola e avvitare nell'alloggiamento (necessario solo al primo montaggio).

-La vite e il dado ad alette sono a corredo del filtro a carbone attivo -

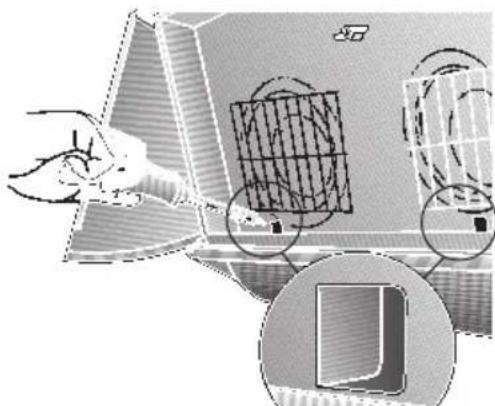

1. Con un cacciavite o simile, spingere indietro le due piastrine nell'alloggiamento (necessario solo al primo montaggio).

1. Inserire il filtro a carbone attivo nell'angolo inferiore sinistro dell'alloggiamento, spostare finché i due ganci di sospensione entrano nelle aperture, e bloccare sopra con il dado ad alette.

1. Poggiare la griglia del filtro nell'alloggiamento e spingere in alto.

Premere lo spigolo inferiore verso dietro, superare gli arresti e abbassare.

Badare che la griglia del filtro sia ben collocata in sede dietro gli arresti.

Lo smontaggio avviene nella successione inversa.

Avvertenza:

Per intercettare la polvere di carbone libera, alla prima accensione dopo il montaggio di un filtro a carbone attivo nuovo, stendere per un tempo breve un panno umido sull'apertura di scarico aria sopra all'apparecchio.

Cambio del filtro a carbone attivo: Nel servizio normale (da 1 a 2 ore al giorno), il filtro a carbone attivo deve essere cambiato circa 1 volta all'anno. Il filtro è in vendita nel commercio specializzato (vedi cap. Accessori speciali).

• Usare solo filtri originali.

Così si rispettano le norme di sicurezza e si assicura un funzionamento ottimale.

Pulizia e manutenzione Cambio delle lampadine

Togliere la corrente alla cappa aspirante sfilando la spina di alimentazione, oppure disinserendo il fusibile.

Per il cambio del filtro antigrasso (vedi cap. Filtri e manutenzione), pulire le parti accessibili dell'alloggiamento dai depositi di grasso. Così si previene il pericolo d'incendio e si conserva il funzionamento ottimale. Per pulire la cappa aspirante usare una soluzione di lavaggio bollente. Nel caso di sporco resistente (vecchio), usare detergenti per vetri.

Superfici laccate, parti in materiale sintetico:

Non usare prodotti abrasivi o spugne che graffiano. Versare una soluzione di lavaggio delicata o un detergente per vetri delicato su un panno morbido, umido. - Avvertenza: non usare alcol (spirito) sulle superfici di plastica; potrebbe formare zone opache. - Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

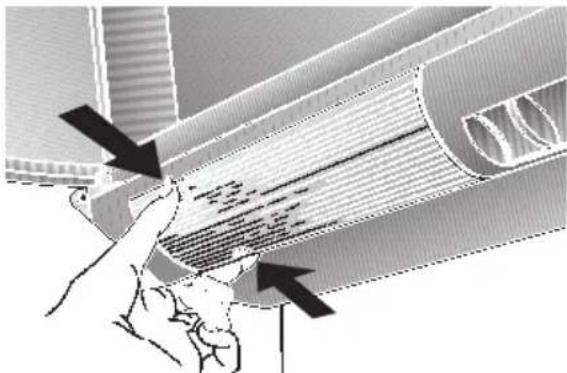

1. Spegnere la cappa aspirante e togliere la corrente sfilando la spina di alimentazione, oppure disinserendo il fusibile.
2. Premere leggermente il coprilampada nel punto contrassegnato e togliere verso avanti.

1. Cambiare le lampadine (lampadina ovale commerciale comune da max. 40 Watt, portalampada E 14).
2. Ricollocare di nuovo il coprilampada.
3. Infilare di nuovo la spina di alimentazione, oppure inserire il fusibile.

Guasti

In caso di eventuali ulteriori informazioni o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo aver fatto la griglia del filtro, nel vano interno della cappa aspirante.

Avvertenze importanti

Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria e a ricircolo d'aria.

Montare la cappa aspirante sempre centrata sopra il piano di cottura.

△ Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Sopra ad un focolare per combustibili solidi, dal quale possano derivare pericoli d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

△ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI). △ È indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas. È consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm. △ Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

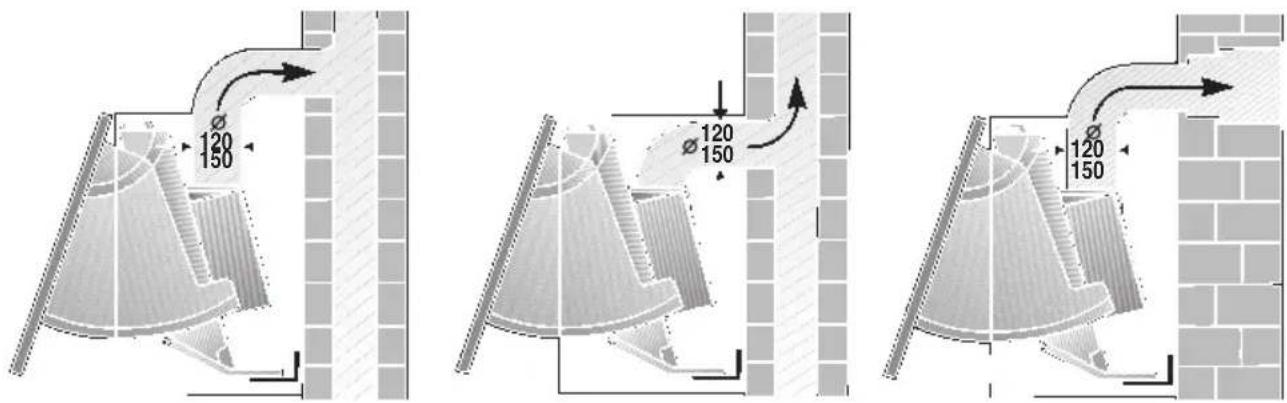

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

È vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento pericoloso è possibile se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar). È possibile conseguirlo quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in porte e finestre, e in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'areazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

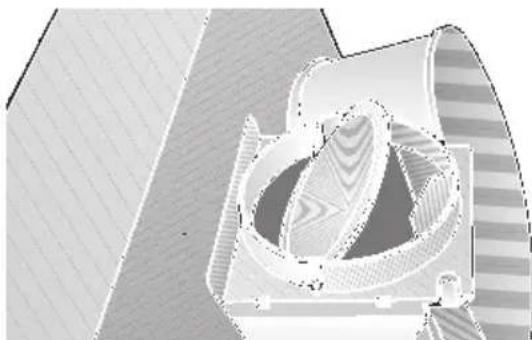

In caso di funzionamento a scarico d'aria, è opportuno montare una valvola antiriflusso, qualora questa non sia migliorabile nel tubo di scarico o nella cassetta murale.

Se all'apparecchio non è acclusa una valvola antiriflusso, questa può essere acquistata nel commercio specializzato (vedi capitolo Accessori speciali nelle istruzioni per l'uso).

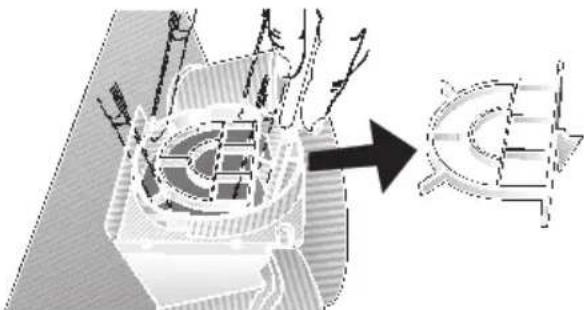

Montaggio valvola antiriflusso:

1. Ritagliare la griglia di protezione nel manicotto dell'aria.
2. Inserire la valvola antiriflusso nelle aperture di supporto nel manicotto dell'aria.

Se lo scarico viene fatto passare attraverso il muro esterno, si dovrebbe utilizzare una cassetta murale telescopica.

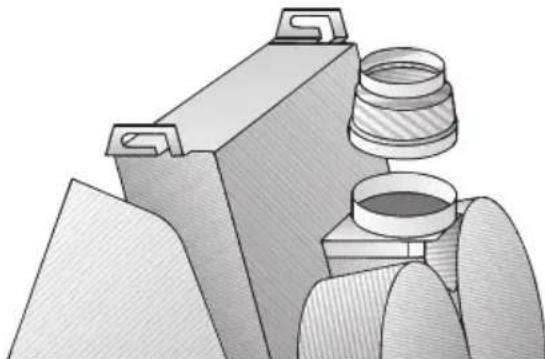

Collegamento del tubo di scarico 100 mm:

Fissare il manicotto di riduzione (accluso, oppure in vendita nel commercio specializzato) all'uscita dell'aria.

Fissare a questa il tubo di scarico dell'aria.

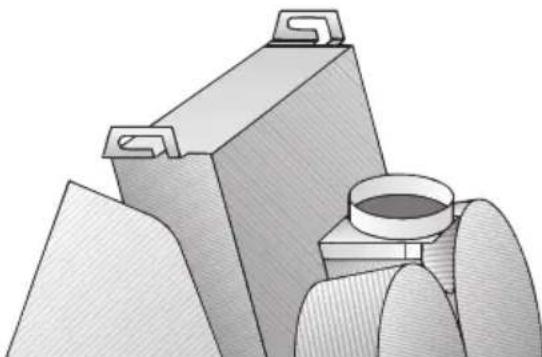

Collegamento del tubo di scarico 120 mm:

Fissare il tubo di scarico dell'aria direttamente all'uscita dell'aria.

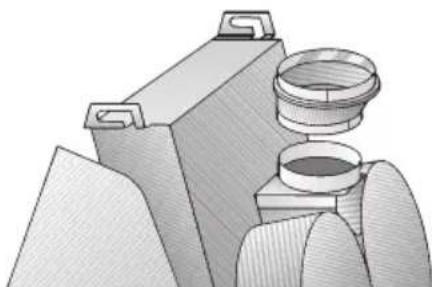

Collegamento del tubo di scarico Ø 150 mm

Fissare il manicotto di allargamento (accluso, oppure in vendita nel commercio specializzato) all'uscita dell'aria.

Fissare a questo il tubo di scarico dell'aria. Se è montata una valvola antiriflusso, controllare il corretto funzionamento.

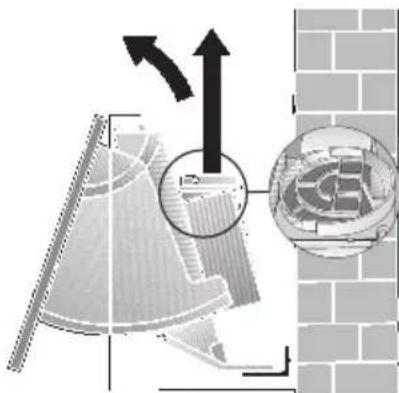

Funzionamento a ricircolo d'aria (se è impossibile il funzionamento a scarico d'aria).

L'aria, depurata da un filtro a carbone attivo aggiuntivo, viene di nuovo immessa nell'ambiente.

Dopo il montaggio della cappa aspirante inserire il filtro a carbone attivo.

N° dell'articolo e descrizione, vedi istruzioni per l'uso.

Se la cappa aspirante è stata montata sotto ad un mobile pensile, si deve provvedere ad un'adeguata uscita dell'aria (min. 177 cm²).

La cappa aspirante è dotata in serie di una griglia di protezione nel manicotto dell'aria. Se questa è stata rimossa (nel funzionamento a scarico d'aria), il manicotto dell'aria deve essere completato con una riduzione con griglia di protezione (vedi cap. Accessori speciali, nelle istruzioni per l'uso).

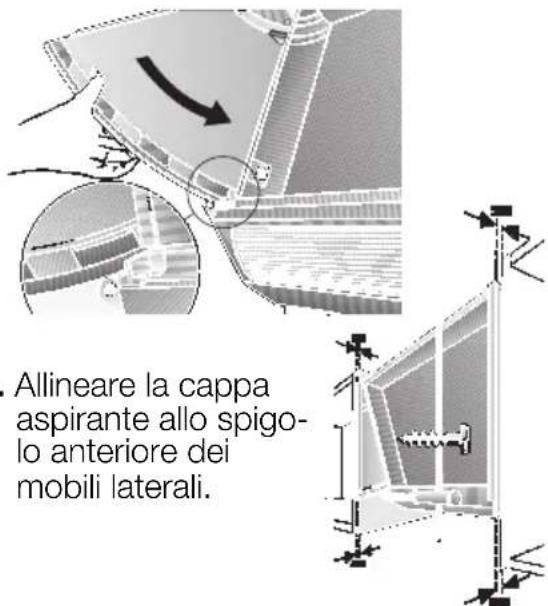

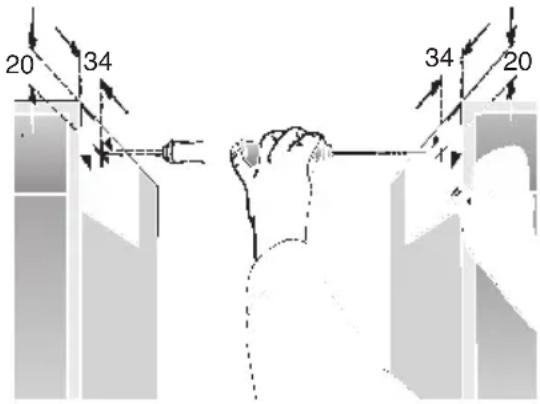

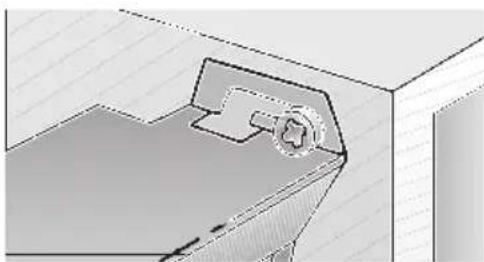

Allacciamento elettrico - Montaggio

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata secondo le norme. Disporre la presa con contatto di terra in un luogo quanto più accessibile possibile, in prossimità della cappa aspirante.

Per le riparazioni togliere sempre la corrente all'apparecchio.

Lunghezza del cavo di alimentazione: 1,30 m.

In caso di necessità di collegamento fisso:

La cappa aspirante deve essere allacciata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto domestico deve essere previsto un dispositivo di separazione. Sono ritenuti dispositivi di installazione gli interruttori con un'apertura tra i contatti che superi 3 mm e con un'apertura omnipolare. Rientrano tra questi gli interruttori automatici ed i relè.

Questa cappa aspirante è conforme alle norme CEE per la schermatura contro i radiodisturbi.

Avvertenza: per il fissaggio della cappa aspirante (p. es. all'estremità della serie di mobili), nel commercio specializzato si può acquistare un set di sospensione a muro (vedi cap. Accessori speciali, nelle istruzioni per l'uso).

La cappa aspirante è prevista per il montaggio tra 2 pensili.

1. Smontare il tetto antigrasso (vedi cap. Istruzioni per l'uso).
2. Servendosi della sagoma trovasi in allegato, tracciare le posizioni per le viti sulle fiancate dei mobili confinanti. Fig. 8.

Secondo l'altezza dei pensili, la cappa aspirante può essere montata anche un poco più bassa. A tale scopo, mettere la sagoma adeguatamente più bassa.

Rispettare la distanza minima di 650 mm tra cappa aspirante e piano di cottura (le viti di fissaggio devono essere applicate almeno 1040 mm al di sopra del piano di cottura).

1. Trapanare i fori preliminari (con punteruolo o con una punta da trapano da 2 mm) e avvitare le viti fino a 5 mm.

Montaggio

1. Agganciare le alette superiori della cappa aspirante alle due viti.

1. Inserire le due fiancate della valvola di aspirazione vapori nell'apparecchio, fino all'arresto.

1. Allineare la cappa aspirante allo spigolo anteriore dei mobili laterali.

Attenzione: se la porta del mobile è distanziata rispetto al corpo del mobile (p. es. a causa di gommini di battuta), la cappa aspirante deve essere tirata in avanti della stessa misura.

Tracciare la posizione delle viti di fissaggio inferiori, praticare fori preliminari e avvitare le viti. Stringere bene tutte le 4 viti di fissaggio.

1. Collegare i tubi.
2. Eseguire l'allacciamento elettrico.

Montaggio della porta:

Spessore della porta: min. 16 mm. Altezza della porta: da 380 mm a 700 mm. Peso della porta: max 7 kg. Per l'adattamento ai pensili laterali, la porta deve sporgere sopra e essere.

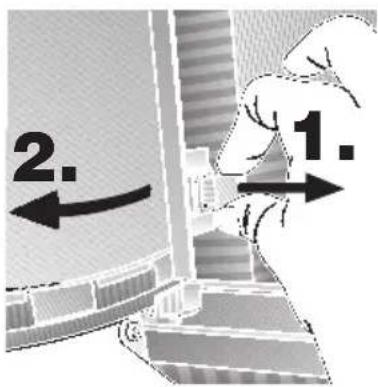

1. Togliere le due fiancate a destra e a sinistra. A tale scopo, tirare verso l'interno le relative linguette in plastica rossa nell'alloggiamento dell'apparecchio, ed estrarre la fiancata verso avanti.

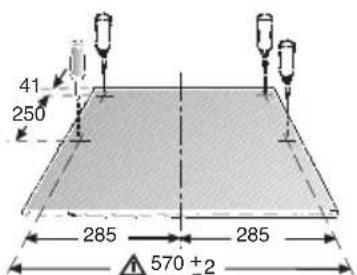

1. Tracciare i punti di fissaggio sulla porta. Misure per i fori longitudinali verticali, vedi

Se c'è una differenza tra lo spigolo superiore della porta del mobile e lo spi

golo superiore dell'armadio, le misure vanno modificate di conseguenza.

Nel caso di montaggio non allineato ai piani dei mobili, la porta deve essere montata più in alto in misura equivalente. I punti di avvitatura sulla porta possono essere tracciati anche direttamente. A tale scopo lasciare le fiancate nell'apparecchio, accostare la porta, allineare e tracciare sulla faccia posteriore. Rispettare esattamente la misura 570± 2 mm.

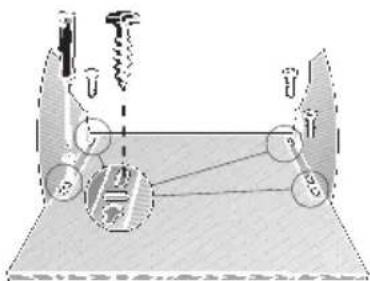

1. Avvitare le fiancate alla porta. Ciò facendo, badare alla corretta posizione sinistra-destra.

1. Collocare la porta completa nella cappa aspirante.

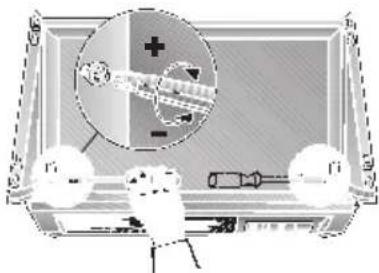

Controllare che la porta nell'estrazione venga fermata su entrambi i lati dagli arresti, cioè che sia bloccata bene. Ora le linguette in plastica rossa possono essere sbloccate, quando la porta non è aperta fino all'arresto. 5. Secondo il peso della porta, con le due viti a destra e a sinistra nell'alloggiamento, si può regolare la scorrevolezza della porta.

• Rotazione verso destra = maggiore resistenza della porta.

Montare la chiusura sulla parete:

La fessura rispetto alla parete posteriore viene chiusa con l'acclusa barra di chiusura.

Avvitare con le due viti per lamiera la barra di chiusura sul lato inferiore della cappa aspirante.

Montare di nuovo il filtro antigrasso (vedi cap. Istruzioni per l'uso).

Se è necessario smontare la porta del mobile:

tirare verso l'interno le linguette in plastica rossa nell'alloggiamento. Con ciò la porta viene sbloccata ed estratta in avanti.

Peso in kg

Modello dell'apparecchio	Scarico aria	Ricircolo aria
1 motore	6,5	7,8
2 motori	8,0	9,3

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.
