D2664X0GB - Dunstabzugshaube NEFF - Kostenlose Bedienungsanleitung

Marke	Neff
Modell	D2664X0GB
Produkttyp	Einbau-Dunstabzugshaube
Abluftbetrieb	Abluft nach außen oder Umluftbetrieb mit Aktivkohlefilter
Maße (B x H x T)	Standard-Einbau zwischen Schränken
Gewicht (Version 1 Motor)	6,5 kg (Abluft) / 7,8 kg (Umluft)
Stromversorgung	230 V ~ 50 Hz
Saugleistung	Mehrere Stufen + Intensivstufe
Beleuchtung	Kerzenlampe 40 W, Sockel E14
Fettfilter	Filzfilter (Einweg) oder Metallfilter (waschbar)
Aktivkohlefilter	Optional für Umluft, Lebensdauer ca. 1 Jahr
Mindestabstand über Kochstellen	650 mm (Elektro- oder Gasherde)
Durchmesser Abluftleitung	100, 120 oder 150 mm

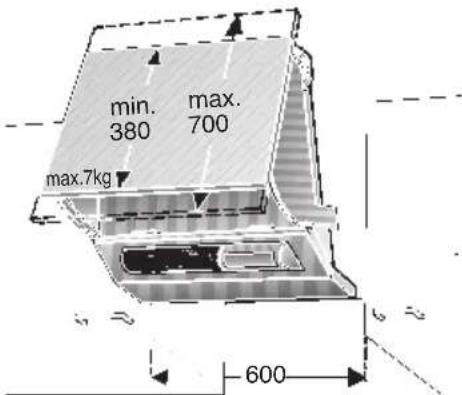

Dekortür	Abnehmbar, Höhe 380-700 mm, max. Gewicht 7 kg, mind. Dicke 16 mm
Reinigung	Lackierte und Kunststoffoberflächen: Seifenwasser oder Glasreiniger, keine Scheuermittel
Sicherheit	Vor der Wartung Netzstecker ziehen; nicht ohne Fettfilter betreiben; nicht unter der Haube flambieren
Sonderzubehör	Wandmontageset, Rückstauklappe, Ersatz-Aktivkohlefilter

Häufig gestellte Fragen - D2664X0GB NEFF

Welcher Fettfilter wird bei der Neff D2664X0GB verwendet?

Die Haube kann entweder mit einem Filz-Fettfilter (Einweg) oder einem Metallfilter (waschbar) ausgestattet sein. Bitte entnehmen Sie der Anleitung, welches Modell mitgeliefert wird.

Wie wird der Filz-Fettfilter ausgetauscht?

Öffnen Sie die Tür, nehmen Sie den Gittereinsatz heraus, wechseln Sie die Filtermatte. Bei normalem Gebrauch (1-2 Std./Tag) alle 8 bis 10 Wochen oder sobald der Farbaufdruck verschwindet ersetzen.

Wie wird der Metall-Fettfilter gereinigt?

Nehmen Sie ihn heraus und waschen Sie ihn im Geschirrspüler oder von Hand mit heißem Wasser und Spülmittel. Einweichen wird empfohlen. Vor dem Wiedereinbau gut trocknen.

Wann muss der Aktivkohlefilter gewechselt werden?

Bei normalem Gebrauch (1-2 Std./Tag) etwa einmal im Jahr wechseln. Er ist bei Fachhändlern erhältlich. Verwenden Sie stets Originalfilter.

Wie wird die Glühlampe der Haube ausgetauscht?

Schalten Sie die Haube aus und ziehen Sie den Netzstecker. Drücken Sie auf die Lampenabdeckung, nehmen Sie sie ab, ersetzen Sie sie durch eine Kerzenlampe 40 W, Sockel E14, und setzen Sie die Abdeckung wieder auf.

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Bei Elektro- oder Gasherden beträgt der Mindestabstand 650 mm zwischen der Unterkante der Haube und den Kochstellen.

Kann ich die Haube ohne Fettfilter verwenden?

Nein, das ist gefährlich. Fett kann sich entzünden. Die Haube muss stets mit montiertem Fettfilter betrieben werden.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie die Stromversorgung (Steckdose, Sicherung). Wenn die Beleuchtung funktioniert, der Motor aber nicht, kann der Motor defekt sein. Kontaktieren Sie den Kundendienst.

Wie installiere ich die Haube im Umluftbetrieb?

Es muss ein Aktivkohlefilter (nicht im Lieferumfang) montiert werden. Befolgen Sie die Montageanleitung: Gittereinsatz herausnehmen, Befestigungen anschrauben, Filter einsetzen und Gitter wieder einsetzen.

Wo finde ich die Serien- und Modellnummern?

Sie befinden sich auf dem Typenschild im Inneren der Haube, nach Entnahme des Fettfilters. Notieren Sie sie, bevor Sie den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG D2664X0GB NEFF

Gebrauchs- und Montageanleitung

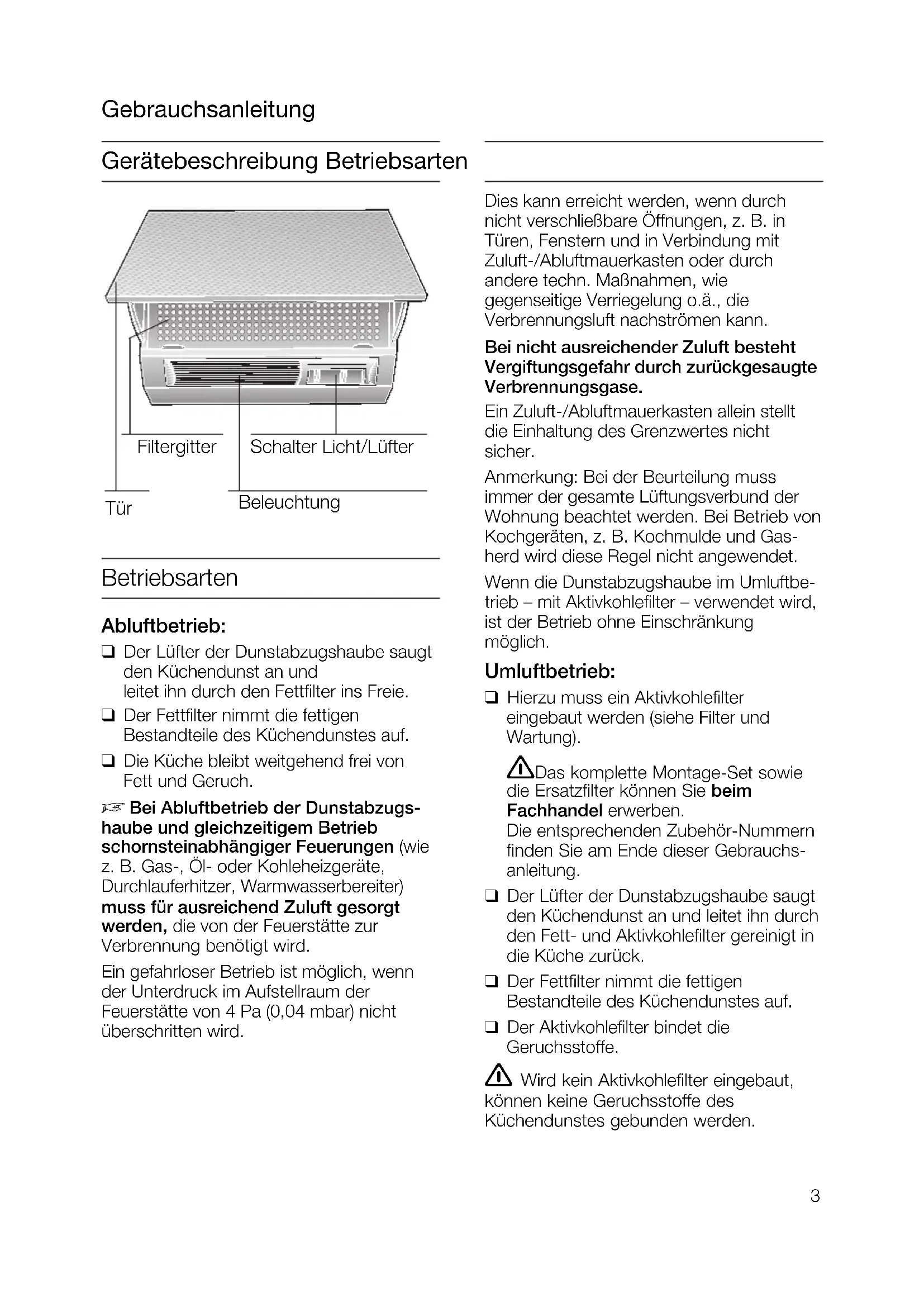

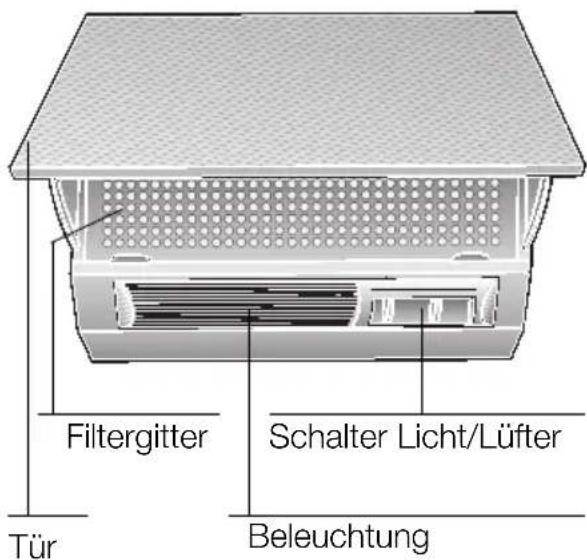

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. Ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung). Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung. Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche darüber. Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf. Der Aktivkohlefilter bindet die Geruchsstoffe. Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

1. Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen. Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

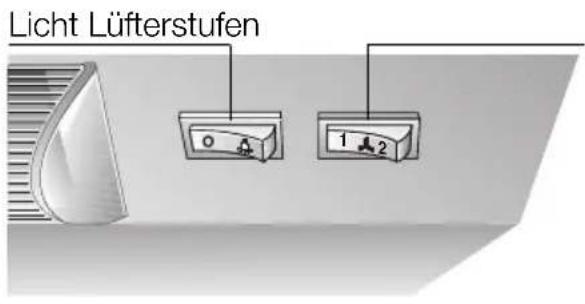

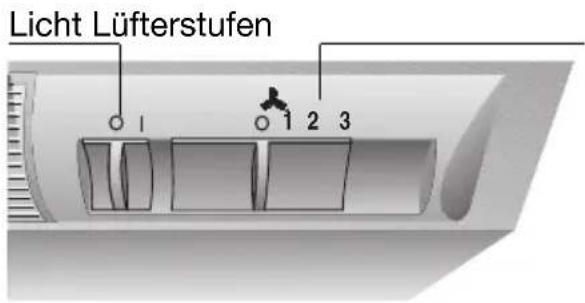

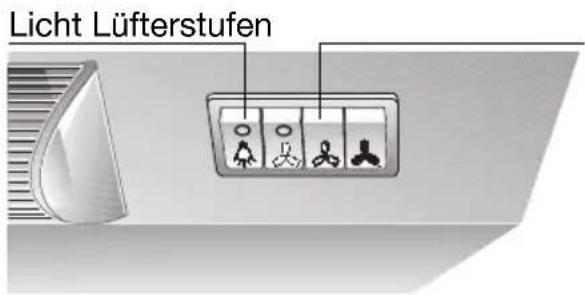

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn. Ausschalten der Dunstabzugshaube erst eine Minute nach Kochende.

Einschalten des Lüfters:

Tür aufschwenken. Lüfterstufe einstellen.

Ausschalten des Lüfters:

Tür zuschwenken.

Bei erneutem Aufschwenken der Tür arbeitet der Lüfter in der zuletzt gewählten Stellung.

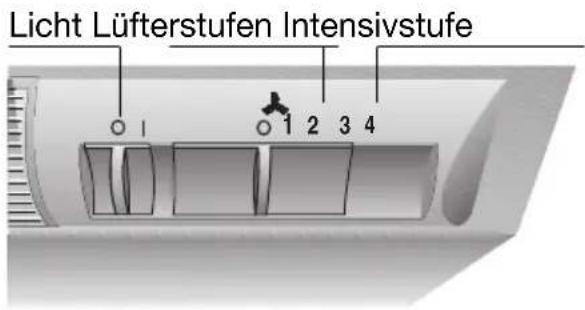

Einschalten des Lüfters:

Tür aufschwenken. Lüfterstufe einstellen. Intensivstufe rastet ein.

Ausschalten des Lüfters:

Die Dunstabzugshaube lässt sich auf zwei verschiedene Arten ausschalten.

Ausschalten 1

Schalter auf 0 - Lüfter aus.

Ausschalten 2

Tür zuschwenken (Schalter bleibt eingeschaltet). Zum erneuten Einsatz nur Tür aufschwenken. Die Dunstabzugshaube arbeitet in der zuletzt gewählten Lüftereinstellung.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet oder die Tür geschlossen ist.

Zur Aufnahme der fettigen Bestandteile und zum Binden von Geruchsstoffen des Kuchendunstes können verschiedene Fettfilter eingesetzt werden.

Vlies-Fettfilter:

Die Filtermatte besteht aus schwer entflammbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des Vlies-Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt. Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schadstoffe. Sie sind kompostierbar und können als Biomüll entsorgt werden.

Metall-Fettfilter:

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen. Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

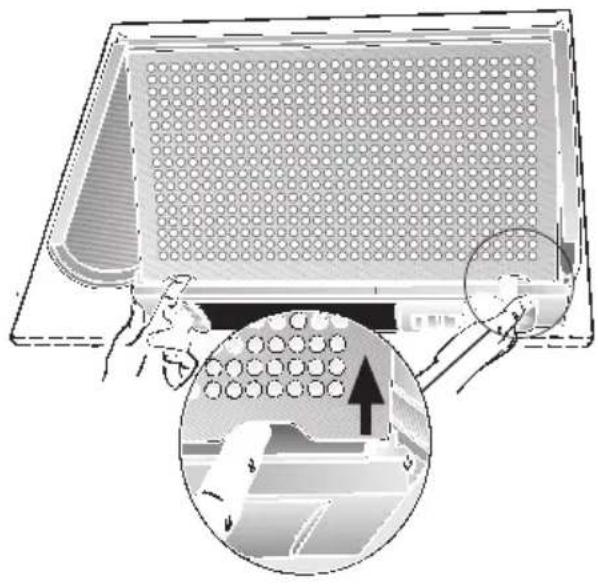

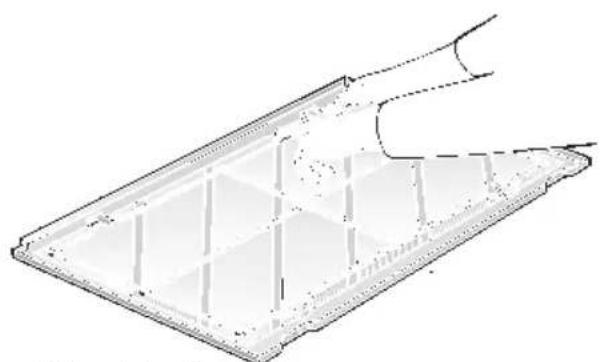

Ausbauender Fettfilter

1. Tür bis zum Anschlag aufschwenken.
2. Filtergitter anheben, über die Halterungen nach vorne ziehen und nach unten abnehmen.

1. Drahtgitter entfernen.

4. Vlies-Fettfilter

Gesättigte Filteratte entnehmen, Filtergitter reinigen und neue Filteratte einlegen.

Metall-Fettfilter: Gesättigte Filtermatten entnehmen, Filtermatten und Filtergitter

reinigen. Gereinigte Filtermatten wieder einlegen. Dabei darauf achten, dass in der Mitte kein Luftspalt entsteht.

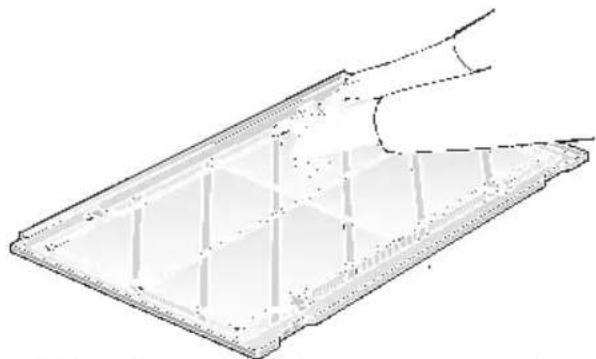

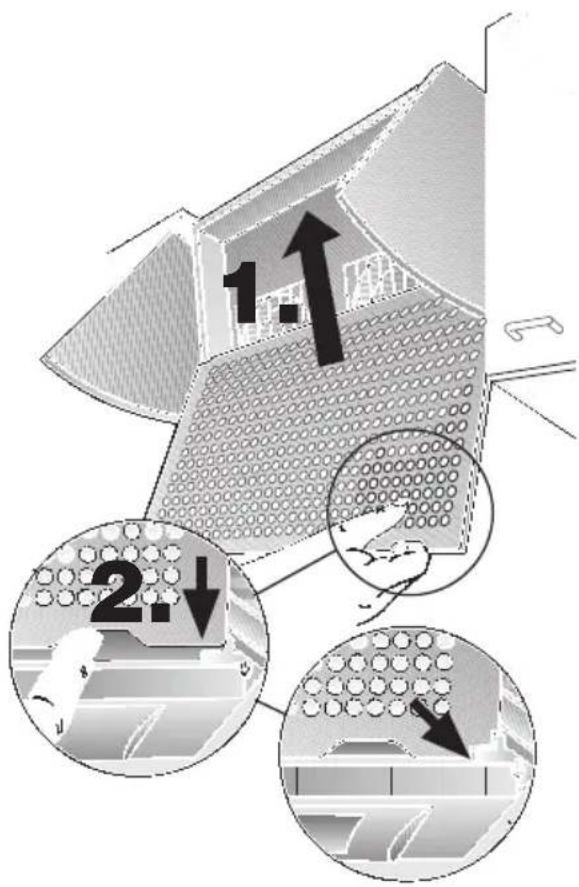

Einbauender Fettfilter

1. Filtermatte mit Drahtgitter festklemmen.

1. Filtergitter am Gehäuse anlegen und nach oben schieben. Unterkante über die Halterungen nach hinten drücken und absenken.

Auf sicheren Sitz des Filtergitters beidseitig hinter den Halterungen achten.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

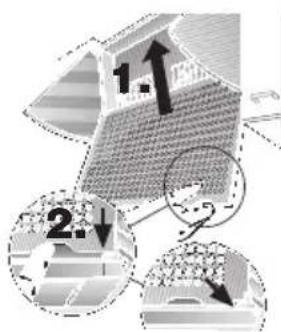

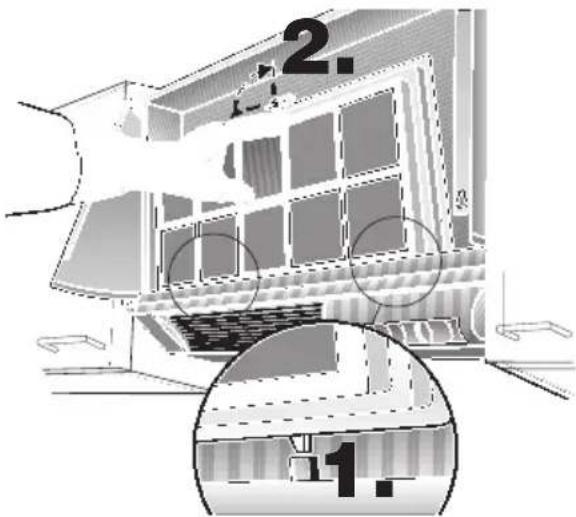

Ein- und Ausbauen:

1. Tür bis zum Anschlag öffnen.
2. Filtergitter anheben, über die Halterungen nach vorne ziehen und nach unten abnehmen.

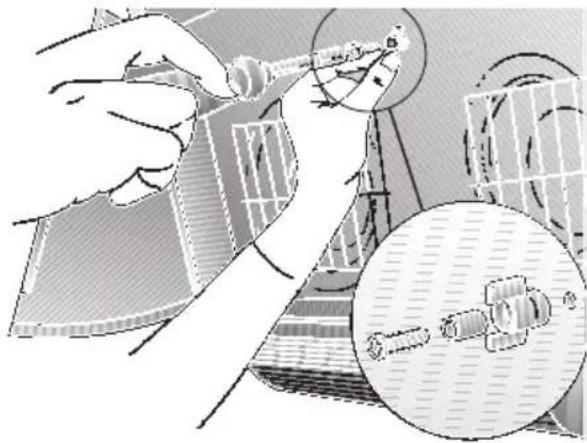

1. Schraube durch Flügelmutter und Hülse stecken und in das Gehäuse eindrehen (nur beim ersten Einbau erforderlich). - Schraube und Flügelmutter liegen dem Aktivkohlefilter bei -.

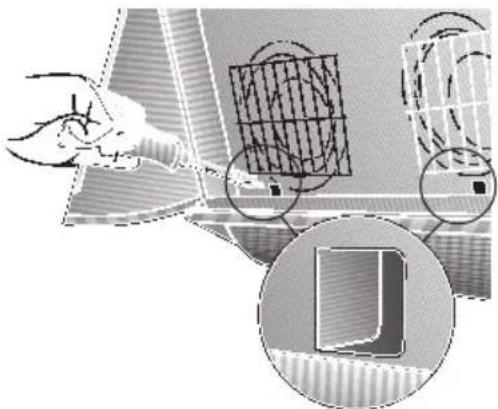

1. Mit einem Schraubendreher o. ä. die beiden Laschen im Gehäuse nach hinten durchdrücken (nur beim ersten Einbau erforderlich).

1. Aktivkohlefilter in die linke untere Gehäuseecke einlegen. Verschieben, bis die beiden Einhängehaken in die Öffnungen tauchen und mit der Flügelmutter oben verriegeln.

1. Filtergitter am Gehäuse anlegen und nach oben schieben. Unterkante über die Halterungen nach hinten drücken und absenken.

Auf sicheren Sitz des Filtergitters beidseitig hinter den Halterungen achten.

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).

Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmüll entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. Zum Reinigen der Dunstabzugshaube Spüllauge oder mildes Fensterputzmittel verwenden. Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. Keine scheuernden Mittel oder kratzende Schwämme verwenden. Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger. Reinigen Sie nur in Schliffrichtung.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Mikrofasertuch. Keine trockenen Tücher verwenden.
• Verwenden Sie ein mildes Fensterreinigungsmittel. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.

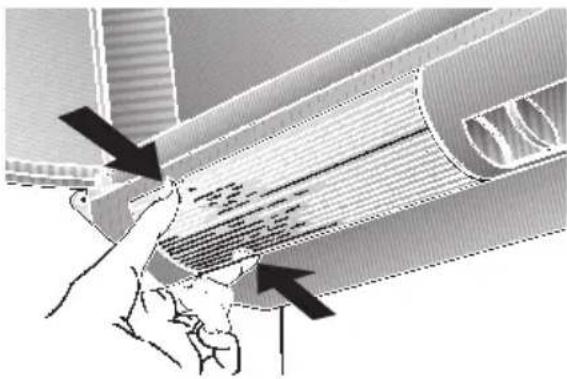

2. Lampenabdeckung an den markierten Flächen leicht zusammendrücken und nach vorne abnehmen.

1. Lampe austauschen (handelsübliche Glühlampe max. 60 Watt, Sockel E 14).
2. Lampenabdeckung wieder einsetzen.
3. Netzstecker wieder einstecken oder Sicherung einschalten.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte halten Sie sich daran und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. Mindestabstand zwischen Elektro-Kochstellen und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unter der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

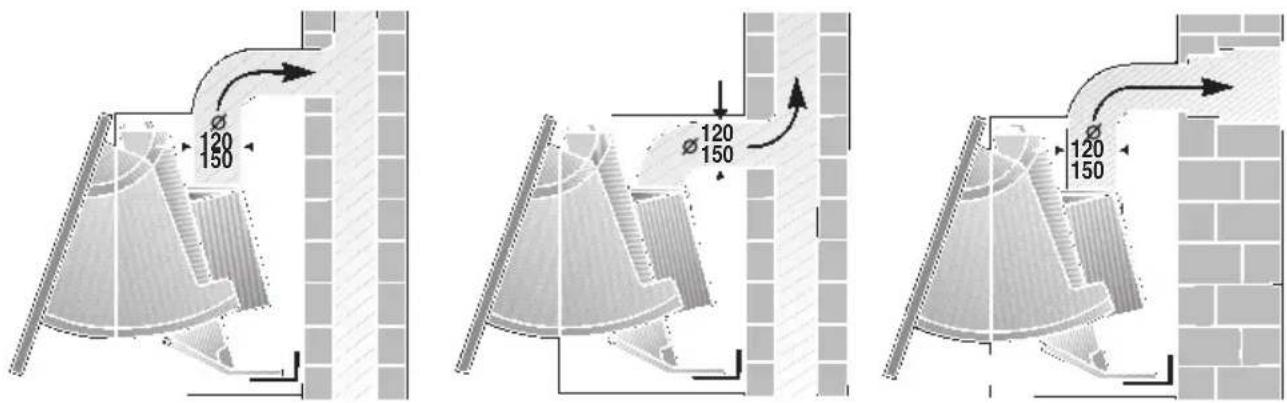

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkästen oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

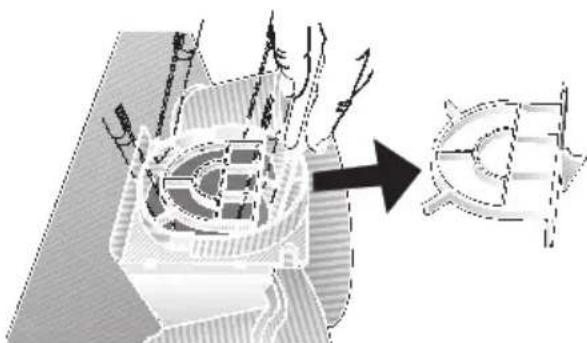

Bei Abluftbetrieb immer zuerst Schutzgitter im Luftstutzen ausschneiden!

Bei Abluftbetrieb soll in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist.

Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

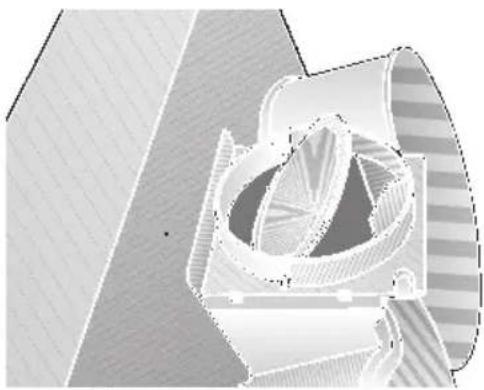

Montieren der Rückstauklappe:

Rückstauklappe in die Lageröffnungen am Luftstutzen einsetzen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

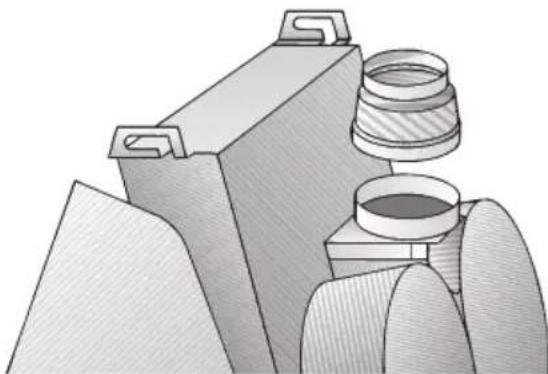

Anschluss Abluftrohr 0 100 mm:

Reduzierstutzen (beiliegend bzw. beim Fachhandel erhältlich) am Luftaustritt befestigen. Das Abluftrohr daran befestigen.

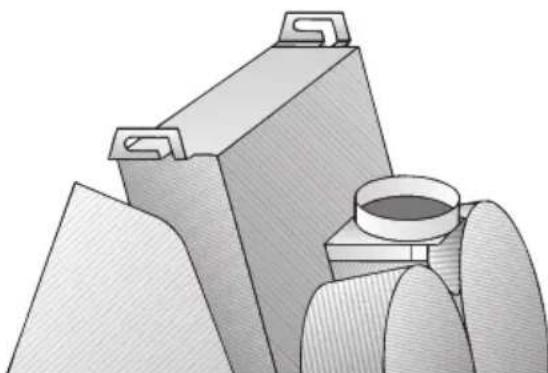

Anschluss Abluftrohr 0 120 mm:

Abluftrohr direkt am Luftaustritt befestigt.

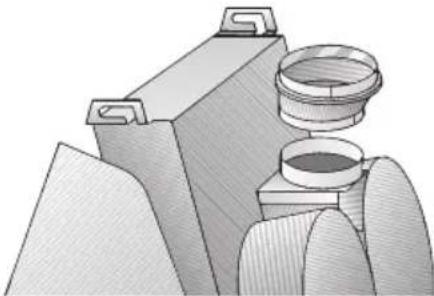

Anschluss Abluftrohr 150 mm:

Erweiterungsstutzen (beiliegend bzw. im Fachhandel erhältlich) am Luftaustritt befestigen. Das Abluftrohr daran befestigen.

Ist eine Rückstauklappe montiert, die Funktion überprüfen.

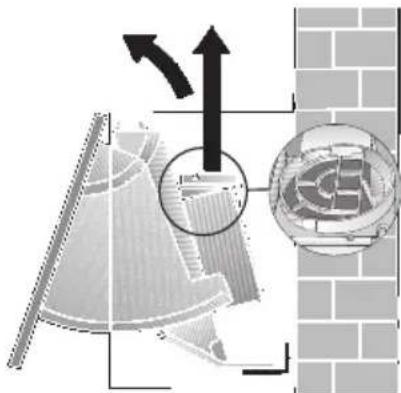

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Die durch einen zusätzlichen Aktivkohlefilter gereinigte Luft wird wieder in den Raum zurückgeführt.

Nach der Montage der Dunstabzugshaube den Aktivkohlefilter einsetzen

(Montage siehe Filter und Wartung)

Wird die Dunstabzugshaube unter einem Aufsatzschrank montiert, muss für einen ausreichenden Luftauslass gesorgt werden (mind. 177 cm²).

Die Dunstabzugshaube hat serienmäßig ein Schutzgitter am Luftstutzen. Sollte dieses entfernt worden sein, muss der Luftstutzen durch ein Reduzierstück mit Schutzgitter ergänzt werden (siehe Sonderzubehör).

Elektrischer Anschluss Einbau

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Höhe der Dunstabzugshaube anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

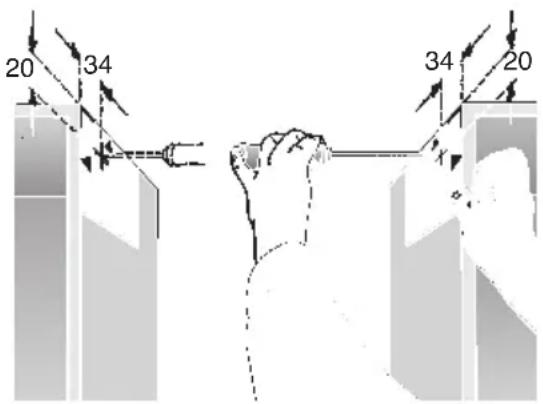

Hinweis: Für die Befestigung der Dunstabzugshaube (z.B. am Ende der Möbelzeile) kann ein Wandaufhänge-Set beim Fachhandel bezogen werden (siehe Sonderzubehör).

Die Dunstabzugshaube ist zum Einbau zwischen zwei Oberschränken vorgesehen.

1. Fettfilter abnehmen (siehe Filter und Wartung).

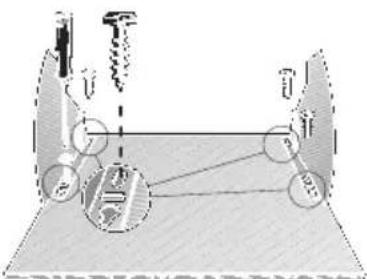

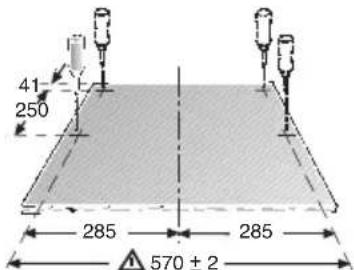

2. Mit Hilfe der beiliegenden Schablone Positionen für die Schrauben an den Seitenwänden der Nachbarschränke anreißen.

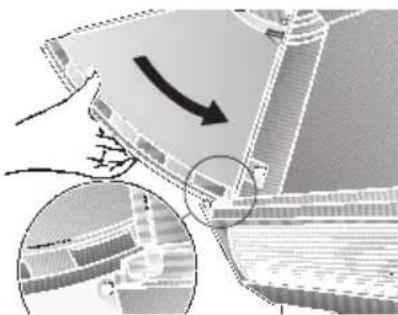

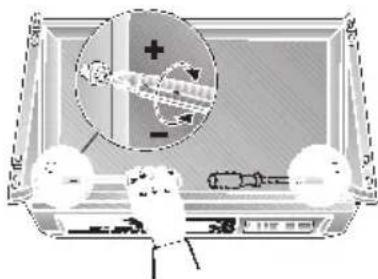

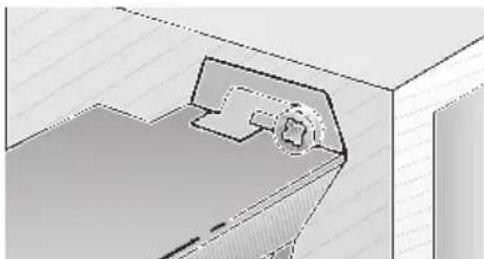

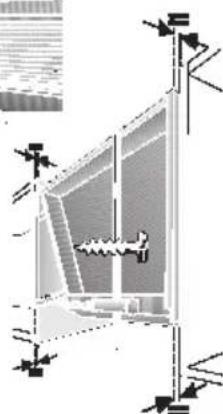

Einbauen

Je nach Höhe der Oberschränke kann die Dunstabzugshaube auch etwas tiefer eingebaut werden. Dazu die Schablone entsprechend tiefer anlegen.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 650 mm achten (die Befestigungsschrauben müssen mind. 1040 mm über den Kochstellen angebracht sein).

1. Vorbohren (mit Stichel bzw. 2 mm Bohrer) und Schrauben bis 5 mm eindrehen.

1. Die Dunstabzugshaube an den beiden Schrauben zwischen den Oberschränken einhängen.

1. Die beiden Seitenanteile der Wrasenklappe in das Gerät bis zum Anschlag einschieben.

1. Die Dunstabzugshaube an der Vorderkante der Seitenschränke über die Seitenteile ausrichten.

Achtung: Hat die Möbeltür einen Abstand zum Möbelkorpus (z.B. durch Anschlaggummis), ist die Dunstabzugshaube um dieses Maß vorzuziehen.

1. Die Lage der unteren Befestigungsschrauben anreißen, vorbohren und Schrauben eindrehen.
2. Alle 4 Befestigungsschrauben fest anziehen.
3. Rohrverbindung herstellen.
4. Elektrische Verbindung herstellen.

Montieren der Möbeltür:

Türdicke: mindestens 16 mm

Türhöhe: 380 mm bis 700 mm

Türgewicht: max. 7 kg

Zum Anpassen an seitliche Oberschränke darf die Tür unten und oben überstehen.

1. Die beiden Seitenteile rechts und links wieder entnehmen. Hierzu jeweils die rote Kunststoff-Lasche im Gehäuse nach innen ziehen und das Seitenteil nach vorne herausziehen.

Einbauen

1. Die Befestigungspunkte an der Türe anreißen. Maße für die senkrechten Langlöcher:

Ist eine Differenz zwischen Oberkante Möbeltür zu Oberkante Schrank vorhanden, sind die Maße entsprechend zu ändern.

Bei nicht schrankdeckenbündigem Einbau muss die Tür um das entsprechende Maß höher montiert werden.

Das Maß 570 ± 2 exakt einhalten.

1. Seitenteile an die Tür schrauben. Dabei auf die richtige Lage links - rechts achten.

1. Komplette Tür in die Dunstabzugshaube einsetzen.

Die Schraubpunkte an der Tür können auch direkt angezeichnet werden. Dazu lassen Sie die Seitenteile im Gerät, legen die Tür an, richten sie aus und zeichnen sie rückseitig an.

Kontrollieren, dass die Tür beim Ausziehen beidseitig anschlägt, d. h. sicher verriegelt ist.

Die roten Kunststoff-Laschen können nur entriegelt werden, wenn die Tür nicht bis zum Anschlag aufgeschwenkt ist.

1. Je nach dem Gewicht der Tür kann die Laufeigenschaft der Tür mit den beiden Schrauben rechts und links am Gehäuse eingestellt werden.

Drehen nach rechts = Tür geht schwerer.

Wandabschluss montieren:

Der Spalt zur Rückwand kann mit der beiliegenden Abdeckschiene verschlossen werden.

Mit den beiden Blechschrauben die Abdeckschiene an die Unterseite der Dunstabzugshaube schrauben.

Fettfilter wieder einbauen.

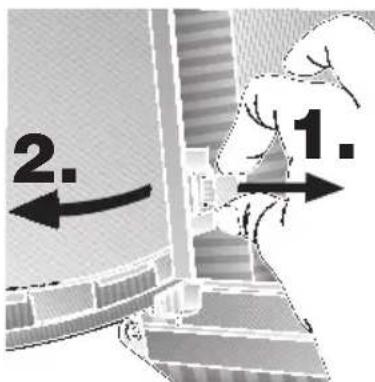

Wenn die Möbeltür ausgebaut werden muss:

Jeweils die roten Kunststofflaschen im Gehäuse nach innen ziehen. Dadurch wird die Tür entriegelt und kann nach vorne herausgezogen werden.

Gewicht in kg

Geräteausführung	Abluft Um	uft
1-motorig 6,5 7,8
2-motorig 8,0 9,3

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Er darf nicht eingeklemmt sein.

Wichtig:

Bei Anruf bitte angeben:

N°E

FD

NeffCOM (Mo. - Fr.: 8.00 - 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!
