D2664X0GB - Campana extractora NEFF - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato D2664X0GB NEFF en formato PDF.
| Marca | Neff |
| Modelo | D2664X0GB |
| Tipo de producto | Campana extractora empotrable |
| Modo de evacuación | Evacuación exterior o reciclaje con filtro de carbón activo |
| Dimensiones (A x Al x P) | Empotramiento estándar entre armarios |
| Peso (versión 1 motor) | 6,5 kg (evacuación) / 7,8 kg (reciclaje) |
| Alimentación eléctrica | 230 V ~ 50 Hz |
| Potencia de aspiración | Varias velocidades + aspiración intensiva |
| Iluminación | Bombilla vela 40 W, casquillo E14 |
| Filtro de grasa | Filtro de fieltro (desechable) o filtro de metal (lavable) |
| Filtro de carbón activo | Opcional para reciclaje, vida útil ~1 año |
| Distancia mínima sobre las zonas de cocción | 650 mm (zonas eléctricas o gas) |
| Diámetro del conducto de evacuación | 100, 120 o 150 mm |
| Puerta decorativa | Desmontable, altura 380-700 mm, peso máx. 7 kg, espesor mín. 16 mm |
| Limpieza | Superficies pintadas y plásticas: agua jabonosa o limpiavidrios, no usar abrasivos |
| Seguridad | Desconexión obligatoria antes del mantenimiento; no usar sin filtro de grasa; no flamear debajo de la campana |
| Accesorios especiales | Kit de montaje mural, compuerta antirretorno, filtro de carbón activo de repuesto |
Preguntas frecuentes - D2664X0GB NEFF
Preguntas de los usuarios sobre D2664X0GB NEFF
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones D2664X0GB - NEFF y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. D2664X0GB de la marca NEFF.
MANUAL DE USUARIO D2664X0GB NEFF
Instrucciones de uso y montaje

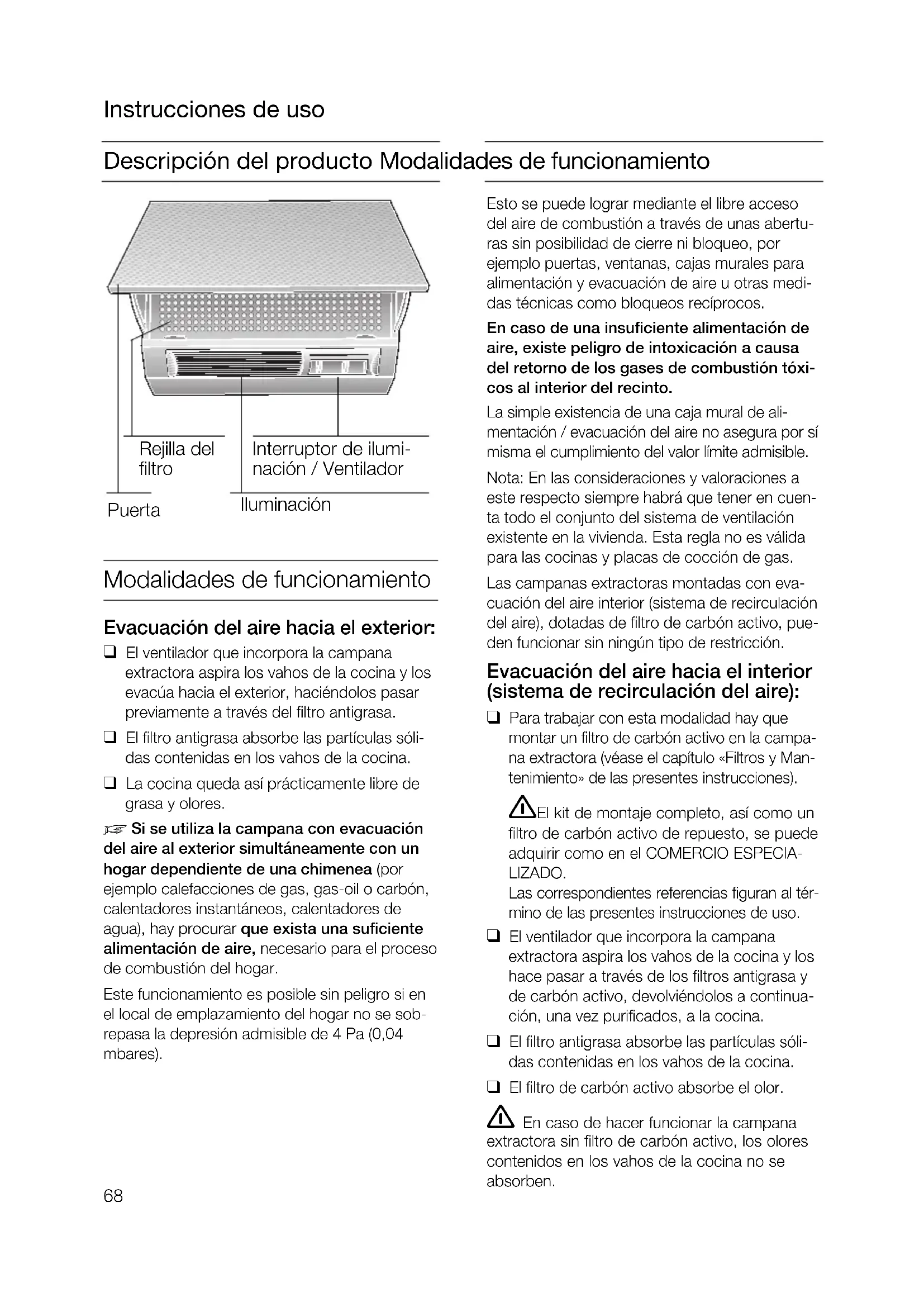

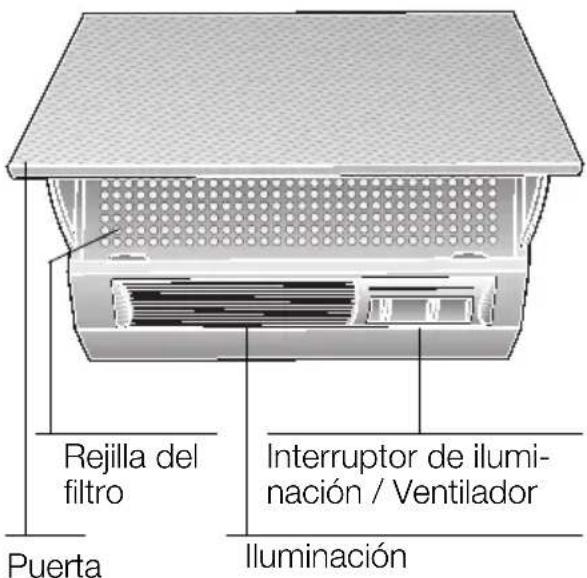

Descripción del producto Modalidades de funcionamiento
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la comida. La cocina queda así prácticamente libre de grasa y olores.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Esto se puede lograr mediante el libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos.
En caso de una insuficiente alimentación de aire, existe peligro de intoxicación a causa del retorno de los gases de combustión tóxicos al interior del recinto.
La simple existencia de una caja mural de alimentación / evacuación del aire no asegura por sí misma el cumplimiento del valor límite admisible.
Nota: En las consideraciones y valoraciones a este respecto habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.
Evacuación del aire hacia el interior (sistema de recirculación del aire):
Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y Mantenimiento» de las presentes instrucciones). El kit de montaje completo, así como un filtro de carbón activo de repuesto, se pueden adquirir en el COMERCIO ESPECIALIZADO. Las correspondientes referencias figuran al término de las presentes instrucciones de uso. El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la comida. El filtro de carbón activo absorbe el olor.
En caso de hacer funcionar la campana extractora sin filtro de carbón activo, los olores contenidos en los vahos de la cocina no se absorben.
Advertencias importantes:
El presente manual es válido para diferentes modelos de aparato. Por ello es posible que ciertos detalles o elementos de equipamiento descritos no correspondan a los de su modelo de aparato concreto. Esta campana extractora cumple las normas y disposiciones especiales en materia de seguridad.
Las reparaciones que fuese necesario efectuar en el aparato solo podrán ser ejecutadas por técnicos especializados del ramo.
Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.
- Antes de emplear el aparato nuevo deben leer detenidamente las instrucciones de uso del mismo. En estas se facilitan informaciones y consejos importantes relativos a su seguridad personal, así como al manejo y cuidado correcto del aparato. Guarde las instrucciones de uso y montaje en un lugar accesible, para ulteriores consultas o un posible propietario posterior.
No conectar el aparato en caso de presentar huellas de daños o desperfectos. La conexión y puesta en marcha del aparato solo podrán ser efectuadas por un técnico especialista del ramo. En caso de presentar el cable de conexión del aparato daños o desperfectos, tiene que ser sustituido por el fabricante, por un técnico especializado del Servicio de Asistencia Técnica Oficial de la marca o por una persona debidamente cualificada del ramo a fin de evitar posibles situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora). El presente aparato ha sido diseñado para uso exclusivo en el hogar particular. Utilizar la campana extractora solo con las lámparas de iluminación montadas. Las lámparas de iluminación defectuosas deben sustituirse inmediatamente a fin de evitar la sobrecarga de las restantes lámparas. No usar nunca la campana extractora sin incorporar el filtro antigrasa.
Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., solo deberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente bajo la campana extractora. ¡La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben! Las zonas de cocción deben encontrarse antes cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) solo está permitido si se cumplen una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).
Placas de cocción de gas/Cocinas de gas
No haga funcionar simultáneamente todas las zonas de cocción a máxima potencia durante un período prolongado (como máximo 15 horas), de lo contrario existe peligro de quemadura en caso de tocar la superficie del cuerpo de la campana o incluso que esta resulte dañada por la intensidad del calor. En caso de montaje de la campana extractora por encima de una placa de cocción de gas y usar simultáneamente tres o más zonas de cocción de gas, la campana extractora deberá funcionar a su máxima potencia.
La manera más eficaz de absorber los vahos producidos en la comida durante la preparación de los alimentos es:
- conectando la campana extractora al comenzar el trabajo. desconectando la campana extractora al cabo de una hora antes de haber concluido los trabajos.

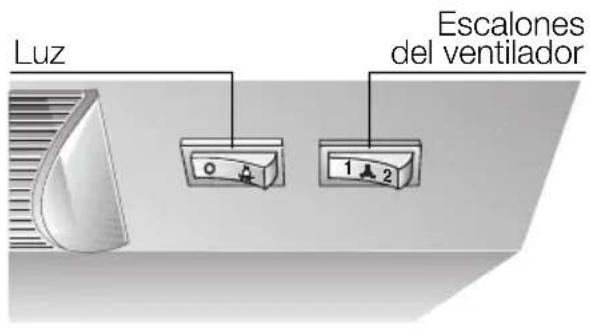

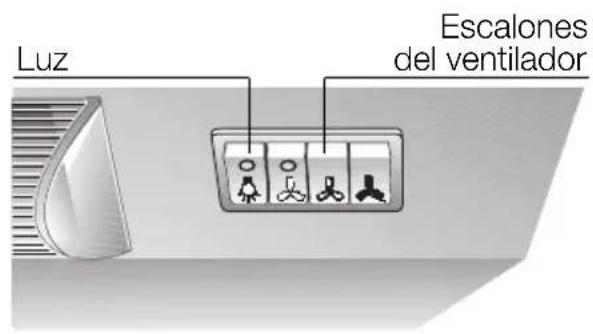

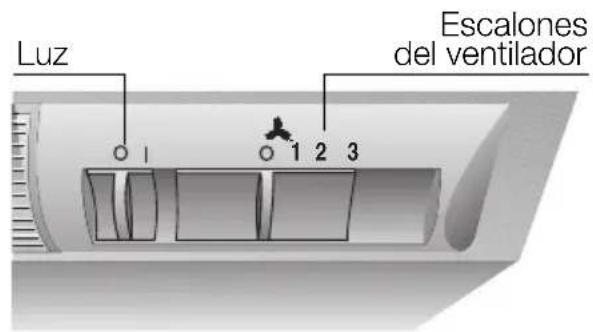

Conectar el ventilador:
Abrir la puerta de la campana extractora. - Seleccionar el escalón de configuración deseado.
Desconectar el ventilador:
Cerrar la puerta de la campana extractora.
En caso de volver a abrir la puerta de la campana, el ventilador funciona de acuerdo con el último escalón seleccionado.

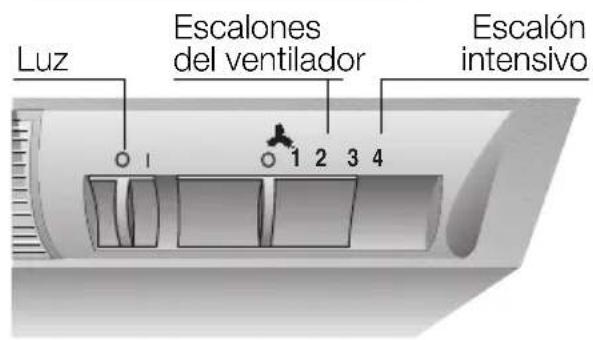

Conectar el ventilador:
Abrir la puerta de la campana extractora. - Seleccionar el escalón de configuración deseado. El escalón intensivo queda enclavado.
Desconectar el ventilador:
La campana extractora se puede desconectar de dos formas diferentes:
Primera posibilidad:
- Colocar el interruptor en la posición «0» - Desconectar el ventilador.
Segunda posibilidad:
Cerrar la puerta de la campana extractora (el interruptor permanece en posición activada). Para volver a conectar la campana extractora, basta con abrir la puerta. La campana extractora trabaja de acuerdo con el último escalón de funcionamiento del ventilador seleccionado.
Iluminación:
La iluminación se puede conectar en cualquier momento, incluso si el ventilador está desconectado o la puerta cerrada.
Para retener las partículas de grasa contenidas en el vaho de la comida se pueden utilizar diferentes filtros antigrasa.
La esterilla de filtros es de material difícilmente inflamable.
¡Atención!
A medida que crece el grado de saturación de la esterilla de fieltro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.
Importante:
La sustitución a tiempo del filtro de fieltro saturado puede prevenir el peligro de incendio a causa de una acumulación de partículas de grasa al freír o asar alimentos.
Sustituir el filtro antigrasa de fieltro:
- Bajo unas condiciones de funcionamiento normal (1 o 2 horas diarias), el filtro de fieltro tiene que sustituirse al cabo de unas 8 a 10 semanas. En caso de tratarse de un filtro con estampado de color, sustituirlo cuando el color comience a correrse. Utilizar solo filtros originales del fabricante.
De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.
Evacuación del filtro antigrasa de fieltro usado:
Los filtros de fieltro son biodegradables y se pueden evacuar, por lo tanto, con los residuos biológicos domésticos.
Filtro antigrasa metálico:
Las esterillas de filtro son de metal antiinflamable.
¡Atención!
A medida que crece el grado de saturación del filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana extractora.
¡Importante!
La sustitución a tiempo del filtro metálico saturado puede prevenir el peligro de incendio causado por la acumulación de partículas de grasa al freír alimentos.
Limpieza del filtro antigrasa metálico:
- Bajo unas condiciones de funcionamiento normal (1 o 2 horas diarias), las esterillas del filtro antigrasa metálico deben limpiarse cada 8 a 10 semanas. Las esterillas metálicas se pueden lavar en el lavavajillas. Esto puede dar lugar a una ligera decoloración de las mismas. El filtro debe colocarse suelto en el lavavajillas.
No mezclar con la vajilla normal las esterillas metálicas muy saturadas de grasa.
En caso de limpiar las esterillas metálicas a mano, colocarlas durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlas a continuación con un cepillo, enjuagarlas bien y dejarlas escurrir. Utilizar solo filtros originales del fabricante.
De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento bajo las mismas.

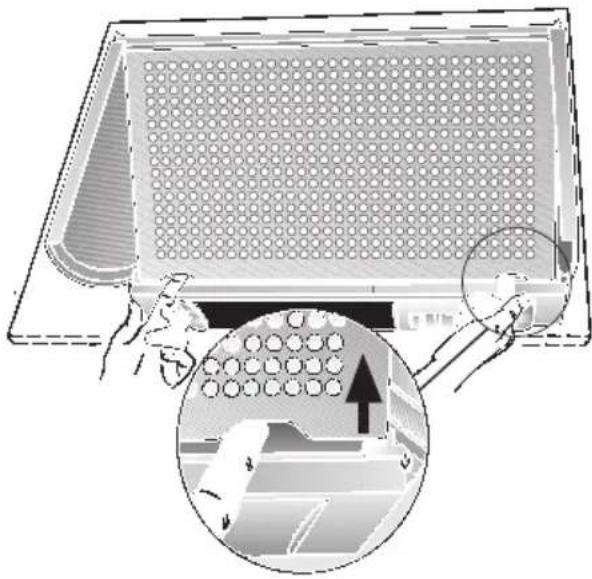

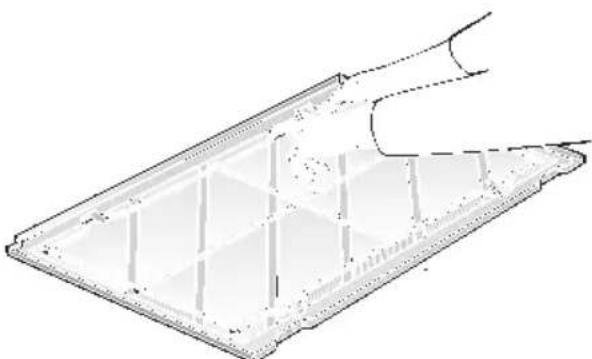

Desmontar los filtros antigrasa:
- Abrir la puerta hasta el tope.
- Levantar ligeramente la rejilla del filtro por encima de los soportes hacia adelante y retirarla hacia abajo.
- Retirar la rejilla de alambre.
- Filtro antigrasa de fieltro
Retirar la esterilla saturada. Limpiar la rejilla y colocar en la guía una esterilla nueva.
Filtro antigrasa metálico
Retirar las esterillas de abajo saturadas. Limpiar las esterillas y la rejilla. Montar las esterillas limpias en su sitio. Procurar que las esterillas queden perfectamente unidas entre sí, evitando la formación de intersticios o separaciones entre las mismas.

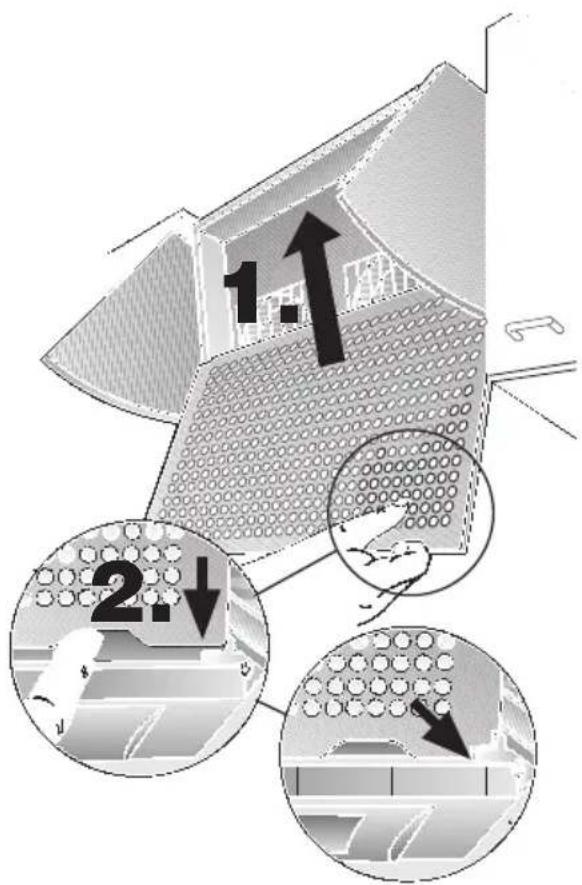

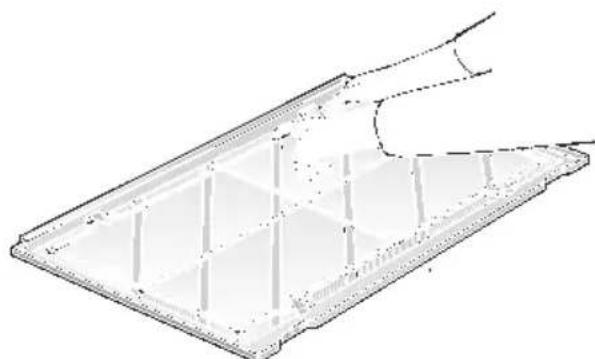

Montar los filtros antigrasa
- Aprisionar la esterilla de filtro con la rejilla de alambre.
- Montar la rejilla del filtro en el cuerpo de la campana y desplazarla hacia arriba. Empujar el borde inferior por encima de los soportes hacia atrás y bajarla.
Cerciorarse del asiento firme y correcto de la rejilla del filtro detrás de los soportes.
Filtro de carbón activo:
Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire):

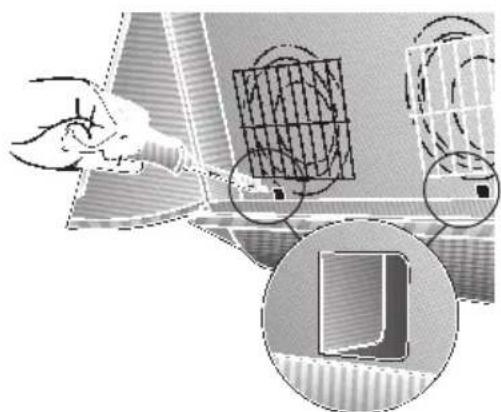

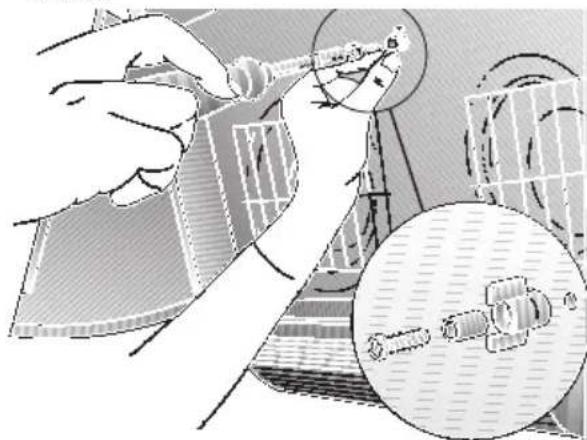

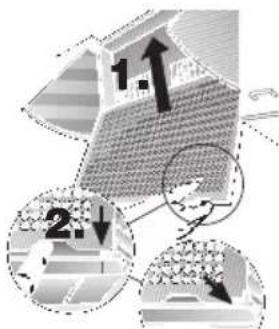

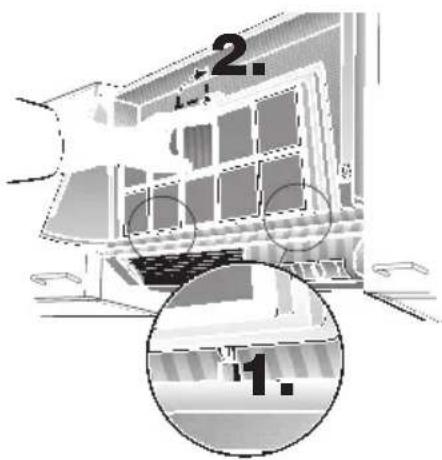

Montar y desmontar el filtro:
- Abrir la puerta hasta el tope.
- Levantar ligeramente la rejilla del filtro por encima de los soportes hacia adelante y retirarla hacia abajo.
- Introducir el tornillo de la tuerca de mariposa y el casquillo y fijarlo en el cuerpo de la campana. (Sólo hay que efectuarlo al montar por vez primera el filtro de carbón activo). - El tornillo y la tuerca de mariposa forman parte del equipo de serie del filtro de carbón activo.
- Empujar las dos lengüetas del cuerpo de la campana hacia dentro con ayuda de un destornillador o un objeto semejante. (Solo hay que efectuarlo al montar por vez primera el filtro de carbón activo).
- Colocar el filtro de carbón activo en la esquina inferior izquierda del cuerpo de la campana. Desplazarlo hasta que los dos ganchos de sujeción penetren en las aberturas correspondientes. Asegurarlo por arriba con la tuerca de mariposa.
- Montar la rejilla del filtro en el cuerpo de la campana y desplazarla hacia arriba. Empujar el borde inferior por encima de los soportes hacia dentro y bajarla.
Cerciorarse del asiento firme y correcto de la rejilla del filtro detrás de los soportes.
Para desmontar el filtro de carbón activo deberán ejecutarse las operaciones en orden inverso al descrito más arriba.
Sustituir el filtro de carbón activo:
Bajo unas condiciones de funcionamiento normal (16-24 horas diarias), el filtro de carbón activo tiene que ser sustituido una vez al año. El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).
Utilizar solo filtros originales del fabricante. De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo usado
Los filtros de carbón activo no contienen substancias nocivas o contaminantes, por lo que se pueden evacuar con la basura doméstica normal.
Limpieza y cuidados
Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.
Al limpiar el filtro antigrasa deben limpiarse la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de incendio y se conserva la función óptima de la campana. - Utilizar una solución de agua y agente lavavajillas de uso corriente o limpiacristales suave muy caliente para limpiar la campana extractora. En caso de suciedad más resistente fuertemente acumulada, no tratar de eliminarla rascando, sino reblandecerla con un paño húmedo. No utilizar agentes o esponjas abrasivos. Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.
Atención: Procurar una buena ventilación de la casa. ¡No trabajar con llamas abiertas!
Limpiar los mandos y pulsadores solo con una solución de lavavajillas suave y un paño suave y blanco.
¡No limpiar los mandos y pulsadores con un limpiador para acero inoxidable!
Superficies de acero inoxidable
Utilizar solo limpiadores de acero inoxidable suaves y no abrasivos. Limpiar solo en dirección del pulido.
¡No limpiar las superficies de acero inoxidable con esponjas abrasivas ni tampoco con agentes que contengan arena, soda, ácido o cloro!
Superficies de aluminio, pintadas y de plástico:
- Emplear un paño para limpiar cristales o de microfibra suave, que no suelte pelusas. Aplicar una solución de lavavajillas o un agente limpiacristales suave sobre un paño suave y húmedo. No emplear paños secos. No emplear detergentes agresivos o que contengan ácidos o álcalis. No emplear agentes abrasivos.

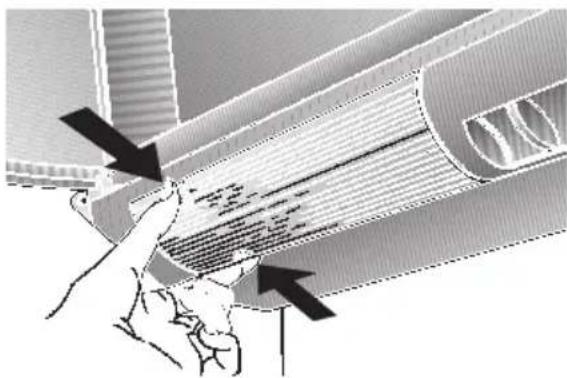

Sustituir las lámparas
- Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.
- Presionar ligeramente el recubrimiento de las lámparas en las superficies marcadas y extraerlo hacia adelante.
- Sustituir la lámpara (lámpara de uso corriente, máx. 60 W, portalámparas E 14).
- Volver a colocar el recubrimiento en su sitio.
- Introducir el cable de conexión en la toma de corriente o volver a colocar el fusible.
Averías y perturbaciones
En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica Oficial de la marca (véase al respecto la lista con las delegaciones y distribuidores oficiales).
Anote los nombres de su aparato en los espacios correspondientes. Los nombres figuran en la placa de características, a la que se accede tras desmontar el filtro antigrasa, bajo de la campana extractora.
No tire su aparato usado al vertedero. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deben entregarse en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes). Antes de deshacerse de su aparato usado, debe inutilizarlo. Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su distribuidor o administración local le informarán gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. La presente campana extractora es apropiada para trabajo con evacuación del aire al exterior o al interior (sistema de recirculación del aire). Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores. La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana: 650 mm. La campana sólo debe montarse por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo, proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor será la posibilidad de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.
Advertencias adicionales relativas a las placas de cocción o cocinas de gas:
Al realizar el montaje de las cocinas o zonas de cocción de gas, deberán respetarse estrictamente las normas y disposiciones nacionales vigentes. Asimismo, deberán respetarse las instrucciones y consejos de montaje facilitados por los fabricantes de las cocinas y aparatos de gas. La campana extractora sólo debe montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. En el montaje de las campanas extractoras por encima de una cocina o placa de cocción de gas, la distancia mínima a observar entre el borde superior de la parrilla para colocar recipientes y el borde inferior de la campana: 650 mm.

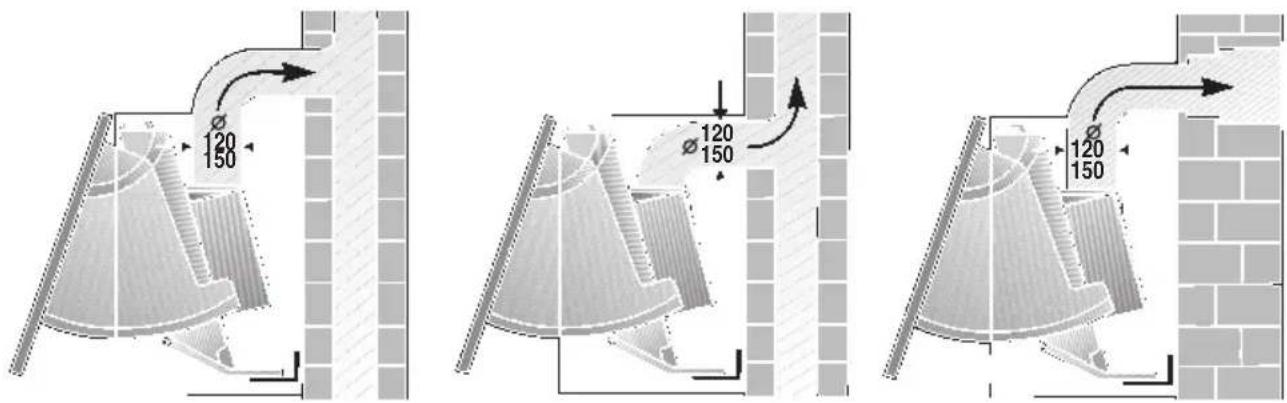

Funcionamiento con evacuación del aire al exterior
El aire de evacuación pasa a través de un conducto de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.
El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a conductos de ventilación de locales con hogares.
Para la evacuación del aire al exterior hay que cumplir las normas y disposiciones locales, regionales y nacionales vigentes en la materia.
En caso de haber pasado el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deben consultarse con el deshollinador del distrito competente.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gasoil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Esto funciona si el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos.
En caso de una insuficiente alimentación de aire, existe peligro de intoxicación a causa del retorno de los gases de combustión tóxicos al interior del recinto.
La simple existencia de una caja mural de alimentación / evacuación del aire no asegura por sí misma el cumplimiento del valor límite admisible.
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire) y dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.
Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:
Tubo de evacuación corto y liso - Menor número de codos posible - Usar en lo posible tubos de gran diámetro, así como codos de gran tamaño. El uso de tubos de evacuación largos y de superficie basta, así como de gran cantidad de codos o codos de diámetro pequeño, impide que la campana alcance sus prestaciones óptimas, además de provocar un aumento del nivel sonoro durante su funcionamiento. Tubos redondos:
Se aconseja emplear tubos con un diámetro interior de 150 mm, siendo el diámetro mínimo admisible de 120 mm.
Los canales planos deben poseer una sección interior equivalente a la de los tubos redondos. Los canales planos no deben poseer puntos de desvío agudos. Diámetro 120 mm, aprox. 113 cm2. Diámetro 150 mm, aprox. 177 cm2. En caso de usar tubos con diferentes diámetros: colocar una tira estanqueizante. Al trabajar con sistemas de evacuación del aire al exterior: procurar una suficiente alimentación de aire.

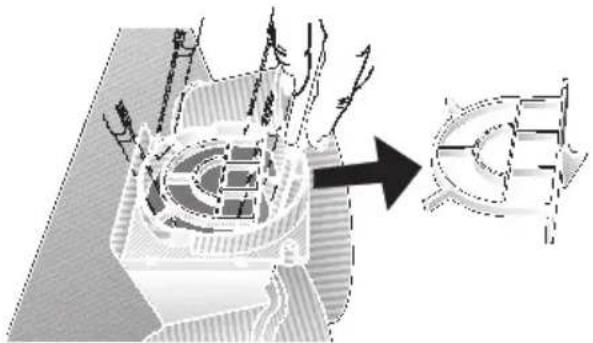

En caso de funcionar con evacuación del aire al exterior, recortar primero la rejilla de ventilación en el empalme de evacuación del aire de la campana.
Si la campana extractora trabaja con sistemas de evacuación del aire al exterior, deben montarse una válvula antirretorno, en caso de no estar esta ya incorporada en el tubo de evacuación del aire o en la caja mural.
En caso de no incorporar la presente campana extractora dicha válvula antirretorno, deberá adquirirse en el comercio especializado.

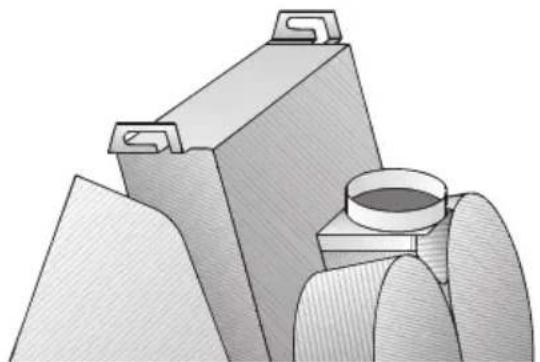

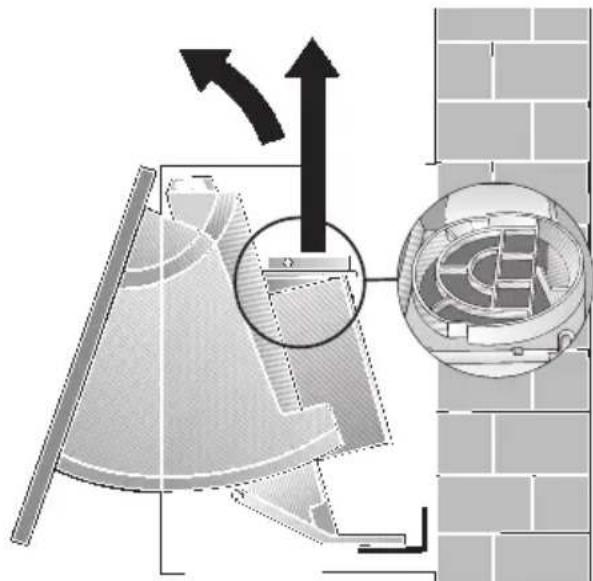

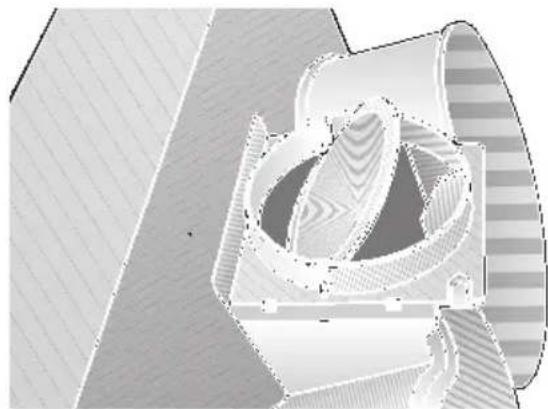

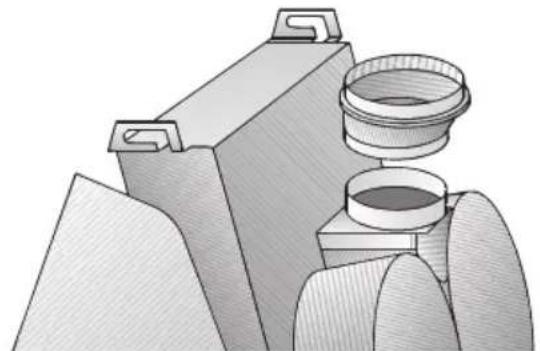

Montaje de la válvula antirretorno:
Encajar la válvula antirretorno en los soportes correspondientes que incorpora el empalme de evacuación del aire de la campana.
Si el aire es evacuado pasando a través de la pared exterior, deben utilizar una caja mural telescópica.

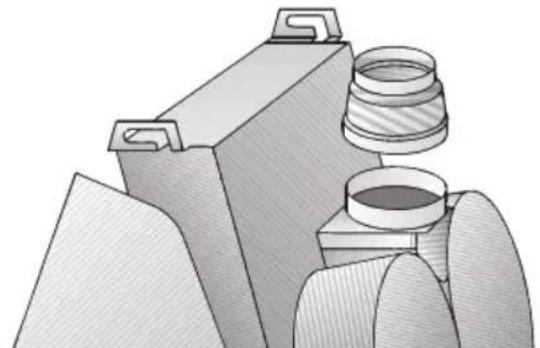

Conexión de tubos de evacuación con diámetro de 100 mm:
Empalmar el tubo reductor (suministrado con la campana extractora o bien disponible en el comercio especializado) en la salida de aire. Fijar a continuación el tubo de evacuación al tubo reductor.
Conexión de tubos de evacuación con diámetro de 120 mm:
Fijar directamente el tubo de evacuación del aire en la salida de aire.
Conexión de tubos de evacuación con diámetro de 150 mm:
Empalmar el tubo de ampliación (suministrado con la campana extractora o bien disponible en el comercio especializado) en la salida de aire. Fijar a continuación el tubo de evacuación al tubo reductor.
En caso de incorporar el aparato una válvula antirretorno, verificar su funcionamiento.
Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)
(Con filtro de carbón activo en caso de no existir posibilidad de evacuación del aire al exterior)
El aire, una vez ha sido purificado al pasar a través del filtro de carbón activo adicional, es devuelto al local.
Tras efectuar el montaje de la campana extractora, instalar el filtro de carbón activo.
(Véase el capítulo «Filtros y Mantenimiento» de las presentes instrucciones).
En caso de montar la campana extractora bajo un armario sobrepuesto, hay que procurar una suficiente evacuación del aire (sección transversal mínima 177 cm²).
Las campanas extractoras incorporan de serie una rejilla protectora en el empalme de evacuación del aire. En caso de retirar esta rejilla (por ejemplo, al instalar la campana con sistemas de evacuación del aire al exterior), hay que completar el empalme de la campana mediante una pieza reductora con rejilla de protección (véase la lista de los accesorios opcionales disponibles).
La campana extractora solo puede conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse montada lo más cerca posible de la campana.
Características eléctricas:
Las características relativas a la conexión eléctrica del aparato figuran en la placa de características del aparato, situada en el interior de la campana y a la que se puede acceder tras desmontar el marco del filtro.
En caso de reparación de la campana, desconectar siempre el aparato de la red eléctrica antes de iniciar los trabajos correspondientes.
Longitud del cable de conexión a la red eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la red eléctrica:
El aparato solo debe ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la Empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión omnipolar. Esto incluye interruptores LS y contactores.
En caso de presentar el cable de conexión del aparato daños o desperfectos, tiene que ser sustituido por el fabricante, por un técnico especializado del Servicio de Asistencia Técnica Oficial de la marca o por una persona debidamente cualificada del ramo, a fin de evitar posibles situaciones de peligro.
La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

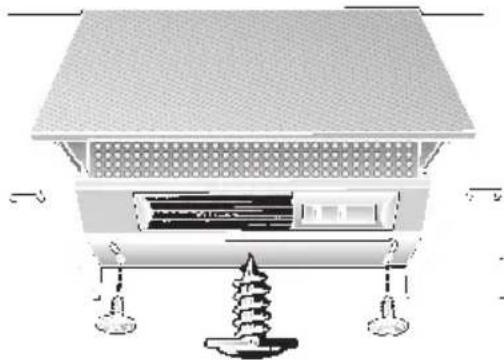

Advertencia: para el montaje final de la campana extractora (por ejemplo, al final de una fila de muebles), puede adquirirse en el comercio especializado un juego para suspensión de la pared (véase la lista de disponibles).

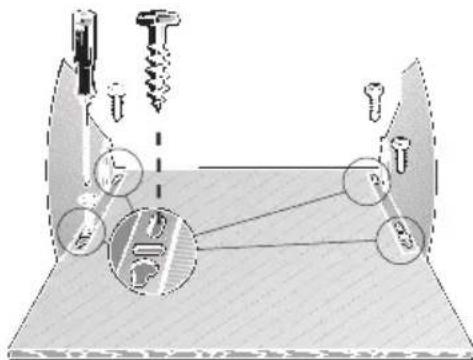

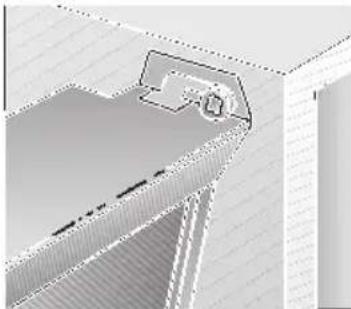

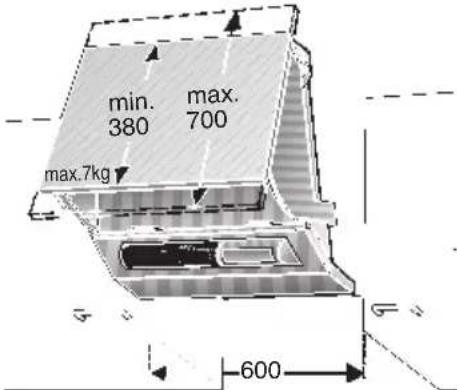

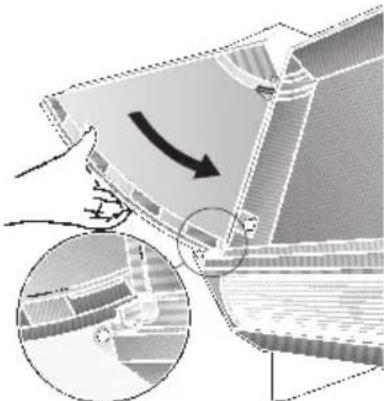

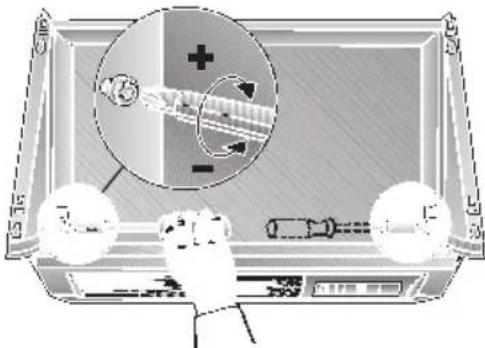

La campana extractora ha sido diseñada para su montaje entre dos armarios superiores.
- Desmontar el filtro de antigrasa (véase al respecto el capítulo «Filtros y Mantenimiento» de las presentes instrucciones).

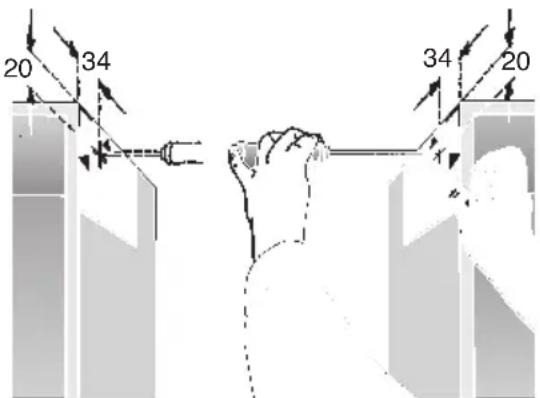

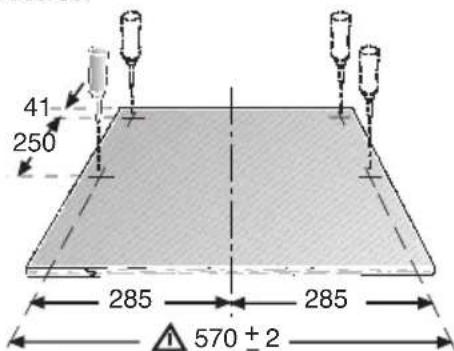

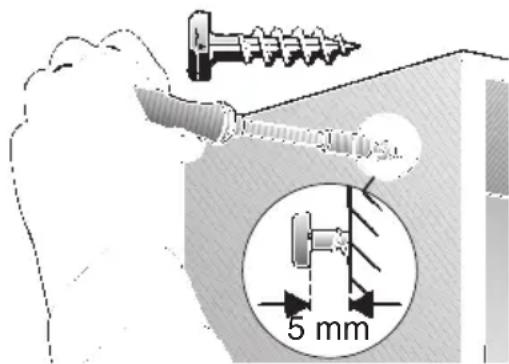

- Marcar las posiciones de los tornillos de sujeción de los laterales de los armarios con la plantilla correspondiente.
Según la altura concreta de los armarios, la campana se pueda montar a menor altura. Colocar a tal efecto la plantilla en una posición más baja.
Observar la distancia mínima de
650 mm entre la placa de cocción o cocina y la campana extractora (los tornillos de sujeción de la campana tienen que encontrarse a una distancia mínima de 1.040 mm por encima de la placa de cocción o cocina).
- Practicar un taladro con un buril (o una broca de 2 mm). Introducir y enroscar los tornillos de 5 mm en los taladros correspondientes.
Montaje
- Suspender la campana de los dos tornillos que se encontrarán en los laterales de los armarios.
- Introducir en el aparato hasta el tope las dos piezas laterales de la trampilla de la campana.
- Alinear la campana con respecto al borde delantero de los armarios de los laterales.
Atención: En caso de que la puerta del armario se mantuviera a cierta distancia con respecto al cuerpo del mueble (por ejemplo, al incorporar topes protectores de goma), deberá extraerse hacia adelante la campana extractora justamente en dicha medida.
- Marcar el emplazamiento de los tornillos de sujeción inferiores, practicar los taladros correspondientes e introducir y
enroscar los tornillos en los mismos.
- Apretar a continuación todos los tornillos de sujeción.
- Empalmar el tubo de evacuación del aire.
- Conectar la campana a la red eléctrica.
Montaje en la puerta del armario:
Espesor mínimo de la puerta: 16 mm. Altura de la puerta: 380 mm hasta 700 mm. Peso de la puerta: máx. 7 kg. Con objeto de adaptar el aparato a los armarios superiores, la puerta puede sobresalir por los lados superior e inferior de los armarios.

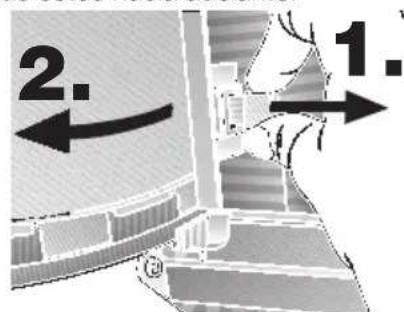

- Extraer las piezas laterales derecha e izquierda, tirando de las lengüetas de plástico rojas en el cuerpo del aparato hacia el interior del mismo. Extraer los elementos laterales tirando de ellos hacia adelante.
- Marcar los puntos de sujeción en la puerta. Las medidas para los agujeros longitudinales verticales:
Montaje
En caso de existir una divergencia entre el borde superior de la puerta y el borde superior del armario, deberán modificarse las medidas en consecuencia.
En caso de no montar la campana extractora a ras con la parte superior de los armarios, debe subirse la puerta en función de la medida correspondiente.
Observar con exactitud 570±2 mm.
- Atornillar las piezas laterales a la puerta. Prestar atención a la posición correcta izquierda - derecha.
- Montar la puerta completa en el aparato.
Los puntos de sujeción en la puerta también se pueden marcar directamente. Para ello se dejan las piezas laterales en el aparato, se coloca y alinea la puerta, marcándola por la parte posterior.
Cerciorarse de que al abrir la puerta, esta alcance los topes de ambos lados, es decir, enclave correctamente.
Las lengüetas de plástico rojas solo pueden desbloquearse si la puerta no está abierta hasta el tope.
- En función del peso de la puerta, se puede ajustar la calidad de movimiento de la puerta con ayuda de los dos tornillos situados a derecha e izquierda del cuerpo de la campana.
Giro a la derecha - menor calidad de movimiento de la puerta.
Montar la pieza de remate con la pared:
El intersticio o abertura en la pared posterior del aparato se puede recubrir con el riel de recubrimiento que acompaña al aparato.
Atornillar el riel de recubrimiento a la parte inferior de la campana con ayuda de los dos tornillos de chapa.
Volver a montar el filtro antigrasa.
En caso de tener que desmontar la puerta del armario:
Tirar de las lengüetas de plástico rojo hacia el interior del aparato. De este modo se desbloquea la puerta y se puede extraer hacia adelante.
Peso en kg
| Tipo de aparato | Evacuación del aire al exterior | Recirculación del aire |
| con 1 motor 6,5 | 7,8 | |
| con 2 motores 8 | 0 9,3 |
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.
- DESCRIPCIÓN DEL PRODUCTO MODALIDADES DE FUNCIONAMIENTO
- MODALIDADES DE FUNCIONAMIENTO
- EVACUACIÓN DEL AIRE HACIA EL EXTERIOR
- EVACUACIÓN DEL AIRE HACIA EL INTERIOR (SISTEMA DE RECIRCULACIÓN DEL AIRE)
- ADVERTENCIAS IMPORTANTES
- PLACAS DE COCCIÓN DE GAS/COCINAS DE GAS
- CONECTAR EL VENTILADOR
- DESCONECTAR EL VENTILADOR
- PRIMERA POSIBILIDAD
- SEGUNDA POSIBILIDAD
- ILUMINACIÓN
- ¡ATENCIÓN
- IMPORTANTE
- SUSTITUIR EL FILTRO ANTIGRASA DE FIELTRO
- EVACUACIÓN DEL FILTRO ANTIGRASA DE FIELTRO USADO
- FILTRO ANTIGRASA METÁLICO
- ¡IMPORTANTE
- LIMPIEZA DEL FILTRO ANTIGRASA METÁLICO
- DESMONTAR LOS FILTROS ANTIGRASA
- MONTAR LOS FILTROS ANTIGRASA
- FILTRO DE CARBÓN ACTIVO
- MONTAR Y DESMONTAR EL FILTRO
- SUSTITUIR EL FILTRO DE CARBÓN ACTIVO
- EVACUACIÓN DEL FILTRO DE CARBÓN ACTIVO USADO
- LIMPIEZA Y CUIDADOS
- SUPERFICIES DE ACERO INOXIDABLE
- SUPERFICIES DE ALUMINIO, PINTADAS Y DE PLÁSTICO
- SUSTITUIR LAS LÁMPARAS
- AVERÍAS Y PERTURBACIONES
- MONTAJE DE LA VÁLVULA ANTIRRETORNO
- CARACTERÍSTICAS ELÉCTRICAS
- MONTAJE
- MONTAJE EN LA PUERTA DEL ARMARIO
- MONTAR LA PIEZA DE REMATE CON LA PARED
- EN CASO DE TENER QUE DESMONTAR LA PUERTA DEL ARMARIO
Marca : NEFF
Modelo : D2664X0GB
Categoría : Campana extractora
