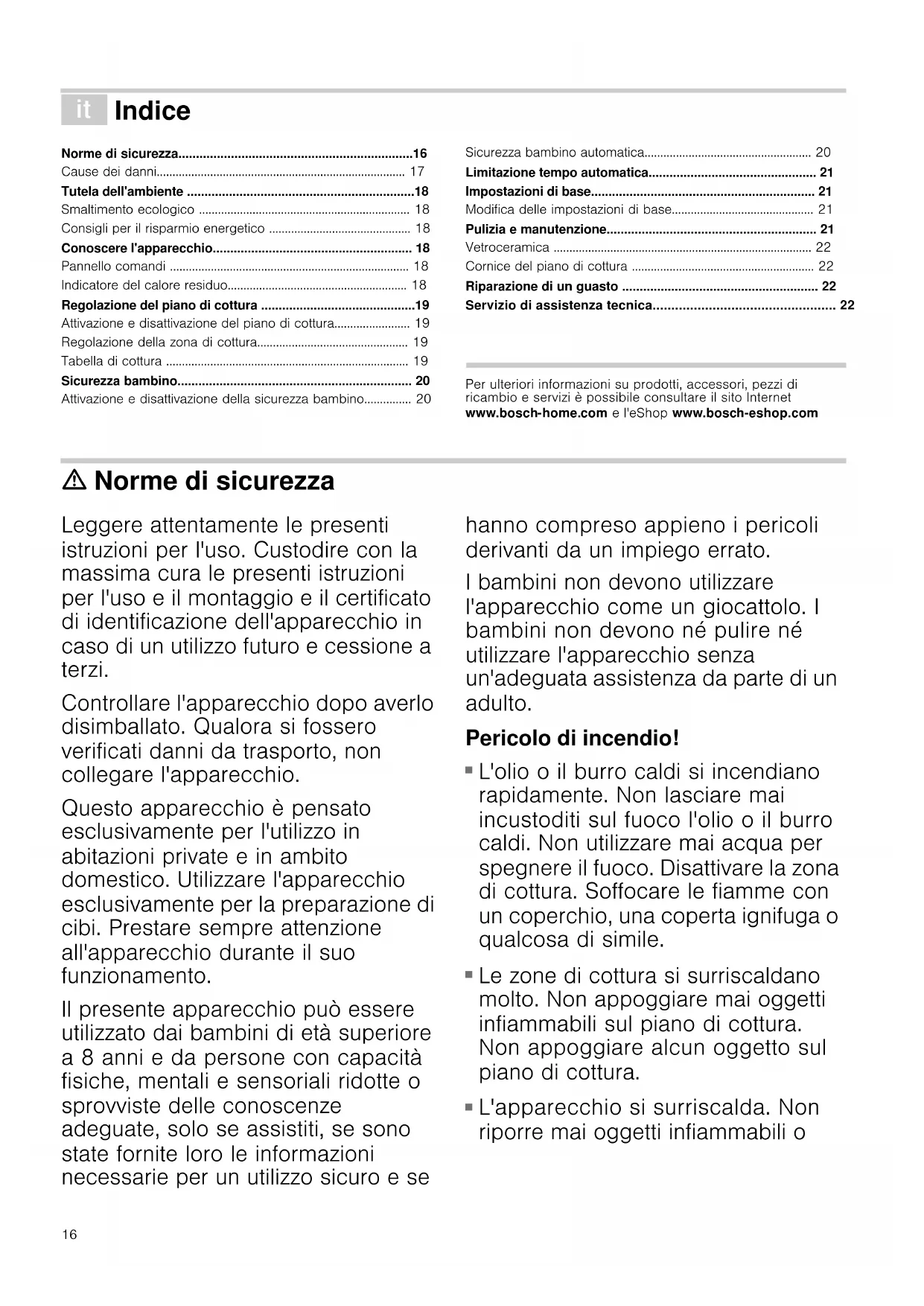

• Ne placez pas de casseroles chaudes près du bandeau de commande ou sur celui-ci B 070 222 141 FR 01 40 10 11 00 CH 0848 840 04016 â Indice [it] Istruzioni per l’uso Norme di sicurezza...................................................................16 Cause dei danni............................................................................... 17 Tutela dell'ambiente .................................................................18 Smaltimento ecologico ................................................................... 18 Consigli per il risparmio energetico ............................................. 18 Conoscere l'apparecchio......................................................... 18 Pannello comandi ............................................................................ 18 Indicatore del calore residuo......................................................... 18 Regolazione del piano di cottura ............................................19 Attivazione e disattivazione del piano di cottura........................ 19 Regolazione della zona di cottura................................................ 19 Tabella di cottura ............................................................................. 19 Sicurezza bambino................................................................... 20 Attivazione e disattivazione della sicurezza bambino............... 20 Sicurezza bambino automatica..................................................... 20 Limitazione tempo automatica................................................ 21 Impostazioni di base................................................................ 21 Modifica delle impostazioni di base............................................. 21 Pulizia e manutenzione............................................................ 21 Vetroceramica .................................................................................. 22 Cornice del piano di cottura .......................................................... 22 Riparazione di un guasto ........................................................ 22 Servizio di assistenza tecnica................................................. 22 Produktinfo Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.bosch-home.com e l'eShop www.bosch-eshop.com ã=Norme di sicurezza Leggere attentamente le presenti istruzioni per l'uso. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio e il certificato di identificazione dell'apparecchio in caso di un utilizzo futuro e cessione a terzi. Controllare l'apparecchio dopo averlo disimballato. Qualora si fossero verificati danni da trasporto, non collegare l'apparecchio. Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Utilizzare l'apparecchio esclusivamente per la preparazione di cibi. Prestare sempre attenzione all'apparecchio durante il suo funzionamento. Il presente apparecchio può essere utilizzato dai bambini di età superiore a 8 anni e da persone con capacità fisiche, mentali e sensoriali ridotte o sprovviste delle conoscenze adeguate, solo se assistiti, se sono state fornite loro le informazioni necessarie per un utilizzo sicuro e se hanno compreso appieno i pericoli derivanti da un impiego errato. I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio senza un'adeguata assistenza da parte di un adulto. Pericolo di incendio!

L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile. Pericolo di in cendi o!

Le zone di cottura si surriscaldano molto. Non appoggiare mai oggetti infiammabili sul piano di cottura. Non appoggiare alcun oggetto sul piano di cottura. Pericolo di in cendi o!

L'apparecchio si surriscalda. Non riporre mai oggetti infiammabili o17 spray nei cassetti sotto il piano di cottura. Per icolo di incendio !

Il piano di cottura si spegne e non reagisce più ai comandi; potrebbe riaccendersi da solo in un secondo momento. Disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. Pericolo di scottature!

Le zone di cottura e le superfici vicine si surriscaldano molto. Non toccare mai le superfici ad alta temperatura. Tenere lontano i bambini al di sotto degli 8 anni. Per icolo di scottat ure!

Il piano di cottura riscalda ma l'indicatore non funziona Disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. Pericolo di scariche elettriche!

Rotture, incrinature o crepe nella vetroceramica possono causare scariche elettriche. Disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. Pericol o di scariche el ettriche!

Il sistema di pulizia con il vapore può causare scariche elettriche. Non utilizzare dispositivi a getto di vapore. Pericol o di scariche el ettriche!

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni devono essere effettuate esclusivamente da personale tecnico del servizio di assistenza da noi adeguatamente istruito. Qualora l'apparecchio fosse difettoso, disattivare il fusibile nella scatola dei fusibili. Pericolo di lesioni! Se tra il fondo della pentola e la zona di cottura è presente del liquido, le pentole possono improvvisamente "saltare in aria". Tenere sempre asciutti la zona di cottura e il fondo delle pentole. Cause dei danni Attenzione! ■ I fondi ruvidi di pentole e padelle graffiano la vetroceramica. ■ Non lasciare pentole vuote sulle zone di cottura accese per evitare danni. ■ Non appoggiare mai pentole e padelle calde sul pannello comandi, sul campo degli indicatori o sulla cornice per evitare danni. ■ La caduta di oggetti duri o appuntiti sul piano di cottura può provocare danni. ■ Se appoggiati sulle zone di cottura calde la pellicola in alluminio o i contenitori in plastica si sciolgono. La pellicola di protezione della cucina non è adatta a questo piano di cottura. Riepilogo Nella seguente tabella sono indicati i danni più frequenti: Danni Cause Provvedimento Macchie Fuoriuscita di cibi Rimuovere subito i cibi fuoriusciti con un raschietto per vetro. Detergenti non adatti Utilizzare unicamente detergenti adatti alla vetroceramica Graffi Sale, zucchero e sabbia Non utilizzare il piano di cottura come superficie di lavoro o di appoggio I fondi ruvidi di pentole e padelle graf- fiano la vetroceramica. Controllare le proprie stoviglie. Variazioni croma- tiche Detergenti non adatti Utilizzare unicamente detergenti adatti alla vetroceramica Sfregamento delle pentole (ad es. alluminio) Sollevare pentole e padelle quando le si sposta. Fratture Zucchero, cibi molto zuccherosi Rimuovere subito i cibi fuoriusciti con un raschietto per vetro.18 Tutela dell'ambiente Disimballare l'apparecchio e smaltire la confezione nel rispetto dell'ambiente. Smaltimento ecologico Consigli per il risparmio energetico ■ Coprire sempre le pentole con un coperchio di dimensioni adatte. La cottura senza coperchio richiede molta più energia. ■ Utilizzare pentole e padelle con fondi lisci. I fondi irregolari aumentano il consumo di energia. ■ Il diametro delle pentole e delle padelle deve corrispondere alle dimensioni della zona di cottura. In modo particolare l'utilizzo sulla zona di cottura di pentole troppo piccole causa sprechi d'energia. Attenzione: spesso i produttori di stoviglie indicano il diametro superiore della pentola che solitamente è più grande di quello del fondo. ■ Per quantità di alimenti ridotte utilizzare pentole piccole. Una pentola più grande, non del tutto piena, richiede molta energia. ■ Cuocere con poca acqua per risparmiare energia e preservare le vitamine e i minerali contenuti nelle verdure. ■ Passare tempestivamente a un livello di cottura più basso.■ Utilizzare il calore residuo del piano di cottura. Nel caso di tempi di cottura prolungati, spegnere la zona di cottura già 510 minuti prima della fine prevista per la cottura. Conoscere l'apparecchio Le istruzioni per l'uso valgono per diversi piani di cottura. A pag. 2 è riportato un sommario dei modelli con relative dimensioni. Pannello comandi Superfici di comando Quando si tocca un simbolo viene attivata la funzione corrispondente. Indicatore del calore residuo Il piano di cottura è dotato di un indicatore del calore residuo per ogni zona di cottura. Se sull'indicatore compare il simbolo

• , la zona di cottura è ancora calda. Si può ad es. mantenere in caldo una pietanza piccola o sciogliere una glassa. Quando la zona di cottura si è raffreddata a sufficienza, l'indicatore si spegne. Questo apparecchio è conforme alla Direttiva europea 2002/96/CEE su apparecchi usati elettrici ed elettronici (WEEE - waste electrical and electronic equipment). La direttiva detta i termini per il ritiro e il riciclaggio degli apparecchi vecchi valido a livello europeo. ,QGLFDWRULSHU /LYHOORGLFRWWXUD³É &DORUHUHVLGXR

6XSHUILFLH GLFRPDQGRSHU ,QWHUUXWWRUHJHQHUDOH 6XSHUILFLH GLFRPDQGRSHU '6LFXUH]]DEDPELQR 6XSHUILFLH GLFRPDQGRSHU 5HJROD]LRQHGHOOLYHOORGLFRWWXUD19 Regolazione del piano di cottura In questo capitolo viene illustrato come regolare le zone di cottura. Nella tabella sono indicati i livelli e i tempi di cottura per le diverse pietanze. Attivazione e disattivazione del piano di cottura Il piano di cottura si accende e si spegne mediante l'interruttore generale. Attivazione: toccare il simbolo %. Viene emesso un segnale acustico. La spia accanto all'interruttore generale e gli indicatori ‹ si accendono. Il piano di cottura è pronto per l'uso. Disattivazione: toccare il simbolo % finché la spia accanto all'interruttore generale e gli indicatori non si spengono. Tutte le zone di cottura sono disattivate. L'indicatore del calore residuo resta acceso finché le zone di cottura non si sono sufficientemente raffreddate. Avvertenza: Il piano di cottura si disattiva automaticamente se tutte le zone di cottura rimangono spente per più di 20 secondi. Regolazione della zona di cottura Con i simboli + e - impostare il livello di cottura desiderato. Livello di cottura 1 = potenza minima Livello di cottura 9 = potenza massima Per ciascun livello di cottura è disponibile un livello intermedio contrassegnato da un punto. Impostazione del livello di cottura Il piano di cottura deve essere attivato.

1. Toccare il simbolo § finché non si illumina l'indicatore ‹

della zona di cottura desiderata. 2.Nei 10 secondi successivi, toccare i simboli + o -. Viene visualizzata l'impostazione di base. Simbolo + livello di cottura 1 Simbolo - livello di cottura 9 3.Per modificare il livello di cottura: toccare il simbolo + oppure - finché non compare il livello di cottura desiderato. Disattivazione della zona di cottura Selezionare la zona di cottura mediante il simbolo §. Toccare il simbolo + o - finché non compare ‹. Dopo circa 5 secondi viene visualizzato l'indicatore del calore residuo. Avvertenze ■ La zona di cottura si regola mediante l'attivazione e la disattivazione del riscaldamento. Anche in caso di potenza massima si attiva e si disattiva il riscaldamento. ■ Se è in funzione una sola zona di cottura è possibile regolarla senza preselezione. Tabella di cottura Nella seguente tabella sono riportati alcuni esempi. I tempi di cottura e i livelli di cottura dipendono dal tipo di alimento, dal peso e dalla qualità del cibo. Pertanto sono possibili variazioni. Mescolare regolarmente i cibi cremosi mentre vengono riscaldati. Iniziare la cottura con il livello di cottura 9.

Livello di cottura a fuoco lento Durata della cottura a fuoco lento in minuti Sciogliere Cioccolato, glassa, burro, miele gelatina 1-2 1-2

Riscaldare e mantenere in caldo Minestra (ad es. minestra di lenticchie) Latte** Salsicce riscaldate** in acqua 1-2 1.-2. 3-4

• Prosecuzione della cottura senza coperchio ** Senza coperchio20 Sicurezza bambino Con la sicurezza bambino è possibile evitare che i bambini attivino il piano di cottura. Attivazione e disattivazione della sicurezza bambino Il piano di cottura deve essere disattivato. Attivazione: toccare il simbolo D per circa 4 secondi. La spia accanto al simbolo D si accende per 10 secondi. Il piano di cottura è bloccato. Disattivazione: toccare il simbolo D per circa 4 secondi. Il blocco viene così rimosso. Sicurezza bambino automatica Con questa funzione la sicurezza bambino viene attivata automaticamente dopo lo spegnimento del piano di cottura. Attivazione e disattivazione Nel capitolo Impostazioni di base viene illustrato come inserire la sicurezza bambino automatica. Bollire, cuocere a vapore, stufare Riso (con doppia quantità di acqua) Riso al latte Patate lesse (con buccia) Patate lesse in acqua salata Pasta Pasticci, minestre Verdure Verdure, surgelate Cuocere nella pentola a pressione 2-3 1.-2. 4-5 4-5 6-7* 3.-4. 2.-3. 3.-4. 4-5 15-30 min. 25-35 min. 25-30 min. 15-25 min. 6-10 min. 15-60 min. 10-20 min. 10-20 min.

Brasare Involtini Stufato Gulasch 4-5 4-5 2.-3. 50-60 min. 60-100 min. 50-60 min Cuocere in padella** Fettina, naturale o impanata Fettina, surgelata Cotoletta, naturale o impanata Bistecca (spessore 3 cm) Petto di pollo/tacchino (spessore 2 cm) Petto di pollo/tacchino, surgelato Pesce e filetto di pesce naturale Pesce o filetto di pesce impanato Pesce o filetto di pesce impanato e surgelato, ad es. bastoncini di pesce Scampi e gamberetti Pietanze surgelate cotte in padella Torte flambé Omelette Uova al tegamino 6-7 6-7 6-7 7-8 5-6 5-6 5-6 6-7 6-7 7-8 6-7 6-7 3.-4. 5-6 6-10 min. 8-12 min. 8-12 min. 8-12 min. 10-20 min 10-30 min. 8-20 min. 8-20 min. 8-12 min. 4-10 min. 6-10 min progressivamente progressivamente 3-6 min. Friggere (friggere** 150-200g per porzione progressivamente in 1-2 l di olio) Prodotti surgelati, ad es. patate fritte, bocconcini di pollo Crocchette Polpette Carne, ad es. porzioni di pollo Pesce impanato o in pastella di birra Verdure, funghi impanati o in pastella di birra Pasticcini, ad<es. krapfen/frittelle dolci, frutta in pastella di birra 8-9 7-8 7-8 6-7 5-6 5-6 4-5

Livello di cottura a fuoco lento Durata della cottura a fuoco lento in minuti

• Prosecuzione della cottura senza coperchio ** Senza coperchio21 Limitazione tempo automatica Se una zona di cottura è in funzione da molto tempo e non si modifica l'impostazione, viene attivata la limitazione tempo automatica. Il riscaldamento della zona di cottura si interrompe. Sull'indicatore delle zone di cottura lampeggiano alternativamente il simbolo ” e ‰. Se viene toccata una superficie di comando qualsiasi, l'indicatore si spegne. È possibile effettuare una nuova impostazione. L'attivazione della limitazione di tempo dipende dal livello di cottura impostato (da 1 a 10 ore). Impostazioni di base L'apparecchio è dotato di varie impostazioni di base che possono essere adeguate alle abitudini individuali dell'utente. Modifica delle impostazioni di base Il piano di cottura deve essere disattivato. 1.Attivare il piano di cottura. 2.Durante i 10 secondi successivi, toccare il simbolo D per 4 secondi Sul display delle zone di cottura anteriori compare

3.Toccare il simbolo D finché sul display non viene visualizzato l'indicatore desiderato. 4.Toccare il simbolo + finché sul display non viene visualizzata l'impostazione desiderata. 5.Toccare il simbolo D per 4 secondi. L'impostazione è attivata. Disattivazione Per uscire dal menu delle impostazioni di base disattivare il piano di cottura dall'interruttore generale ed effettuare nuovamente le impostazioni. Pulizia e manutenzione Le avvertenze contenute in questo capitolo sono di aiuto nella pulizia e nella cura del piano di cottura. I detergenti adatti sono disponibili presso il servizio di assistenza clienti o nel nostro eshop. Indicatore Funzione

Sicurezza bambino automatica ‹ Disattivata.* ‚ Attivata.

Segnale acustico ‹ Segnale di conferma e segnale di utilizzo improprio non attivi. ‚ Solo segnale di utilizzo improprio attivo. ƒ Segnale di conferma e segnale di utilizzo improprio attivi.*

Limitazione tempo automatica ‹ Impostazione di base Spegnimento dopo 1 10 ore. ‚ Impostazione di base dimezzata Spegnimento dopo 0,5 5 ore ƒ Impostazione di base ridotta a un quarto Spegnimento dopo 0,25 2,5 ore

Ripristino impostazione di base ‹ Disattivato. ‚ Attivato.

• Impostazione di base22 Vetroceramica Pulire accuratamente il piano di cottura dopo ogni utilizzo per evitare che i residui di cibo si incrostino. Pulire il piano di cottura solo quando si è completamente raffreddato. Utilizzare unicamente detergenti adatti alla vetroceramica. Osservare le istruzioni per la pulizia indicate sulla confezione. Non utilizzare: ■ detersivi per piatti (lavaggio a mano) non diluiti ■ detergenti per lavastoviglie ■ detersivi abrasivi ■ detergenti aggressivi come spray per il forno o smacchiatori ■ spugne abrasive ■ detergenti ad alta pressione o dispositivi a getto di vapore In caso di sporco molto ostinato è preferibile utilizzare un raschietto per vetro reperibile in commercio. Rispettare le avvertenze fornite dal produttore. Un raschietto per vetro adatto può essere richiesto anche presso il servizio di assistenza clienti o il nostro eshop. Cornice del piano di cottura Attenersi alle seguenti avvertenze in modo da non provocare danni alla cornice del piano di cottura: ■ Utilizzare solo soluzione alcalina di lavaggio calda. ■ Non utilizzare strumenti affilati o abrasivi. ■ Non utilizzare il raschietto per vetro. Riparazione di un guasto Quando si verificano anomalie, spesso si tratta di guasti facilmente risolvibili. Prima di rivolgersi al servizio di assistenza tecnica, prestare attenzione alle seguenti avvertenze. Sull'indicatore delle zone di cottura lampeggia -: Se al momento del collegamento elettrico dell'apparecchio o dopo un'interruzione di corrente, sull'indicatore delle zone di cottura lampeggia , significa che l'elettronica è disturbata dalla luce. Coprire brevemente con la mano la superficie di comando per risolvere l'anomalia. Servizio di assistenza tecnica Il nostro servizio di assistenza tecnica è a completa disposizione per eventuali riparazioni dell'apparecchio. Codice del prodotto (E) e numero di produzione (FD): Quando ci si rivolge al servizio di assistenza tecnica bisogna indicare il codice del prodotto (E) e il numero di produzione (FD) dell'apparecchio. La targhetta di identificazione con i relativi numeri si trova nel certificato di identificazione dell'apparecchio. Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del tecnico del servizio di assistenza non è gratuito anche se effettuato durante il periodo di garanzia. Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti. Ordine di riparazione e consulenza in caso di guasti Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati e con pezzi di ricambio originali per il vostro elettrodomestico. Indicatore Anomalia Provvedimento Nessuno La fornitura di energia elettrica è sospesa. Controllare il fusibile generale dell'impianto elettrico domestico. Controllare gli altri apparecchi elettronici per accertarsi che non si sia verificata un'inter- ruzione di corrente. “ lampeg- gia Un oggetto è posizionato sulla superfi- cie di comando. Rimuovere l'oggetto.

numero Anomalia del sistema elettronico. Spegnere l'apparecchio mediante il fusibile generale dell'impianto o l'interrut- tore differenziale (salvavita) all'interno della scatola dei fusibili e riaccenderlo dopo ca. 30 secondi. Se l'indicazione compare di nuovo, contattare il servizio di assistenza tecnica.

Il sistema elettronico si è surriscaldato e ha spento la zona di cottura corri- spondente. Attendere fino al completo raffreddamento del sistema elettronico. Toccare una superficie di comando della zona di cottura.*

Il sistema elettronico si è surriscaldato e ha spento tutte le zone di cottura. Attendere fino al completo raffreddamento del sistema elettronico. Toccare una superficie di comando qualsiasi.*

La zona di cottura è stata in funzione troppo a lungo e si è spenta. È possibile riaccendere subito la zona di cottura.
