KC90PRO1XA - Cappa da cucina BERTAZZONI - Manuale utente e istruzioni gratuiti

Marca	Bertazzoni
Modello	KC90PRO1XA
Tipo di prodotto	Cappa aspirante
Utilizzo	Domestico, per eliminare gli odori di cucina
Distanza di sicurezza minima	650 mm sopra il piano di cottura
Alimentazione	220-240 V, 50/60 Hz (da verificare sulla targhetta)
Classe elettrica	Classe I (messa a terra obbligatoria)
Diametro condotto di evacuazione	Minimo 120 mm
Numero di velocità motore	4 velocità (1, 2, 3, Intensiva)
Funzioni speciali	Intensiva (6 min), Delay (arresto ritardato 30 min), 24h (10 min/ora)
Illuminazione	LED (sostituzione da parte del servizio assistenza)
Telecomando	Sì, pila CR2032 (non inclusa)
Tipo di filtri	Filtri antigrasso metallici + filtro a carbone attivo (opzionale)
Manutenzione filtri antigrasso	Pulizia ogni 2 mesi, lavabili in lavastoviglie
Allarme saturazione filtri	Sì, dopo 100h (grasso) e 200h (carbone)
Pulizia esterna	Panno umido e detergente neutro
Pezzi di ricambio	Contattare il servizio assistenza
Pagine del manuale	60 pagine

Domande frequenti - KC90PRO1XA BERTAZZONI

Qual è la distanza di sicurezza tra la cappa e il piano di cottura?

La distanza di sicurezza minima tra il piano di cottura e la cappa è di 650 mm. Se il manuale del piano di cottura indica una distanza superiore, questa deve essere rispettata.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Sono lavabili in lavastoviglie.

Come sostituire la pila del telecomando?

Il telecomando utilizza una pila CR2032 (3V) non inclusa. Aprire il vano pile, sostituire la pila esaurita rispettando la polarità, quindi richiudere. Non gettare le pile usate nell'ambiente.

Cosa fare se la spia di allarme dei filtri si accende?

La spia S1 fissa indica che i filtri antigrasso metallici devono essere lavati (dopo 100h di funzionamento). La spia S1 lampeggiante indica che il filtro a carbone attivo deve essere sostituito (dopo 200h). Dopo la manutenzione, resettare l'allarme premendo T3 per 2 secondi (tutti i carichi spenti).

Come attivare la funzione Intensiva?

Premere il tasto T4 per avviare la velocità Intensiva. Questa velocità dura 6 minuti poi torna automaticamente alla velocità precedente. Se il motore era fermo, si spegne dopo 6 minuti.

Posso usare la cappa contemporaneamente ad apparecchi a gas?

Sì, ma è necessario garantire una ventilazione sufficiente dell'ambiente. La pressione negativa non deve superare 0,04 mbar per evitare il riflusso dei gas.

Cosa fare in caso di guasto della cappa?

Controllare prima l'alimentazione elettrica. Se il cavo è danneggiato, farlo sostituire dal produttore o da un tecnico autorizzato. Per qualsiasi altro guasto, contattare il servizio assistenza.

Come installare la cappa?

L'installazione deve essere eseguita da un tecnico competente. Rispettare la distanza di sicurezza di 650 mm, utilizzare le viti fornite e assicurarsi che l'evacuazione dell'aria sia conforme alle norme locali. La cappa deve essere messa a terra.

La cappa può essere utilizzata da bambini?

Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni sotto sorveglianza. I bambini non devono giocare con l'apparecchio. La pulizia non deve essere effettuata da bambini senza sorveglianza.

Come resettare l'allarme dei filtri?

Per resettare l'allarme dei filtri antigrasso, premere il tasto T3 per 2 secondi quando il motore e l'illuminazione sono spenti. Il led S1 lampeggia 3 volte per confermare.

MANUALE UTENTE KC90PRO1XA BERTAZZONI

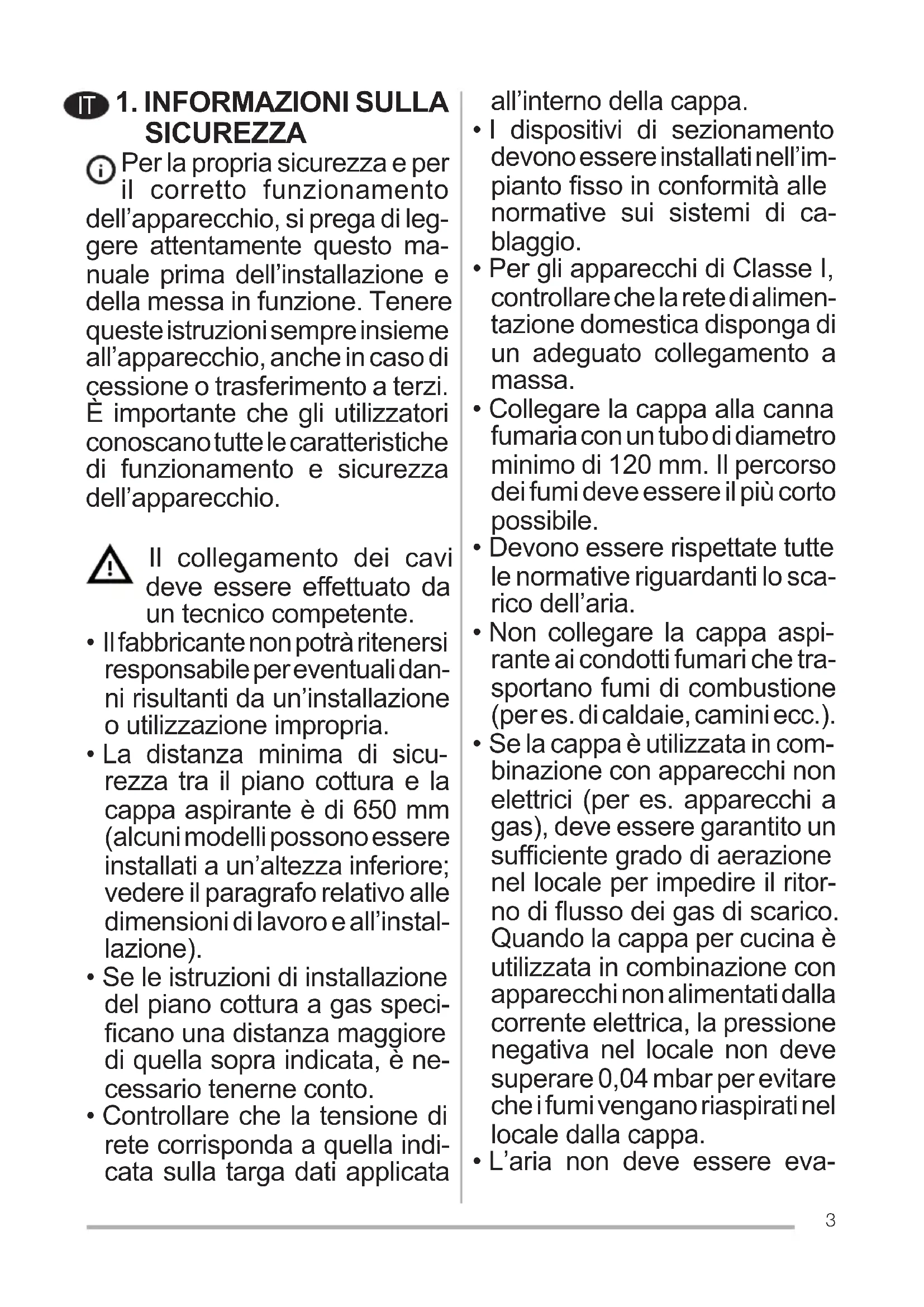

IT 1. INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessiono o trasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.
- Il fabbricante non potraretinenersi responsabile pereventualidanni risultanti da uninstallazione outilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcunimodelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'inistaltazione).
- Se le istruzioni di installmente del piano cottura a gas specificano una distanza magiore di quella sopraindicata, è necessario tenerneconto.
- Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controlling che la rete di alimentazione domestica dispona di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi-rante ai condotti fumari che trasportano fumi di combustione (peres. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere eva

cuataattraverso un condotto utilizzato per lo scarico dei fumi da appearecchi di combustione alimentati a gas o altri combustibili.

• Il cavodi alimentazione, sedaneggiato, delve essere sostituito dal fabbricante o da un technique del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persona con ridotte disponà psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuateda bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio nondeveessere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o

altricombustibili(nonapplicable ad apparecchi che scaricano unicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il risciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul risciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla escludivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

4.COMANDI

Luci Led Funzione
L - Accende/Spegni le luci alla massima luminosità.
T1 Fisso Accende/Spegni il motore alla prima velocità.
Lampeggiante Funzione 24h: Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva il motore alla modalità Ricambio Aria 24h, una velocità che consente un'aspirazione di 10 minuti agli ora, per un ciclo di 24 ore. Non è attivabile se attive la modalità Intensiva o Delay.
T2 Fisso Accende il motore alla seconda velocità.
Lampeggiante Funzione Delay: Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Motore, delle Ventole e dell'Illuminazione ridartato di 30'). Non attivabile con Intensiva o 24h accesi.
T3 Fisso Accende il motore alla terza velocità.
- Tenendo premuto il tasto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset dell'allarme saturazione Filtri, visualizzando il trio lampeggio del Led S1.
T4 Fisso Accende il motore alla velocità Intensiva. Questa velocità è temporizzata a 6 minuti. Terminato il tempo, ilsystema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.
- Tenendo premuto il tasto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l'allarme dei Filtri al Carbone attivo visualizzando un doppio lampeggio dei 4 Led dei tasti. Per disattivarlo, si preme di nuovo il tasto per altri 2 secondi visualizzando un lampeggio singolo dei 4 Led dei tasti.
S1 Fisso Segnala l'allarme saturazione Filtri Antigrasso metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.
Lampeggiante Segnala, quando è arrivato, l'allarme saturazione Filtri Antiodore al Carbone Attivo, che delve essere sostituito; devonoanche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtri Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

5. TELECOMANDO

Il telecomando è alimentato con una batteria da 3 V del tipo CR2032 (non inclusa).

Non riporre il telecomando in prossimità di fonti di calore.
Non disperdere le pile nell'ambiente, depositarle negli apposti contentitori.

	Accende e spegne il motore.
	-
	Accende/Spegni le lui.
	Attiva la funzione Intensiva.
	-
	Pressione breve: Attiva/Disattiva la funzione Delay: lo spegnimento automatico ridardato di 30'. Il display visualizza la velocità di esercizio e il punto in basso a destra lampeggia una volta al secondo.Premuto per 2 secondi, Attiva/Disattiva la funzione 24h: attiva il motore alla prima velocità e consente un'aspirazione di 10 minuti agli ora. Sul display viene visualizzato il numero 24 e il punto in basso a destra lampeggia una volta al secondo.
	-
+	Incrementa la velocità di esercizio del motore.
=	Decremente la velocità di esercizio del motore.

6. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
