KC90PRO1XA - Liesituuletin BERTAZZONI - Ilmainen käyttöohje ja opas

Merkki	Bertazzoni
Malli	KC90PRO1XA
Tuotetyyppi	Liesituuletin
Käyttötarkoitus	Kotitalouskäyttöön, keittiön hajujen poistoon
Minimi turvaetäisyys	650 mm keittotason yläpuolella
Virtalähde	220-240 V, 50/60 Hz (tarkista arvokilvestä)
Sähköluokka	Luokka I (maadoitus pakollinen)
Poistoputken halkaisija	Vähintään 120 mm
Moottorin nopeuksien määrä	4 nopeutta (1, 2, 3, Teho)
Erikoistoiminnot	Teho (6 min), Viive (30 min viivästys), 24h (10 min/tunti)
Valaistus	LED (vaihto huoltopalvelun kautta)
Kaukosäädin	Kyllä, paristo CR2032 (ei sisälly)
Suodatintyyppi	Metalliset rasvasuodattimet + aktiivihiilisuodatin (valinnainen)
Rasvasuodattimien huolto	Puhdistus 2 kuukauden välein, pesukoneen kestäviä
Suodatinten kyllästymishälytys	Kyllä, 100 tunnin (rasva) ja 200 tunnin (hiili) jälkeen
Ulkopinnan puhdistus	Kostea liina ja neutraali pesuaine
Varaosat	Ota yhteyttä huoltopalveluun
Ohjekirjan sivut	60 sivua

Usein kysytyt kysymykset - KC90PRO1XA BERTAZZONI

Mikä on liesituulettimen ja keittotason välinen turvaetäisyys?

Minimi turvaetäisyys keittotason ja liesituulettimen välillä on 650 mm. Jos keittotason ohjekirjassa mainitaan suurempi etäisyys, sitä on noudatettava.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on runsasta). Ne ovat pesukoneen kestäviä.

Miten kaukosäätimen paristo vaihdetaan?

Kaukosäädin käyttää CR2032 (3V)-paristoa, joka ei sisälly. Avaa paristolokero, vaihda vanha paristo uuteen napaisuus huomioon ottaen ja sulje. Älä hävitä käytettyjä paristoja luontoon.

Mitä tehdä, jos suodatinten hälytysvalo syttyy?

Kiinteä S1-merkkivalo tarkoittaa, että metalliset rasvasuodattimet on pestävä (100 käyttötunnin jälkeen). Vilkk uva S1-merkkivalo tarkoittaa, että aktiivihiilisuodatin on vaihdettava (200 tunnin jälkeen). Huollon jälkeen nollaa hälytys painamalla T3 2 sekunnin ajan (kaikki kuormat pois päältä).

Miten tehotila aktivoidaan?

Paina T4-näppäintä käynnistääksesi tehonopeuden. Tämä nopeus kestää 6 minuuttia ja palaa sitten automaattisesti edelliselle nopeudelle. Jos moottori oli sammutettu, se sammuu 6 minuutin jälkeen.

Voinko käyttää liesituuletinta samanaikaisesti kaasulaitteiden kanssa?

Kyllä, mutta varmista riittävä ilmanvaihto huoneessa. Alipaine ei saa ylittää 0,04 mbar, jotta kaasujen takaisinvirtaus estetään.

Mitä tehdä liesituulettimen vian sattuessa?

Tarkista ensin sähkönsyöttö. Jos johto on vaurioitunut, vaihdata se valmistajan tai valtuutetun teknikon toimesta. Muissa vikatapauksissa ota yhteyttä huoltopalveluun.

Miten liesituuletin asennetaan?

Asennus on teetettävä pätevällä teknikolla. Noudata 650 mm:n turvaetäisyyttä, käytä mukana tulleita ruuveja ja varmista, että ilmanpoisto on paikallisten määräysten mukainen. Liesituuletin on maadoitettava.

Voivatko lapset käyttää liesituuletinta?

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset valvonnassa. Lapset eivät saa leikkiä laitteella. Puhdistusta eivät saa suorittaa lapset ilman valvontaa.

Miten suodatinten hälytys nollataan?

Nollaa rasvasuodattimien hälytys painamalla T3 2 sekunnin ajan, kun moottori ja valaistus ovat pois päältä. S1-ledi vilkkuu 3 kertaa vahvistuksena.

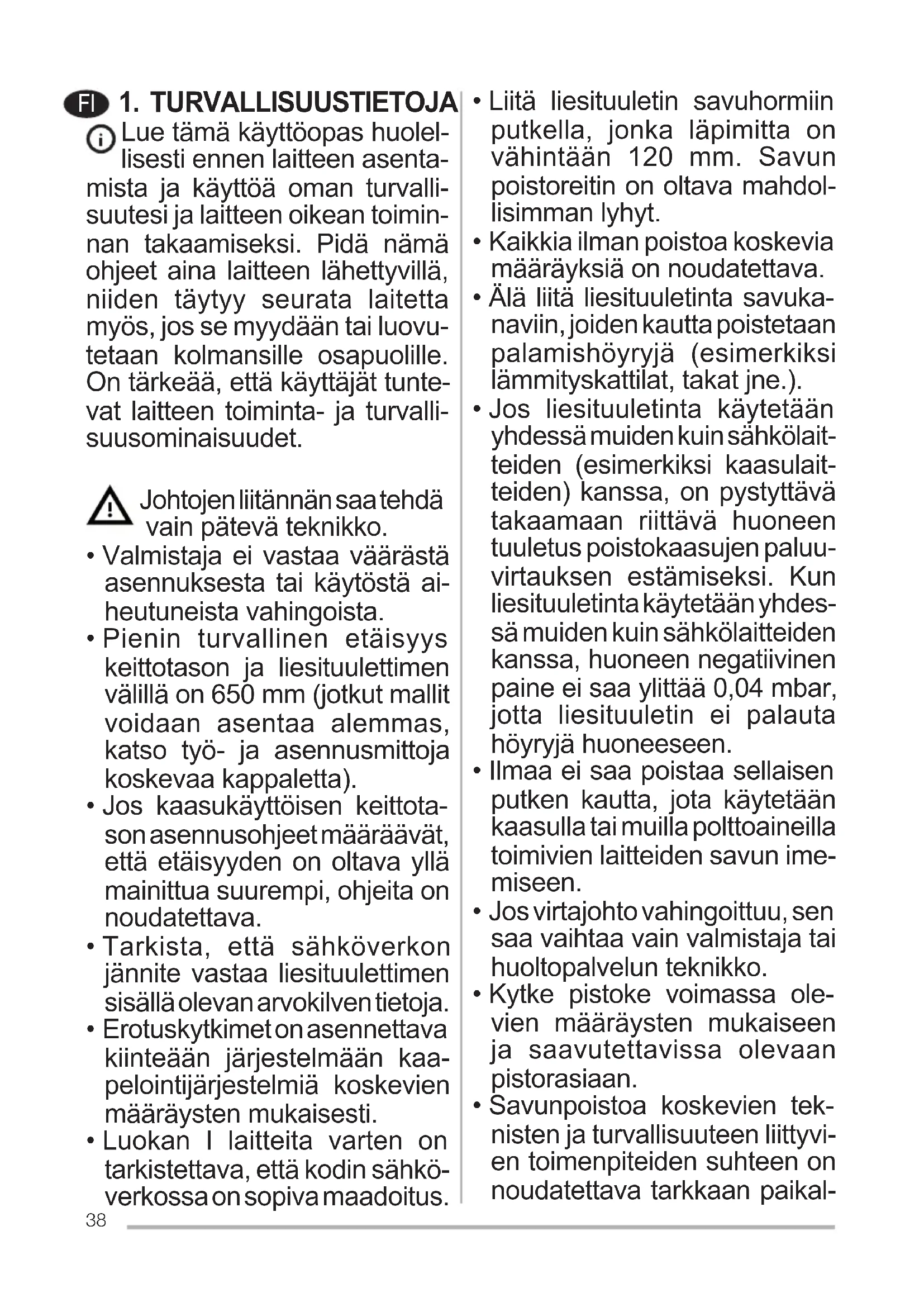

KÄYTTÖOHJE KC90PRO1XA BERTAZZONI

Lue tāmā kāyttöopas huolellisesti ennen laitteen asentamista ja kāyttöa oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pida nāma ohjeet aina laitteen lahettyvillä, niiden tāyty seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, etta kāyttajt tuntevat laitteen toiminta- ja turvallisusominaisuudet.

Johtojen liitännä saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa värästä asennuksesta tai käytõstä aihutuneista vahingoista.
• Pienin turvallinen etäisyskeittotason ja liesituulettimenvällä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukaytöisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllama mainittua suurempi, ohjeita on noudatettava.
  Tarkista,etta sahkoverkon jannite vastaa liesituulettinensisallaolevan arvokilventietoja.
• Erotuskytkimeton asennettava kiinteään järjestelmaän kaapeolointijärjestelmiä koskevien märäysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
  Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.

• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lammityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessämuiden kuin sahkolaitteiden (esimerkiki kaasulatteiden) kanssa, on pystyttvä takaamaan riittäva huoneentuuletus poistokaasujen paluuvirtauksen体系建设. Kun liesituuletinta käytetään yhdessämuiden kuin sahkolaitteiden kanssa, huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta hóyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla polittoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sensaa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien märäysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liittyvi-en toimenpiteiden suhteen on noudatettava tarkkaan paikal

listen viranomaisten antamia maarayksia.

VAROITUS: Poista suojakalvotennen liesituulettimen asentamista.
- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näden ohjeiden mukaisesti, voiaiheutua sahköiskuvaara.
- Alä katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).
- Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
- Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilottai kokemattomat ja taitamattomat henkilott saavat kaytttaa tata laitetta vain, jos heita valvo-taan ja heille on annettu tiedot laitteen turvallisesta kaytostä ja siihen liittyvistā vaaroista. Varmista, etteivat lapset pääse leikkimään laitteella. Lapset eivat saa tehdä kayttäjan puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
- Valvo lapsia ja varmista, et teivat he paase leikkimään laitteella.
Tata laitetta eivat saa kayttaa henkilot (lapset mukaan lukien), joiden mielen, ruumiint tai aistien terveys on heikentynyt tai joilla ei ole riittavaa kokemusta ja tietoa, elleiheit

valvota tai ole valmennetu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet maäratyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa tayty olla asianmukainen tuuletus kun liesituuletinta käytetaan samanaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka pointavat tilaan vain ilmaa).
• Merkki duotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä tavillisen kotitalousjätteen mukana. Tuote tayty toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukkeen. Varmistamalla, etta tuote havitetaan oikealla tavalla, on mahdolista auttaa valttamaan ymparistoä ja henkilöden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vaäränlaisesta havittämisetä. Lisatietoja tuotteen kierrattämisetäaat paikallsilta viranomaisila, paikallisesta jatehuollosta tai liikkeestä, josta tuote on ostetu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaankotitalouskayttoon, keittion hajuen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminpassa oleyan liesituulettimen alla.
  Säadä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikuumentunut oljy voi sytty palamaan.

3. PUHDISTUS JA HUOLTO

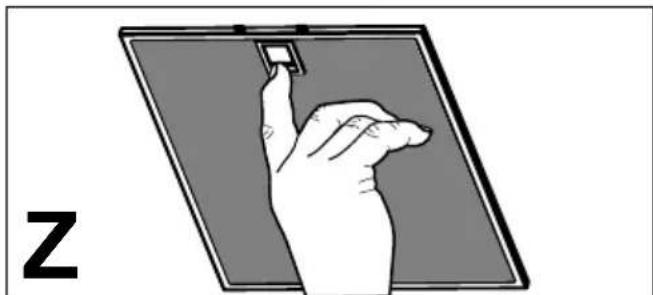

Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. OHJAIMET

S1
Painike	Merkkivalo Toiminto
L - Sytyttaa/sammuttaa valot suurimmalla kirkkaudella.
T1 Kiiinteä Käynistäa/sammuttaa moottorin ensimmäisellä nopeudella.
			Vilkkuva Toiminto 24h
					Jos pidät painiketta painettuna noin 2 sekuntia, se aktiviö/poistaa käytöstä moottorin tavassa ilmanvaihto 24h, nopeus, jolla imu toimii 10 minuuttja joka tunti 24 tunnin ajan. Käynistäminen ei ole mahdollista, jos tehonopeus tai ajastus on käytössä.
T2 Kiiinteä Käynistäa moottorin toisella nopeudella.
			Vilkkuva Ajastustoinento:
					Jos pidät painiketta painettuna noin 2 sekuntia, se aktiviö/poistaa käytöstä ajatustoiminnon (moottorin, puhaltimien ja valon automaattinen sammuminen 30 min. kuluttua). Ei käytettävissä kun tehonopeus tai 24h on toiminnassa.
T3 Kiiinteä Käynistäa moottorin kolmannella nopeudella.
			-	Jos pidät painiketta painettua noin 2 sekuntia kun kaikki toimnot (moottori ja valo) on sammutetu, tapahtuu suodattimien täytymisen hälytyksen kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.
T4 Kiiinteä Käynistäa moottorin tehonopeudella.
			- Jos pidät poin on ajastetu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaa automaattisetti aikaisemmin valitulle nopeudelle. Jos käynistät toiminnon moottorin ollessa sammutetu, märäratyn ajan kuluttua laite palaa tapaan OFF.
			- Jos pidät poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poin poidet al.
S1	Kiinteä	Osoittaa metallisten rasvasuodattimien täytymisen hälytyksen. Suodattimet täytyy pestä. Hälytys käyninstyy liesituulettimen 100 käytötunnin jälkeen.
	Vilkkuva	Osoittaa aktivoituessaan aktivihiilihajusuodattimien täytymisen hälytyksen. Suodatin täytyy vahtaa ja metalliset rasvasuodattimet täytyy pestä. Aktivihiilihajusuodattimien täytymisen hälytys käyninstyy liesituulettimen 200 käytötunnin jälkeen.

5. KAUKO-OHJAIN

Kauko-ohjain toimii paristolla 3 V typpi CR2032 (ei toimitetu).

• Alä laita kauko-ohjainta lammönlähteiden lahelle.
• Alä jata paristoja ympäristöön, vaan viene asianmukaiseen keräysastiaan.

	Käynnistätä ja sammuttaa moottorin.
	-
	Sytytätä/Sammuttaa valot.
	Aktivi tehonopeuden.
	-
	Lyhyt painallus: Aktivi/pointaa käytöstä ajastus- toiminnon: automaattisen 30 minuutin kuluttua tapahtuvan sammumisen. Näytää käytönopeuden ja oikealla alhaalla oleva piste vilkkuu kerran sekunnissa. Jos painiketta painetaan 2 sekunnin ajan, se käynnistätä/pointaa käytöstä toiminnon 24h: käynnistätä moottorin ensimmäisellä nopeudella ja salli imun 10 minuuttia tunnissa. Näytössänkyy numero 24 ja oikealla alhaalla oleva piste vilkkuu kerran sekunnissa.
	-
+	Lisää moottorin toimintanopeutta.
=	Alentaa moottorin toimintanopeutta.

6. VALAISTUS

• Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
