Marke	Bertazzoni
Modell	KC90PRO1XA
Produkttyp	Dunstabzugshaube
Verwendung	Haushalt, zur Beseitigung von Küchengerüchen
Mindestsicherheitsabstand	650 mm über der Kochfläche
Stromversorgung	220-240 V, 50/60 Hz (am Typenschild prüfen)
Elektrische Schutzklasse	Klasse I (Erdung erforderlich)
Durchmesser Abluftrohr	Mindestens 120 mm
Anzahl Motorstufen	4 Stufen (1, 2, 3, Intensiv)
Sonderfunktionen	Intensiv (6 Min.), Verzögerung (30 Min. Nachlauf), 24h (10 Min./Stunde)
Beleuchtung	LED (Austausch durch Kundendienst)
Fernbedienung	Ja, Batterie CR2032 (nicht im Lieferumfang)
Filtertyp	Metallfettfilter + Aktivkohlefilter (optional)
Wartung Fettfilter	Reinigung alle 2 Monate, spülmaschinenfest
Filteralarm	Ja, nach 100h (Fettfilter) und 200h (Aktivkohlefilter)
Reinigung Außenteile	Feuchtes Tuch und mildes Reinigungsmittel
Ersatzteile	Kundendienst kontaktieren
Seiten der Anleitung	60 Seiten

Häufig gestellte Fragen - KC90PRO1XA BERTAZZONI

Wie groß ist der Sicherheitsabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand zwischen Kochfeld und Dunstabzugshaube beträgt 650 mm. Wenn die Anleitung des Kochfelds einen größeren Abstand vorschreibt, ist dieser einzuhalten.

Wie reinigt man die Fettfilter?

Die Fettfilter müssen alle 2 Monate (bei intensiver Nutzung häufiger) gereinigt werden. Sie sind spülmaschinenfest.

Wie tauscht man die Batterie der Fernbedienung aus?

Die Fernbedienung verwendet eine CR2032 (3V) Batterie (nicht im Lieferumfang). Öffnen Sie das Batteriefach, ersetzen Sie die leere Batterie unter Beachtung der Polarität und schließen Sie es wieder. Entsorgen Sie leere Batterien nicht im Hausmüll.

Was tun, wenn die Filteralarmleuchte aufleuchtet?

Die Leuchte S1 leuchtet dauerhaft zeigt an, dass die Metallfettfilter gereinigt werden müssen (nach 100 Betriebsstunden). Die Leuchte S1 blinkt zeigt an, dass der Aktivkohlefilter ersetzt werden muss (nach 200h). Nach der Wartung setzen Sie den Alarm zurück, indem Sie T3 für 2 Sekunden drücken (bei ausgeschalteter Beleuchtung und Motor).

Wie aktiviere ich die Intensivfunktion?

Drücken Sie die Taste T4, um die Intensivstufe zu starten. Diese Stufe dauert 6 Minuten und kehrt dann automatisch zur vorherigen Stufe zurück. Wenn der Motor ausgeschaltet war, schaltet er sich nach 6 Minuten aus.

Kann ich die Dunstabzugshaube gleichzeitig mit Gasgeräten verwenden?

Ja, aber eine ausreichende Belüftung des Raumes muss gewährleistet sein. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen von Gas zu vermeiden.

Was tun bei einer Störung der Dunstabzugshaube?

Überprüfen Sie zuerst die Stromversorgung. Wenn das Netzkabel beschädigt ist, lassen Sie es vom Hersteller oder einem autorisierten Techniker ersetzen. Bei anderen Störungen wenden Sie sich an den Kundendienst.

Wie installiere ich die Dunstabzugshaube?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Halten Sie den Sicherheitsabstand von 650 mm ein, verwenden Sie die mitgelieferten Schrauben und stellen Sie eine den örtlichen Normen entsprechende Luftabfuhr sicher. Die Dunstabzugshaube muss geerdet werden.

Darf die Dunstabzugshaube von Kindern bedient werden?

Dieses Gerät kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

Wie setze ich den Filteralarm zurück?

Um den Alarm der Fettfilter zurückzusetzen, drücken Sie die Taste T3 für 2 Sekunden, während Motor und Beleuchtung ausgeschaltet sind. Die LED S1 blinkt 3 Mal zur Bestätigung.

BEDIENUNGSANLEITUNG KC90PRO1XA BERTAZZONI

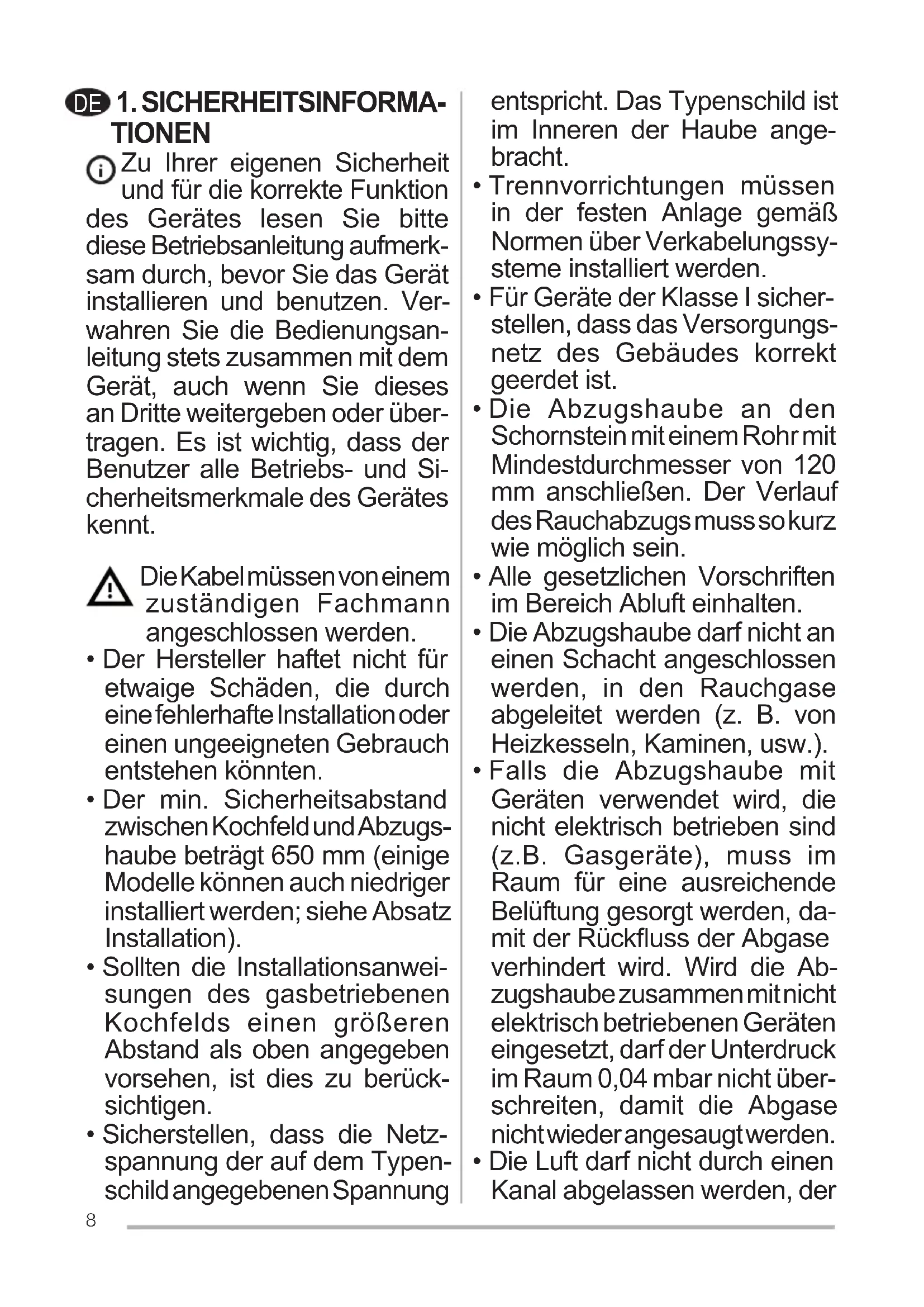

DE 1. SICHERHEITSINFORMATIONEN

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sieitte These Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie desses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

DieKabelmüssenvoneinem zuständigenFachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch einefehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht über-schreiben, damit die Abgase nicht wiederangesaugtwerden.
  Die Luft darf nicht durch einen Kanal abgelassen werden, der

als Rauchabzug für Gaserge
oder Geräte verwendet wird,
die mit anderen Brennstoffen
betriebenen werden.

• Wenndas Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprechendezugangliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevordie Haubeinstalliert wird, die Schutzfolien abziehen.
Nurfürdie Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungseinements gemäß der vorliegenden Anleitung kann zu Stromschlaggefahren führen.
- Nichtdirekt mitoptischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Aufkeinen Fall unter der Haube flambieren: Dabei konnte ein Brand entstehen.
- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen,

physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahrene eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät speien. Vom Benutzer auszuführende Reinigungsum und Wartungsarbeiten dürfennicht von Kindern ausgeführrt werden, sofern sie nicht darüber beaufsichtigt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speiten.
• Dieses Gerätdarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochensmit Kochgeräten sehr heiß werden.
Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen.Das Symbol am Produkt oder auf der Verpakkung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle fur elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätes tragdt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling这些东西 Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur fur die ihr zugedachtenZweckebenutzwerden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie

nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gesetzt werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

Taste LED Funktion

L - Schaltet die Beleuchting bei maximaler Intensität ein/aus.

T1 Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.

Blinkend 24H FunktionMit zirka 2 Sekunden langem Gedrückthalten wird der Motor bei Betriebsmodus 24h Luftstausch aktiviert/deaktiviert; bei dieser Geschwindigkeit wird während 24 Stunden jeder Stunde ein Absaugen von 10 Minuten erhögt. Der Betriebsmodus 24h ist nicht aktivierbar, wenn die Intensivgeschwindigkeit oder Delay aktiv sind.

T2 Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.

Blinkend Funktion DelayMit zirka 2 Sekunden langem Gedrückthalten wird die Funktion Delay (das um 30' verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.

T3 Bleibend Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.

- Mit zirka 2 Sekunden langem Gedrückthalten der Taste bei abgeschalten Verbrauchern (Motor+ Licht) erfolgt ein Reset des Alarms für Filtersätigung und die LED S1 blinkt drei Mal.

T4 Bleibend Schaltet den Motor bei Intensivgeschwindigkeit ein. Diese Geschwindigkeit ist auf 6 Minuten zeitgereelt. Nach Ablauf dieser Zeit keht das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestellttem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.

- Mit zirka 2 Sekunden langem Gedrückthalten der Taste bei abgeschalten Verbrauchern (Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die 4 LEDs der Tasten blinken zweimal.Zum Abstellen die Taste erneut 2 Sekunden lang drucken, die entsprechenden 4 LEDs blinken ein Mal.

S1 Bleibend Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.

Blinkend Meldet, sofern aktiviert, den Alarm für Sättigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter mösen gewaschen werden. Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.

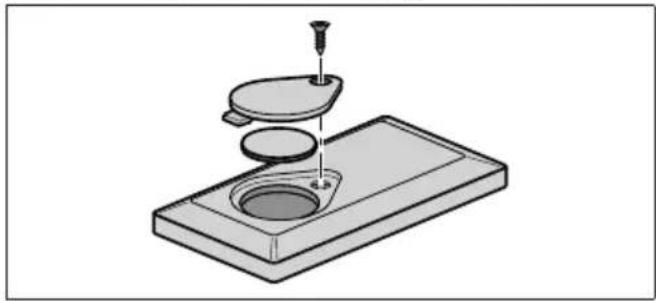

5. FERNBEDIENUNG

Die Fernbedienung wird von einer 3V-Batterie vom Typ CR2032 (nicht mitgeliefert) gespeist.

Die Fernbedienung nicht in der Naha von Wärmequellen ablegen.
- Altbatterien dürfen nicht in die Umwelt gelangen. Sie müssen über spezielle Sammelbehälter entsorgt werden.

	Schaltet den Motor ein oder aus.
	-
	Schaltet die Beleuchting ein oder aus.
	Aktiviert die Intensivgeschwindigkeit.
	-
	Kurzes Drücken: Aktiviert/Deaktiviert die Delay-Funktion: Automatisches Ausschalten mit einer Verzögerung von 30 Minuten. Das Display zeigt die Betriebsgeschwindigkeit an und der Punkt unter rechts blinkt einem pro Sekunde.2 Sekunden langes Drücken; Aktiviert/Deaktiviert die 24h Funktion: aktiviert den Motor bei der ersten Geschwindigkeitsstufe und ermöglich eine Absaugung von 10 Minuten pro Stunde.Zeigt am Display die Zahl 24 an und der Punkt unter rechts blinkt einem pro Sekunde.
	-
+	Erhöht die Betriebsgeschwindigkeit des Motors.
-	Verringerter die Betriebsgeschwindigkeit des Motors.

6. BELEUCHTUNG

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.

EN 1. SAFETY INFORMATION

Taste LED Funktion
L - Schaltet die Beleuchting bei maximaler Intensität ein/aus.
T1 Bleibend Schaltet	den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.
	Blinkend 24H FunktionMit zirka 2 Sekunden langem Gedrückthalten wird der Motor bei Betriebsmodus 24h Luftausstausch aktiviert/deaktiviert; bei dieser Geschwindigkeit wird während 24 Stunden jeder Stunde ein Absaugen von 10 Minuten erhögt. Der Betriebsmodus 24h ist nicht aktivierbar, wenn die Intensivgeschwindigkeit oder Delay aktiv sind.
T2 Bleibend Schaltet	den Motor bei der zweiten Betriebsgeschwindigkeit ein.
	Blinkend Funktion DelayMit zirka 2 Sekunden langem Gedrückthalten wird die Funktion Delay (das um 30' verzö-gerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert. Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.
T3 Bleibend Schaltet	den Motor bei der dritten Betriebsgeschwindigkeit ein.
	- Mit zirka 2 Sekunden langem Gedrückthalten der Taste bei abgeschelteten Verbrauchern (Motor+ Licht) erfolgt ein Reset des Alarms für Filtersätigung und die LED S1 blinkt drei Mal.
T4	Bleibend	Schaltet den Motor bei Intensivgeschwindigkeit ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregt. Nach Ablauf dieser Zeit keht das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie abgestellttem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.
	- Mit zirka 2 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die 4 LEDs der Tasten blinken zweimal.Zum Abstellen die Taste erneut 2 Sekunden lang drucken, die entsprechenden 4 LEDs blinken ein Mal.
S1	Bleibend	Meldet den Alarm für Sätigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.
	Blinkend	Meldet, sofern aktiviert, den Alarm für Sätigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter themselves gewaschen werden. Der Alarm für Sätigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.
