KV90MOD1NA - Cappa da cucina BERTAZZONI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Bertazzoni
Modello	KV90MOD1NA
Dimensioni (L x P x H)	900 x 500 x 500 mm (stima)
Peso	15 kg (stima)
Alimentazione	220-240 V ~ 50/60 Hz
Numero di velocità	3 + intensiva
Tipo di comandi	Tattili
Illuminazione	LED
Filtro antigrasso	Lavabile in lavastoviglie
Filtro a carbone	Sostituzione ogni 4 mesi in uso normale
Portata d'aria max	650 m³/h (stima)
Livello sonoro max	65 dB (stima)
Classe energetica	A (stima)
Materiale	Inox
Modalità di funzionamento	Evacuazione o ricircolo
Distanza minima dal piano di cottura	650 mm
Diametro del condotto di evacuazione	120 mm
Funzione ritardatore (Delay)	Sì, spegnimento automatico ritardato di 5 minuti
Velocità intensiva	Temporizzata 6 minuti
Manutenzione pulizia	Panno umido e detergente neutro

Domande frequenti - KV90MOD1NA BERTAZZONI

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza di sicurezza minima è di 650 mm. Se il piano di cottura a gas specifica una distanza maggiore, rispettare quella.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in uso intensivo). Possono essere lavati in lavastoviglie.

Quando sostituire il filtro a carbone?

Il filtro a carbone attivo non può essere lavato né rigenerato. Deve essere sostituito circa ogni 4 mesi di funzionamento normale.

Come utilizzare la funzione delay (spegnimento ritardato)?

Premere il tasto A per circa 2 secondi per attivare il ritardatore. La cappa si spegnerà automaticamente dopo 5 minuti. L'icona della velocità lampeggia.

Come attivare la velocità intensiva?

Premere una prima volta il tasto D per la 3a velocità, poi una seconda volta per l'intensiva temporizzata a 6 minuti. Premere di nuovo per disattivare.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare la cappa. Far sostituire il cavo dal produttore o da un tecnico autorizzato.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, in modalità ricircolo. In questo caso, utilizzare un filtro a carbone (non fornito) e installare i deflettori d'aria.

È sicuro fiammeggiare alimenti sotto la cappa?

No, è vietato fiammeggiare cibi sotto la cappa a causa del rischio di incendio.

Come sostituire l'illuminazione LED?

La sostituzione dell'illuminazione deve essere effettuata dal servizio post-vendita o da un tecnico qualificato. Contattare il produttore.

Posso installare la cappa da solo?

L'installazione elettrica e il collegamento devono essere effettuati da un tecnico competente. Seguire le istruzioni del manuale.

MANUALE UTENTE KV90MOD1NA BERTAZZONI

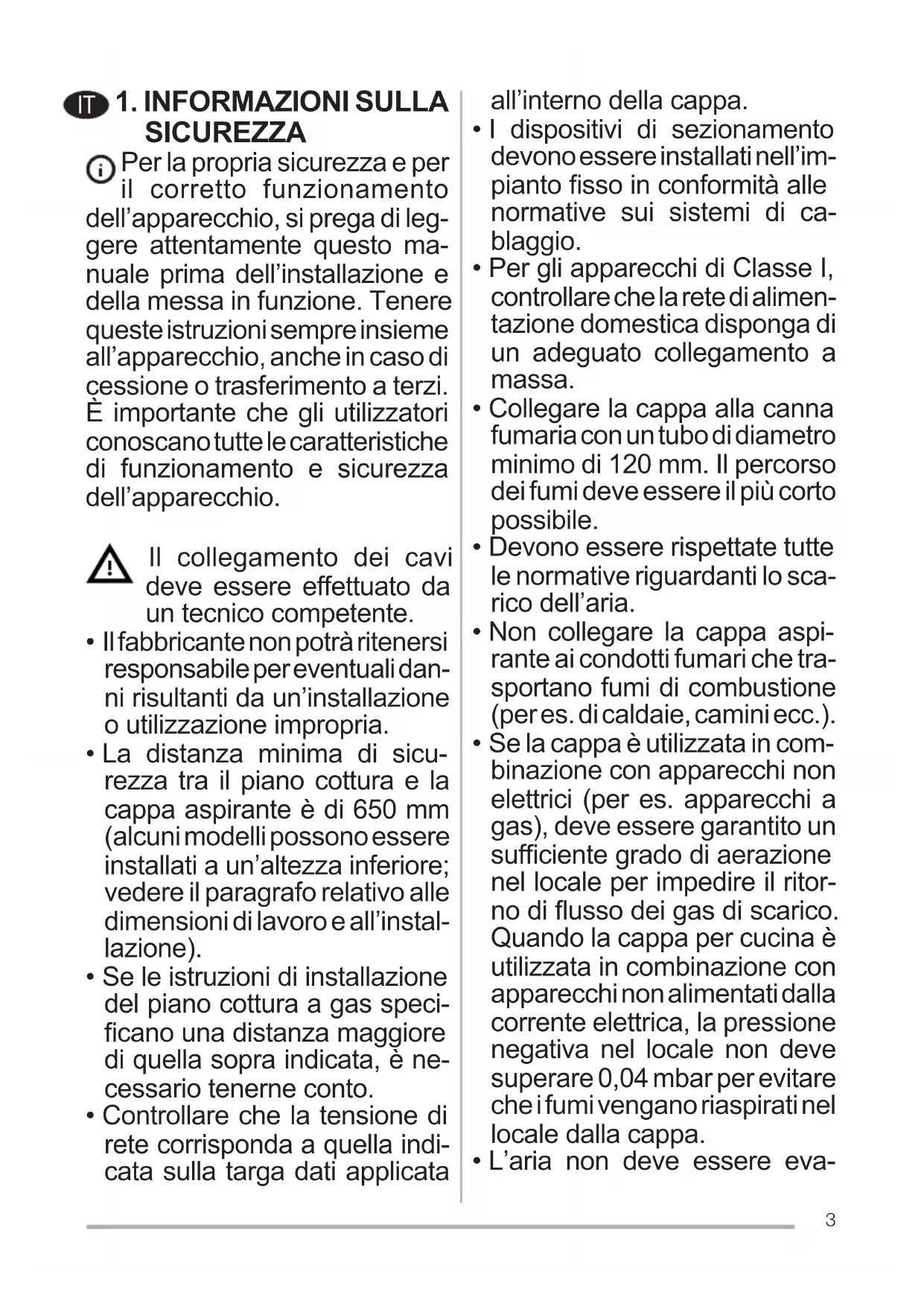

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.
- Il fabbricante non potraretinenersi responsabile pereventualidanni risultanti da uninstallazione outilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcunimodelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'inistaltazione).
- Se le istruzioni di installmente del piano cottura a gas specificano una distanza magiore di quella sopraindicata, è necessario tenerneconto.
- Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controlling che la rete di alimentazione domestica dispona di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi-rante ai condotti fumari che trasportano fumi di combustione (peres. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumivengano riaspirati nel locale alla cappa.
  L'aria non deve essere eva

cuataattraverso un condotto utilizzato per lo scarico dei fumi da appearecchi di combustione alimentati a gas o altri combustibili.

• Il cavodi alimentazione, sedaneggiato, delve essere sostituito dal fabbricante o da un technique del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persona con ridotte disponà psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuateda bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o

altricombustibili(nonapplicableadapparecchiche scaricanounicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il risciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul risciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

• Ilaggio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito agli 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

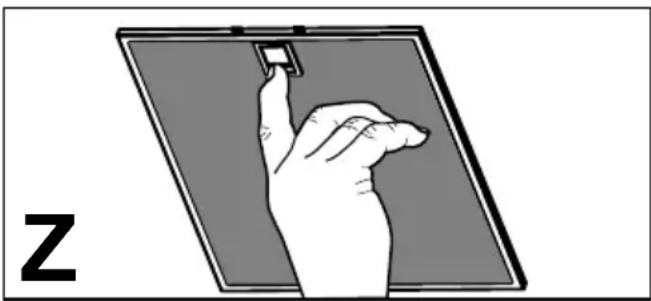

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

4.COMANDI

Tasto	Funzione Led
A	Accende e spegne l'im-pianto di illuminazione alla massima intensità.	On/Off.
	Premendo il tasto per circa 2 secondi, si attiva il Delay. Adatto per completing l'eli-minazione di odori residui. Può essere attivato da agli velocità. Con una lunga pressione attiva lo spegni-mento automatico ridardato di 5 minuti. Quando è at-tivo, l'icona della velocità lampeggia.Si disattiva premendo il tasto della velocità.	Lampeggia il Led (B o C o D).
B	Accende e spegne il motore di aspirazione alla prima velocità.	On/Off.
C	Accende e spegne il motore di aspirazione alla seconda velocità.	On/Off.
D	Accende il motore di aspi-razione alla terza velocità.	On/Off.
	Premuto la secondaolta attiva la velocità INTENSI-VA temporizzata a 6 minuti, al termine dei quali la cappa si spegne automaticamente.Questa funizione è adatta a fronteggiare le massime emissioni di fumi di cottura.Premendo nuovamente il tasto D si disattiva la moda-lità INTENSIVA e si spegne il motore.	On/Off.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per I'acquisto rivolgersi all'assistenza tecnica").
