MANUALE UTENTE IVM 40121 M Z22 Kärcher

• EN 61000-3-3: 2013 + A1: 2019 EN 62233: 2008 EN 60079-0: 2018 EN 60079-31: 2014 EN IEC 63000: 2018 Normes non harmonisées appliquées DIN EN 62784 Marquage II 3D Ex tc IIIC T125°C Dc Nom et adresse Responsable de la documentation : A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tél. : +49 7171 94888-0 Télécopie : +49 7171 94888-528 Waldstetten, le 01/11/24 Les signataires agissent sous ordre et avec le pouvoir de la direction de l'entreprise. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tél. : +49 7171 94888-0 Télécopie : +49 7171 94888528 Indice Avvertenze generali Prima del primo utilizzo dell’ap- parecchio, leggere le presenti istruzioni originali, dopodiché intervenire e conservarle per un uso successivo o per proprietari successivi. ● Prima della prima messa in funzione leg- gere assolutamente le avvertenze di si- curezza n. 5.956-249.0. ● In caso di mancata osservanza del ma- nuale d’uso e delle avvertenze di sicu- rezza possono derivare danni all’apparecchio e pericoli per l’operatore e per altre persone. ● Eventuali danni da trasporto vanno co- municati immediatamente al rivenditore. Avvertenze di sicurezza Livelli di pericolo PERICOLO ● Indica un pericolo imminente che deter- mina lesioni gravi o la morte. 몇 AVVERTIMENTO ● Indica una probabile situazione pericolo- sa che potrebbe determinare lesioni gravi o la morte. Avvertenze generali p. 35
• Avvertenze di sicurezza p. 35
• Impiego conforme alla destinazione d'uso p. 37
• Tutela dell'ambiente p. 37
• Accessori e ricambi p. 37
• Volume di fornitura p. 37
• Descrizione dell’apparecchio p. 38
• Simboli riportati sull’apparecchio p. 38
• Messa in funzione p. 38
• Funzionamento p. 39
• Trasporto p. 42
• Stoccaggio p. 42
• Cura e manutenzione p. 42
• Guida alla risoluzione dei guasti p. 44
• Smaltimento p. 44
• Garanzia p. 44
• Dati tecnici p. 45

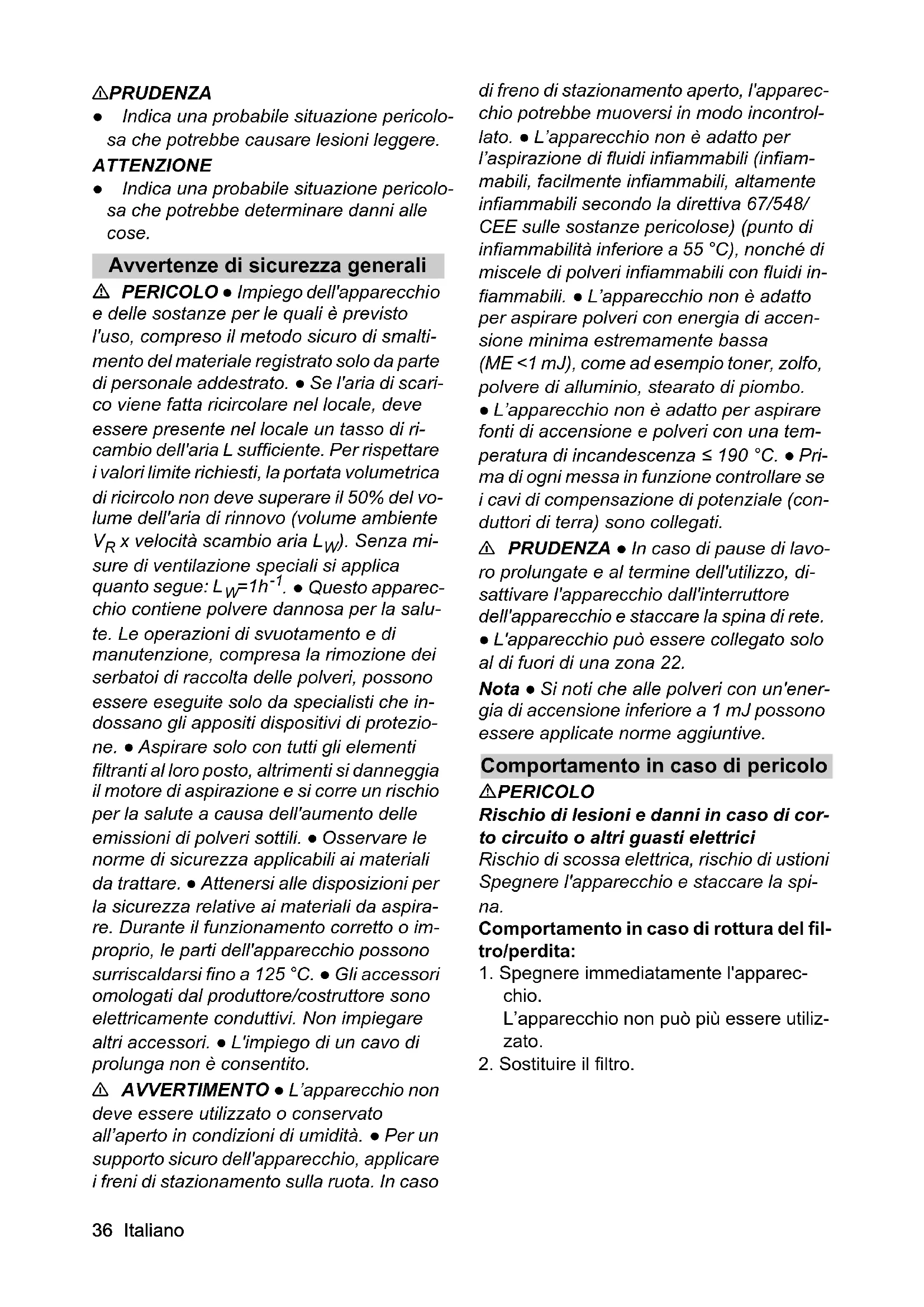

• Dichiarazione di conformità UE Italiano 몇 PRUDENZA ● Indica una probabile situazione pericolo- sa che potrebbe causare lesioni leggere. ATTENZIONE ● Indica una probabile situazione pericolo- sa che potrebbe determinare danni alle cose. Avvertenze di sicurezza generali PERICOLO ● Impiego dell'apparecchio e delle sostanze per le quali è previsto l'uso, compreso il metodo sicuro di smalti- mento del materiale registrato solo da parte di personale addestrato. ● Se l'aria di scari- co viene fatta ricircolare nel locale, deve essere presente nel locale un tasso di ri- cambio dell'aria L sufficiente. Per rispettare i valori limite richiesti, la portata volumetrica di ricircolo non deve superare il 50% del vo- lume dell'aria di rinnovo (volume ambiente p. 4536

x velocità scambio aria L

). Senza mi- sure di ventilazione speciali si applica quanto segue: L

. ● Questo apparec- chio contiene polvere dannosa per la salu- te. Le operazioni di svuotamento e di manutenzione, compresa la rimozione dei serbatoi di raccolta delle polveri, possono essere eseguite solo da specialisti che in- dossano gli appositi dispositivi di protezio- ne. ● Aspirare solo con tutti gli elementi filtranti al loro posto, altrimenti si danneggia il motore di aspirazione e si corre un rischio per la salute a causa dell'aumento delle emissioni di polveri sottili. ● Osservare le norme di sicurezza applicabili ai materiali da trattare. ● Attenersi alle disposizioni per la sicurezza relative ai materiali da aspira- re. Durante il funzionamento corretto o im- proprio, le parti dell'apparecchio possono surriscaldarsi fino a 125 °C. ● Gli accessori omologati dal produttore/costruttore sono elettricamente conduttivi. Non impiegare altri accessori. ● L'impiego di un cavo di prolunga non è consentito. 몇 AVVERTIMENTO ● L’apparecchio non deve essere utilizzato o conservato all’aperto in condizioni di umidità. ● Per un supporto sicuro dell'apparecchio, applicare i freni di stazionamento sulla ruota. In caso di freno di stazionamento aperto, l'apparec- chio potrebbe muoversi in modo incontrol- lato. ● L’apparecchio non è adatto per l’aspirazione di fluidi infiammabili (infiam- mabili, facilmente infiammabili, altamente infiammabili secondo la direttiva 67/548/ CEE sulle sostanze pericolose) (punto di infiammabilità inferiore a 55 °C), nonché di miscele di polveri infiammabili con fluidi in- fiammabili. ● L’apparecchio non è adatto per aspirare polveri con energia di accen- sione minima estremamente bassa (ME <1 mJ), come ad esempio toner, zolfo, polvere di alluminio, stearato di piombo. ● L’apparecchio non è adatto per aspirare fonti di accensione e polveri con una tem- peratura di incandescenza ≤ 190 °C. ● Pri- ma di ogni messa in funzione controllare se i cavi di compensazione di potenziale (con- duttori di terra) sono collegati. 몇 PRUDENZA ● In caso di pause di lavo- ro prolungate e al termine dell'utilizzo, di- sattivare l'apparecchio dall'interruttore dell'apparecchio e staccare la spina di rete. ● L'apparecchio può essere collegato solo al di fuori di una zona 22. Nota ● Si noti che alle polveri con un'ener- gia di accensione inferiore a 1 mJ possono essere applicate norme aggiuntive. Comportamento in caso di pericolo PERICOLO Rischio di lesioni e danni in caso di cor- to circuito o altri guasti elettrici Rischio di scossa elettrica, rischio di ustioni Spegnere l'apparecchio e staccare la spi- na. Comportamento in caso di rottura del fil- tro/perdita:

1. Spegnere immediatamente l'apparec-

chio. L’apparecchio non può più essere utiliz- zato.

2. Sostituire il filtro.Italiano 37

Impiego conforme alla destinazione d'uso L’apparecchio è concepito per: ● Aspirazione di polveri secche, infiamma- bili, depositate e pericolose per la salute; classe di polvere M secondo EN 60335- 2-69 ● Per l’aspirazione di polveri appartenenti ai gruppi IIIC, IIIB e IIIA ● Estrazione di polveri combustibili nella zona 22 ● Aspirazione di sostanze umide ● Utilizzo fuori terra ● Uso industriale ad es. nelle aree di stoc- caggio e produzione ● L’utilizzo professionale, ad esempio in hotel, scuole, ospedali, fabbriche, nego- zi, uffici e nel settore della locazione. Il funzionamento perfetto dell'apparecchio è garantito solo con un tubo flessibile di aspirazione del diametro nominale DN40 e DN50. Qualsiasi altro utilizzo è considerato non conforme. L’apparecchio non è adatto per: ● Aspirazione di fonti di accensione e pol- veri con una temperatura di incande- scenza ≤ 190 °C ● Aspirazione di polveri di alluminio e ma- gnesio ● Aspirazione di fluidi infiammabili (infiam- mabili, facilmente infiammabili, altamen- te infiammabili secondo la direttiva 67/ 548/CEE sulle sostanze pericolose) (punto di infiammabilità inferiore a 55 °C), nonché di miscele di polveri in- fiammabili con fluidi infiammabili ● Aspirazione di polvere di magnesio o polvere ● Aspirazione di miscele di fluidi infiamma- bili e polveri infiammabili ● Aspirazione di particelle incandescenti o calde, questo potrebbe altrimenti provo- care un incendio o un'esplosione ● Aspirazione di agenti cancerogeni Tutela dell'ambiente I materiali di imballaggio sono riciclabi- li. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili prezio- si e, spesso, componenti come batte- rie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costi- tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componen- ti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli appa- recchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti do- mestici. Avvertenze sulle sostanze componenti (REACH) Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/RE- ACH Accessori e ricambi PERICOLO Rischio di esplosione a causa di acces- sori non approvati Utilizzare solo accessori approvati dal pro- duttore e contrassegnati con l’adesivo Ex per l’uso con il tipo 22. Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento si- curo e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer- cher.com. Nota Nessun accessorio è incluso nella fornitu- ra. Gli accessori devono essere ordinati a parte, a seconda dell'applicazione. Volume di fornitura Disimballare la confezione e controllare che il contenuto sia completo. In caso di danni di trasporto, informate il vostro riven- ditore.38 Italiano Descrizione dell’apparecchio Per le figure vedi pagina dei grafici Figura A 1 Ruota orientabile con freno di staziona- mento 2 Vano raccolta sporco 3 Tappi di tenuta 4 Bloccaggio dell’anello intermedio 5 Pulizia filtro 6 Manometro 7 Interruttore dell’apparecchio turbina di aspirazione 8 Testina aspirante 9 Filtro 10 Anello di tenuta 11 Pressore filtro 12 Cavo di alimentazione 13 Targhetta 14 Maniglia di trasporto 15 Maniglia di trasporto 16 Maniglia ad arco del vano raccolta spor-

17 Archetto di spinta 18 Anello del filtro 19 Raccordo di aspirazione 20 Telaio Simboli riportati sull’apparecchio L'apparecchio è indicato per aspirare pol- veri fino alla classe M. 몇 AVVERTIMENTO Danni cutanei, polmonari e oculari Emissione di polvere fine durante lo svuo- tamento, la manutenzione e lo smaltimento Per le operazioni di svuotamento e manu- tenzione e per lo smaltimento del conteni- tore di raccolta della polvere indossare l’equipaggiamento di protezione prestabili- to. L’adesivo mostra i valori per la depressione max. in relazione alla sezione di tubo flessi- bile di aspirazione in uso. Il valore attuale può essere letto sul manometro. Per i valori applicabili a questo apparecchio, vedi il ca- pitolo Lettura della portata minima. Se si scende al di sotto del valore, occorre pulire il filtro (vedi capitolo Pulire il filtro) o sosti- tuirlo (vedi capitolo Sostituzione dei filtri). Le varie sezioni del tubo flessibile di aspira- zione consentono di adattare gli accessori alla sezione dell’attacco. Messa in funzione 몇 AVVERTIMENTO Linea di compensazione di potenziale non collegata correttamente Scossa elettrica Prima di ogni messa in funzione controllare se i cavi di compensazione di potenziale (conduttori di terra) sono collegati. 몇 AVVERTIMENTO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Non aspirare senza elemento filtrante, altri- menti sussiste un pericolo per la salute a causa della maggiore emissione di polveri sottili. ATTENZIONE Elemento filtrante mancante Danni al motore di aspirazione Non aspirare senza un elemento filtrante. Filtro (Cod. ordinazione 9.990-222.0) Sacchetto di smaltimento (Cod. ordin.: 9.989-606.0)Italiano 39

1. Portare l’apparecchio in posizione di la-

3. Controllare che la testina aspirante sia

montata in modo corretto.

4. Inserire il tubo di aspirazione (non inclu-

so nella fornitura) nel raccordo di aspira- zione.

5. Controllare il livello di riempimento nel

vano raccolta sporco (vedere il capitolo Controllo del livello di riempimento del vano raccolta sporco).

6. Eventualmente svuotare il vano raccolta

sporco (vedere capitolo Svuotamento del vano raccolta sporco).

7. Prima di aspirare a secco, inserire il sac-

chetto di smaltimento (vedi capitolo Aspirazione a secco).

8. Collegare l'accessorio desiderato (non

incluso nella fornitura) al tubo flessibile di aspirazione. Controllo del livello di riempimento del vano raccolta sporco Quando il vano raccolta sporco è riempito fino al bordo inferiore del raccordo di aspi- razione sul vano raccolta sporco, deve es- sere svuotato. L'apparecchio non si spegne automaticamente se si supera il livello mas- simo di riempimento.

1. Controllare regolarmente il livello di ri-

empimento nel vano raccolta sporco. Sistema antistatico Le cariche statiche vengono scaricate at- traverso il raccordo con messa a terra. In questo modo si evitano scintille e scosse elettriche con accessori a conduzione elet- trica approvati dal produttore. Funzionamento L'apparecchio è indicato per aspirare pol- veri fini fino alla classe M. 몇 AVVERTIMENTO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Non aspirare senza elemento filtrante, altri- menti sussiste un pericolo per la salute a causa della maggiore emissione di polveri sottili. ATTENZIONE Pericolo dovuto all’ingresso di polvere fine Pericolo di danneggiamento del motore di aspirazione. Durante l'aspirazione non rimuovere mai l’elemento filtrante. Aspirazione a secco Nota L'apparecchio è disponibile come aspirato- re industriale per l'aspirazione di polveri secche, infiammabili. Passare dall'aspirazione a umido a quella a secco ATTENZIONE Passaggio dall'aspirazione a secco a quella a umido Rischio di danni al filtro Non aspirare la polvere secca quando l'ele- mento filtrante è bagnato, poiché questo può intasare il filtro e renderlo inutilizzabile.

1. Lasciar asciugare bene il filtro umido pri-

ma dell'utilizzo dell'aspirapolvere o so- stituirlo con uno asciutto.

2. Se necessario, sostituire il filtro.

Inserimento del sacchetto di smaltimento

1. Fissare l’apparecchio con i freni di sta-

zionamento. Figura B

2. Tirare la maniglia verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura C

3. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco. Figura D

4. Inserire il sacchetto per lo smaltimento

nel vano raccolta sporco e appoggiarlo attentamente alle pareti e al fondo di quest'ultimo.

5. Disporre il bordo del sacchetto per lo

smaltimento sul bordo del vano raccolta sporco, verso l'esterno.40 Italiano 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani. Figura E ATTENZIONE Carica statica del vano raccolta sporco Accensione di polveri Assicurarsi che la messa a terra del telaio abbia contatto con il vano raccolta sporco.

6. Inserire il vano raccolta sporco e bloc-

carlo con la maniglia ad arco. Rimozione del sacchetto di smaltimento

1. Fissare l’apparecchio con i freni di sta-

zionamento. Figura B

2. Tirare la maniglia ad arco verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura C

3. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco. Figura F

4. Sollevare il sacchetto per lo smaltimen-

5. Chiudere bene il sacchetto per lo smalti-

mento con la fascetta.

6. Rimuovere il sacchetto per lo smalti-

7. Smaltire il sacchetto di smaltimento se-

condo le norme di legge. 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani. Figura E ATTENZIONE Carica statica del vano raccolta sporco Accensione di polveri Assicurarsi che la messa a terra del telaio abbia contatto con il vano raccolta sporco.

8. Inserire il vano raccolta sporco e bloc-

carlo con la maniglia ad arco. Accensione dell’apparecchio

1. Inserire la spina di rete nella presa.

2. Accendere l'apparecchio tramite l'inter-

ruttore turbina di aspirazione.

3. Il processo di aspirazione ha inizio.

Eseguire il processo di aspirazione

1. Controllare regolarmente il livello di ri-

empimento nel vano raccolta sporco, poiché nell'aspirazione l'apparecchio non si spegne automaticamente.

2. Se necessario, svuotare il vano raccolta

sporco (vedi capitolo Svuotamento del vano raccolta sporco).

3. Se necessario, pulire il filtro (vedi capito-

lo Pulire il filtro) o cambiarlo/sostituirlo (vedi capitolo Sostituzione dei filtri). Lettura della portata minima Nella parte frontale dell'apparecchio è montato un manometro, che mostra la de- pressione di aspirazione all'interno dell'ap- parecchio. Se si raggiunge la massima depressione (vedi tabella), il filtro deve es- sere pulito (vedi capitolo Pulire il filtro). Il valore dipende dalla potenza dell’apparec- chio e dal tubo flessibile di aspirazione uti- lizzato. Se la depressione non si riduce significativamente con la pulizia, il filtro de- ve essere sostituito (vedi capitolo Sostitu- zione dei filtri). ATTENZIONE Superamento della depressione massima Perdita di aspirazione In caso di superamento del valore specifi- cato, la velocità dell’aria scende al di sotto di 20 m/s. Pulire o sostituire il filtro. Diametro nominale tubo flessibile di aspirazione Massima depres- sione DN40 12,0 kPa (120 mbar) DN50 7,0 kPa (70 mbar)Italiano 41 Pulire il filtro Se sul manometro viene visualizzata la de- pressione massima (vedi capitolo Lettura della portata minima), il filtro deve essere pulito. Figura G

1. Chiudere l'apertura di ingresso o il tubo

flessibile di aspirazione durante il pro- cesso di aspirazione.

2. Tirare lo sportello di pulizia del filtro 3-4

volte, tenendolo aperto per 1-2 s ogni volta. Spegnimento dell’apparecchio

1. Spegnere l'apparecchio dagli interruttori

dell'apparecchio della turbina di aspira- zione.

2. Estrarre la spina.

Dopo ogni utilizzo Svuotamento del vano raccolta sporco Il contenitore dello sporco deve essere svuotato all'occorrenza e dopo ogni utilizzo e pulito all'interno e all'esterno aspirando e strofinando con un panno umido. Quando si aspira l’apparecchio, usare un aspirapolvere con una classificazione uguale o migliore. L'apertura di ingresso o il tubo flessibile di aspirazione è chiusa/o.

1. Accendere l'apparecchio tramite l'inter-

ruttore turbina di aspirazione.

2. Pulire il filtro (vedi capitolo Pulire il fil-

3. Spegnere l'apparecchio dagli interruttori

dell'apparecchio della turbina di aspira- zione.

4. Fissare l’apparecchio con i freni di sta-

zionamento. Figura B

5. Tirare la maniglia verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura C

6. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco.

7. Svuotare il vano raccolta sporco. Per fa-

re questo, rimuovere il sacchetto per lo smaltimento se necessario (vedere Ri- mozione del sacchetto di smaltimento). 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani. Figura E ATTENZIONE Carica statica del vano raccolta sporco Accensione di polveri Assicurarsi che la messa a terra del telaio abbia contatto con il vano raccolta sporco.

8. Inserire il vano raccolta sporco e bloc-

carlo con la maniglia ad arco. Chiudere il raccordo di aspirazione 몇 AVVERTIMENTO Pericolo di lesioni Danni cutanei, polmonari, oculari provocati dalla polvere fine Dopo aver tolto il tubo flessibile di aspira- zione, il raccordo di aspirazione deve esse- re chiuso con il tappo di tenuta.

1. Rimuovere il tubo flessibile di aspirazio-

2. Inserire con precisione il tappo di tenuta

nel raccordo di aspirazione.

3. Inserire il tappo di tenuta fino all'arresto.

4. Ruotare il tappo di tenuta verso destra fi-

no a quando il raccordo di aspirazione non è saldamente chiuso. Pulizia dell'apparecchio 몇 AVVERTIMENTO Smaltimento non corretto delle acque di scarico Inquinamento ambientale Attenersi alle prescrizioni locali sul tratta- mento delle acque di scarico.

1. Pulire l'apparecchio all'interno e

all'esterno attraverso l'aspirazione e con un panno umido. Quando si aspira l’apparecchio, usare un aspirapolvere con una classificazio- ne uguale o migliore.42 Italiano

2. Se necessario, sciacquare gli accessori

(non inclusi) con acqua e lasciarli asciu- gare. Conservazione dell’apparecchio

1. Avvolgere il cavo di alimentazione attor-

2. Posizionare l'apparecchio in un locale

asciutto e proteggerlo dall'uso non auto- rizzato. Trasporto 몇 PRUDENZA Mancata osservanza del peso Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'appa- recchio.

1. Per un trasporto senza polvere, chiude-

re il raccordo di aspirazione (vedi capito- lo Chiudere il raccordo di aspirazione).

2. Rilasciare i freni di stazionamento e

spingere l'apparecchio sulla maniglia di spinta.

3. Per caricare l'apparecchio, afferrarlo per

il telaio e la maniglia di spinta.

4. Per il trasporto in veicoli, fissare l’appa-

recchio in modo che non possa scivolare e ribaltarsi. Stoccaggio 몇 PRUDENZA Mancata osservanza del peso Pericolo di lesioni e di danneggiamento. Nello stoccaggio, osservare il peso dell'ap- parecchio.

1. Conservare l'apparecchio solo in vani in-

terni. Cura e manutenzione PERICOLO Rischio di avviamento accidentale dell'apparecchio, contatto con parti sot- to tensione Pericolo di lesioni, scossa elettrica Spegnere l'apparecchio prima di eseguire qualsiasi lavoro su di esso. Staccare la spina. PERICOLO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. Per i lavori di manutenzione (ad es. sostitu- zione del filtro), indossare un respiratore P2 o indumenti monouso di qualità superiore. 몇 AVVERTIMENTO Pericolo dovuto a polveri pericolose per la salute Malattie respiratorie dovute all'inalazione di polveri. I dispositivi di sicurezza per prevenire i pe- ricoli devono essere controllati almeno una volta all'anno dal produttore o da una per- sona istruita per verificare che funzionino correttamente in termini di sicurezza, ad esempio, tenuta del dispositivo, danni al fil- tro, funzionamento dei dispositivi di coman- do. ATTENZIONE Prodotti per la manutenzione al silicone Le parti in plastica possono essere attacca- te. Per la pulizia, non utilizzare prodotti per la manutenzione al silicone. Le macchine che aspirano la polvere sono dispositivi di sicurezza per la prevenzione o l'eliminazione di pericoli ai sensi della nor- mativa DGUV: ● Per la manutenzione, l’utente deve di- sassemblare l’apparecchio, pulirlo e sot- toporlo a manutenzione, nella misura del possibile, senza provocare pericoli per il personale addetto alla manutenzione e per le altre persone. Le misure cautelati- ve prevedono la rimozione di impurità prima dello smontaggio. Adottare le op- portune precauzioni per lo sfiato forzato, filtrato, in loco; nell’ambiente in cui si procede a disassemblare l’apparecchio, è necessaria la pulizia delle superfici di manutenzione e protezione adeguata del personale. ● Prima dello spostamento dalla zona di pericolo, la parte esterna dell'apparec- chio deve essere privata di impurità tra- mite procedura di aspirazione polvere eItaliano 43 ripulita, oppure trattata con mezzi di te- nuta. Quando prelevate dalla zona di pe- ricolo, tutte le parti apparecchio devono risultare prive di impurità. Si devono adottare opportune contromisure, per evitare la diffusione della polvere. ● Durante l’esecuzione dei lavori di manu- tenzione e riparazione, tutti gli oggetti contaminati da impurità, per i quali non è possibile ottenere una pulizia adeguata, dovranno essere gettati. Tali oggetti de- vono essere smaltiti in sacchetti imper- meabili, in conformità con le disposizioni vigenti per lo smaltimento, di tali rifiuti. ● Chiudere il raccordo di aspirazione con il tappo di tenuta quando si esegue il tra- sporto e la manutenzione dell’apparec- chio.

1. Si prega di notare che è possibile svol-

gere in proprio semplici lavori di manu- tenzione e cura.

2. Pulire regolarmente la superficie dell'ap-

parecchio e la parte interna del serbato- io con un panno umido. Lavori di verifica e di manutenzione Far controllare con regolarità l'apparecchio secondo le prescrizioni nazionali del legi- slatore. Gli interventi di manutenzione van- no effettuati da personale esperto ad intervalli regolari in conformità alle indica- zioni del costruttore e nel rispetto delle di- sposizioni e delle norme di sicurezza vigenti. Gli interventi sull'impianto elettrico possono essere seguiti soltanto da elettrici- sti esperti. In caso di dubbi si prega di rivol- gersi alla filiale KÄRCHER. Sostituzione dei filtri 몇 PRUDENZA Emissione di polvere durante il cambio del filtro Danni cutanei, polmonari, oculari provocati dalla polvere che fuoriesce Per il cambio del filtro indossare gli indu- menti di sicurezza previsti. Effettuare il cambio del filtro in un’area per la manutenzione idonea. Smaltire il filtro in conformità con i requisiti di legge.

2. Spegnere l'apparecchio tramite l'inter-

4. Sbloccare e rimuovere la testina aspi-

5. Rimuovere il filtro contaminato.

6. Immediatamente dopo aver rimosso il fil-

tro contaminato dall'apparecchio, met- terlo in un sacchetto e chiuderlo bene.

7. Smaltire il filtro contaminato secondo i

8. Controllare la presenza di danni

nell’anello di tenuta.

9. Rimuovere lo sporco sul lato aria pulita.

10.Inserire il nuovo filtro in ordine inverso. Assicurarsi che il pressore filtro sia alli- neato centralmente nelle tasche del fil- tro. 11.Applicare la testina aspirante e bloccar- la. Sostituire il sacchetto per lo smaltimento

1. Fissare l’apparecchio con i freni di sta-

zionamento. Figura B

2. Tirare la maniglia ad arco verso l’alto.

Il vano raccolta sporco è sbloccato e ab- bassato. Figura C

3. Estrarre il vano raccolta sporco dall’ap-

parecchio attraverso la maniglia ad arco. Figura F

4. Sollevare il sacchetto per lo smaltimen-

5. Chiudere bene il sacchetto per lo smalti-

mento con la fascetta.

6. Rimuovere il sacchetto per lo smalti-

7. Smaltire il sacchetto di smaltimento se-

condo le norme di legge. Figura D

8. Inserire il nuovo sacchetto per lo smalti-

mento nel vano raccolta sporco e ap- poggiarlo attentamente alle pareti e al fondo di quest'ultimo.44 Italiano

9. Disporre il bordo del sacchetto per lo

smaltimento sul bordo del vano raccolta sporco, verso l'esterno. 몇 AVVERTIMENTO Manipolazione impropria quando si chiude il vano raccolta sporco Pericolo di schiacciamento Durante il bloccaggio non tenere mai le ma- ni tra il contenitore per lo sporco e l'anello del filtro né nelle vicinanze del meccanismo di sollevamento. Bloccare il vano raccolta sporco azionando la maniglia ad arco con entrambe le mani. Figura E ATTENZIONE Carica statica del vano raccolta sporco Accensione di polveri Assicurarsi che la messa a terra del telaio abbia contatto con il vano raccolta sporco. 10.Inserire il vano raccolta sporco e bloc- carlo con la maniglia ad arco. Guida alla risoluzione dei guasti PERICOLO Avviamento involontario dell’apparec- chio/Folgorazione elettrica L'avviamento involontario del motore di aspirazione può provocare delle lesioni. La tensione presente sui componenti elettrici può provocare pericolo di scosse elettriche. Prima di eseguire qualsiasi lavoro sull'ap- parecchio, spegnerlo e staccare la spina. Far eseguire tutti i controlli ed interventi ai componenti elettrici da personale specializ- zato. Nota Se si verifica un guasto, l'apparecchio deve essere immediatamente spento. Il guasto deve essere eliminato prima di rimettere in funzione l'apparecchio. Se non è possibile riparare il guasto occor- re far controllare l’apparecchio dal servizio clienti. La turbina di aspirazione non funziona

1. Controllare la presa e il fusibile dell'ali-

mentazione di corrente.

2. Controllare il cavo e la spina di alimenta-

zione dell’apparecchio.

3. Accendere l'apparecchio.

Riduzione capacità di aspirazione

1. Rimuovere i blocchi dall'ugello di aspira-

zione, dal tubo di aspirazione o dal tubo flessibile di aspirazione.

2. Controllare che la testina aspirante e il

vano raccolta sporco siano nella sede corretta.

3. Pulire il filtro (vedere capitolo Pulire il fil-

re la sede del filtro.

5. Sostituire il filtro (vedi capitolo Sostitu-

zione dei filtri). Emissione di polvere all'aspirazione

1. Controllare ed eventualmente corregge-

re la sede del filtro.

2. Pulire il filtro (vedi capitolo Pulire il fil-

3. Sostituire il filtro (vedi capitolo Sostitu-

zione dei filtri). Smaltimento L'apparecchio deve essere smaltito al ter- mine della sua vita utile in conformità alle disposizioni di legge. Garanzia In ogni Paese, valgono le condizioni di ga- ranzia rilasciate dalla nostra società di ven- dita competente. Entro il termine di garanzia eliminiamo gratuitamente even- tuali guasti all’apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivol- gersi al proprio rivenditore, oppure al più vi- cino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nell'area di assi- stenza del sito web Kärcher locale alla voce "Download".Italiano 45 Dati tecnici Con riserva di modifiche tecniche. Dichiarazione di conformità

Con la presente dichiariamo che il prodotto sotto indicato è conforme alle disposizioni pertinenti delle direttive e dei regolamenti elencati. In caso di modifiche apportate al prodotto senza il nostro consenso, la pre- sente dichiarazione perde ogni validità. Prodotto: Aspiratore a secco Tipo: 9.990-xxx Direttive e regolamenti 2006/42/CE (+2009/127/EG) 2014/30/UE 2014/34/UE 2011/65/UE Norme armonizzate applicate EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019 EN 62233: 2008 EN 60079-0: 2018 EN 60079-31: 2014 EN IEC 63000: 2018 Norme non armonizzate applicate DIN EN 62784 Contrassegno II 3D Ex tc IIIC T125°C Dc Collegamento elettrico Tensione di rete V 220-240 Fase ~ 1 Frequenza di rete Hz 50-60 Potenza nominale W 1200 Potenza massima W 1350 Grado di protezione IP64 Classe di protezione I Dimensioni e pesi Tipico peso d’esercizio kg 61,2 Lunghezza x larghezza x altezza mm 645 x 655 x

Superficie effettiva del filtrom

1,5 Condizioni ambientali Temperatura ambiente °C -10<Ta <40 Temperatura di deposito °C -10-40 Dati sulle prestazioni dell’apparecchio Volume del serbatoio l 40 Vuoto (max) kPa 24,7 Max portata volumetrica con tubo flessibile di aspi- razione DN50, L=3,0 m / L=5,0 m

Max portata volumetrica con tubo flessibile di aspi- razione DN40, L=3,0 m / L=5,0 m

Raccordo tubo flessibile di aspirazione DN70 Diametro nominale tubo flessibile di aspirazione DN40/

Numero di ordinazione del filtro principale 9.990-

Valori rilevati secondo EN 60335-2-69 Valore di vibrazione mano- braccio m/s

<2,5 Incertezza K m/s

Livello di pressione acusti- ca L

dB(A) 73 Incertezza K

dB(A) 2 Cavo di alimentazione Tipo H07RN- F 3G 1,5 mm
