MANUALE UTENTE DN300BR DENON

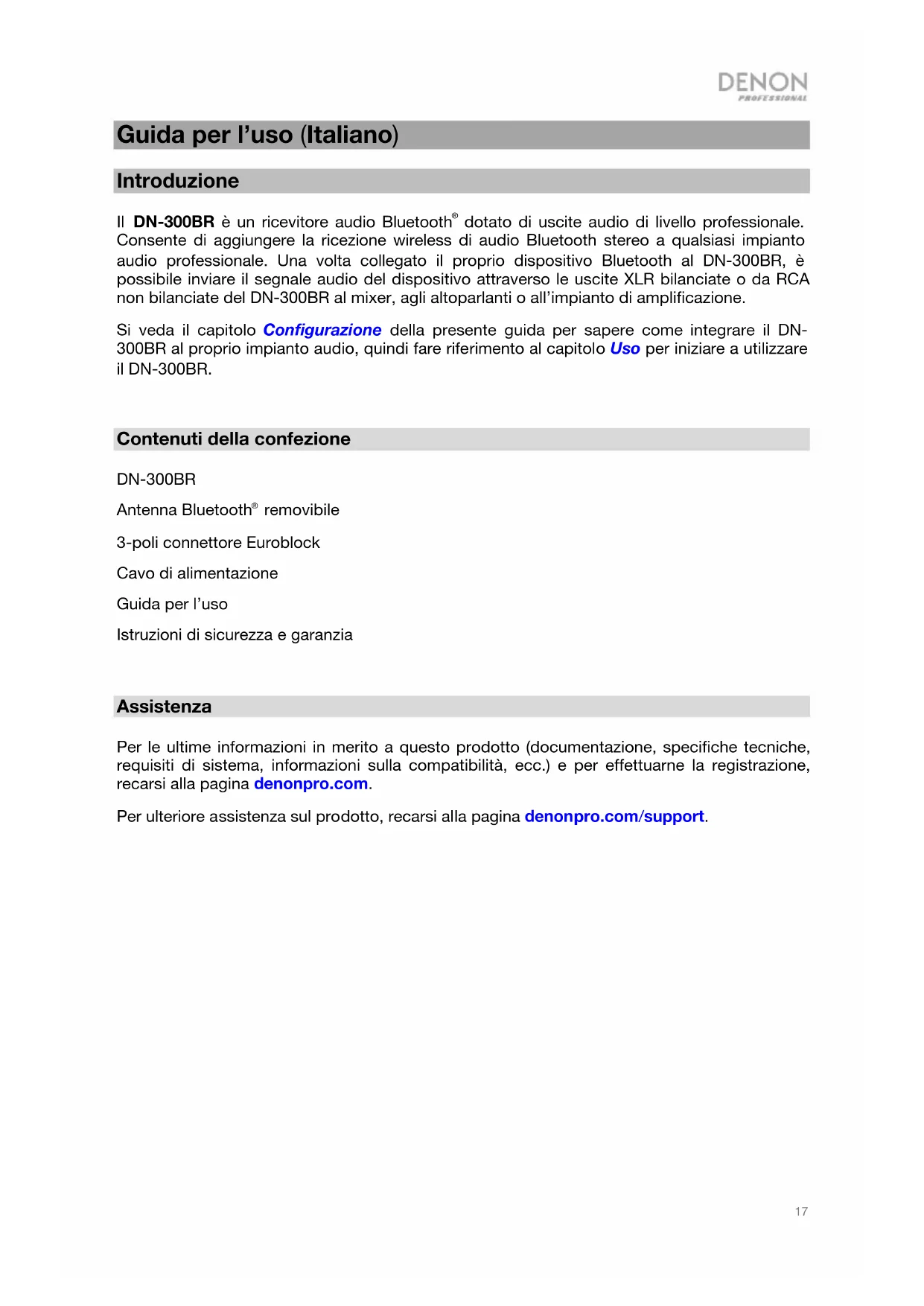

Guida per l’uso (Italiano) Introduzione Il DN-300BR è un ricevitore audio Bluetooth

dotato di uscite audio di livello professionale. Consente di aggiungere la ricezione wireless di audio Bluetooth stereo a qualsiasi impianto audio professionale. Una volta collegato il proprio dispositivo Bluetooth al DN-300BR, è possibile inviare il segnale audio del dispositivo attraverso le uscite XLR bilanciate o da RCA non bilanciate del DN-300BR al mixer, agli altoparlanti o all’impianto di amplificazione. Si veda il capitolo Configurazione della presente guida per sapere come integrare il DN- 300BR al proprio impianto audio, quindi fare riferimento al capitolo Uso per iniziare a utilizzare il DN-300BR.

Contenuti della confezione DN-300BR Antenna Bluetooth

removibile 3-poli connettore Euroblock Cavo di alimentazione Guida per l’uso Istruzioni di sicurezza e garanzia

Assistenza Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina denonpro.com. Per ulteriore assistenza sul prodotto, recarsi alla pagina denonpro.com/support.18

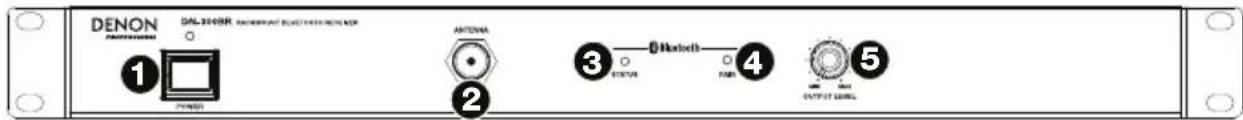

1. Tasto di alimentazione: premere questo tasto per accendere o spegnere l’apparecchio. Assicurarsi

che l’ingresso di alimentazione sia adeguatamente collegato a una presa elettrica.

2. Terminale Antenna BNC: collegare l'antenna Bluetooth removibile in dotazione a questo connettore

BNC. l’antenna riceve e trasmette il segnale Bluetooth di un dispositivo Bluetooth collegato. Il DN- 300BR ha una portata fino a 33 metri. Nota bene: assicurarsi di collegare una sola antenna per volta al terminale del pannello anteriore o a quello del pannello posteriore. L'utilizzo di due antenne influenzerà negativamente le prestazioni del ricevitore Bluetooth.

3. Spia di stato: questo LED indica lo stato di collegamento Bluetooth del DN-300BR:

• Se lampeggia lentamente (circa due volte ogni 3 secondi): Il DN-300BR non è collegato a un dispositivo Bluetooth. Il DN-300BR tenterà automaticamente di collegarsi a un dispositivo Bluetooth collegato in precedenza che si trovi a portata.
• Se lampeggia rapidamente (circa due volte al secondo): Il DN-300BR può essere collegato a qualsiasi dispositivo Bluetooth disponibile.
• Se è fissa: il DN-300BR è collegato a un dispositivo Bluetooth. Si veda Uso per maggiori informazioni su come collegare/scollegare un dispositivo Bluetooth al/dal DN- 300BR.

4. Tasto di accoppiamento (Pair): Premere questo tasto brevemente per rendere il DN-300BR disponibile

a collegarsi a un dispositivo Bluetooth nelle vicinanze. Tenere premuto questo tasto per 3 secondi per interrompere qualsiasi collegamento Bluetooth precedente e rimuovere l’ultimo dispositivo collegato dalla memoria del modulo Bluetooth. Per maggiori informazioni, si veda Uso.

5. Manopola Level (livello): girare questa manopola per regolare il livello del volume di uscita (inviato alle

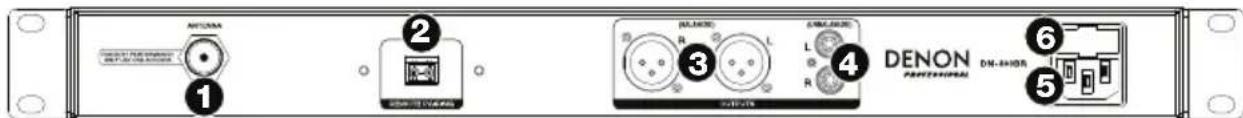

uscite bilanciate e non bilanciate). Pannello posteriore

1. Terminale Antenna BNC: collegare l'antenna Bluetooth removibile in dotazione a questo connettore

BNC. l’antenna riceve e trasmette il segnale Bluetooth di un dispositivo Bluetooth collegato. Il DN-300BR ha una portata fino a 33 metri. Nota bene: assicurarsi di collegare una sola antenna per volta al terminale del pannello anteriore o a quello del pannello posteriore. L'utilizzo di due antenne influenzerà negativamente le prestazioni del ricevitore Bluetooth.

2. Connettore per il collegamento remoto: servirsi del connettore Euroblock a 2 poli in dotazione per

aggiungere un tasto di collegamento a distanza (non incluso) a questo connettore.

3. Uscite (XLR bilanciate): queste uscite inviano l’audio da un dispositivo Bluetooth accoppiato. Servirsi di

cavi XLR per collegare queste uscite ad altoparlanti, mixer, ecc. Si veda Configurazione per maggiori informazioni.

4. Uscite (non bilanciate da RCA): queste uscite inviano l’audio da un dispositivo Bluetooth accoppiato.

Servirsi di cavi standard da RCA per collegare queste uscite ad altoparlanti, mixer, ecc. Si veda Configurazione per maggiori informazioni.

5. Ingresso di alimentazione: servirsi dell’cavo di alimentazione in dotazione per collegare questo ingresso

ad una presa di alimentazione. Per maggiori informazioni, si veda Configurazione.

6. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il

fusibile con uno dalla tensione nominale adeguata. L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

Configurazione Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

1. Servirsi di cavi XLR o da RCA per collegare le uscite del DN-300BR (bilanciate o non

bilanciate), agli altoparlanti, al mixer, all’amplificatore o ad altri dispositivi che accettano ingressi a livello di linea (questi devono essere spenti). Importante: per un funzionamento stereo, assicurarsi che le uscite di sinistra (L) e di destra (R) siano collegate rispettivamente agli ingressi di sinistra e di destra.

2. Servirsi dell’cavo di alimentazione in dotazione per collegare l’ingresso di alimentazione

del DN-300BR ad una fonte di alimentazione. Premere il tasto di alimentazione per accendere il DN-300BR. Importante: non utilizzare il DN-300BR vicino a un forno a microonde, che potrebbe interferire con la ricezione.

3. Se si utilizza un mixer, assicurarsi che tutti i collegamenti siano sicuri e accenderlo.

4. Accendere gli altoparlanti per ultimi.

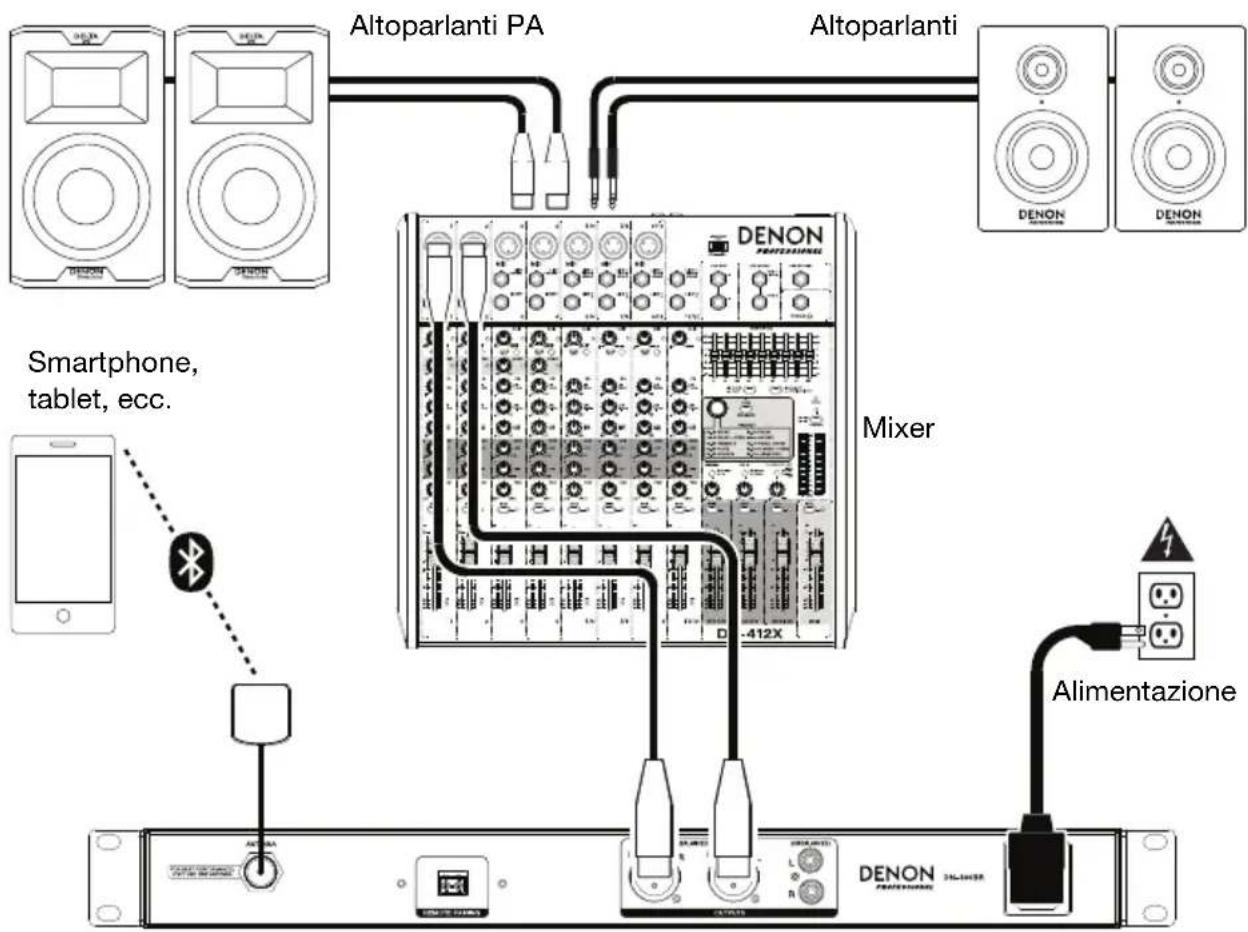

Mixer Altoparlanti PA Altoparlanti Alimentazione Smartphone, tablet, ecc.20

Uso Si può riprodurre audio da un dispositivo audio che invia i segnali tramite un collegamento Bluetooth (ad es. smartphone, tablet, ecc.). Il DN-300BR impiega Bluetooth CSR 4.0 ed ha una portata fino a 33 metri. Una volta “collegato” il dispositivo Bluetooth con il DN-300BR, questi sono “collegati” senza fili. È possibile riprodurre audio sul dispositivo Bluetooth che verrà inviato tramite le uscite del DN-300BR (bilanciate e non bilanciate). Importante:

• Non collegare antenne a entrambi i terminali antenna BNC del pannello anteriore e posteriore. L’utilizzo di due antenne influenzerà negativamente le prestazioni del ricevitore Bluetooth.

• Il DN-300BR non riceve audio da una telefonata. Durante l’uso, si raccomanda di disattivare il collegamento con il cellulare, se possibile.

• Non utilizzare il DN-300BR vicino a un forno a microonde, che potrebbe interferire con la ricezione.

• Quando il DN-300BR è collegato a un dispositivo Bluetooth, non è possibile collegare altri dispositivi Bluetooth. Per renderlo disponibile ad altri dispositivi Bluetooth occorre scollegare (“scollega”) il DN- 300BR dal dispositivo Bluetooth cui è attualmente collegato. Per collegare il dispositivo Bluetooth al DN-300BR:

1. Se il DN-300BR è spento, servirsi dell’cavo di alimentazione in dotazione per collegare l’ingresso di

alimentazione alla fonte di alimentazione. Premere il tasto di alimentazione per accendere il DN- 300BR. La spia di Status lampeggia lentamente.

2. Assicurarsi che la connettività Bluetooth del dispositivo Bluetooth desiderato sia accesa e che questo si

trovi entro la portata. Il DN-300BR tenterà automaticamente di collegarsi a un dispositivo Bluetooth collegato in precedenza che si trovi a portata. Se si utilizza nuovamente quel dispositivo Bluetooth si può iniziare immediatamente a riprodurre l’audio. Se si desidera utilizzare un dispositivo Bluetooth diverso, passare alla Fase 3.

3. Premere brevemente il tasto Pair del DN-300BR. La spia Status inizierà a lampeggiare rapidamente.

4. Sul dispositivo Bluetooth, entrare nel menu impostazioni Bluetooth e selezionare DN-300BR. Quando il

DN-300BR si collega in maniera efficace con un dispositivo Bluetooth, la spia Status smetterà di lampeggiare e rimarrà accesa. Nota bene: alcuni dispositivi Bluetooth più vecchi possono richiedere l’inserimento di un PIN. In questo caso, inserire 0000 come PIN.) Se nessun dispositivo si collega entro 60 secondi, il DN-300BR uscirà dalla modalità di collegamento e la spia Status lampeggerà lentamente. Per entrare nuovamente in modalità di collegamento, premere brevemente il tasto Pair del DN-300BR.

5. Sul dispositivo Bluetooth, iniziare a riprodurre l’audio.

Per regolare il livello del volume, si raccomanda di configurare il comando di regolazione del volume di ciascun dispositivo nel seguente ordine:

iii. il mixer (prima il livello dei canali di ingresso, poi il livello dell’uscita main)

iv. gli altoparlanti

Impostare il volume a un livello tale per cui non si creino distorsioni o “tagli” del suono. Importante: Il DN-300BR non riceve audio da una telefonata. Durante l’uso, si raccomanda di disattivare il collegamento con il cellulare, se possibile. Per scollegare il dispositivo Bluetooth dal DN-300BR, procedere in uno dei seguenti modi:

• Entrare nel menu delle impostazioni Bluetooth del dispositivo Bluetooth e scollegarlo dal DN-300BR.

• Tenere premuto il tasto Pair (collega) del DN-300BR per 3 secondi, quindi rilasciare la pressione. Il DN- 300BR si scollegherà dal dispositivo Bluetooth, lo rimuoverà dalla memoria del modulo Bluetooth e sarà disponibile per essere collegato a un altro dispositivo.21

Risoluzione di problemi In caso di problemi, procedere come segue:

• Assicurarsi che tutti i cavi e i dispositivi siano collegati in maniera corretta e ben salda.

• Assicurarsi di utilizzare DN-300BR come descritto nel presente guia per l’uso.

• Assicurarsi che gli altri dispositivi o media funzionino correttamente.

• Se si ritiene che DN-300BR non funzioni come si deve, verificare nella seguente tabella il problema riscontrato e la relativa soluzione. Problema: Soluzione: Si veda: Non si accende. Assicurarsi che l’ingresso di alimentazione del DN-300BR sia collegato a una presa di alimentazione utilizzando le cavo in dotazione. Configurazione Il DN-300BR non produce alcun suono o il suono è distorto. Assicurarsi che tutti i cavi e i collegamenti ai dispositivi siano sicuri e corretti. Assicurarsi che non vi siano cavi danneggiati. Assicurarsi che le impostazioni sul dispositivo Bluetooth, altoparlante, mixer, ecc. siano corrette. Configurazione L’audio proveniente dal mio dispositivo Bluetooth non viene riprodotto tramite il DN-300BR. Assicurarsi di aver collegato adeguatamente il dispositivo Bluetooth. Migliorare la ricezione del segnale Bluetooth avvicinando il dispositivo Bluetooth al DN-300BR. Inoltre, rimuovere eventuali ostacoli (pareti, mobili, ecc.) in modo che ci sia una linea d’aria libera tra il dispositivo Bluetooth e il DN-300BR. Configurazione, Uso Il collegamento del mio dispositivo Bluetooth al DN-300BR richiede un PIN. Inserire 0000 come PIN. (Alcuni dispositivi Bluetooth più vecchi possono richiedere l’inserimento di un PIN). Uso22
