MANUALE UTENTE WS 2304 EINHELL

1 Arresto del mandrino 2 Carter di protezione 3 Flangia fissaggio * 4 Disco 5 Dado fissaggio *

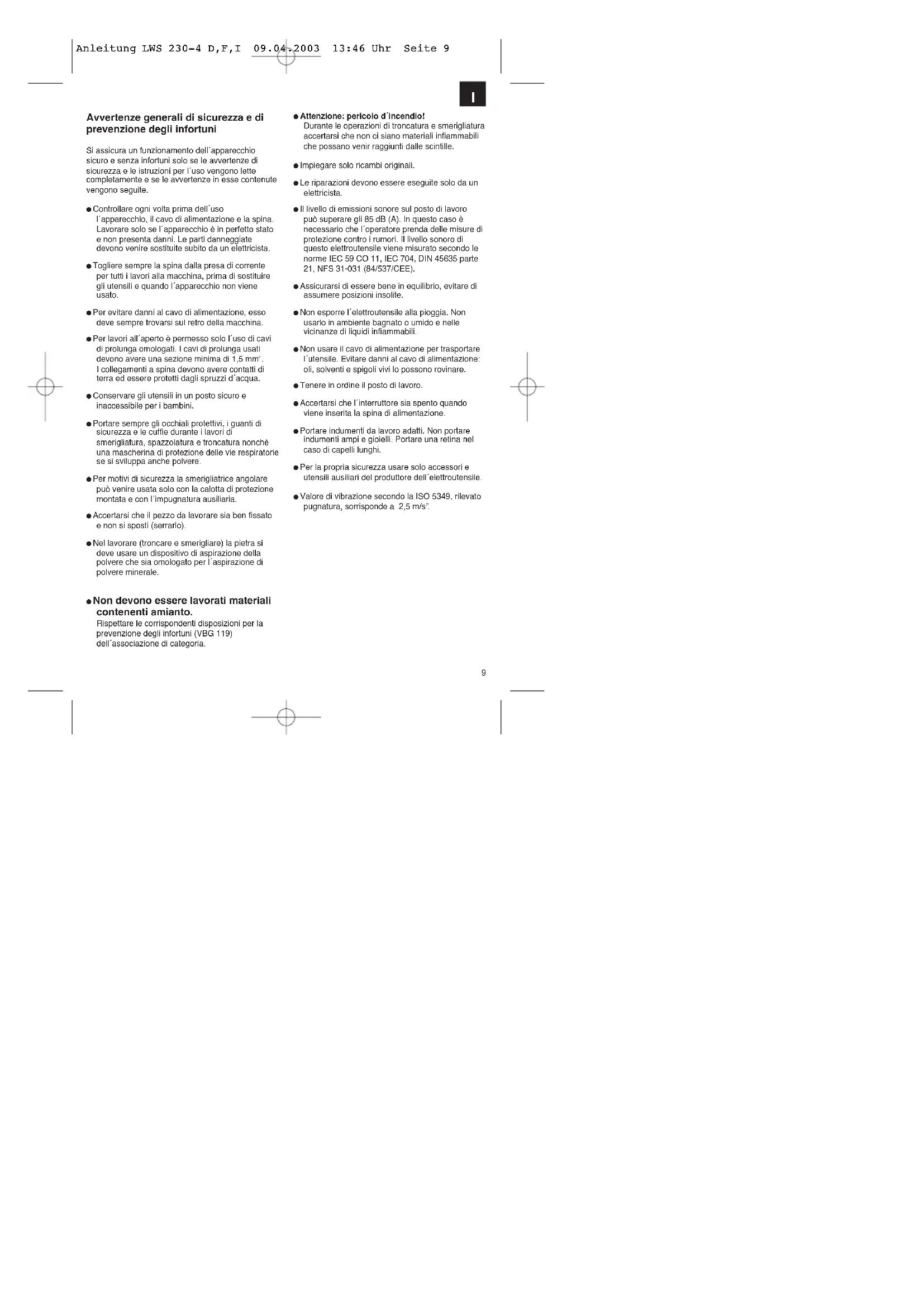

Bride de serrage Ecrou à bride Disposition des brides en cas d’utilisation d’une meule tronçonneuse droite Anleitung LWS 230-4 D,F,I 09.04.2003 13:46 Uhr Seite 89 Avvertenze generali di sicurezza e di prevenzione degli infortuni Si assicura un funzionamento dell´apparecchio sicuro e senza infortuni solo se le avvertenze di sicurezza e le istruzioni per l´uso vengono lette completamente e se le avvertenze in esse contenute vengono seguite. Controllare ogni volta prima dell´uso l´apparecchio, il cavo di alimentazione e la spina. Lavorare solo se l´apparecchio è in perfetto stato e non presenta danni. Le parti danneggiate devono venire sostituite subito da un elettricista. Togliere sempre la spina dalla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l´apparecchio non viene usato. Per evitare danni al cavo di alimentazione, esso deve sempre trovarsi sul retro della macchina. Per lavori all´aperto è permesso solo l´uso di cavi di prolunga omologati. I cavi di prolunga usati devono avere una sezione minima di 1,5 mm

I collegamenti a spina devono avere contatti di terra ed essere protetti dagli spruzzi d´acqua. Conservare gli utensili in un posto sicuro e inaccessibile per i bambini. Portare sempre gli occhiali protettivi, i guanti di sicurezza e le cuffie durante i lavori di smerigliatura, spazzolatura e troncatura nonchè una mascherina di protezione delle vie respiratorie se si sviluppa anche polvere. Per motivi di sicurezza la smerigliatrice angolare può venire usata solo con la calotta di protezione montata e con l´impugnatura ausiliaria. Accertarsi che il pezzo da lavorare sia ben fissato e non si sposti (serrarlo). Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della polvere che sia omologato per l´aspirazione di polvere minerale. Non devono essere lavorati materiali contenenti amianto. Rispettare le corrispondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell´associazione di categoria. Attenzione: pericolo d´incendio! Durante le operazioni di troncatura e smerigliatura accertarsi che non ci siano materiali infiammabili che possano venir raggiunti dalle scintille. Impiegare solo ricambi originali. Le riparazioni devono essere eseguite solo da un elettricista. Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In questo caso è necessario che l´operatore prenda delle misure di protezione contro i rumori. Il livello sonoro di questo elettroutensile viene misurato secondo le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE). Assicurarsi di essere bene in equilibrio, evitare di assumere posizioni insolite. Non esporre l´elettroutensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi infiammabili. Non usare il cavo di alimentazione per trasportare l´utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo possono rovinare. Tenere in ordine il posto di lavoro. Accertarsi che l´interruttore sia spento quando viene inserita la spina di alimentazione. Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi. Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell´elettroutensile. Valore di vibrazione secondo la ISO 5349, rilevato pugnatura, sorrisponde a 2,5 m/s

Anleitung LWS 230-4 D,F,I 09.04.2003 13:46 Uhr Seite 910 Istruzioni per il funzionamento della smerigliatrice angolare La macchina è leggera, facile da maneggiare, provvista di isolamento protettivo e concepita secondo le disposizioni internazionali CEE 20. Si assicura una lunga durata se la manutenzione viene eseguita secondo queste avvertenze. TENSIONE Prima della messa in esercizio controllare che la tensione di rete corrisponda a quella indicata sulla targhetta. INTERRUTTORE Per motivi di sicurezza la smerigliatrice angolare è dotata di un interruttore di sicurezza. Per accendere spingere in avanti la sicura sull’interruttore e tenere premuto. Per spegnere mollare l’interruttore.

SOSTITUZIONE DELLA MOLA

Togliere la spina dalla presa di alimentazione. Facile sostituzione della mola grazie all´arresto del mandrino. Premere l´arresto del mandrino e far scattare in posizione la mola. Aprire il dado flangiato con la chiave a pioli. Sostituire la mola di smerigliatura o di troncatura e serrare il dado flangiato con la chiave a pioli. Attenzione: Premere l´arresto del mandrino solo se il motore ed il mandrino di smerigliatura sono fermi! Durante la sostituzione della mola l´arresto del mandrino deve rimanere premuto! Nel caso di mole di smerigliatura o di troncatura fino a 3 mm di spessore, avvitare il dado flangiato con il lato piatto verso la mola.

FUNZIONAMENTO DI PROVA DI UNA MOLA

NUOVA Far funzionare a vuoto per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostituirla subito. MOTORE Il motore deve essere ben ventilato durante il funzionamento, per questo motivo le aperture di areazione devono sempre essere tenute pulite.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola controllarne il numero giri indicato. Il numero di giri della mola di smerigliatura o di troncatura deve essere maggiore del numero di giri a vuoto della smerigliatrice angolare. Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000 min

e per una velocità periferica di 80 m/sec.

AVVERTIMENTI PER L´USO

Smerigliatura di sgrossatura I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30° ai 40° rispetto alla supericie da smerigliare e spostandola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa. Smerigliatura di troncatura Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presentare uno spigolo di taglio netto. Per troncare pietre dure si consiglia di unsare una mola diamantata. Non devono venir lavorati materiali contenenti amianto! Per la sgrossatura non usare mai mole per troncare. DATI TECNICI Tensione nominale: 230 V ~ 50 Hz potenza assorbita: 2000 W numero giri a vuoto: 6.500 min

ø max. mola: 230 mm filetto del mandrino motore: M 14 livello di pressione acustica LPA: 70 dB (A) livello di potenza sonora LWA: 85 dB (A) Vibrazione

Peso 5,8 kg Con isolamento protettivo II /

Posizione della flangia se si impiegano mole per smerigliatura e troncatura

flangia di serraggio dado flangiato Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta

flangia di serraggio dado flangiato Posizione della flangia se si impiega una mola per troncatura piegata a gomito
