PSM1028P - Levigatrice Ferm - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice di finitura
Marca	Ferm
Modello	PSM1028P
Superficie di levigatura	105 x 113 mm
Peso	1,41 kg
Tensione di rete	220-240 V~
Frequenza di rete	50-60 Hz
Potenza	220 W
Velocità a vuoto	15 000 min⁻¹
Sistema di fissaggio della carta	Velcro® e fissaggio manuale
Aspirazione polvere	Con sacchetto antipolvere rimovibile
Doppio isolamento	Sì
Materiali compatibili	Legno, metallo, plastica, superfici verniciate
Dispositivi di protezione richiesti	Occhiali di sicurezza, protezione acustica, maschera antipolvere
Manutenzione	Pulizia dell'involucro con un panno morbido, pulizia regolare del platorello di levigatura
Garanzia	Consultare i termini di garanzia forniti
Smaltimento	Riciclo conforme alla direttiva RAEE 2012/19/UE

Domande frequenti - PSM1028P Ferm

Come montare la carta vetrata sulla levigatrice Ferm PSM1028P?

A seconda del sistema, utilizzare il Velcro premendo la carta sul platorello, oppure il sistema a fissaggio manuale: aprire i fissaggi, posizionare la carta, piegare le estremità e chiudere i fissaggi. Assicurarsi che le perforazioni corrispondano.

Quali materiali posso levigare con questa levigatrice?

Questa levigatrice di finitura è progettata per legno, metallo, plastica e superfici verniciate. Non utilizzare su materiali contenenti amianto o magnesio.

Come pulire e manutenere la levigatrice?

Prima di qualsiasi pulizia, scollegare l'apparecchio. Pulire l'involucro con un panno morbido e le fessure di ventilazione con un panno umido se necessario. Pulire regolarmente il platorello di levigatura per evitare giochi imprecisi.

Qual è la potenza della levigatrice Ferm PSM1028P?

La potenza nominale è di 220 W con una tensione di 220-240 V~ e una frequenza di 50-60 Hz.

Qual è la velocità di rotazione della levigatrice?

La velocità a vuoto è di 15 000 min⁻¹.

Posso usare la levigatrice senza sacchetto antipolvere?

Si consiglia di utilizzare il sacchetto antipolvere fornito per aspirare la polvere e proteggere la salute. È anche possibile collegarla a un aspirapolvere esterno se adatto.

Quali precauzioni di sicurezza devo prendere?

Indossare sempre occhiali di sicurezza, protezione acustica e maschera antipolvere. Verificare che la tensione corrisponda e non lavorare su materiali pericolosi come l'amianto.

Come cambiare la carta vetrata usurata?

Per il Velcro, staccare la carta usurata e premere una nuova. Per il sistema a fissaggio, aprire i fissaggi, rimuovere la vecchia carta, posizionare la nuova e richiudere i fissaggi.

La levigatrice vibra molto?

Il livello di vibrazioni è stato misurato secondo la norma EN 60745. Per ridurre l'esposizione, manutenere correttamente l'utensile, tenere le mani calde e strutturare il lavoro.

Come accendere e spegnere la levigatrice?

Per accenderla, spingere l'interruttore on/off (1) sulla posizione 1. Per spegnerla, spingerlo sulla posizione 0. Attendere l'arresto completo prima di appoggiarla.

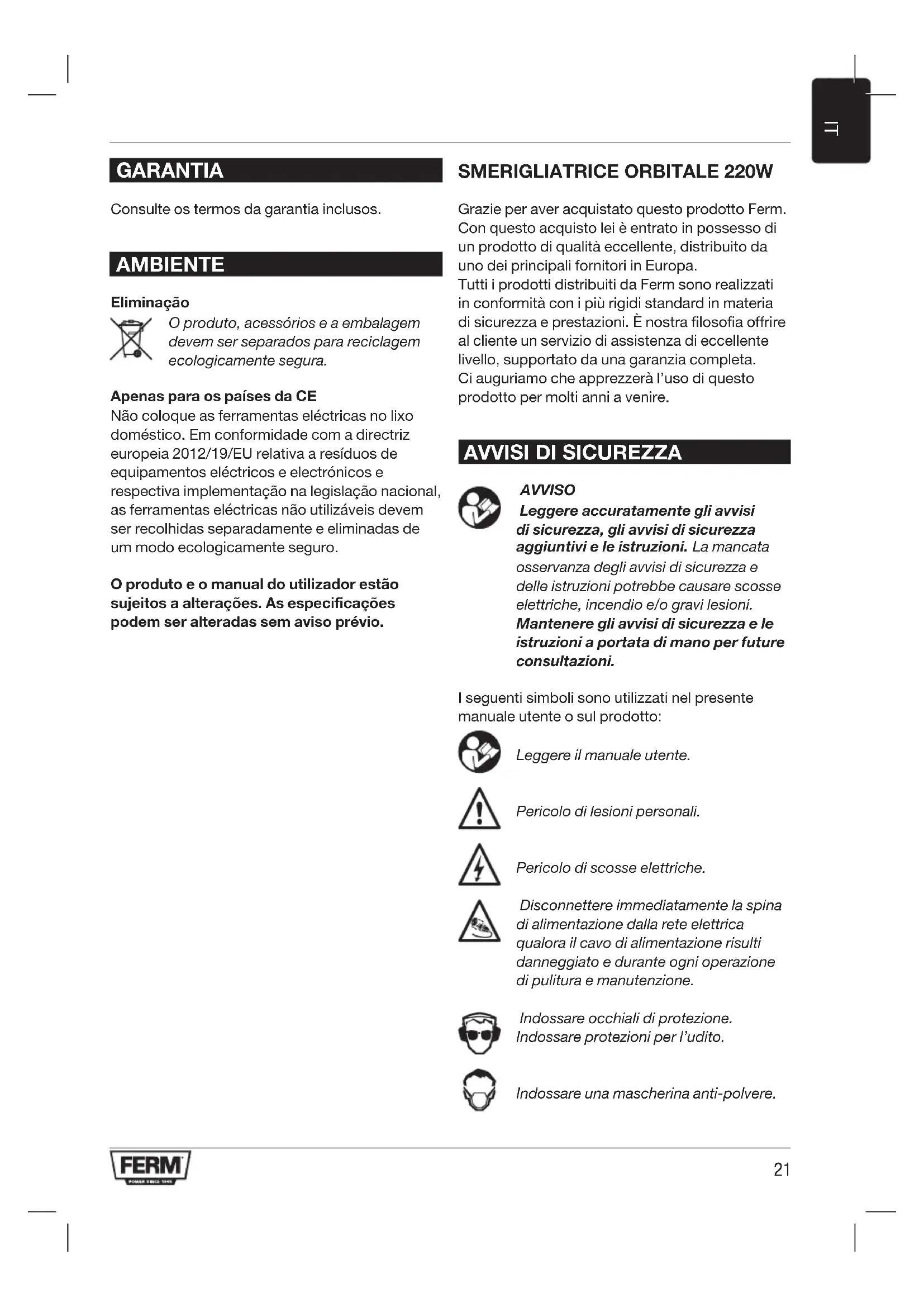

MANUALE UTENTE PSM1028P Ferm

Grazie per aver acquistato quello prodotto Ferm. Con quello acquisto lei è entrato in possesso di un prodotto di qualità eccellente, distribuito da uno dei principali fornitori in Europa.

Tutti i prodotti distribuiti da Ferm sono realizzati in conformità con i più rigidi standard in materia di sicurezza e prestazioni. É notre filosofia offrire al cliente un servizio di assistenza di eccellente livello, supportato da una garanzia completa. Ci auguriamo che apprezzerà l'uso di quello prodotto per molti anni a venire.

AVVISI DI SICUREZZA

AVVISO

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiantivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesionsi. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per futuro consultagioni.

I seguito simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale utente.

Pericolo di lesions personali.

Pericolo di scosse elettriche.

Disconnettere immediatamente la spina di alimentazione dalla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante agli operazioni di pulitura e manutenzione.

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Indossare una mascherina anti-polvere.

Doppio isolamento

Non smaltire il prodotto in contentori non idonei.

Il prodotto è conformeagli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

AVVISI DI SICUREZZA AGGIUNTIVI PER LEVIGATRICI ORBITALI

Il contatto o l'inalazione delle polveri prodotte durante l'uso (es.: superfici trattate con vernici al piombo, legno e metallo) possono risultare nocivi per la salute dell'utente e degli astanti nelle vicinanze. Indossare sempre adeguati accessori protettivi, come ad esempio una maschera antipolvere. Utilizzato sempre un adeguato sistema di aspirazione delle polveri durante l'uso.

Non operare su materiali contenenti amIENTo. L'amianto è una sostanza considerata cancerogena.
Nonutilizzare I'eeltroutensile per levigare materiali contenenti magnesio.
- Indossare occhiali protettivi, protezioni per l'udito e, se necessario, altri equipaggiamento protettivo, come quanti da lavoro, scarpe di sicurezza, ecc.
- Porre estrema attenzione nel levigare superfici verniciate.
- Prima dell'uso, rimuovere chiodi ed altri oggetti metallici dal pezzo in lavorazione.
- Verificare che il pezzo in lavorazione sia sostenegro o fissato correttamente.
Utilizzare esclusivamente carta abrasiva. idonea all'uso con I'eletttroutensile.
Utilizzare esclusivamente carta abrasiva con le corrette dimensioni. Assicurarsi che la carta abrasiva sia montata correttamente.
- Prima di agli uso, controllare lo stato della carta abrasiva. Non utilizzato carta abrasiva usurata a seguito di un uso prolongato.
Non porre mai l'eletttradoutsile su un tavolo o un banco da lavoro allaverlo precedentamente spento.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

Nonutilizzare l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori dizsche minima di 1,5mm^2 .Quando si utilizza un cavodi prolunga con avvolgicavo, svolgere semprecompletamente il cavo.

Dati tecnici

Tensione di alimentazione 220-240 V~

Frequenza di alimentazione 50-60 Hz

Potenza assorbita 220 W

Velocità a vuoto 15.000/min

Superficie di levigatura 105 x 113 mm

Peso 1.41 kg

Indossare protezioni per l'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore cui essere utilizzato perMETTERA a confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se siutilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarce condizioni, il livello di esposizione potrebbe augmentare notevolmente
• imomenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori,mantenendo le mani calde e organizzato i metodi di lavoro

DESCRIZIONE (FIG. A)

La levigatrice orbitale è stata progettata per levigare legno, metallo, materiale plastiche e superfici verniciate.

1.Interruttorean/off
2.Saccoraccoglipolvere
3.Piastralevigatrice
4. Graffetta di fissaggio per carta abrasiva
5.Impugnatura
6. Raccordo del sacco raccoglipolvere

MONTAGGIO

Prima del montaggio, spegnere sempre l'elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica.

Montaggio e rimozione della carta abrasiva (sistema Velcro®) (fig. B)

Montaggio

• Montare la carta abrasiva (7) con grana della corretta misura sulla piastra levigatrice (3). Verificare che i fori presenti sulla carta abrasiva (7) corrispondano ai fori sulla piastra levigatrice (3).

Rimozione

• Rimuovere la carta abrasiva (7) alla piastra levigatrice (3).

Montaggio e rimozione della carta abrasiva (graffette di fissaggio per carta abrasiva) (fig. C)

Montaggio

• Apriere le graffiti di fissaggio per carta abrasiva (4).
• Montare la carta abrasiva (7) con grana della corretta misura sulla piastra levigatrice (3). Verificare che i fori presenti sulla carta abrasiva (7) corrispondano ai fori sulla piastra levigatrice (3).
• Piegare la carta abrasiva (7) su entrambé le estremità attorno ai bordi della piastra levigatrice (3).
• Chiudere le graffiti di fissaggio per carta abrasiva (4), una alla volta. Assicurarsi che le estremità della carta abrasiva (3) siano ben fissate.

Rimozione

• Aprire le graffiti di fissaggio per carta abrasiva (4).
• Rimuovere la carta abrasiva (7) alla piastra levigatrice (3).
• Chiudere le graffiti di fissaggio per carta abrasiva (4).

USO

Accensione e spegnimento (fig. A)

Per accendere la macchina, portare l'interruttore on/off (1) in posizione 'I'.
Per spagnere la macchina, portare l'interrottore on/off (1) in posizione '0'.

Aspirazione della polvere (fig. D)

• Inserire il sacco raccoglipolvere (2) nel raccordo del sacco raccoglipolvere (6).

Suggerimenti per un uso ottimale

• Bloccare il pezzo in lavorazione.
• Tenere saldamente l'elettroutensile mediante l'impugnatura.
• Accenderel'elettroutensile.
• Appoggiare la piastra levigatrice con la carta abrasiva sul pezzo in lavorazione.
• Muovere lentamente l'eeltroutensile sul pezzo in lavorazione, premendo saldamente la piastra levigatrice contro la superficie del pezzo.
  Non esercitare una pressione eccessiva sull'elettroutensile. Lasciare che l'elettroutensile effettui il lavoro di taglio.
• Prima di appoggiare l'elettroutensile, spegnerlo e attendere che si arresti completeness.

PULIZIA E MANUTENZIONE

Prima di agli operazione di pulizia e manutenzione, spagnere sempre l'elettroutensile e disconnettere la spina di alimentazione alla rete elettrica.

• Pulire regolarmente I'involucro con un panno morbido.

• Mantenere le feritoie di ventilazione pulite e libero da polvere e sporco. Se necessario, utilizzato un panno morbido inumidito per rimuovere polvere e sporco delle feritoie di ventilazione.

• Pulire regolarmente la piastra levigatrice per evitare imprecisioni durante l'uso.

GARANZIA

Consultare i termini e le condizioni della garanzia allegata.

AMBIENTE

Smaltimento

Il prodotto, gli accessori e l'imballaggio devono essere raccolti separatamente per un riciclaggio ecocompatibile.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contentitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile.

Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificare alla preavviso.
