Marca	JATA
Modello	EDE8
Tipo di prodotto	Radiatore a bagno d'olio
Alimentazione	Rete (230 V, 50 Hz)
Dimensioni (fissaggio a parete)	L 400 mm, M 400 mm
Funzioni principali	Programmazione settimanale (3 canali A/B/C, 7 periodi), timer, regolazione temperatura e potenza (min, med, max), modalità antigelo, telecomando opzionale
Manutenzione e pulizia	Pulire con un panno asciutto e morbido; non utilizzare prodotti chimici o abrasivi
Sicurezza	Protezione antigelo, spegnimento automatico dopo timer, non coprire, non utilizzare vicino all'acqua, cavo di alimentazione da sostituire presso un centro di assistenza autorizzato
Ricambi e riparabilità	Telecomando (opzionale, non incluso); pile LR03 per telecomando; riparazioni interne (serbatoio olio) da parte del produttore o centro assistenza autorizzato
Informazioni generali	Garanzia secondo la legislazione vigente; compatibilità con supporti a parete forniti

Domande frequenti - EDE8 JATA

Come impostare l'ora sul radiatore JATA EDE8?

Premere il tasto C. La prima cifra delle ore lampeggia. Utilizzare i tasti ▲ o ▼ per impostare l'ora, quindi premere di nuovo C per passare ai minuti. Impostare i minuti, quindi premere C per fissare. Infine, impostare il giorno della settimana (7 corrisponde a domenica) e premere OK.

Come programmare il riscaldamento per la settimana?

Premere P per accedere alla programmazione. Scegliere il canale (A per lunedì-venerdì, B per sabato, C per domenica) premendo più volte P poi OK. Impostare la temperatura e l'ora di fine di ogni periodo con ▲/▼ e OK. È possibile programmare fino a 7 periodi per canale.

Cosa fare se il telecomando non funziona?

Verificare che le pile LR03 siano installate correttamente. Se il telecomando è stato sostituito in meno di 20 secondi, la programmazione viene conservata. Altrimenti, riprogrammarlo. Assicurarsi di puntare il telecomando verso il pannello di controllo e di premere per 2-3 secondi finché non si sente un segnale acustico.

Come pulire il radiatore?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire con un panno asciutto e morbido. Non utilizzare mai prodotti chimici, abrasivi o spugne metalliche che potrebbero danneggiare la superficie.

Come montare il radiatore a parete?

Fissare i supporti superiori alla parete utilizzando i tasselli e le viti fornite, rispettando le distanze L e M (per EDE8: 400 mm). Appendere il radiatore sui supporti, quindi inserire i supporti inferiori tra i moduli e avvitarli alla parete. L'apparecchio deve trovarsi ad almeno 15 cm da qualsiasi ostacolo.

Cosa significa la modalità antigelo?

La modalità antigelo mantiene una temperatura minima (generalmente intorno ai 7°C) per evitare il congelamento nella stanza. Si attiva automaticamente dopo la fine di un ciclo timer o può essere selezionata manualmente.

Come utilizzare il timer?

Premere POWER, quindi premere 4 volte C finché non compare l'indicazione del timer. Impostare ore e minuti con ▲/▼, quindi premere OK. Una volta trascorso il tempo, l'apparecchio si spegne automaticamente e viene visualizzata la modalità antigelo.

Come impostare la temperatura desiderata?

In modalità libera, premere T, quindi utilizzare ▲/▼ per selezionare la temperatura desiderata (deve essere superiore alla temperatura ambiente visualizzata). Confermare con OK. L'apparecchio si ferma quando la temperatura viene raggiunta e si riaccende se scende di 3°C.

Perché il radiatore non si accende?

Verificare che l'interruttore generale sia su I e che l'apparecchio sia collegato. La temperatura programmata deve essere superiore alla temperatura ambiente. Se il display mostra '--' dopo un minuto di inattività, premere M per alcuni secondi per sbloccare.

Come cambiare le pile del telecomando?

Utilizzare due pile LR03. Aprire il vano pile, inserire le pile rispettando la polarità. Se si sostituiscono le pile in meno di 20 secondi, la programmazione viene conservata. Non smaltire le pile usate nei rifiuti domestici.

MANUALE UTENTE EDE8 JATA

• Negli altri paesi, il titolare della garanzia, si avarrà dei diritti che la legislazione in vigore prevede e tutela.

la potenza minima ( ) media ( ) o massima ( ) e premere "OK" per confermare. Premere "OK"anche se non si selezione il calore, cie se si imposta la funzione anticongelamento o disinserito. Compare "● 1 2" che rappresenta il secondo periodo dello stesso giorno e lampeggiano le ore. La procedura eseguita fine ad ora è servita per scegliere in quali condizioni si considera fare funzionare l'emittente nel primo periodo di tempo, periodo di tempo iniziato alle "0:00"e la cui conclusione non è alcora stato programmata.

• Per programmare il tempo di conclusione di quello primo periodo (tenereiconte che quello di inizio sono le "0:00") i pulsanti selezione l'ora e premene "OK" per conformare. Lampeggiano le cifre relative ai minuti. Usare gli stessi pulsanti per impostare e OK" per conformare. Tenerepresente che I'ora di conclusione della programmazione di quello primo periodo e I'ora di avvio del secondo periodo, già programmata. Coe quando si programmà I'ora di conclusione di un periodo, viene programmata I'ora di inizio di quello successivo. Per那么 sul display compare già 12", il chesignica che è stata impostata la conclusione del primo periodo, che allo stesso tempo comporta I'inizio del secondo. Per programmare il secondo periodo, ripetere il processo precedente delle punto 3 usando i pulsanti

e e proseguire con le autre operazioni. Per ogni periodo impostato compare la relativa individazione 1^ 12^ 123^ .ecc.E cose via fino al settimo periodo.

Una volta conclusa la programmazione dei sette periodi del canale A, compare la figura C del libro.

• Per programmare il canale B premere "P" due volte e OK finché non compare "0:00" che, come quando si programma il canale "A", è l'inizio del primo periodo e non più essere modificato. Lampeggiano la temperatura e la "B" relativa al canale e compare "●1".

• Ripetere les operaioni indicate nella programmatiche del canale "A" iniziando il processo dall'impostazione della temperatura.

• Come per la programmazione del canale "A", una volta impostati tutti i periodi del canale "B" compare la figura C del libro.

• Quindi, per programmare il canale "C", premere "P" tre volte e "OK". Iniziare la programmazione richiesta per quello canale essequendo le operazioni indicate in precedenza fino a completeness i settte periodi e alla comparsa della figura C del libro.

• Fino a questo punto è stata eseguita la programmazione dei 3 canali con diversi periodi di tempo e diverse modalità di funzionamento.

Conoscendo le programmaticazioni effettuate, è possibile scegliere quale canale si considere che funzioni in ogni giornata della settimana. Per farlo, premere "P"izzato volte finché non lampeggia "1" che corrisponde al lunedì e premere "OK". Tramite i pulsanti a scagliare il canale richiesto, A-B o C, per quel giorno e premere "OK" per conformare. Una volta effettuata esta operazione, comincía a lampegliare il "2" relativivo al martEDI. Tramite i pulsanti a scagliare il canale richiesto e OK' per conformare. Eseguire la stessa operazione fine a completing i giorni della settimana.

TELECOMANDO

• Il telecomando funzioni con due pile tipo LR03. Esse non vanno smaltite con gli altri residiuti domestici.
• If telecomando consente di svolgere le stesse operazioni più esaminate per il pannello di controlo.
• Selezionare la funzione o la programmazione desiderata per l'apparecchio, poi premere orientando il telecommando verso il pannello di controllo. Mantenere premuto per 2-3 secondi fino a far scomparire il segnale acustico.
• Il telecomando visualizzazione i grade prescegli per il funzionamento dell'apparecchio, non la temperatura ambiente.
• Quando si sostituiscono lepile, la programmazione del telecommando si cancella. Tuttavia, se la sostituzione è molto rapida, meno di 20 secondi, il telecommando la manterra in memoria.

MANUTENZIONE E PULIZIA

• Prima de eseguire qualsias opersonazione di pulizia, accertarsi di aver disinserito la spina del radiatore alla rete elettrica e lasciare che si raffreddi.
  Pulire con un panno morbido ed asciutto.
• Nella pulizia dell'apparecchio evitare di utilizzare prodotti chimici o abrasivi, pagliette metalliche o simili che potrebbero deteriorarne la superficie.

TUTELA DELL'AMBIENTE

• Quando desideriate rottamare l'apparecchio, vi preghiamo di depositarlo negli apposti contentitori oppure di consegnarlo nel centri di raccolta e smaltimento.
• Procedere dello stesso modo una volta eliminate le pile. Esse non vanno smaltite con gli altri residui domestici.
  Non gettare l'apprecchio ne pile nel rifuti. In quello modo potrete contribuire alla salvaguardia ed aligramento dell'ambiente.

COMPONENTES PRINCIPALES

1. Panel de control.
2. Interruptor general O-I
3. Patas.
4. Sensor temperature.
5. Soportes pared superiores.
6. Soportes pared inferiores.
7. Mando a distancia. (Optional. No incluido)

PRINCIPIAS COMPONENTESS

1. Pannello di controllo.
2. Interruftore Generale O-1
3. Piedini d'appoggio.
4. Sensore temperatura.
5. Sostegni a muro superiore.
6. Sostegni a muro inferiori.
7. Telecomando. (Opzionale. Non compreso)

PANEL DE CONTROL

1. Visor.
2. Pulsador "POWER"
3. Pulsador ^ C
4. Pulsador "OK"
5. Pulsador "M"
   13.Pulsador P
6. Pulsador T
7. Pulsador H
8. Pulsador
9. Pulsador

PAINEL DE CONTROLO

IMPOSTAZIONE DELL'ORA

Premere "C". Lampeggia la prima cifra relativa all'ora. Tramite i pulsanti o impostare l'ora.
Premere di nuovo "C". Lampeggiano le cifre relative ai minuti. Usare gli stessi pulsanti per impostare i minuti e "C" per conformmare. Lampeggia quindi il calendario settimanale (il 7 rappresenta la domenica). Impostare il giornotramite i pulsanti a o v e premere "OK" per conformare.

BLOCCO AUTOMATICO

USO DEL TIMER

• I comandi si bloccano se rimangono inutilizzati per più di un minuto perché l'apparecchio è access, en quello stubi il display visualizzera ( ). Per sbloccarli Maintainere premuto il tasto "M" per tutte secondo.
• Il radiatore è dotato di un timer che lo disattiva automaticamente allo scadere del tempo programmato.
  Premere "POWER".
• Premere "4 volte" consecutive "C" finché non compare l'indicazione e lampeggia la prima cifra "0" relativa all'ora.
• Impostare le ore di funzionamento desiderate utilizzato i pulsanti o , poi premere nuovamente solo una volta "C". Le cifre corrispondenti alle ore rimarranno fisse, nelle lampeggeranno le due cifre corrispondenti ai minuti - Avvalendosi dei tasti o impostare i minuti.
• Premere "OK" per confermare la selezione.
• Allo scadere del tempo programmato, l'apparecchio si disattivera automaticamente ed il display visualizzera la funzione anticongelamento (

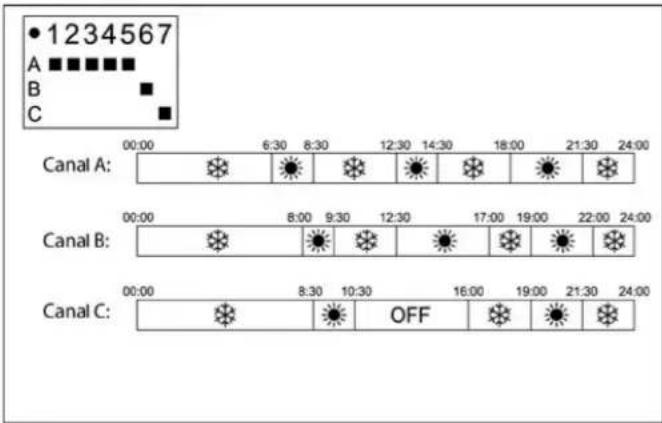

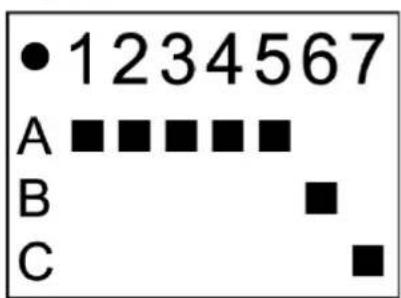

• Il programmatore è dotato di 3 canali: A, B e C. Ogni canale dispone di 24 ore divise in 7 periodi figura D:
  Canale A:da Lunedi a Venerdi. (1 - 2 - 3 - 4 - 5)
  Canale B: Sabato. (6)
  Canale C: Domenica. (7)
  L'emittente e inizialmente impostato e svolve il proprio funzionamento automatico. La temperatura desiderata è di 22 C° e la potenza di calore al Massimo.
  Per attivare il funzionamento procedere come segue.
• Collegare l'apparechio alla rete elettrica, posizionare su I'interrottore generale (2), poi premere "POWER" (9). Il display visualizzera "0:00" ed i gradei centigradi (^) correspondenti alla temperatura ambiente.
• Mantenere premuto "M" fino a visualizzare la figura C.
• Première "C". Lampeggiani le prime ditcre relative allora. Tramite i pulsanti o impostare l'ora.
• Premere di nuovo "C". Lampeggiano le cître relative ai minuti. Usare gli steSSI pulsanti per impostare i minuti e "C" per confermare. Compare lampeggiando il calendario settimanale (il 7 corrisponde alla domenica) Impostare il giorno della settimana corrente tramite i pulsanti o▼ e premere "C" per confermare.
• Questi dati vengono sempre salvati nella memoria se il dispositorio rimane collegato alla rete e se non si producono salti di corrente.
• NOTA: Per confermare, premere sempre "C". Non premere "OK"
• La programmazione iniziale dell'emittente cui è stata modificata per adattarla alle proprie esigenze. Per farlo, procedere comeindicato nella sezione seguente.

MODIFICARE LA PROGRAMMAZIONE SETTIMANALE

Per procedere alla programmaticazione settimanale eseguire le operazioni indicate nella sezione "FUNZIONAMENTO AUTOMATICO".

1. Premere "P". Sul display compare "PROG" e vi restsa per tutte la durata della programmazione. Lampeggia la "A" relativa a quel canale e compare il "●" correspondente al primo periodo da programmare.
2. Premere "OK" Compare "0:00" che e l'inizio del primo periodo e che non cui quod assere modificato. Lampeggia la temperatura.
3. Utilizzato i pulsanti o▼ selezione la temperatura desiderata e premere “OK” per confirmare.
4. Comincera a lampegliare il led Funzioni. Con "H" selezionare calore ( ) anticongelazione ( ) o spento (OFF).

5. Se si è scelta la funzione calore ( ), mediating i pulsanti ▲o▼ selezionale

6. Quando si usa per la prima volta, si consiglia di far funzionare l'apparecchio per 2 o 3 ore impostando la temperatura al massimo: in quello modo si favorirà la scomparsa del caratteristico odore sprigionato dal radiatore elettrico al suo primo uso.

7. L'installation fissa in locali adibiti a bagno o docciauve essere eseguita in modo tale da impedire a chi stia utilizzando la doccia o il bagno di toccare l'implanto o di azionare interruttori o altri dispositivi di controlo.
8. Durante la fase di riscaldamento l'apparecchio può originare alcuni rumore.
9. Non appoggiare direttamente sul pavimento, prima utilizzare il radiatore collocare gli appositi piedini.
10. Qualora il cavo dell'alimentazione fosse danneggiato, rivolgersi ad un Servizio Tecnico Autorizzato per la sua sostituzione.

MONTAGGIO

MONTAGGIO PIEDINI D'APPOGGIO

Colcare i piedini d'appoggio nella parte inferiore del radiatore, fissandoli con 2 viti M6 al primo ed all'ultimo modulo.

MONTAGGIO A MURO

• Prima di installare definitivement il radiatore a muro ci si deve assicurare che l'apprecchioia sua posizionato ad un minimo di 15 cm da tutti gli eventuali ostacoli (pareti laterali, scaffali ecc.)
  Eseguire i fori nella parete, rispettando le distanze indicate nella fig. A, tenendo presente che le distanze correspondenti a "L" ed "M"ippo variate in funzione del modello del radiatore acquisto. Nella tabella sottostante troverete le opportune indicazioni sul tali misure.

MODELLO	EDE4	EDE6	EDE8	EDE10
L (mm.)	160	320	400	560
M (mm.)	160	320	400	560

• Fissare i sostegni superiors (5) al muro utilizzato i tasselli ad espansione e le correspondenti viti in dotazione.
• Agganciare il radiatore ai sostegniori, inclinandolo leggermente in avanti.
• Dopo aver agganciato il radiatore ai sostegni superiori, si proceda ad incastrarlo nel sostegni della parte inferiore (6), tra i corrispondenti moduli, per poi avvitaril al muro (Fig B)

ISTRUZIONI PER L'USO

Il radiatore consente di scegliere tra due modalità di funzionamento: libero o automatico.

Per far funzioni l'emittente in questa modalità non è necessario impostare l'ora.
- Collegare l'apparecchio alla rete elettrica, posizionare su I'interrutlore generale (2), po preme "POWER" (9). Il display visualizerà "0:00" ed i gradi centigradi (oC) corrispondi alla temperatura ambiente.
- Première "H" finché non comincia a lampeggiare l'indicazione ( ) en intermittente.
Impostare la potenza desiderata con i pulsanti o in base alle segunti.
indicazioni: ( ) Potenza minima- ( ) Potenza media - ( ) Potenza massima.
Premiere "OK" per confermare la selezione.
Premiere "T" e quindi tramite i pulsanti o impostare la temperatura richiesta e premere OK" per confermare.
- Una volta raggiunta la temperatura programmata, l'apparecchio si disinserisce.
- Quando la temperatura cala di 3^ , l'apparecchio si inserisce di nuovo automaticamente

NOTA BENE: Per il funzionamento del emittenti, la temperatura impostatauveessere sempre superiore alla temperatura ambiente che indica l'appareccchio.
- L'apparecchio non funzione se la temperatura impostata è uguale o inferiore alla temperatura ambiente indicata sul display.

Figura C.

Figura D.

ESPANOL

ATencion

• Leggere attendamente queste istruzioni prima di usare il radiatore elettrico e conservarle per eventuali future consulzioni.
• Questo apparecchio non è destinato all'uso diretto di persone (incluso bambini) con capacità fisiche, sensoriali o mentali disminuite, o con mancanza di esperienza e conoscenze, salvo che ricevano una supervisione o delle istruzioni concrete, sull'utilizzo dell'apparechio da una persona responsable per la loro sicurezza.
• Conservare fuori alla portata dei bambini le borse di plastica o gli elementi d'imballaggio. Posso sono assere fonti potenziali di pericolo.
• Prima di collegare l'apparecchio, accertarsi che il voltaggio individato nella targhetto delle caratteristiche tecniche dell'apparecchio corrisponda al voltaggio della rete locale.
• Verificare che la presa di alimentazione sia provvista di una messa a terra idonea.
  Non collocare l'apparecchio in prossimità di vasche da bagno, lavandini, piscine ecc.
  Non inumidire ne immerge l'apparecchio in ac
• Conservare fuori alla portata dei bambini.
• (12) Non coprire mai il radiatore onde evitare il pericolo di surriscaldamento.
• L'uso corretto dell'apparecchio prevede che i componenti siano sempre collocati in posizione verticale.
• Mention l'apparechio è in funzione, le sue superfici metallliche esterne tendono a riscaldarsi. Prima di toccarle, scollegare l'apparechio e lasciar trascorrire il tempo necessario per il loro raffreddamento.
  Non collocare sotto una presa di corrente
  Non collocare in prossimità di oggetti o prodotti inflammabili.
