Tipo di prodotto	Stufa a legna (caminetto)
Marca	Wamsler
Modello	Montafon (Tipo 10870/71)
Potenza nominale	7 kW
Combustibile consentito	Legna da ardere (max 35 cm di lunghezza, umidità < 20%)
Dimensioni (L × P × A) modello standard	464 × 340 × 754 mm (a seconda della variante)
Peso netto	Circa 69 kg (varia a seconda del modello)
Tiraggio minimo richiesto	12 Pa
Rendimento energetico	> 80%
Temperatura media dei fumi	270 °C
Portata massica dei fumi	6,9 g/s
Tasso di CO al 13% O₂	1218 mg/m³
Norma di conformità	EN 13240
Materiali principali	Acciaio, vermiculite (refrattaria), pietra ollare, vetro ceramico
Tipo di accensione	Manuale (carta, accendifuoco, piccola legna)
Regolazioni dell'aria	Aria primaria (posizione A per accensione, H per potenza nominale)
Capacità massima di carico di legna	2 tronchi da 1,6 kg ciascuno (3,2 kg max)
Manutenzione consigliata	Pulizia vetro con prodotto speciale, svuotamento cenere, spazzacamino 2 volte/anno
Distanze di sicurezza (materiali combustibili)	Davanti: 80 cm (40 cm con schermo), dietro: 30 cm, lati: 55 cm
Protezione del pavimento	Lastra incombustibile sotto la stufa e 50 cm davanti, 30 cm sui lati
Garanzia dei pezzi di consumo (vermiculite)	6 mesi contro difetti di fabbricazione
Utilizzo	Riscaldamento supplementare per stanze fino a ~70 m² (stima)

Domande frequenti - Montafon Wamsler

Che tipo di legna usare nella stufa Montafon?

Usare solo legna da ardere secca (umidità <20%) di legno duro (quercia, faggio, frassino). Evitare legna umida, rifiuti, legno trattato o verniciato.

Come accendere correttamente la stufa per la prima volta?

Al primo accensione, aprire finestre per arieggiare. Usare piccola legna e accendifuoco, aprire l'aria primaria (posizione A). Riscaldare gradualmente: 1 ora a fuoco basso poi aumentare. Odori e fumi sono normali (cottura vernice).

Quali sono le distanze di sicurezza da rispettare?

Davanti: 80 cm (40 cm con schermo), dietro: 30 cm, lati: 55 cm da materiali combustibili. Il pavimento deve essere protetto da una lastra incombustibile.

Perché il vetro si sporca rapidamente?

Ciò è dovuto a legna troppo umida o combustione a bassa temperatura. Usare legna secca, caricare correttamente e mantenere una buona fiamma.

Cosa fare in caso di incendio della canna fumaria?

Chiudere tutte le aperture della stufa, avvisare i vigili del fuoco immediatamente. Non tentare di spegnere da soli. Far ispezionare la canna fumaria da un specialista.

Come regolare l'aria primaria?

Per l'accensione, posizionare la regolazione su A. In funzionamento normale (potenza nominale), regolare su H. Regolare in base alla combustione desiderata.

Quale manutenzione regolare è necessaria?

Pulire il vetro con un prodotto speciale, svuotare regolarmente il cassetto cenere, e far spazzare la canna fumaria almeno 2 volte all'anno.

Posso usare bricchette di lignite?

Il manuale indica che le bricchette di lignite sono consentite, ma per questo modello specifico (Montafon), solo la legna da ardere è raccomandata. Verificare la targhetta.

La stufa emana un odore strano durante i primi utilizzi?

È normale: la vernice si indurisce e residui di olio evaporano. Arieggiare la stanza e riscaldare gradualmente per alcune ore. Se persiste, vedere sezione anomalie.

Come sostituire le piastre di vermiculite?

Le piastre sono consumabili e garantite 6 mesi. Per sostituire, contattare un professionista indicando il numero di tipo, riferimento e serie dell'apparecchio. Usare solo pezzi originali Wamsler.

MANUALE UTENTE Montafon Wamsler

Istruzioni per uso e INSTALLazione

ci complimentiamo con Lei per aver acquistato esta stufa da riscaldamento e per l'ottima scelta effettuata!

Questo prodotto Le garantisce

• qualità elevata grazie all'utilizzo di ottimi materiali testati
• funzionamento sicuro grazie alle avanzate technologie verificate in modo rigoroso in base alla norma europea DIN EN 13240
• lunga durata nel tempo grazie alla robusta struttura

Per garantire un lungo funzionamento nel tempo della Sua stufa è importante leggere attendamente le seguenti istruzioni, nelle quali troverà tutte le informazioni necessarie或者其他 che utili suggerimenti.

ATTENZIONE

Per la richiesta di pezzi di ricambio indicate il N^ di articolo/Article No. e il N^ di serie/Serial No. riportati sulla targa di identificazione dell'apparecchio.

INDICE

Gentilissimo Cliente, 49
INDICE 49
AVVERTENZE DI SICUREZZA 50
1. Istruzioni per l'uso 53
1.1 Struttura stufa 53
1.2 Accensione 54
1.3 Spegnimento 56
1.4 Generalità sul funzionamento 56
1.5 Pulizia e manutenzione 57
1.6 Cause e risoluzione anomalie 59
2.Installazione 60
2.1 Prescrizioni e norme 60
2.2 Distanze di sicurezza 61
2.3 Collegamento alla canna fumaria 62
3. Schede tecniche 67
3.1 Disegni dimensionalati dati 67
3.2 Dimensioni 68
3.3 Informazioni sul peso e dati tecnici 68
3.4 Dichiarazione di conformità CE 69

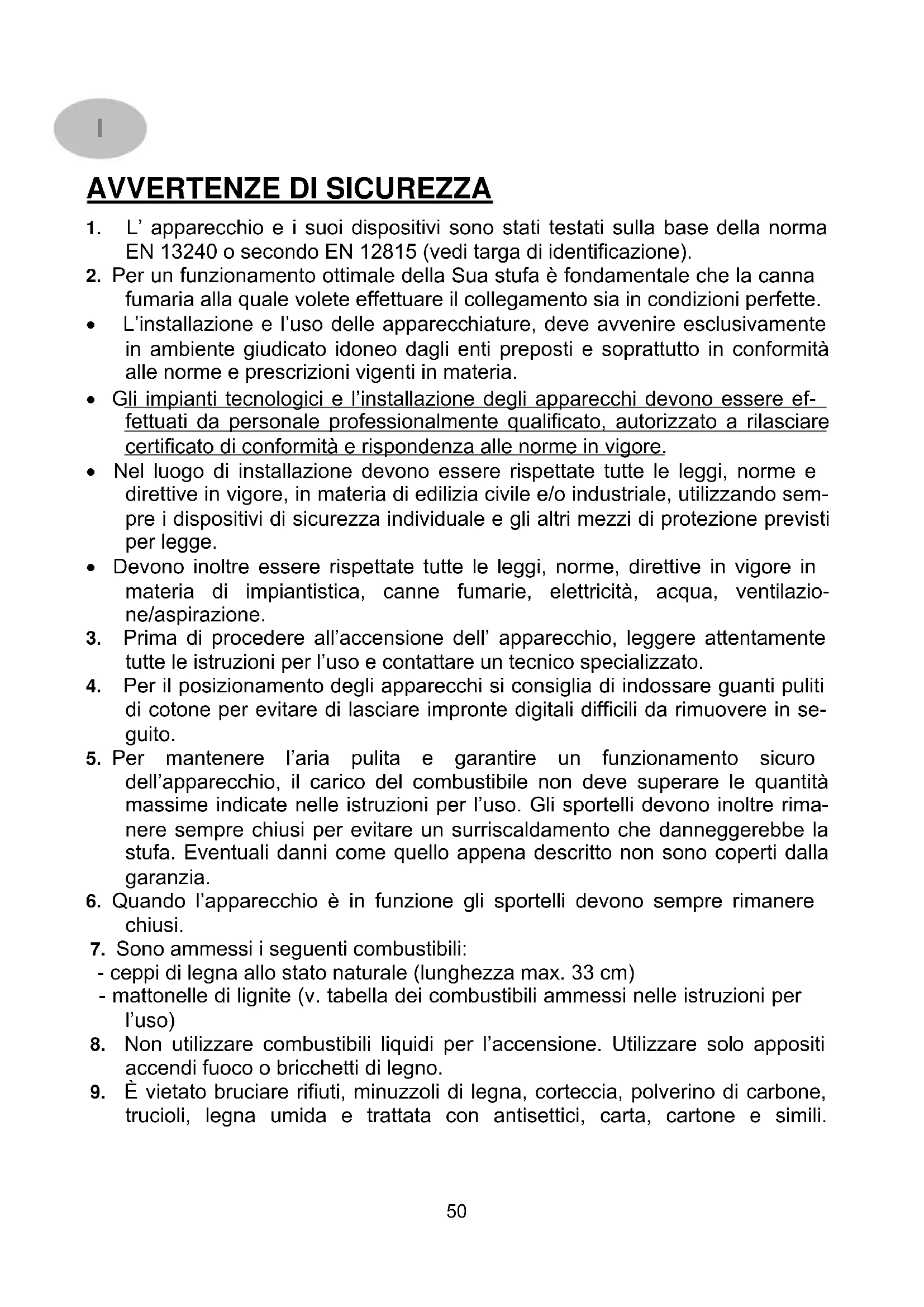

AVVERTENZE DISICUREZZA

1. L' apparecchio e i loro dispositivi sono stati testati sulla base della norma EN 13240 o secondo EN 12815 (vedi targa di identificazione).
2. Per un funzionamento ottimale della Sua stufa è fondamentale che la canna fumaria alla quale volete effettuare il collegamento sia in condizioni perfette.
3. L'installazione e l'uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.
4. Gli impiani technologici e l'installazione degli apparecchi devono essere effettuati da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.
5. Nel luogo di installmente devono essere rispetto delle leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriiale, utilizzando sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.
6. Devono inoltre essere rispetto delle leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.
7. Prima di procedere all'accensione dell'apparecchio, leggere attendamente tutte le istruzioni per l'uso e contattare un technician specializzato.
8. Per il posizionamento degli appearecchi si consiglia di indossare quanti puliti di cotone per evitare di lasciare impronte digitali difficili da rimuovere in seguito.
9. Per Maintainere l'aria pulita e garantire un funzionamento sicuro dell'apparecchio, il carico del combustibile non deve superare le quantità massime indicate nelle istruzioni per l'uso. Gli sportelli devono inoltre rimanere sempre chiusi per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descriptors non sono coperti alla garanzia.
10. Quando l'apparecchio è in funzione gli sportelli devono sempre rimanere chiusi.

11. Sono ammessi i seguenti combustibili:

12. ceppi di legna allo stato naturale (lunghezza max. 33 cm)

13. mattonelle di lignite (v. tabella dei combustibili ammessi nelle istruzioni per l'uso)

14. Non utilizzato combustibili liquidi per l'accensione. Utilizzato solo apposti accendi fuoco o bricchetti di legno.

15. É vietato bruciare rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucioli, legna umida e trattata con antisettici, carta, cartone e simili.

16. Durante la prima accensione la stufa potrebbe emanare fumi e odori sgradevoli. Provedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con il primo riscaldamento, quosti fenomeni potrebbero ripresentarsi anche in seguito.

17. Gli elementi di lavoro e i dispositivi di impostazione sono da regolare secondo le istruzioni per l'uso. Se l'apparecchio è caldo si raccomanda di serviri di attrezzi speciali o dei quanti di protezione.
18. Aprendo lo sportello del focolare potrebbe verificarsi un'uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si raccomanda pertanto, di aprire lo sportello lentamente e solo di quale centimetro, prima di aprirlo completeness. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo iletto di brace e che le fiamme siano tutte spente.
19. Quando la stufa è in funzione tutte le superfici, in particolare i vetri, le maniglie e i dispositivi di commando, possono raggiungere temperature elevate. è importante controllare che bambini, adolescenti, persone anziane e animali domestici mantengano una distance di sicurezza dall'apparecchio quando questo è in funzione. Per manipolare la stufa servirsi del quanto di protezione o degli attrezzi speciali forniti. Bambini e adolescenti al di quello dei 16 anni possono utilizzato la stufa solo se sorvegliati da uomini.
20. Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede sono al raggiungimento dello scatto e, soprattutto, che non vengano smaltiti tizzoni/braci ardenti (pericolò di incendio).
21. Nei periodi di mezza stagione possono verificarsi anomalie della canna fumaria che possono compensettere la corretta espulsione dei gas combusti. In questo caso è opportuno riempire la camera di combustione con una quantità minore di combustibile, meglio se con trucioli o bricchetti di legno. Quindi mettere in funzione la stufa e con attenzione, stabilizzarne il tiraggio. Per un buon funzionamento della stufa la Griglia Focolare deve essere pulita quotidianamente.
22. Dopo agli accensione stagionale è opportuno far ispezionare la stufa da tecnici qualificati ed effettuare una pulizia completa di tubi e giro fumi.
23. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l'esatto n^ di articolo e di series dell'apparecchio. Tutti i componenti dovranno essere sostituiti escludamente con pezzi originali Wamsler.

24. Eventuali lavori, in particolare l'installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione sono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere agli forma di garanzia.

25. É importante che vengano rispetto le distance di sicurezza ai lati e sul retro per tutti i componenti e materiali infiammabili. Le distance sono riportata nelle istruzioni per l'uso o sulla targa dell'apparecchio.

26. E vietato apportare qualsiasi tipo di modifica all'apparecchio. Non è ammesso il collegamento ad una canna fumaria con altezza utile inferiore ai 4 metri. In caso di incendio della canna fumaria chiudere subito tutte le aperture dell'apparecchio e avvertire i Vigili del Fuoco. Non provare in nessun caso a spegnerlo autonomamente. Dop o l'incendio è assolutamente necessario far ispezionare la canna fumaria da un technician specializzato.
27. Poiché i combustibili solidi bruciando producono fuliggine, sul vetro della stufa potrebbero formarsi depositi; ciò non è da considerarsi un difetto dell'apparecchio.
28. Essendo la pietra ollare/arenaria pietre naturali, eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo.
29. L'apparecchiatura deve essere impiegata solo per l'uso per il quale è stata eslicitamente concepita, altri impieghi sono impropri e pertanto pericolosi.
30. L' apparecchiatura non deve essere utilizzata come inceneritore.
31. In caso dietro del portello focolare rotto e/o incrinato,osto come in caso di anomalie di funzionamento, l'apparecchio non vuo essereMESSO in funzione, se non dopo aver rimioso I'anomalia.
32. Non ostruire le aperture o feritoie di aspirazione o di smaltimento del calore.
33. Tutti i regolamenti locali, inclusi quelli riferiti alle Norme Nazionali ed Europee devono essere rispetto nell'installazione dell'apparecchio.
34. Il funzionamento dell'apparecchio è di tipologia intermittente, quando richiede che il combustibile venga caricato manualmente durante il funzionamento.

1. Istruzioni per l'uso

1.1 Struttura stufa

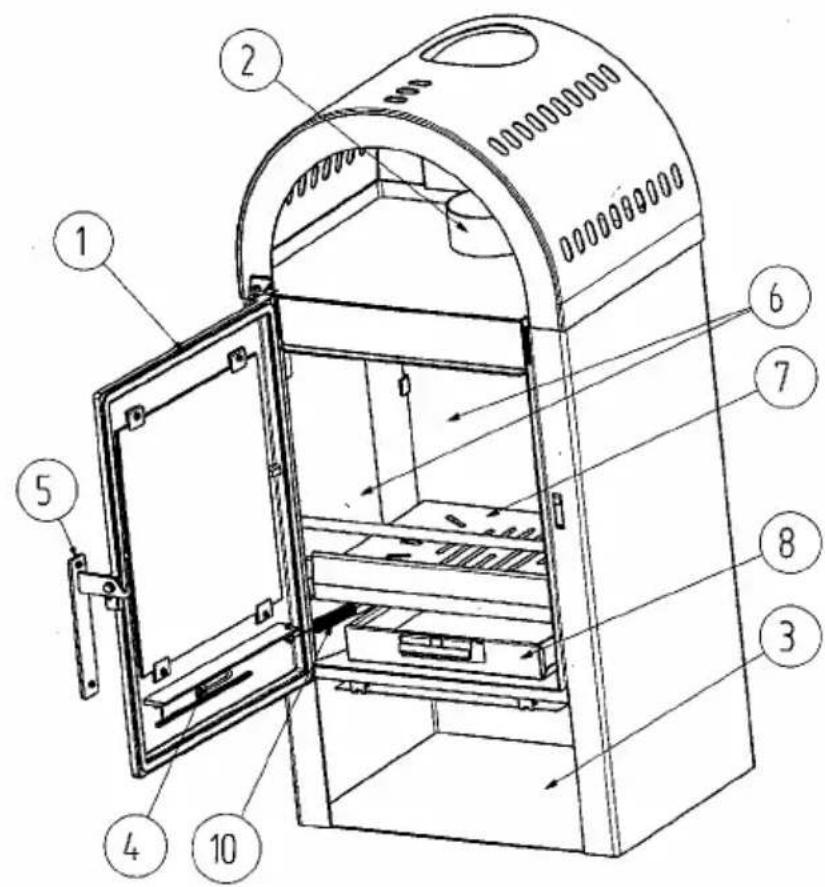

Fig. 1

1. Sportello
2. Uscita fumi 120mm
3. Deposito per combustibile
4. Leva aria primaria
5. Maniglia

6. Muratura

7. Griglia

8. Cassetto cenere
9. Targa sul lato posteriore
10. Molla d'acciaio

1.2 Accensione

Il disposativo è fornito con maniglia smantellati. essere mappato prima di mettere nella maniglia montata nella Figura 4.

Combustibili

Per garantire un corretto funzionamento della stufa e una formazione minima di fumo devono essere utilizzati esclusivamente i combustibili elencati di seguito: legna secca allo stato naturale con umidità massima del 20%.

Tipodi combustibile	Valore calorico ca. kJ/kg
Legna dura	15.900
Legna morbida	11.500

É vietato bruciare i seguenti combustibili:

Rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucoli, legna umida e trattata con antisettici, carta, cartone e simili. Per l'accensione utilizzato bricchetti di legno o accendi fuoco da grill.

N.B. Per l'accensione non utilizzato mai : alcohol, benzina, o altri combustibili liquidi.

Attenzione!

Durante la prima accensione la stufa potrebbe emanare fumi e odori sgradevoli. Provedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con la prima accensione, questi fenomeni potrebbero ripresentarsi anche in seguito.

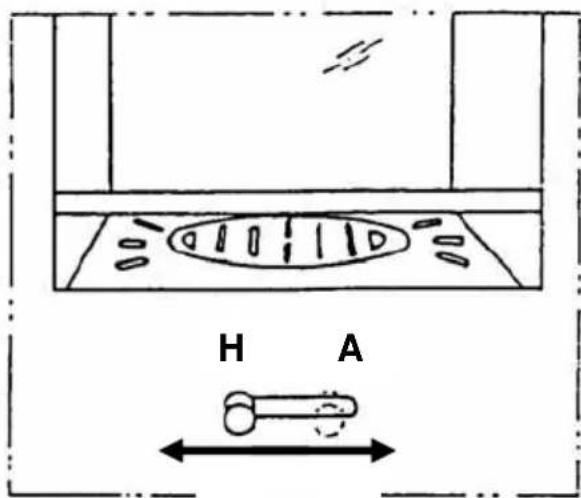

Mediate la leva dell'aria primaria è possibile impostare in continuo i valori compresi nel Campo di regolazione per ottenere la potenza calorica desiderata.

Impostazione aria di combustione:

Le leve devono sempre trovarsi al centro dei symboli.

Tabella 1

Combustibile		Posizione leva aria primaria
Accensione		A
Cecpi di legna	Potenza termica nominale	H
Spegnimento		H

Quantità di carico orario:

Per il legno non superare una quantità di due ceppi (lunghezza max. 33 cm) per un carico di circa 1,7 kg.

Prima accensione

• Prima di procedere all'accensione rimuovere il materiale di imballaggio del parafiamma sopra il focolare ed eventualmenteanche il nastro adesivo del vetro除去 laisciare residui.

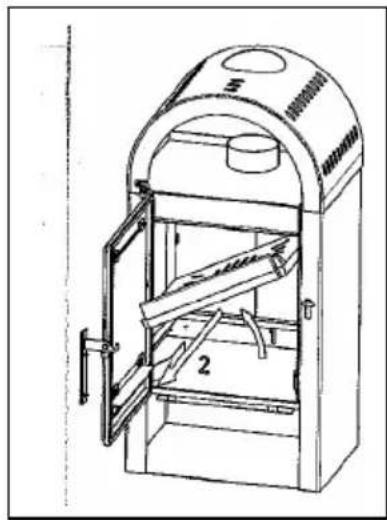

Aprire lo sportello del focolare sollevando la maniglia verso l'alto (fig. 2). Se l'apparecchio è caldo, utilizzato un dato di protezione isolato. Impostare l'aria primaria e la scelta di combustibile (fig. 3) secondo quello indicato alla tabella 1.

Posizione sulla griglia focolare bricchetti di legno o accendi fuoco e aggiungervi sopra dei trucoli di legno. Procedere con una piccola carica di legna per poi augmentarne la quantità, accendere, e poi richiudere lo sportello del focolare. Quando la fiamma si è ben sviluppata, e si è formato un buon strato di brace, aggiungere un'ulteriore carica di combustibile. In seguito impostare l'aria primaria secondo quando indicato alla tabella 1.

Per la prima accensione è opportuno procedere in modo "lieve" con piccole quantità di combustibile, per consentire ai componenti di abituarsi al calore. Durante quella fase la stufa potrebbe emanare fumi e odori sgradevoli. Provedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con la prima accensione, questi fenomeni potrebbero ripresentarsi although in seguito.

Il combustibile non deve esseregettato, ma appoggiato nel focolare con delicatezza per evitare di danneggiare la parte in muratura dell'apparecchio.

Attenzione!

Aprendo lo sportello del focolare potrebbe verificarsi un'uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si raccomanda pertanto di aprire lo sportello lentamente, e solo di quale centimetro, prima di aprirlo completeness. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente.

1.3 Spegnimento

Chiudere gli sportelli e portare la regolazione dell'aria primaria in posizione chiusa. Lasciar consumare la brace rimasta e far raffreddare la stufa. Pulire e svuotare il focolare e il cassettocene solo quando la stufa si è raffreddata a temperatura ambiente! Raccomandiamo di far attenzione alla possibile presenza di braci o tizzoni caldi.

1.4 Generalità sul funzionamento

Gli sportelli del focolare devono rinanere sempre chiusi nelle stufa è in funzione. É possibile aprirli per l'accensione, l'aggiunta di carico o per la pulizia del focola.

Un adeguato apporto di aria secondaria consente di bruciareanche i componenti combustibili dei gas di scarico. Non cui essere escluso un eventuale deposito di sporco sul vetro dovuto ai combustibili solidi e ciò non è da considerarsi come un difetto dell'apparecchio. Grazie a questo systema la combustione genera peu fumo e fuliggine garantendo il rispetto dell'ambiente. Qualora la stufa venga utilizzata nei periodi di mezza stagione è necessario prima controllare il tiraggio della canna fumaria, che potrebbe essere scarso se la temperature esterna è elevata. A quello scopo avvincare un fiammifero acceso allo sportello del focolare leggermente aperto. Se la fiamma non dovesse tirare sufficientemente in direzione dell'apertura, bruciare per breve tempo dei trucoli o bricchetti di legno nella stufa o nell'apertura di ispezione della canna fumaria. Per consentire un buon apporto di aria, prima di agli combustione pulire e scuotere la griglia focolare. Svuotare regolarmente il cassetto cenere ad apparecchio freddo (fig. 5). Se l'apparecchio è ancora caldo, indossare il quanto di protezione fornito. Accertarsi che durante esta procedure non vengano smaltiti residui di combustione ardenti (braci o tizzoni caldi).

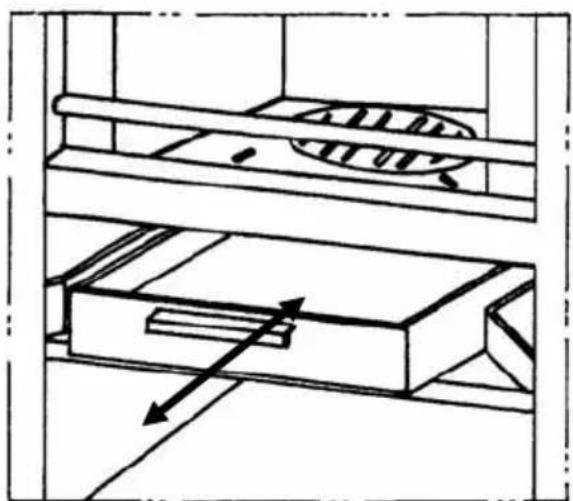

Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede fino al raggiungimento dello scatto.

Attenzione!

Per garantire aria pulita e una Buona resa dell'apparecchio, il carico del combustibile non deve superare le quantità max indicate nelle istruzioni per l'uso per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descripto non sono coperti alla garanzia. Una minore resa termica si ottiene soltanto riducendo le quantità di carico e non mediante diminuzione dell'aria primaria.

1.5 Pulizia e manutenzione

Un buon utilizzato dell'apparecchio associato ad un'accurata pulizia e manutenzione garantisco la stabilità dei valori e una lunga durata nel tempo dell'apparecchio. Ciò consente di risparmiare prezioso risorse, rispetto l'ambiente ed evitare ultere-riori spese. In questo modo è possibile pulire il giro fumi dall'interno o, rimuovendo il tubo di scarico, dall'alto (Fig. 6 + 7).

Al termine dell'operazione di pulizia reinserire il parafiamma nella posizione iniziata.

Attenzione!

A fine stagione è opportuno sottoporre la stufa a una pulizia completa. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l'esatto n^ di articolo e di series dell'apparecchio (v. targa di identificazione).

La pulizia delle superfici esterne è da effettuare a stufa fredda. Devono essere pulite con acqua corrente o, in casi particulari, pretrattate con acqua saponata o detersivo per piatti, e poi strofinate fino a complete asciugatura.

Prima del primo utilizzato pulire il vetro ROBAX S della stufa con un panno umido e pulito e aggiungere poi delle gocce di detergente per vetroceramica su entrambi i lati del vetro mediante carta da cucina.

La pregiata superficie di ROBAX S è rivestita con una pellicola invisibile che consente di mantenere il vetro pulito e che agevola le operazioni di pulizia sequeste sono svolte regolarmente.

I combustibili solidi bruciando producono fuliggine e la formazione sul vetro di eventuali depositi non più essere mai del tutto esclusa; perché non è da considerarsi un difetto dell'apparecchio.

Pulizia delle ceramiche: sporco e grasso posso sono essere rimossi con acqua esapone.

Pulizia di pietra ollare e arenaria: essendo pietra ollare e arenaria pietre naturali, eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo! Sporco e grasso possono essere rimossi con acqua e sapone, piccoli graffi con carta abrasiva a umido (grana 240).

Important: non utilizzato in nessun caso spugne, abrasivi e detergenti aggressivi o che potrebbero graffiare le superfici!

Eventuali lavori, in particolare l'installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere agli forma di garanzia.

Fig. 2

Fiq. 4
Fig. 6

Fig. 3

Fig. 5
Fig. 7

1.6 Cause e risoluzione anomalie

Tipodi di anomalia	Cause possibili Rimedi
Formazione di odori:	Asciugatura della vernice utilizzata ed evaporazione dei residui di olio.	Lasciare la stufa in funzione per diverse ore sulla posizione minima sono comeindicato nelleistruzioni per l'uso. In seguito lasciare riscaldare per diverse ore a potenza massima.
Scarsa emissione di calore:	• è stata scelta una potenza troppo bassa• Tiraggio troppobasso	• Far verificare il Suo fab-bisogno termico da un technique esperto.• La stufa richiede un ti-raggio min di 12 Pa e più arrivare ad un max di 18 Pa per breve tempo. Controllare la tenuta della canna fumaria. Verificare soprattutto le aperture della canna fumaria e di pulizia. Se necessario collegare un tratto verticale.• Tutti i collegamenti dei tubi di scarico devono essere una buona tenutaagna ed essere isolati con materiale refrattario.• Controllare la tenuta e chiudere bene gli sportelli. In caso far sostituire i nastri sigillanti.• Utilizzato solamente tigna ben asciutta.
	• Tubo di scarico troppo lungo e non sigillato
	• Sportelli vetro, foco-lare o cenere non ermetici
	• Combustione legna troppo umida

Provvedimenti da attuare in caso di incendio di canna fumaria

Una pulizia non completa della canna fumaria, l'utilizzo di combustibile non idoneo (per esempio legna troppo umida) o l'impostazione sbagliata dell'aria della combustione potrebbero provocare un incendio della canna fumaria. In quello caso chiudere la presa d'aria della stufa e chiamare immediatamente i Vigili del Fuoco.

N.B. Non provare mai ad estinguere il fuoco con acqua.

2. Installazione

2.1 Prescrizioni e norme

• Leggere attendamente il contento del presente manuale, in quanto fornisce importanti significazioni ed istruzioni riguardanti l'installazione, l'uso, la manutenzione e soprattutto la sicurezza del prodotto.
• L'installazione e l'uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.
• Gli impiani technologici e l'installazione degli apparecchi devono essere effettuati da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.
• Nel luogo di installatione devono essere rispetto delle leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriiale, utilizzato sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.
• Devono inoltre essere rispetto tutte le leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.
• Il costruttore declina agli responsabilità derivante da installazione errata, manomissione, utilizzo non corretto dell'apparecchio, uso improprio, cattiva manutenzione, inosservanza delle normative vigenti e imperizia d'uso.

Operazioni preliminari

• Togliere delicatamente l'imballo.
• Il materiale che compone l'imballo va riciclato mettendolo negli appositi contentitori o conferito al site preposto nel comune di residenza.
• Prima dell'installazione assicurasi dell'integrità dell'apparecchio, in caso di dubbio non utilizzato e rivolgersi al rivenditore.

Posizionamento apparecchio

• Il除去 dell'apparecchio deve prevedere:
• Una pavimentazione di adeguata capacità di carico, superiore al peso dell'apparecchio. Se la costruzione esiste non soddisfa quello requisito, misure appropriate dovranno essere prese (Es. piastra di distribuzione di carico).
• Una pavimentazione adatta all'irraggiamo calorico che garantisce l' edificio contro i rischi di incendio.
• L'installazione dell'apparecchio deve garantire facile accesso per la pulizia dell'apparecchio stesso, dei condotti dei gas di scarico e della canna fumaria.

2.2 Distanze di sicurezza

Proteggere dall'effetto del calorie tutti gli elementi costruttivi, mobili o tessuti di arredamento infiammabili situati nelle vicinanze della stufa.

Oggetti all'interno della zona di irraggiamento

Per gli elementi costruttivi, i mobili e i tessuti di arredamento infiammabili situati nella zona di irraggiamento della stufa è necessario rispetto una distanza minima di 80 cm (A), misurati dal bordo anteriore dell'apertura del focolare. La distanza di sicurezza si riduce ai 40 cm (B) qualora di fronte all'elemento sua installata una protezione areata (v. fig. 8).

Oggetti al di fuori della zona di irraggiamento

Le pareti laterali e quella posteriore all'apparecchio non possono essere realizzata o rivestite con materiale infiammabile qualora la distanza laterale sia inferiore ai 55 cm e quella posteriore ai 30 cm.

Anche per mobili in legno o in plastica deve essere rispetto una distanza laterale di 55 cm (v. fig. 9).

Fig. 8

Fig. 9

Pavimento sotto e davanti alla stufa

I pavimenti in materiale infiammabile come moquette, parquet o sughero devono essere sostituiti o protetti sotto la stufa, davanti fino a 50~cm dal bordo del focola re e lateralmente fino a 30~cm da un rivestimento in materiale non infiammabile, come ceramicica, pietra, vetro o da una base salva-pavimento in acciaio.

2.3 Collegamento alla canna fumaria

ATTENZIONE!

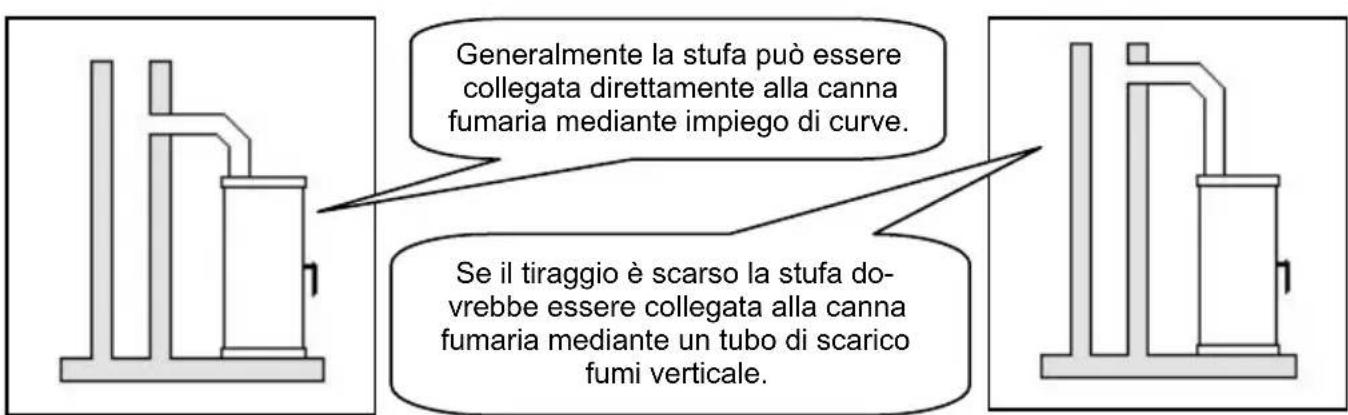

Prima di procedere al collegamento dell'apparecchio consultare un technique specializzato di zona!

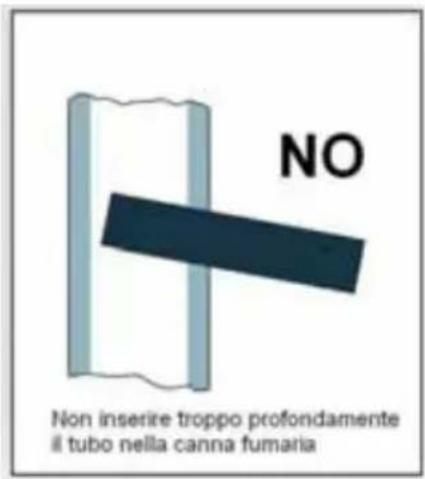

I tratti di collegamento della stufa devono essere ben saldati e sigillati e non devono essere inseriti in profondità nella sezione trasversale libera della canna fumaria. Il tratto di collegamento tra stufa e canna fumaria deve averere un diametro equivalente a quella del bocchettone di uscita fumi della stufa. Tratti orizzontali superiori ai 0,5 metri devono averere una pendenza di 10 gradi rispetto alla canna fumaria. Tubi non isolati termicamente o con andamento orizzontale non devono averere una lunghezza superiore ad un metro.

La Misura X (distanza da elementi costruttivi/materiali in-fiammabili) da rispetto è quella indica dal produttore dell'apparecchio.

ATTENZIONE!

Per il dimensionamento della canna fumaria consultare i dati relativi all'apparecchio nella sezione 3.

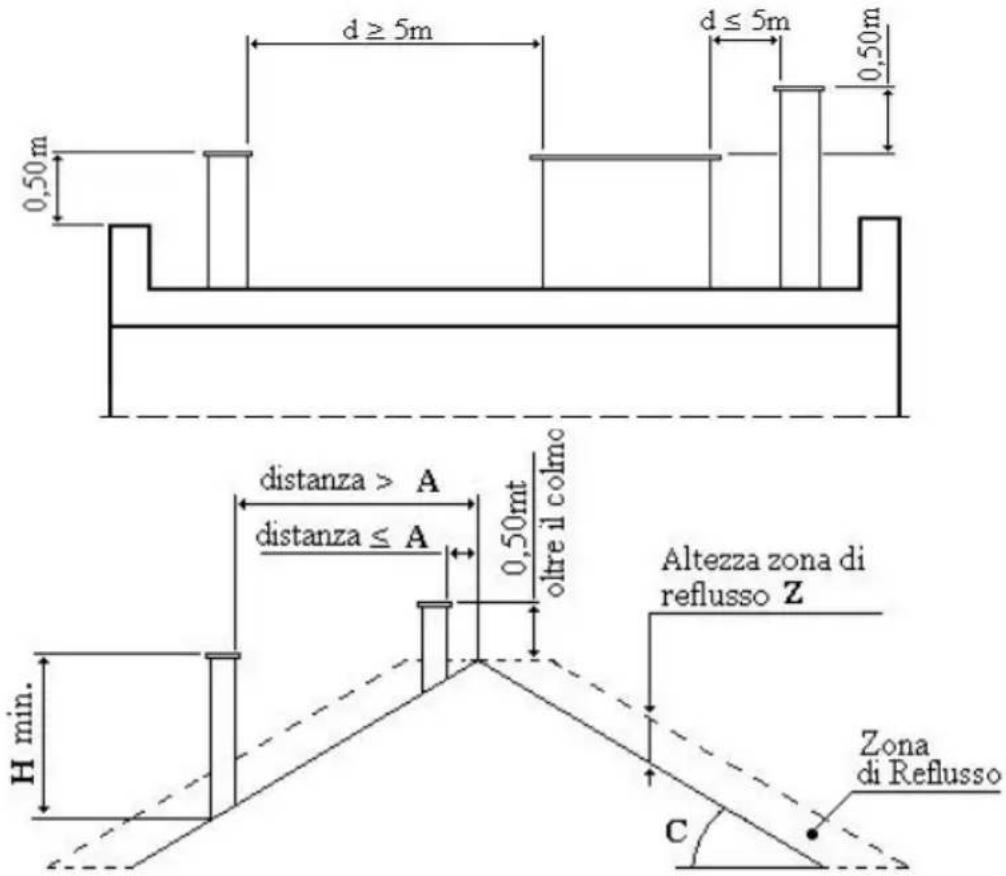

CAMINO O CANNA FUMARIA

• Il camino o canna fumaria deve rispondere ai seguenti requisiti:
• Essere a tenuta dei prodotti della combustione, impermeabile ed adeguamente isolato e coibentato alla stregua delle condizioni di impiego (UNI 9615);
• Essere realizzato in materiali adatti a resistere alle normali sollecitazioni meccaniche, al calore, all'azione dei prodotti della combustione e alle eventuali condense;
• Avere andamento prevalente verticale con deviazioni dell'asse non superiori a 45^ ;
• Essere adeguatamente distanziato da materiali combustibili o inflammabili mediate intercapedine d'aria od opportuno isolante;
• Avere sezione interna preferibilmente circolare; lesezioni quadrate o rettangolari devono averengoli arrotondati con raggio non inferiore a 20~mm
• Averezsche interna costante, libera e independente;
• Avere lesezioni rettangolari con rapporto massimo tra i lati di 1,5;
• Dovranno essere rispetto leindicazioni del costruttore dell'apparecchio per quanto concerne la sezione e le caratteristiche costruttive della canna fumaria/camino. Persezioni particolari, variazioni di sezione o di percorso dovrare essere effettuata una verifica del funzionamento del systema di evacuatione fumi con appropriato tipo di calcolo fluidodinamico (UNI 9615).
• E' consigliato che il condotto funario sia dotato di una camera per raccolta materiali solidi ed eventuali condense, situata sotto l'imbocco del canale da fumo, in modo da essere disponiente apribile ed ispezionabile da sportello a tenuta d'aria.
• In caso di incendio della canna fumaria munirsi di adeguati sistemi per soffocare le fiamme (es. utilizzato un estintore a polvere o ad anidride carbonica) e richiedere l'intervento dei Vigili del Fuoco.

COLLEGAMENTO DELL'APPARECCHIO ALLA CANNA FUMARIA ED EVACUAZIONE DEI PRODOTTI DELLA COMBUSTIONE (vedi ancche normativa UNI 10683)

• Il collegamento tra l'apparecchio di utilizzazione e la canna fumaria deve ricevere lo scarico da un solo generatore di calore.
• E' ammessa la realizazione di apparecchio composto da caminetto e fornò di cottura con un unico punto di scarico verso il camino, per il quale il costruttore dovrà fornire le caratteristiche costruttive del raccordo dei canali da fumo.
• E' vietato convogliare nelle stesso canale da fumo lo scarico proveniente da cappe sovrastanti gli appearecchi di cottura.
  E' vietato lo scarico diretto verso spazi chiusianche se a cielo libero.
• Lo scarico diretto dei prodotti della combustione deve essere previsto a fatto ed il condotto fumario deve ave le caratteristiche previste precedentamente.

COMIGNOLO

Il comignolo delve rispondere ai seguenti requisiti:

• Avere categoria interna equivalente a quella del camino;

• Avere sezione utile di uscita non inferiore al doppio di quella interna del camino;

• Essere costruito in modo da impedire la penetrazione nel camino di pioggia, neve, corpi estranei e in modo che anche in caso di venti di agli direzione e inclinazione sua comunque assicurato lo scarico dei prodotti della combustione:

• Essere posizionato in modo da garantire una adeguata dispersione e dilui-zione dei prodotti della combustione e comunique al di fuori della zona di reflusso in cui è favorita la formazione di contropressioni. Tale zona ha dimensioni e con-formazioni diverse in funzione dell'angolo di inclinazione della copertura, per cui risulta necessario adottare le altezze minime indicate negli schemi seguenti:

Inclinazione del fatto C (°)	A H	Altezza della zona di reflusso Z (m)
15	1,85		1,00 0,50
30	1,50		1,30 0,80
45	1,30		2,00 1,50
60	1,20		2,50 2,10

Pericomignoli ela zona di reflusso vedi UNI 7129

REALIZZAZIONE DELL'ALLACCIAMENTO ALLA CANNA FUMARIA

• Eseguire il collegamento dell'apparecchio alla canna fumaria del camino estidente, assicurandosi che il tubo di uscita fumi non occupi la sezione libera della canna fumaria.
• Utilizzare esclusivamente tubi adatti allo smaltimento dei fumi della combustione.
• Limitare i tratti orizzontali del condotto di raccordo alla canna fumaria (max 1 metro) e l'uso di curve.

PRESA ARIA COMBUSTIONE DALL'AMBIENTE DI INSTALLAZIONE

• L'apparecchio deve poter disporre dell'aria necessaria a garantirne il regolare funzionamento mediante prese d'aria esterna.
• Le prese d'aria devono rispondere ai seguenti requisiti:

a) Avere sezione libera totale minima di 200~cm^2
b) Essere comunicanti direttamente con l'ambiente di installmente;

c) Essere protette con griglia, rete metallica o idonea protezione parché non riduca la sezione minima di cui al punto a) e posizionate in modo da evitare che possano essere ostruite.

• L'afflusso dell'aria può essere ottenutoanche da un locale adiacente a quello di installatione, purché tale flusso possa avvenire liberamenteattraverso apertura per permanenti comunicanti con l'esterno. Il locale adiacente rispetto a quello di installatione non deve essere messo in depressione rispetto all'ambiente esterno per effetto del tiraggio contrario, provocato alla presenza in tale locale di altri appearecchio di utilizzazione o di dispositivo di aspirazione.
• Nel locale adiacente le aperture permanenti devono rispondere ai requisiti di cui alle lettere a) e c).
• Il locale adiacente non può essere adibito ad autorimessa, magazzino di materiale combustibile né comunque ad attività con pericolò d'incendio.

NOTA : Ventilatori di estrazione aria, quando usati nella stessa stanza o spazi vicini dell'apparecchio, potrebbero causare problemi di funzionamento.

NOTA : Il locale di installatione non deve essere什么意思 in depressione da apparecchiature quali ad esempio: cappe di aspirazione,camini, canne fumarie,ecc.,presenti nel locale stesso o nei locali adiacenti posti in Communicatione.

3. Schede tecniche

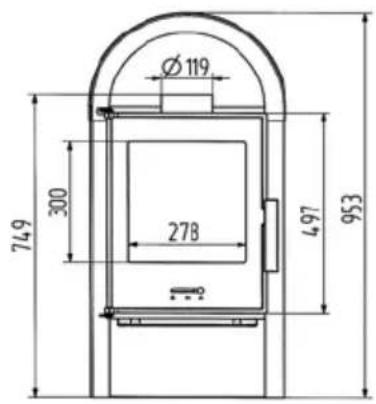

3.1 Disegni dimensionali dati

Typ 1087100

Typ 1087000

Typ 1087005

Typ 1087010

3.2 Dimensioni

N° art.	Lar-ghezza (mm)	Pro-fondità (mm)	Altezza (mm)	Peso netto (kg)	Peso brutto (kg)
W20001087000	464	340	754	69	73
W20001087005	715	475	950		77
W20001087010	464	340	872	72	77
W20001087100	464	340	953	72	77

Questi dati relativi alle dimensioni sono indicati a solo scopo informativo! Ci riserviamo il diritto di apportare eventuali modifiche strutturali avantaggio del progresso technologico o del miglioramento qualitativo!

3.3 Informazioni sul peso e dati tecnici

Tipo 108 70 / 71
Potenza nominale termica 7 kW
Volume riscaldabile per utilizzo non continuo in m3- in condizioni favorevoli,	144
- normali e	84
- poco favorevoli	58
secondo DIN 18893/TAB. 2
Valori delle emissioni per combustibile:	ceppi
Portata fumi:	6,9 g/s
Temperatura dei fumi:	270 °C
Depressione minima con rendimento nominale	12 Pa
Polveri (in riferimento ad un tenore O2 del 13 %)	< 40 mg/m3
CO (in riferimento ad un tenore O2 del 13 %)	1218 mg/m3
Rendimento	>80 %

Tutte le informazioni fornite dai valori dei gas di scarico sono basati sul EN 13240 in condizioni di lavoratorioo stazionarie

3.4 Dichiarazione di conformità CE

Dichiarazione di conformità CE

Produttore: WAMSLER Haus- und Kuchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching, Germania

Prodotto:

Stufa

camino

Modello: TYP 108 70/71

Si dichiarare che i prodotti di cui sopra risultano in conformità a quanto previsto dalle seguenti direttive comunitarie europee:

89/106/CE: Direttiva prodotti da costruzione

La prova è costituita in base alla norma EN 13240 dal certificato di collaudio R-204633 redatto dal Centro di controllo TÜV SÜD Kermi Prüfstelle H-Budapest (notified body number 1420) in data 02/04/ 2010.

Monaco di Bav., li 19.09.2011

Questa dichiarazione certifica la conformità alle direttive summenzionate, ma non contiene alcuna garanzia delle proprieta del prodotto. è opportuno consultare le avventenze di sicurezza allegate alle istruzioni del prodotto. Questa dichiarazione perde validità nel caso in cui gli appearecchi descriitti sopra vengano modificati da parte di terzi.

Ci riserviamo il diritto di apportare modifiche avantaggio del progresso technologico e/o del miglioramento qualitativo. Non ci assumiamo nessuna responsabilità per eventuali errori di battitura o modifiche successive alla messa in stampa.
