MANUALE UTENTE WD80J5A10AW SAMSUNG

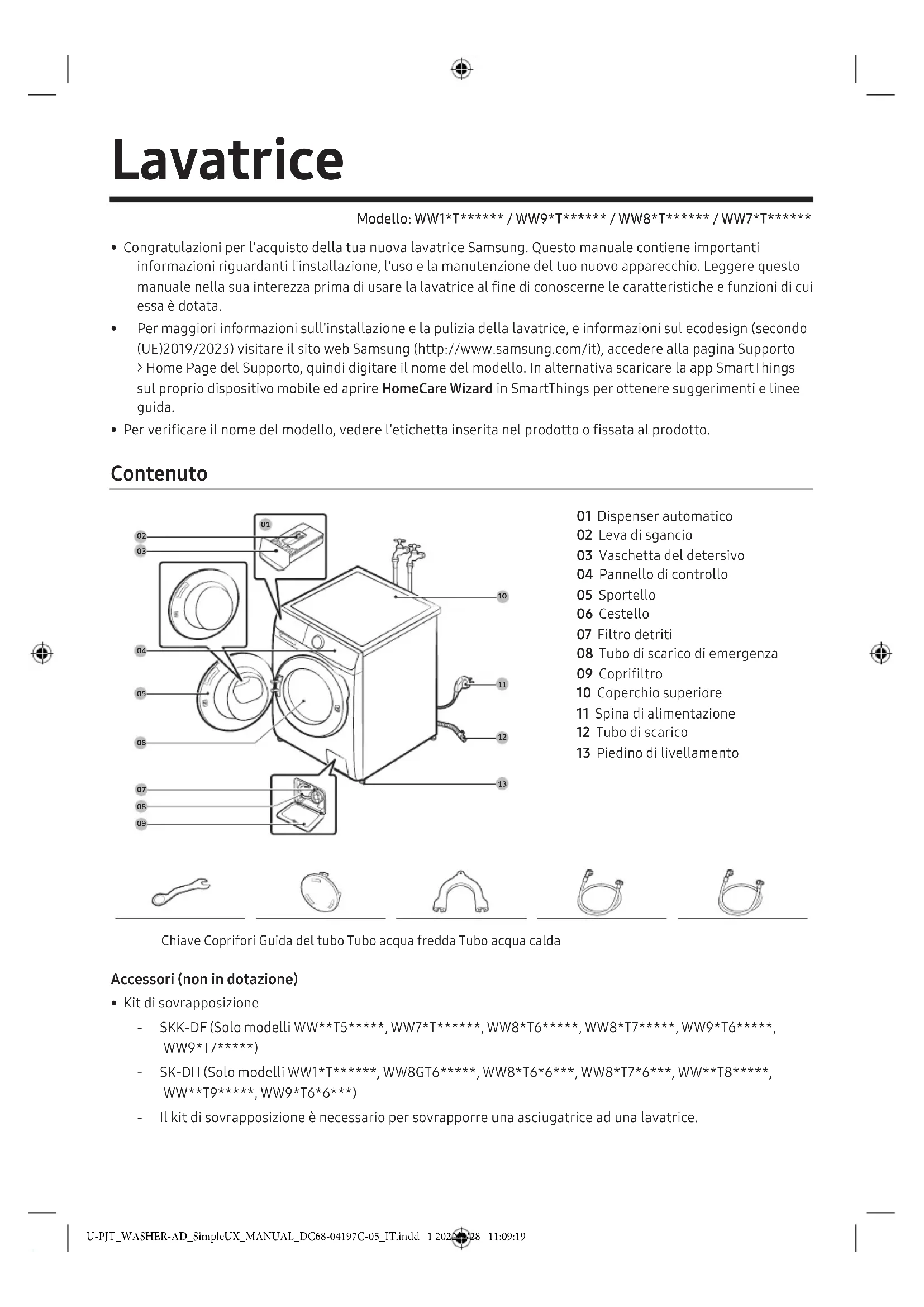

• Congratulazioni per l'acquisto della tua nuova lavatrice Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Leggere questo manuale nella sua interezza prima di usare la lavatrice al fine di conoscerne le caratteristiche e funzioni di cui essa è dotata.

• Per maggiori informazioni sull'installazione e la pulizia della lavatrice, e informazioni sul ecodesign (secondo (UE)2019/2023) visitare il sito web Samsung (http://www.samsung.com/it), accedere alla pagina Supporto > Home Page del Supporto, quindi digitare il nome del modello. In alternativa scaricare la app SmartThings sul proprio dispositivo mobile ed aprire HomeCare Wizard in SmartThings per ottenere suggerimenti e linee guida.

• Per verificare il nome del modello, vedere l'etichetta inserita nel prodotto o fissata al prodotto. Contenuto

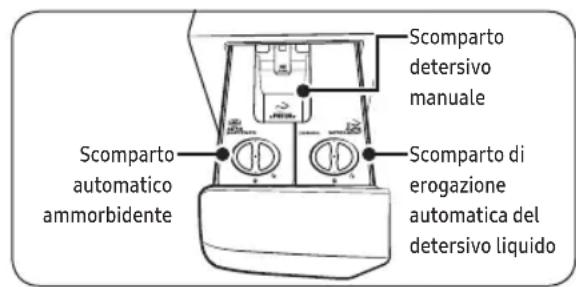

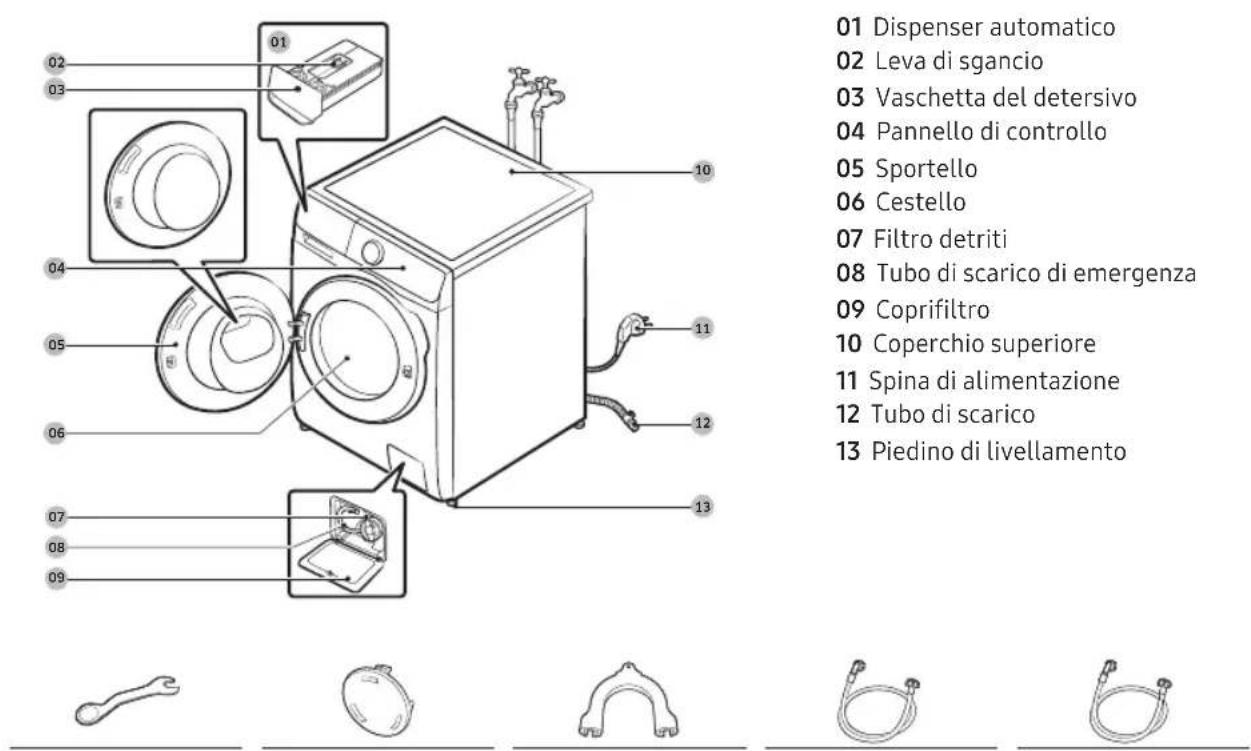

01 Dispenser automatico 02 Leva di sgancio 03 Vaschetta del detersivo 04 Pannello di controllo 05 Sportello 06 Cestello 07 Filtro detriti 08 Tubo di scarico di emergenza 09 Coprifiltro 10 Coperchio superiore 11 Spina di alimentazione 12 Tubo di scarico 13 Piedino di livellamento Chiave Coprifori Guida del tubo Tubo acqua fredda Tubo acqua calda Accessori (non in dotazione)

• Kit di sovrapposizione ‐ SKK-DF (Solo modelli WW**T5*****, WW7*T******, WW8*T6*****, WW8*T7*****, WW9*T6*****, WW9*T7*****) ‐ SK-DH (Solo modelli WW1*T******, WW8GT6*****, WW8*T6*6***, WW8*T7*6***, WW**T8*****, WW**T9*****, WW9*T6*6***) ‐ Il kit di sovrapposizione è necessario per sovrapporre una asciugatrice ad una lavatrice. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 1 2022/9/28 11:09:19Italiano2  Informazioni di sicurezza NOTA

• Chiave: Per la rimozione dei bulloni di trasporto ed il livellamento della lavatrice.

• Coprifori: Per coprire i fori dopo aver rimosso i bulloni di trasporto. Il numero di coprifori in dotazione (da 3 a

6) dipende dal modello acquistato.

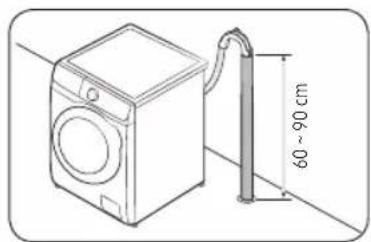

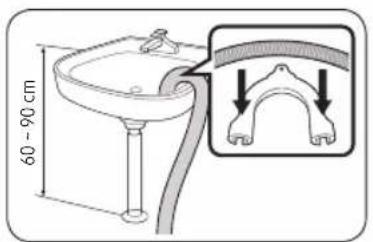

• Guida del tubo: Per appendere il tubo di scarico alla tubazione o al bordo del lavandino.

• Tubo acqua calda/fredda: Per la fornitura di acqua alla lavatrice (i tubi acqua calda sono previsti solo nei modelli che ne sono provvisti). Informazioni di sicurezza Importanti simboli di sicurezza Significato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi e/o danni alla proprietà e perfino la morte. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni alla proprietà. NOTA Indica il rischio di lesioni personali o danni materiali. La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire scrupolosamente le istruzioni. Una volta letto, si raccomanda di conservare il manuale con cura per future consultazioni. Leggere tutte le istruzioni prima di utilizzare l'apparecchio. Così come per tutte le apparecchiature che utilizzano elettricità e dispongono di parti in movimento, sussistono potenziali pericoli. Per un utilizzo sicuro dell'apparecchio, familiarizzare con le funzioni e prestare attenzione durante l'uso. Importanti precauzioni di sicurezza AVVERTENZA Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e adulti

con ridotte capacità fisiche, sensoriali o mentali o persone prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 2 2022/9/28 11:09:19Italiano  3 Informazioni di sicurezza

2. Per l'uso in Europa: Questo apparecchio può essere utilizzato da

bambini di età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non possono essere eseguite da minori senza la diretta supervisione di un adulto.

3. Controllare che i bambini non giochino con l’apparecchio.

4. Per l'uso in Europa: Senza una costante supervisione da parte di un

adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.

5. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione

al produttore, a un tecnico dell'assistenza o un tecnico specializzato al fine di evitare potenziali pericoli

6. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza

riutilizzare i tubi vecchi.

7. Verificare che tappeti o altri oggetti non ostruiscano le aperture

di ventilazione dell’apparecchio se queste sono poste alla base del prodotto.

8. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario

del fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.

9. Questo apparecchio è progettato unicamente per un uso domestico e

non per applicazioni quali: ‐ aree adibite a cucina per il personale di negozi, uffici e altri ambiti lavorativi; ‐ aziende agricole; U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 3 2022/9/28 11:09:19Italiano4  Informazioni di sicurezza ‐ dai clienti in hotel, motel o altri ambienti residenziali; ‐ ambienti di tipo bed & breakfast; aree adibite ad uso comune in edifici residenziali o in lavanderie. Avvertenze per installazioni critiche AVVERTENZA L'installazione di questo apparecchio deve essere eseguita da un tecnico qualificato o da un centro di assistenza autorizzato.

• La mancata osservanza di questa indicazione può provocare una scarica elettrica, un incendio, malfunzionamenti del prodotto o lesioni alle persone. L'apparecchio è pesante, pertanto prestare attenzione nel sollevarlo. Collegare saldamente la spina del cavo di alimentazione nella presa di corrente a parete che rispetti le normative elettriche locali. Usare una presa di corrente dedicata solo a questo apparecchio senza fare uso di una prolunga.

• L'uso di prese multiple o di prolunghe può causare scariche elettriche o un incendio.

• Assicurarsi che la tensione, la frequenza e la corrente siano quelle previste nelle specifiche del prodotto. Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio. Con un panno asciutto, rimuovere regolarmente eventuali sostanze estranee quali polvere o acqua dai terminali elettrici e dai contatti.

• Scollegare la spina elettrica e pulirla con un panno asciutto.

• Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio. Collegare la spina del cavo di alimentazione a una presa di corrente rispettando la direzione del cavo, in modo che scorra lungo il pavimento.

• Inserendo la spina nella direzione opposta, i fili elettrici all'interno del cavo potrebbero subire danni e causare scariche elettriche o un incendio. Tenere tutti i materiali di imballaggio lontano dalla portata dei bambini, poiché possono essere pericolosi.

• Se un bambino inserisce la testa in un sacchetto, può rischiare il soffocamento. Qualora l'apparecchio, il cavo di alimentazione o la spina del cavo siano danneggiati, contattare il più vicino centro di assistenza. Questo apparecchio deve disporre di un'idonea messa a terra. Non effettuare la messa a terra utilizzando una tubatura del gas, una tubatura dell'acqua in plastica o una linea telefonica.

• Ciò può provocare una scarica elettrica, un incendio, una esplosione o malfunzionamenti del prodotto.

• Non collegare mai il cavo di alimentazione a una presa non dotata di messa a terra e controllare sempre che la messa a terra sia effettuata secondo quanto previsto dalle normative locali vigenti. Non installare l'apparecchio vicino ad una fonte di calore o materiale infiammabile. Non installare l'apparecchio in un locale soggetto a umidità, fumi d'olio o polvere, luce solare diretta o acqua (pioggia). Non installare l'apparecchio in un luogo esposto a basse temperature.

• Il gelo potrebbe provocare la rottura delle tubature. Non installare l'apparecchio in un luogo esposto a perdite di gas.

• La mancata osservanza di questa precauzione può causare scariche elettriche o incendio. Non utilizzare trasformatori elettrici.

• La mancata osservanza di questa precauzione può causare scariche elettriche o incendio. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 4 2022/9/28 11:09:19Italiano  5 Informazioni di sicurezza Non usare prese di corrente o cavi di alimentazione danneggiati o prese di corrente allentate.

• La mancata osservanza di questa precauzione può causare scariche elettriche o incendio. Non tirare o piegare eccessivamente il cavo di alimentazione. Non torcere o annodare il cavo di alimentazione. Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio.

• La mancata osservanza di questa precauzione può causare scariche elettriche o incendio. Non estrarre la spina dalla presa di corrente tirando il cavo.

• Scollegare la presa di corrente afferrando il cavo per la spina.

• Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio. Questo apparecchio deve essere posizionato in modo che la spina elettrica, i rubinetti di mandata dell'acqua ed i tubi di scarico siano facilmente accessibili. A seguito di una riparazione da parte di un centro non autorizzato, una riparazione in autonomia o non professionale del prodotto, Samsung no potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni o altre problematiche legate alla sicurezza causate da un tentativo di riparazione che non segua scrupolosamente le istruzioni di riparazione e manutenzione previste. Eventuali danni al prodotto causati da un tentativo di riparazione effettuato da personale no certificato da Samsung non saranno coperti da garanzia. Precauzioni durante l'installazione ATTENZIONE Posizionare l'apparecchio in modo che la spina elettrica sia facilmente accessibile.

• Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio per una eventuale perdita di corrente. Installare l'apparecchio su una superficie livellata e stabile in grado di sopportarne il peso.

• Il manco rispetto di questa indicazione può comportare vibrazioni, movimenti, rumorosità o problemi anomali con l’apparecchio. Avvertenze per usi critici AVVERTENZA Se il prodotto è inondato, chiedere i rubinetti dell'acqua, disattivare l'alimentazione e contattare immediatamente il più vicino centro di assistenza autorizzato.

• Non toccare la spina elettrica con le mani bagnate.

• Il mancato rispetto di questa precauzione può causare scariche elettriche. Se l'apparecchio genera un rumore anomalo, odore di bruciato o fumo, scollegare immediatamente la spina di alimentazione e rivolgersi al più vicino Centro di assistenza autorizzato.

• Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio. In caso di perdita di gas (per es. propano, GPL, ecc), ventilare immediatamente il locale senza toccare la spina elettrica. Non toccare l'apparecchio né il cavo di alimentazione.

• Non utilizzare ventole elettriche.

• Una scintilla potrebbe causare esplosione o incendio. Rimuovere la leva dello sportello della lavatrice prima di smaltire l’apparecchio.

• Se intrappolato al suo interno, un bambino potrebbe soffocare e morire. Prima di utilizzare il prodotto, rimuovere gli imballaggi (polistirene) fissati sul fondo. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 5 2022/9/28 11:09:19Italiano6  Informazioni di sicurezza Non effettuare il lavaggio di indumenti sporchi di benzina, cherosene, gasolio, diluenti o altre sostanze infiammabili o esplosive.

• Il mancato rispetto di questa precauzione può causare un incendio o una esplosione. Non aprire la lavatrice con forza durante il funzionamento (lavaggio ad alta temperatura/asciugatura/centrifuga).

• La fuoriuscita di acqua bollente potrebbe provocare ustioni o bagnare il pavimento provocando possibili cadute. Ciò potrebbe provocare lesioni.

• L’apertura forzata dello sportello può comportare un danno all’apparecchio o lesioni alle persone. Non toccare la spina elettrica con le mani bagnate.

• La mancata osservanza di questa precauzione può causare una scarica elettrica. Non spegnere l’apparecchio estraendo il cavo di alimentazione mentre la lavatrice è in funzione.

• Il ricollegamento della spina del cavo di alimentazione nella presa di corrente può generare scariche elettriche e innescare scintille o un principio di incendio. Non permettere ai bambini di arrampicarsi sopra o penetrare all'interno della lavatrice.

• La mancata osservanza di questa precauzione può causare scariche elettriche, ustioni o lesioni. Non inserire le mani o oggetti metallici al di sotto della lavatrici durante il funzionamento.

• Ciò potrebbe provocare lesioni. Non scollegare mai la lavatrice tirando il cavo per estrarre la spina dalla presa. Afferrare sempre la spina e tirarla verso di sé per estrarla dalla presa.

• Un cavo danneggiato può causare un cortocircuito, un incendio o una scarica elettrica. Non tentare di riparare, smontare o modificare l'apparecchio autonomamente.

• Non utilizzare fusibili (quali cavi di rame, acciaio, ecc) diversi dai fusibili standard.

• Se l'apparecchio deve essere riparato o reinstallato, rivolgersi al più vicino centro di assistenza autorizzata.

• La mancata osservanza di queste indicazioni può portare alla formazione di scariche elettriche, principi di incendio o problemi con l’apparecchio o lesioni personali. Se il tubo di mandata dell'acqua si allentasse e riempisse l’apparecchio, scollegare il cavo di alimentazione.

• Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio. Scollegare la spina dalla presa di corrente in caso di prolungato inutilizzo dell'apparecchio o durante un temporale con fulmini.

• Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio. Qualora sostanze estranee penetrassero nell'apparecchio, scollegare la spina dalla presa di corrente e contattare il più vicino Centro di assistenza Samsung.

• La mancata osservanza di questa precauzione può causare scariche elettriche o incendio. Non lasciare che bambini o animali domestici giochino dentro o sopra il prodotto. Lo sportello della lavastoviglie non si apre facilmente dall'interno e bambini e animali potrebbero subire gravi lesioni se intrappolati all'interno dell'apparecchio. Attenzioni d'uso ATTENZIONE Se la lavatrice è contaminata da una sostanza estranea come detersivo, sporco, residui di cibo o altro, scollegare la spina dalla presa e pulire l'apparecchio utilizzando un panno morbido inumidito.

• In caso contrario, l'apparecchio potrebbe scolorirsi, deformarsi, danneggiarsi o arrugginirsi. Il vetro anteriore potrebbe rompersi a seguito di un forte impatto. Prestare attenzione nell'uso della lavatrice.

• In caso di rottura il vetro potrebbe provocare lesioni. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 6 2022/9/28 11:09:19Italiano  7 Informazioni di sicurezza Dopo un periodo di prolungato inutilizzo, una sospensione dell’erogazione, un guasto o in caso di ricollegamento del tubo di mandata dell'acqua, aprire il rubinetto dell'acqua lentamente.

• La pressione dell'aria nel tubo di carico o nelle tubazioni potrebbe danneggiare alcune parti del prodotto o provocare perdite d'acqua. In caso di perdite d'acqua, controllare eventuali segni di fuoriuscita.

• Se per un guasto allo scarico la lavatrice si allaga durante l'uso, ciò può comportare scariche elettriche o un incendio. Inserire il bucato completamente nella lavatrice in modo che non resti impigliato nello sportello.

• Qualora resti impigliato nello sportello, il bucato potrebbe danneggiarsi o danneggiare la lavatrice o provocare perdite d'acqua. Chiudere il rubinetto di carico dell'acqua in caso di inutilizzo della lavatrice.

• Assicurarsi che le viti del connettore del tubo di carico siano correttamente serrate. Assicurarsi che la guarnizione di gomma non sia contaminata da sostanze estranee (es. detriti, fili, capelli, ecc.).

• Qualora sostanze estranee restino impigliati nello sportello e gli impediscano di chiudersi correttamente, potrebbero verificarsi perdite d'acqua. Aprire il rubinetto di mandata dell'acqua e verificare le perfetta tenuta del connettore della tubazione prima di utilizzare il prodotto.

• Qualora le viti del connettore del rubinetto di carico dell'acqua siano allentate, ciò potrebbe provocare perdite d'acqua. Il prodotto acquistato è progettato esclusivamente per usi domestici. L'uso del prodotto per scopi commerciali viene considerato un uso improprio. In questo caso, il prodotto non è coperto dalla garanzia standard fornita da Samsung e ad essa non potrà essere attribuita a Samsung alcuna responsabilità per eventuali malfunzionamenti o danni derivanti da tale uso improprio. Non salire sul prodotto né appoggiarvi sopra oggetti (biancheria, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.).

• Ciò può provocare scariche elettriche, un incendio, problemi al prodotto o lesioni personali. Non spruzzare sostanze volatili come per esempio insetticidi sulla superficie dell'apparecchio.

• Oltre ad essere dannosi per l'uomo, ciò può causare una scarica elettrica, incendi o malfunzionamenti del prodotto. Non posizionare vicino alla lavatrice oggetti che generano campi elettromagnetici.

• Ciò potrà comportare lesioni dovute ad eventuali malfunzionamenti. L'acqua drenata durante un ciclo di lavaggio ad alta temperatura o di asciugatura è bollente. Non toccare il tubo dell'acqua.

• La mancata osservanza di questa precauzione può causare ustioni o lesioni. Il tempo di scarico può variare in base alla temperatura dell'acqua. Se la temperatura dell'acqua è troppo elevata, lo scarico inizierà solo dopo il raffreddamento dell’acqua. Non lavare, centrifugare o asciugare sedute impermeabili, tappetini o indumenti a meno che tali oggetti non riportino le istruzioni di lavaggio. (*): Coperte di lana, impermeabili, indumenti da pesca, pantaloni da sci, sacchi a pelo, copri pannolini, tute e teli copri biciclette, motociclette e auto, ecc.

• Non lavare tappeti spessi e rigidi anche se riportanti l'etichetta di lavaggio in lavatrice. Ciò può portare a lesioni o danni alla lavatrice, le pareti, il pavimento o agli indumenti causate da vibrazioni anomale.

• Non lavare tappeti o tappetini con il fondo gommato. Il fondo in gomma può staccarsi ed incollarsi sull'interno del cestello, provocando malfunzionamenti come assenza di scarico. Non azionare la lavatrice senza che il cassetto del detersivo sia montato.

• Ciò può portare a scariche elettriche o lesioni provocate da perdite d'acqua. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 7 2022/9/28 11:09:19Italiano8  Informazioni di sicurezza Non toccare l'interno del cestello durante o subito dopo un ciclo di asciugatura poiché è bollente.

• Ciò potrebbe provocare bruciature. Lo sportello diventa bollente durante il lavaggio e l'asciugatura. Pertanto si consiglia di non toccare il vetro anteriore. Inoltre non permettere ai bambini di giocare vicino alla lavatrice o di toccare il vetro dello sportello.

• Ciò potrebbe provocare bruciature. Non inserire le mani nel cassetto del detersivo.

• Ciò può provocare lesioni poiché le mani potrebbero restare intrappolate dal dispositivo di carico del detersivo. Rimuovere la guida del detersivo liquido (solo i modelli che ne sono dotati) in caso di uso di detersivo in polvere.

• In caso contrario, potrebbero verificarsi delle perdite nella parte anteriore del comparto del detersivo. Non inserire oggetti (come scarpe, scarti alimentari, animali) diversi dagli indumenti all'interno della lavatrice.

• Ciò potrà danneggiare la lavatrice o provocare lesioni ed anche la morte degli animali domestici a causa delle elevate vibrazioni. Non premere i pulsanti usando oggetti appuntiti quali spille, coltelli, unghie, ecc.

• La mancata osservanza di questa precauzione può causare scariche elettriche o lesioni. Non lavare indumenti sporchi di olio, creme o lozioni specifiche per la cura della pelle o usate in cliniche di bellezza.

• Ciò potrà deformare la guarnizione in gomma provocando conseguenti perdite d'acqua. Non lasciare a lungo oggetti metallici quali spille, spille per capelli o candeggina nel cestello.

• Ciò potrebbe provocare la formazioni di ruggine nel cestello.

• Qualora si noti la formazione iniziale della ruggine sulla superficie del cestello, applicare un detergente neutro sulla superficie ed usare una spugna per pulire. Non usare mai una spazzola metallica. Non usare detersivi in polvere direttamente e non lavare, sciacquare o centrifugare indumenti sporchi di detersivi.

• Ciò può innescare una combustione o accensione spontanea a causa del calore generato dall'ossidazione dell'olio. Non utilizzare acqua proveniente da dispositivi di raffreddamento/riscaldamento.

• La mancata osservanza di questa indicazione può causare problemi durante l’uso della lavatrice. Non utilizzare detergente naturale per le mani nella lavatrice.

• Qualora si indurisca e si accumuli all'interno della lavatrice, potrebbe causare problemi all'apparecchio, scolorirlo, arrugginirlo o generare cattivi odori. Inserire calze ed indumenti intimi in una retina e lavarli insieme al resto del bucato. Non lavare oggetti voluminosi come le lenzuola all'interno di una retina.

• La mancata osservanza di questa precauzione può comportare la generazione di vibrazioni anomale. Non utilizzare detersivi induriti.

• Qualora si accumulino all'interno della lavatrice, potranno provocare perdite d'acqua. Assicurarsi che le tasche degli indumenti da lavare siano vuote.

• Gli oggetti duri, spigolosi come monete, spille, chiodi o pietre possono seriamente danneggiare l'apparecchio. Non lavare indumenti con grandi bottoni, cerniere o altri oggetti metallici pesanti. Separare i capi da lavare per colore e impostare il ciclo di lavaggio, temperatura dell'acqua e funzione aggiuntive.

• Ciò potrà scolorire o danneggiare i tessuti. Prestare attenzione che i bambini non infilino le dita nello sportello durante la chiusura.

• Il mancato rispetto di questa precauzione può portare a lesioni. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 8 2022/9/28 11:09:19Italiano  9 Informazioni di sicurezza Al fine di prevenire odori e muffe, lasciare lo sportello aperto al termine di un lavaggio per consentire l'asciugatura del cestello. Al fine di prevenire la formazione di calcare, lasciare il cassetto del detersivo aperto al termine di un ciclo di lavaggio per lasciarlo asciugare. Avvertenze per lavaggi delicati AVVERTENZA Non pulire l'apparecchio spruzzandovi sopra acqua. Non usare soluzioni per la pulizia a base di acidi forti. Non usare benzene, diluente o alcol per pulire l'apparecchio.

• Il mancato rispetto di questa precauzione può causare scolorimento, deformazione, danni, scariche elettriche o un incendio. Prima della pulizia o della manutenzione, scollegare la spina dalla presa di corrente.

• Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio. Informazioni sul simbolo WEEE (RAEE) Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione (un contenitore della spazzatura con ruote barrato da una croce con una banda nera sotto) indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti come rifiuti urbani misti al termine del ciclo di vita ma devono essere raccolti separatamente in modo da permetterne il riutilizzo, il riciclaggio e altre forme di recupero in conformità alla normativa vigente. I rifiuti derivanti da apparecchiature elettriche ed elettroniche possono, infatti, contenere sostanze dannose e pericolose che, se non correttamente gestite, costituiscono un pericolo per l’ambiente e la salute umana. L’utente ha, quindi, un ruolo attivo nel ciclo di recupero e riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche. Al fine di evitare eventuali danni all’ambiente o alla salute causati da uno smaltimento non corretto, si invita pertanto l’utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai sistemi di ritiro e di raccolta autorizzati secondo le normative locali. Gli utenti domestici possono consegnare gratuitamente l’apparecchiatura che desiderano smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH, WEEE o Batteries, visitare la pagina sulla sostenibilità disponibile nel sito www.samsung.com Smaltimento del prodotto in Francia Points de collecte sur www.quefairedemesdechets.fr REPRISEÀ LA LIVRAISONÀ DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIEOU OU

Cet appareil et ses accessoires se recyclent U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 9 2022/9/28 11:09:19Italiano10  Informazioni di sicurezza Dichiarazione di conformità Con la presente, Samsung dichiara che questo dispositivo radio è conforme alla Direttiva UE 2014/53/UE e con altre disposizioni pertinenti nel Regno Unito. Il testo completo della Dichiarazione di conformità UE e la Dichiarazione di conformità UK è disponibile al seguente indirizzo internet: La Dichiarazione di conformità ufficiale è reperibile all'indirizzo http://www.samsung.com, accedendo alla pagina Supporto > Home Page del Supporto e digitando il nome del modello. Potenza trasmettitore Wi-Fi: 20 dBm a 2,412 GHz – 2,472 GHz Attivazione Wi-Fi (solo per modelli con connessione di rete) L'attivazione del Wi-Fi consuma maggiore elettricità. In un ambiente dove il Wi-Fi viene frequentemente attivato, l'effettivo consumo energetico può risultare maggiore rispetto ai valori riportati nella sezione del foglio delle specifiche.

per accendere la lavatrice.

2-1. La lavatrice entra in modalità AP e si collega al proprio smartphone. 2-2. Premere per autenticare la lavatrice. 2-3. Una volta terminato il processo di autentica, la lavatrice si collegata alla app. NOTA Tenere premuto per 3 secondi per accedere al menu Funzioni di sistema, ruotare la manopola di navigazione per selezionare il Wi-Fi, quindi premere per disattivarlo. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 10 2022/9/28 11:09:20Italiano  11 Installazione Installazione Seguire queste istruzioni con cura per garantire una corretta installazione della lavatrice e prevenire eventuali incidenti durante l'uso. Requisiti di installazione Alimentazione e messa a terra Usare un interruttore di corrente separato solo per la lavatrice. Per garantire una corretta messa a terra, la lavatrice viene fornita con cavo di alimentazione dotato di spina a tre poli da collegare a una presa di corrente correttamente installata e collegata a terra. In caso di dubbi sulla messa a terra, rivolgersi ad un elettricista qualificato o ad un tecnico dell'assistenza. Non modificare la spina elettrica fornita in dotazione. Se ancora non entra nella presa, rivolgersi a un elettricista qualificato per sostituire la presa. AVVERTENZA

• NON utilizzare prolunghe.

• Usare solo il cavo di alimentazione in dotazione.

• NON collegare il cavo di messa a terra a tubazioni in plastica, tubazioni del gas o tubazioni dell'acqua calda.

• Messe a terra eseguite in modo non corretto possono provocare scariche elettriche. Erogazione dell'acqua Una corretta pressione dell'acqua di esercizio per questo apparecchio è compresa tra i 50 kPa ed i 1000 kPa. Una pressione dell'acqua inferiore a 50 kPa può impedire la corretta chiusura della valvola dell'acqua, oppure può prolungare il tempo necessario per il riempimento del cestello della lavatrice provocandone lo spegnimento. I rubinetti dell'acqua devono distare al massimo 120 cm dal retro della lavatrice in modo che i tubi di mandata in dotazione possano arrivare fino alla lavatrice. Per ridurre il rischio di perdite:

• Verificare che i rubinetti di carico dell'acqua siano facilmente accessibili.

• Chiudere sempre i rubinetti di carico dell'acqua quando non si usa la lavatrice.

• Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo di carico dell'acqua. ATTENZIONE Prima di usare per la prima volta la lavatrice, verificare i collegamenti ai rubinetti di carico e alla valvola dell'acqua alla ricerca di eventuali perdite. Scarico Samsung consiglia una tubazione verticale con una altezza di 60-90 cm. Il tubo di scarico deve essere collegato attraverso la fascetta alla tubazione e la stessa deve coprire completamente il tubo di scarico. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 11 2022/9/28 11:09:20Italiano12  Installazione Superficie di appoggio Per ottenere le massime prestazioni, la lavatrice deve essere installata su una superficie solida. I pavimenti in legno potrebbero necessitare di un rinforzo al fine di ridurre al minimo le vibrazioni e/o lo sbilanciamento dei carichi. La moquette o le superfici morbide non sopportano efficacemente le vibrazioni e possono provocare spostamenti lievi della lavatrice durante la centrifuga. ATTENZIONE NON installare la lavatrice su una piattaforma o una struttura non sufficientemente stabile. Temperatura dell'acqua Non installare la lavatrice in aree soggette a congelamento poiché all'interno della lavatrice permane sempre una piccola quantità d'acqua all'interno delle valvole, pompe e tubi. Eventuale acqua congelata residua potrebbe provocare rotture delle cinghie, della pompa ed altri componenti della lavatrice. Installazione all'interno di nicchie o mobili Spazio minimo per un funzionamento regolare:

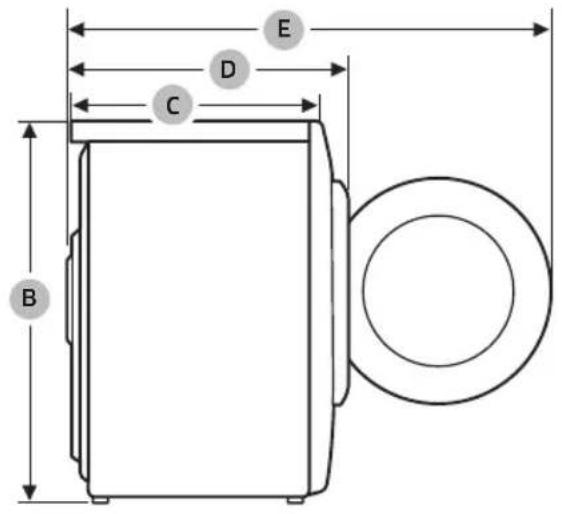

• Lati: 25 mm, Sopra: 25 mm, Retro: 50 mm, Davanti: 550 mm Se nella stessa posizione vengono installate sia la lavatrice sia l'asciugatrice, la parte anteriore della nicchia o dell'armadio deve prevede uno spazio libero di ventilazione di almeno 550 mm. Per la sola lavatrice non è necessaria un'apertura di ventilazione. Passaggi di installazione PASSAGGIO 1 Scegliere la posizione di installazione Requisiti della posizione:

• La superficie di appoggio deve essere solida, piana e priva di moquette o tappeti in grado di ostruire la ventilazione

• Lontano dalla luce solare diretta

• Lo spazio deve essere sufficiente per consentire la ventilazione e il cablaggio

• La temperatura ambiente deve essere sempre superiore al punto di congelamento (0 °C)

• Non deve essere esposta a fonti di calore NOTA

• Al fine di prevenire eccessive vibrazioni durante il funzionamento, valutarne la stabilità prima di ogni altra operazione.

• Posizionare la lavatrice su una superficie compatta e livellata.

• Non installare la lavatrice su superfici morbide o moquette.

• Nel caso di posizionamento della lavatrice su un pavimento di legno, posizionare un pannello di legno impermeabile (spessore min. 1,18 in. / 30 mm). Inoltre, consigliamo di posizionare la lavatrice sull'angolo del pannello di legno. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 12 2022/9/28 11:09:20Italiano  13 Installazione PASSAGGIO 2 Rimuovere i bulloni di trasporto

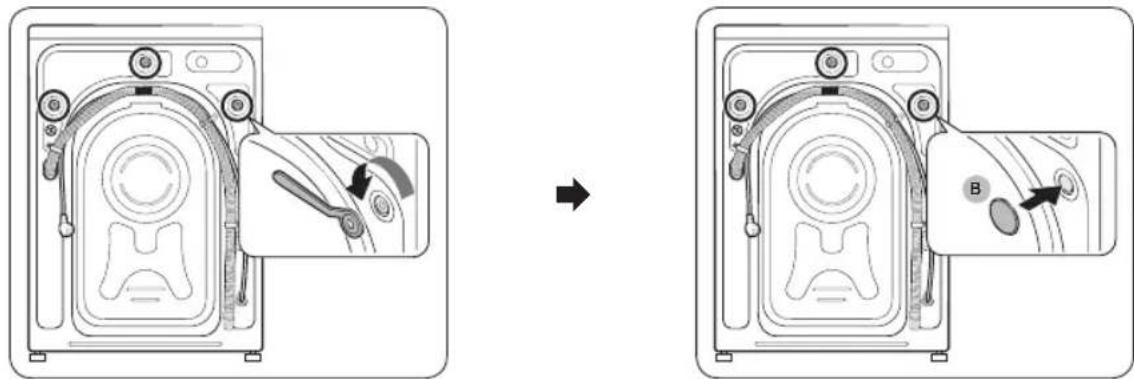

1. Disimballare il prodotto e rimuovere tutti i bulloni di trasporto.

2. Inserire i copri fori (B) sui fori (contrassegnati da un cerchio nell'immagine).

NOTA Il numero dei bulloni di trasporto in dotazione può variare in base al modello. AVVERTENZA

• Al fine di evitare lesioni alle persone, coprire i fori con i coprifori una volta rimossi i bulloni. Non spostare la lavatrice senza i bulloni di trasporto. Prima di spostare la lavatrice in una posizione diversa, inserire i bulloni di trasporto. Conservare i bulloni di trasporto per successivi usi.

• I materiali da imballaggio possono rappresentare un pericolo per i bambini. Conservare tutti i materiali da imballaggio (sacchetti di plastica, polistirene, ecc.) lontano dalla portata dei bambini. PASSAGGIO 3 Regolazione dei piedini di appoggio

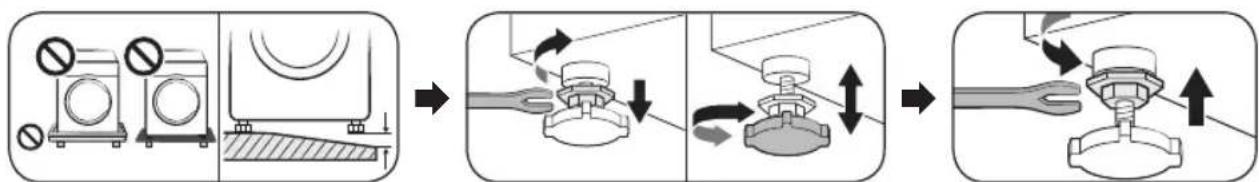

Regolare il piedino di livellamento per livellare la lavatrice. Una volta livellata la lavatrice, serrare i bulloni con una chiave inglese. ATTENZIONE Assicurarsi che il piedino di livellamento sia ben posizionato sulla superficie del pavimento onde evitare o generare una rumorosità provocata dalle vibrazioni. Quindi, verificare che la lavatrice non si sposti durante il funzionamento. Se la lavatrice risulta stabile, serrare i bulloni. ATTENZIONE Durante il posizionamento del prodotto verificare che il piedino di livellamento non schiacci il cavo di alimentazione. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 13 2022/9/28 11:09:20Italiano14  Installazione PASSAGGIO 4 Collegamento del tubo di carico dell'acqua NOTA Queste istruzioni sono relative ad un rubinetto dotato di filettatura. Per maggiori informazioni sul collegamento del tubo dell'acqua ad un rubinetto non filettato, consultare il sito web indicato sulla copertina di questo manuale e consultare il manuale web.

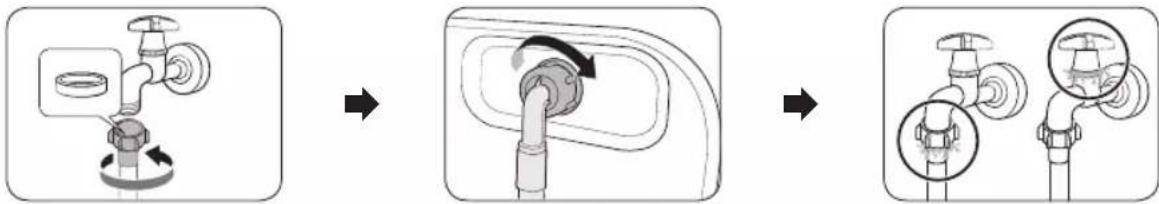

1. Collegare il tubo al rubinetto dell'acqua quindi ruotare il connettore per serrarlo.

ATTENZIONE Prima di collegare il tubo dell'acqua, assicurarsi che sia presente una rondella di gomma nel connettore. Non usare il tubo qualora la rondella sia danneggiata o assente.

2. Collegare l'altra estremità del tubo alla valvola di carico sul retro della lavatrice e ruotarla verso destra per

3. Aprire lentamente il rubinetto dell'acqua e verificare la presenza di eventuali perdite intorno alle aree di

contatto. In caso di perdite, ripetere i passaggi 1 e 2 descritti sopra. AVVERTENZA Qualora si riscontri una perdita, interrompere l'uso della lavatrice e scollegarla dalla presa di corrente. In caso di una perdita dalla tubazione, contattare un Centro di assistenza autorizzato Samsung o un idraulico autorizzato in caso di perdita dal rubinetto. In caso contrario, esiste il pericolo di scosse elettriche. ATTENZIONE Non tendere eccessivamente il tubo dell'acqua. Se il tubo è troppo corto, sostituirlo con un tubo ad alta pressione di maggiore lunghezza. PASSAGGIO 5 Posizionamento del tubo di scarico Il tubo di scarico può essere posizionato in tre modi diversi: 60 ~ 90 cm60 ~ 90 cm60 cm Sopra il bordo di un lavandino In un tubo di scarico In una derivazione dello carico del lavandino ATTENZIONE Rimuovere il coperchio sul braccio del tubo di scarico prima di collegarvi il tubo di scarico. PASSAGGIO 6 Accensione Collegare il cavo di alimentazione ad una presa di corrente protetta da fusibile o interruttore termostatico. Quindi tenere premuto per 3 accendere la lavatrice. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 14 2022/9/28 11:09:21Italiano  15 Installazione NOTA

• Prima di effettuare un bucato per la prima volta, è necessario completare un ciclo di lavaggio completo senza alcun indumento nel cestello.

• Se il display non risponde per controllare gli ingressi. Rimuovere l’adesivo. Eseguire la calibrazione

• L'impostazione iniziale comprende il processo di calibrazione che viene dopo la selezione della lingua. Prima di usare la lavatrice è necessario eseguire la calibrazione.

• Vuotare il cestello e premere per avviare la calibrazione.

• Una volta terminata la calibrazione, la lavatrice si spegne e riaccende automaticamente.

• Per eseguire nuovamente la calibrazione, tenere premuto per accedere alla Funzioni di sistema e selezionare Calibrazione. Dispenser automatico Scomparto di erogazione automatica del detersivo liquido Scomparto detersivo manuale Scomparto automatico ammorbidente ATTENZIONE

• Accertarsi di vuotare la vaschetta del detersivo prima di spostare la lavatrice.

• Non versare il detersivo nella vaschetta senza avere inserito precedentemente gli scomparti del detersivo e dell'ammorbidente.

• La lavatrice si ferma in caso venga aperta la vaschetta del detersivo durante l'erogazione dell'acqua. NOTA

• Il messaggio “Il dispenser è aperto” viene visualizzato se la vaschetta del detersivo non è correttamente chiusa. Chiudere la vaschetta del detersivo prima di avviare la lavatrice.

• Se sul display viene visualizzato il messaggio “Aggiungi detersivo”, “Aggiungi ammorbidente”, o “Aggiungi detersivo”, riempire gli scomparti corrispondenti. Dopo aver aggiunto il detersivo o l’ammorbidente, l’avviso di riempimento si disattiva una volta che la lavatrice completa un programma.

• Il detersivo/ammorbidente non vengono automaticamente erogati durante il programma Lana. Per erogare il detersivo/ammorbidente durante il programma Lana, è necessario impostarne manualmente i livelli.

• Potrebbe risultare difficile da aprire lo scomparto del detersivo con le sole dita. Afferrare saldamente la maniglia dello scomparto con la mano e tirare per aprirla.

• Spingere la vaschetta del detersivo fino in fondo per chiuderla. Uno scatto indicherà la corretta chiusura della vaschetta.

• Tenere lo sportello aperto in modo da ventilare bene il cestello e la vaschetta del detersivo.

• Tenere sempre chiusi la vaschetta del detersivo e il coperchio del dispenser automatico del detersivo/ ammorbidente tranne durante l'inserimento del detersivo e/o ammorbidente. L'aria può penetrare all'interno e seccare il detersivo e/o l'ammorbidente.

• Il detersivo può disperdersi dalla vaschetta durante la sua rimozione dalla lavatrice. Ciò è normale.

• Verificare che gli sportelli del detersivo e dell’ammorbidente si aprano, ruotare il tappo per aprirlo e versare negli scomparti detersivo ed ammorbidente fino alla linea MAX.

• Non usare miscele di detersivo ed ammorbidente.

• Mantenere sempre lo scomparto del detersivo con il tappo chiuso. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 15 2022/9/28 11:09:21Italiano16  Installazione Impostare la quantità di detersivo/ammorbidente Seguire le istruzioni riportate per aumentare o diminuire la quantità di detersivo/ammorbidente erogati automaticamente. Eco 40-60 For optimal performance

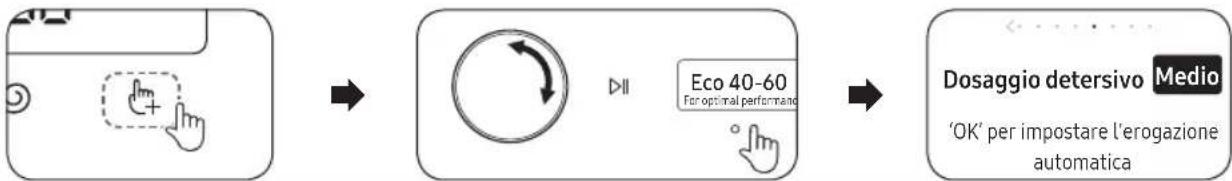

Dosaggio detersivo ‘OK’ per impostare l'erogazione automatica Medio

2. Ruotare il selettore dei programmi per impostare Dosaggio detersivo o Dosaggio ammorbidente.

• Dosaggio detersivo: È possibile impostare la quantità di detersivo erogata.

• Dosaggio ammorbidente: È possibile impostare la quantità di ammorbidente erogata.

3. Premere O per modificare l'impostazione.

• L'impostazione predefinita è Medio.

• È possibile selezionare tra Medio, Alto, Off, oppure Basso. Impostare il livello di durezza acqua/ammorbidente Eco 40-60 For optimal performance

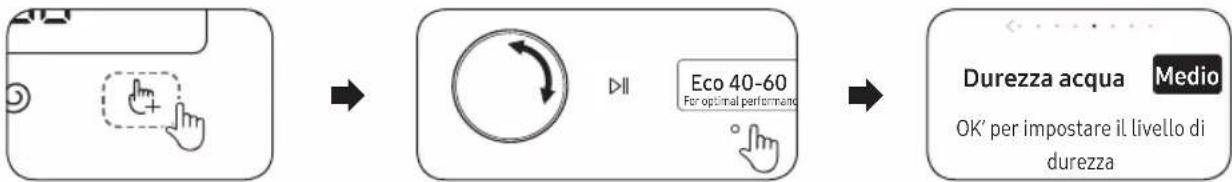

Durezza acqua OK’ per impostare il livello di durezza Medio

2. Ruotare il selettore dei programmi per impostare Durezza acqua o Ammorbidente.

3. Premere O per modificare l'impostazione.

• L'impostazione predefinita per la durezza dell'acqua è Medio, ma i valori selezionabili sono Medio, Dura o Dolce.

• L'impostazione predefinita per il livello di ammorbidente è 1x, ed i valori selezionabili sono 1x, 2x o 3x. NOTA La quantità di erogazione dell'ammorbidente diminuisce impostando un livello 2x o 3x. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 16 2022/9/28 11:09:22Italiano  17 Funzionamento Funzionamento Per maggiori informazioni sull'uso della lavatrice, vedere la pagina informativa in dotazione (Guida all'uso della lavatrice) NOTA I nomi dei programmi e delle funzioni che vengono citati in questo manuale possono differire da quelli indicati nel vostro prodotto. Elenco programmi ed opzioni Programma Eco 40-60 Cotone Lavaggio AI Rapido 15’ Ecolavaggio rapido Intenso a freddo Sintetici Delicati Asciugamani Biancheria da letto Camicie Vapore Igienizzante Lana Outdoor Capi sportivi Colorati Jeans Baby Care Silenzioso Giornata nuvolosa Risciacquo+Centrifuga Scarico/Centrifuga Pulizia cestello+ Pulizia cestello Misti

• Pulizia cestello+/Pulizia cestello Non utilizzare agenti di pulizia per la pulizia del cestello. I residui chimici nel cestello possono danneggiare gli indumenti o il cestello della lavatrice. ‐ Pulizia cestello+: Solo modelli WW**T9*****, WW**T8*****, WW**T7*****, WW**T6***** ‐ Pulizia cestello: Solo modelli WW**T5*****

• Lavaggio Al: Solo modelli WW**T98****, WW**T93**** NOTA Il tempo di lavaggio effettivo può differire dal tempo inizialmente stimato visualizzato sul pannello di controllo durante la selezione del programma. Funzioni aggiuntive Premere per selezionare una delle seguenti opzioni. Turbo Prelavaggio Intensivo Smacchia tutto+ Dosaggio detersivo Dosaggio ammorbidente Miei Programmi Fine programmata Blocco Bambini

• Blocco Bambini: Premere O per bloccare tutti i tasti tra il tasto

• Fine programmata: E’ possibile impostare la lavatrice in modo da completare automaticamente il ciclo di lavaggio in un secondo momento, selezionando un ritardo compreso tra 1 e 24 ore (con incrementi di 1 ora). L’orario visualizzato indica l’orario nel quale la lavastoviglie terminerà il programma impostato. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 17 2022/9/28 11:09:22Italiano18  Funzionamento Funzioni di sistema Tenere premuto per 3 secondi per accedere al menu delle funzioni di sistema per cambiare le seguenti opzioni. Durezza acqua Ammorbidente AI Menu Allarme Calibrazione Wi-Fi Lingua Reset

• Allarme: È possibile attivare o disattivare la melodia di completamento di un programma. Tuttavia, gli altri suoni restano attivi.

• Smart Control: Attivare Smart Control per abilitare il controllo dell'apparecchio. Allarme AddWash (solo modelli che ne sono dotati) Per aggiungere indumenti dopo l'inizio del lavaggio, usare lo sportello AddWash.

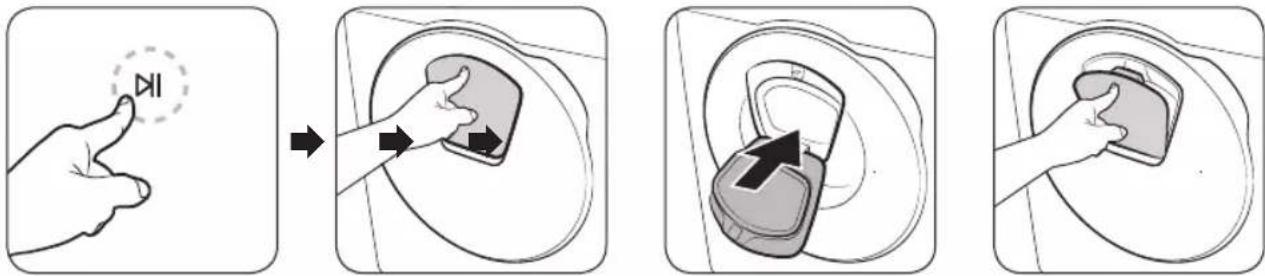

1. Premere per interrompere il ciclo di lavaggio.

2. Premere la parte superiore dello sportello the AddWash per sbloccare lo sportello. Lo sportello si sposterà

leggermente verso l'interno per poi aprirsi.

3. Aprire completamente lo sportello AddWash ed inserire gli indumenti aggiuntivi nel cestello.

4. Risollevare lo sportello AddWash nella posizione originale, quindi bloccare lo sportello spingendone la parte

superiore fino ad avvertire uno scatto. Premere quindi nuovamente per riprendere il lavaggio. NOTA L'acqua contenuta nel cestello non uscirà se lo sportello AddWash viene chiuso correttamente. Intorno allo sportello AddWash potrebbero formarsi alcune gocce di acqua, ma non usciranno dall'interno del cestello. Ciò è normale. Lo sportello AddWash non si apre e sul display compare il messaggio “L’oblò AddWash è aperto”. Questo messaggio viene visualizzato tentando di aprire lo sportello AddWash durante il funzionamento della lavatrice. La lavatrice rileva la leggera apertura dello sportello e interrompe il funzionamento della lavatrice per motivi di sicurezza. In tale caso, chiudere lo sportello AddWash e premere per riprendere il lavaggio. Quando non posso aprire lo sportello AddWash? Non puoi aprire lo sportello AddWash:

• Quando la temperatura interna è superiore a 50 °C.

• Durante un ciclo di pulizia del cestello come Pulizia cestello+. Questi programmi non prevedono la presenza di indumenti all'interno del cestello. ATTENZIONE Non tentare di aprire lo sportello AddWash durante le operazioni di asciugatura e bollitura. Il vapore bollente potrebbe fuoriuscire. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 18 2022/9/28 11:09:22Italiano  19 Funzionamento SmartThings Connessione Wi-Fi Sul proprio smartphone o tablet, accedere a Settings (Impostazioni) ed attivare la connessione wireless e selezionare un AP (Access Point).

• Questo apparecchio supporta i protocolli Wi-Fi 2,4 GHz. Download Nel app market (Google Play Store, Apple App Store, Samsung Galaxy Apps), cercare la app Samsung SmartThings cercando il termine “SmartThings”. Scaricare e installare la app sul proprio dispositivo mobile. NOTA La app è soggetta a modifiche senza preavviso ai fini di migliorarne le prestazioni. Log in È necessario effettuare prima l'accesso a SmartThings con il proprio account Samsung. Per creare un nuovo account Samsung, seguire le istruzioni indicate nella app. Non è necessaria una app separata per creare il proprio account. NOTA Se si dispone di un account Samsung, usarlo per effettuare l'accesso. Un utente registrato di uno smartphone o tablet Samsung effettua il login in automatico. Per registrare il proprio dispositivo in SmartThings

1. Assicurarsi che il proprio smartphone o tablet sia connesso ad una rete wireless. in caso contrario, accedere a

Settings (Impostazioni) ed attivare la connessione wireless e selezionare un AP (Access Point).

2. Avviare SmartThings sul proprio smartphone o tablet.

3. Alla comparsa di un messaggio “A new device is found (Trovato nuovo dispositivo).”, selezionare Add

4. Se non compare alcun messaggio, selezionare + e scegliere il proprio dispositivo tra l'elenco dei dispositivi

disponibili. Se il proprio dispositivo non è in elenco, selezionare Device Type (Tipo dispositivo) > Specific Device Model (Specifico modello di dispositivo), ed aggiungere manualmente il dispositivo in uso.

5. Registrare il proprio dispositivo nella app SmartThings come descritto di seguito.

a. Aggiungere il proprio dispositivo a SmartThings. Assicurarsi che il proprio dispositivo sia connesso a SmartThings. b. Al termine della registrazione, il proprio dispositivo verrà visualizzato sul proprio smartphone o tablet. Smart Control Dopo aver collegato il dispositivo con SmartThings, si potrà controllarlo da remoto. Una volta inserito il bucato e chiuso lo sportello. Premere Smart Control per controllare comodamente la lavatrice, aggiungendo un risciacquo, una centrifuga o programmi di asciugatura mediante la app SmartThings. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 19 2022/9/28 11:09:22Italiano20  Manutenzione Manutenzione Per avere istruzioni sulla pulizia della lavatrice, visitare il sito web indicato sulla copertina di questo manuale e controllare il manuale web. Pulizia Vaschetta del detersivo

1. Tenendo abbassata la leva di sgancio presente nella parte interna della vaschetta, tirarla per estrarla.

2. Aprire il coperchio e pulire l’interno degli scomparti detersivo/ammorbidente con acqua.

‐ Asciugare l’acqua e chiudere i coperchi al termine della pulizia.

3. Pulire l’interno del cassetto usando una spazzola così da rimuovere eventuali residui di detersivo e di calcare.

4. nserire nuovamente la vaschetta del detersivo prima di avviare la lavatrice.

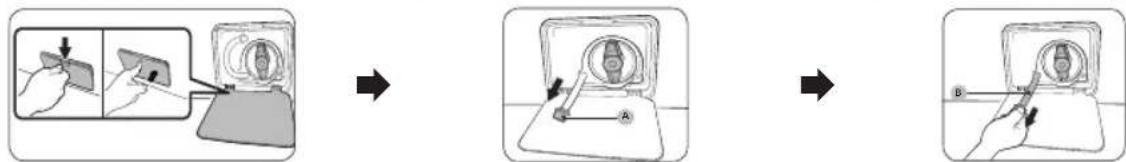

Scarico di emergenza Se si verifica una interruzione di corrente, scaricare l'acqua contenuta nel cestello prima di estrarre il bucato.

1. Spegnere la lavatrice e scollegare la spina dalla presa elettrica.

2. Aprire il coperchio del filtro.

‐ TIPO1:Spingereilfermodelcoperchio del filtro verso il basso per aprirlo. ‐ TIPO2:Premeredelicatamentel'areasuperioredelcoperchio del filtro per aprirlo.

3. Appoggiare un contenitore ampio e vuoto intorno al tappo e stendere il tubo di scarico di emergenza nel

contenitore trattenendo il tappo del tubo (A).

4. Aprire il tappo del tubo e lasciare defluire l'acqua attraverso il tubo di scarico di emergenza (B) nel

5. Al termine, chiudere il tappo del tubo e reinserire il tubo di scarico. Quindi richiudere il coprifiltro.

NOTA Usare un contenitore ampio poiché l'acqua residua nel cestello potrebbe essere maggiore del previsto. Filtro detriti

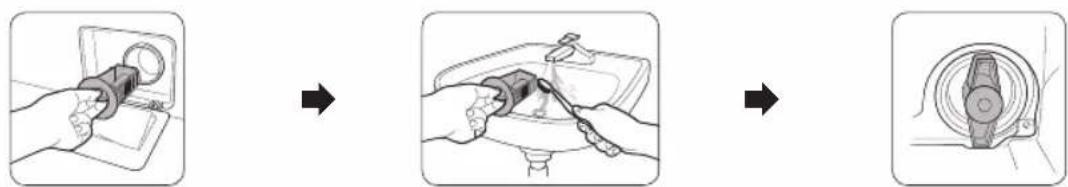

1. Spegnere la lavatrice e scollegare la spina dalla presa di corrente.

2. Scaricare l'acqua rimanente all'interno del cestello (per maggiori dettagli, vedere la sezione Scarico di

3. Aprire il coperchio del filtro.

4. Ruotare la manopola del filtro verso sinistra e scaricare l'acqua rimanente.

5. Pulire il filtro della pompa usando una spazzola morbida. Assicurarsi che l'elica della pompa di scarico

all'interno del filtro non sia ostruita.

6. Rimontare il filtro e ruotare la manopola del filtro verso destra.

U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 20 2022/9/28 11:09:23Italiano  21 Manutenzione Sportello AddWash (solo modelli che ne sono dotati)

2. Pulirlo con un panno umido.

‐ Non utilizzare detergenti. In caso contrario lo sportello potrebbe scolorirsi. ‐ Prestare attenzione nel pulire il raccordo in gomma ed il meccanismo di blocco (A). ‐ Pulire regolarmente l'area dello sportello dalla polvere.

3. Pulire e chiudere lo sportello AddWash fino ad avvertire uno scatto.

U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 21 2022/9/28 11:09:23Italiano22  Risoluzione dei problemi Risoluzione dei problemi In caso di problemi, controllare il messaggio informativo visualizzato sul display LCD e seguire le istruzioni visualizzate. Se l'errore persiste, contattare un Centro di assistenza autorizzato. Checkpoint Se si verifica un problema con la lavatrice, controllare per prima cosa la tabella sottostante e provare i suggerimenti indicati. Problema Azione La lavatrice non si avvia.

• Verificare che la lavatrice sia collegata ad una presa di corrente.

• Verificare che lo sportello sia completamente chiuso.

• Verificare che i rubinetti dell'acqua siano aperti.

• Premere per avviare il ciclo di lavaggio.

• Verificare che la funzione Child Lock (Sicurezza bambini) non sia attiva.

• Prima che la lavatrice inizi a caricare acqua, l'apparecchio emetterà una serie di ticchettii eseguendo il controllo della chiusura dello sportello, quindi effettuerà uno scarico rapido.

• Controllare il fusibile o ripristinare l'interruttore.

• Controllare la corretta alimentazione.

• Rilevata una tensione bassa ‐ Verificare che il cavo di alimentazione sia saldamente collegato.

• Assicurarsi che non sia rimasto impigliato alcun indumento nello sportello.

• Il messaggio “L’oblò AddWash è aperto” viene visualizzato in caso di apertura dello sportello AddWash senza aver premuto . Se ciò accade, fare quanto segue: ‐ Premere lo sportello AddWash fino alla corretta chiusura. Quindi premere

riprovare. ‐ Per aggiungere degli indumenti, aprire lo sportello AddWash ed inserire gli indumenti e chiudere completamente lo sportello AddWash. Premere per riprendere il lavaggio. L'acqua di carico non è sufficiente o non viene erogata del tutto.

• Aprire completamente il rubinetto dell'acqua.

• Verificare che lo sportello sia ben chiuso.

• Verificare che il tubo di carico dell'acqua non sia congelato.

• Verificare che il tubo di carico dell'acqua non sia piegato o ostruito.

• Verificare che la pressione dell'acqua di carico sia sufficiente.

• Verificare che i rubinetti dell'acqua calda e fredda siano correttamente collegati.

• Pulire il filtro a retina poiché potrebbe essere ostruito. Al termine di un programma, resta del detersivo nella vaschetta.

• Verificare che la lavatrice stia operando con sufficiente pressione dell'acqua.

• Verificare di avere aggiunto il detersivo nel comparto centrale della vaschetta del detersivo.

• Verificare che il coperchio di risciacquo sia correttamente montato.

• Qualora si utilizzi detersivo granulare, assicurarsi che il selettore del detersivo sia nella posizione superiore.

• Rimuovere il tappo del risciacquo e pulire la vaschetta del detersivo. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 22 2022/9/28 11:09:23Italiano  23 Risoluzione dei problemi Problema Azione Vibrazioni eccessive o rumorosità.

• Assicurarsi che la lavatrice sia posizionata su una superficie livellata e stabile che non sia scivolosa. Se il pavimento non è livellato, usare i piedini per regolare l'altezza della lavatrice.

• Rimuovere i bulloni di trasporto.

• Verificare che la lavatrice stia operando non a contatto con altri oggetti.

• Assicurarsi che il carico del lavaggio sia bilanciato.

• Il motore può essere rumoroso durante il normale funzionamento.

• Le salopette o gli indumenti con parti metalliche possono creare rumorosità durante il lavaggio. Ciò è normale.

• Gli oggetti metallici quali le monete possono provocare rumorosità. Al termine del lavaggio, estrarre gli oggetti dal cestello o dall'involucro del filtro.

• Ridistribuire il carico. Se il carico è costituito da un solo capo, ad esempio un accappatoio o un paio di jeans, il risultato finale della centrifuga potrebbe non essere soddisfacente e sul display verrà visualizzato il messaggio "Ub". Non scarica e/o centrifuga.

• Verificare che il tubo di scarico sia dritto per tutto il percorso fino allo scarico. In caso di una ostruzione dello scarico, chiamare l'assistenza.

• Verificare che il filtro detriti non sia ostruito.

• Chiudere lo sportello e premere

Per ragioni di sicurezza, la lavatrice non si avvia né centrifuga finché lo sportello non risulta chiuso.

• Verificare che il tubo di scarico non sia congelato od ostruito.

• Assicurarsi che il tubo di scarico sia collegato ad un sistema di scarico non ostruito.

• Se la lavatrice non viene alimentata con sufficiente potenza, non effettuerà temporaneamente né lo scarico né la centrifuga. Non appena la lavatrice riceve sufficiente alimentazione, ripristinerà il suo normale funzionamento.

• Verificare che il tubo di scarico sia posizionato correttamente, in base al tipo di collegamento effettuato.

• Pulire il filtro detriti poiché potrebbe essere ostruito. Lo sportello non si apre.

• Premere per interrompere il ciclo di lavaggio.

• Lo sblocco del meccanismo di chiusura potrebbe richiedere alcuni istanti.

• Lo sportello non si apre per 3 minuti dopo il termine del lavaggio o lo spegnimento della lavatrice.

• Assicurarsi che tutta l'acqua contenuta nel cestello venga scaricata.

• Lo sportello potrebbe non aprirsi qualora nel cestello sia rimasta dell'acqua. Scaricare il cestello ed aprire lo sportello manualmente.

• Assicurarsi che la spia del blocco dello sportello sia spenta. La spia del blocco dello sportello si spegne una volta scaricata completamente l'acqua dal cestello. Residui eccessivi di detersivo.

• Assicurarsi di usare i tipi consigliati di detersivo.

• Usare detersivi ad alta efficienza (HE) al fine di prevenire la formazione di grumi.

• Ridurre la quantità di detersivo in caso di acqua dolce, piccoli carichi di lavaggio o carichi poco sporchi.

• Si sconsiglia l'uso di detersivi non-HE. Impossibile aggiungere ulteriori detersivi.

• Assicurarsi che il detersivo rimanente e di ammorbidente non sia oltre il limite. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 23 2022/9/28 11:09:23Italiano24  Risoluzione dei problemi Problema Azione Si ferma.

• Inserire la spina in una presa di corrente funzionante.

• Sostituire il fusibile o ripristinare l'interruttore.

• Chiudere lo sportello e premere per avviare la lavatrice. Per ragioni di sicurezza, la lavatrice non si avvia né centrifuga finché lo sportello non risulta chiuso.

• Prima che la lavatrice inizi a caricare acqua, l'apparecchio emetterà una serie di ticchettii eseguendo il controllo della chiusura dello sportello, quindi effettuerà uno scarico rapido.

• Il programma impostato può prevedere una pausa o un periodo di ammollo. Attendere brevemente l'eventuale avvio della lavatrice.

• Verificare che i filtri a retina sui rubinetti di carico dell'acqua non siano ostruiti. Pulire periodicamente i filtri a retina.

• Se la lavatrice non viene alimentata con sufficiente potenza, non effettuerà temporaneamente né lo scarico né la centrifuga. Non appena la lavatrice riceve sufficiente alimentazione, ripristinerà il suo normale funzionamento. La lavatrice si riempie con acqua a temperatura errata.

• Aprire completamente entrambi i rubinetti.

• Verificare la corretta selezione della temperatura.

• Assicurarsi che i tubi siano collegati ai rubinetti giusti. Flussare l'acqua.

• Assicurarsi che il boiler sia impostato in modo da erogare acqua calda ad una temperatura di almeno 49 °C. Verificare inoltre la capacità di riscaldamento dell'acqua e la velocità di ripristino.

• Scollegare i tubi e pulire il filtro a retina. Il filtro a retina potrebbe essere ostruito.

• Durante il riempimento della lavatrice, la temperatura dell'acqua potrebbe cambiare dal momento che la funzione di controllo della temperatura controlla la temperatura dell'acqua in entrata. Ciò è normale.

• Durante il riempimento della lavatrice, si potrà notare che nel dispenser viene erogata solo acqua calda o solo acqua fredda quando vengono selezionate temperature calde o fredde. Questa è una funzione normale della funzione di controllo automatico della temperatura poiché la lavatrice determina la temperatura dell'acqua. Al termine del programma gli indumenti sono ancora bagnati.

• Usare le velocità di centrifuga High (Alta) o Extra High (Molto alta).

• Usare detersivi ad alta efficienza (HE) al fine di ridurre la formazione di grumi.

• Il carico è troppo piccolo. Carichi di piccole dimensioni (uno o due capi) possono sbilanciarsi e non centrifugare correttamente.

• Verificare che il tubo di scarico non sia piegato od ostruito. Si riscontrano perdite d'acqua.

• Verificare che lo sportello sia ben chiuso.

• Assicurarsi che tutti i collegamenti dei tubi siano correttamente eseguiti.

• Assicurarsi che una estremità del tubo di scarico sia correttamente inserita e fissata al sistema di scarico.

• Evitare il sovraccarico della lavatrice.

• Usare detersivi ad alta efficienza (HE) al fine di prevenire la formazione di grumi.

• Controllare il collegamento del tubo di scarico. ‐ Assicurarsi che l'estremità del tubo di scarico non sia posizionata sul pavimento. ‐ Verificare che il tubo di scarico non sia ostruito. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 24 2022/9/28 11:09:24Italiano  25 Risoluzione dei problemi Problema Azione Odore.

• Si sono accumulati eccessivi residui di detersivo nelle cavità che possono causare l'emanazione di odori sgradevoli.

• Eseguire regolari programmi di risciacquo al fine di sanificare la lavatrice.

• Pulire la guarnizione dello sportello (diaframma).

• Asciugare l'interno della lavatrice al termine di un programma. Non si nota l'emissione di bolle (solo nei modelli con emissione di bolle).

• Potrebbe non risultare possibile notare le bolle qualora il cestello sia molto pieno.

• Gli indumenti molto sporchi potrebbero non generare bolle. Posso aprire lo sportello AddWash in qualsiasi momento?

• Lo sportello AddWash può essere aperto solo all'accensione della spia . Tuttavia, non è possibile aprirlo nei seguenti casi: ‐ Quando sono in corso i processi di bollitura o asciugatura e la temperatura interna è molto elevata ‐ Impostando la funzione Sicurezza Bambini per motivi di sicurezza ‐ Quando è in esecuzione il programma di lavaggio o di asciugatura del cestello che non coinvolge ulteriori indumento. Sul display compare un messaggio per avvisare che la vaschetta del dispenser è aperta.

• Verificare che la vaschetta del detergente sia correttamente chiusa. ‐ Aprire e richiudere la vaschetta del detergente. Assicurarsi che sia correttamente chiusa. Tempo di lavaggio maggiorato

• Il tempo di lavaggio effettivo può differire dal tempo inizialmente stimato visualizzato sul pannello di controllo durante la selezione del programma.

• Se l'errore persiste, contattare un Centro di assistenza autorizzato. Il numero del Centro di assistenza autorizzato è riportato sull'etichetta fissata al prodotto.

• Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni alle persone o qualsiasi altra problematica legata alla sicurezza causata da una riparazione effettuata non in osservanza alle presenti Guide alla riparazione. Eventuali danni al prodotto causati da un tentativo di riparazione effettuato da personale non certificato da Samsung, non saranno coperti da garanzia. ATTENZIONE Scongelamento della lavatrice La lavatrice potrebbe congelare se la temperatura scendesse al di sotto di 0 °C.

1. Spegnere la lavatrice e scollegare il cavo di alimentazione.

2. Versare acqua calda sul rubinetto dell'acqua per allentare il tubo di carico dell'acqua.

3. Rimuovere il tubo dell'acqua e immergerlo in acqua calda.

4. Versare acqua calda nel cestello e lasciarvela per circa 10 minuti.

5. Ricollegare il tubo dell'acqua al rubinetto.

U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 25 2022/9/28 11:09:24Italiano26  Specifiche Specifiche Protezione dell'ambiente

• Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei rifiuti. Tagliare il cavo di alimentazione, in modo che l'apparecchiatura non possa più essere collegata a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

• Non superare la quantità di detersivo indicata nelle istruzioni per l’uso fornite dal produttore del detersivo.

• Usare prodotti per smacchiare e candeggine prima di lavare solo se strettamente necessario.

• Risparmiare acqua ed elettricità effettuando carichi di bucato adeguati (la quantità ottimale dipende dal programma selezionato). Consumo energetico in standby Consumo elettrico Modalità Off 0,50 W Modalità Standby di rete 2,00 W Tempo in modalità standby in rete (Wi-Fi) 10 min U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 26 2022/9/28 11:09:24Italiano  27 Specifiche Foglio specifiche “*” L'asterisco(i) indica un modello di variante che può variare tra (0-9) o (A-Z).

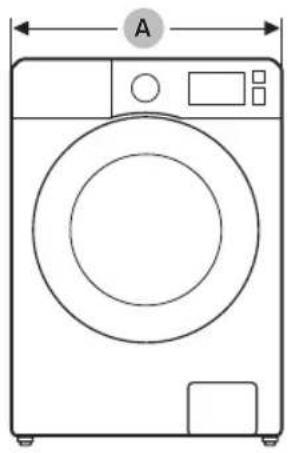

Tipo Lavatrice a carica frontale Nome modello WW1*T****** Dimensioni A (Larghezza) 600 mm B (Altezza) 850 mm C (Profondità) 600 mm D 680 mm E 1115 mm Pressione dell'acqua 50-1000 kPa Peso netto 75,0 kg Capacità massima di carico Lavaggio e centrifuga 10,5 kg Consumo elettrico Lavaggio ed asciugatura CA 220-240 V / 50 Hz 1900-2300 W Giri centrifuga 1400 giri/min U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 27 2022/9/28 11:09:24Italiano28  Specifiche Tipo Lavatrice a carica frontale Nome modello WW9*T9*6*** WW9*T8*6*** WW9*T7*6*** WW9*T6*6*** WW9*T9*4*** WW9*T8*4*** WW9*T7*4*** WW9*T6*4*** WW9*T5*4*** WW9*T4*4*** Dimensioni A (Larghezza) 600 mm B (Altezza) 850 mm C (Profondità) 600 mm 550 mm

1115 mm 1072 mm Pressione dell'acqua 50-1000 kPa Peso netto 79,0 kg 76,0 kg 78,0 kg 67,0 kg Capacità massima di carico Lavaggio e centrifuga 9,0 kg Consumo elettrico Lavaggio ed asciugatura CA 220-240 V / 50 Hz 2000-2300 W 1900-2300 W 2000-2300 W 1900-2300 W Giri centrifuga 1600 giri/min 1400 giri/min Tipo Lavatrice a carica frontale Nome modello WW8*T9*6*** WW8*T8*6*** WW8*T7*6*** WW8*T6*6*** WW8*T9*4*** WW8*T8*4*** Dimensioni A (Larghezza) 600 mm B (Altezza) 850 mm C (Profondità) 600 mm D 680 mm E 1115 mm Pressione dell'acqua 50-1000 kPa Peso netto 79,0 kg 76,0 kg 78,0 kg Capacità massima di carico Lavaggio e centrifuga 8,0 kg Consumo elettrico Lavaggio ed asciugatura CA 220-240 V / 50 Hz 2000-2300 W 1900-2300 W 2000-2300 W Giri centrifuga 1600 giri/min 1400 giri/min U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 28 2022/9/28 11:09:24Italiano  29 Specifiche Tipo Lavatrice a carica frontale Nome modello WW8*T7*4*** WW8*T6*4*** WW8*T5*4*** WW8*T4*4*** WW8*T7*2*** WW8*T6*2*** WW8*T5*2*** WW8*T4*2*** Dimensioni A (Larghezza) 600 mm B (Altezza) 850 mm C (Profondità) 550 mm D 635 mm E 1072 mm Pressione dell'acqua 50-1000 kPa Peso netto 67,0 kg Capacità massima di carico Lavaggio e centrifuga 8,0 kg Consumo elettrico Lavaggio ed asciugatura CA 220-240 V / 50 Hz 1900-2300 W Giri centrifuga 1400 giri/min 1200 giri/min Tipo Lavatrice a carica frontale Nome modello WW7*T7*4*** WW7*T6*4*** WW7*T5*4*** WW7*T4*4*** WW7*T7*2*** WW7*T6*2*** WW7*T5*2*** WW7*T4*2*** Dimensioni A (Larghezza) 600 mm B (Altezza) 850 mm C (Profondità) 550 mm D 635 mm E 1072 mm Pressione dell'acqua 50-1000 kPa Peso netto 67,0 kg Capacità massima di carico Lavaggio e centrifuga 7,0 kg Consumo elettrico Lavaggio ed asciugatura CA 220-240 V / 50 Hz 1900-2300 W Giri centrifuga 1400 giri/min 1200 giri/min NOTA Aspetto e specifiche sono soggetti a modifica senza preavviso allo scopo di migliorare costantemente la qualità del prodotto. U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 29 2022/9/28 11:09:24Promemoria U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 30 2022/9/28 11:09:24Promemoria U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 31 2022/9/28 11:09:25DC68-04197C-05 U-PJT_WASHER-AD_SimpleUX_MANUAL_DC68-04197C-05_IT.indd 32 2022/9/28 11:09:25Lavadora Modelo: WW1*T******/WW9*T******/WW8*T******/WW7*T******
