MANUALE UTENTE I6VMC6A(W)GR INDESIT

Descrizione del dispositivo - Panoramica,5

Descrizione del dispositivo - Pannello di controllo,6

Installazione,41

Avvio e uso,43

Tabella con consigli per cottura in forno, 47

Uso del piano cottura,48

Consigli e precauzioni,49

Cura e manutenzione, 50

Assistenza,50

FR

Français

Mode d'emploi

CUISINIERÉ ET FOUR

Sommaire

ATTENTION,4

AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti.

I bambini di età inferiore agli 8 anni vanno tenuti a distanza, a meno che non siano sotto continua supervisione.

Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. Evitare che i bambini giochino con l'apparecchiatura. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fi amme ad es. con un coperchio o una coperta di protezione dal fuoco.

AVVERTENZA: Pericolo di esplosione: non conservare nulla sulle superfi ci di cottura.

AVVERTENZA: Se là superficie di vetroceramica presenta delle crepe, spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.

Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro della porta per non rigare la superfi cie e causare la rottura del vetro

Le superfi ci interne dello scomparto (ove presenti) si potrebbero surriscaldare.

Non usare mai detergenti a vapore o a pressione sul dispositivo.

Rimuovere qualsiasi liquido dal coperchio prima di aprirlo.

Non chiudere il coperchio in vetro (ove presente) quando i bruciatori a gas o le piastre elettriche sono ancora calde.

ÄVVERTENZA: Assicurarsi che l'apparecchiatura sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.

! Quando viene inserito il vano, verifi care che il punto di blocco sia rivolto verso l'alto e che si trovi nella parte posteriore della cavità.

ATTENTION

Descrizione dell'apparecchio

Panoramica

1. Piano di cottura in vetroceramica
2. Pannello di controllo
3. Vano griglia scvorrevole
4. Leccarda
5. Piedino regolabile
6. GUIDE per vani scorrevoli
7. posizione 5
8. posizione 4
9. posizione 3
   10.posizione 2
   11.posizione 1

1 2 3 4 7 6

1 2 3 5 7 6

BG

Описание на уреда

Панел за управление

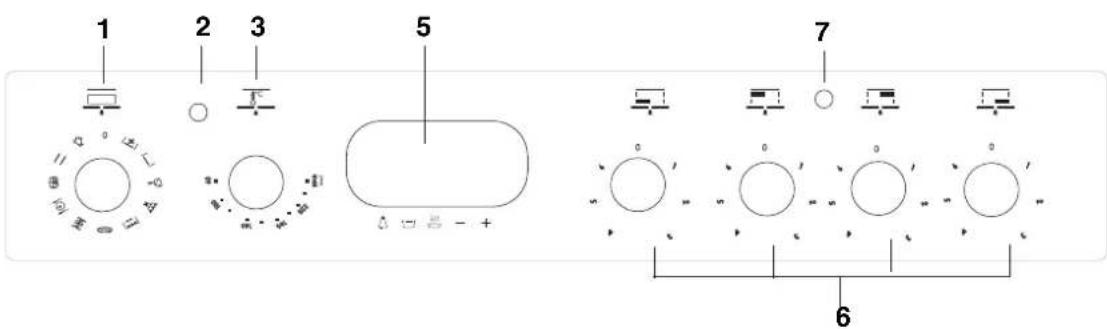

Descrizione dell'apparecchio

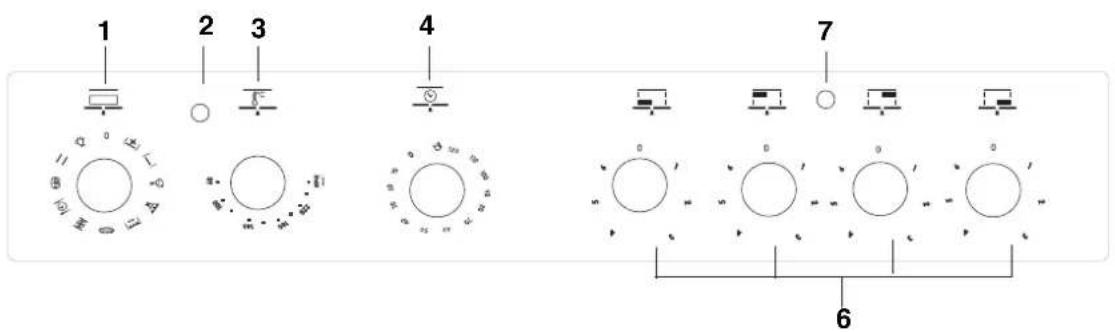

Pannello di controllo

1. Manopola del SELETTORE
   2.Luce spia del TERMOSTATO
2. Manopola del TERMOSTATO
   4.Manopola TIMER*
   5.Programmatore fornello elettronico*
   6.Manopola di controllo PIASTRA DI COTTURA elettrica
   7.Luce spia PIASTRA DI COTTURA ELETTRICA
   *Solo alcuni modelli

FR

Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.tecnico autorizzato dal costi

Prima di usare il nuovo dispositivo invitiamo a leggere il presente libretto di istruzioni con attenzione. Contiene informazioni importanti relativamente a un'installazione e un uso del dispositivo all'insegna della sicurezza.

Conservi le presenti istruzioni per una futura consultazione. Verifichi di conservare le istruzioni insieme al dispositivo, qualora quest'ultimo venga ceduto o spostato.

Il dispositivo deve essere installato da un tecnico qualificato conformemente alle istruzioni fornite in dotazione.

Eventuali modifiche o interventi di manutenzione vanno eseguiti dopo che la cucina è stata scollegata dalla sorgente di alimentazione.

Posizionamento e livellamento

Sarà possibile installare il dispositivo insieme agli armadi della cucina la cui altezza non superi quella della superficie del piano cottura.

Verificare che la parete a contatto con la parte posteriore del dispositivo sia realizzata in materiale non-inflammabile e resistente al calore (T 90°C).

Per installare l'apparecchiatura correttamente;

HOOD Min. 600 mm. Min. 420 mm. min. 650 mm. with hood min. 700 mm. without hood

- Posizionarla in cucina, in sala da pranzo o nelle vicinanze della camera da letto (non in bagno).

- Se la parte superiore del piano di cottura è più alta dei mobili vicini, sarà necessario installare il dispositivo ad almeno 600 mm di distanza dagli stessi.

- Nel caso in cui la cucina sia installata sotto

a un mobile a parete, ci deve essere una distanza minima di 420 mm fra questo mobiletto e la parte superiore del piano cottura.

La distanza va aumentata a 700 mm nel caso in cui gli armadi a parete siano infiammabili (cfr. figura).

- Non posizionare tapparelle dietro al fornello o a meno di 200 mm dai suoi lati.

- Eventuali cappe vanno installate conformemente alle istruzioni elencate nel relativo manuale.

Nel caso in cui sia necessario livellare il dispositivo, avvitare i piedini regolabili nei punti indicati su ogni lato della base del fornello (cfr. figura).

Le gambe* si inseriscono negli alloggiamenti sul lato inferiore della base del fornello.

L'apparecchiatura non deve essere installata dietro a una porta decorativa per evitare il surriscaldamento

Collegamento elettrico Inserimento del cavo di alimentazione elettrica

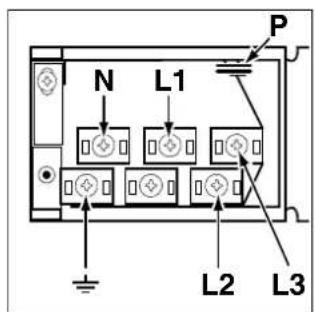

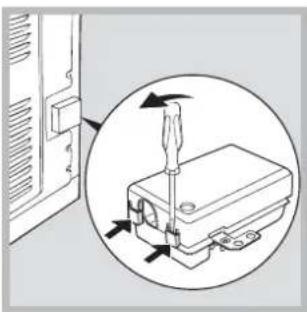

Per aprire la morsettiera:

- Inserire un cacciavite nelle alette laterali del coperchio della morsettiera.

- Tirare il coperchio per aprirlo.

Per installare il cavo, procedere come segue:

- Allentare la vite serracavi e cablare le viti di contatto

! I ponticelli sono preimpostati a livello di fabbrica per una connessione monofase

230 V (cfr. figura).

230V \~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3x4 CEI-UNEL 35746

- Per eseguire il collegamenti elettrici come indicato nelle immagini, usare i due ponticelli all'interno della confezione (cfr. figura - etichettati "P").

N L1 L2 L3

* Disponibile solo in alcuni modelli.

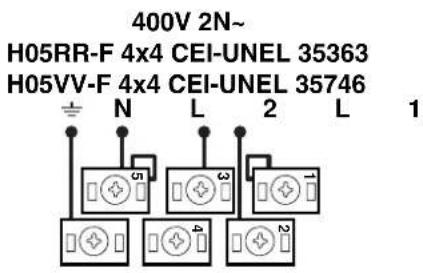

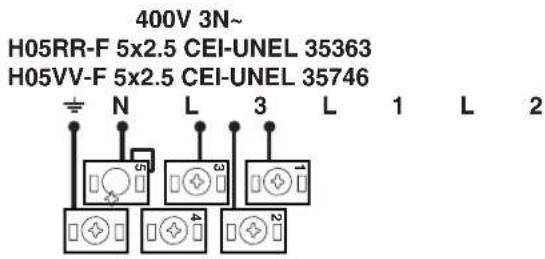

400V 2N~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746 ≡ N L 2 L 1

400V 3N~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746 ≡ N L 3 L 1 L 2

- Fissare il cavo di alimentazione serrando la vite serracavo, quindi riposizionare il coperchio.

Collegamento del cavo di alimentazione alla corrente elettrica

Installare una presa standardizzata corrispondente al carico indicato sulla targhetta del dispositivo (cfr. Tabella dati tecnici).

Il dispositivo deve essere direttamente collegato alla presa di corrente servendosi di un interruttore onnipolare con un'apertura di contatto minima di 3 mm installato fra il dispositivo e la presa di corrente. L'interruttore deve essere adatto per il carico indicato e deve essere conforme alle normative elettriche attuali (il cavo di massa non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale da non entrare in contatto con temperature superiori a 50°C in nessun punto.

Prima di collegare il dispositivo alla presa di corrente, accertarsi che:

• Il dispositivo disponga di messa a terra e che la presa sia conforme alla legge.
• La presa possa supportare la potenza massima del dispositivo, indicata dalla targhetta dati.
• La tensione si trovi nell'intervallo fra i valori indicati sulla targhetta dati.
• La presa sia compatibile con la spina del dispositivo. Se la presa è incompatibile con la presa, chiederne la sostituzione a un tecnico autorizzato. Non usare prolunghe o ciabatte multi-presa.

Dopo aver installato il dispositivo, il cavo di alimentazione e la presa elettrica deve essere installata in modo tale da essere facilmente accessibile.

Il cavo non va piegato o schiacciato. ! Il cavo va controllato a intervalli regolari e sostituito unicamente da tecnici autorizzati.

Il costruttore declina ogni responsabilità qualora non siano rispettate le norme di sicurezza.

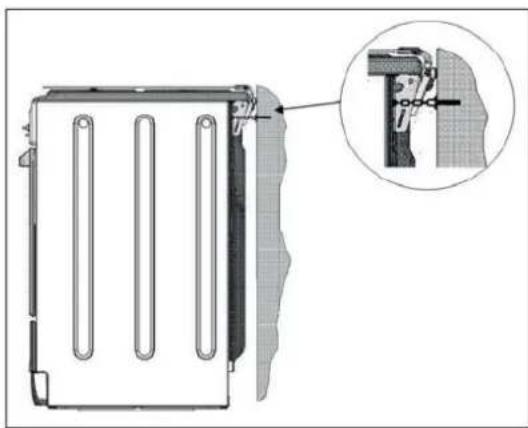

Per evitare un ribaltamento accidentale del dispositivo, ad esempio se un bambino si arrampica sulla porta del forno, la catena di sicurezza fornita in dotazione DEVE essere installata!

Il fornello è dotato di una catena di sicurezza fa fissare tramite una vite (non fornita con il fornello) alla parete dietro al dispositivo, alla stessa altezza alla quale la catenina è fissata al dispositivo.

Scegliere la vite e il supporto della vite conformemente al tipo di materiale di cui è fatta la parete dietro al dispositivo. Se la testa della vite ha un diametro inferiore ai 9 mm, usare una rondella. Una parete in calcestruzzo richiede una vite di almeno 8 mm di diametro e 60 mm di lunghezza.

Verificare che la catena sia fissata alla parete posteriore del fornello e alla prete, come indicato in figura, di modo che dopo l'installazione venga messa in tensione e sia parallela al pavimento.

Avvio e uso

TABELLA DELLE CARATTERISTICHE
Dimensionoi del forno (H x L x P)	32,4 x 45,5 x 41,3 cm
Volume	61 l
Misure utili relative allo scomparto forno	larghezza 42 cmprofondità 44 cmaltezza 8,5 cm
Tensione e frequenza	rimandiamo alla targhetta dei dati
Piano in vetroceramicaAnteriore sinistroPosteriore sinistroPosteriore destroAnteriore destroConsumo massimo del piano di cottura in vetroceramica	1700 W1200 W2100 W1200 W6200 W
ETICHETTA ENERGETICA e ECODESIGN	Regolamento (EU) No 65/2014 che integra la Direttiva 2010/30/EU.Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC.Norma EN 60350-1Norma EN 50564Consumo energetico per convezione naturale - modalità di riscaldamento:Modalità tradizionaleConsumo energetico dichiarato per convezione forzata Classe - modalità di riscaldamento:Cottura.
Questo dispositivo è conforme	alle seguenti Direttive della Comunità Economica Europea:2006/95/EC data 12/12/06 (Bassa tensione) e successive modifiche - 2004/108/EC data 15/12/04 (Compatibilità elettromagnetica) e successive modifiche - 93/68/EEC data 22/07/93 e successive modifiche.2002/96/EC1275/2008 (modalità Stand-by/Spento)

La prima volta che viene usato il dispositivo, riscaldare il forno vuoto con la porta chiusa alla temperatura massima per almeno mezz'ora. Verificare che la camera sia ben ventilata prima di spegnere il forno e aprire la porta del forno. Il dispositivo potrebbe emettere un odore sgradevole causato da sostanze protettive usate durante il processo di produzione che si bruciano.

Prima di usare il dispositivo, rimuovere tutta la pellicola di plastica dai lati del dispositivo stesso. Non mettere mai oggetti direttamente sulla parte inferiore del forno; così facendo si eviterà di danneggiare il rivestimento smaltato

Avvio del forno

1. Selezionare la modalità di cottura desiderata ruotando la manopola SELETTORE.
2. Selezionare la temperatura consigliata per la modalità di cottura oppure la temperatura desiderata ruotando la manopola TERMOSTATO.

Un elenco che dettaglia le modalità di cottura e le temperature di cottura suggerite si trova nella relativa tabella (cfr. Tabella con consigli per cottura in forno).

Qualora il dispositivo sia dotato di un programmatore elettronico*, per usare il forno elettrico, premere i 📁 pulsanti 🌐 contemporaneamente (il simbolo 🏻 compare sul display) prima di selezionare la funzione di cottura desiderata.

In fase di cottura sarà sempre possibile:

• Modificare la modalità di cottura desiderata ruotando la manopola SELETTORE.
• Modificare la temperatura ruotando la manopola TERMOSTATO.
• Impostare la durata totale di cottura e il tempo di fine della cottura (cfr. di seguito).
• Interrompere la cottura ruotando la manopola selettore in posizione "0".

Non mettere mai oggetti direttamente sulla parte inferiore del forno; così facendo si eviterà di danneggiare il rivestimento smaltato Usare solo la posizione 1 nel forno quando si sta utilizzando il girarrosto.

Mettere sempre il pentolame sugli appositi ripiani.

Spia indicatore TERMOSTATO

Quando è illuminato, il forno sta producendo calore. Si spegne quando l'interno del forno raggiunge la temperatura selezionata. A questo punto la spia si illumina e si spegne a intermittenza, indicando che il termostato funziona e sta mantenendo la temperatura a un livello costante.

Luce forno

Quando viene acceso ruotando la manopola SELETTORE in qualsiasi posizione diversa da "0". Rimane acceso fintantoché il forno è in funzione. Selezionando con la manopola, la luce si accende senza che vengano attivati gli elementi della resistenza.

* Disponibile solo in alcuni modelli.

Modalità di cottura

Sarà possibile impostare un valore di temperatura per tutte le modalità di cottura í comprese fra 60°C e Max, eccetto per le seguenti modalità

• GRILL (consigliata: impostare unicamente al livello di potenza MAX)
  • GRATIN (consigliata: non superare i 200°C).

modalità FORNO TRADIZIONALE

Sia la resistenza superiore che quella inferiore si accendono. Quando viene usata questa modalità di cottura tradizionale, è meglio usare unicamente un vano cottura. Nel caso in cui venga usato più di un vano, il calore verrà distribuito in modo non uniforme.

modalità COTTURA

La resistenza posteriore e la ventola sono accesi, e ciò garantisce la distribuzione del calore in modo delicato e informe in tutto il forno. Questa modalità è la soluzione ideale per la cottura e come temperatura di cottura per alimenti delicati (ad esempio torte che devono lievitare), nonché per la preparazione di impasti simultaneamente su 3 ripiani.

modalità COTTURA RAPIDA

Le resistenze e la ventola si accendono, a garantire la distribuzione del calore in modo uniforme in tutto il forno. Il pre-riscaldamento non è necessario per questa modalità di cottura. Questa modalità è particolarmente adatta per cucinare rapidamente alimenti pre-confezionati (surgelati o pre-cotti). I migliori risultati si ottengono usando solo un vano cottura.

modalità MULTI-COTTURA

Tutte le resistenze (superiore, inferiore e circolare) si accendono e la ventola inizia a funzionare. Dato che il calore rimane costante in tutto il forno, l'aria cucina e dora gli elementi in modo uniforme. Sarà possibile usare contemporaneamente fino a un massimo di due vani.

Pmodalità PIZZA

Le resistenze circolari e gli elementi sulla parte inferiore del forno vengono accesi e viene attivata la ventola. Questa combinazione riscalda rapidamente il forno producendo un quantitativo importante di calore, in particolare dalla resistenza sulla parte inferiore del forno. Nel caso in cui si usi più di un vano contemporaneamente, cambiare la posizione dei piatti a metà del processo di cottura.

modalità GRILL

La parte centrale della resistenza superiore viene accesa. La temperatura elevata e diretta del grill viene consigliata per quegli alimenti che richiedono un'elevata temperatura di superficie (bistecche di vitello e manzo, filetti ed entrecôte). Questa modalità di cottura usa un quantitativo limitato di energia ed è la soluzione ideale per grigliare piatti di piccole dimensioni. Posizionare gli alimenti al centro del vano cottura, dato che, se posizionati agli angoli, non verranno cotti nel modo giusto.

modalità GRATIN

La resistenza superiore e il girarrosto (ove presente) vengono attivati, quindi la ventola inizia a funzionare. Questa combinazione di caratteristiche aumenta l'efficacia delle radiazioni termiche unidirezionali fornite dalla resistenza mediante una circolazione forzata dell'aria all'interno del forno. In questo modo si evita che gli alimenti su brucino in superficie e così facendo il calore può penetrare all'interno degli alimenti.

! Le modalità di cottura GRILL e GRATIN vanno eseguite con la porta del forno spenta.

Modalità SBRINAMENTO

La ventola ubicata sulla parte inferiore del forno fa circolare l'aria a temperatura ambiente intorno agli alimenti. Ciò è particolarmente consigliato per sbrinare tutti i tipi di cibo, ma in particolare alimenti delicati che non richiedono calore, ad esempio: torte-gelato, panna o dessert alla crema, torte alla frutta. Usando la ventola, il tempo di scongelamento viene quasi dimezzato. In caso di carne, pesce e pane, è possibile accelerare il processo servendosi della modalità „multi-cottura" e impostando la temperatura su 80° - 100°C.

Modalità PARTE BASSA VENTILATA

La resistenza inferiore e la ventola sono attivate, il che consente una distribuzione del calore in tutta la cavità del forno: Questa combinazione è utile per una cottura leggera di verdura e pesce.

Modalità PARTE BASSA

La resistenza inferiore è attivata. Questa posizione è consigliata per perfezionare la cottura dei piatti (all'interno di teglie) che sono già stati cotti sulla superficie ma richiedono un'ulteriore cottura al centro o per i dessert con marmellata o confettura che richiedono solo una moderata coloritura sulla superficie. Va notato che questa funzione non consente il raggiungimento della

temperatura massima all'interno del forno (250°C) e quindi non consigliamo di cucinare alimenti usando solo questa impostazione, a meno che non si stiano cuocendo torte (che vanno cotte a una temperatura di 180°C o inferiore).

Suggerimenti pratici per la cottura

In modalità di cottura GRILL, posizionare la leccarda in posizione 1 per raccogliere i residui di cottura (grasso e/o grassi).

GRILL

• Inserire il vano in posizione 3 o 4. Posizionare gli alimenti al centro del vano.
• Consigliamo di impostare il livello di alimentazione al massimo• La resistenza superiore viene regolata da un termostato e potrebbe non funzionare in modalità uniforme.

PIZZA

• Usare una teglia per pizza in alluminio. Posizionare la teglia sulla griglia in dotazione.
  Per una crosta croccante, non usare la leccarda, che evita la formazione della crosta estendo il tempo di cottura totale.
• Se la pizza ha molti ingredienti, consigliamo di aggiungere mozzarella sopra alla pizza a metà del processo di cottura.

Uso del timer di cottura\*

1. Per impostare il cicalino, ruotare la manopola del TIMER DI COTTURA in senso orario di quasi un giro.
2. Ruotare la manopola in senso antiorario per impostare l'ora desiderata: allineare i minuti sulla manopola del TIMER DI COTTURA con l'indicatore sul pannello di controllo.
3. Quando è scaduto il tempo selezionato, viene emesso un suono da un cicalino e il forno si spegne.
4. Quando il forno è spento il timer di cottura può essere usato come un normale timer.

Per usare il forno in modalità manuale, in altre parole quando non si vuole usare la fine del timer di cottura, ruotare la manopola del TIMER DI COTTURA fino a che non raggiunge il 🎨 simbolo.

* Disponibile solo in alcuni modelli.

Pianificare la cottura col programmatore elettronico\*

Impostazione dell'orologio

Dopo che il dispositivo è stato collegato alla corrente, o dopo un blackout, il display torna automaticamente a 0:00 e inizia a lampeggiare. Per impostare l'ora:

1. Premere contemporaneamente il pulsante TEMPO DI COTTURA e TEMPO DI FINE COTTURA.
2. Entro 4 secondi dalla pressione di questi pulsanti, impostare l'ora esatta premendo i pulsanti + e -. Il pulsante + consente di avanzare a livello delle ore, mentre il pulsante - fa diminuire le ore.
   Dopo aver impostato l'ora, il programmatore passa automaticamente in modalità manuale

Impostazione del timer

Il timer attiva l'inizio di un conto alla rovescia, quando il tempo è scaduto viene emesso un cicalino.

Per impostare il timer, procedere come segue:

1. premere il pulsante TIMER ♠. Sul display compare:

^A 0·30.

1. Premere i tasti + e - per impostare l'ora desiderata.
2. Quando i pulsanti vengono rilasciati il timer inizia il conto alla rovescia e il timer attuale compare sul display.

10:00

1. Dopo che è trascorso il tempo viene emesso il suono di un cicalino, che può essere spento premendo qualsiasi pulsante (eccetto i pulsanti + e -). Il simbolo si spegne.

! Il timer non accende o spegne il forno.

Regolazione del volume del cicalino

Dopo aver selezionato e confermato le impostazioni dell'orologio, usare il pulsante - per regolare il volume del cicalino dell'allarme.

Impostazione del tempo di cottura con avvio ritardato

Decidere come prima cosa quale modalità di cottura e impostare una temperatura adeguata usando le manopole SELETTORE e TERMOSTATO sul forno.

A questo punto è possibile impostare il tempo di cottura.

1. Premere il tasto TEMPO DI COTTURA 📄.
2. Entro 4 secondi dalla pressione di questo pulsante, impostare il tempo desiderato premendo i pulsanti + e -. Se, ad esempio, si desidera impostare un tempo di cottura di 30 minuti, sul display compare:

A 0:30

1. 4 secondi dopo aver rilasciato i pulsanti, il tempo attuale (ad esempio 10.00) ricompare sul display col simbolo e la lettera A (AUTO).

Impostazione del tempo di cottura con avvio immediato

Attenersi alla summenzionata procedura per impostare il tempo di cottura (punti 1-3).

Quando compare la lettera A, ciò indica che sia il tempo di cottura che il tempo di fine cottura sono stati programmati in modalità AUTO. Per riportare il forno al funzionamento manuale, dopo ogni modalità di cottura AUTO premere contemporaneamente i pulsanti TEMPO DI COTTURA e TEMPO DI FINE COTTURA.

Il simbolo ☐ rimane acceso, insieme al forno, per tutta la durata del programma di cottura.

La durata di cottura impostata può essere visualizzata in qualsiasi momento premendo il 📋, pulsante TEMPO DI COTTURA, e il tempo di cottura può essere visualizzato premendo il pulsante TEMPO DI FINE COTTURA. Dopo che è scaduto il tempo di cottura, viene emesso il suono di un cicalino 📋. Per fermarlo, premere qualsiasi pulsante a parte i pulsanti + e -.

Annullamento di un programma di cottura precedentemente impostato

Premere contemporaneamente il pulsante TEMPO DI COTTURA e TEMPO DI FINE COTTURA.

Correzione o annullamento di dati precedentemente impostati

I dati inseriti possono essere modificati in qualsiasi momento premendo il pulsante corrispondente (TIMER, TEMPO DI COTTURA o TEMPO DI FINE COTTURA) e il pulsante + o -.

Quando vengono annullati i dati relativi al tempo di cottura, anche i dati relativi al tempo di fine cottura vengono cancellati in automatico, e viceversa.

Nel caso in cui il forno sia già stato programmato, non accetterà tempi di fine cottura antecedenti all'inizio del processo di cottura programmato.

AVVERTENZA! Il forno dispone di un sistema di stop per estrarre i rack ed evitare che fuoriescano dal forno. (1) Come indicato nell'immagine, per estrarli completamente, è sufficiente sollevarli, tenerli per la parte anteriore, quindi tirare (2).

Tabella con consigli per cottura in forno

Modalità di cottura	Alimenti Peso	(in kg)	Posizione ripiano	Tempo di preriscal-damento (minuti)	Temperatura consigliata	Durata della cottura (in minuti)
Forno tradizionale	Canard	1	3	15	200	65-75
	Arrosto di vitello o manzo	1	3	15	200	70-75
	Arrosto di maiale	1	3	15	200	70-80
	Biscotti (pasta frolla)	-	3	15	180	15-20
	Torte	1	3	15	180	30-35
Modalità di cottura al forno	Torte	0.5	3	15	180	20-30
	Torte alla frutta	1	1 e 2	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Torta con lievito in polvere	0.5	3	15	160	25-30
	Omelette (su 2 ripiani)	1.2	1 e 2	15	200	30-35
	Piccole torte (su 2 ripiani)	0.6	1 e 2	15	190	20-25
	Pasta sfoglia con formaggio (su 2 ripiani)	0.4	1 e 2	15	210	15-20
	Pasta sfoglia con panna (su 3 ripiani)	0.7	1 e 3 e 5	15	180	20-25
	Biscotti (su 3 ripiani)	0.7	1 e 3 e 5	15	180	20-25
	Meringhe (su 3 ripiani)	0.5	1 e 3 e 5	15	90	180
Cottura rapida	Alimenti congelati
	Pizza	0.3	2	-	250	12
	Zucchina e Tortino ai gamberoni	0.4	2	-	200	20
	Tortino di campagna con spinaci	0.5	2	-	220	30-35
	Pasticcio	0.3	2	-	200	25
	Lasagne	0.5	2	-	200	35
	Roll con doratura	0.4	2	-	180	25-30
	Bocconcini di pollo	0.4	2	-	220	15-20
	Alimenti precotti
	Alette di pollo con doratura	0.4	2	-	200	20-25
	Alimenti freschi
	Biscotti (pasta frolla)	0.3	2	-	200	15-18
	Plum cake	0.6	2	-	180	45
	Pasta sfoglia con formaggio	0.2	2	-	210	10-12
Multi-cottura	Pizza (su 2 ripiani)	1	2 e 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Agnello	1	2	10	180	40-45
	Pollo arrosto + patate	1+1	2 e 4	15	200	60-70
	Sgombri	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Pasta sfoglia con panna (su 2 ripiani)	0.5	2 e 4	10	190	20-25
	Biscotti (su 2 ripiani)	0.5	2 e 4	10	180	10-15
	Torta con lievito in polvere (su 1 ripiano)	0.5	2	10	170	15-20
	Torta con lievito in polvere (su 2 ripiani)	1	2 e 4	10	170	20-25
	Torte salate	1.5	3	15	200	25-30
Modalità Pizza	Pizza	0.5	3	15	220	15-20
	Arrosto di vitello o manzo	1	2	10	220	25-30
	Pollo	1	2 e 3	10	180	60-70
Barbecue	Sogliole e seppie	0.7	4	-	Max	10-12
	Kebab di calamari e gamberoni	0.6	4	-	Max	8-10
	Seppie	0.6	4	-	Max	10-15
	Filetto di merluzzo	0.8	4	-	Max	10-15
	Verdure grigliate	0.4	3 e 4	-	Max	15-20
	Bistella di vitello	0.8	4	-	Max	15-20
	Salsicce	0.6	4	-	Max	15-20
	Hamburger	0.6	4	-	Max	10-12
	Sgombri	1	4	-	Max	15-20
	Panini tostati (o toast)	4 e 6	4	-	Max	3-5
Gratinati	Pollo alla griglia	1.5	2	10	200	55-60
	Seppie	1.5	2	10	200	30-35
Parte inferiore ventilata	Abramide	0.5	3	18'	170-180	25-35
	Filetto di merluzzo	0.5	3	16'	160-170	15-20
	Spigola al cartoccio	0.5	3	24'	200-210	35-45
	Verdura mista (tipo ratatoule)	0.8 - 1,0	3	21'	190 - 200	50 - 60
	Verdura ben cotta	1,5 - 2,0	3	20'	180 - 190	55 - 60
Parte inferiore	Per perfezionare la cottura

Uso del piano di cottura in vetroceramica

La colla applicata sulle guarnizioni lascia tracce di grasso sul vetro. Prima di usare il dispositivo, consigliamo di rimuovere queste tracce con uno speciale prodotto detergente non abrasivo. Nelle prime ore di uso si potrebbe avvertire un odore di gomma, che sparirà tuttavia in poco tempo.

Accensione e spegnimento delle zone di cottura

Per accendere una zona di cottura, ruotare la manopola corrispondente in senso orario.

Per spegnerlo nuovamente, ruotare la manopola in senso anti-orario fino a che non si trova in posizione "0".

Se l'indicatore ZONA DI COTTURA ON è acceso, ciò indica che almeno una delle zone di cottura sul piano di cottura è accesa.

Zone di cottura

Il piano di cottura è dotato di resistenze elettriche. Quando sono in uso, i seguenti articoli sul piano cottura diventano rossi.

A. La zona di cottura con resistenze a emissione del calore.

B. La spina indicatore del calore residuo: ciò indica che la temperatura della zona di cottura corrispondente è superiore a 60°C, anche

quando la resistenza è stata spenta ma è ancora calda.

Descrizione delle resistenze

Le resistenze circolari a emissione di calore diventano rosse 10-20 secondi dopo essere state accese.
Le resistenze circolari a emissione di calore garantiscono una distribuzione del calore omogenea in aggiunta ai normali vantaggi che la resistenza a emissione di calore comporta.
Le resistenze a emissione di calore producono elevati quantitativi di calore non appena vengono accese, offrendo i seguenti vantaggi sul piano pratico:
· riscaldamento rapido (in relazione al bruciatore a gas)
- raffreddamento rapido
- temperatura uniforme su tutta la superficie (a causa delle resistenze circolari a emissione di calore)

Suggerimento pratico sull'utilizzo della manopola

- Usare pentole con una base spessa a piatta per assicurare una perfetta aderenza alla zona di cottura.

- Usare sempre pentole con un diametro sufficientemente largo per coprire completamente la piastra di cottura per usare tutto il calore prodotto.

• Accertarsi sempre che la base della pentola sia completamente pulita e secca: ciò garantisce che le pentole aderiscano perfettamente alle zone di cottura e che entrambe le pentole e il piano cottura restino in funzione a lungo.
• Evitare di usare lo stesso pentolame usato per bruciatori a gas: la concentrazione di calore sui bruciatori a gas possono aver deformato la base della pentola, impedendole di aderire correttamente alla superficie.
• Non lasciare mai accesa una zona di cottura senza una pentola sopra; questa operazione potrebbe danneggiare la zona.

Impostazione	Normale o piastra rapida
0 Off
1 Cottura di verdura, pesce
2	Cottura di patate (vapore) zuppe, ceci, fagioli
3	Continuazione della cottura di grandi quantità di cibo, minestrone
4 Per arrostitura (media)
5	Per arrostitura (al di sopra della media)
6	Per rosolatura e per raggiungere la temperatura di ebollizione in poco tempo

Consigli e precauzioni

Questa apparecchiatura è stata progettata e realizzata conformemente agli standard di sicurezza internazionali. I seguenti avvertimenti vengono forniti per motivi di sicurezza e vanno letti con attenzione.

Norme di sicurezza generali

• Queste istruzioni sono valide unicamente nei paesi il cui simbolo compare nel manuale e sulla targhetta del numero seriale che si trova sul dispositivo.
• Il dispositivo è stato progettato per uso domestico all'interno della casa, e non è stato previsto per uso commerciale o industriale.
• Il dispositivo non va installato all'aria aperta, anche in aree coperte. È estremamente pericoloso lasciare il dispositivo esposto a pioggia e temporali.
• Non toccare il dispositivo a piedi nudi o con le mani e i piedi bagnati o umidi.
• L'apparecchiatura deve essere usata da adulti unicamente per la preparazione di alimenti conformemente alle istruzioni delineate nel manuale d'istruzioni. Qualsiasi altro uso del dispositivo (ad esempio per riscaldare la stanza) costituisce un uso scorretto ed è pericoloso. Il produttore non può essere ritenuto responsabile di eventuali danni derivanti da un uso sbagliato, scorretto e irragionevole del dispositivo.
• Il manuale d'istruzioni accompagna un dispositivo di classe 1 (isolato) o classe 2 - sottoclasse 1 (incassato fra 2 mobili).
• Non toccare le resistenze o alcune parti della porta del forno quando il dispositivo è in uso; queste componenti diventano estremamente calde. Tenere l'apparecchio lontano dalla portata dei bambini.
• Accertarsi che i cavi di alimentazione o altri dispositivi elettrici non entrino in contatto con le parti calde del forno.
• Le aperture usate per la ventilazione e la dispersione del calore non vanno mai coperte.
• Non usare pentole instabili o danneggiate sulle zone di cottura, per evitare spargimenti accidentali. Accertarsi che le maniglie delle pentole siano girate verso il centro del piano cottura per evitare bruciature accidentali.
• Usare sempre guanti da forno quando viene posizionato o rimosso il pentolame in/dal forno.
• Non usare liquidi infiammabili (alcol, petrolio, ecc.) vicino al dispositivo mentre è in uso.
• Non posizionare materiali infiammabili nello scomparto di stoccaggio inferiore o all'interno del forno. Se il dispositivo viene accidentalmente acceso, si potrebbe incendiare.
• Verificare sempre che le manopole siano in posizione • quando il dispositivo non è in uso.
• Per scollegare l'apparecchiatura, estrarre sempre la spina dalla presa e non tirare mai il cavo.
• Non eseguire mai interventi di pulizia o manutenzione senza aver scollegato il dispositivo dalla presa di corrente.
• Se il dispositivo si rompe, non cercare in nessun caso di eseguire le riparazioni in modo autonomo. Le modifiche o riparazioni eseguite da persone non esperte possono causare seri danni o malfunzionamenti. Contattare l'Assistenza.
  • Non appoggiare oggetti pesanti sulla porta aperta del forno.

• Le superfici interne dello scomparto (ove presenti) si potrebbero surriscaldare.

• Il piano cottura in ceramica resiste agli urti meccanici, ma si potrebbe rompere (o fratturare) se colpito con un oggetto appuntito ad esempio uno strumento. Nel caso in cui ciò si verifichi, scollegare il dispositivo immediatamente dalla presa di corrente e contattare il Centro Assistenza.

• Se la superficie presenta delle crepe, spegnere l'apparecchio per evitare il rischio di scossa elettrica.
• Ricordare che le zone di cottura rimangono calde per almeno 30 minuti dopo essere state spente.
• Tenere eventuali oggetti che si potrebbero sciogliere lontano dal piano cottura (ad esempio oggetti di plastica e alluminio o prodotti con elevato contenuto di zucchero). Fare attenzione quando viene usata pellicola di plastica e pellicola di alluminio o imballaggi: se posizionati su superfici ancora calde, questi oggetti possono provocare gravi danni alla manoopola.
• Non posizionare oggetti metallici, quali ad esempio coltelli, cucchiai, coperchi di pentole, ecc., sul piano cottura, in quanto si potrebbero surriscaldare.
• Il dispositivo non va usato da persone (compresi bambini) con capacità fisiche, sensoriali o mentali ridotte, da persone inesperte o da chiunque non abbia familiarità col prodotto. Queste persone dovrebbero essere supervisionate da altre persone che si assumano la responsabilità della loro sicurezza o ricevere istruzioni preliminari relativamente al funzionamento del dispositivo.
  • Non consentire ai bambini di giocare con l'apparecchiatura.
• Se il fornello viene posizionato su un piedistallo, prendere le precauzioni necessarie per evitare che il dispositivo scivoli dal piedistallo.

Smaltimento

• Quando vengono smaltiti i materiali dell'imballaggio: rispettare le normative locali di modo che sia possibile riutilizzare la confezione.
• La Direttiva Europea 2002/96/EC relativa allo Smaltimento delle strumentazioni Elettriche ed Elettroniche (WEEE) dichiara che gli elettrodomestici non vanno smaltiti servendosi del normale circuito per i rifiuti urbani. I dispositivi al fine del ciclo di vita vanno raccolti separatamente per ottimizzare il costo di riutilizzo e riciclaggio dei materiali all'interno della macchina, evitando al tempo stesso potenziali danni all'atmosfera e alla salute pubblica. Il simbolo del cestino tagliato, presente su tutti i prodotti, indica al proprietario i suoi obblighi relativamente alla raccolta separata dei rifiuti.

Per ulteriori informazioni riguardanti il corretto smaltimento degli elettrodomestici alla fine del ciclo di vita i proprietari possono contattare il servizio pubblico indicato dal rivenditore presso il quale hanno acquistato il dispositivo.

Cura e manutenzione

Spegnimento dell'apparecchiatura

Scollegare il dispositivo dalla presa di corrente prima di eseguire eventuali interventi di manutenzione.

Pulizia del forno

Non usare mai detergenti a vapore o a pressione sul dispositivo.

• Pulire la parte in vetro del forno servendosi di una spugna e di un detergente non abrasivo. Quindi, pulire con un panno umido. Non usare detergenti abrasivi o raschietti affilati in metallo che potrebbero graffiare la superficie e provocare rotture del vetro.
• Le componenti esterne in acciaio inossidabile o smaltate, così come le guarnizioni in gomma, possono essere pulite servendosi di una spugna immersa in acqua tiepida e sapone neutro. Servirsi di prodotti specializzati per la rimozione delle macchie ostinate. Dopo la pulizia risciacquare e asciugare accuratamente. Non utilizzare polveri abrasive o sostanze corrosive,
• La parte interna del forno dovrebbe teoricamente essere pulita dopo ogni uso, mentre è ancora tiepida. Usare acqua calda e detergente, quindi risciacquare e asciugare con un panno morbido. Non usare prodotti abrasivi.
• Gli accessori possono essere lavati come stoviglie di uso quotidiano, e possono anche essere lavati in lavastoviglie.
• La sporcizia e il grasso vanno rimosse dal pannello di controllo servendosi di una spugna non abrasiva o di un panno morbido.
• L'acciaio inossidabile si può macchiare con acqua depositata sulla sua superficie a lungo, o con detergenti aggressivi che contengono fosforo. Consigliamo di risciacquare e asciugare con cura le superfici in acciaio.

Ispezione delle guarnizioni del forno

Verificare con regolarità le guarnizioni della porta. Se le guarnizioni sono danneggiate, contattare il centro di assistenza post-vendita più vicino. Consigliamo di non usare il forno fino a che non sono state sostituite le guarnizioni.

Sostituzione della lampada del forno

1. Dopo aver scollegato il forno dalla presa di corrente, togliere il coperchio in vetro coprendo la presa della lampada (cfr. figura).
2. Svitare la lampadina e sostituirla con una simile: tensione 230 V, wattaggio 25 W, attacco E 14.
3. Riapplicare il coperchio in vetro e ricollegare il forno alla rete

elettrica

Non usare le lampadine del forno per l'illuminazione ambientale.

Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica E.

Pulizia del piano di cottura in vetro ceramica

Non usare detergenti abrasivi o corrosivi (ad esempio, prodotti in lattina per la pulizia di barbecue e forni), prodotti per la rimozione di macchie, prodotti anti-ruggine, detergenti in polvere o spugne con superfici abrasive: questi prodotti potrebbero graffiare la superficie.

• Di norma basta lavare il piano cottura con una spugna umida e asciugare con un rotolone da cucina.
• Se il piano di cottura è particolarmente sporco, strofinarlo con un apposito prodotto per la pulizia del vetroceramica e asciugare bene.
• Per rimuovere lo sporco più ostinato, usare un raschietto adeguato (non fornito in dotazione col dispositivo). Rimuovere eventuali perdite non appena possibile, senza aspettare che il dispositivo si raffreddi, per evitare che i residui formino depositi difficili da rimuovere. Sarà possibile ottenere risultati eccellenti usando una spugnetta "paglietta" progettata appositamente per le superfici in vetro-ceramica, immersa in acqua saponata.
• Nel caso in cui si siano sciolte sostanze di plastica o zucchero sul piano cottura, rimuoverle immediatamente col raschietto, mentre la superficie è ancora calda.
• Quando è pulita, il piano cottura può essere trattato con un apposito prodotto di manutenzione: la pellicola invisibile lasciata dal prodotto protegge la superficie da gocciolamenti in fase di cottura. Questa manutenzione va eseguita mentre il dispositivo è tiepido (non caldo) o freddo.
• Ricordare sempre di risciacquare il dispositivo con acqua pulita e di asciugarlo completamente: i residui possono formare delle croste durante i successivi processi di cottura.

Detergenti per piani di cottura in vetroceramica	Disponibili da
Raschietto vetro Raschietti con lama appuntita	Negozi di Fai Da Te
Lame sostitutive Negozi di Supermercati, Farmacie	Fai da Te, Supermercati, Farmacie
COLLO lunetaHOB BRITEHob CleanSWISSCLEANER	Boots, Negozi Co-op, grandi magazzini, Negozi regionali della Rete Elettrica, supermercati

Assistenza

Non avvalersi mai dei servizi di un tecnico non autorizzato.

Disporre sempre delle seguenti informazioni:

• Il tipo di problema riscontrato.
• Il modello del dispositivo (Mod.).
• Il numero seriale (S/N).

Le ultime due informazioni si trovano sulla targhetta informativa presente sul dispositivo.

Rimozione e inserimento della porta del forno:

1. Aprire la porta.

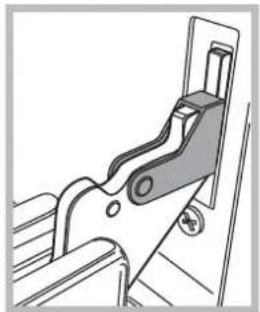

2. Far ruotare completamente all'indietro i ganci cerniera della porta del forno (cfr. foto).

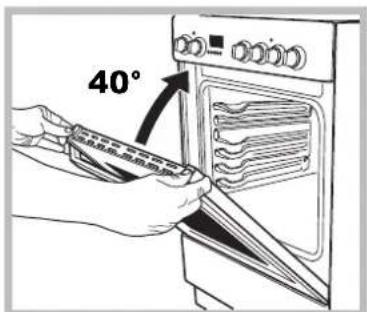

1. Chiudere la porta fino a che il gancio non si ferma (la porta rimane aperta a 40°). (cfr foto)

40°

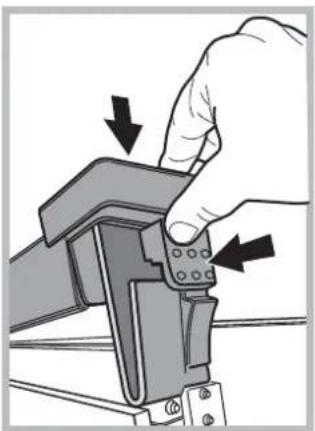

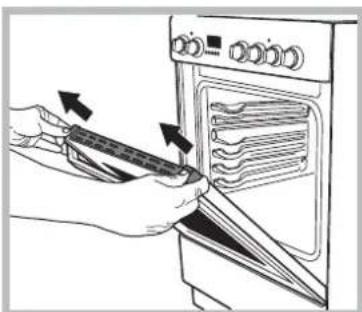

1. Premere i due pulsanti sul profilo superiore ed estrarre il profilo (cfr. foto)

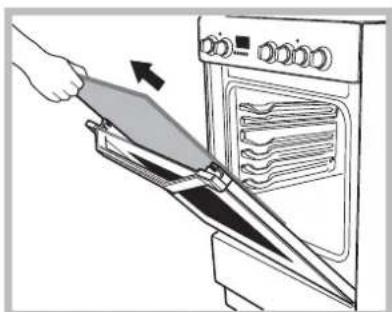

1. Rimuovere il foglio di vetro ed eseguire la pulizia come indicato nel capitolo: "Cura e manutenzione".

1. Sostituire il vetro.

AVVERTENZA! Il forno non va usato senza il vetro interno della porta!

AVVERTENZA! Quando viene rimontato il vetro interno della porta, inserirlo correttamente, di modo che il testo scritto sul vetro non sia invertito e possa essere facilmente leggibile.

1. Sostituire il profilo. Un clic indica che la componente è stata posizionata correttamente.
   8.Aprire la porta completamente.
2. Chiudere i supporti (cfr. foto).

1. Ora la porta può essere completamente chiusa e il forno può essere messo normalmente in funzione.

Pulizia assistita da vapore del forno\*

Questo metodo di pulizia viene consigliato in particolare per la cottura di carni particolarmente grasse (arrosti).

Il processo di pulizia consente di facilitare la rimozione della sporcizia dalle preti del forno generando un vapore che viene creato all'interno della cavità del forno per una pulizia facilitata.

! Importante! Prima di avviare la pulizia a vapore:
- Rimuovere eventuali residui e grasso dalla parte inferiore del forno.
- Rimuovere eventuali accessori del forno (griglie e leccarde).

Eseguire le summenzionate operazioni conformemente alla seguente procedura:

1. Versare 300ml di acqua nella leccarda del forno, posizionandola nel ripiano inferiore. Nei modelli senza leccarda, usare una teglia e posizionarla sulla griglia nella parte inferiore del ripiano.
2. Selezionare la funzione del forno

|—| Modalità PARTE BASSA" e impostare la temperatura a 100 °C;

1. Tenerla in forno per 15 minuti;
2. Spegnere il forno;
3. Dopo che il forno si è raffreddato, aprire la porta per completare la pulizia con acqua e un panno umido;
4. Eliminare l'eventuale acqua residua dalla cavità dopo aver completato la pulizia.

Quando la pulizia a vapore è completa, in particolare dopo aver cucinato alimenti grassi, o quando il grasso è difficile da rimuovere, potrebbe essere necessario completare la pulizia con un metodo tradizionale, descritto nel paragrafo precedente.

! Eseguire la pulizia unicamente a forno freddo!

* Disponibile solo in alcuni modelli.

Rispettare e tutelare l'ambiente

- Tenere sempre chiusa la porta del forno quando vengono usate le modalità GRILL e GRATIN. Sarà così possibile ottenere risultati migliori risparmiando al tempo stesso energia (all'incirca il 10%).

• Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quanto necessario, perché vi sono dispersioni di calore ogni volta che viene aperta. Per risparmiare molta energia sarà sufficiente spegnere il forno dai 5 ai 10 minuti prima della fine del tempo di cottura pianificato, e servirsi del calore che il forno continua a generare.
• I programmi automatici si basano su prodotti alimentari standard.
• Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia
• Qualora si disponga di un contratto di fornitura elettrica a tempo, l'opzione "ritarda cottura" semplificherà il risparmio spostando il funzionamento nei periodi a tariffa ridotta.

- Ottimizzare il calore residuo del piastra spegnendola 10 minuti prima della fine del tempo di cottura; spegnere invece i piani cottura in ceramica 5 minuti prima della fine del tempo di cottura.

• La base della pentola dovrebbe coprire la piastra. Qualora sia piccola, dell'energia preziosa andrà persa, e le pentole in ebollizione presenteranno delle incrostazioni difficili da rimuovere.
• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumenterà notevolmente il consumo in termini di energia.
  • Usare pentole e padelle piatte
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Installation

Pos.	Piastra normale o rapida
0	Spento
1	Cottura di verdure, pesci
2	Cottura di patate (a vapore) minestre, ceci, fagioli
3	Proseguimento di cottura di grandi quantità di cibi, minestroni
4	Arrostire (medio)
5	Arrostire (forte)
6	Rosolare o raggiungere bollitura in poco tempo
