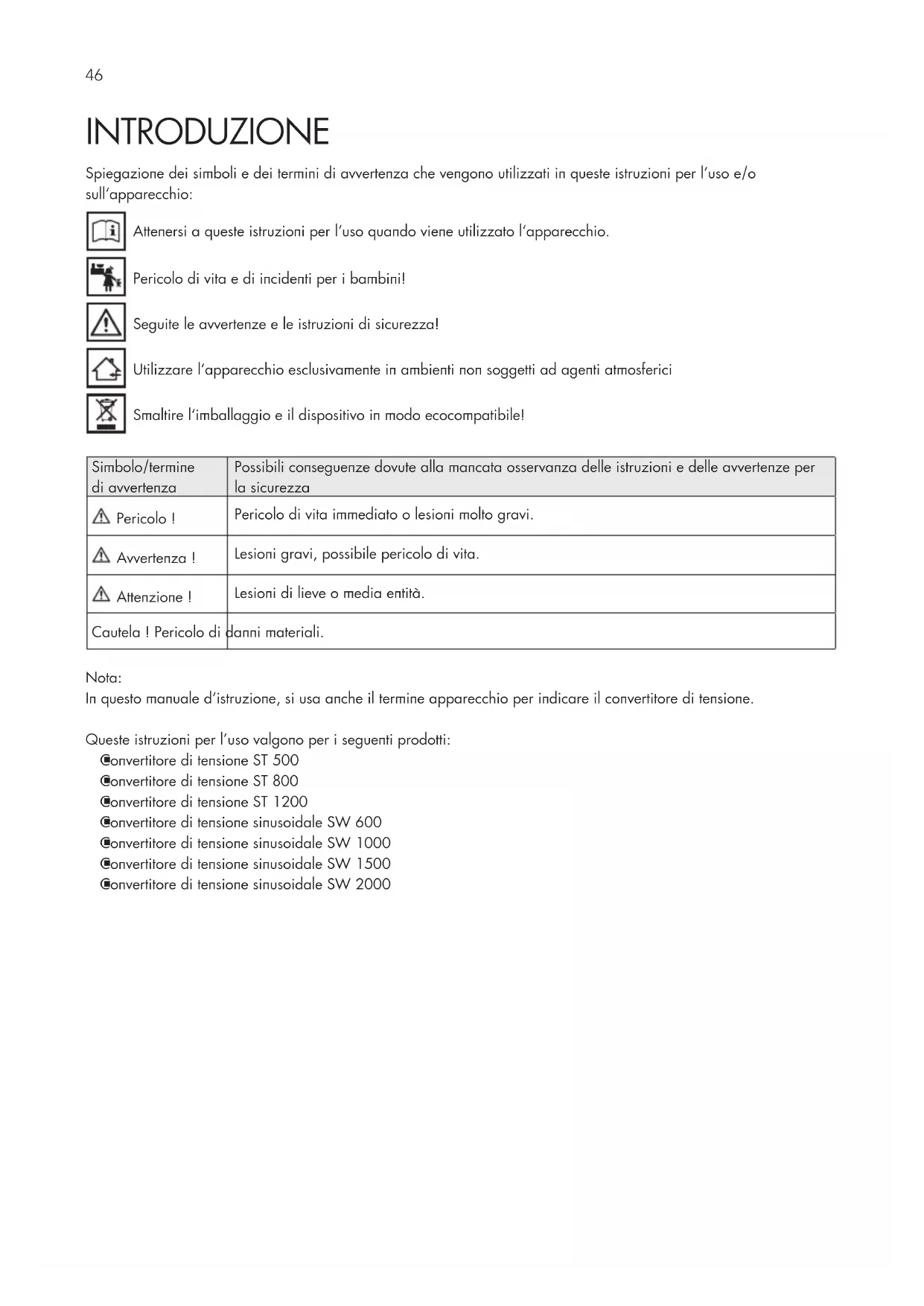

Uso conforme Il convertitore di tensione è destinato alla trasformazione della tensione continua di 12V in

Tensione continua da 5V/max. 500 mA (2.0USB). Il convertitore di tensione è adatto esclusivamente per l‘incasso fisso. Questo prodotto non è concepito per essere usato da persone (compresi bambini) con limitate capacità fisiche, sensori- ali o mentali o senza sufficiente esperienza e/o che non hanno le nozioni necessarie. Tenerlo lontano dalla portata dei bambini. Il prodotto non è destinato all‘uso commerciale. Ogni altro uso o modifica del dispositivo è considerato improprio e può causare pericoli. Il produttore è esonerato da qualunque responsabilità per danni derivanti da un uso improprio del dispositivo. Fornitura Controllare la fornitura subito dopo averla aperta. Controllare se il dispositivo o i componenti sono danneggiati. Non utilizzare il dispositivo o componenti guasti.

Convertitore di tensione con un collegamento da 12 V

Modulo comando a distanza

2 cavi con morsetti/terminali ad anello

Istruzioni per l‘uso Consegnare la documentazione completa agli altri utenti! Dati Tecnici Tensione nominale d‘ingresso 12 V DC / 50 Hz Tensione d‘uscita 230 V Forma d‘onda Onda sinusoidale Temperatura ambientale 0˚C - 30˚C Protezione da sovratensione 15,5 V ±0,5 V Protezione sottotensione 10 V ±0,5 V Protezione da calore eccessivo ±68 ˚C Gamma tensione in entrata 10 - 15 V DC Spegnimento batteria scarica 10 V DC ±0,5 V48 Dati tecnici specifici (onda sinusoidale modificata) Modello ST 500 ST 800 ST 1200 Codice articolo 97115 97116 97117 Potenza di picco in uscita 500 W 800 W 1200 W continua (0,1 sec.) 1000 W 1600 W 2400 W Dimensioni in mm 240 x 180 x 85 308 x 180 x 85 378 x 180 x 85 Peso 1,50 kg 2,17 kg 2,70 kg Protezione da sovraccarico 550 W ±40 W 880 W ±60 W 1320W ±100 W Fusibile di sicurezza 2x 30 A 3x 30 A 4x 40 A Dati tecnici specifici (onda sinusoidale pura) Modello SW 600 SW 1000 SW 1500 SW 2000 Codice articolo 97120 97121 97122 97123 Potenza di picco in uscita 600 W 1000 W 1500 W 2000 W continua (0,1 sec.) 1200 W 2000 W 3000 W 4000 W Dimensioni in mm 378 x 180 x 85 400 x 180 x 85 408 x 180 x 85 530 x 2600 x 85 Peso 2,72 kg 3,30 kg 4,65 kg 6,60 kg Protezione da sovraccarico 660 W ±40 W 1100 W ±100W 1650 W ±120W 2200 W ±100 W Fusibile di sicurezza 2x 60 A 4x 40 A 6x 30 A 8x 30 A Fonti di energia collegabili Il convertitore di tensione è progettato per il collegamento a fonti di alimentazione con tensione continua di 12 V. Queste devono avere una capacità sufficiente per le prestazioni delle apparecchiature collegate al convertitore di tensione. Per calcolare la capacità necessaria si può dividere il carico dell‘apparecchiatura per la tensione. Esempio: carico apparecchiatura 180 W : 12 V = 15 A Il collegamento a fonti di alimentazione con tensione in uscita diversa da quella continua a 12 V NON è conforme né consentito! Apparecchi collegabili Consentito Non consentito

Apparecchi esterni che producono calore, p. es.

SW 2000 (97123) > 2000 W (vedere anche „Dati tecnici”). Nota per gli articoli 97115, 97116, 97117 Il convertitore di tensione eroga una tensione sinusoidale modificata. Prima dell‘utilizzo verificare se il dispositivo terminale da utilizzare è idoneo, così da evitare eventuali danni (vedere anche „Tecnologia”).IT

Luoghi d‘installazione previsti Il convertitore di tensione è destinato all‘installazione in:

Barche Non porre il convertitore di tensione:

nei pressi di fonti di calore (termosifoni, luce solare diretta), materiali infiammabili, un vano batteria o una batteria di avviamento.

di luoghi umidi o di località esposte a spruzzi e gocce d‘acqua.

in luoghi in cui sussiste il pericolo di esplosione. SICUREZZA Indicazioni di sicurezza generali Leggere tutte le indicazioni e le istruzioni di sicurezza. Omissioni nell‘osservanza delle indicazioni di sicurezza e delle istruzioni possono provocare scosse elettriche, ustioni e/o gravi lesioni. Conservare per future consultazioni tutte le indicazioni di sicurezza e le istruzioni. Pericolo! Pericolo di vita e di incidenti per i bambini!. Pericolo di soffocamento e strangolamento! Tenere il cavo ausiliario di avviamento lontano dalla portata dei bambini. I bambini non sanno riconoscere i pericoli legati al prodotto! Pericolo di vita! I fili danneggiati possono generare una scossa elettrica mortale. Il produttore non è da considerarsi responsabile per danni causati da:

cause esterne, danni al dispositivo e/o a parti del dispositivo dovuti ad azione meccanica o sovraccarico

qualsiasi tentativo di modificare il dispositivo

uso del dispositivo per scopi diversi da quelli descritti nelle presenti istruzioni per l‘uso.

danni dovuti a uso non previsto e/o non conforme

umidità e/o aerazione insufficiente

apertura non autorizzata del dispositivo. In tali casi la garanzia decade. Pericolo d‘incendio e di folgorazione! La mancata osservanza delle istruzioni qui riportate può dar luogo a scosse elettriche, incendi, gravi danni all‘incolumità delle persone e alle cose. Conservare questo manuale in un luogo in cui si possa facilmente accedere ad esso, in caso di necessità.

Non utilizzare mai il cavo per spostare o trascinare l‘apparecchio.

Sconnettere il cavo staccandolo solo tramite la spina dalla presa di corrente. Il cavo può essere danneggiato.

Se i cavi dovessero essere instradati lungo pareti con spigoli vivi, ad esempio, pareti metalliche, impiegare tubi cavi o passacavi al fine di evitare di danneggiare i cavi.

Non far passare i cavi della rete a 230 V e quelli a 12 V/24 V CC nello stesso tubo cavo (o passacavi).

Non utilizzare apparecchi danneggiati. Danneggiamenti dell‘apparecchio o del cavo di ricarica aumentano il rischio di folgorazione.50

Disporre il cablaggio elettrico in modo che non si possa calpestarlo, né danneggiarlo.

Il lavoro di manutenzione dev‘essere eseguito da elettrotecnici qualificati.

Assicurarsi che il caricabatteria venga posizionato sempre in un luogo sicuro. Non esporre il dispositivo a pioggia o liquidi. Evitare che acqua o altri liquidi si rovescino o gocciolino su di esso. La penetrazione di acqua nei dispositivi elettrici accresce il pericolo di folgorazione.

Assicurarsi che tutte le spine e i cavi siano privi di umidità. Non collegare mai il dispositivo alla rete elettrica con mani umide o bagnate.

Collegare gli apparecchi da 230 V solo mediante prese di rete autorizzate.

Non provocare mai un cortocircuito o un ramo in parallelo sugli ingressi e le uscite del convertitore di tensione per mezzo di oggetti estranei.

Non cercate di smontare o riparare l‘apparecchio. Far riparare o sostituire l‘apparecchio immediatamente in un‘officina specializzata.

Non coprire l‘apparecchio poiché, a causa di un forte surriscaldamento, può essere danneggiato.

Sospendere immediatamente l‘utilizzo del dispositivo, nel caso in cui sia visibile del fumo o sia presente un odore insolito. Pericolo di lesioni!

Tenere il cavo del dispositivo lontano dallo sterzo, dal cambio e dai pedali di accelerazione e freno. Porre l‘apparecchio in modo tale che non si impedisca l‘uso del veicolo.

Non inserire oggetti all‘interno delle feritoie di ventilazione.

Prestare attenzione anche alle istruzioni d‘uso degli apparecchi collegati.IT

CARATTERISTICHE TECNICHE Il convertitore di tensione è dotato di caratteristiche tecniche che proteggono il convertitore stesso e/o gli apparecchi collegati. Caratteristica Indicazione LED Allarme acustico Descrizione Protezione sovra tensione

Il LED rosso si illumina

Se aumenta la tensione in entrata per un valore superiore a 15,5V ± 0,5V, il convertitore si spegne.

Il convertitore si riaccende se la tensio- ne in entrata raggiunge nuovamente la tensione nominale. Protezione bassa tensione (protezione per la batteria del veicolo)

Il LED rosso si illumina

La tensione in entrata scende al di sotto di 10,5V 0,5V.

Se la tensione in entrata ritorna al valore nominale, il convertitore di tensi- one si riaccende automaticamente. Protezione cortocir- cuito

Il LED rosso si illumina

Spegnimento automatico Protezione sovratem- peratura

Il LED rosso si illumina

Se la temperatura interna supera i 68˚C circa, il dispositivo si spegne automaticamente.

Quando la temperatura scende al di sotto di 35˚C, premere per circa 1 sec. il tasto Power (9, 19) per riaccendere il dispositivo. Überlastungsschutz

Il LED rosso si illumina

Il dispositivo si spegne automatica- mente.52

DESCRIZIONE DEL PRODOTTO

POWE Codice articolo

Codice articolo 97117, 97121 97122, 97123

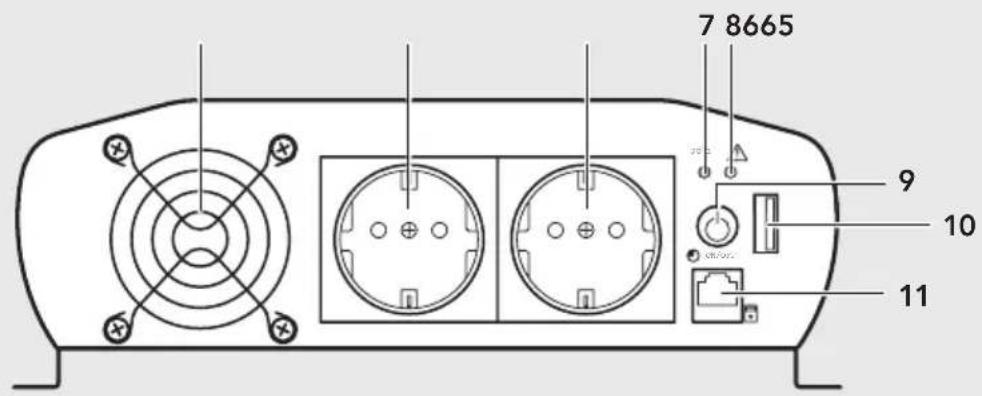

1. Collegamento nero (-)

2. Collegamento rosso (+)

3. Guide di montaggio

4. Collegamento a terra

5. Protezione del ventilatore

6. Presa con contatto di sicurezza

7. LED alimentazione, verde

8. LED errore, rosso

10. Collegamento USB

11. Porta per modulo comando a distanza

12. Cavo nero con morsetto (-)

13. Cavo rosso con morsetto (+)

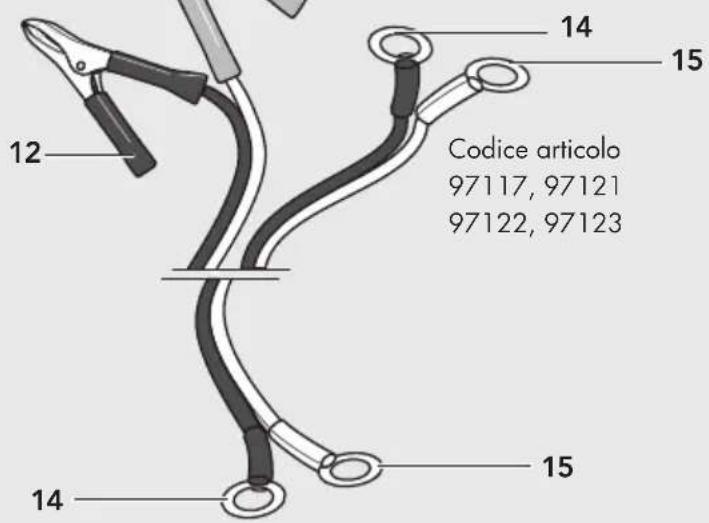

14. Cavo nero con occhielli (-)

15. Cavo rosso con occhielli (+)

18. LED errore, rosso (Modulo comando a distanza)

19. Tasto Power (Modulo comando a distanza)

20. LED alimentazione, verde (Modulo comando a

distanza) TECNOLOGIA Attenzione! Prima dell‘utilizzo del convertitore di tensione, verificare le caratteristiche del dispositivo terminale, in modo da evitare danneggiamenti. Vi sono convertitori di tensione con onda sinusoidale pura e con onda sinusoidale modificata. Modello Codice articolo per il collegamento di (esempi) Onda sinusoidale modificata

in aggiunta agli esempi di onda sinusoidale modificata

Amplificatori MONTAGGIO & COLLEGAMENTO Preparazione Attenzione!

Prima di connettere il convertitore di tensione, è necessario verificare i collegamenti della batteria del veicolo. Nel caso che il polo positivo “+“ della batteria del veicolo fosse connesso alla massa del telaio, non si dovrà impiegare il convertitore d‘alimentazione su tale veicolo.

Utilizzare soltanto i cavi in dotazione con occhielli per il collegamento all‘alimentazione della corrente continua da 12 V (p. es., batteria del veicolo). Se i cavi forniti fossero troppo corti, è possibile utilizzare anche cavi in rame isolati presso il rivenditore specializzato.

Mantenere la lunghezza del cavi più corta possibile. Il diametro del cavo adeguato deve essere scelto in base alla lunghezza del cavo tra il convertitore di tensione e la fonte di energia. In caso di dubbio, rivolgersi a un rivenditore specializzato.54 Montaggio del convertitore di tensione Montare il convertitore di tensione con le viti idonee (non contenute nella confezione):

su superfici pulite, asciutte e non infiammabili

in zone ben ventilate. Fare attenzione a non coprire le fessure di ventilazione. Montaggio del modulo comando a distanza Montare il modulo comando a distanza con viti idonee (non comprese nella fornitura) fissandolo in un punto sicuro e accessibile. Srotolare completamente il cavo del modulo (14) e inserire la spina nella presa (11). Connessione ad una sorgente d‘energia Attenzione! Per quanto riguarda la connessione dei cavi al sistema elettrico della vostra auto, consigliamo con decisione di far svolgere questo lavoro ad un esperto. Le automobili moderne hanno dei pannelli elettrici molto complicati. Potrebbe essere molto pericoloso per una persona non esperta realizzare questo tipo di connessioni. Una connessione errata potrebbe danneggiare la vostra automobile e mettere in pericolo chiunque abbia che fare con l‘auto. Dopo il collegamento il dispositivo può emettere un allarme acustico. Ciò è normale. Alla batteria della macchina Attenzione! Pericolo di corto circuito! Far attenzione alla giusta polarità. Evitare un corto circuito del polo della batteria.

1. Svitare la vite di collegamento rossa e nera sulla parte posteriore dell‘apparecchio.

2. Porre il cavo rosso con l‘occhiello (15) e la piastra d‘appoggio sul collegamento rosso (2) e serrarlo con la vite di

3. Mettere il cavo nero con l‘occhiello (14) e la piastra d‘appoggio sul collegamento nero (1) e serrarlo con la vite di

4. Collegare il cavo rosso col morsetto/terminale ad anello (13, 15) al polo positivo della batteria (contrassegnato con

5. Collegare il cavo nero col morsetto/terminale ad anello (12, 14) al polo negativo della batteria (contrassegnato con

„N“ o „-“). Attenzione! Se il collegamento di terra non è allacciato, in caso di difetti del dispositivo sussiste il rischio di folgorazione.

6. Utilizzando un cavo idoneo (non compreso nella fornitura) allacciare il collegamento di terra (4) al sistema di

messa a terra disponibile (ad esempio la carrozzeria del veicolo oppure, in caso di utilizzo stazionario, la barra dell‘equalizzatore di potenziale o la presa di terra).IT

USO Cautela! Cautela! Alcuni apparecchi esterni, soprattutto radio e/o altri dispositivi audio e ricaricabili, possono danneggiare il conver- titore di tensione e/o l‘apparecchio esterno connesso. Verificare se l‘apparecchio esterno connesso al convertitore di tensione emetta dei “ronzii”, surriscaldi o emetta troppo calore nei primi minuti di funzionamento. Se questo fosso il caso, sconnettere immediatamente gli apparecchi esterni e tutti i cavi. In questo caso, ciò significa che l‘apparecchio esterno è incompatibile, e non può funzionare con il convertitore. Se qualcosa non fosse chiara, consultare il rivendito- re dell‘apparecchio esterno. È possibile utilizzare contemporaneamente la presa 230 V (6) e la porta USB (10). La potenza nominale complessiva per entrambi i dispositivi esterni collegati alla presa 230 V e alla porta USB non deve superare il valore nominale del convertitore di tensione (vedere „Dati tecnici“). Attenzione:

La potenza nominale di un apparecchio esterno viene indicata dalla targhetta tecnica esterno viene indicata dalla targhetta tecnica apposta sullo specifico apparecchio esterno. Apparecchi esterni quali motori elettrici, quali ad esempio trapani elettrici, seghe elettriche, frigoriferi e sistemi audio, presentano in genere no spunto di potenza di avvio superiore a quello specificato dalle targhetta tecnica.

Nel caso che la potenza nominale sia espressa soltanto in Ampère, è sufficiente moltiplicare il valore A per il fattore 230 (Volt) per ottenere l‘equivalente in Watt. Ad esempio: 0,4 A x 230 = 92 Watt

Ricordare che la batteria del veicolo si scarica quando il veicolo non è in funzione. Accendere/spegnere il convertitore di tensione Premere il tasto Power (9 o 19). Quando il LED verde (7, 20) si illumina, il convertitore di tensione è pronto alluso. Sul display vengono visualizzati in modo alternato uno „0“ e il valore della „tensione in entrata“. Nota: il convertitore di tensione può essere spento esclusivamente attraverso il modulo comando a distanza se è stato acceso attraverso questo. Presa d‘uscita dell‘energia a 230 V Impiegare soltanto apparecchi esterni che dispongano di spine a contatti protetti, o di connettori europei ad innesto.

1. Attivare il convertitore di tensione.

2. Collegare la spina di un apparecchio esterno con una delle prese da 230 V (6) al convertitore di tensione.

Presa d‘uscita USB 2.0

1. Attivare il convertitore di tensione.

2. Inserire la spina di un dispositivo USB esterno nella presa USB (10).

L‘uscita USB di questo convertitore d‘alimentazione fornisce un‘energia a 5 V CC per dispositivi esterni USB (ad esem- pio, lampade, ventilatori, radio). Nota:

L‘uscita USB di questo convertitore d‘alimentazione non è concepito per il trasferimento di dati.

Non connettere memorie flash, lettori MP3 o altri elementi esterni di memoria affini.56

RISOLUZIONE DEI PROBLEMI

Se il LED (8, 18) diventa rosso, è presente un errore. Per evitare danneggiamenti, il dispositivo si spegne (vedere anche „Dati tecnici“). Problema Causa possibile Rimedio L‘apparecchio non funziona. Tensione batteria minore di 10 V. Sostituire o caricare la batteria. Il dispositivo collegato richiede troppa potenza. Staccare il dispositivo esterno. Il consumo di energia massimo non deve superare la tensione nominale del convertitore di tensione. Il funzionamento dell‘apparecchio è stato interrotto da uno dei suoi sistemi protettivi. Cfr. capitolo relativo (Caratteristiche tecniche). L‘allarme di bassa tensione è sempre attivo. La tensione o l‘alimentazione non sono sufficienti ad alimentare il convertitore. Controllare i collegamenti e veri- ficare che non sia un problema di cavi (non puliti o danneggiati) o di graffi. Tensione in uscita bassa. Tensione in uscita troppo bassa – protezione bassa tensione. Spegnere subito il convertitore di corrente. Controllare i collegamenti e ricari- care la batteria. Se la tensione è minore di 11 V, riavviare il convertitore di tensione. Polarità, collegamenti sbagliati, protezione cortocircuito. Spegnere subito il convertitore di tensione. Disconnettere tutti gli apparecchi esterni. Controllare tutti i collegamenti, i cavi e gli apparecchi esterni. Regolare dove necessario. La tensione nominale è superiore alla tensione nominale max. - prote- zione da sovraccarico. Ridurre alla tensione nominale max. la potenza complessiva dei disposi- tivi collegati. Funzionamento di televisori e / o sistemi audio e / o apparecchi

Immagine disturbata o non stabile

Si ode un ronzio, una bassa frequenza o un rumore sordo. Interferenza con la TV. Sistemare il convertitore di tensione il più lontano possibile dal televisore. Verificare il collegamento dell‘antenna e l‘impostazione. Sis- temare il cavo dell‘antenna lontano dal convertitore di corrente. Impie- gare un cavo d‘antenna schermato. L‘onda sinusoidale modificata del convertitore di tensione non può essere filtrata a sufficienza dall‘apparecchio esterno connesso. Sconnettere immediatamente tutti i cavi. L‘unica soluzione a disposizione è quella di impiegare un apparecchio esterno moderno, o che disponga di una potenza maggiore, con un‘adeguata capacità di filtraggio.IT

Sconnettere sempre il convertitore di tensione dalla presa a 12 Volt, e l‘apparecchio esterno dalla presa, prima di intraprendere una qualsiasi operazione di pulizia o manutenzione.

Mantenere tutti gli orifizi di aerazione e le ventilazioni esenti da sporcizia e polvere.

Pulire il convertitore di tensione mediante un panno inumidito. Non impiegare utensili abrasivi per la pulizia.

Riporre il convertitore in un luogo secco. Assistenza Se, anche dopo aver letto queste istruzioni dovessero restare dubbi sulla messa in funzione o l‘uso, o se si verificasse un problema inatteso, rivolgersi a un rivenditore specializzato Smaltimento La confezione è composta da materiali a basso impatto ambientale, riciclabili negli appositi siti di raccolta. Non buttare i dispositivi elettrici nei rifiuti domestici! Secondo la direttiva europea 2002/96/CE in materia di dispositivi elettrici ed elettronici usati e la relativa conversione in legge nazionale, le apparecchiature elettriche usate devono essere raccolte separatamente e portate a un impianto di riciclaggio ecologico. Per informazioni sullo smaltimento dei dispositivi elettrici usati rivolgersi all‘amministrazione cittadina. Le illustrazioni possono differire leggermente dal prodotto. Il produttore si riserva il diritto di apportare modifiche funzionali al miglioramento tecnico. Decorazione non inclusa.58CZ
