MANUALE UTENTE F 300TSV R FAC

Manuale d’installazione, uso e manutenzione macchine affettatrici a gravità, verticali esecuzione standard, CE uso domestico

6Le nostre macchine sono costruite in lega di alluminio trattata anodicamente, e quindi inattaccabile da acidi e sali oltre che resistente all’ossidazione. Provviste di trasmissione mediante cinghie assicurano una perfetta silenziosità, una lunga durata e un notevole risparmio di tempo per l’eventuale s ostituzione delle cinghie stesse. La durata è strettamente legata alle istruzioni per l’uso e alle norme di manutenzione qui di seguito elencate, che devono sempre essere tenute presenti.

1) ISTRUZIONI PER L’USO

1. Porre l’affettatrice in posizione tale che l’interruttore (1) venga a trovarsi di fronte all’operatore, ed accertarsi che la tensione della rete di alimentazione corrisponda.

2. Porre la merce da affettare sul carrello scorrevole (3) tenendola ferma con l’apposito pressamerce (4) munito

3. Inserire la spina nella presa di corrente e quindi azionare il pulsante dell’interruttore che emetterà una luce rossa

per segnalare che la lama è in rotazione.

4. Predisporre lo spessore desiderato azionando la manopola graduata (2) posta vicino all’interruttore da 0 a 15.

5. Spingere il carrello portamerce facendolo avanzare dolcemente verso la lama ed avendo cura di mantenere una

leggera pressione anche contro il piano regolatore dello spessore (5). La merce entrerà facilmente nella lama e la fetta guidata dall’apposito parafetta si staccherà e cadrà sul piano raccoglitore (6).

6. Evitare di far funzionare a vuoto l’affettatrice.

7. Per evitare un surriscaldamento del motore, il tempo massimo di funzionamento continuo dell’affettatrice deve

essere limitato a 15 minuti primi. Dopo un periodo di riposo, il funzionamento potrà riprendere.

8. Fare attenzione alle parti taglienti durante l’operazione di pulizia dell’apparecchio.

2) NORME DI MANUTENZIONE

1. Prima di iniziare la pulizia della macchina azzerare sempre il piano regolatore dello spessore (5) azionando

l’apposita manopola (2) e disinserire la spina dalla presa di corrente.

2. Periodicamente aver cura di togliere per la pulizia il disco paralama (7) svitando l’apposito pomolo posto dietro

la lama (9), con uno straccio umido quindi pulire accuratamente lama e paralama con acqua calda o alcool denaturato. È anche consigliabile mettere qualche goccia d’olio nel foro al centro della lama.

3. Il carrello porta merce (3) può essere facilmente asportato svitando il relativo volantino (8) posto sotto lo stesso

e spostando il tutto verso l’esterno. Sarà così possibile una perfetta pulizia anche di questo particolare.

4. Saltuariamente sollevare l’affettatrice e mettere qualche goccia d’olio (non commestibile) sulla barra tonda

sulla quale scorre il carrello. Qualora dopo un certo tempo la macchina presentasse un rumore insolito dovuto all’assestamento delle cinghie, avvitare il tendicinghia (10) posto a lato del motore.

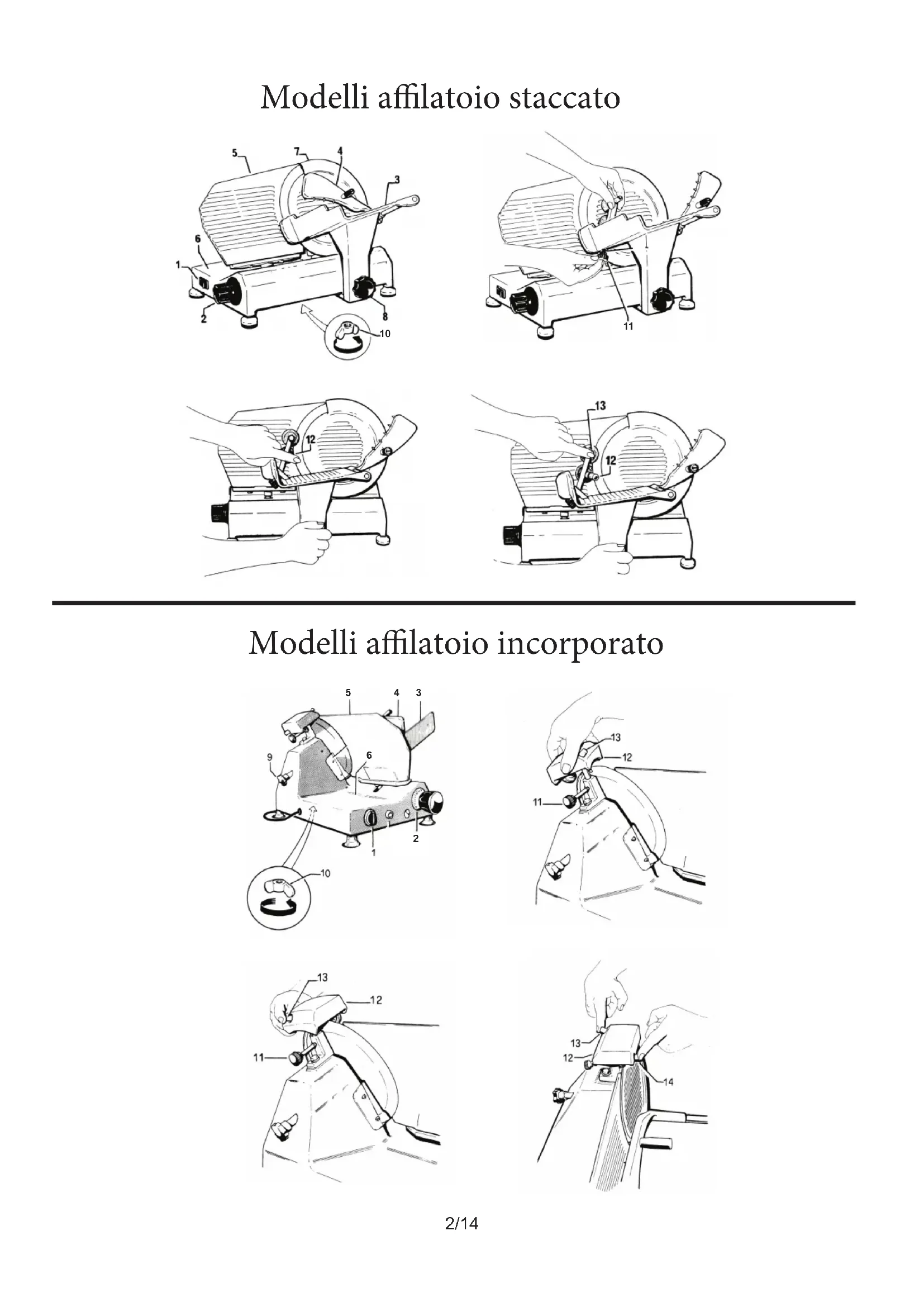

3) AFFILATURA LAMA (MODELLI CON AFFILATOIO STACCATO)

Per l’aflatura della lama da fare periodicamente, e non appena si avvertirà una diminuzione della capacità di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina dalla presa di corrente, pulire accuratamente la lama con alcool

denaturato in modo da sgrassarla.

2. Azionare la manopola graduata (2) ruotandola verso sinistra per portarla al massimo di apertura.

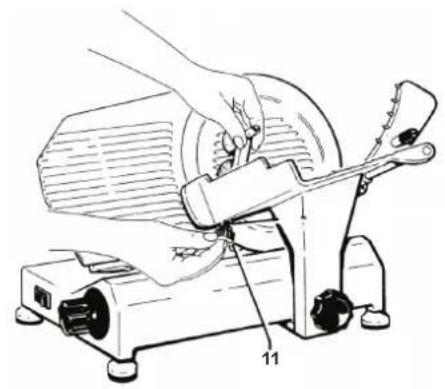

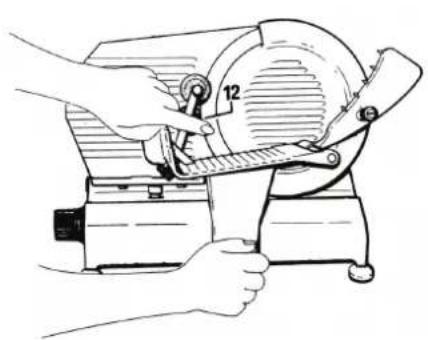

3. Togliere l’apparecchio aflatore dalla scatola contenitore in dotazione, svitare il pomolo zigrinato (11) dall’aflatoio ed inserire il perno metallico lettato nel foro appositamente predisposto sul piatto porta-merce in modo che le due mole a smeriglio vengano ad essere rivolte verso la lama da aflare aiutandosi per l’inserimento con la pres- sione di un dito sul pulsantino (12) della mola inferiore. La mola inferiore dovrà restare inserita per circa metà del suo diametro tra la lama, sulla quale appoggerà ed il piano regolatore.

4. Inserire la spina nella presa di corrente, azionare l’interruttore (1) tenendo fermo il piatto portamerce (3) quindi

l’aflatoio nella posizione sopra detta, tramite il volantino (8) sotto il piatto.

5. Lasciare ruotare la lama per circa 30/40 secondi, quindi, azionando l’interruttore (1), fermare la lama controllando

con un leggero passaggio all’esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire questo controllo con molta attenzione trattandosi di un corpo molto tagliente. Accertata la formazione della bava, premere nuovamente l’interruttore (1) azionando la rotazione della lama per 3/4 secondi tenendo contemporaneamente premuto il pulsantino (13) della mola superiore che andrà a togliere la bava formatasi e presenterà la lama perfettamente aflata. Per evitare la dannosa ritorsione del la della lama non protrarre detta operazione di sbavature oltre i pochi secondi sopraccitati.

6. Dopo aver effettuato l’operazione di aflatura è buona norma pulire le mole sfregandole con uno spazzolino

7. Ad operazione ultimata svitare l’aflatoio e riporlo nel contenitore.

3/144) AFFILATURA LAMA (MODELLI CON AFFILATOIO INCORPORATO) Per l’aflatura della lama da fare periodicamente, e non appena si avvertirà una diminuzione della capacità di taglio, occorre attenersi alle seguenti istruzioni:

1. Dopo aver provveduto a disinserire la spina dalla presa di corrente, pulire accuratamente la lama con alcool

denaturato in modo da sgrassarla.

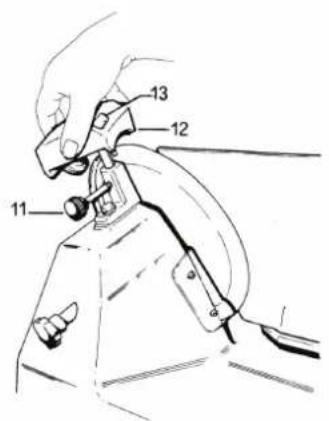

2. Allentare il pomolo (11), sollevare e ruotare di 180° l’apparecchio aflatore (12) ed inserire le mole sulla lama

dell’affettatrice. Ribloccare il pomolo (11).

3. Azionare l’interruttore (1) e premere il pulsantino (13).

4. Lasciare ruotare la lama per circa 30/40 secondi, quindi, azionando l’interruttore (1), fermare la lama controllando

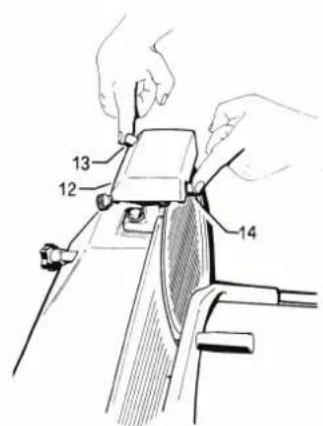

con un leggero passaggio all’esterno della lama per sentire con un dito se si è formata una leggera bava. Raccomandiamo di eseguire questo controllo con molta attenzione trattandosi di un corpo molto tagliente. Accertata la formazione della bava, premere nuovamente l’interruttore (1) per 3/4 secondi tenendo contemporaneamente premuti i pulsantini (13/14) . Per evitare la dannosa ritorsione del lo della lama non protrarre detta operazione di sbavatura oltre i pochi secondi sopraccitati.

5. Dopo aver effettuato l’operazione di aflatura è buona norma pulire le mole sfregandole con uno spazzolino

6. Rimettere l’aflatoio nella sua posizione originale.

GARANZIA: 2 ANNI escluse le parti elettriche QUESTO PRODOTTO E’ DESTINATO ESCLUSIVAMENTE ALL’USO DOMESTICO E NON ALL’IMPIEGO PROFESSIONALE. AVVERTENZA: NORME DI MANUTENZIONE (PARAGRAFO 2.3) Quanto esposto nel paragrafo in oggetto è relativo all’esecuzione delle macchine in versione extra CE. Le macchine a norma CE domestica sono invece dotate di dado ceco inamovibile, come da normativa. Non è quindi possibile smontare manualmente il carrello portamerce. Istruzioni per il trattamento a ne vita Questo prodotto è conforme alla Direttiva EU 2002/96/EC. Il simbolo apposto sull’apparecchiatura o sulla confezione indica che l’apparecchiatura, alla ne della propria vita utile, non deve essere trattata come un riuto domestico generico ma deve essere portata in uno dei centri di raccolta differenziata per apparecchiature elettriche ed elettroniche approntati dalla Pubblica Amministrazione. Oppure può essere consegnata al rivenditore al momento dell’acquisto di un’apparecchiatura nuova equivalente. L’utente è responsabile del conferimento dell’apparecchio a ne vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui riuti. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute umana e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti ai sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento riuti, o al rivenditore in cui è stato effettuato l’acquisto. Il produttore e/o l’importatore ottemperano alle loro responsabilità di riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia individualmente sia partecipando a sistemi collettivi. 4/14Our machines are manufactured from anodised aluminium alloy providing high resistance to acids, to salts and to oxidation. Their quickly and easily replaceable driving belts feature perfect noiselessness and long service life. Service life closely depends on compliance to the instructions for use and to the maintenance directions explained below.
