MANUALE UTENTE SBM 68 SILVERCREST

misuratOre di pressiOne da bracciO

Manuale per l'uso e avvertenze di sicurezza

DE AT CH

Prima di leggere aprire le due pagine con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

IT / CH Manuale per l'uso e avvertenze di sicurezza Pagina 85

A 1 2 3 4 10 9 SYS DIA PUL M SET 5 6 8 - 7 11

B 12 < AM 38:00 38/38 22 PM < 1 2 < 13 4 21 388 13 20 M < 80 19 388 14 18 < 188 15 617

Legenda dei pittogrammi utilizzati ......Pagina 86

Introduzione....Pagina 87

Utilizzo secondo la destinazione d'uso ......Pagina 88

Utilizzo improprio....Pagina 89

Descrizione dei componenti ......Pagina 89

Contenuto della confezione....Pagina 90

Dati tecnici ......Pagina 91

Importanti informazioni di sicurezza......Pagina 94

Avvertenze di sicurezza per le batterie ......Pagina 96

Messa in funzione ......Pagina 98

Inserimento/sostituzione delle batterie....Pagina 98

Versione web/App „HealthForYou“......Pagina 99

Impostare data/ora/formato ora/Bluetooth®......Pagina 99

Misurare la pressione sanguigna....Pagina 100

Applicare il manicotto....Pagina 101

Tenere la postura corretta....Pagina 102

Selezionare la memoria....Pagina 102

Eseguire la misurazione della pressione sanguigna ...Pagina 103

Trasmettere i valori misurati tramite

Bluetooth®......Pagina 104

Valutare i valori di misurazione ......Pagina 106

Classificazione dei risultati di misurazione ......Pagina 107

Salvataggio, lettura e cancellazione dei

valori misurati ......Pagina 108

Pulizia e cura....Pagina 110

Conservazione......Pagina 110

Risoluzione dei problemi ......Pagina 111

Garanzia / Assistenza......Pagina 113

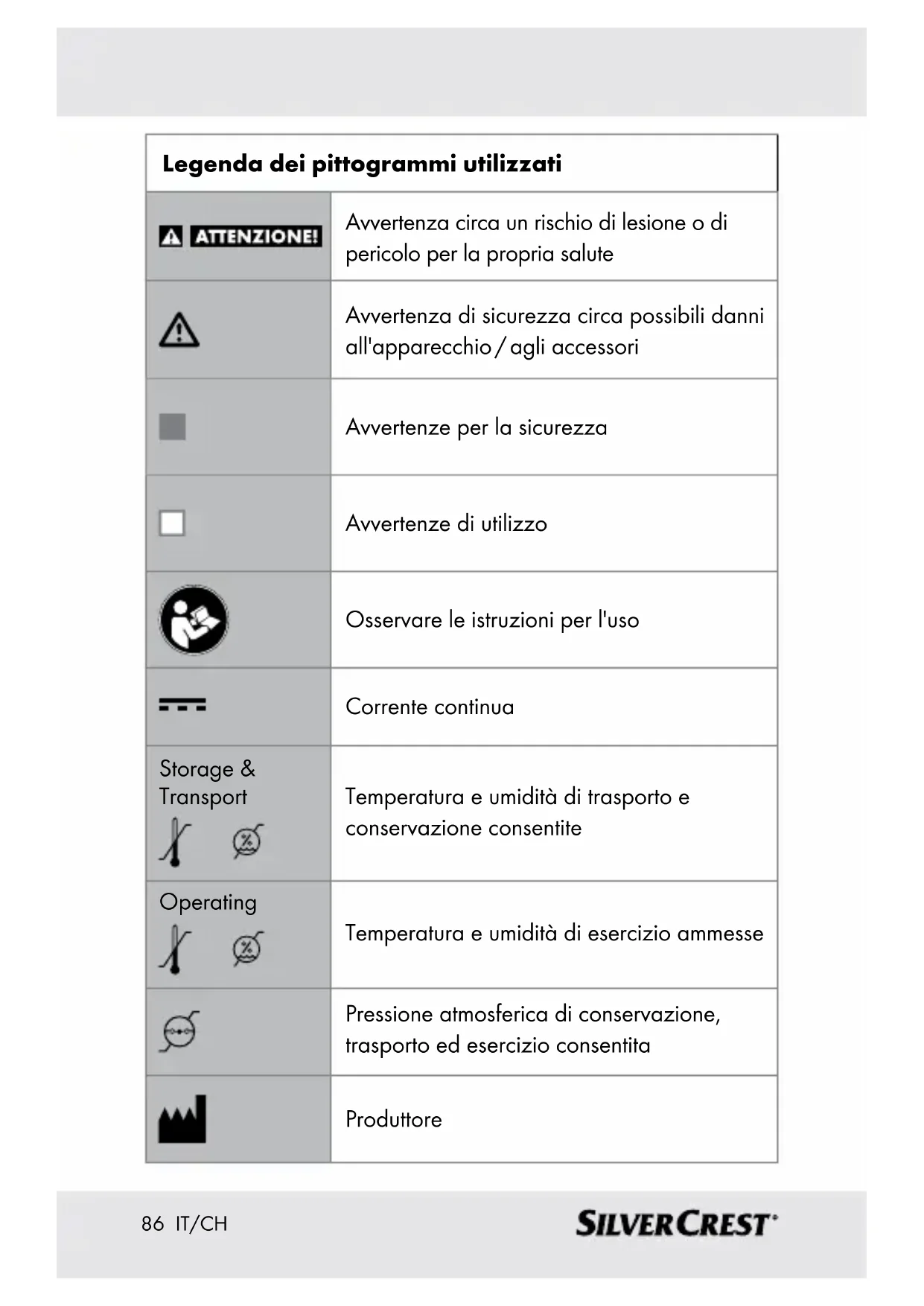

Legenda dei pittogrammi utilizzati
[DCB4] [6TSX]	Avvertenza circa un rischio di lesione o di pericolo per la propria salute
	Avvertenza di sicurezza circa possibili danni all'apparecchio/agli accessori
	Avvertenze per la sicurezza
	Avvertenze di utilizzo
	Osservare le istruzioni per l'uso
[HZS3]	Corrente continua
	Temperatura e umidità di trasporto e conservazione consentite
	Temperatura e umidità di esercizio ammesse
	Pressione atmosferica di conservazione, trasporto ed esercizio consentita
	Produttore
	Componente di impiego di tipo BF
	Numero di serie
0483	Il marchio CE certifica la conformità relativa ai requisiti essenziali della Direttiva93/42/EEC per i prodotti ad uso medico.
	Lo smaltimento improprio delle batterie può causare danni all'ambiente!
	Apparecchio protetto contro corpi estranei ≥12,5 mm e protetto contro acqua gocciolante ad angolo retto
	Smaltire l'imballaggio e lo sfigmomanometro nel rispetto dell'ambiente!

Misuratore di pressione da braccio

- Introduzione

Prima di metterlo in funzione e di utilizzarlo per la prima volta, prendere dimestichezza con lo sfigmomanometro da braccio. A tale scopo, leg-

gere attentamente le seguenti istruzioni d'uso e le importanti avvertenze per la sicurezza. L'inosservanza delle avvertenze può provocare danni a persone o danni materiali. Utilizzare

il prodotto solo come descritto all'interno di queste istruzioni per l'uso e per gli ambiti di impiego indicati. Conservare bene le presenti istruzioni d'uso. Consegnare l'intera documentazione relativa a questo sfigmomanometro da braccio nel caso di cessione di quest'ultimo a terzi.

Utilizzo secondo la destinazione d'uso

Lo sfigmomanometro da braccio serve a una misurazione non invasiva dei valori di pressione sanguigna arteriosa e alla supervisione di quest'ultima su persone adulte.

Grazie ad esso è possibile misurare facilmente la propria pressione sanguigna, salvare i dati rilevati e visualizzare l'andamento e la media dei valori misurati. Verranno notificati eventuali disturbi al ritmo cardiaco presenti. I valori visualizzati vengono classificati e commentati in modo grafico.

Non si ammette un utilizzo diverso da quello precedentemente descritto o una modifica del prodotto poiché potrebbero provocarsi lesioni e / o danni al prodotto stesso. Il produttore non si assume alcuna responsabilità per danni determinati da utilizzi diversi da quelli indicati.

Il prodotto è destinato all'uso in ambito privato (ambiente domestico).

Utilizzoimproprio

! Non utilizzare il predotto su infanti e

su pazienti affette da pre-eclampsia. Prima dell'utilizzo del prodotto durante la gravidanza, si consiglia un consulto medico.

I valori di misurazione visualizzati possono essere utili solo per un consulto secondario: essi non sostituiscono alcuna visita medica. Rivolgersi al proprio medico per un consulto circa i valori misurati. Non giungere a diagnosi elaborate autonomamente o a un auto-trattamento a seguito dei risultati di misurazione senza aver consultato il proprio medico curante. Non assumere medicinali in libero arbitrio e non cambiare la modalità o la dose di un medicinale che si sta già assumendo.

Il prodotto non deve essere utilizzato in associazione a un apparecchio chirurgico ad alta frequenza.

- Descrizione dei componenti

1 Manicotto
2 Tubo del manicotto
3 Spina del manicotto
4 Display
5 Tasto di memorizzazione M
6 Tasto di impostazione SET
7 Tasti funzionali -/+
8 Tasto START/STOP ①
9 Scala per la classificazione dei risultati di misurazione

10 Attacco per la spina del manicotto
11 Vano portabatterie

Indicazioni sul display

12 Data e ora
13 Pressione sistolica
14 Pressione diastolica
15 Scarico dell'aria
16 Valore di frequenza cardiaca rilevato
17 Classificazione dei risultati di misurazione
18 Simbolo indicante un disturbo al ritmo cardiaco
Simbolo più ♥

19 Indicatori di memorizzazione: valore medio (A), al mattino (AM), alla sera (PM), valore indicante lo spazio di memoria

20 Simbolo indicante la sostituzione delle batterie

21 Memoria dell'utente

22 Simbolo per trasmissione Bluetooth®

- Contenuto della confezione

1 Misuratore di pressione da braccio
1 Manicotto da braccio (materiale n° 163.243) con tubo per manicotto
4 Batterie da 1,5 V tipo AA
1 Manuale di istruzioni
1 Istruzioni brevi

datitecnici

Modello n°.: SBM 68

Metodo di misurazione oscillometrico, misurazione

della pressione sanguigna

al braccio non invasiva

Zona di misurazione: pressione del manicotto

0-300 mmHg, sistolica

50-250 mmHg, diastolica

30-200 mmHg, frequenza

cardiaca 40-180 battiti/

minuto

Precisione degli indicatori: sistolica ± 3 mmHg, diasto-

lica ± 3 mmHg, frequenza

cardiaca ± 5 % dei valori ri-

portati

Scostamento di misurazione: divergenza standard max.

ammessa secondo il controllo

clinico: sistolico 8 mmHg/

diastolico 8 mmHg

Memoria: 4 x 30 spazi di memoria

Misure: lungh. 131 mm x largh.

107 mm x alt. 56 mm

Manicotto: adatto a una circonferenza

del braccio da 22 a 36 cm

Peso: circa 282 g (senza batterie

né manicotto)

Condizioni di esercizio

ammesse: da +5 °C a +40 °C, con relativa

umidità dell'aria da 15 a 93%

(senza che si condensi)

Condizioni di

conservazione

ammesse: da -25 °C a +70 °C, con relativa

umidità dell'aria < 93%, pressione

ambientale di 700-1060 hPa

Alimentazione: 4 batterie AA da 1,5 V

Vita utile del

prodotto attesa: 5 anni

Durata di vita

media delle batterie: per ca. 200 misurazioni, a seconda

della pressione sanguigna e della

pressione di gonfiaggio / della

trasmissione tramite Bluetooth®

Accessori: istruzioni per l'uso, 4 batterie AA da

1,5 V, custodia

Classificazione: alimentazione interna, IP21, no AP o

APG, durata di esercizio, componente

di utilizzo tipo BF

Trasmissione dati

tramite tecnologia

wireless Bluetooth®: Il prodotto utilizza una tecnologia

Bluetooth ^® a basso consumo energe-

tico, banda di frequenza 2,402 -

2,480 GHz, la cui potenza massima

di trasmissione irradiata nella banda

di frequenza è < 4 dBm, compatibile

con smartphone/ tablet dotati di

Bluetooth® 4.0

L'elenco degli smartphone compatibili,

informazioni relative all'app

HealthForYou e al software, così

come riguardo ai vari apparecchi

sono disponibili al seguente link:

Requisiti di sistema

per la versione web

„HealthForYou“ - MS Internet Explorer

- MS Edge

- Mozilla Firefox

- Google Chrome

- Apple Safari

(ognuno nella versione

attuale)

Requisiti di sistema

per l'App

„HealthForYou“ iOS a partire dalla versione 9.0,

Android™ a partire dalla versione

5.0, Bluetooth ^® 4.0.

A causa di aggiornamenti, ci si riserva il diritto di modifiche dei dati tecnici senza preavviso.

Importanti informazioni di sicurezza

ATTENZIONE! Questo apparecchio non è concepito per un utilizzo da parte di persone con capacità fisiche, sensoriali e mentali limitate o con mancanza di esperienza e/o di conoscenza in merito, a meno che non vengano sorvegliate da una persona responsabile per la loro sicurezza o siano stati istruiti circa l'utilizzo dell'apparecchio. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.

• Patologie del sistema cardiaco-circolatorio possono causare misurazioni scorrette o compromettere la precisione di misurazione. Lo stesso avviene in caso di pressione sanguigna molto bassa, diabete, disturbi alla vascolarizzazione e ritmo cardiaco oltre a brividi da febbre o tremori.
  Utilizzare il prodotto solo su persone che hanno un braccio con una circonferenza adatta al prodotto.
  Si osservi che durante il gonfiaggio può compromettersi la funzionalità dell'arto interessato.
  La circolazione sanguigna non deve essere impedita a lungo senza motivo per via della misurazione della pressione saguigna. In caso di disfunzione dell'apparecchio rimuovere il manicotto dal braccio.
• Evitare di stringere meccanicamente, piegare o premere il tubo del manicotto.
  Impedire un arresto della pressione nel manicotto ed evitare misurazioni frequenti. Una conseguente compromissione del flusso sanguigno può provocare lesioni.

Si osservi che il manicotto non deve essere collocato su di un braccio le cui arterie o vene si trovano sotto tratta- mento medico, ad es. tramite cateteri intravascolari o una terapia intravascolare o una derivazione arterovenosa (A-V-).
Non applicare il manicotto su persone che hanno subito un'amputazione al seno.
Non applicare il manicotto su ferite, poiché questo potrebbe provocare ulteriori lesioni.
Collocare il manicotto esclusivamente sul braccio. Non collocare il manicotto su di un altro punto del corpo.

attenzione:l'apparecchio deve essere utilizzato solo con il suo manicotto originale.

■ Non utilizzare accumulatori.
Qualora entro 1 minuto non fosse premuto alcun tasto, la funzione di spegnimento automatico spegnerà lo sfigmomanometro per salvaguardare le batterie.

⚠attenzione! Possibili danni all'apparecchio. Lo sfigmomanometro è composto da componenti elettronici e di precisione. La precisione dei valori misurati e la durata di vita media dell'apparecchio dipendono dal suo utilizzo con cura:

■ Proteggere l'apparecchio da urti, umidità, sporco, forti oscillazioni di temperatura e dall'irradiazione solare diretta.
Non far cadere l'apparecchio.
Non utilizzare l'apparecchio nelle vicinanze di forti campi elettromagnetici, tenerlo lontano da impianti radio o da telefoni cellulari.

Utilizzare soltanto il manicotto in dotazione o un manicotto originale di scorta. Altrimenti verranno rilevati valori di misurazione inesatti.
Qualora l'apparecchio non venisse utilizzato per molto tempo, si consiglia di rimuovere le batterie.
- Controllare l'apparecchio regolarmente per assicurarsi che esso prima dell'utilizzo non presenti danni visibili e che le batterie siano ancora sufficientemente cariche. In caso di dubbio non utilizzarlo e rivolgersi all'assistenza o a un rivenditore autorizzato. Non utilizzare accessori diversi da quelli suggeriti dal produttore e da quelli già in dotazione.
Non aprire o riparare mai l'apparecchio, altrimenti non potrà esserne garantita una funzione ineccepibile. In caso di inosservanza decadrà la garanzia.
Per delle operazioni di riparazione rivolgersi all'assistenza o presso un rivenditore autorizzato. Tuttavia, prima di ogni reclamo, controllare prima le batterie e sostituirle se necessario.

Avvertenze di sicurezza per le batterie

■ PERICOLO LETALE! Tenere le batterie fuori dalla portata dei bambini. In caso di ingerimento consultare subito un medico!
PERICOLO DI ESPLOSIONE! Non

ricaricare mai batterie non ricaricabili. Non cortocircuitare e / o aprire le batterie. Ne

conseguirebbe un rischio di incendio, surriscaldamento o scoppio.

Non gettare mai le batterie nel fuoco o in acqua.
Non esercitare alcuna pressione meccanica sulle batterie.

Rischio di perdita di liquido dalle batterie

• Evitare condizioni e temperature estreme che potrebbero ripercuotersi sulle batterie, quali ad esempio la vicinanza a caloriferi / irraggiamento solare diretto.
  Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie sciacquare le aree interessate con acqua pulita e consultare immediata-mente un medico!
  INDOSSARE GUANTI PROTETTIVI! Le

batterie che presentano perdite di liquido o danneggiate possono corrodere la pelle in caso di contatto. Pertanto, in questo caso indossare sempre guanti di protezione adatti.

Nel caso di perdita di liquido delle batterie, rimuoverle subito dal prodotto per evitare danneggiamenti.
Utilizzare solamente batterie dello stesso tipo. Non mischiare vecchie batterie con delle nuove!
Rimuovere le batterie, quando il prodotto non viene utilizzato a lungo.

Rischio di danneggiamento del prodotto

Utilizzare esclusivamente la tipologia di batterie indicata!
Inserire le batterie secondo il contrassegno della polarità (+) e (-) sulla batteria e sul prodotto.

Pulire con un panno asciutto i contatti della batteria e del vano portabatterie prima dell'inserimento!
■ Rimuovere immediatamente le batterie esauste dal prodotto.
■ Non utilizzare accumulatori.

- Messa in funzione

Accertarsi che tutti i componenti indicati siano contenuti nella confezione.
□ Rimuovere l'intero materiale di imballaggio.

- Inserimento / sostituzione delle batterie

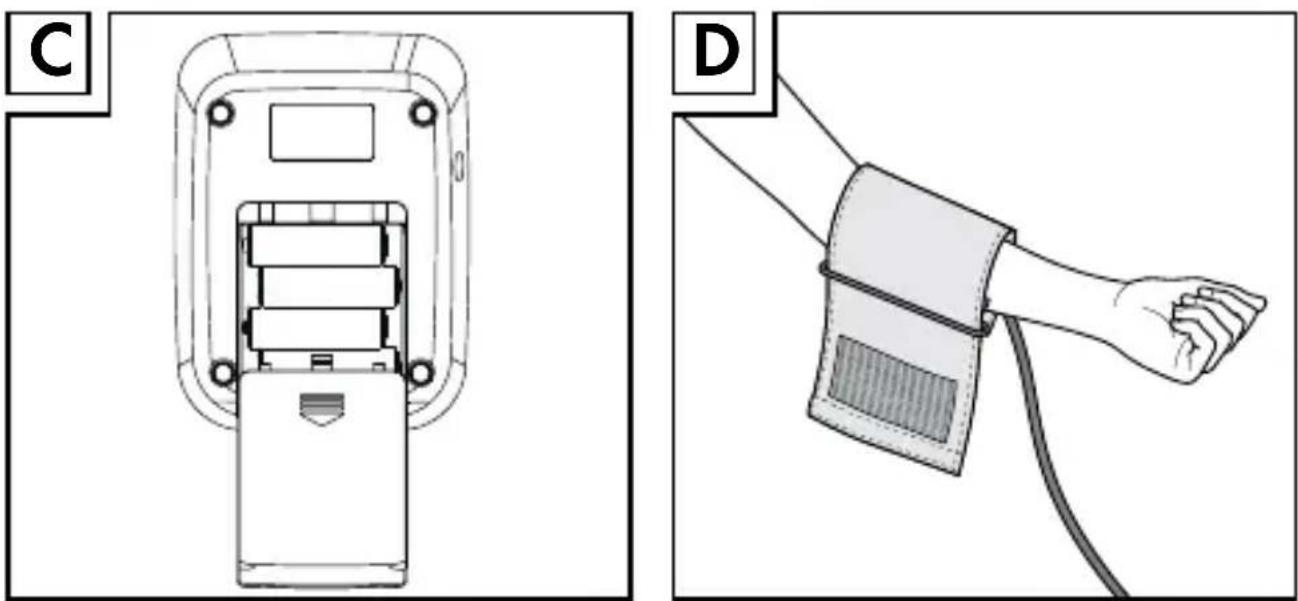

Spingere il coperchio del vano portabatteriè aprendolo (fig. C).
Inserire nell'apparecchio le quattro batterie di tipo AA da 1,5 V AA (alcaline tipo LR6) (con la polarità corretta) (fig. C). Osservare il segno nel vano portabatterie.
Chiudere il coperchio del vano portabatterie con cautela.
Non utilizzare accumulatori ricaricabili.

Nota: quando il simbolo indicante la sostituzione delle batterie 20 continua ad essere visualizzato, non sarà più possibile effettuare misurazioni e sarà necessario rinnovare le batterie. Appena le batterie verranno

rimosse dall'apparecchio, sarà necessario impostare nuovamente la data e l'ora.

Tutti gli elementi sul display verranno visualizzati brevemente, „24 h” lampeggia sul display. Impostare data, ora e Bluetooth® (vedi alla voce „Impostare data / ora / formato ora / Bluetooth®").

- Versione web / App „HealthForYou“

L'App „HealthForYou“ è disponibile sull'App Store di Apple e su Google Play gratuitamente.

Seguire le istruzioni sul display per l'installazione.

In alternativa, è possibile collegarsi al sito web www.healthforyou.lidl. Qui sarà possibile inserire i valori misurati e trovare valutazioni utili.

- Impostare data / ora / formato ora / Bluetooth®

Impostare data, formato ora e ora. Solo in questo modo sarà possibile memorizzare i propri valori di misurazione correttamente con data e ora per poi cercarli in seguito.

Impostaredata,Bluetooth ^® e ora come segue:

Inserire le batterie o premere il tasto S ^ED per più di 5 secondi, una volta che sono state inserite le batterie.

Impostare la modalità 12h o 24h con il tasto 7. Premere il tasto SET 6 per confermare.

L'anno lampeggia.

Impostare l'anno con il tasto +. Premere il tasto SET per confermare.

Il mese lampeggia.

Impostare il mese con il tasto +. Premere il tasto S ^ED per confermare.
Impostare in sequenza il giorno, l'ora e i minuti come descritto sopra. Premere il tasto SET 6 per confermare ogni impostazione.

Sul display si visualizzerà il simbolo Bluetooth®. Intanto lampeggia anche „On“ o „Off“.

Selezionare con i tasti „-/+“, se si desidera attivare la trasmissione dati tramite Bluetooth® („On“ lampeggia) o disattivarla („Off“ lampeggia). Premere il tasto SET 6 per confermare.

SeilBluetooth ^® viene attivato („On“), la trasmissione dati verrà iniziata automaticamente dopo la misurazione.

Nota: la vita media delle batterie si accorcia utilizzando la funzione di trasmissione tramite Bluetooth®.

- Misurare la pressione sanguigna

Nota: per garantire una comparazione dei valori, misurare la propria pressione sanguigna sempre durante gli stessi orari del giorno. Prima di ogni misurazione riposare per ca. 5 minuti!

Qualora si desiderasse effettuare più misurazioni su di una persona, attendere 5 minuti prima di ogni misurazione.
Non bisogna mangiare, bere, fumare o effettuare esercizi fisici almeno 30 minuti prima della misurazione.
Ripetere la misurazione in caso di dubbio circa i valori misurati.
Prima della misurazione portare l'apparecchio a temperatura ambiente.

• Applicare il manicotto

ATTENZIONE! L'apparecchio deve essere utilizzato solo con il suo manicotto originale. Il manicotto è adatto a una circonferenza del braccio da 22 a 36 cm.

Applicare il manicotto sulla parte superiore del braccio scoperto (fig. D). La circolazione sanguigna del braccio non deve essere vincolata da indumenti o simili troppo stretti.
Il manicotto deve essere collocato sulla parte superiore del braccio in modo tale che il bordo inferiore sia posizionato di 2-3 cm sull'incavo del braccio e sopra l'arteria. Il tubo del manicotto 2 è rivolto verso il centro del palmo della mano.
Posizionare ora l'estremità libera del manicotto in modo stretto, ma non tirato, intorno al braccio e chiuderlo tramite la chiusura a velcro (fig. E). Il manicotto 1 deve essere posizionato in modo tirato, così che ci siano due dita di spazio sotto il manicotto 1 (fig. F).

Inserire nel raccordo ora il tubo del manicotto nell'attacco per la spina del manicotto 3 (fig. G).

- Tenere la postura corretta

Nota: rimanere tranquilli durante la misurazione e non parlare, per non alterare il risultato di misurazione.

La misurazione può essere effettuata in posizione seduta o sdraiata. Assicurarsi sempre che il manicotto 1 si trovi all'altezza del cuore (fig. H-J).

Durante la misurazione della pressione sanguigna sedersi in modo comodo. Appoggiare la schiena e le braccia. Non incrociare le gambe. Appoggiare i piedi sulla pianta al suolo.

Per non alterare il risultato di misurazione, è importante che durante la misurazione si adotti un comportamento tranquillo e che non si parli.

- Selezionare la memoria

Premere il tasto SET 6. Selezionare la memoria dell'utente desiderata ⏻ ... ⏻ 21 premendo i tasti funzionali -/+ 7.

Ci sono 4 memorie con 30 spazi di memoria, ciascuna per memorizzare separatamente i risultati di misurazione di 4 persone diverse.

Confermare la propria scelta con il tasto START / STOP ① 8 o attendere per 3 secondi. La scelta desiderata verrà poi memorizzata automaticamente.

Eseguire la misurazione della pressione sanguigna

Come descritto in precedenza, collocare il manicotto e mettersi nella posizione nella quale si desidera eseguire eseguire la misurazione.
Avviare lo sfigmomanometro con il tasto START / STOP ① 8.

Verrà visualizzato l'ultimo risultato di misurazione memorizzato su di una visualizzazione a schermo intero. Qualora non fosse stata memorizzata alcuna misurazione, l'apparecchio visualizzerà il valore „0“.

Il manicotto si gonfia automaticamente. La pressione del manicotto fluisce lentamente. Qualora si riconoscesse subito una tendenza ad un alta pressione sanguigna, si gonfierà ancora e la pressione del manicotto aumenterà di nuovo.

Non appena verrà riconosciuto il battito cardiaco, il simbolo della frequenza cardiaca ♥ si visualizzerà.

I risultati di misurazione della pressione sistolica, diastolica e della frequenza cardiaca vengono visualizzati.

La misurazione può essere interrotta in ogni momento premendo il tasto START / STOR ^1 8.

Qualora la misurazione non fosse stata eseguita correttamente, verrà visualizzata la voce „Er_”. Vedi anche

alla voce „Risoluzione dei problemi“ e ripetere la misurazione.

Il risultato di misurazione viene memorizzato automaticamente.

Una volta attivata la trasmissione dati tramite Bluetooth ^® i dati saranno trasmessi. Lo sfigmomanometro mostra il simbolo Bluetooth ^® durante la trasmissione. Spegnere lo sfigmomanometro premendo nuovamente il tasto START/STOP.

Per spegnere premere il tasto START / STOP 8.

Nota: l'apparecchio si spegne automaticamente dopo un minuto, se non si preme alcun tasto. Attendere almeno 5 minuti prima di procedere con una nuova misurazione!

- Trasmettere i valori misurati tramite Bluetooth®

Esiste la possibilità di trasmettere i valori misurati salvati sull'apparecchio anche sul proprio smartphone tramite la tecnologia a basso consumo energetico Bluetooth®.

Attivare il Bluetooth ^ thelle impostazioni del proprio smartphone e aprire la App „HealthForYou“.

Nota:l'App „HealthForYou" deve essere attivata per procedere alla trasmissione.

□ Aggiungere „SBM 68“ nella App.

Attenzione! I valori mostrati servono esclusivamente alla visualizzazione e non possono essere impiegati come base

per una misura terapeutica. Il software non appartiene a un sistema medico per la diagnosi.

Con la presente si avvisa esplicitamente che il software presente non è un prodotto per uso medico secondo la Direttiva UE 93/42/EEC.

Nota: durante la trasmissione dei dati, la funzionalità dei tasti non è attiva.

Per trasmettere i valori misurati al proprio smartphone tramite Bluetooth® procedere come segue:

Trasmissione manuale

Passare alla modalità di memorizzazione (vedi alla voce „Salvataggio, lettura e cancellazione dei valori misurati“). Appena verrà mostrato il valore medio di tutti i valori di misurazione, si creerà automaticamente un collegamento Bluetooth®. I dati vengono trasmessi e si visualizza il simbolo Bluetooth®.

Spegnere lo sfigmomanometro premendo il tasto START/STOP.① 8.

Trasmissione automatica

Se ci si dimentica di spegnere lo sfigmomanometro, questo si spegnerà automaticamente dopo un minuto. Anche in questo caso, il valore verrà memorizzato nella memoria utente desiderata e i dati saranno trasmessi una volta attivata la trasmissione Bluetooth®. Durante la trasmissione, verrà visualizzato il simbolo Bluetooth®.

- Valutare i valori di misurazione

Disturbi al ritmo cardiaco

Durante la misurazione, questo apparecchio può identificare eventuali disturbi al ritmo cardiaco, segnalandoli eventualmente con il simbolo 🎋 dopo la misurazione. Questo può essere un indice di aritmia.

L'aritmia è una patologia per cui il ritmo cardiaco è anormale a causa di disfunzioni nel sistema bioelettrico che gestiscono il battito cardiaco. I sintomi (battiti cardiaci a ritmo veloce o precoce, frequenza cardiaca lenta o troppo veloce) possono scaturire da malattie cardiache, età, predisposizione corpo-rea, genere voluttuario in eccesso, stress, disturbi del sonno e altri. L'aritmia può essere diagnosticata dal proprio medico tramite una visita.

Ripetere la misurazione quando il simbore viene visualizzato sul display dopo la misurazione. Accertarsi di riposarsi 5 minuti e di non parlare o muoversi durante la misurazione.

ATTENZIONE! Qualora il simbolo comparisse spesso, rivolgersi al proprio medico. Un'autodiagnosi e un autotrattamento a seguito dei risultati di misurazione possono essere pericolosi. Seguire tassativamente le indicazioni del proprio medico.

• Classificazione dei risultati di misurazione

Secondo le direttive / definizioni dell'organizzazione mondiale della sanità (OMS) e le ricerche più all'avanguardia, i risultati di misurazione sono classificabili e valutabili secondo la seguente tabella:

Scala dei valori della pressione sanguigna	Sistole (in mmHg)	Diastole (in mmHg)	Misura da adottare
Livello 3 forte ipertensione	≥ 180 ≥ 110	consultare	un medico
Livello 2: ipertensione media	160-179	100-109 consultare	un medico
Livello 1: ipertensione leggera	140-159	90-99 controlli	regolari dal medico
Alta normale 1	30-139	85-89 controlli	regolari dal medico
Normale 120-	129	80-84	Controllo effettuato da sé
Ottimale < 120	< 80	Controllo effettuato	da sé

Fonte: OMS, 1999

Nota: questi valori standard servono tuttavia solamente come linea guida generale, dato che la pressione sanguigna individuale differisce su persone diverse e su diversi gruppi di età.

È importante consultare regolarmente il proprio medico. Il proprio medico comunicherà quali sono i valori individuali circa una pressione sanguigna normale così come il valore a partire dal quale la pressione sanguigna è da considerarsi pericolosa.

L'istogramma sul display e la scala sull'apparecchio indicano in quale ambito si trovi la pressione sanguigna individuata. Qualora il valore di sistole e diastole si trovasse in due zone diverse (ad es. la sistole nella zona „alta normale“ e la diastole nella zona „normale“), la suddivisione grafica sull'apparecchio mostrerà sempre la zona più alta, nell'esempio descritto „alta normale“.

- Salvataggio, lettura e cancellazione dei valori misurati

I risultati di ogni misurazione avvenuta con successo vengono memorizzati con data e ora. Nel caso degli oltre 30 dati di misurazione vengono sovrascritti gli stessi dati più vecchi.

Premere il tasto SET. Premere i tasti funzionali -/+ 7, per selezionare la memoria utente ⏻.. ⏻ desiderata. Confermare la propria scelta con il tasto START/STOP① 8.

Premere il tasto di memorizzazione M, per visualizzare il valore medio „A“ di tutti i valori di misurazione memorizzati. Premere nuovamente il tasto di memorizzazione M 5, per visualizzare il valore medio degli ultimi 7 giorni relativo alla misurazione del mattino. (Mattino: ore 5.00 - 9.00, indicatore „AM”). Premere nuovamente il tasto di memorizzazione M 5, per visualizzare il valore medio degli ultimi 7 giorni relativo alla misurazione della sera. (Sera: ore 18.00 - 20.00, indicatore „PM”). Premendo ancora il tasto di memorizzazione M, i singoli valori di misurazione verranno visualizzati con data e ora.

Premere il tasto START / STOP 8, per spegnere l'apparecchio.

Nota: l'apparecchio si spegne automaticamente dopo un minuto, se non viene premuto alcun tasto.

Cancellare i dati

Premere il tasto di memorizzazione M 5, per cancellare l'intera memoria dei singoli utenti.

Attendere finché il simbolo Bluetooth® non lampeggi più. Tenere premuti per 5 secondi i tasti funzionali -/+ 7 contemporaneamente. Ad avvenuta eliminazione, sul display apparirà „CL 00”

I dati sono stati eliminati.

- Pulizia e cura

ATTENZIONE! Possibile danneggiamento materiale! Non tenere in nessun caso il prodotto sotto acqua corrente, altrimenti del liquido potrebbe insinuarvisi e danneggiarlo.

Pulire l'apparecchio e il manicotto con cautela, solo con un panno leggermente inumidito.

Non utilizzare nessun detersivo o soluzione.

- Conservazione

ATTENZIONE! Possibile danneggiamento materiale! Non collocare oggetti pesanti sull'apparecchio e sul manicotto 1.

Quando il prodotto non viene utilizzato per più di un mese, rimuovere entrambe le batterie dall'apparecchio, per impedire che da esse si provochi un'eventuale fuoriuscita di liquido.

□ Non piegare il tubo del manicotto 2.

Conservare il prodotto in un ambiente asciutto (umidità relativa ≤ 93 %). Un'umidità dell'aria troppo alta può abbreviare la durata di vita media del prodotto o danneggiare quest'ultimo. Conservare il prodotto in un luogo con temperatura ambiente compresa tra -25 °C e +70 °C.

- Risoluzione dei problemi

Segnal-azioni d'errore	Problema Soluzione
Er1 Non è stato	possibile rilevare la frequenza cardiaca.	Ripetere la misurazione.Assicurarsi di non muoversi o parlare.
Er2 Si parla o di si muove durante la misurazione.
Er3 Il manicotto è stato applicato troppo stretto o troppo blanda-mente.
Er4 Si è verificato un errore durante la misurazione.
Er5 La pressione di gonfiaggio è maggiore di 300 mmHg.
Er6	Le batterie sono quasi esaurite.	Inserire le batterie nuova-mente o sostituirle con delle nuove.
segnal-azionid'errore	problema soluzione
Er7	I dati non possono essere inviati tramiteBluetooth®.	Attivare il Bluetooth®sullo smartphone e avviare l'App "HealthForYou".

- smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Ai sensi della Direttiva Europea sullo smaltimento di apparecchi elettrici ed elettronici usati e della legislazione nazionale che recepisce tale direttiva, gli apparecchi elettrici usati devono essere raccolti separatamente e inviati a un impianto di riciclaggio non dannoso per l'ambiente.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

Le batterie difettose o usate devono essere riciclate secondo la direttiva 2006/66/EC e relative modifiche. Smaltire le batterie e / o il prodotto presso i punti di raccolta indicati.

Lo smaltimento improprio delle batterie può causare danni all'ambiente!

Le batterie non devono essere smaltite con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggette a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Provvedere perciò allo smaltimento delle batterie esauste presso un centro di raccolta comunale.

• Garanzia / Assistenza

Il prodotto è coperto da una garanzia di 3 anni a partire dalla data di acquisto in caso di difetti di materiale e di fabbricazione dello sfigmomanometro.

La garanzia non vale:

• in caso di danni causati da un utilizzo improprio.
• Per i componenti soggetti a usura.
• In caso di responsabilità da parte del cliente.
• Qualora l'apparecchio fosse stato aperto presso un'officina non autorizzata.

I diritti dell'acquirente ai sensi di legge derivanti dalla prestazione di garanzia non vengono lesi dalla presente garanzia. Per rivendicare la garanzia entro il suo periodo di validità, il cliente deve comprovare l'avvenuto acquisto del prodotto. È possibile far valere i propri diritti di garanzia nei confronti di Hans Dinslage GmbH, Uttenweiler Germania, entro un periodo di 3 anni dalla data di acquisto.

In caso di reclami rivolgersi al nostro servizio di assistenza al seguente contatto:

Numero di telefono dell'assistenza (gratuito):

IT

∅ 800 14 10 10 (lun. - ven.: 8-18 ore)

[e-mail]

CH

∅ 0800 200 510 (lun. - ven.: 8-18 ore)

[e-mail]

Ove richiesto, inviare lo sfigmomanometro in avaria al seguente indirizzo:

NU Service GmbH

Lessingstraße 10b

DE-89231 Neu-Ulm

GERMANIA

IAN 290990

Questo apparecchio è conforme ai sensi della norma europea EN60601-1-2 ed è soggetto a determinate misure per quanto concerne la compatibilità elettromagnetica. Si consideri che i dispositivi di comunicazione HF portatili e mobili possono influenzare questo apparecchio. Delle informazioni più dettagliate sono reperibili presso l'indirizzo del servizio di assistenza indicato o sono presenti alla fine delle istruzioni per l'uso.

L'apparecchio corrisponde alla Direttiva UE per i prodotti ad uso medico 93 / 42 /EEC circa la legge dei prodotti ad uso medico e alle norme EN1060-3 (sfigmomanometri non invasivi parte 3: requisiti complementari per sistemi per la misurazione elettromeccanica della pressione sanguigna) e alla norma IEC80601-2-30: (dispositivi elettrici ad uso medico parte 2 - 30: determinati vincoli per la sicurezza incluse le caratteristiche di prestazione essenziali di sfigomanometri automatizzati non invasivi).

La precisione di questo sfigmomanometro è stata accurata- mente controllata ed è stata sviluppata in vista di una lunga vita media utile. Nell'utilizzo dell'apparecchio nella scienza medica devono essere eseguiti controlli di misurazione tec- nica tramite mezzi appositi. Dei dati precisi circa il controllo della precisione possono essere richiesti all'indirizzo di assi- stenza.

Con la presente si garantisce che il presente prodotto è conforme alla direttiva 2014/53/EU.

Si prega di contattare l'indirizzo dell'assistenza fornito per ricevere informazioni dettagliate, come ad esempio la dichiarazione di conformità CE.

Bluetooth® e il suo logo corrispondente sono marchi registrati della Bluetooth SIG, Inc. L'utilizzo di questa marca da parte di Hans Dinslage GmbH avviene tramite licenza. Altre marche e marchi commerciali sono proprietà dei rispettivi proprietari.

758.819-0617

Linee guida e dichiarazione del produttore - Emissione elettromagnetica

Il prodotto SBM 68 è destinato all'uso in un ambiente elet- tromagnetico come sottoindicato. Spetta al cliente o all'utente del prodotto SBM 68 accertarsi che esso sia utilizzato in un ambiente di tale natura.

Misurazioni delle emissioni	Conformità Ambiente elettromagnetico - Linea guida
Emissioni RF in conformità al CISPR 11	Gruppo 1 Il prodotto SBM 68 utilizza energia RF solo per il suo funzionamento interno. L'e-missione RF è pertanto molto ridotta ed è improbabile che essa causi interferenze in apparecchi elettronici situati nelle vicinanze.
Emissioni RF in conformità al CISPR 11	Classe B Il prodotto SBM 68 è indicato per l'uso in tutte le strutture, comprese quelle abitative e quelle collegate direttamente alla rete di alimentazione pubblica che serve edifici adibiti ad uso residenziale.

Linee guida e dichiarazione del produttore - Emissione elettromagnetica

Il prodotto SBM 68 è destinato all'uso in un ambiente elet- tromagnetico come sottoindicato. Spetta al cliente o all'utente del prodotto SBM 68 accertarsi che esso sia utilizzato in un ambiente di tale natura.

Test di im-munità	Livello test CEI 60601	Livello di conformità	Ambiente elettroma-gnetico - Linea guida
Scarica elettrostatica (ESD) secondo la CEI 61000-4-2	± 6 kV scarica per contatto ±8 kV scarica in aria	± 6 kV scarica per contatto ±8 kV sca-rica in aria	I pavimenti do-vrebbero essere rivestiti in legno o cemento op-pure costituiti da piastrelle di ceramica. Se il pavimento è ri-vestito con ma-teriale sintetico, l'umidità relativa deve essere al-meno del 30%.
Campo magnetico della frequenza di rete (50/60 Hz) Secondo la CEI 61000-4-8	3 A/m 3 A/m La qualità della	qualità della	tensione di alimentazione dovrebbe essere alla pari di quella tipica in un esercizio commerciale o in ospedale.

Linee guida e dichiarazione del produttore - Immunità elettromagnetica

Il misuratore di pressione SBM 68 è destinato all'uso in un ambiente elettromagnetico come sottoindicato. Spetta al cliente o all'utente del misuratore di pressione SBM 68 accertarsi che esso sia utilizzato in un ambiente come quello indicato.

Test di im-munità	Livello test CEI 60601	Livello di conformità	Ambiente elettroma-gnetico - Linea guida
			Non si dovreb-bero utilizzare apparecchi radio portatili e mobili ad una distanza dal mi-suratore di pres-sione SBM 68 (cavi compresi) minore rispetto alla distanza di separazione calcolata me-diante l'equa-zione relativa alla frequenza di trasmissione.
RF condotta secondo la CEI 61000-4-6	3 V_rms da 150 KHz fino a 80 MHz	3 V_rms	Distanza di separazione raccomandata: d = [ 3.5V_1 ]
RF irradiata secondo la CEI 61000-4-3	3 V/m da 80 MHz fino a 2,5 GHz	3 V/m	d = [ 3.5E_1 ] per frequenze da 80 MHz fino a 800 d = [ 7E_1 ] da 800 MHz a 2,5 GHz
Test di im-munità	Livello test CEI 60601	Livello di con-formità	Ambiente elet-tromagnetico - Linea guida
			dove P è la potenza nominale del tra-smettitore espressa in watt (W) secondo i dati forniti dal pro-duttore del trasmetti-tore e d è la distanza di separa-zione consigliata espressa in metri (m). In base a una valu-tazione in loco ^a , l'intensità di campo di trasmettitori ra-dio fissi dovrebbe essere, per tutte le frequenze, inferiore a quella del livello di conformità. ^b È possibile che nell'ambiente in cui trovano apparecchi che riportano il seguente simbolo si producano inter-ferenze.
NOTA 1 A 80 MHz e 800 MHz vale la gamma di frequenza maggiore.NOTA 2 Le presenti linee guida potrebbero non essere applicabili in tutti i casi. La propagazione elettroma-gnetica viene influenzata dall'assorbimento e dal riflesso di edifici, oggetti e persone.
a Le intensità di campo di trasmettitori fissi, come ad es. stazioni base per radiotelefoni e radiomobili terrestri, radio amato-riali, emittenti radiofoniche AM e FM ed emittenti televisive, non possono essere determinate con precisione su base teoretica. Per determinare l'ambiente elettromagnetico in relazione ai trasmettitori fissi, si dovrebbe effettuare uno studio del fenomeno elettromagnetico del luogo. Se l'intensità di campo misurata nel luogo in cui viene utilizzato il misuratore di pressione SBM 68 supera il livello di conformità sopra indicato, si consiglia di monitorare il misuratore di pressione SBM 68 per verificarne il funzionamento conforme. Se si nota un funzionamento anomalo, potrebbero essere necessarie ulteriori misure, come ad es. un diverso orientamento o la collocazione del misuratore di pressione SBM 68 in un altro luogo.b Per la gamma di frequenza da 150 kHz fino a 80 MHz, l'intensità di campo dovrebbe essere inferiore a 3 V/m.

Distanze di separazione consigliate tra apparecchi portatili e mobili per la telecomunicazione RF e il misuratore di pressione SBM 68

Il misuratore di pressione SBM 68 è destinato all'uso in un ambiente elettromagnetico in cui le emissioni RF siano controllate. Il cliente o l'utente del misuratore di pressione SBM 68 può aiutare ad evitare interferenze elettromagnetiche mantenendo la distanza minima tra gli apparecchi portatili e mobili per la telecomunicazione RF (trasmettitori) e il misuratore di pressione SBM 68, a seconda della potenza di uscita dell'apparecchio di comunicazione, come sotto indicato.

Potenza nominale del trasmettitore (W)	Distanza di separazione, a seconda della frequenza di trasmissione (m)
	da 80 MHz fino a 800 MHz d = [ 3.5E_1 ]	da 800 MHz fino a 2,5 GHz d = [ 7E_1 ]
0,01 0.1167 0.2334
0,1 0.3689 0.7378
1 1.1667 2.3334
10 3.6893 7.3786
100 11.6667 23.3334

Per trasmettitori la cui potenza di uscita nominale massima non è riportata tra quelle indicate nella tabella di cui sopra, la distanza di separazione consigliata d'espressa in metri (m) può essere determinata tramite l'equazione

riportata nella colonna corrispondente, dove P è la potenza di uscita nominale massima del trasmettitore espressa in watt (W) secondo i dati forniti dal produttore del trasmettitore.

NOTA 1 A 80 MHz e 800 MHz vale la gamma di frequenza maggiore.

NOTA 2 Le presenti linee guida potrebbero non essere applicabili in tutti i casi. La propagazione elettromagnetica viene influenzata dall'assorbimento e dal riflesso di edifici, oggetti e persone.

Hans Dinslage GmbH

Riedlinger Str. 28

DE-88524 Uttenweiler

GERMANY

Versione delle informazioni:
