| Tipo di prodotto | Stufa a legna |
| Marca | La Nordica |
| Modello | Gemma |
| Potenza nominale | 6 kW (Gemma) / 7,2 kW (Gemma Forno) |
| Rendimento energetico | 82,2 % (Gemma) / 85,34 % (Gemma Forno) |
| Dimensioni (L x P x H) | 460 x 495 x 840 mm (Gemma) / 460 x 495 x 1207 mm (Gemma Forno) |
| Diametro uscita fumi | 120 mm |
| Volume di riscaldamento indicativo | Fino a 206 m³ (secondo isolamento) |
| Consumo orario di legna | 1,7 kg/h (Gemma) / 2 kg/h (Gemma Forno) |
| Tipo di combustibile | Ceppi di legna secca (umidità < 20 %) |
| Tipo di accensione | Manuale (piccola legna, accendifuoco) |
| Modalità di riscaldamento | Convezione (70 %) e irraggiamento (30 %) |
| Materiale | Acciaio, ghisa, ceramica |
| Porta | Porta panoramica con vetroceramica (resistente fino a 700 °C) |
| Regolazioni | Aria primaria e secondaria |
| Manutenzione ordinaria | Pulizia vetro, svuotamento cenere, spazzacamino annuale |
| Sicurezza | Superfici calde, guanti forniti, distanze di sicurezza minime |
| Garanzia | 24 mesi (uso domestico) |
| Opzione forno | Disponibile sul modello Gemma Forno |
Domande frequenti - Gemma La Nordica
Domande degli utenti su Gemma La Nordica
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Padella in formato PDF gratuitamente! Trova il tuo manuale Gemma - La Nordica e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Gemma del marchio La Nordica.
MANUALE UTENTE Gemma La Nordica
Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anterio dell'apparecchio. Evitate il contatto con tali elementi alla un corrispondente abbligiamo protettivo (quanti di protezione in dotazione).
Fate in mode che i bambini siano consapevoli di quosti pericoli eteneti lontani dal focolare durante il suo funzionamento.
ITALIANO - INDICE
AVVERTENZE 4
SICUREZZA 4
AVVERTENZE GENERALI 5
DICHIARAZIONE DI CONFORMITA'DEL COSTRUTTORE 5
NORME PER L'INSTALLAZIONE 5
SICUREZZA ANTINCENDIO. 6
PRONTO INTERVENTO. 6
DATI TECNICI 7
DESCRIZIONTE TECNICA 7
CANNA FUMARIA. 8
COMIGNOLO 8
VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE 9
COMBUSTIBILI AMMESSI / NON AMMESSI 10
ACCENSIONE 10
ACCENSIONE A BASSE EMISSIONI 11
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 12
MANUTENZIONE E CURA 12
PULIZIA PERIODICA A CARICO DELL'UTENTE. 12
PULIZIA VETRO 12
PULIZIA CASSETTO CENERE 12
PULIZIA CANNA FUMARIA 13
FERMO ESTIVO 13
LE MAIOLICHE (DOVE PRESENTE) 13
PRODOTTI IN PIETRA OLLARE (DOVE PRESENTE) 13
PRODOTTI VERNICIATI (DOVE PRESENTE) 13
PRODOTTI SMALTATI (DOVE PRESENTE) 13
COMPONENTI CROMATI (DOVE PRESENTE) 13
CERCHIN GHISA (DOVE PRESENTE) 13
MANUTENZIONE ORDINARIA ESEGUITA DAI TECHNICI ABILITATI 14
GUARNIZIONI 14
DETERMINAZIONE DELLA POTENZA TERMICA 14
CONDITIONI DI GARANZIA 15
DIMENSIONI. 78

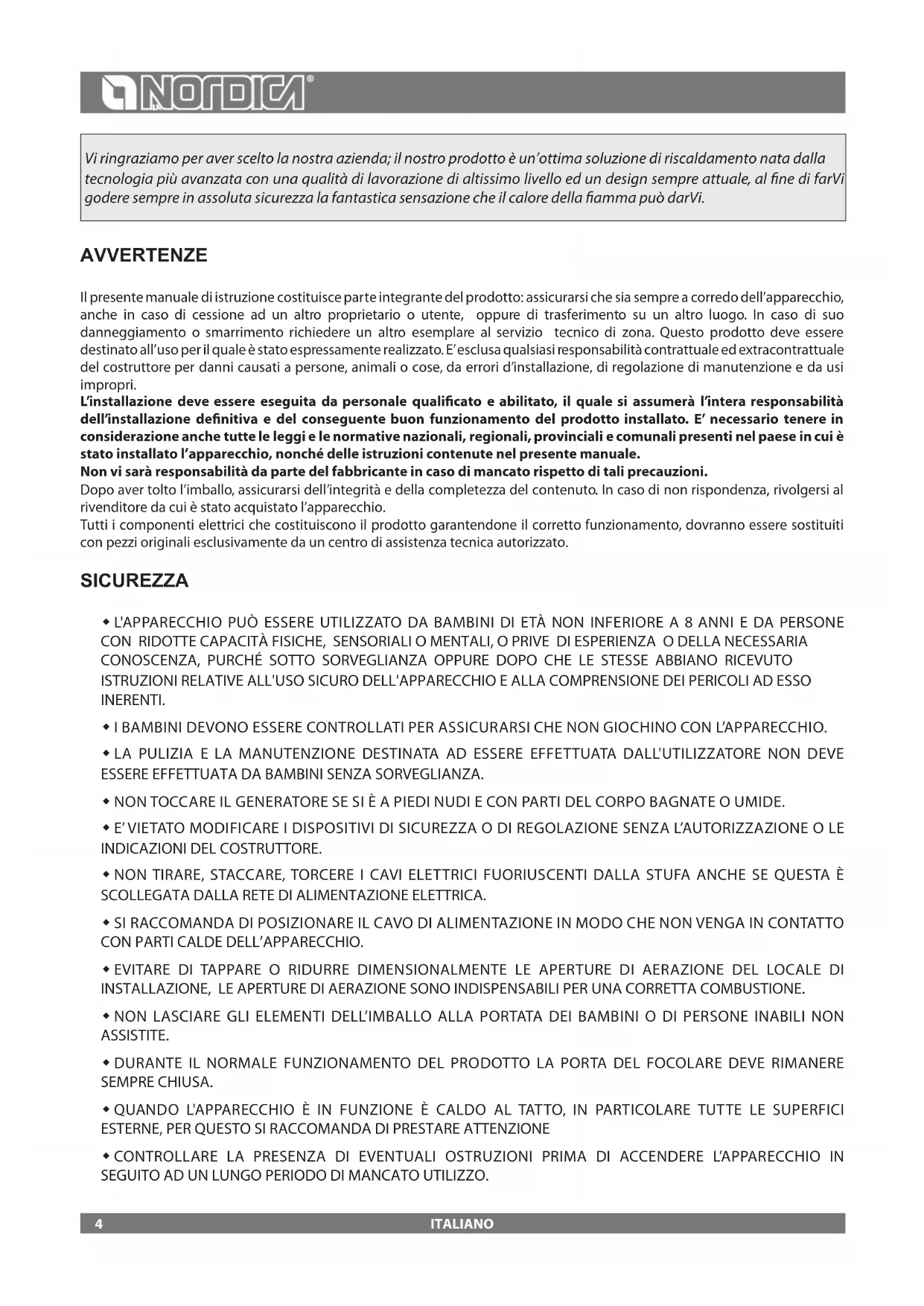

Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un'ottima soluzione di riscaldamento nata alla Tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi.
AVVERTENZE
Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell'apparecchio,anche in caso di cessione ad un'alto proprietario o utente, oppure di trasferimento su un'alto luogo. In caso di suo danneggiamento o smarrimento richiedere un'alto esemplare al servizio technique di zona. Questo prodotto devese essere destinato all'uso per il quale è stato esplessamente realizazo. E'esclusa qualsi responsabilità contrattuale ed extracontrattuale del costruttore per anni causati a persona, animali o cose, da erre i'd installatione, di regolazione di manutenzione e da usi impropri.
L'installazione deve essere eseguita da personale qualificato eabilitato, il quale si assumerà l'intera responsabilità dell'installazione definitiva e del seguente buon funzionamento del prodotto installato. E' necessario tenere in considerazioneanche tutte le leggi e le normative nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle istruzioni contenate nel presente manuale.
Non vi sare responsabilita da parte del fabbricante in caso di mancato rispetto di tali precazioni.
Dopo aver molto l'imballo, assicurarsi dell'integrità e della completenessa del contentuto. In caso di non rispondenza, rivolgersi al rivenditore da cui è stato acquistato l'apparecchio.
Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovanno essere sostituiti con pezioni originali esclusivamente da un centro di assistenza tecnica autorizzato.
SICUREZZA
L'APPARECCHIO PUO ESSERE UTILIZZATO DA BABBINI DI ETÀ NON INFERiore A 8 ANNI E DA PERSONE CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O PRIVE DI ESPERIENCE O DELLA NECESSARIA CONOSCENZA, PURCHE SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI RELATIVE ALL'uso SICURO DELL'APPARECCHIO E ALLA COMPRENsIONE DEI PERICOLI AD ESso INERENTI.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
LA PULIZIA E LA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL'UTILIZZATORE NON DEVESSERE EFFETTUATA DA BABBINI SENZA SORVEGLIANZA.
NON TOCCARE IL GENERATORE SE SI É A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE O UMIDE.
E'ViETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA L'AUTORIZZAZIONE O LE INDICAZIONI DEL COSTUTFORE.
NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DALLA STUFA ANCHE SE QUESTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE ELETTRICA.
SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON VENGAIN CONTATTO CON PARTI CALDE DELL'APPARECCHIO.
EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE DEL LOCALE DI INSTALLAZIONE, LE APERTURE DI AERAZIONE SONO INDISPENSABILI PER UNA CORRETTA COMBUSTIONE.
NON LASCIARE GLI ELEMENTI DELL'IMBALLO ALLA PORTATA DEI BABBINI O DI PERSONE INABILI NON ASSISTITE.
DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE DEVE RIMANERE SEMPRE CHIUSA.
QUANDO L'APPARECCHIO E IN FUNZIONE E CALDO AL TATTO, IN PARTICOLARE TUTTE LE SUPERFICI ESTERNE, PER QUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE
CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE L'APPARECCHIO IN SEGuito AD UN LUNGO PERIODO DI MANCATO UTILizzato.
IL GENERATORE è STATO PROGETTATO PER FUNZIONARE CON QUALSIASI CONDITIONSI CIMATICA, IN CASO DI CONDIZIONIPARTICULARMENTEAVVERSE(VENTOFORTE,GELO)POTREBBEROINTERVENIRE SISTEMIDISICUREZZACHEPORTANOILGENERATOREINSPEGNIMENTO.SE SVERIFICACIOCONTATTAREIL SERVIZIODI ASSISTENZA TECNICA E,INOGNI CASO,NON DISABILITAREISISTEMIDISICUREZZA.
IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER SOFFOCARE LE FIAMME O RICHIEDERE L'INTERVENTO DEI VIGILI DEL FUOCO.
QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI RIFIUTI
NON UTILIZZARE ALCUN LIQUIDO INFIAMMBILE PER L'ACCENSIONE
LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO PRESENTARE MICRO-PUNTINATURE, CAVILLATURE ED IMPERFEZIONI CROMATICHE. QUESTE CARATTERISTICHE NE TESTIMONIANO LA PREGIATA NATURA. SMALTO E MAIOLICA, PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO SCREPOLATURE (CAVILLATURA) CHE NE DIMOSTRANO L'EFFETTIVA AUTENTICITA. PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO ED ASCIUTTO; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST'ULTIMO POTREBBE PENETRARE ALL'INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.
AVVERTENZE GENERALI
La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.
Il suo impianto va realizzato in modo conforme alla regola dell'arte, secondo le prescrizioni delle presenti istruzioni e le regole della profession, da personale qualificato, che agisce a nome di imprese adatte ad assumere l'intera responsabilità dell'insieme dell'impianto.
La NORDICA S.p.A. non è responsabile del prodotto modificato perché autorizzazione è tanto meno per l'uso di ricambi non originali. E' OBBLIGATORIO rispetto norme nazionali ed europee, dispositionsi locali o in materia edilizia, nonché regolamenti Nazionali antincendio.
NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilita da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.
DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE
Oggett: Assenza di amianto e cadmio
Si dichiara che tutti gli apparecchi vengono assemblati con materiali che non presentano parti di amianto o loro derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmium, come previsto alla norma di riferimento.
Oggetto: Regolamento CE n. 1935/2004
Si dichiara che in tutti gli appearecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentare, in conformità al Regolamento CE in oggetto.
NORME PER L'INSTALLAZIONE
L'installation del Prodotto e degli equipaggiamenti ausiliari, relativi all'impianto di riscaldamento, deve essere conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.
L'installazione, i relativi collegamenti dell'impianto, la messa in servizio e la verifica del corretto funzionamento devono essere eseguita a regola d'arte da personale professionalmente preparato nel piano rispetto delle norme vigenti, sia nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle presenti istruzioni.
L'installatione deve essere eseguita da personale autorizzato, che dovrà rilasciare all'acquirente una dichiarazione di conformità dell'impianto, il quale si assume l'intera responsabilità dell'insegazione definitiva e del consequencesu buon funzionamento del prodotto installato.
Il Prodotto è assemblato e pronto per l'allacciamento e deve essere collegato mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salute. I collegamenti devono essere a tenutaagna.
Prima dell'installazione eseguire le seguenti verifiche:
- uscita fumi SUPERIORE - POSTERIORE - LATERALE
- verificare la portata della struttura se regge il peso del mystro apparecchio. In caso di portata insufficiente è necessario adottare
opportunity misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio (Vedi capitolo DATI TECNICI).
- Accertarsi che il pavimento possa sostenere il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sua costruito in materiale inflammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
- Assicurarsi che nella stanza dove sare installato vi sia una ventilazione adeguata, a tale proposto è fondamentale prestare attenzione a finestre e porte con chiusuraagna (guarnizioni di tenuta).
- Evitare l'installation in locali con presenza di condotti di ventilazione collettivo, cappe con oswana estrattore, appearecchi a gas di tipo B, pompe di calore o la presenza di apparecchi il cui funzionamento contemporaneo possa essere in depressione il locale (rif. Norma UNI 10683)
- Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è consentito il collegamento di più apparetchi allo stesso camino.
- Il diametro dell'apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
L'installatione deve prevedere l'accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria.
La NORDICA S.p.A. declina agli responsabilità per anni a cose e/o persone provocati dall'impianto. Inoltre non è responsable del prodotto modificato perché autorizzazione è tanto meno per l'uso di ricambi non originali.
IlVostro abituaile spazzacamino di zona deve essereinformato sull'installazione del prodotto, affinché possa verificarne il regolare collegamento alla canna fumaria ed il grado di efficienza di quest'ultima.
SICUREZZA ANTINCENDIO
Nell'installazione del prodotto devono essere osservate le seguenti misure di sicurezza:
a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 - A-C-D). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnia del prodotto e NON si deve scendere al di quello dei valori indicati (vedi DICHIARAZIONE DI PRESTAZIONE);
b) Davanti alla porta del focolare, nell'area di radiazione della stessa non deve esseri alcun oggett o materiale di costruzione inflammabile e sensibile al calore a meno di vedi Figura 4 - A di distanza. Tale distanza cui èssere ridotta a 40~cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale infammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti in materiale infammabile, come moquette, parquet o sughero etc., devono essere coperti da uno strato di materiale non infammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sottofondo deve sporgere frontalmente di almeno 50 cm e lateramente di almeno altri 30 cm rispetto l'apertura della porta di carico (vedi Figura 4 - B);
d) Sopra al prodotto non devono essere presenti componenti inflammabili (es. mobili - pensili (vedi Figura 4 - C-D)).
Il prodotto dei funzioni esclusivamente con il cassetto cenere inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuco. Il prodotto non deve mai essere acceso in presenza di emissioni gassose o vapori (per esempio colla per Linoleum, benzina ecc.). Non depositate materiali infiammabili nelle vicinanze del prodotto.
Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell'apparecchio. Evitate il contatto con tali elementi -, non a corrispondente abbligamenti protettivo o alla utensili accessori (guanti resistenti al calorie, dispositivi di,. commande).
Fate in modulo che i bambini siano consapevoli di quosti pericolieteneteli lontani dal focolare durante il suo funzionamento.
Quando si utilizes un combustibile errato o troppo umido si formano dei depositi di catrame(creosoto) nella canna fumaria con il rischio d'incendio.
PRONTO INTERVENTO
Se si manifesta un incendio nel collegamento o nella canna fumaria :
a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chiudere i registri dell'aria comburette
c) Spegnere tramite l'uso di estintori ad anidride carbonica (CO a polveri)
d) Richiedere l'immediato intervento dei Vigili del Fuoco
NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.
Quando la canna fumaria smette di bruciare bisognfa farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.
DATI TECHNICI
| GEMMA GEMMA Forno | ||
| Definizione: secondo | EN 13240 EN 13240 | |
| Sistema costruttivo | 1 | 1 |
| Potenza nominale (utile) in kW | 6 7,2 | |
| Rendimento in % | 82,2 | 85,34 |
| Diametro tubo scarico fumi in mm | 120 | 120 |
| Canna fumaria altezza ≥ (m) - dimensioni min (mm) | (*) 4 - 200x200 Ø200 | |
| Depressione a rendimento calorifico nominale in Pa | 12 | 10 |
| Consumo orario legna in kg/h (legna 20% umidità) | 1,7 | 2 |
| CO misurato al 13% di ossigeno in % | 0,08 - 1000 mg/m3 | 0,06 - 751 mg/m3 |
| Emissione gas di scarico in g/s - legna | 6,4 | 6,2 |
| Temperatura gas di scarico nel mezzo in °C - legna | 221 | 202 |
| Dimensioni bocca fuoco in mm (L x H) | 220 x 215 | 220 x 215 |
| Dimensioni focolare in mm (L x H x P) | 220 x 370 x 290 | 220 x 370 x 290 |
| Dimensioni forno in mm (L x H x P) | / | 227 x 296 x 290 |
| Tipodi griglia Griglia pianà | ||
| Altezza in mm | 840 | 1207 |
| Larghezza in mm | 460 | 460 |
| Profondità in mm | 495 | 495 |
| Peso in kg Capitolo DIMENSIONI | ||
| Distanze di sicurezza antincendio Capitolo SICUREZZA | ||
| m3 riscaldabili (30 kcal/h x m3) | 172 (**) | 206 (**) |
) I valori sono puramente indicativi. L'installazione deve essere comunque dimensionata e verificata secondo il metodogene di calcolo delle UNI EN13384-1 o altri metodi di compravata efficienza.
() Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calore, il volume di riscaldamento è: tipo di costruzione favorevole (30 kcal/h x m³); tipo di costruzione meno favorevole (40 kcal/h x m³); tipo di costruzione sfavorevole (50 kcal/h x m³).
Con un isolamento termico secondo le norme sul risparmio energetico il volume riscaldato è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8 h, la capacité di riscaldamento diminuisce del 25% circa.
I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.
DESCRIZIONTE TECNICA
Le stufe a legna de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi. Come combustibili vengono utilizzati cepi di legna. Questo e un appearechio a combustione intermittente.
La stufa è costituita di lastre in lamiera d'acciaio zincata, ghisa smaltata e ceramicica termo-radiante. Il focolare è internamente rivestito di singole lastre in ghisa, la parte posteriori è estràbile. Grazie a dei fori calibrati, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottenendo così una post-combustione che allaumenta il rendimento e riduce le emissioni dei gas.
Al suo interno si trovava una griglia girevole estrabile.
Il vetroceramico della porta, in un unico pezzo (resistente fino a 700^ ), consente un'affascinante vista sulle fiamme ardenti ed impedisce agli fuoriuscita di scintille e fumo. Sotto la porta del focolare si trovau un cassetto cenere estrabile con relativa porta di chiusura (Figura 8 B).
Il riscaldamento dell'ambiente avviene:
per convezione (circa 70% : il passaggio dell'aria attraverso il doppio mantello della stufa rilascia calore nell'ambiente.
per irraggiamento (circa 30% ):attraverso il vetro panoramicico e le superfici esterne calde della stufa viene irraggiato calore nell'ambiente (Vedi capitolo DETERMINAZIONE DELLA POTENZA TERMICA).
| ACCESSORI | ATTITIZATOIO | GUANTO | ||
| GEMMA | DI SERIE DI SERIE | |||
| GEMMA Forno | DI SERIE DI SERIE |
La stufa è fornita di registri per l'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.
1A-Registrar Aria PRIMARIA (Figura 6).
Con il registrar (valvola girevole)ippo sotto la porta del focolare vienegregolato il passaggio dell'aria primaria atraverso il cassetto cnere e la griglia in direzione del combustibile. L'aria primaria e necessaria per il processo di combustione. Il cassetto cnere devesse svuotato regolarmente, in modo che la cnere non possa ostacolare l'entrata dell'aria primaria per la combustione. Attraverso I'aria primaria viene anche mantenuto vivo il fuoco.
Durante la combustione di legna, il registro dell'aria primaria deve essere aperto solo un poco, poiché altrimenta la legna arde velocamente e la stufa si può surriscaldare (vedi paragrafo FUNZIONAMENTO).
2A - Registrar Aria SECONDARIA (Figura 6).
Sopra la porta del focolare si trovava leva dell'aria secondaria.
Anche lo regio deessere aperto (quindi spostata vers destra) in particolare per la combustione di legna, cosiche il carbonio incombusto pue subire una post-combustione (vedi paragrafo FUNZIONAMENTO).
Attraverso questo registrò è possibile regolare la potenza di riscaldamento della stufa. Lasciandolo leggermente aperto, a seconda del tiraggio del camino, è possibile Maintainere il vetro pulito.
La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale è la seguente:
| Consumo orario kg/h | Aria PRIMARIA Aria | SECONDARIA Aria TERZIARIA | ||
| GEMMA 1,7 | CHIUSA APERTA | PRETARATA | ||
| GEMMA Forno 2 | Figura 6 APERTA | PRETARATA |
CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell'apparechio:
- la sezione interna deve essere preferibilmente circolare;
- essere termicamente isolata ed impermeabile e costruita con materiali idoneia a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
- essere priva di strozzature ed ave andamento verticale con deviazioni non superiori a 45^
- se gli usata deve essere pulita;
- tutti i tratti del condotto fumi devono essere ispezionabili;
- devono essere previste aperture di ispezione per la pulizia;
- rispetto i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fosso a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.
Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 1 sono riportati alcuni esempi di soluzione.
Per una corretta installatione rispettare le dimensioni della canna fumaria previste nella tabella DATI TECNICI. Per installazioni con dimensioni diverse, dimensionare la stessa secondo la norma Norma EN13384-1.
Il tiraggio creato alla vostra canna fumaria delve essere sufficiente ma non eccessivo.
Unas eione dla cna fumaria troppo inanto pue presentare un volume troppo granda da riscaldare e dunque provocare delle difficolta di funzionamento dell'apparecchio; per evitare ci o provvedete ad intubare la stessa per tutta la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.
ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inflammabili atteneri a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.
E' VIETATO far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO).
COMIGNOLO
Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.
E pertanto indispensable che, se costruito artigianalmente, la sezione di uscita si piu di due volte la sezione interna della canna fumaria (Figura 2).
Dovendo sempre superare il colmo del fatto, il comignolo dovrà assicurare lo scaricoanche in presenza di vento (Figura 3).
Il comignolo deve rispondere ai seguenti requisiti:
- Avere sezione interna equivalente a quella del camino.
- Avere sezione utile d'uscita doppià di quella interna della canna fumaria.
Essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo. - Essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
I prodotti con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
I prodotti con le porte non a chiusura automatica (tip 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta aperta e consentito soltanto previa sorvegianza.
Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna.
Il collegamento delve essere eseguito con tubi stabili e robusti, conforme a tutte le Norme e Regolamentazioni attuali ed quanto previsto alla Legge, ed essere fissato ermeticamente alla canna fumaria.
Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell'apparecchio (DIN 1298).
ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inflammabili atteneri a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria. Distanza minima di sicurezza 25 cm.
La depressione al camino (TIRAGGIO) deve essere di almeno 10 Pa 12 Pa (= 1.0 = 1.2 mm di colonna d'acqua). La misurazione deve essere fatt a sempre ad apparecchio caldo (resa calorifica nominale). Quando la depressione supera i 17 Pascal e necessario ridurla con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.
Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi capitolo VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE).
COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO
Il canale fumi è il fatto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispetto杂质i simplici ma importantissimi principi:
Per nessuna ragione si dovra usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il Prodotto;
- Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrà eventualmente essere compensata con un innalzamento della canna fumaria;
- Ilizzato non dovrà comunique mai superare i 2 metri (UNI 10683);
Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovr è ssere eventualmente compensata innalzandola adeguatamente;
La Normativa UNI 10683 - ITALIA prede che le curve o variazioni di direzione non devono in nessun caso assere superi a 2 compresa l'immissione in canna fumaria.
Volendo uses la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di fatto del punto di imbocco del canale fumo pos. A Figura 5.
Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediamente quello al comignolo pos. C.
VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE
Poiché quosti prodotti ricavano l'aria di combustione dal locale di installatione, e OBBLIGATORIO che nel luogo stesso venga immessa una sufficiente quantita d'aria. In caso di finestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possibile che l'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il vosto benessere e la vostra sicurezza.
Per un buon funzionamento dell'apparecchio e OBBLIGATORIO che nel luogo d'installazione venga immessa sufficiente aria per la combustione e la riosigenazione dell'ambiente stesso.
Cio significa che, atraverso apposite aperture comunicanti con l'esterno, devel poter circolare aria per la combustione anche a porte e finestre chiuse.
Le prese d'aria devono soddisfare i requisiti seguenti:
- essere protette mediatinge griglie, reti metalliche, ecc., sanza ridurne, peraltro, la sezione utile netta;
- essere realizzate in modo da rendere possibili le operazioni di manutenzione;
- posizionate in maniera tale da non poter essere ostruite;
- Se nel locale di installatione dell'apparecchio fosso r presenti delle cappe di aspirazione, queste NON devono assere fatte funzionare contemporaneamente. Queste, infatti, possono provocare l'uscita di fumi nel locale, anche con la porta del focolare chiusa.
L'afflusso dell'aria pulita e non contaminata poe essere ottenuto anche da un locale adiacente a quello di installatione (aereazione e ventilazione indiretta) purché tale flusso possa avvenire liberamente atraverso aperture permanenti comunicanti con l'esterno.
Il locale adiacente non pue essere adibito ad autorimessa, magazzino di materiale combustibile ne comunique ad attività con pericololo incendio, bagno, camera da fatto o locale comune dell'immobile.
La ventilazione si ritiene sufficiente quando il locale è provvisto di presed'aria in base alla tabella:
| Categorie di apparecchi Norma di riferimento | Percentuale della sezione netta di aperture rispetto alla sezione di uscita fumi dell'apparecchio | Valore minimo netto di aperture condotto di ventilazione |
| Caminetti UNI EN 13229 50% 200 cm2 | ||
| Stufe UNI EN 13240 50% 100 cm2 | ||
| Cucine UNI EN 12815 50% 100 cm2 |
E' vietata l'installazione all'interno di locali con pericololo incendio. E' inoltre vietata l'installazione all'interno di locali ad uso abitativo nei quali comunique la depressione misurata in opera fra ambiente esterno e interno sa maggiore a 4 Pa - riferimento per l'italia secondo normativa UNI10683.
E' necessario attenersi a tutte le leggi e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è stato installato l'apparecchio.
COMBUSTIBILI AMMESSI / NON AMMESSI
I combustibili ammessi sono cepi di legna. Si devono utilizzato esclusivamente cepi di legna secca (continuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I peszi di legna dovrebbero avera una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm.
I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all'apparecchio, in quanto quosti hanno un potere calorifico elevato.
La legna usata come combustibile deve ave un contento d'umidità inferiore al 20% e deve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poiché è necessaria una maggiore quantità d'energia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quando nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.
La legna fresca contiene circa il 60% di H_2O , perci non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per esempio sotto una tettoia) per almeno due anni prima di utilizzarla.
Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.
Carte e cartone devono essere utilizzati solo per l'accensione.
La combustione di rifiuti e VIETATA e danneggerebbe inoltre l'apparecchio e la canna fumaria, provocando inoltre anni alla salute ed in virtu del disturbo olfattivo a reclami da parte del vicinato .
La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.
- LEGNI RESINOSI POCO ADATTI
| Specie kg/mc kWh/kg Umidità 20% | ||
| Faggio 750 4,0 | ||
| Cerro 900 4,2 | ||
| Olmo 640 4,1 | ||
| Pioppo 470 4,1 | ||
| Larice* 660 4,4 | ||
| Abete rosso* 450 4,5 | ||
| Pino silvestre* 550 4,4 | ||
ATTENZIONE: L'uso continu e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.
I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre ensenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.
ACCENSIONE
IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall'essiccamento dei collantici presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo. Si deve comunique assicurare una Buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di augmentare lentamente la resa calorifica dell'apparecchio.
É VIETATO l'uso di tutte le sostenze liquide comme per es. alcohol, benzina, petrollio e simili. Non accendere mai l'apparecchio quando ci sono gas combustibili nella stanza.
Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corso del prodotto è sottomosto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cici alternati di accensioni e di spegnimento durante la stessa giornata e a cici di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovr è essere sottomosto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
- in particolare inizialmente si potrà notare l'émissione di odori tipici dei metalli sottoposti a grande sollecitatione termica e di vernice ancora fresca. Tale venice, sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovrà superare più volte e per una certa durata la temperatura di 350^ , prima di incorporarsi perfettamente con le superfici metalliche
Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:
- Assicuratevi che si garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
- Nelle prime accensioni, non caricareccessivamente la camera di combustione (circa metà della quantità indicata nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di甚么 significato nel manuale d'istruzioni.
- Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
-
Successivamente caricare sempre più (segundo comunique quanto descripto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-spegnimento di breve durata.
-
Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
- Una volta superato il "rodaggio" si potrà utilizzare il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con excessivi carichi.
Per accendere il fuoco consiglio di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.
Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprire ancche l'eventuale registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si può ricaricare already lentamente la porta, in modo da evitare fuori uscite di fumo, si chiude il registro dell'aria primaria e si controllingla combustione mediante l'aria secondaria secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA.
Durante esta fase, non lasciare mai il focolare alla supervisione.
Mai sovraccaricare l'apparecchio (vedi cap.DESCRIPTIONE TECNICA / consumo orario). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare l'apparecchio. La garanzia non copre i dati dovuti al surriscaldamento dell'apparecchio.
ACCENSIONE A BASSE EMISSIONI
La combustione除去 fumo è un tipo di accensione per ridurre in modo significativo le emissioni di sostanze nocive. La legna brucia gradualmente dall'alto verso il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti, passando attraverso le alto temperature della fiamma, bruciano quasi completeness.
Mettere i ciocchi di legna nel focolare ad una certa distanza uno dall'alto, come indicate in Figura 7. Dispore in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, dispore i primi ciocchi del modulo perdicolarmente alla catasta di legna.
Modulo di accensione. Questo modulo di accensione sostituisce quello di carta o cartone.
Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20~cm Figura 7. Mettere i quattro ciocchi incrociati sopra la catasta di legna,trasversalmente adessa,con nel mezzo del modulo l'accendi fuoco,che puo essere per esempio lana di legna impregnata di cera.Un fiammifero e sufficiente per accendere il fuoco.Volendo si possono utilizzare anche pezioni di legno più sottili: in tal caso ne occorrera una magiore quantità.Tenere aperte la valvola di scarico fumi e il registro per I'aria comburette.
Dopo ave acceso il fuoco, lasciare il registrar che regola l'aria per la combustione nella posizione indicata :
| Combustible Aria PRIMARIA Aria SECONDARIA Aria TERZIARIA | ||
| Legna CHIUSO 1/2 APERTO PRETARATA | ||
IMPORTANT:
nonaggiungere ulteriore legna tra una carica completa e l'altra;
non soffocare il fuoco chiudendo le presedaria
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
- Queste indicazioni sono sostenute da ENERGIA Legno SVIZZERA www.energia-legno.ch
Dopo aver posizionato i registri correttamente insere la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitationi anomale e deformazioni (secondo leindicazioni riportate nel capitolo DESCRIZIONE TECNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.
Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto quello sorveglianza.
IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rianere chiuso durante il funzionamento ed i periodi di non-utilizzo.
Con i registri viene regolata l'emissione di calorie del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliorare combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.
Non si delve mai sovraccaricare l'appareccchio. Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare la stufa, in particolare si potrebbero verificare delle rotture sulla parte inferiore della facciata. I dati causati da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale con una depressione al camino di 10 Pa 12 Pa (1,0 mm 1,2 mm di colonna d'acqua) è la seguente: vedi capitolo DESCRIZIONE TECNICA. Questo è un appareccchio a combustione intermittente.
Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quindi la resa calorifica è influenzata dal camino. Un buon tiraggio del camino richiede una minore quantità d'aria per la combustione, nella scarso tiraggio necessita di una magiore quantità d'aria per la combustione.
Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significica che l'apprecchio non è regolato correttamente o la legna è troppo bagnata; se"Invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).
ATTENZIONe: Quando si aggunge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi. Se quello dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosione. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.
USO DEL FORNO (DOVE PRESENTE)
Graie all'apporto d'aria per la combustione la temperatura del forno cui esse sensibilmente influzata. Un sufficiente tiraggio al camino e dei canali ben puliti per il flusso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.
La padella forno e la griglia forno possono essere collocate su diversi piani.
Torte spesse e arrosti grandi sono da insertire al livello più basso. Torte piatte e biscotti vanno al livello medio. Il livello superiore vuo essere utilizzato per riscaldare o rosolare (vedi capitolo Descrizione Tecnica - ACCESSORI).
Quando si cucinano cibi molto umidi, torte con frutta o frutta stessa si produce acqua di condensa.
Durante la cottura puo svilupparsi del vapore acqueo che va a depositarsi superiamente o lateralmente sulla porta formando gocce d'acqua di condensa. Si tratta di un fenomeno fisico.
Aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di tempi di cottura più lunghi) si può far uscire il vapore dal vano di cottura e ridurre notevolmente la formazione di condensa.
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuoriescono più completeness (odore intenso di gas).
In tal caso scuotete piu freuentamente la grigia e aumentate l'aria per la combustione. Caricate in seguito una quantita ridotta di combustibile facendo si che Anything bruci piu rapidamente (con sviluppo di fiamme) e si stabilizziosi il tiraggio della canna fumaria. Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza dinunciate all'utilizzo dell'apparecchio.
MANUTENZIONE E CURA
ESEGUIDE LE INDICAZIONI SEMPRE NELLA MASSIMA SICUREZZA!
- Assicurarsi che la spina del cavo di alimentazione (dove presente) sia staccata.
- Che il generatore sia freddo in agli sua parte.
- Le ceneri siano completeness fredde.
- Garantire una efficace ricambio d'aria dell'ambiente durante le operazioni di pulizia del prodotto.
- Una scarsa pulizia pregiudica il corretto funzionamento e la sicurezza!
PULIZIA PERIODICA A CARICO DELL'UTENTE
Le operazioni di pulizia periodica, come indicate nel presente manuale uso e manutenzione, devono essere eseguite prestando la massima cura dopo aver letto leindicazioni,le procedure e le tempistiche descritte nel presente manuale uso e manutenzione.
Controllere puleire, almeno una volta all'anno, la presa d'aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino.
Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installmente del prodotto, il collegamento al camino e l'airazione.
IMPORTANTE: LA PULIZIA E LA MANUTENZIONE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE AD APPARECCHIO FREDDO. Si sono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte da La NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolverGi al Vs rivenditore specializzato. L'APPARECCHIO NON PUO ESSERE MODIFICATO!
PULIZIA VETRO
Tramite un specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficamente rallentata. Non cui quome mai esere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.
IMPORTANTE: la pulizia del vetro panoramicico deve essere eseguita solo ed esclusivamente a apparecchio freddo per evitarne l'esplosion. Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumidita e passata nellacene. Non usare comunique panni, o prodotti abrasivi o chimicamente aggressivi.
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibiliidonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburette sono indispensablei per il funzionamento ottimale dell'apparechio e per mantenere pulito il vetro.
ROTTURA DEL VETRI: i vetri esendo in vetroceramica resistenti sono ad uno sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.
PULIZIA CASSETTO CENERE
Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 8. Vi consigliamo di svuotare periodicamente il cassetto allacene e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3 - 4cm di cenere nel focolare.
ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaosto su di un pavimento ignifugo, lontano da materiali inflammabili fino allo spegnimento e raffreddamento completo delle ceneri.
PULIZIA CANNA FUMARIA
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.
Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con scararesa). Un effecssivo deposito di fuliggine (creosoto) pou provocare problemi nello scarico dei fumi e l'incendio della canna fumaria.
La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Questa operazione, dovrebbe essere svolta da uno spazzacamino che contemporaneamente puo effettuare un'ispezione.
Durante la pulizia bisogna togliere dall'apparechio il cassetto cenere, la griglia ed il deflettore fumi per favorire la caduta della fuliggine.
I deflettori sono facilmente estraibili dalle loro sedi in quanto non sono fissati con nessuna vite. A pulizia eseguita gli stessi vanno riposizionati nelle loro sedi (Figura 9).
ATTENZIONE: La manzanaz del deflettore fumi provoca una forte depressione, con una combustione troppo veloce, excessivo consumo di legna con relativo surriscaldamento dell'apparecchio.
FERMO ESTIVO
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale dellacene ed altri eventuali residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dal camino, è opportuno chiudere il foro di uscita.
E' consigilabile effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificando nel contempo l'effettivo stato delle guarnizioni che se non risultassero perfettamente integre - ciee non più aderenti alla stufa - non garantirebbero il buon funzionamento dell'apparecchio! Si rendersebbe quindi necessaria la loro sostuzione.
In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare. Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.
LE MAIOLICHE (DOVE PRESENTE)
Le maioliche La NORDICA S.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-puntinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.
Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.
Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaroli in modo permanente.
PRODOTI IN PIETRA OLLARE (DOVE PRESENTE)
La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilisezzare alcun detergente o liquido.
PRODOTTI VERNICIATI (DOVE PRESENTE)
Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetti quando è in funzione e all'invecchiamento della vernice stessa con il passare del tempo.
AVVERTEENZA: prima dell'eventuale applicazione della nuova vernice, bisogna pulire e rimuovere agli residuo alla superficie daverniciare.
PRODOTTI SMALTATI (DOVE PRESENTE)
Per la pulizia delle parti smaltate usare acqua saponata o detergente Neutro NON abrasivo o chimicamente NON aggressivo, a freddo.
Dopo la pulizia NON lasciare asciugare l'acqua saponata o il detergente, provvedere alla loro rimozione immediatamente. NON usare carta vetrata o paglietta in ferro.
COMPONENTICROMATI (DOVE PRESENTE)
Qualora i componenti cromati dovessero divertare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato prodotto per la pulizia.
CERCHI IN GHISA (DOVE PRESENTE)
I cerchi in ghisa vanno periodicamente carteggiati con carta vetrata grana 150 NON le parti smaltate.
IMPORTANTE: per evitare la formazione di ruggine NON lasciare le pentole o le padelle sulla stufa fredda. Ciò causerebbe la presenza di aloni di ruggine, sgradevoli a vedersi e difficulti da rimuovere!
MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI
La manutenzione ordinaria deve essere eseguita almeno una volta all'anno.
Il generatore utilizzato legna come combustibile solido necessità di un intervento annuale di manutenzione ordinaria che deve essere effettuate da un Tecnicoabilitato, utilizzato esclusivamente ricambi originali.
Il mancato rispetto più prompressere la sicurezza dell'apparechio e più far decadere il diritto alle condizioni di garanzia.
Rispettando le frequenze di pulizie riservate all'utente descripte nel manuale uso e manutenzione, si garantisce al generatore una corretta combustione nel tempo, evitando eventuali anomiale e/o malfunzionamenti che potrebbero richiedere maggiori interventi del technique. Le richieste di interventi di manutenzione ordinaria non sono contemplate nella garanzia del prodotto.
GUARNIZIONI
Le guarnizioni garantisco l'ermeticità della stufa e il consequencese buon funzionamento della stessa.
E'neccio che esvevano periodicamente controllate: nel caso risultassero usurate o danneggiare neccssario sostituitre immediatamente. Queste operazioni dovanno essere eseguite da parte di un techniqueabilitato.
Annualmente o comuniquegni va che se ne presenti la necessità aspirare e pulire il condotto che porta al camino. Se esistono dei tratti orizzontali è necessario asportare i residui prima che quosti ostruiscano il passaggio dei fumi.
DETERMINAZIONE DELLA POTENZA TERMICA
Non esiste regola assoluta che permitteda di calcolare la potenza corretta necessaria. Qesta potenza è in funzione dello spazio da riscaldare, ma dipende ancche in grande misura dall'isolamento. In media, la potenza calorifica necessaria per una stanza adeguatamente isolata sare a 30 kcal/h al m^3 (per una temperatura esterna di 0^ ).
Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 35W / m^3
Supponendo che desideriate riscaldare una stanza di 150m^3 (10× 6× 2,5m) in un'abitazione isolata, vi occorranno, 150m× 35W / m^3 = 5250 W o 5,25 kW. Come riscaldamento principale un appearechio di 8kW sare dune quiffe sufficiente.
| Valoreindicativo di combustione | Quantità richiesta in rapporto a 1 kg di legna secca | |||
| Carburante Unità kcal/h kW | ||||
| Legna secca (15% di umidità) kg 3600 4.2 1,00 | ||||
| Legna bagnata (50% di umidità) kg 1850 2 2 1,95 | ||||
| Bricchette di legna kg 4000 5.0 0,84 | ||||
| Bricchette di legnite kg 4800 5.6 0,75 | ||||
| Antracite normale | kg 7700 | 8.9 0,47 | ||
| Coke | kg 6780 | 7.9 0,53 | ||
| Gas naturale | m3 | 7800 9.1 0,46 | ||
| Nafta | L | 8500 9.9 0,42 | ||
| Elettricità | kW/h | 860 | 1.0 4,19 | |
CONDIZIONI DI GARANZIA
- I prodotti La Nordica S.p.A. sono garantiti, nell'ambito della comunità europea, per un periodo di 24 anni nella data di acquireo.
L'acquisto deve essere provato da un documento fiscalemente valido rilasciatodalivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifici il prodotto acquistato e la data di acquisto e/o segna dello stesso.
ATTENZIONe: La presente garanzia convenzionale non sostituisce la garanzia prevista dalle norme europee a tutela dei Consumatori.
La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all'interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (verificare sul site www.lanordica-extraflame.com)
Deve inolte intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d'affari il venditore del prodotto La Nordica S.p.A.
Le presenti norme non si applicano nei casi di acquisito del prodotto nell'ambito di attività commerciali, imprenditoriali o professionali. In questo cui la garanzia del prodotto sare limitata ad un periodo di 12 mesi alla data di acquisto.
gARANZIA ITALIA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il liberto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell'intervento sare a completelo carico del consumatore. Quando richiedete l'intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre: - natura del difetto - modello del vosto appearechio - indirizzo completo - numero di Telefono
gARANZIA EUROPA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libretto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomiale coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Richiedete l'intervento del Servizio Assistenza o l'indirizzo del centro di assistenza tecnica autorizzato al venditoreindicando sempre:natura del difetto,modello del vostro appearecchio,indirizzo completo e numero di Telefono.
Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto sulla alcuna spesa.
Dal settimo al ventiquattresimo mese, nel caso in cui sua stato accerto un vizio di conformità, il consumatore dovra sostenere il costo della chiamata nelle venditore continuera a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.
- Qualora il difetto riscontrato sa riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplificativo e non eaustivo, portata insufficiente degli impianti; errata installatione e/o manutenzione operata da personale non in possesso dei requisiti previsti delle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d'uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e ragcomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia.
Non sono altresi compresi nella presente garanzia i dati subiti dal prodotto in assenza di cause provate imputabili a vizi di fabbricazione. Allo stesso modo sono esclusi nella presente garanzia i vizi riconducibili al mancato correto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell'acquisto, casi come tutti i difetti del prodotto dovuti ad incuria, rottura occidentale, manomissione e/o danneggiamento nel trasporto (grafli, ammaccature etc.), interventi eseguiti da personale non autorizzato ed ulteriori anni causati da erronei interventi del consumatore nel tentativo di porre rimedio all'inizioile guasto.
Sono esclusi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglie in ghisa, materiali refrattari (es. Nordiker o altri), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti Idro lo scambiatore di calore è escluso alla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantistica una temperature di ritorno dell'apparecchio di almeno 55 gradi. In generale sono esclusi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l'uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all'utilizzo di detergenti aggressivi.
In caso di segnalazione di difetti non riscontrati poi in fase di verifica da parte di un technique autorizzato, l'intervento sare a completo carico del consumatore. - Qualora il ripristino alla conformità non fosse possibile atraverso la riparazione del prodotto/componente, si provvedera alla sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisi al momento dell'acquisto del prodotto/componente da sostituire.
- La Nordica S.p.A. declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, derivare a persona, animali e cose, in consequence alla mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti le avventenze in tema di installmente, uso e manutenzione del prodotto, scaricabileanche dal site internet.
-
Sono esclusi alla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o altri.
-
Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati alla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sareizzato. Nei casi in cui il technique fosse in grado di riparare il prodotto presso il domicilio dell'utente, è lo stesso si rifiutasse, il trasporto in lavoratorio e la riconsegnara saranno inceve a sua carico.
- Trascorso il periodo di 24 mesi di garanzia ogni intervento di riparazione sare a completo carico del consumatore.
- In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza-Italia)
ULTERIORI Avvertenze
- Utilizzare esclusivamente il combustibile racommando dal produttore. Il prodotto non deve essere utilizzato come incineratore.
- Non utilizzato il prodotto come Scala o struttura di appoggio.
Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale. - Qualiasi tip di manomissiono o di sostuzione non autorizzata di particolari non originali del prodotto puossere pericoloso per l'incolumità dell'operaatore e sollevano la ditta da agli responsabilità civile e penale.
Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti senza adeguati indumenti di protezione o apposti mezzi, come ad esempio guanti a protezione termica - E' vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
- Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra.
- Spagnere il prodotto in caso di guasto o cattivo funzionamento.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costruttore.
ATTENTION
SURFACES CAN BECOME vVERY HOT!
ALWAYs UsE PROTECTIe gLOvEs!
Il comignolo non deve avero ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l'ostacolo. Il comignolo deve otreppassare il colmo del fatto almeno di 1 m.
Tutte le distance minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di quello dei valori. indicati (Vedi DICIHIARAZIONE DI PRESTAZIONE).
