MANUALE UTENTE PG 8536 SEVERIN

2. Anello di bloccaggio

3. Pannello dei comandi a 4 interruttori

4. Anello di bloccaggio del tubo

5. Tubo di supporto principale

8. Tasto di attivazione dell'oscillazione

10. Cassa pannello dei comandi

11. Vite di fissaggio

12. Cavo di alimentazione con spina

14. Perno dell'albero

15. Anello centrale di bloccaggio della

16. Dado di montaggio delle pale

19. Tappo di protezione (4 pz.)

20. Base a due piedi incrociati

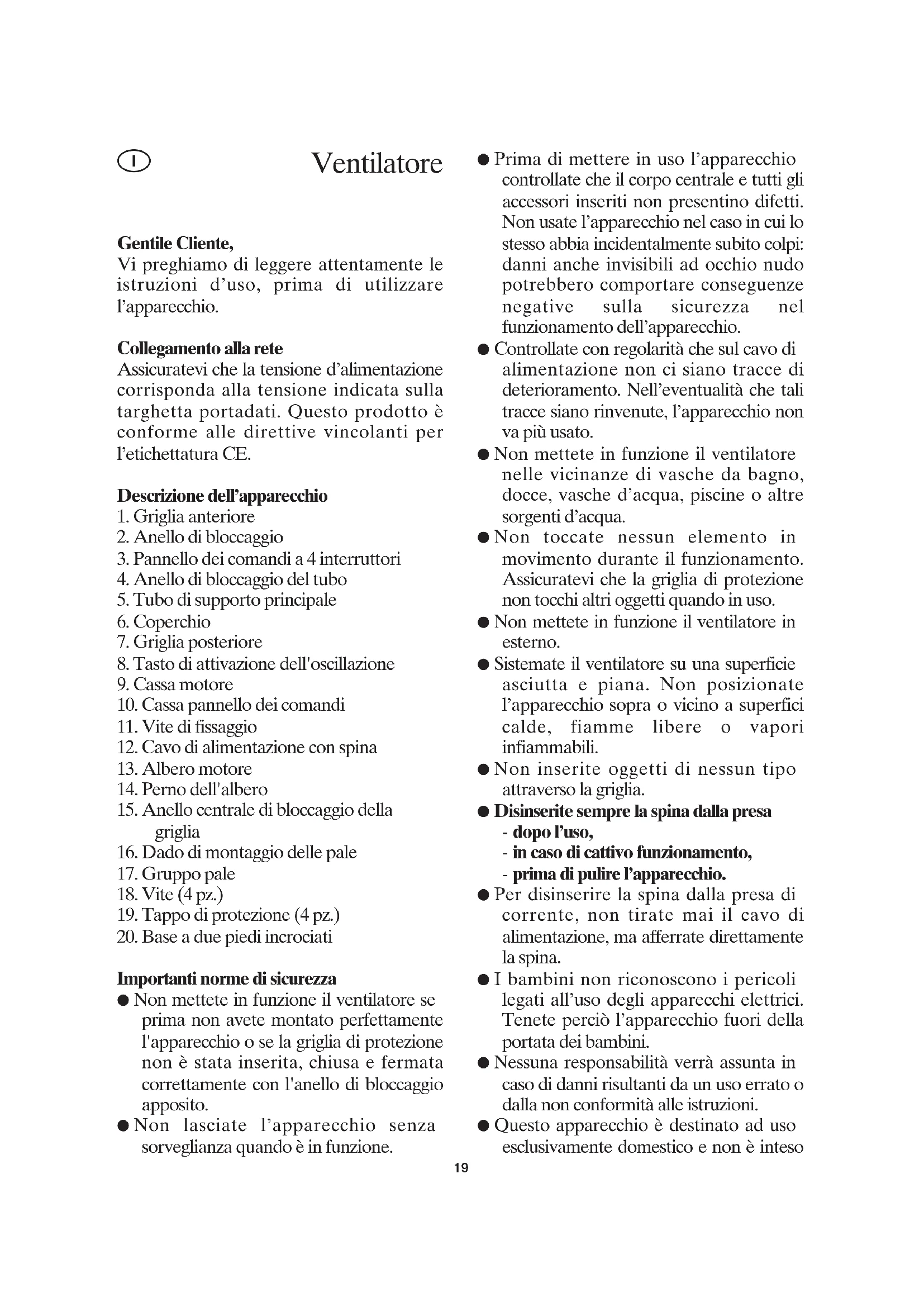

Importanti norme di sicurezza ● Non mettete in funzione il ventilatore se prima non avete montato perfettamente l'apparecchio o se la griglia di protezione non è stata inserita, chiusa e fermata correttamente con l'anello di bloccaggio apposito. ● Non lasciate l’apparecchio senza sorveglianza quando è in funzione. ● Prima di mettere in uso l’apparecchio controllate che il corpo centrale e tutti gli accessori inseriti non presentino difetti. Non usate l’apparecchio nel caso in cui lo stesso abbia incidentalmente subito colpi: danni anche invisibili ad occhio nudo potrebbero comportare conseguenze negative sulla sicurezza nel funzionamento dell’apparecchio. ● Controllate con regolarità che sul cavo di alimentazione non ci siano tracce di deterioramento. Nell’eventualità che tali tracce siano rinvenute, l’apparecchio non va più usato. ● Non mettete in funzione il ventilatore nelle vicinanze di vasche da bagno, docce, vasche d’acqua, piscine o altre sorgenti d’acqua. ● Non toccate nessun elemento in movimento durante il funzionamento. Assicuratevi che la griglia di protezione non tocchi altri oggetti quando in uso. ● Non mettete in funzione il ventilatore in esterno. ● Sistemate il ventilatore su una superficie asciutta e piana. Non posizionate l’apparecchio sopra o vicino a superfici calde, fiamme libere o vapori infiammabili. ● Non inserite oggetti di nessun tipo attraverso la griglia. ● Disinserite sempre la spina dalla presa - dopo l’uso, - in caso di cattivo funzionamento, - prima di pulire l’apparecchio. ● Per disinserire la spina dalla presa di corrente, non tirate mai il cavo di alimentazione, ma afferrate direttamente la spina. ● I bambini non riconoscono i pericoli legati all’uso degli apparecchi elettrici. Tenete perciò l’apparecchio fuori della portata dei bambini. ● Nessuna responsabilità verrà assunta in caso di danni risultanti da un uso errato o dalla non conformità alle istruzioni. ● Questo apparecchio è destinato ad uso esclusivamente domestico e non è inteso

Ventilatore per uso professionale. ● In conformità alle norme di sicurezza e per evitare ogni pericolo, tutte le riparazioni di un apparecchio elettrico - compresa la sostituzione del cavo di alimentazione – devono essere effettuate da personale specializzato. Nel caso in cui l’apparecchio richieda una riparazione, rinviatelo ad uno dei nostri Centri Assistenza Clienti i cui indirizzi si trovano in appendice al presente manuale. Primo utilizzo dell’apparecchio Eliminate completamente tutto il materiale di imballaggio prima di mettere in funzione l’apparecchio per la prima volta. Montaggio del gruppo pale e della griglia

Rimuovete l'anello centrale di bloccaggio della griglia dalla cassa motore ruotandolo in senso antiorario.

Posizionate in sede la griglia posteriore. I 2 perni di allineamento posti sulla cassa motore devono inserirsi nei fori corrispondenti della griglia posteriore.

Inserite l'anello centrale di bloccaggio della griglia e ruotate in senso orario per avvitarlo.

Inserite il gruppo pale sull'albero motore; assicuratevi che il perno dell'albero si innesti nell'incavo corrispondente presente sull'apparecchio.

Inserite il dado di montaggio del gruppo pale e ruotate in senso antiorario per stringerlo.

Sistemate l'anello di bloccaggio sul bordo della griglia posteriore (dopo aver allentato la vite dell'anello di bloccaggio).

Sistemate la griglia anteriore su quella posteriore inserendola nell'anello di bloccaggio e stringete la vite dell'anello. Controllate che i bordi delle due griglie si trovino posizionate correttamente all'interno delle fessure dell'anello di bloccaggio. Montaggio del tubo

Sistemate i tappi di protezione su ognuna delle estremità della base a piedi incrociati. Comprimete le estremità per inserire più facilmente i tappi di protezione sino a sentirli bloccati in sede.

Inserite i due piedi della base uno nell'altro.

Allentate le viti della base.

Inserite il tubo di supporto principale e fissatelo con le viti sulla base.

Allentate l'anello di bloccaggio del tubo ruotando in senso antiorario e spingete il coperchio giù per il tubo principale di supporto fino a fissarlo saldamente sulla base.

Fate scorrere fuori il tubo di supporto telescopico sino all'altezza desiderata; poi inserite l'anello di bloccaggio del tubo e ruotatelo in senso orario per stringerlo.

Inserite la cassa motore sul tubo e fissatela stringendo la vite di bloccaggio. Modalità d’uso

Inserite la spina in una presa di corrente a muro adatta.

Per regolare l’angolo di inclinazione della testa del ventilatore, spingete semplicemente la testa verso l’alto o verso il basso. Il sistema di montaggio della testa del ventilatore si bloccherà automaticamente nelle varie posizioni.

E' inoltre possibile attivare la funzione di oscillazione premendo sul tasto apposito.

La velocità del ventilatore è regolabile tramite i quattro diversi interruttori posti sul pannello dei comandi. Sulla posizione “0”, il ventilatore è spento. Manutenzione generale e pulizia ● Assicuratevi, prima di pulirlo, che l’apparecchio sia disinserito dalla rete di alimentazione elettrica. ● Per evitare ogni rischio di scossa elettrica, non pulite l’apparecchio con acqua e non immergetelo in acqua. ● Non usate soluzioni abrasive o detersivi concentrati.

Se necessario, pulite il ventilatore con un panno asciutto non lanuginoso. 20Smaltimento Non smaltite apparecchi vecchi o difettosi gettandoli tra i normali rifiuti domestici, ma solo tramite i punti di raccolta pubblici. Dichiarazione di garanzia La garanzia sui nostri prodotti ha validità di 2 anni dalla data di vendita (certificata da scontrino fiscale) e comprende gli eventuali difetti del materiale o di particolari di costruzione. I danni derivanti da un uso improprio, rotture da caduta o similari non vengono riconosciuti. La garanzia decade nel momento in cui gli apparecchi vengono aperti o manomessi da Centri non da noi autorizzati. 21Kære kunde! Inden apparatet tages i brug bør denne brugsanvisning læses omhyggeligt. El-tilslutning Vær opmærksom på, om lysnettets spænding svarer til spændingen angivet på typeskiltet. Dette produkt overholder direktiverne som gælder for CE-mærkning. Apparatets dele
