REK 230 A2 - Frigorifero Rocktrail - Manuale utente e istruzioni gratuiti

MANUALE UTENTE REK 230 A2 Rocktrail

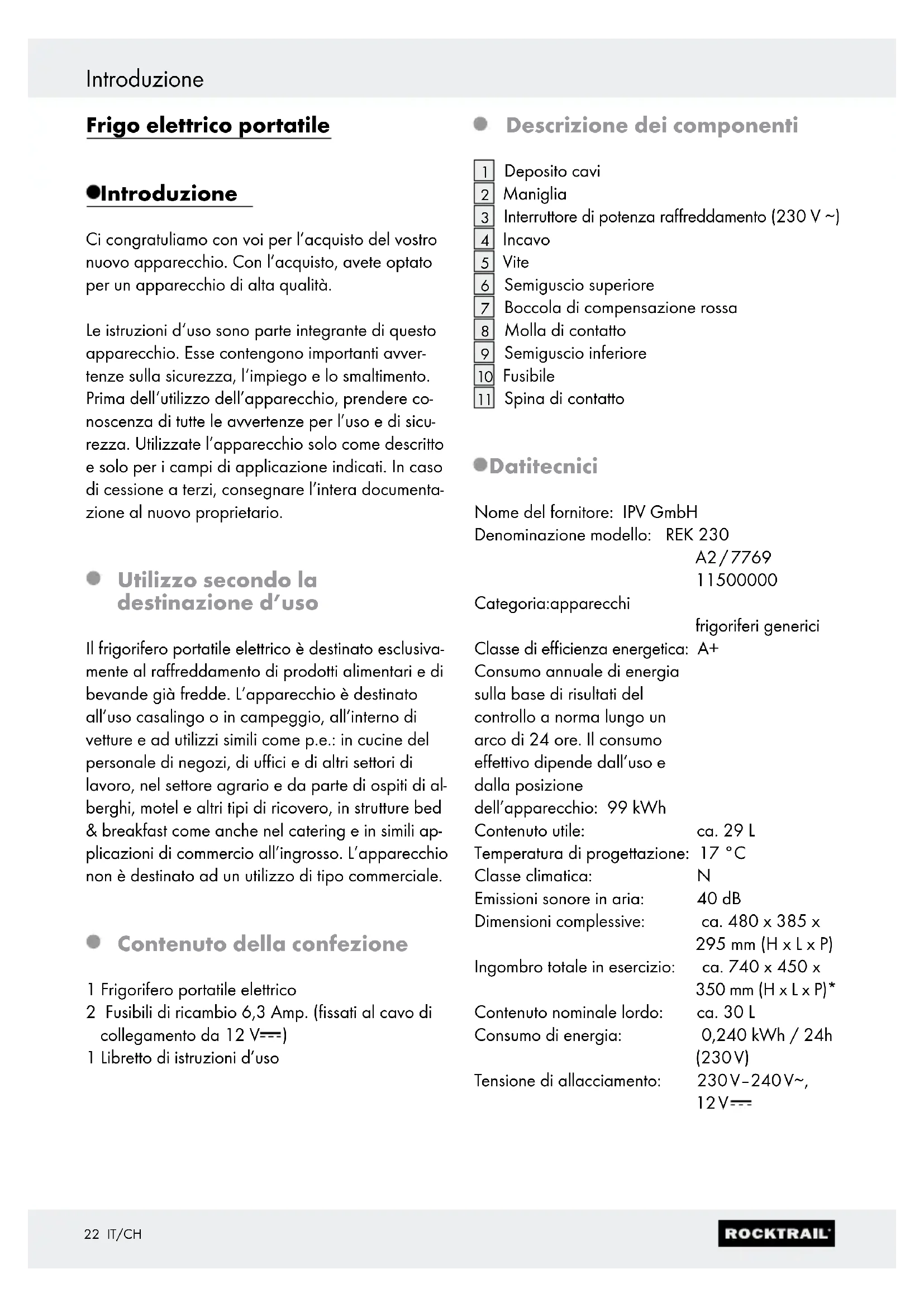

021 IT/CH Introduzione Utilizzo secondo la destinazione d’uso ......................................................................................... Pagina 22 Contenuto della confezione ........................................................................................................... Pagina 22 Descrizione dei componenti ........................................................................................................... Pagina 22 Dati tecnici ....................................................................................................................................... Pagina 22 Avvertenze generali di sicurezza Sicurezza durante l’uso dell’apparecchio ..................................................................................... Pagina 23 Avvertenze generali per l’uso .................................................................................. Pagina 24 Uso Funzionamento in esercizio 230 V in “modalità eco“ .................................................................. Pagina 24 Funzionamento in esercizio 12 V ................................................................................................... Pagina 25 Suggerimenti per un maggior potere refrigerante e per un maggiore risparmio energetico......................... Pagina 25 Sostituzione del fusibile da 12 V .............................................................................. Pagina 25 Possibili disturbi di funzionamento ....................................................................... Pagina 26 Pulizia e cura ............................................................................................................................ Pagina 26 Smaltimento .............................................................................................................................. Pagina 26 Garanzia Durata della garanzia e diritti legali di garanzia in caso di difetti.............................................. Pagina 27 Estensione della garanzia .............................................................................................................. Pagina 27 Disbrigo in caso di garanzia .......................................................................................................... Pagina 27 Assistenza ................................................................................................................................... Pagina 28 Indice22 IT/CH Introduzione Frigo elettrico portatile Introduzione Ci congratuliamo con voi per l’acquisto del vostro nuovo apparecchio. Con l’acquisto, avete optato per un apparecchio di alta qualità. Le istruzioni d‘uso sono parte integrante di questo apparecchio. Esse contengono importanti avver- tenze sulla sicurezza, l‘impiego e lo smaltimento. Prima dell‘utilizzo dell’apparecchio, prendere co- noscenza di tutte le avvertenze per l’uso e di sicu- rezza. Utilizzate l’apparecchio solo come descritto e solo per i campi di applicazione indicati. In caso di cessione a terzi, consegnare l’intera documenta- zione al nuovo proprietario. Utilizzo secondo la destinazione d’uso Il frigorifero portatile elettrico è destinato esclusiva- mente al raffreddamento di prodotti alimentari e di bevande già fredde. L’apparecchio è destinato all’uso casalingo o in campeggio, all’interno di vetture e ad utilizzi simili come p.e.: in cucine del personale di negozi, di uffici e di altri settori di lavoro, nel settore agrario e da parte di ospiti di al- berghi, motel e altri tipi di ricovero, in strutture bed & breakfast come anche nel catering e in simili ap- plicazioni di commercio all’ingrosso. L’apparecchio non è destinato ad un utilizzo di tipo commerciale. Contenuto della confezione 1 Frigorifero portatile elettrico 2 Fusibili di ricambio 6,3 Amp. (fissati al cavo di collegamento da 12 V

1 Libretto di istruzioni d’uso Descrizione dei componenti

Interruttore di potenza raffreddamento (230 V ∼)

Semiguscio superiore

Boccola di compensazione rossa

Semiguscio inferiore

Spina di contatto Dati tecnici Nome del fornitore: IPV GmbH Denominazione modello: REK 230 A2 / 7769

Categoria: apparecchi frigoriferi generici Classe di efficienza energetica: A+ Consumo annuale di energia sulla base di risultati del controllo a norma lungo un arco di 24 ore. Il consumo effettivo dipende dall’uso e dalla posizione dell’apparecchio: 99 kWh Contenuto utile: ca. 29 L Temperatura di progettazione: 17 °C Classe climatica: N Emissioni sonore in aria: 40 dB Dimensioni complessive: ca. 480 x 385 x 295 mm (H x L x P) Ingombro totale in esercizio: ca. 740 x 450 x 350 mm (H x L x P)* Contenuto nominale lordo: ca. 30 L Consumo di energia: 0,240 kWh / 24h (230 V) Tensione di allacciamento: 230 V–240 V∼, 12 V23 IT/CH Introduzione / Avvertenze generali di sicurezza Potenza: 70 W (a 230 V–240 V) 48 W (a 12 V) Classe di protezione: II / *Questo dato corrisponde al volume necessario per garantire una sufficiente circolazione d’aria e per permettere di accedere ai prodotti contenuti a coperchio aperto. Avvertenze generali di sicurezza PERICOLO DI DANNO MATERIALE! PERICOLO DI SURRISCALDAMENTO! Non fare funzionare l’apparecchio se esso è danneggiato. Senza la sorveglianza o la guida di una per- sona responsabile, questo apparecchio non deve essere utilizzato da persone non in pos- sesso della conoscenza e dell’esperienza necessarie per maneggiarlo, o le cui capacità corporali, sensoriali o intellettuali fossero limi- tate (ivi inclusi i bambini). Ciò ad eccezione che tali persone vengano supervisionate da una persona responsabile della loro sicurezza o che abbiano ricevuto da quest’ultima le istru- zioni su come usare l’apparecchio. I bambini devono essere sorvegliati affinché non giochino con l’apparecchio.

PRUDENZA! PERICOLO DI FOLGORA-

ZIONE! Non toccare le spine con mani bagnate o sudate.

PRUDENZA! PERICOLO DI FOLGORA-

ZIONE! Dei cavi di collegamento danneggiati rappresentano un rischio mortale per folgora- zione.

PRUDENZA! PERICOLO DI FOLGORA-

ZIONE! Prima di ogni pulizia e dopo ogni uso, estrarre il cavo di alimentazione dalla presa elettrica. Collegare l’apparecchio solo nella maniera seguente: – o con il cavo di alimentazione da 230 V contenuto nella fornitura ad una presa da 230 V ∼ (presa elettrica domestica) – o con il cavo di alimentazione da 12 V contenuto nella fornitura ad una presa da 12 V (accendisigari nella vettura o presa a 12 V) Lasciare eseguire riparazioni esclusivamente da personale qualificato. In caso di riparazioni eseguite in maniera errata, l’utilizzatore può essere esposto a gravi pericoli. Non staccare mai la spina dalla presa elettrica a 12 V o a 230 V tirando per il cavo di alimen- tazione. In caso contrario, pericolo di danneg- giamento del cavo di alimentazione. Non far funzionare l’apparecchio allacciandolo contemporaneamente ad entrambe le sorgenti di alimentazione elettrica. In caso contrario, pericolo di danno materiale. Sicurezza durante l’uso dell’apparecchio

PRUDENZA! PERICOLO DI FOLGORA-

ZIONE! Prima di mettere in funzione l’appa- recchio, fare attenzione che il cavo di alimentazione e la spina siano asciutti. PRUDENZA! PERICOLO DI INCENDIO! Non posizionare l’apparecchio nelle dirette vicinanze di fiamme aperte o di altre fonti di calore.

ATTENZIONE! PERICOLO DI SURRI-

SCALDAMENTO! Fare attenzione che le fessure di ventilazione sul lato superiore del coperchio dell’apparecchio non vengano co- perte e che il calore prodotto durante il funzio- namento possa essere smaltito in maniera sufficiente. Fare in modo che l’apparecchio sia posizionato a distanza sufficiente da pareti o da oggetti, in maniera che l’aria possa circolare liberamente. Proteggere l’apparecchio e i cavi di collega- mento da calore, pioggia o umidità o da altri tipi di danno. Dei cavi di collegamento dan- neggiati rappresentano un rischio mortale per folgorazione. Non riempire l’apparecchio direttamente con liquidi o con acqua. In caso contrario, potreb- bero conseguirne danni materiali.24 IT/CH Avvertenze generali di sicurezza / Avvertenze generali per l’uso / Uso Non immergere mai l’apparecchio in acqua. In caso contrario, possono conseguirne danni all’impianto elettrico. Durante il viaggio, non trasportare l’apparecchio nell’abitacolo della vettura. Durante il funzionamento a 12 V, fare sempre attenzione che la spina a 12 V sia sempre ben inserita nella presa dell’accendisigari e che la boccola non contenga sporcizia. In caso di contatto insufficiente fra la spina e la boccola, le vibrazioni della vettura possono fare in modo che l’alimentazione elettrica si accenda e si spenga a brevi intervalli. Ciò può causare il surriscaldamento. Il produttore non risponde per danni causati da un uso non conforme alla destinazione d’uso o da un uso errato. Avvertenze generali per l’uso Il frigorifero portatile elettrico non è idoneo all’uso continuato. Sul deflettore in alluminio può formarsi ghiaccio. Raccomandiamo di spe- gnere il frigorifero portatile elettrico dopo un periodo di funzionamento di 6 giorni. Dopo 2 ore è possibile rimettere in funzione il frigorifero portatile elettrico. Asciugare le superfici del prodotto contenuto in maniera da evitare la formazione di acqua di condensa. In caso di non utilizzo del frigorifero portatile elettrico, conservare i cavi di alimentazione nell’apposito vano nel coperchio del frigorifero portatile elettrico. Durante il funzionamento tramite una sorgente di corrente di 12 V, fare attenzione, in caso di frequente spegnimento e riaccensione del mo- tore della vettura, che l’alimentazione del frigo- rifero portatile elettrico non venga costantemente staccata. Fare inoltre attenzione che a motore spento la batteria può scaricarsi in maniera rapida. I due incavi

nel lato interno del coperchio possono essere utilizzati per conservare comuni bottiglie con un’altezza in piedi di max. 42 cm. Per evitare il congelamento dei prodotti conte- nuti durante il funzionamento a 12 V, il frigori- fero portatile elettrico non deve essere fatto funzionare a temperature esterne inferiori a 17 °C. Uso Prima della messa in funzione, raccomandiamo per motivi igienici di lavare il lato interno ed il lato esterno del frigorifero portatile elettrico con un panno umido (vedere anche il capitolo “Pulizia e cura”). Inoltre, non conservare al suo interno pro- dotti alimentari non confezionati. Piazzare il frigorifero portatile elettrico su di una superficie stabile e piana. I cavi di alimen- tazione sono fissati in maniera stabile al frigori- fero portatile elettrico e sono contenuti nel vano portacavi sul lato posteriore del coperchio. Dopo aver scelto la sorgente di corrente, colle- gare o il cavo di alimentazione da 12 V o il cavo da 230 V con la presa di corrente della sorgente di corrente selezionata. Il frigorifero portatile elettrico si mette immediatamente in funzione. Nota: Il coperchio, in posizione aperta, può es- sere arrestato in posizione tramite la maniglia ed un gancio sul lato interno del coperchio (vedere la figura A1). Funzionamento in esercizio 230 V in “modalità eco“ Durante il funzionamento a 230 V la potenza refri- gerante può essere regolata intervenendo sull’inter- ruttore di refrigerazione

sul lato anteriore del coperchio (vedere la figura B). Durante il funzionamento normale, il frigorifero portatile elettrico (interruttore di raffreddamento in posizione “eco“ (il piccolo puntino sul pomello gi- revole mostra in direzione “eco“) – vedi la figura B) funziona in maniera altamente efficiente dal punto25 IT/CH Uso / Suggerimenti per un maggior potere refrigerante ... / Sostituzione ... di vista del consumo energetico e ad una tempera- tura esterna di ca. 25 °C raggiunge una tempera- tura interna di ca. 14° – 17 °C. Ciò corrisponde ad un Delta T (Delta T = differenza fra temperatura esterna e temperatura interna) di ca. 8 – 11 °C. Il consumo di energia corrisponde alla classe di energia A+. Poiché la temperatura interna di un frigorifero por- tatile elettrico dipende dalla temperatura ambiente, il Delta T in “modalità eco“ corrisponde sempre a 8 – 11 °C anche ad altre temperature ambiente. Ruotando l’interruttore della potenza di raffredda- mento potete influire sulla temperatura interna: Ruotate l’interruttore di potenza di raffredda- mento in senso orario in direzione “MAX“. In tale maniera potete ottenere un valore di tem- peratura interna più basso (più fredda). Ruotate l’interruttore di potenza di raffredda- mento in senso antiorario i direzione “OFF“. Potete così ottenere un valore di temperatura interna maggiore (più caldo). Ruotate l’interruttore di potenza di raffredda- mento in posizione “OFF“. Così spegnete il frigorifero portatile elettrico. Nota: Se desiderate portare la potenza di raffred- damento ad un Delta T (Delta T = differenza fra temperatura esterna e temperatura interna) di sino a 17 °C ed ottenere in tale modo una temperatura interna ancora più bassa rispetto a quanto non sia possibile fare con la modalità “eco“, ruotate l’inter- ruttore di potenza di raffreddamento sulla posi- zione “MAX“. Vi preghiamo di osservare che in tal caso consumerete più energia rispetto al modo di funzionamento normale. Al termine della funzione 230 V staccate la spina di corrente dalla presa elettrica. Funzionamento in esercizio 12 V ATTENZIONE! Il regolatore di temperatura sul lato anteriore del coperchio è idoneo solo al funzionamento a 230 V e non funziona in modalità 12 V. Durante il funzionamento a 12 V il frigorifero portatile elettrico fornisce sempre una diffe- renza di temperatura di sino a 17 °C rispetto alla temperatura ambiente. La potenza refrige- rante non può essere variata tramite il regola- tore di temperatura sul lato anteriore del coperchio. Suggerimenti per un maggior potere refrigerante e per un maggiore risparmio energetico Scegliete un luogo di funzionamento ben aerato e protetto dai raggi solari. Inserite nel frigorifero portatile elettrico solo prodotti già freddi. Non aprite il frigorifero portatile elettrico per più di quanto strettamente necessario. Non lasciate il coperchio aperto più di quanto strettamente necessario. Fate attenzione a non riempire eccessivamente il frigorifero portatile in maniera che fra i pro- dotti contenuti possa circolare l’aria. Per ottenere il massimo risparmio energetico, si raccomanda, in caso di uso prolungato a 230 V, di selezionare il funzionamento normale (inter- ruttore della potenza di raffreddamento

posizione “Eco“). Sostituzione del fusibile da 12 V Vedere anche la figura C. Per la sostituzione del fusibile

ruotare dap- prima la boccola di compensazione rossa

dalla spina. Ruotare la vite

con un idoneo cacciavite a croce dal semiguscio superiore

Sollevare il semiguscio superiore dal semigu- scio inferiore

Nota: Durante la rimozione del fusibile, tenere ferma la molla di contatto

. In caso contra- rio, la molla di contatto potrebbe saltare fuori. Sollevare la spina di contatto

con atten- zione dal semiguscio. Ora è possibile estrarre il fusibile.26 IT/CH Sostituzione del fusibile ... / Possibili disturbi di ... / Pulizia e cura / Smaltimento Nota: Se il sottile collegamento metallico fra le due cappe di metallo dovesse essere inter- rotto, allora il fusibile è guasto e deve essere sostituito. Premere indietro la molla di contatto ed inserire il nuovo fusibile con premura nella scanalatura prevista. Ora inserire il bordo posteriore della spina di contatto sulla cappa metallica anteriore del fusibile. Rilasciando la molla di contatto, il fusibile e la spina di contatto vengono fissati nella scanalatura. Riavvitate insieme i due semigusci superiore ed inferiore, montate la boccola di compensazione rossa

e ruotatela saldamente in posizione. Ora la spina è di nuovo pronta all’uso. Possibili disturbi di funzionamento Controllate dapprima se avete osservato corretta- mente le avvertenze per l’uso del frigorifero portatile elettrico, e controllate anche: – Il cavo di alimentazione è collegato in maniera corretta o l’accendisigari della vostra vettura / la presa elettrica di casa funziona corretta- mente? – Avete posizionato il frigorifero portatile elettrico in maniera tale che l’aria possa circolare libe- ramente in maniera da garantire la ventilazione del gruppo frigorifero? – Il fusibile contenuto nella spina del cavo di alimentazione a 12 V è in ordine? – Controllate la posizione dell’interruttore di po- tenza di raffreddamento

sul lato anteriore del coperchio. Se non siete in grado di risolvere da soli il disturbo di funzionamento, contattate il nostro servizio di assistenza clienti (vedere al capitolo “Assistenza“). Pulizia e cura Per la pulizia, non usare detergenti abrasivi. In caso contrario, pericolo di danno materiale. Prima di procedere alla pulizia, estrarre il cavo di alimentazione dalla presa elettrica o dall’ac- cendisigari. In caso contrario sussiste il pericolo di folgorazione. Non pulire mai il frigorifero portatile elettrico sotto acqua corrente. In caso contrario, pos- sono conseguirne danni all’impianto elettrico. Prima della pulizia, staccare il coperchio della parte elettrica, sfilandolo e staccandolo tenen- dolo leggermente inclinato attraverso la sago- matura posteriore destra (vedere la figura A2). Per la pulizia del coperchio della parte elettrica, usare un panno asciutto. Per la pulizia della parte inferiore del frigorifero portatile elettrico usate un panno umido ed una soluzione saponata dolce. Risciacquate le parti lavate con acqua e detergente con dell’acqua fresca. Smaltimento Per la salvaguardia dell’ambiente, quando il vostro apparecchio non fun- ziona più, non gettatelo nei rifiuti dome- stici bensì conferitelo agli appositi centri raccolta. Potete informarvi sui luoghi di raccolta e i loro orari di apertura dall‘amministrazione competente. Non gettare apparecchi elettrici nella spazzatura domestica! Secondo la direttiva europea 2002 / 96 / CE rela- tiva agli apparecchi elettrici e la sua applicazione nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e conferiti al riciclaggio in modo non dannoso per l’ambiente. Informazioni sulle possibilità di smaltimento di ap- parecchi giunti al termine della loro vita utile sono disponibili presso le amministrazioni comunali.27 IT/CH Garanzia Garanzia Spettabile cliente, Questo apparecchio è garantito per 3 anni a partire dalla data di acquisto. In caso di difetti del presente apparecchio, godete di diritti legali nei confronti della parte venditrice. Questi diritti legali non ven- gono limitati in alcun modo dalla garanzia di se- guito riportata. Condizioni di garanzia: Il termine di garanzia ha inizio a partire dalla data di acquisto. Vi preghiamo di conservare con pre- mura lo scontrino di cassa originale. Questo docu- mento servirà a documentare l’avvenuto acquisto. Se entro 3 anni dalla data di acquisto di questo apparecchio dovesse presentarsi un difetto di mate- riale o di fabbricazione, l’apparecchio verrà ripa- rato o sostituito a nostra discrezione da parte nostra. Questa prestazione di garanzia presuppone che entro il termine di 3 anni vengano presentati sia l’apparecchio che lo scontrino di acquisto accom- pagnati da una breve descrizione del difetto e della data in cui esso si è presentato. Se il difetto dovesse essere coperto dalla nostra garanzia, ottenete un apparecchio riparato o un apparecchio nuovo. Con la riparazione o la sosti- tuzione dell’apparecchio non ha inizio nessun nuovo periodo di garanzia. Durata della garanzia e diritti legali di garanzia in caso di difetti Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite e riparate. I danni o i difetti eventualmente già presenti al momento dell’acquisto devono essere segnalati immediata- mente dopo lo sconfezionamento del prodotto. Le riparazioni effettuate dopo la scadenza del pe- riodo di garanzia sono a pagamento. Estensione della garanzia L’apparecchio è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. Questa garanzia non si applica su parti del prodotto espo- ste a normale usura e da considerare dunque pezzi di consumo oppure in caso di danni di parti fragili, come p.e. interruttori e pulsanti. Questa garanzia decade se l’apparecchio viene danneggiato, non usato o non manutenuto in ma- niera corretta. Per un uso corretto dell’apparecchio, tutte le istruzioni contenute nelle istruzioni per l’uso devono essere assolutamente rispettate. Evitare assolutamente destinazioni d’uso e azioni da cui nelle istruzioni per l’uso si fa esplicito avviso o esplicitamente sconsigliate. L’apparecchio è destinato esclusivamente all’uso domestico e non a quello commerciale. La garan- zia decade in caso di impiego improprio o mano- missione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Disbrigo in caso di garanzia Per garantire un rapido disbrigo del vostro caso, si prega di osservare le seguenti indicazioni: – Per qualsiasi eventuale richiesta, tenere a por- tata di mano lo scontrino ed il numero d’articolo (p.e. IAN 12345) come prova di acquisto. – Il numero d’articolo può essere dedotto dalla targhetta o dal frontespizio delle vostre istru- zioni. – Se si dovessero presentare errori di funziona- mento o altri difetti, contattare dapprima telefo- nicamente il reparto di assistenza di seguito riportato o telefonicamente, o per E-Mail. Le spedizioni di ritorno non preannunciate non possono essere elaborate. – Un apparecchio registrato come guasto può essere spedito a nostre28 IT/CH Garanzia / Assistenza spese all’indirizzo comunicatovi del servizio di assistenza, allegando lo scontrino di acquisto ed indicando il guasto e quando esso si è pre- sentato. In caso di reclamo, spedire solo il coperchio della parte elettrica del frigorifero portatile elettrico all’indirizzo del nostro servizio di assistenza. Assistenza Hotline Assistenza: IT: 030 7400 200 CH: +49 180 5 88 07 77 10 E-Mail: service@ipv-hungen.de Web: www.ipv-service.de Si prega di osservare che il seguente indirizzo non è un indirizzo di assistenza. Contattate dapprima il punto di assistenza sopra citato. IPV – Inheidener Produktions- und Vertriebsgesellschaft mbH EZetilstraße 1 D-35410 Hungen-Inheiden, Germany
