Tipo di prodotto	Macchina da caffè
Marca	Caffitaly
Modello	S04
Dimensioni (L x P x A)	170 x 260 x 320 mm
Peso	Circa 4 kg
Pressione	15 bar max
Livello sonoro	< 70 dB A
Capacità serbatoio acqua	1,2 L
Temperatura d'uso	10°C a 40°C
Tipo di caffè	Capsule Caffitaly esclusivamente
Funzioni caffè	Espresso, caffè lungo, caffè filtro
Altre bevande	Tè, camomilla, cacao, orzo
Programmazione quantità caffè	Sì, fino a 250 ml per tasto
Regolazione altezza tazza	Griglia girevole per tazze grandi/piccole
Decalcificazione	Programma automatico con spia arancione
Pulizia	Risciacquo manuale, vassoio raccogligocce e serbatoio capsule rimovibili
Indicatore livello acqua	Spia rossa + segnale acustico
Sicurezza	Arresto se maniglia aperta durante l'erogazione
Materiali	Conformi UE 1935/2004 per contatto alimentare
Alimentazione	Vedere targhetta sotto l'apparecchio

Domande frequenti - S04 Caffitaly

Come utilizzare la macchina per la prima volta?

Riempire il serbatoio con acqua fresca non gassata. Collegare e accendere l'apparecchio. Posizionare un grande contenitore sotto l'erogatore e premere uno dei tasti caffè per caricare il circuito idraulico. Attendere il riscaldamento quindi effettuare due risciacqui con il tasto caffè filtro prima del primo utilizzo.

Cosa fare se il caffè non esce?

Controllare il serbatoio dell'acqua: se è vuoto, la spia multifunzione lampeggia in ROSSO. Riempire con acqua fresca e premere un tasto caffè per effettuare il caricamento del circuito.

Come regolare la quantità di caffè erogata?

Posizionare una tazza sotto l'erogatore. Premere il tasto caffè desiderato e tenerlo premuto. Rilasciare quando la quantità desiderata è raggiunta. La macchina memorizza questa quantità fino a un massimo di 250 ml.

Come pulire la macchina quotidianamente?

Svuotare e risciacquare il vassoio raccogligocce e il serbatoio capsule usate. Pulire la superficie esterna con un panno morbido e un detergente neutro. Non utilizzare getti d'acqua e non lavare le parti in plastica in lavastoviglie.

Quando e come decalcificare la macchina?

Quando la spia di decalcificazione lampeggia in ARANCIONE e si sentono 3 segnali acustici, si consiglia di decalcificare. Utilizzare un decalcificante adatto (raccomandato Caffitaly). Seguire la procedura del manuale: spegnere la macchina, riempire il serbatoio con la soluzione, tenere premuti i tasti Espresso e Caffè lungo mentre si accende l'apparecchio, quindi avviare il ciclo. La decalcificazione dura circa 45 minuti con pausa.

Perché la maniglia non si chiude?

Ciò può indicare che il serbatoio capsule usate è pieno o che una capsula è bloccata. Svuotare il serbatoio e rimuovere la capsula usata. Se il problema persiste, contattare un centro assistenza autorizzato.

Posso utilizzare capsule diverse da quelle Caffitaly?

No, utilizzare esclusivamente capsule specifiche per il sistema Caffitaly. L'uso di altre capsule può danneggiare la macchina e annullare la garanzia.

Come preparare un'altra bevanda come il tè?

Inserire la capsula di tè nell'alloggiamento, chiudere la maniglia e premere il tasto Caffè filtro. Per le bevande a base di orzo o cacao, utilizzare i tasti Espresso o Caffè lungo in base alla quantità desiderata.

Cosa significano le spie e i segnali acustici?

Spia multifunzione rossa: serbatoio acqua vuoto. Spia decalcificazione arancione: necessità di decalcificazione. Spia rossa lampeggiante: maniglia aperta durante l'erogazione. I segnali acustici accompagnano queste allerte (3 bip per acqua vuota o decalcificazione, intermittente per maniglia aperta).

Come svuotare il serbatoio capsule usate?

Estrarre il vassoio raccogligocce e il serbatoio capsule usate. Sollevare il serbatoio, svuotarlo e risciacquarlo con acqua fresca. Rimetterlo in posizione con il vassoio raccogligocce.

MANUALE UTENTE S04 Caffitaly

Uso conforme alla destinazione 3
3
Il vosto contatto Caffitaly System 3
Avverenze di sicurezza 4
Istruzioni per l'uso e lo smaltimento 5
Descrizione componenti macchina 6

Installazione

Al primo utilizzato o dopo un lungo periodo d'inutilizzo 7
Accendere l'apparecchio 8
Segnalazioni generali di funzionamento 9
Regolazione altezza tazza/tazzina 11

Erogazione prodotto

Erogazione caffe 12
Erogazione di altre bevande 13
Programmazione quantità caffe in tazza 14

Pulizia e manutenzione

Pulizia giornaliera 15
9 Decalcificazione 16

Varie

10 Soluzione dei problemi 20
11 Dati tecnici 20

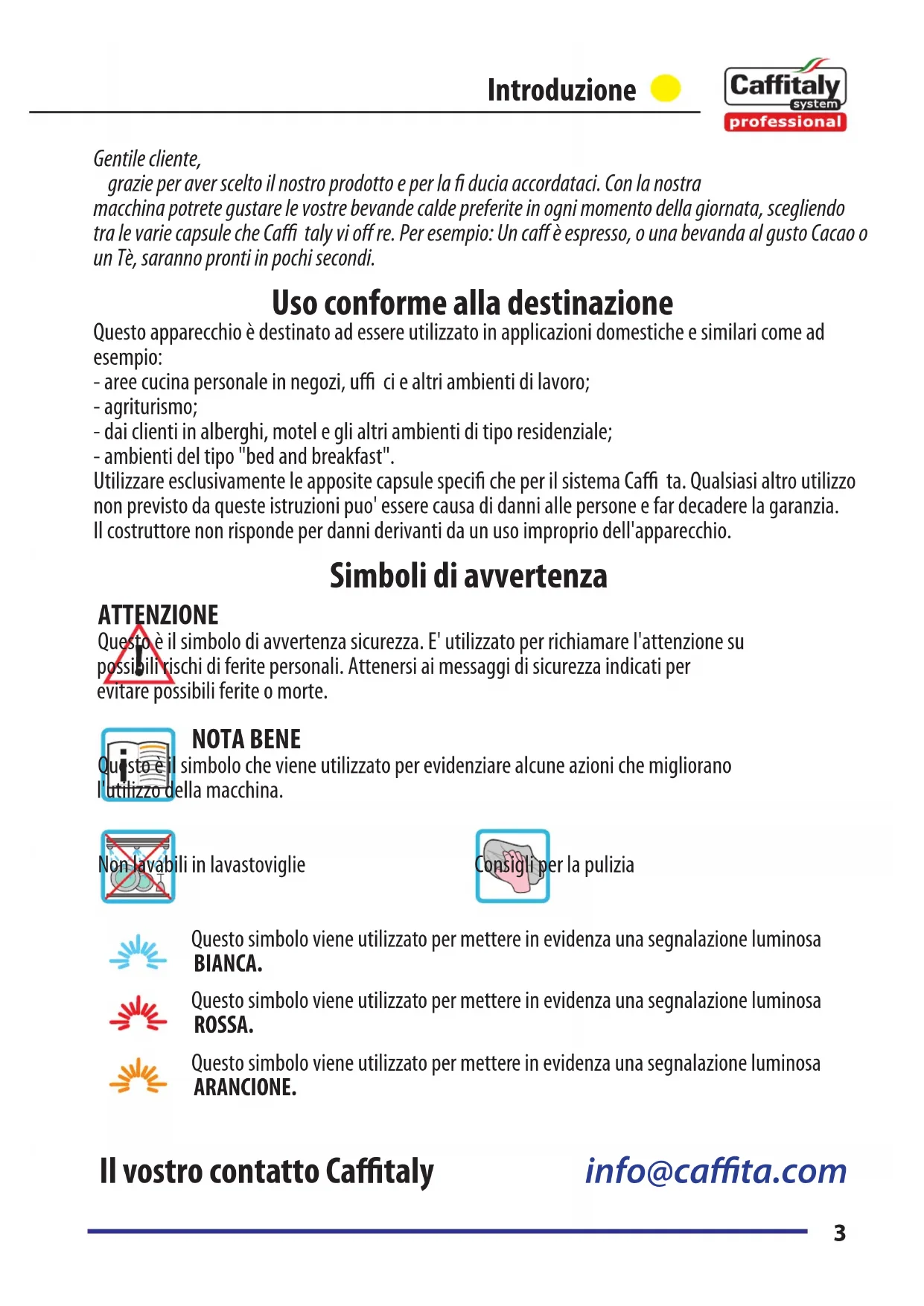

Gentile cliente,

grzie per aver scelto il nostro prodotto e per la fi ducia accordataci. Con la nostra macchina potrete gustare le vostre bevande calde preferite in agli momento della giornata, scegliendo tra le varie capsule che Caffi taly vi off re. Per esempio: Un caffe è expressive, o una bevanda al gusto Cacao o un Te, saranno pronti in pochi secondi.

Uso conforme alla destinazione

Questo appearecchio è destinato ad essere utilizzato in applicazioni domestiche e similari come ad esempio:

• aree cucina personale in negozi, uffi ci e altri ambienti di lavoro;
• agriturismo;
• dai clienti in alberghi, motel e gli altri ambienti di tipo residenziale;
• ambienti del tipo "bed and breakfast".

Utilizzare escludamente le apposite capsule specifici che per il systema Caffi ta. Qualsiasi altri utilizzato non previsto da queste istruzioni puo' essere causa di anni alle persone e far decadere la garanzia. Il costruttore non risponde per anni derivanti da un uso improprio dell'apparecchio.

Simboli di avventenza

ATTENZIONE

Questo è il symbolo di avventenza sicurezza. E'utilizzato per richiamare l'attenzione su possibili rischi di ferite personali. Attenersi ai messaggi di sicurezza indicati per evitare possibili ferite o morte.

NOTABENE

simbolo che viene utilizzato per evidenze alcune azioni che migliorano alla macchina.

ili in lavastoviglie

er la pulizia

Questo significato viene utilizzato per mettere in evidenza una segnalazione luminosa BIANCA.

Questo significato viene utilizzato per mettere in evidenza una segnalazione luminosa ROSSA.

Questo significato viene utilizzato per mettere in evidenza una segnalazione luminosa ARANCIONE.

Il vostro contatto Caffitaly

[e-mail]

Avverenze di sicurezza

Leggere con attenzione le seguenti istruzioni! Evitereteosi' rischi di infortuni e danni all'apparecchio.

• Dopo aver molto l'imballaggio, assicuratevi dell'integrità dell'apparecchio. In caso di presenza di danni, o al primo segnale di difettosità (rumori o odori insoliti), o per qualsiasi problema riscontrato all'interno dell'apparecchio, non utilizzato e rivolgersi ad un Centro Assistenza Autorizzato.
• Gli elementi dell'imballaggio (sacchetti in plastica, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
• Utilizzare l'apparecchio solo se il cavo di alimentazione è intatto. Per la sostituzione del cavo, se danneggiato, rivolgersi esclusivamente ad un Centro Assistenza Autorizzato. Pericolò di morte per scosse elettriche.
• Conservare ed utilizzato l'apparecchio solo in locali interni. Assicurarsi che gli elementi elettrici, spine e cavi siano asciutti. Mai immergere l'apparecchio. Proteggere l'apparecchio da schizzi o gocciolamenti. Elettricità e acqua insieme provocano pericolo di morte per scariche elettriche.
• Collegare l'apparecchio solo a prese di corrente a norma di legge. Assicurarsi che la tension della rete elettrica corrisponda a quella indicata nella targhetto dati sul fondo dell'apparecchio.
• Il piano sul quale viene installata la macchina deve essere livellato, solido, fermo e resistente al calore; il piano d'appoggio non deve superare i 2^ d'inclinazione.
  Non consentire l'uso dell'apparecchio a persona (anche bambini) con ridotte capacità psico-fi sico-sensoriali, o con esperienza e conoscenze insuffi cientsi, a meno che non siano attendamente sorvegliate e struite da una persona responsabile della loro incolumità. Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio!
• Non lasciare il cavo di alimentazione vicino a superfici calde, a spigoli o oggetti taglienti.
• Mai mettere le mani dentro il vano portacapsule. Pericolo di lesioni
• Richiudere sempre la leva. Mai après la leva quando l'apparecchio é in funzione.

• Mai rimuovere parti della macchina. Non inserire alcun oggetto nelle aperture. Questo potrebbe causare scosse elettriche! Qualsiasi intervento non illustrato in queste istruzioni delve essere eseguito solo da un Centro Assistenza Autorizzato!
  Non staccare il cavo di alimentazione tirandolo, ma estrarre la spina per evitare danni alla presa

• Procedure con la decalcifi cazione ad intervalli regolari, come indicato dalle istruzioni. In caso contrario l'apparecchio potrebbe danneggiarsi e potrebbe provocare danni alla salute.

• Pulire scrupolosamente e regolarmente l'apparecchio. Il deposito che si create in caso di mancata pulizia, potrebbe essere dannoso per la salute. Scollegare l'apparecchio e lasciarlo raff reddare prima di procedere alla pulizia.
• Nel caso si preveda di non utilizzato l'apparecchio per lunghi periodi (vacanze, ecc.), scollegare la spina alla presa elettrica.

Istruzioni per l'uso e lo smaltimento

L'apparecchio è costruito con materiali di alta qualità che possono essere riutilizzati o riciclati. Smaltire l'apparecchio in un apposto centro di raccolta.

Per escludere qualsiasi abuso e pericoli coinvolti, fate in modo che la macchina non sua collagenabile alla rete elettrica prima di consegnarlo al servizio rottamazione. A quello scopo scollegare l'apparecchio alla presa di corrente staccando la spina, e tagliare il cavo alimentazione il piu' vicino possibile alla macchina.

Avvertenze per il corretto smaltimento del prodotto ai sensi della direttiva europea 2002/96/EC e del Decreto Legislativo n. 151 del 25 Luglio 2005. Alla fi ne della sua vita utile il prodotto non deve esser smaltito insieme ai rifi uti urbani. Può essere consegnato presso gli appositi centri di raccolta diff erenziata predisisti dalle amministrazioni comunali,oppure presso i rivenditori che fornisceono quello servizio. Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute derivanti da un suo smaltimento inadequato e permette di recuperare i materiali di cui è composto al fi ne di ottener e un importante risparmio di energia e di risorse. Per rimarcare I'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contentitore barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste alla normativa vigente. L'imballo è in materiale riciclabile. Rivolgersi alle autorità competenti per informazioni relative alla normativa locale.

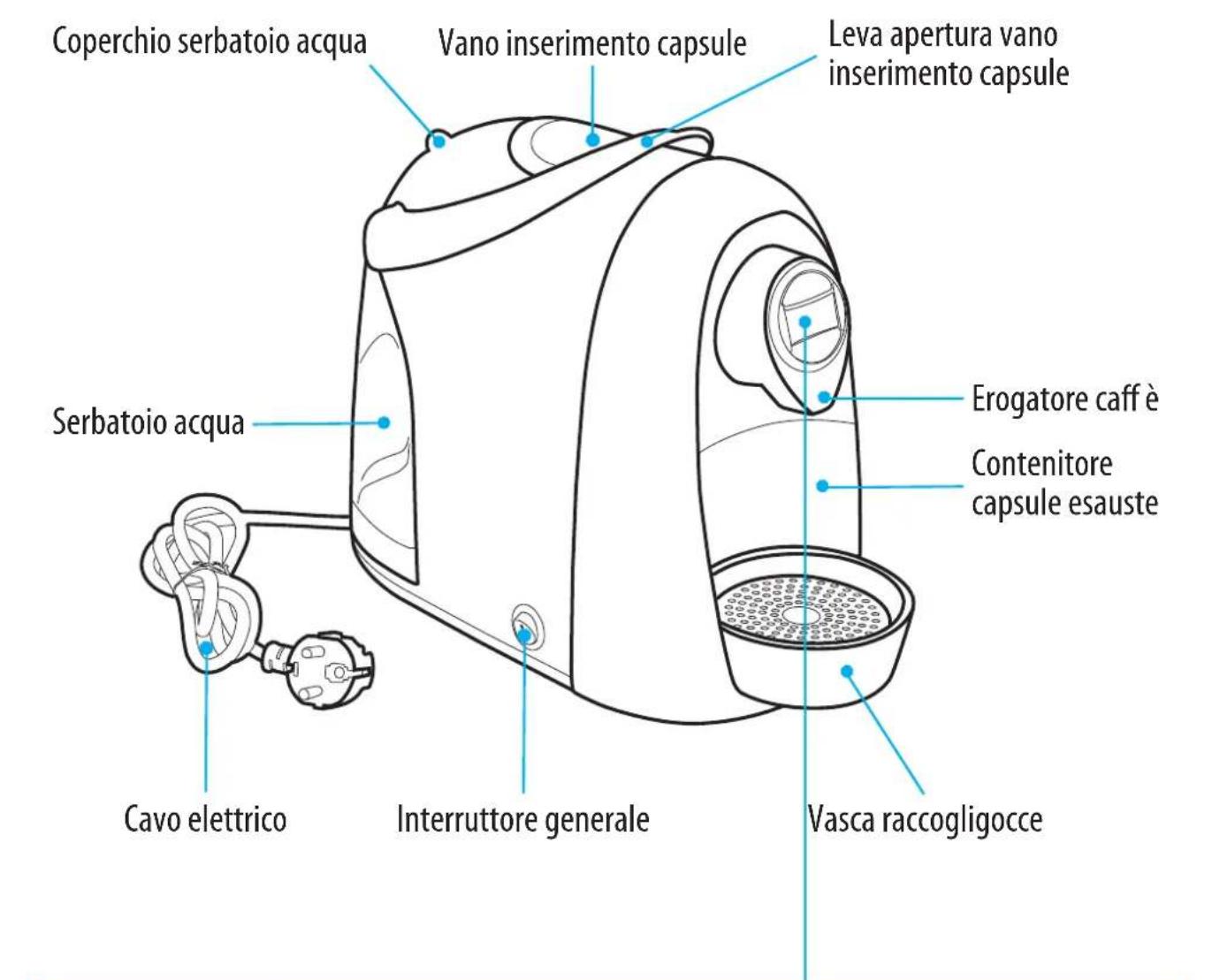

Descrizione componenti macchina

Riempire il serbatoio con acqua fresca (non gasata).

Inserire la spina nella presa di corrente e accendere l'apparecchio.

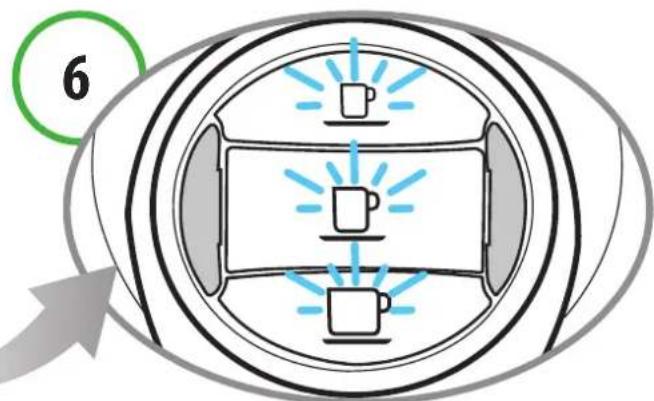

I tasti (espresso, caffe lungo e caffe è filtro) e la spia multifunzione lampeggiano contemporaneamente.

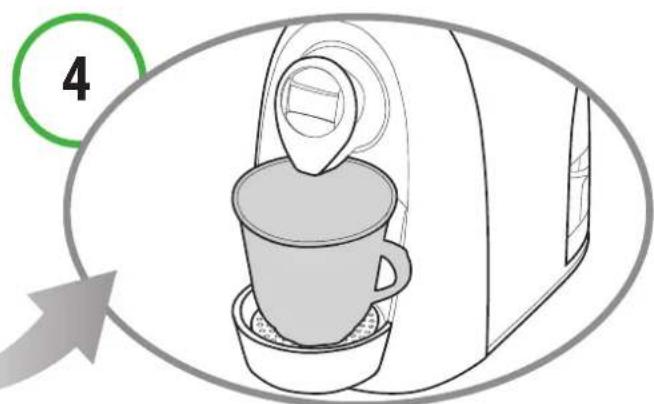

Posizione are un contentatore capiente sotto all'erogatore.

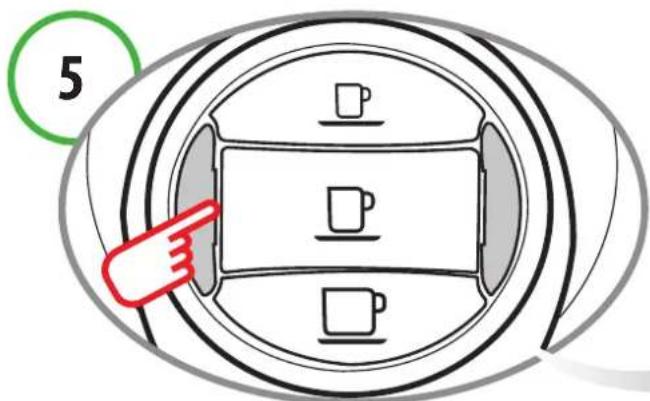

Premere uno dei tasti caffe (espresso, caffe lungo o caffe filtrò). Attendere che la macchina termini il ciclo di caricamento del circuito idraulico. La spia multifunzione si spegne.

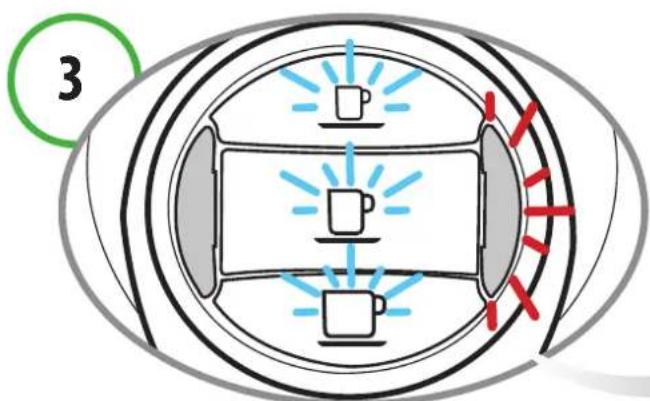

I tasti (espresso, caffe lungo e caffehetto) lampeggiano contemporaneamente; la macchina è in fase di riscaldamento.

NOTABENE:

Nel caso in cui al termine del caricamento, i tasti caffe e la spia multifunzione continuino a lampeggiare, ripetere le operazioni del punto 5.

Quando i tasti (espresso, caffe lungo e caffe filtro) si accendono in modo fi sso, eff ettuare due risciacqui, premendo il tastingo caffe filtrlo. Attendere che la machina termini il ciclo di risciacquo.

Al termine dell'operazione vuotare il cassetto capsule ESAuste dall'acqua.

2 Accendere l'apparecchio

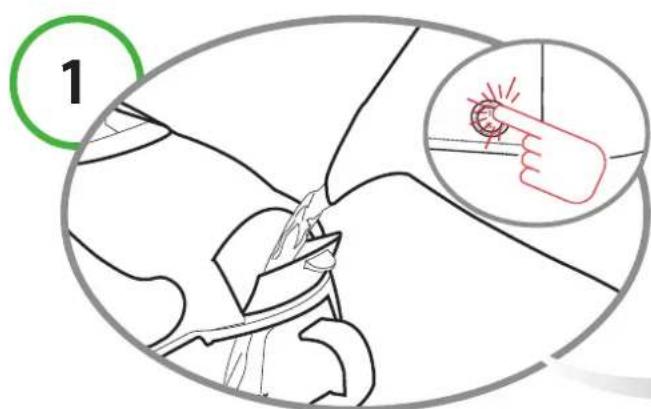

Riempire il serbatoio con acqua fresca (non gasata). Accendere l'apparecchio.

I tasti (espresso, caffe lungo e caffehetto) lampeggiano contemporaneamente; la macchina è in fase di riscaldamento. Quando i tasti restano accesi in modo fi sso, la macchina è pronta per l'utilizzo.

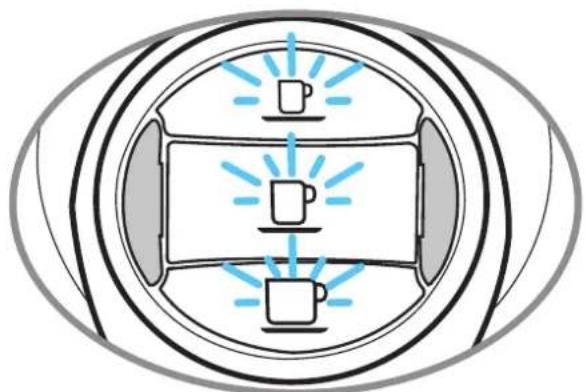

Segnale Decalcificazione Riscaldamento

Quando la spia decalcificazione lampeggia in colore ARANCIONE e la macchinaemette 3 segnali sonori, si consiglia di eseguire il ciclo di declacificazione (Vedere cap. 9).

I tasti (espresso, caffe lungo e caffehetto) lampeggiano contemporaneamente.

Quando si esaurisce l'acqua durante il funzionamento

1

Quando la spia multifunzione lampeggia in colore ROSSO e la macchina emette 3 segnali sonori iniziali e successivement uno ad intermittenza, il serbatoio acqua è vuoto.

2

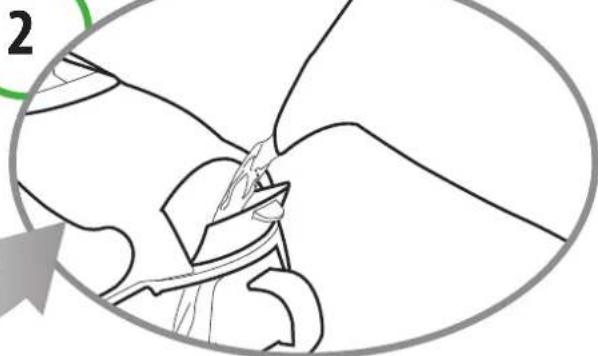

Riempire il serbatoio con acqua fresca (non gassata).

3

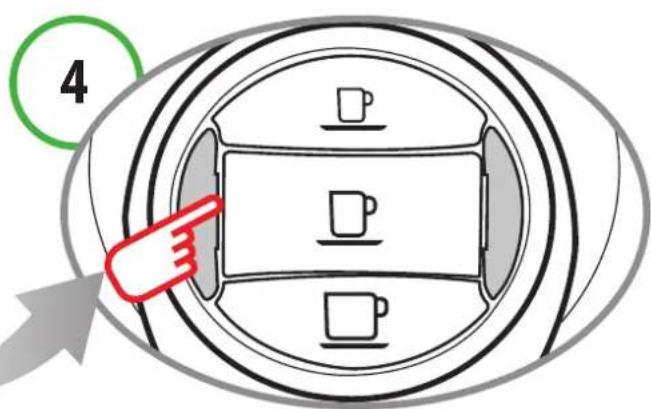

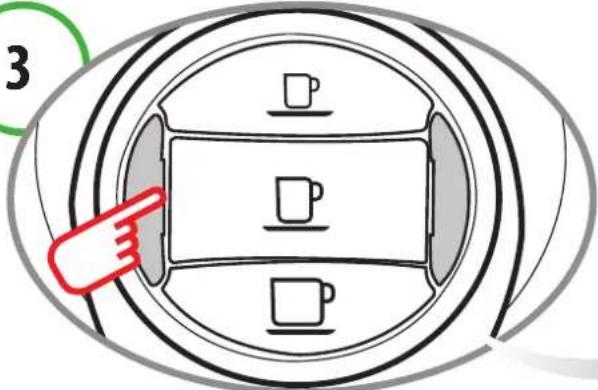

Premere uno dei tasti del caffe (espresso, caffe lungo o caffehetto). Attendere che la macchina termini il ciclo di caricamento del circuito idraulico.

4

Quando i tasti restano accesi in modo fi sso, la macchina è pronta per l'utilizzo.

Se viene sollevata la leva

ATTENZIONE!
Sollevando in maniera inopportuna la leva durante l'erogazione di un prodotto, si puo' aver e l'emissione di brevi spruzzi di acqua calda. Pericolo di usstioni!

Se la leva viene sollevata durante l'erogazione di un prodotto.

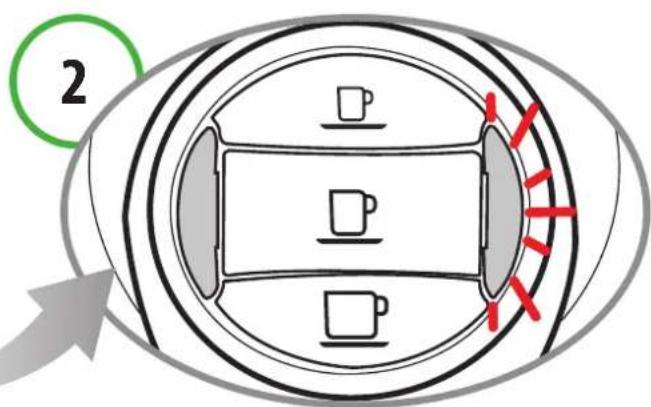

La spia multifunzione lampeggia in colore ROSSO e viene emesso un segnale sonoro intermittente. L'erogazioneiene interrotta immediatamente.

Chiudere la leva Premere un tasting per resettar l'allarme. La macchina è pronta per l'utilizzo.

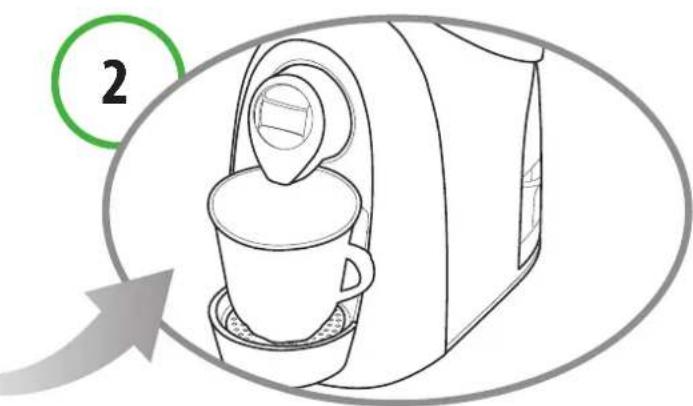

La macchina può essere regolata per consentire il corretto utilizzato delle tazze o delle tazzine.

Inizialmente la macchina è predisposta per l'utilizzo di tazze grandi o mug.

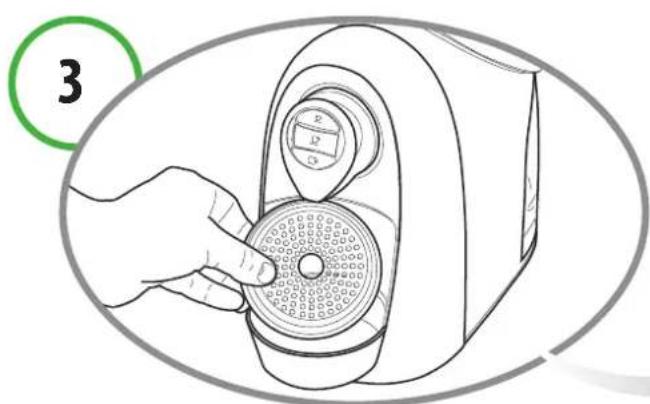

Per l'utilizzo delle tazzine, si deve sollevare e ruotare la griglia presente sulla vasca raccogligocce.

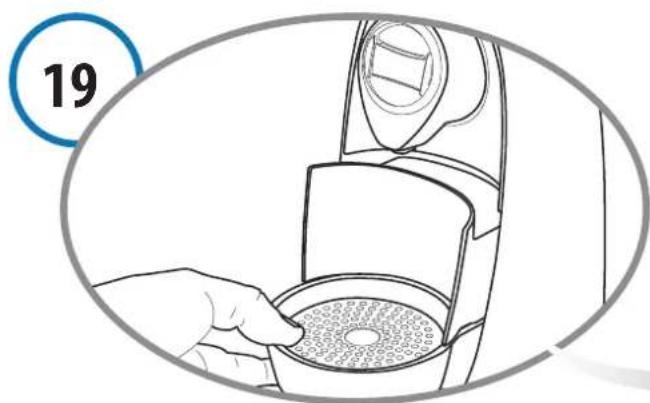

La griglia deve essere posizionata sulla vasca raccogligocce ruotata.

In questo modo si possono utilizzato le tazzine ottenden lo miglior risultato.

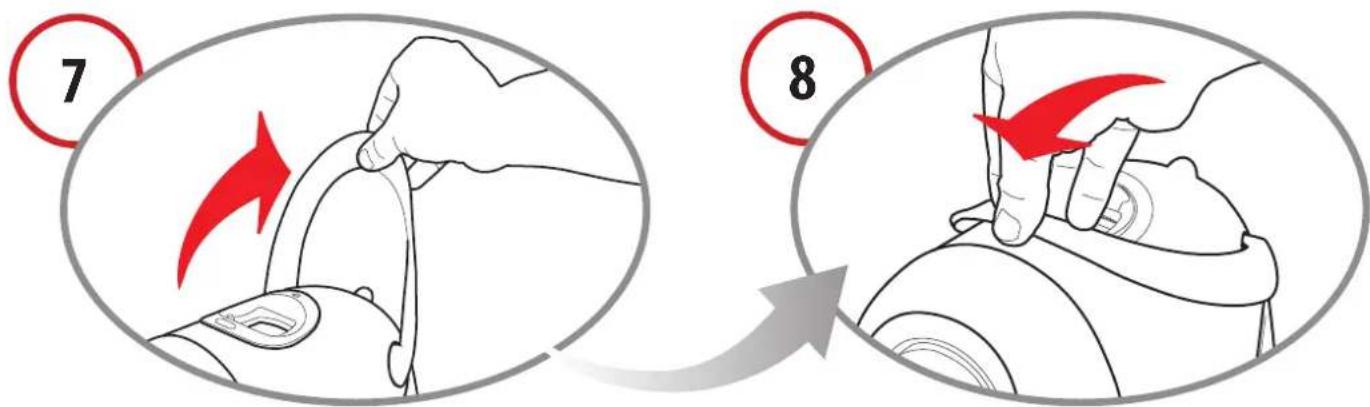

Sollevare la leva per aprire il vano inserimento capsula.

Inserire la caspula spingendola all'interno con una leggera pressione.

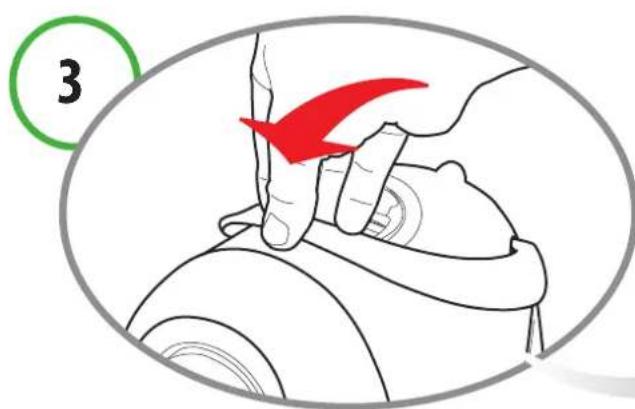

Chiudere la leva con decisione.

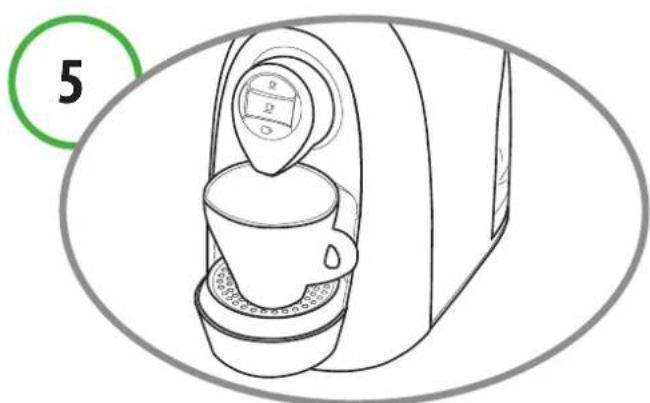

Mettere una tazza o tazzina sotto l'erogatore caffe.

Premere una volta sola il tasting del caffe è desiderato.

Il tasto del caffe è selezionato lampeggia.
L'erogazione si ferma quando viene raggiunta la quantità programmata e la macchina emette un segnale sonoro.

Sollevare la leva per espellere la capsula che cade nell'apposto contentitore.

Chiudere la leva.

NOTABENE:

Le quantità di caffe erogato si possono ri-programmare a piacimento secondo i gusti personali e secondo le dimensioni delle tazze o tazzine utilizzate. Per ri-programmare consultare il capitolo 7.

Erogazione di altri bevande

Sono disponibili capsule per preparare bevande a base di the, camomilla, caffe fatto, ecc. Per il loro impiego procedere come indicato nel precedente capitolo; giunti al punto 5 premere il tasto "Caff è fatto"

Per preparare bevande utilizzato capsule di orzo, bevande al cacao, ecc.. procedere come indicato nel precedente capitolo; giunti al punto 5 premere il tasto "Espresso o Caffè lungo" a seconda delle quantità desiderate.

NOTABENE:

Nel circuito della macchina possono rimanere trace del prodotto appena erogato. Per salvaguardare al massimo il gusto della bevanda è consigliabile, quando si passa da un prodotto all'alto, procedere ad un breve risciacquo; il risciacquo si esegue erogando un caffe èswana aver inserto la capsula.

7 Programmazione quantità caffe in tazza

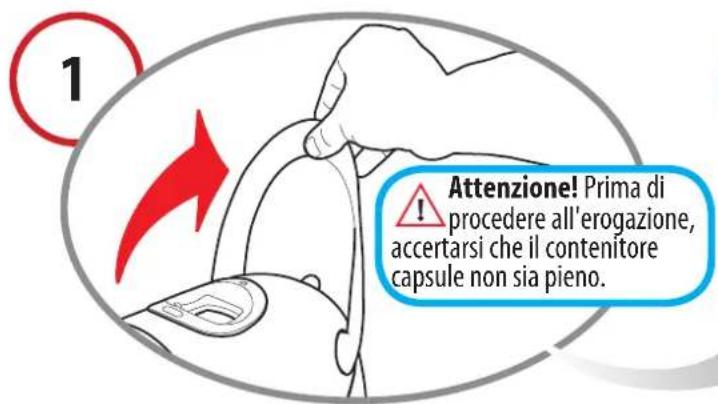

Sollevare la leva per aprire il vano inserimento capsula.

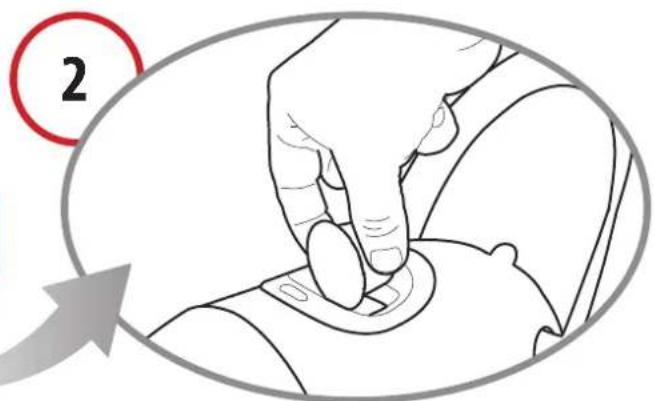

Inserire la caspula spingendola all'interno con una leggera pressione.

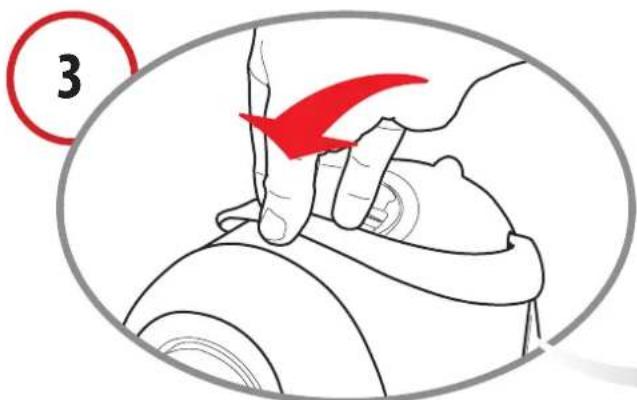

Chiudere la leva con decisione.

Mettere una tazza o tazzina sotto l'erogatore caffe.

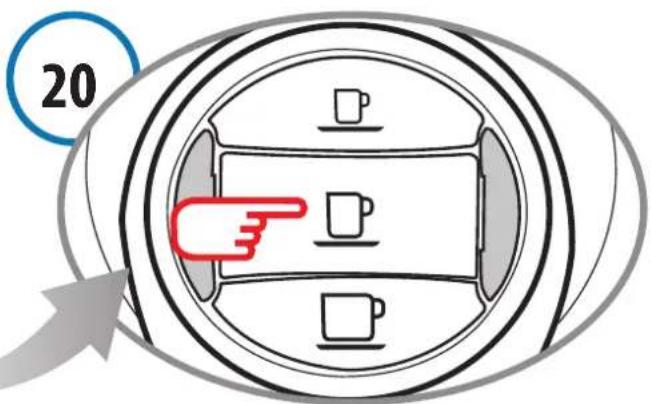

Premere il tasto del caffe è desiderato e mantenerlo premuto.

Quando avete raggiunto la quantità di caffe è desiderata in tazza, rilasciare il tasto. Ora il tasto è programmato. Per ri-programmare il tasto appena programmatico o programmare un altro tasto ripetere le operazioni. La quantità di caffe è erogato, puo' essere programmata fi no a un massimo di 250ml.

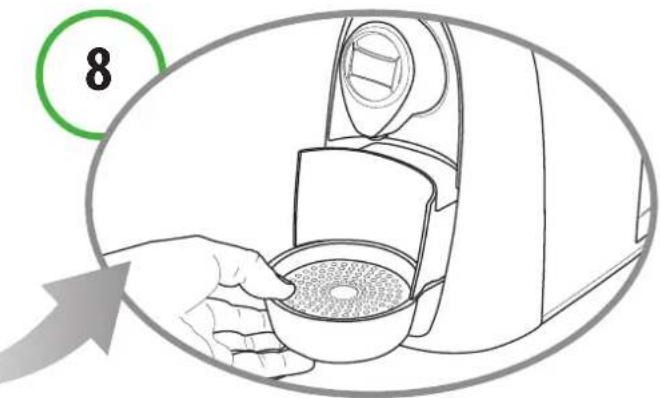

Estrarre la vasca raccogli gocce e il cassetto porta capsule usate.

Sollevare il cassetto raccogli capsule; vuotarlo e risciacquarlo.

Rimuovere la griglia. Vuotare la vasca raccogli gocce e risciacquarla con acqua fresca..

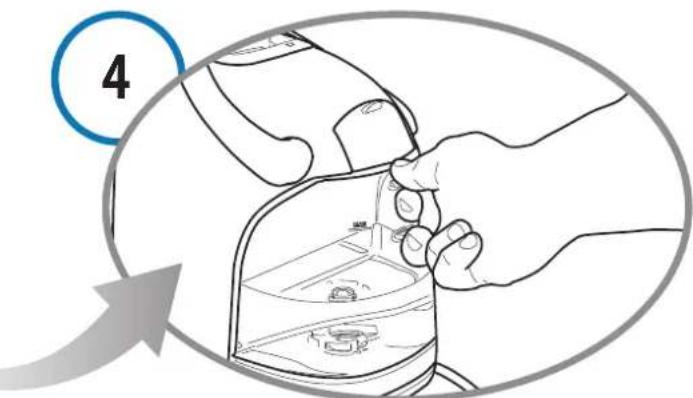

Rimuovere il serbatoio acqua. Svuotare e risciacquare il serbatoio. Il serbatoio NON deve essere lavato in lavastoviglie.

Per pulire la superficie dell'apparecchio utilizzare un panno morbido e un detergente neutro. Non usare getti d'acqua per la pulizia dell'apparecchio.

I componenti in plastica della macchina non possono essere lavati in lavastoviglie.

Quando la spia decalcificazione lampeggia in colore ARANCIONe e la macchinaemette 3 segnali sonori, si consiglia di eseguire il ciclo di declacifi cazione (Vedere cap. 9).

La macchina è dotata di un avanzato programma che verifi ca quanta acqua viene utilizzata per l'erogazione dei prodotti. Questa misurazione consente di dare indicazioni all'utilizzatore su quando la macchina necessita di un ciclo di decalcifi cazione. Leindicazioni specifici che vengono trattate nel capitolo 3.

Leggere con ATTENZIONE le precauzioni d'uso presenti sulla confezione del decalcifi cante. Evitare il contatto con gli occhi, la pelle e le superfici della macchina.

Durante la decalcifi cazione non spegnere la macchina e non sollevare la leva.

Deve essere presente una persona durante l'opération.

Non usare aceto: puo'danneggiare la Vostra macchina!

Si raccomanda d'utilizzare il decalcifi cante Caffi ta System, che è stato studiato per rispetto le caratteristiche tecniche della macchina, in pieno rispetto della sicurezza per il consumatore. La soluzione decalcifi cante deve essere smaltita secondo quando previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo.

Spagnere la macchina. Svuotare e risciacquare il contentatore capsule
esauste e la vasca raccogli gocce.

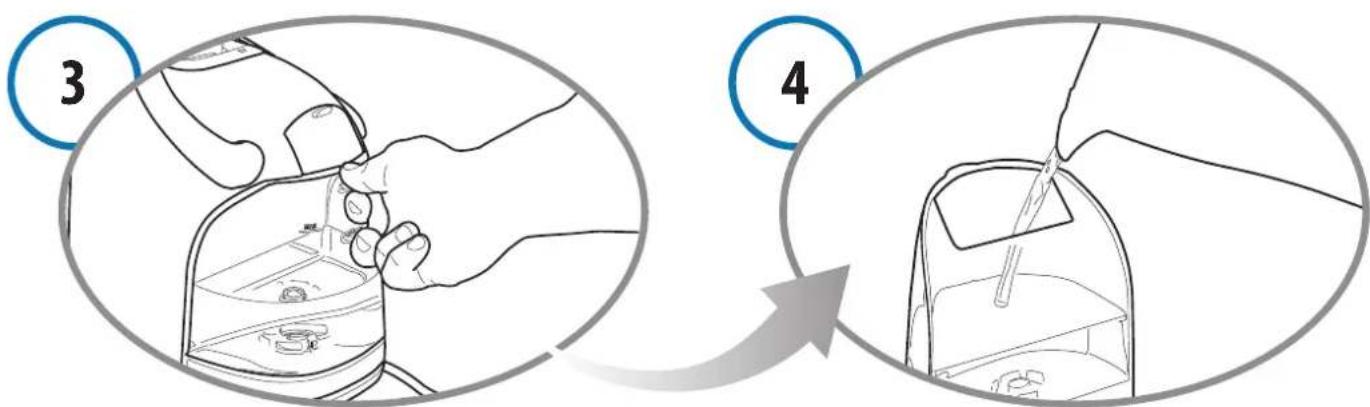

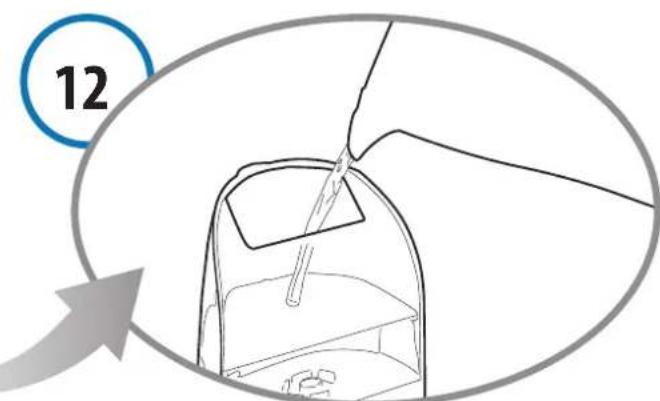

Estrarre e svuotare il serbatoio dell'acqua. Mescolare il decalcifi cante con acqua come indicato sulla confezione e versare la soluzione nel serbatoio.

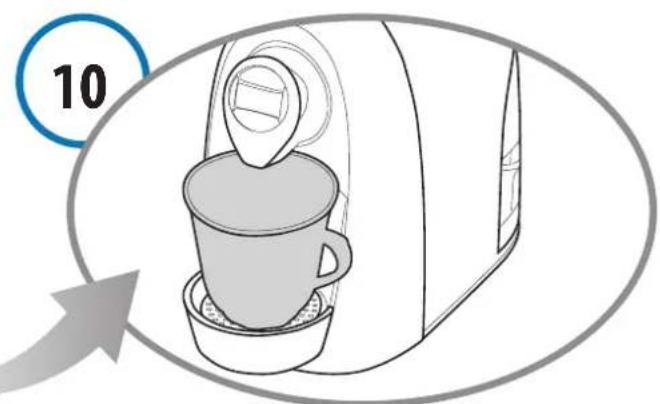

Posizione are un contentatore (almeno 250~ml )除去 l'erogatore.

Assicurarsi che la leva sia abbassata.

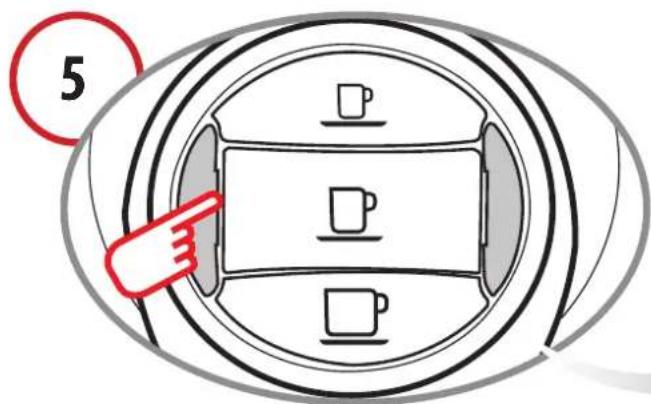

Mantere premuti tasti (espresso e caffe luquo) e contemporaneamente accendere la macchina premendo l'interruttore generale.

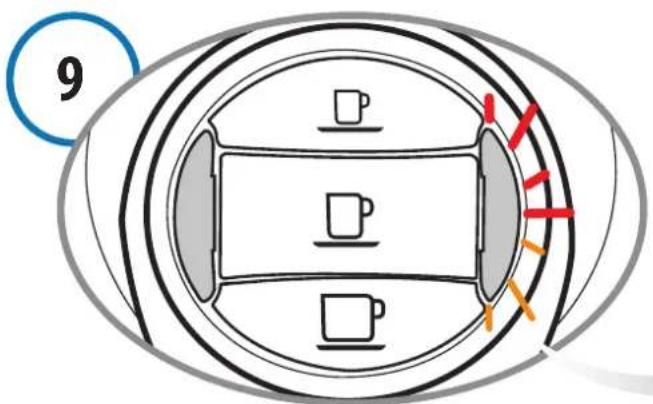

Assieme al tasting caffe lungo lampeggia alternataanche la spia multifunzione (ROSSO e ARANCIONE).Premere il tasting caffe lungo per iniziare il ciclo di decalcifi cazione.

La macchina eroga la soluzione decalcifi cante ad intervalli (5 erogazioni intervallate da una pausa di 10 minuti, per una durata di 45 minuti circa). Durante questa fase, in cui i tasti non devono essere premuti, la spia multifunzione lampeggia in modo alternato (ROSSO e ARANCIONE).

Se il contentitore si riempe, provvedere a svuotarlo.

Quando il ciclo è terminato, assieme al tasting caff è lungdampeggia alternataanche la spia multifunzione (ROSSO e ARANCIONE)

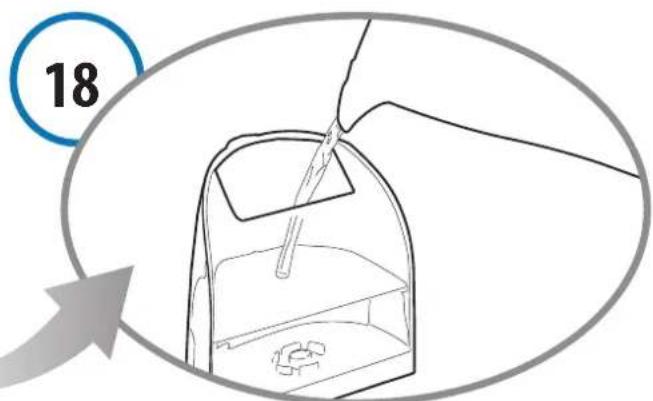

Sciacquare con cura il serbatoio acqua e riempirlo con acqua potabile fresca.

Svuotare e risciacquare il contentatore capsule ESAuste e la vasca raccogli gocce.

Assieme al tasting caffe lungo lampeggia alternata anche la spia multifunzione (ROSSO e ARANCIONE). Premere il tasting caffe lungo per iniziare il ciclo di risciacquo.

La macchina eroga l'acqua di risciacquo.
Durante questa fase la spia multifunzione
lampeggia in modo alternato (2 lampeggi alla volta ROSSO e ARANCIONE).

Se il contentitore si riempe, provvedere a svuotarlo.

Quando il ciclo di risciacquo è terminato,
assiem e al tasting caffe lungo lampeggia
alternataanche la spia multifunzione
(ROSSO e ARANCIONE).La macchina emette
un segnale sonoro.

Sciacquare con cura il serbatoio acqua e riempirlo con acqua potabile fresca.

Svuotare e risciacquare il contentitore capsule ESAuste e la vasca raccogli gobce.

Premere il tastingo caffe lungo per uscire dal ciclo.

Per pulire la superficie dell'apparecchio utilizzare un panno morbido e un detergente neutro.

• Il serbatoio acqua è vuoto, la spia

• Riempire il serbatoio con acqua fresca.

multifunzione è accesa in ROSSO. Premere uno dei tasti caffe per

effettuare il caricamento del circuito.

• Il caffe non è suffi

-Tazze/Tazzine fredde.

• Preriscaldare la tazza / tazzina.

cientoamento caldo.

• Macchina con calcare.

• Decalcificare.

-La leva non puo' essere abbassata.

• Il cassetto capsule ESAuste è piano.

Svuotare il cassetto porta capsule

• Capsula bloccata al

l'interno della - Rimuovere la capsula usata.

macchina.

11 Dati tecnici

~	Consultare la targhetta dati presente sul fondo della macchina
P	Max. 15 bar
	<70dB A
kg	circa 4 kg
	1,2 litri
	temperatura ambiente: 10°C ÷ 40°C
	170 mm 260 mm 320 mm

I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo 1935/2004.

Introduction

Intended use 3

Warning symbols 3

Your Caffi taly System contact 3

Safety warnings 4
