S04 - Kaffeemaschine Caffitaly - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts S04 Caffitaly als PDF.
| Produkttyp | Kaffeemaschine |
| Marke | Caffitaly |
| Modell | S04 |
| Abmessungen (B x T x H) | 170 x 260 x 320 mm |
| Gewicht | ca. 4 kg |
| Druck | max. 15 bar |
| Geräuschpegel | < 70 dB(A) |
| Wassertankkapazität | 1,2 l |
| Betriebstemperatur | 10°C bis 40°C |
| Kaffeesorte | Nur Caffitaly-Kapseln |
| Kaffeefunktionen | Espresso, verlängerter Kaffee, Filterkaffee |
| Andere Getränke | Tee, Kamille, Kakao, Gerste |
| Programmierbare Kaffeemenge | Ja, bis zu 250 ml pro Tastendruck |
| Tassenhöhenverstellung | Drehbarer Gitterrost für große/kleine Tassen |
| Entkalkung | Automatisches Programm mit orangefarbener Anzeige |
| Reinigung | Manuelle Spülung, herausnehmbare Tropfschale und Kapselbehälter |
| Wasserstandsanzeige | Rote Leuchte + akustisches Signal |
| Sicherheit | Stopp bei geöffnetem Griff während des Brühvorgangs |
| Materialien | Entsprechen EU 1935/2004 für Lebensmittelkontakt |
| Stromversorgung | Siehe Typenschild am Gerät |
Häufig gestellte Fragen - S04 Caffitaly
Benutzerfragen zu S04 Caffitaly
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kaffeemaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch S04 - Caffitaly und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. S04 von der Marke Caffitaly.
BEDIENUNGSANLEITUNG S04 Caffitaly
Manuale di istruzioni
Instruction book
Mode d'emploi
Bedienungsanleitung
D
Introduzione
Bestimmungsgemäß Verwendung 3
Warn- und Hinweissymbole 3
Ihr Kontakt zu Caffi taly System 3
Sicherheitshinweise 4
Hinweise zu Betrieb und Entsorgung 5
Beschreibung der Maschinenkomponenten 6
Installation
Bei der ersten Inbetriebnahme oder nach einer längeren Betriebspause
Erschalten des Gerätes 8
Aigemeine Betriebsanzeigen 9
Heneinstellung Kaff ee-/Espressotasse 11
Ausgabe des Produktes
Ausgabe von Kaffee 12
Zubereitung von anderen Geträken 13
Programmierung der Kaff eemenge pro Tasse 14
Reinigung und Instandhaltung
Tegliche Reinigung 15
Entkalkung 16
Verschiedenes
10 Störungssuche 20
11 Technische Daten 20

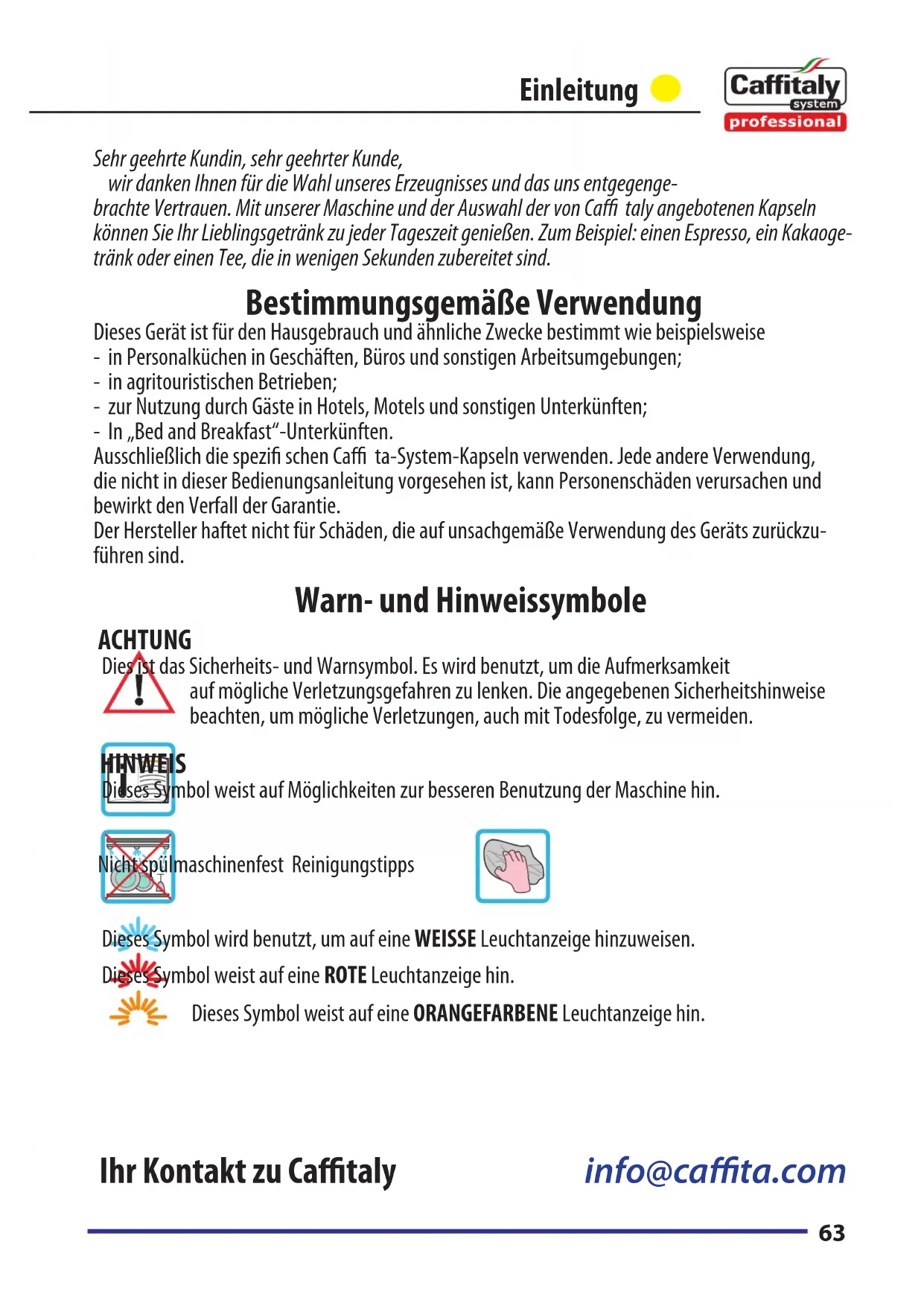

Sehr geehrte Kundin, sehr geehrter Kunde,
wir danken Ihnen fur die Wahl unseres Erzeugnisses und das uns entgegenge
brachte Vertrauen. Mit unserer Maschine und der Auswahr der von Caffi taly angebotenen Kapseln können Sie Ihr Lieblingsgetränk zu jeder Tageszeit genießen. Zum Beispiel: einen Espresso, ein Kakaogetränk oder einen Tee, die in weniger Sekunden zubereitet sind.
Bestimmungsgemäß Verwendung
Dieses Gerät ist für den Hausgebrauch und ähnliche Zwecke bestimmt wie beispelssweise
- in Personalkuchen in Geschäften, Büros und sonstigen Arbeitsumgebungen;
- in agritouristischen Betrieben;
- zur Nutzung durch Gänge in Hotels, Motels und sonstigen Unterkünften;
- In „Bed and Breakfast“-Unterkünften.
Ausschließlich die spezifikieren Caffi ta-System-Kapseln verwenden. jeder andere Verwendung, die nicht in dieser Bedienungsanleitung vorgesehen ist, kann Personenschäden verursachen und bewirkt den Verfall der Garantie.
Der Hersteller haftet nicht für Schäden, die auf unsachgemäß Verwendung des Geräts zurückzu-führen sind.
Warn- und Hinweissymbole
ACHTUNG
Dies ist das Sicherheits- und Warnsymbol. Es wird benutzt, um die Aufmerksamkeit auf mögliche Verletzungsgefahren zu lenken. Die angegebenen Sicherheitshinweise beachten, um mögliche Verletzungen, auch mit Todesfolge, zu vermeiden.
HINWEIS
Dieses Symbol weist auf Möglichkeit zur betteren Benutzung der Maschine hin.
maschinenfest Reinigungstipps
Dieses Symbol wird benutzt, um auf eine WEISSE Leuchtanzeige hinzuweisen.
Dieles Symbol weist auf eine ROTE Leuchtanzeige hin.
Dieses Symbol weist auf eine ORANGEFARBENE Leuchtanzeige hin.
Ihr Kontakt zu Caffitaly
info@caffita.com
Sicherheitshinweise
Die nachfolgenden Anleitungen aufmerksam durchlesen! So können Unfälle und Schäden am Gerät vermieden werden.
- Das Gerät auspacken und auf eventuelle Schäden untersuchen. Falls Schäden festgestellt werden, bei ersten Anzeichen einer Störung (anomales Betriebsgeräusch oder Gerüche) oder bei geräteinternen Störungen das Gerät nicht benutzen und sich an ein autorisiertes Kundendienstzentrum wenden.
- Die Verpackungsmaterialien (Kunststoff tuten usw.) sind potenziell gefährlich und darüber nicht in die Höhe von Kindern gelangen.
- Das Gerätarf nur mit intaktem Netzkabel betrieben werden. Den Austausch eines defekten Netzkabels ausschließlich durch eine autorisierte Kundendienstelle vornehmen给你们. Gefahr tõdllicher Stromschläge.
- Das Gerät nur in Innenräumen benutzen und lagern. Sicherstellen, dass elektrische Teile, Stecker und Kabel trocken sind. Das Gerät nicht in Wasser eintauchen. Das Gerät vor Spritz- und Tropf-wasser schützen. Die Kombination von Elektrizität und Wasser stellt eine tõdliche Gefahr durch Stromschläge dar.
- Das Gerät nur an Steckdosen anschließen, die den gesetzlichen Bestimmungen entsprechen. Sicherstellen, dass die Netzspannung der Angabe auf dem Typenschild auf der Geräteunterseite entspricht.
- Die Oberfläche, auf der das Gerät aufgestellt wird, muss eben (max. Neigung: 2^ ), robust, standfest und hitzebeständig sein.
- Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten geistigen, körperlichen oder sensorischen Fähigkeiten oder ungenügender Erfahrung und Kennnissen be-nutzt werden, soweit sie nicht durch eine für ihre Sicherheit verantwortliche Person aufmerksam überwacht und angeleitet werden. Kinder muss beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
- Das Netzkabel nicht in der Höhe von bereits Flächen, Kanten oder scharfen Gegenständen setzen. Nie die Höhe in den Kapselraum einführren. Verletzungsgefahr!
- Den Hebel immer schließen. Den Hebel nie offen, wenn das Gerät in Betrieb ist.
Keine Maschinenteile entfernen. Keine Gegenstände in die Öff nungen einführen; hierbei besteht
Stromschlaggefahr! Alle Eingriff e, die nicht in dieser Anleitung aufgeführrt sind,)dürfen nur durch eine autorisierte Kundendienstelle durchgeführt werden!
Das Netzkabel immer vorsichtig am Stecker und nicht am Kabel aus der Steckdose Herausziehen.
Die Maschine in regelmäßigen Abständen und unter Beachtung der Anleitungen entkalken. Im gegenteiligen Fall konnte das Gerät beschädigt werden und Gesundheitsschäden verursachen.
- Das Gerät gründlich und regelmäßiger reinigen. Die Ablagerungen, die sich bei unzureichender Reinigung bilden, können gesundheitsschädlich sein. Vor der Reinigung das Gerät vom Stromnetz trennen und abkühlen halten.
- Soll das Gerät für einen längeren Zeitraum nicht benutzt werden (Urlaub usw.), den Stecker aus der Steckdoseziehen.
Hinweise zu Betrieb und Entsorgung
Das Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet oder verwertet werden können. Das Gerät über eine entsprechende Sammelstelle entsorgen.
Um jeder unrechtmaßigen Gebrauch und hiermit verbundene Gefahren auszuschließen, muss das Gerät unbrauchbar gemacht werden, bevor es zur Sammelstelle für Elektroaltgeräte gebracht wird.
Zu dieser Gewichtung das Netzkabel ziehen, um das Gerät von der Stromversorgung zu trennen, und anschließend das Netzkabel so nah wie möglich am Gerät abschreiben.
Hinweise für die korrekte Entsorgung des Produkts gemäß der europäischen Richtlinie 2002/96/EC und der italienischen Gesetzesverordnung Nr. 151 vom 25. Juli 2005. Am Ende seines Lebenszyklusarf das Produkt nicht mit dem Hausmüll entsorgt werden. Es kann an entsprechenden Wertstoff sammelstellen der Gemeinden oder bei den Handlern, die diesen Service anbieten, abgegeben werden. Die getrennte Entsorgung von Haushalts-Elektrogerätentragt zur Vermeidung von möglichen negativen Auswirkungen auf die Umwelt und auf die Gesundheit bei und ermöglich die Wiederverwendung der Materialien, aus denen sie bestehen. Dadurch konnen Energie und Rohstoffe gespart werden. Auf die Pflicht zur separaten Entsorgung von Haushalts-Elektrogeräten weist auch das Symbol der durchgestriichen Abfalltonne auf dem Produkt hin. Die ungesetzliche Entsorgung des Produkts durch den Besitzerzieht die Verhängung der von den geltenden Bestimmungen vorgesehenen Verwaltungsstrafen nach sich. Die Verpackung besteht aus wiederverwertbarem Material. Für Informationen zu den örtlich geltenden Vorschriften wenden Sie sichitte an die zuständigen Behörden.

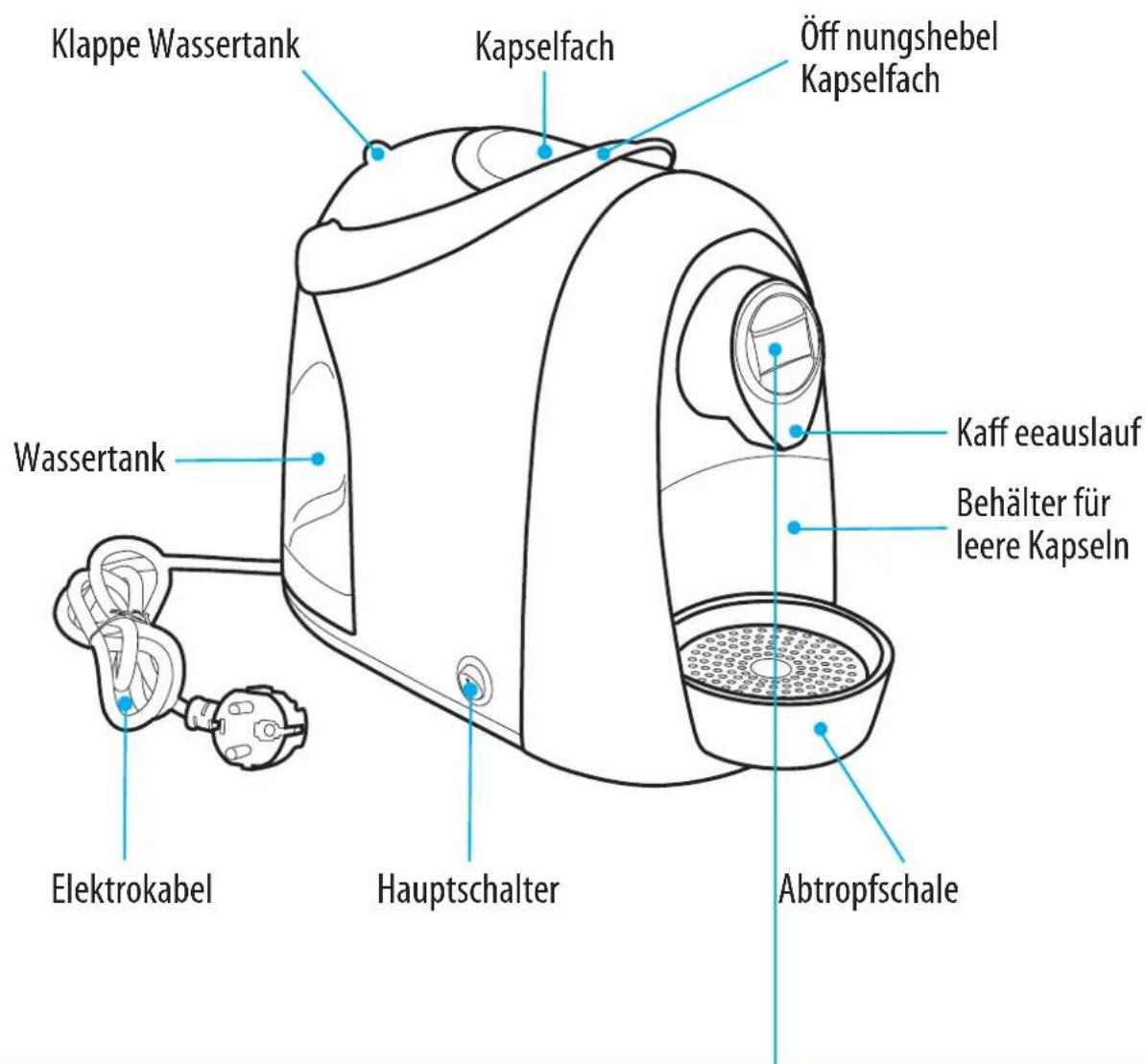

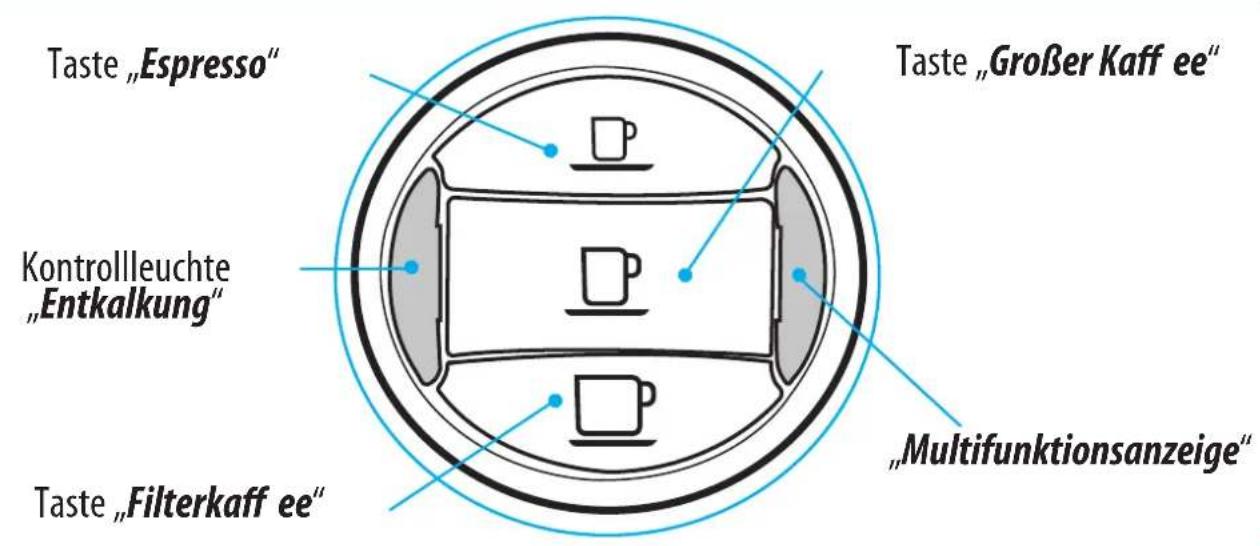

Beschreibung der Maschinenkomponenten

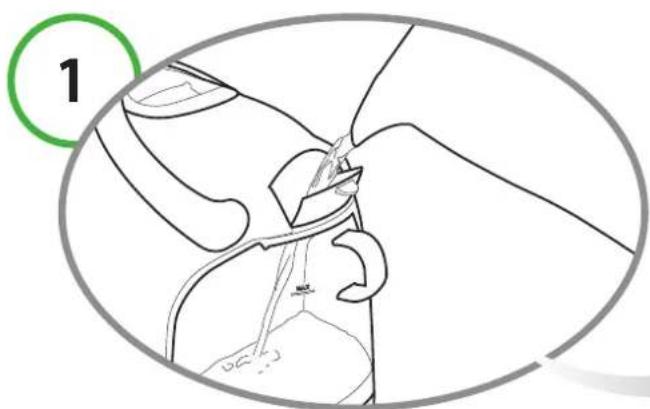

Den Wassertank mit frischem Wasser füssen (ohne Kohlensäure).
Den Stecker in die Steckdose einstecken und das Gerä einschalten.

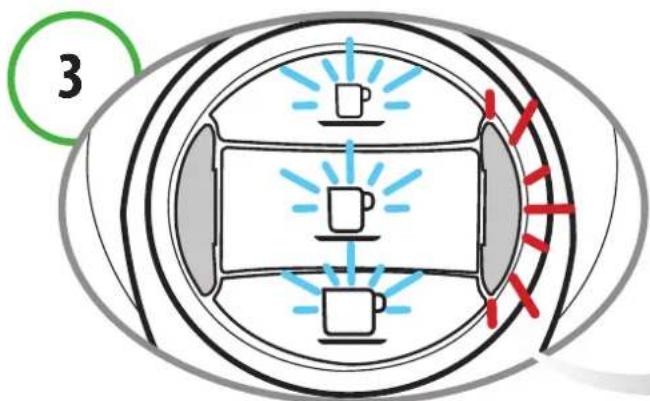

Die Tasten (Espresso, Großer Kaffee und Filterkaffee) und die Multifunktionsanzeige blinken gleichzeitig.

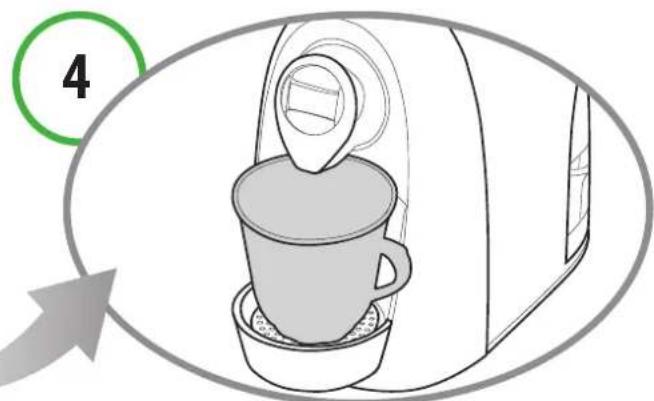

Einen ausreichend große Behälter unter den Kaff eeauslauf stellen.

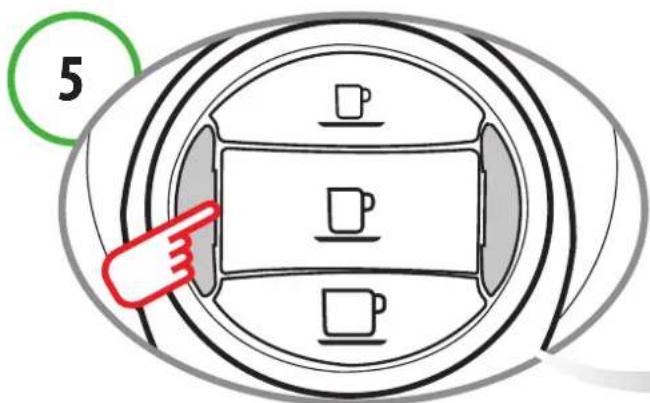

Eine der Kaff eetasten (Espresso, GroBer Kaf-fee oder Filterkaff ee) drucken. Warten, bis die Maschine den Befullungszyklus der Wasserleitungen abgeschlossen hat. Die Multifunktion sanzeige erlischt.

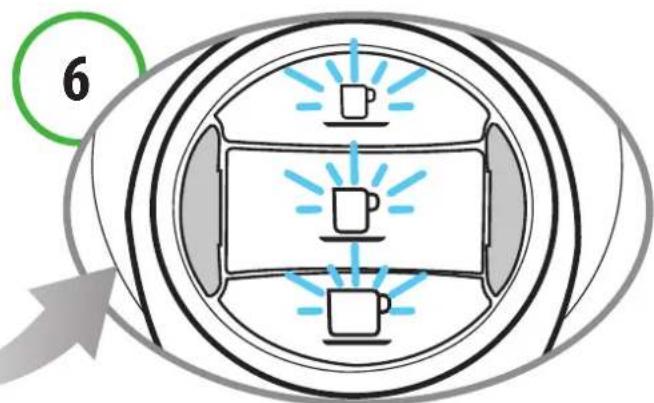

Die Tasten (Espresso, GroßBer Kaff ee und Filterkaff ee) blinken gleichzeitig; die Maschine ist in der Heizphase.
HINWEIS:
Wenn nach dem Füllen der Wasserleitungen die Kaff eetasten und die Multifunktion sanzeige weiter blinken, die bei Punkt 5 beschrieben Schritte wiederholen.
Sobald die Tasten (Espresso, Großer Kaffee und Filterkaff ee) dauerhaft leuchten, die Taste Filterkaff ee drucken und zwei Spulgange ausführten. Warten, bis die Maschine den Spulzyklus abgeschlossen hat.
Am Ende des Vorgangs das Wasser im Behälter für leere Kapseln abgießen.
2 Einsatzenden des Gerätes

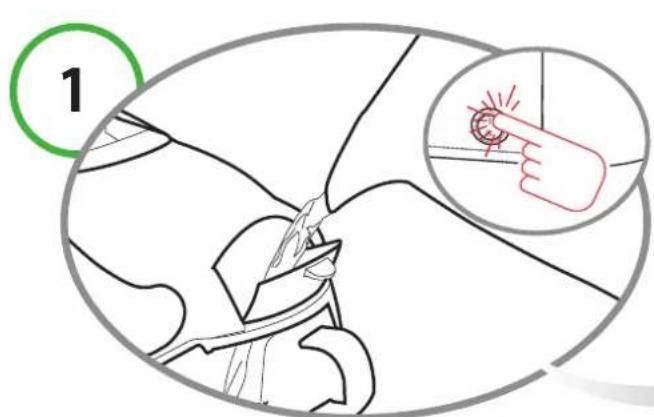

Den Wassertank mit frischem Wasser fullen (ohne Kohlensäure). Das Gerät einschalten.

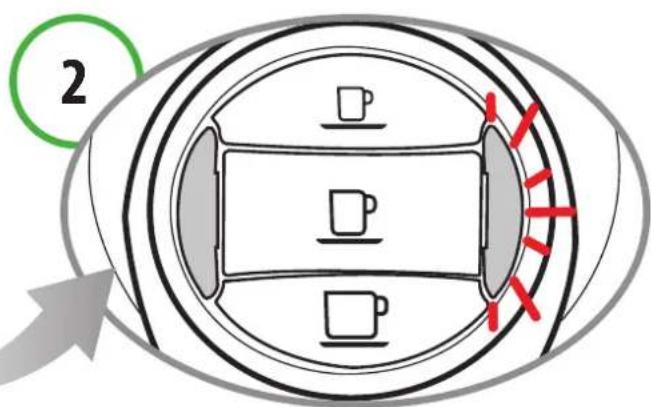

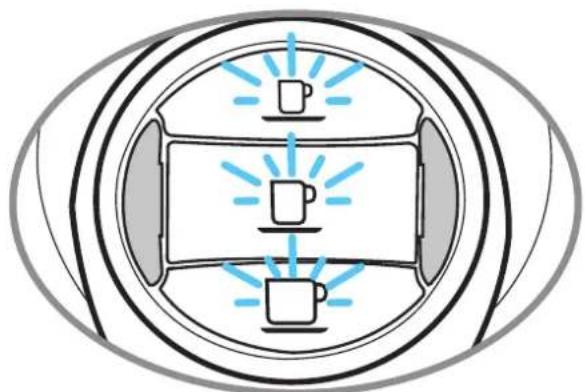

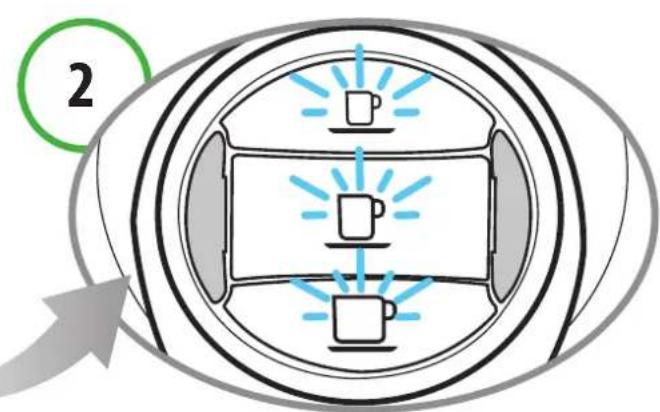

Die Tasten (Espresso, Großber Kaffee und Filterkaffee) blinken gleichzeitig; die Maschine ist in der Heizphase. Wenn die Tasten dauerhaft leuchten, ist die Maschine betriebsbereit.
Entkalkungssignal Aufheizen
Wenn die Entkalkungsanzeige ORANGE blinkt und die Maschine 3 akustische Signale abgibt, sollte ein Entkalkungszyklus durchgeführt werden (siehe Kap. 9).
Die Tasten (Espresso, GroßBer Kaff ee und Filterkaff ee) blinken gleichzeitig.
Wenn während des Betriebs das Wasser zu Ende gehen
1
Blinkt die Multifunktionsanzeige ROT und gibt die Maschine erst 3 Signtone und dann einen intermittierenden Signaton ab, ist der Wassertank leer.
2
Den Wassertank mit frischem Wasser fullen (ohne Kohlensäure).
3

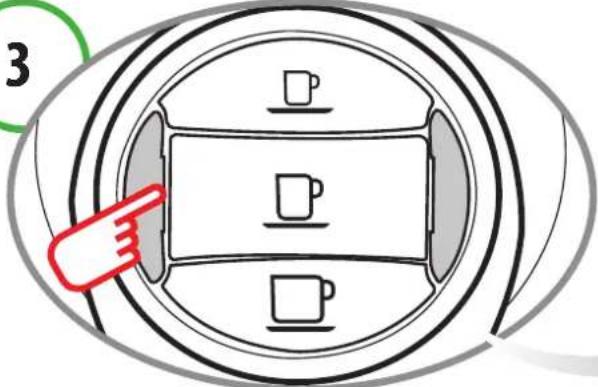

Eine der Kaff eetasten (Espresso, GroBer Kaff ee oder Filterkaff ee) drucken. Warten, bis die Maschine den Befullungszyklus der Wasserleitungen abgeschlüssen hat.
4

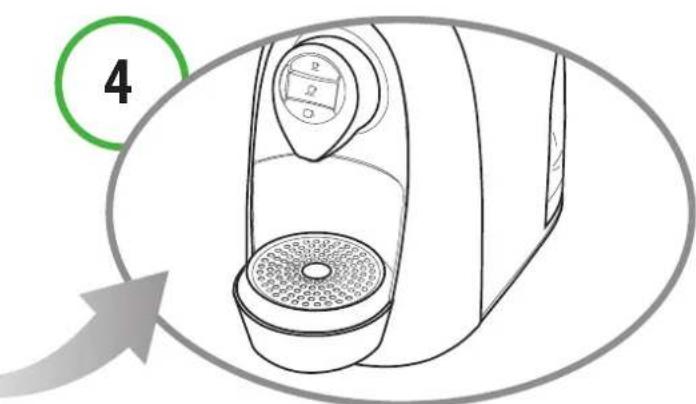

Wenn die Tasten dauerhaft leuchten, ist die Maschine betriebsbereit.

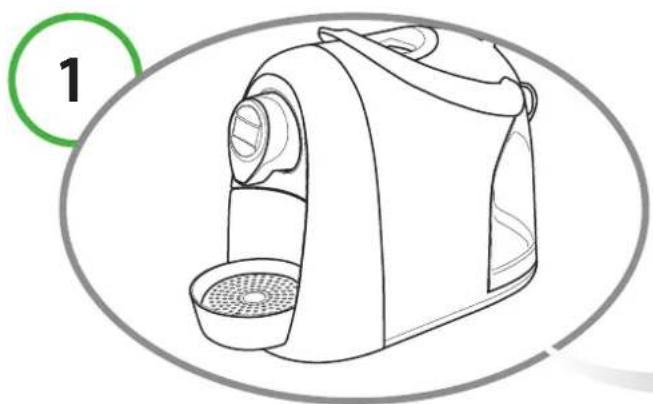

Wenn der Hebel angehoben wird
ACHTUNG!
Wird der Hebel unheitig während des Abgabe eines Produktes gedrückt, konnen HeiSwasserspritzer gespruht werden. Verbrennungsgefahr!
Wenn der Hebel während der Ausgabe eines Produkts nach oben gedrück wird.
Die Multifunktionsanzeige blinkt ROT und ein intermittierendes akustisches Signal eront. Die Ausgabe wird sofort unterbrochen.

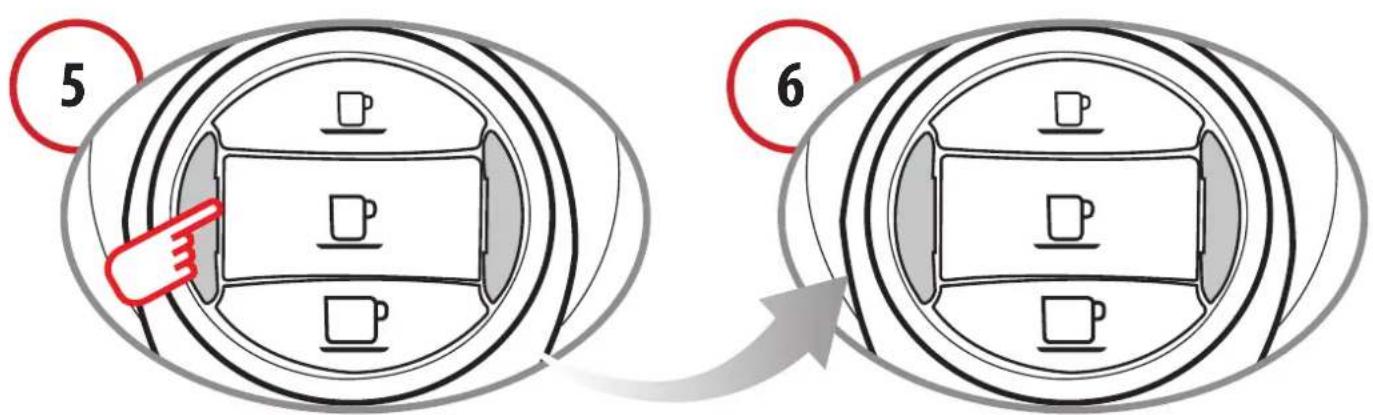

Den Hebel schreiben. Eine Taste drücken, um den Alarm zurückzusetzen. Die Maschine
Die Maschine kann so eingestellt werden, dass die Kaff eetassen oder Espressotassen richtig benutzt werden.
Am Anfang ist die Maschine auf die Benutzung von Kaff eetassen eingestellt.
Wenn Espressotassen benutzt werden, muss das Gitter über der Abtropfschale angehoben und umgedreht werden.
Das umgedrehte Gitter muss auf die Abtropfschale gesetzt werden.
Auf diese Weise kann man die Tässchen verwenden und ein besseres Ergebnis besteht.

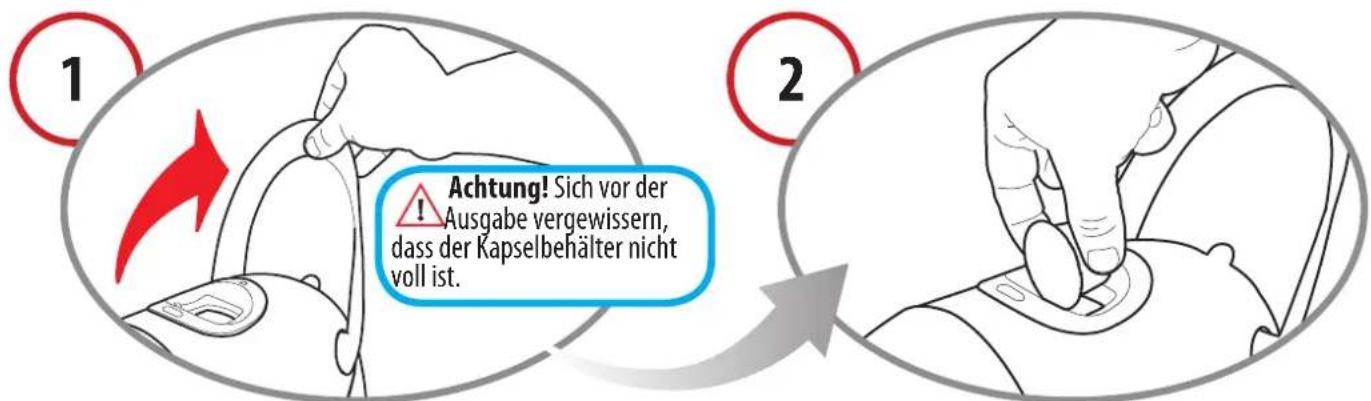

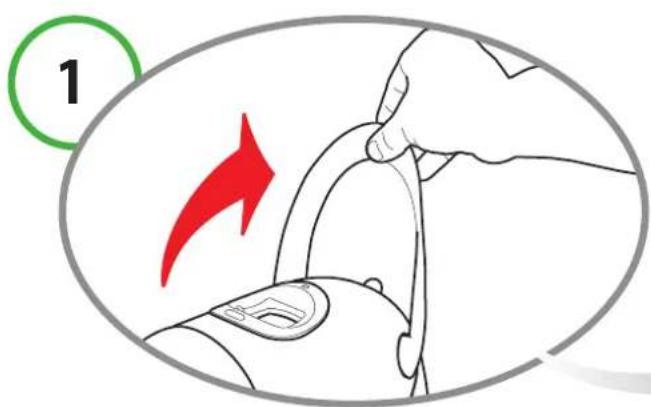

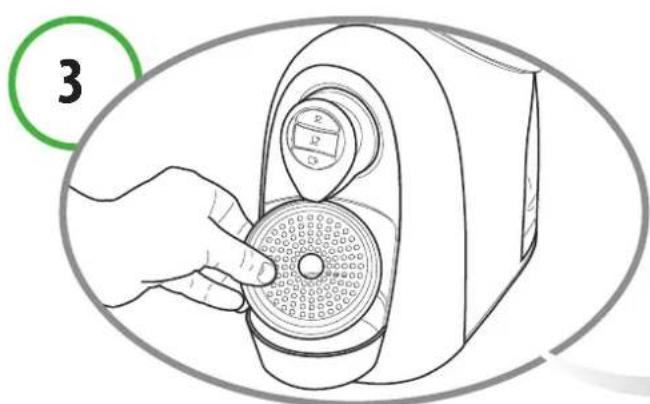

Den Hebel hochstellen und das Kapselfach offen.
Die Kapsel mit leichtem Druck einlagen.

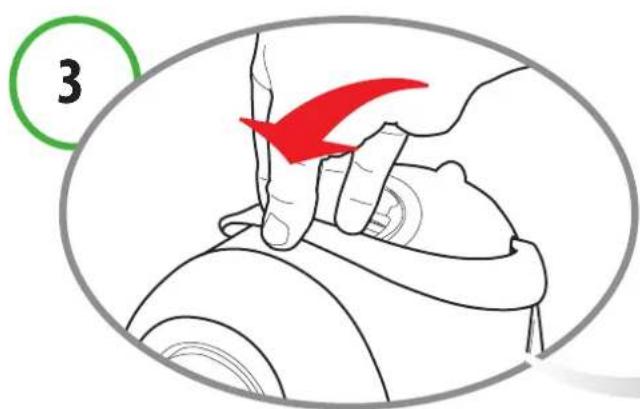

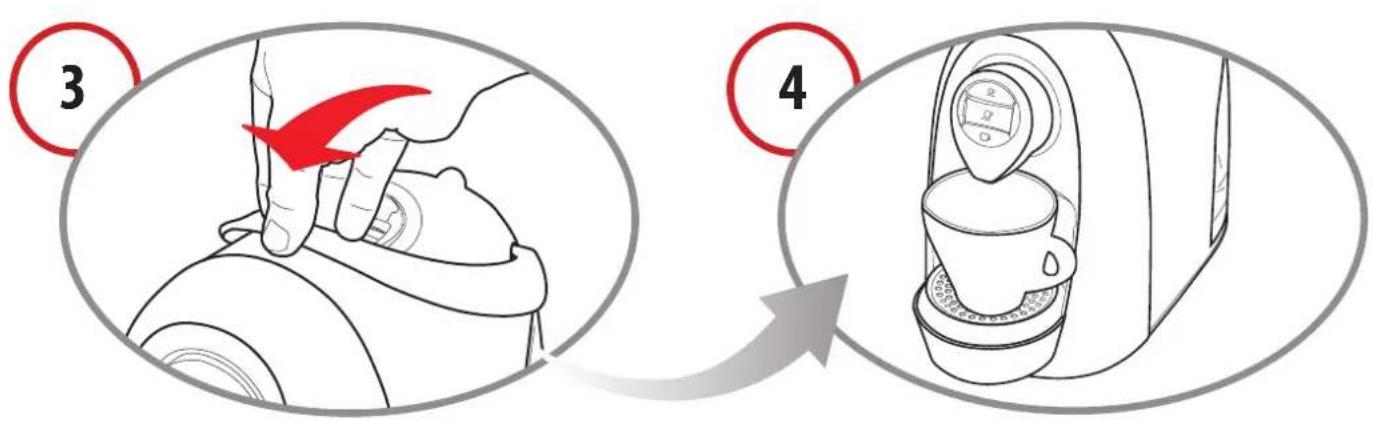

Den Hebel kraftig schlieben.
Eine Kaffee- oder Espressotasse unter den Kaff eeauslauf stellen.
Nur einmal die Taste für den gewünschten Kaffee drücken.
Die Taste des gewünschten Kaffees blinkt. Die Ausgabe stoppt, wenn die programmierte Menge erreicht ist, und die Maschine gibt einen Signalon ab.
Den Hebel anheben, um die Kapsel in den vorgesehenen Behälter auszuwerfen.
Den Hebel schlieBen.
HINWEIS:
Die aussugebende Kaff eemenge kann je nach
personlicher Vorliebe und der große der verwendeten Kaff ee- oder Espressotassen neu programmiert werden.
Zur Neuprogrammierung siehe Kapitel 7.
6 Zubereitung von anderen Geträngen
Es sind auch Kapseln für die Zubereitung von Tee, Kamillentee, Filterkaffee usw. lieferbar. Für ihre Zubereitung laut Beschreibung im vorangehenden Kapitel vorgehen; bei Erreichen von Punkt 5 die Taste „Filterkaffee" drücken.
Für die Zubereitung von Getränen mit Malzkaffeekapseln, von Kakaogtränken usw.
Iaut Beschreibung im vorangehenden Kapitel vorgehen; in Punkt 5 die Taste „Espresso" oder „Großer Kaffee" drücken, je nach gewünschter Menge.
HINWEIS:
In den Maschinenleitungen konnen Spuren des zuletzt ausgegebenen Produkts zurückbleiben.
Um den Geschmack des Geträns nach Möglichkeit zu bewahren, sollte vor dem Wechsel zu einem anderen Produkt eine kurze Spülung vorgenommen werden; die Spülung erfolgt durch Ausgabe eines Kaffees ohne Einlagen einer Kapsel.
7 Programmierung der Kaff eemenge pro Tasse
Den Hebel hochstellen und das Kapselfärbäck Kapsel mit leichtem Druck einlagen. Offen.

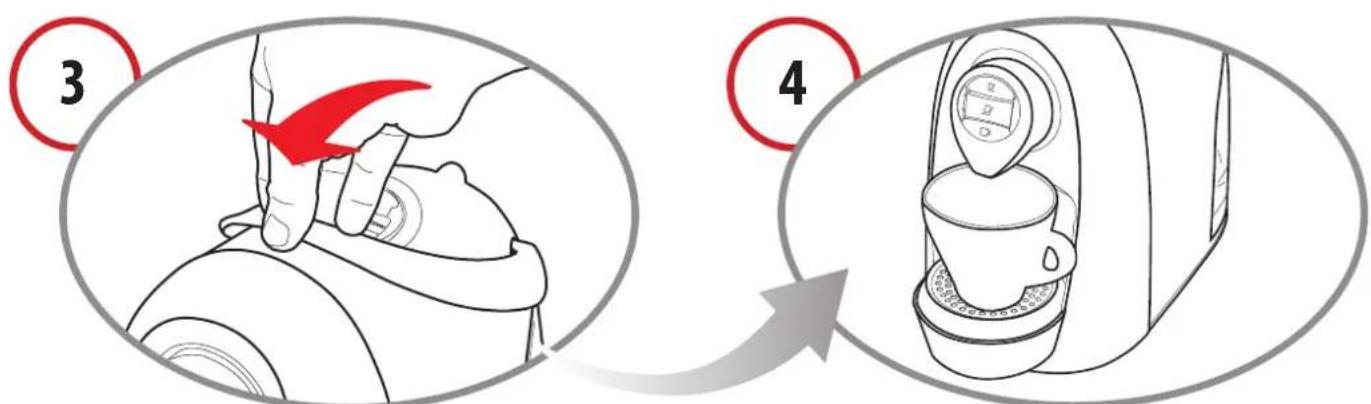

Den Hebel kraftig schlieben.

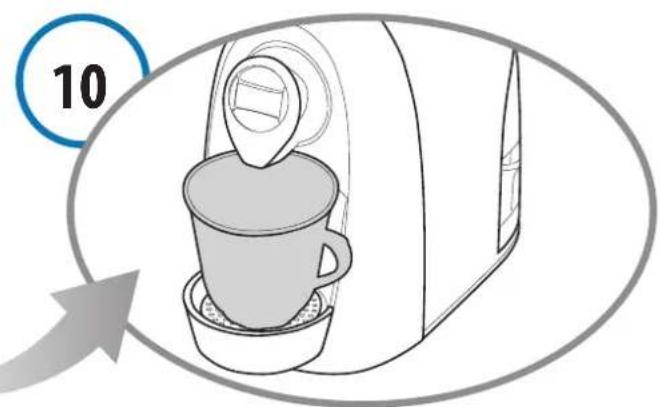

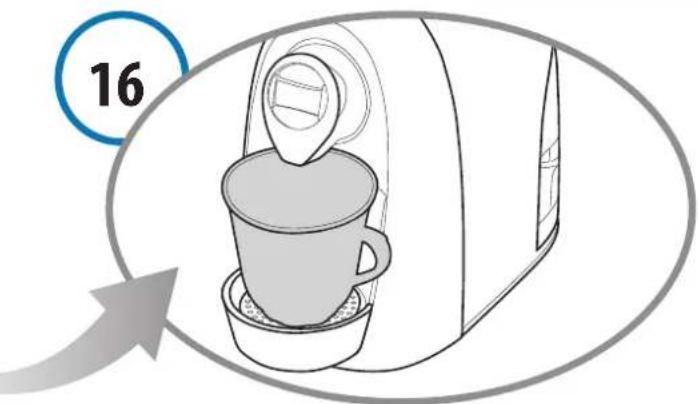

Eine Kaffee- oder Espressotasse unter den Kaff eeauslauf stellen.

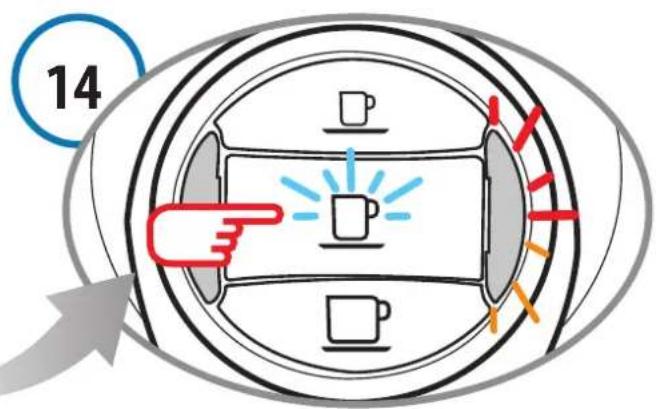

Die Taste für den gewünschten Kaff ee anhaltend drucken.
Wenn die gewünschte Kaff eemenge pro Tasse erreicht ist, die Taste loslassen. Damit ist die Taste programmiert. Zum Umprogrammieren einer gerade programmierten Taste oder zum Programmieren einer anderen Taste die Schritte wiederholen.
Die Kaff eeausgabe kann auf maximal 250 ml programmiert werden.

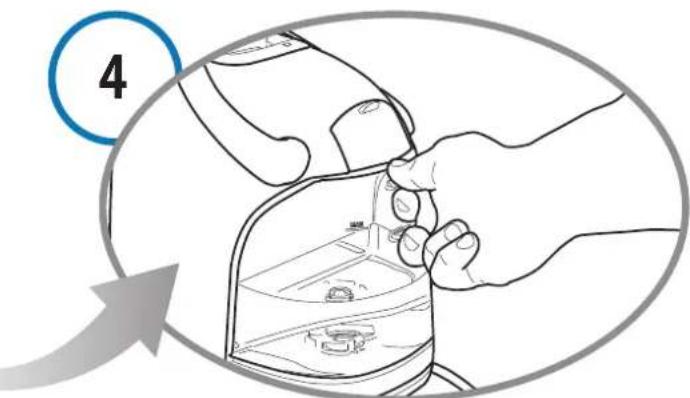

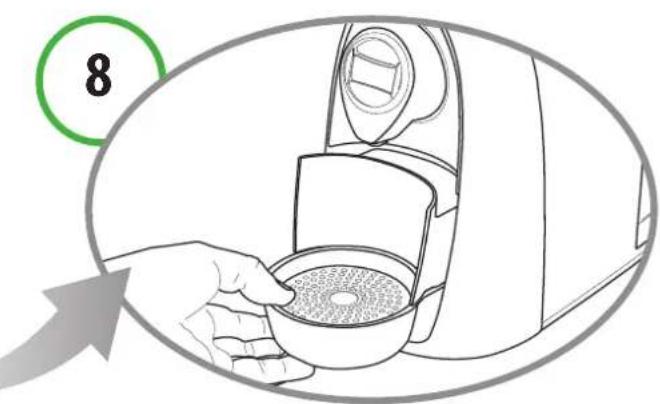

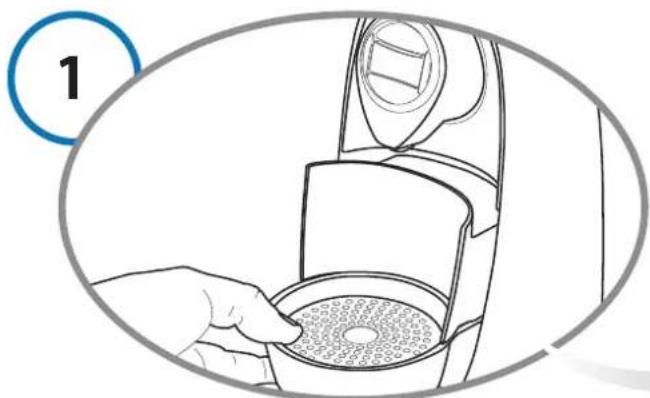

Die Abtropfschale und den Behälter für ge brauchte Kapseln entnehmen.
Den Behälter für gebrauchte Kapseln anheiten, leeren und aussprülen.

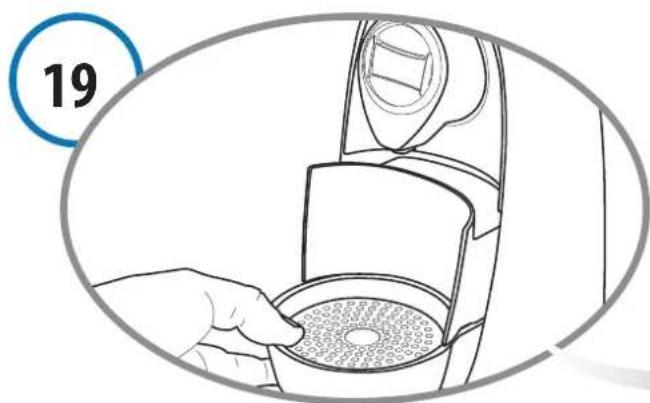

Das Gitter abnehmer. Die Tropfschale leeren und mit frischem Wasser ausspulen.
Den Wassertank Herausnahmen. Den Tank entleeren und ausspilen. Der Wassertankarf NICT in der Spulmaschine gewaschen werden.
Die Geräteoberfläche mit einem weichen
Tuch und Neutralreiniger reinigen.
Richten Sie zum Reinigen keinen
Wasserstrahl direkt auf das Gerät.
Die Plastikteile der Maschine)durfen nicht
in der Spülmaschine gewaschen werden.

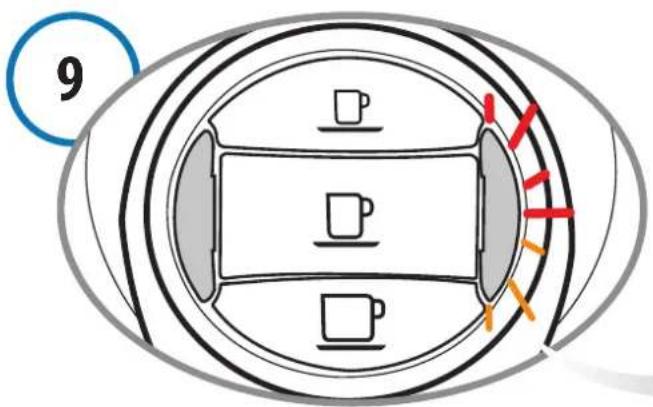

Wenn die Entkalkungsanzeige ORANGE blinkt und die Maschine 3 akustische Signale abgibt, sollte ein Entkalkungszyklus durchgefuhrt werden (siehe Kap. 9).
Die Maschine besitzt ein intelligentes Programm, das kontrolliert, wie viel Wasser für die Ausgabe der Produkte verbraucht wird. Auf Grund dieser Messung kann es dem Benutzer Hinweise daraufgeben, wenn die Maschine einen Entkalkungszyklus besteht. Die einzelnen Hinweise werden in Kapitel 3 geheldt.
Lesen Sie AUFMERKSAM die Gebrauchsanweisung auf der Verpackung des Entkalkers durch. Den Kontakt mit den Augen, der Haut und den Oberflächen der Maschine vermeiden. Während der Entkalkung darf die Maschine nicht ausgeschaltet und der Wahlhebel nicht angehoben werden.
Während desses Vorgangs muss eine Person zugegen sein.
Keinen Essig verwenden: er kann ihre Maschine beschädigen!
Wir empfehlen die Entkalkungsf üssigkeit Caffi ta System, die speziell auf die technischen Eigenschaften der Maschine abgestimmmt ist und absolute Sicherheit für den Verbraucher gewährleistet. Die Entkalkerfl üssigkeit muss gemäß Herstellerangaben bzw. den im Bestimmungsland geltenden Vorschriften entsorgt werden.
Die Maschine ausschalten. Den Behälter für gebrauchte Kapseln und die Abtropfschale leeren und ausspüssen.

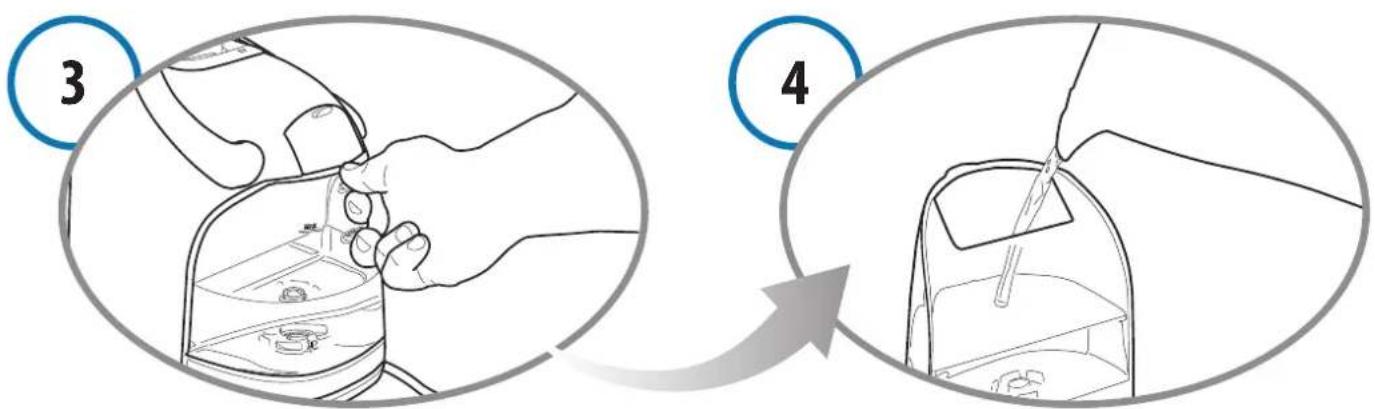

Den Wassertank Herausnehmen und leeren. Die Entkalkerfl üssigkeit gemäß Verpackungsangaben mit Wasser vermischen und die Lösung in den Tank geßen.
Einen mindestens 250ml fassenden Behälter unter den Kaff eealauf stellen.
Gleichzeitig mit der Taste Großer Kaff ee blinkt abwechselnd auch die Multifunktionsanzeige (ROT und ORANGE).Zum Starten des Entkalkungszyklus die Taste GroBer Kaff ee drucken.
Die Tasten (Espresso und GroßBer Kaff ee) drücken und gleichzeitig die Maschine mit dem Hauptschalter einschalten.
Prufen, ob der Hebel nach unter gestellt ist.
Die Maschine gibt in Abständen Entkalkerfl üssigkeit ab (5 Abgaben unterbrochen von einer 10-Minuten-Pause für eine Gesamtdauer von ca. 45 Minuten). Wahrend dieser Phase, in der keine Tasten gedrück werden dürfen, blinkt die Multifunktionstanzeige abwechselnd (ROT und ORANGE).
Wenn der Behälter voll ist, leeren.
Nach Abschluss des Zyklus blinkt zusammen mit der Taste Großer Kaffee abwechselnd auch die Multifunktionsanzeige (ROT und ORANGE).

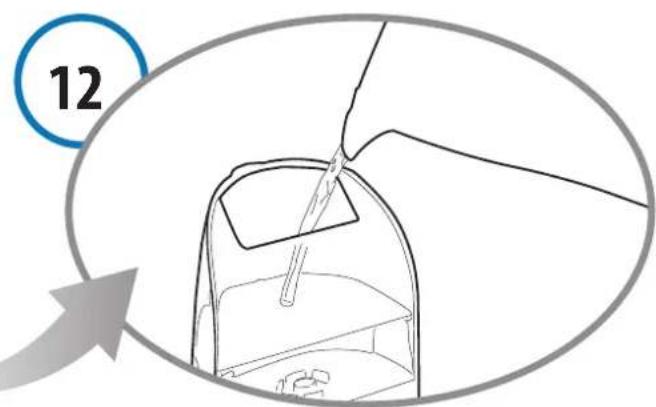

Den Wassertank gründlich ausspulen und mit frischem Leitungswasser füllen.
Den Behälter für gebrauchte Kapseln und die Abtropfschale leeren und aussprülen.
Gleichzeitig mit der Taste Großer Kaffee blinkt abwechselnd auch die Multifunktionsaanseige (ROT und ORANGE). Zum Starten des Entkalkungszyklus die Taste GroBer Kaffe drucken.
Die Maschine gibt Spülwasser ab. Wahrend dieser Phase blinkt die Multifunktionsanzeige abwechselnd (2 Mal ROT und 2 Mal ORANGE).
Wenn der Behälter voll ist, leeren.
Nach Abschluss des Nachspülzyklus blinkt zusammen mit der Taste Großer Kaffee abwechselnd auch die Multifunktionsanzeige (ROT und ORANGE). Die Maschine gibt einen Signalon ab.
Den Wassertank gründlich ausspüssen und mit frischem Leitungswasser fällen.
Den Behälter für gebrauchte Kapseln und die Abtropfschale leeren und aussprülen.
Die Taste GroBer Kaff ee drucken, um den Zyklus zu verlassen.
Die Geräteoberfläche mit einem weichen Tuch und Neutralreiniger reinigen.
PROBLEM URSACHE ABHILFE
| - Es wird kein Kaff ee ausgegeben. | - Der Wassertank ist leer, die Multifunktionsanzeige leuchtet ROT. | - Den Wassertank mit frischem Wasser füllen. Eine der Kaff eeausgabetasten drücken, um auch die Wasserleitungen zu füllen. |
| - Der Kaff ee ist nicht heißt genug. | - Kaff eetassen / Espressotassen nicht vorgewärmt. - Maschine verkalkt. | - Kaff eetasse / Espressotasse vorwärmen. - Entkalken. |
| - Der Hebel{lösst sich nicht nach unten stellen. | - Der Behälter für begrauchte Kapseln ist voll. - Kapsel in der Maschine verklemmt. | - Den Behälter für begrauchte Kapseln leeren. - Die begrauchte Kapsel Herausnehmen. |
11 Technische Daten
| ~ | Bitte auf das Typenschild unter dem Gerät Bezugnehmen. |
| P | Max. 15 bar |
| <70dB A | |
| kg | ca. 4 kg |
| 1,2 liter | |
| Raumtemperatur: 10℃÷40℃ | |
| 170 mm 260 mm 320 mm |
Die Materialien und Teile, die mit Lebensmitteln in Berührung kommt, entsprechen den Bestimmungen der europäischen Verordnung 1935/2004.
