Tipo di prodotto	Lavastoviglie da incasso
Marca	Sharp
Modello	QWD52I472XDE
Capacità	15 coperti
Altezza	820 - 870 mm (regolabile)
Larghezza	598 mm
Profondità	550 mm
Peso netto	38 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza totale	1900 W
Potenza riscaldamento	1800 W
Potenza pompa	100 W
Pressione acqua	0,03 - 1 MPa
Corrente	10 A
Numero di programmi	8 programmi (Prelavaggio, Rapido 30 min, Eco, Super 50 min, Igiene, Delicato auto, Normale auto, Intensivo auto)
Funzioni speciali	Turbo asciugatura, partenza ritardata (1-19h), mezzo carico, opzione pastiglia, risciacquo extra
Tipo di asciugatura	Turbo asciugatura + apertura automatica porta (opzione EnergySave)
Cestelli	Cestello superiore regolabile in altezza, cestello inferiore con ripiani pieghevoli, cestello posate superiore rimovibile
Sicurezza	Sicurezza bambini (sorveglianza raccomandata), arresto automatico all'apertura, anti-allagamento (Aquastop su alcuni modelli)
Livello sonoro	Volume allarme regolabile (S00 a S03)
Consumo acqua (ciclo Eco)	9 litri
Consumo energia (ciclo Eco)	0,94 kWh
Durata ciclo Eco	171 minuti
Indicatori	Sale, brillantante, programma in corso
Filtri	Sistema di filtri (pulizia regolare necessaria)
Collegamento elettrico	Presa con messa a terra, fusibile 10-16 A
Collegamento acqua	Entrata e scarico, tubo di scarico 50-110 cm dal pavimento

Domande frequenti - QWD52I472XDE SHARP

Come installare la lavastoviglie Sharp QWD52I472XDE?

Posizionare l'apparelio su un pavimento piano e stabile. Collegare il tubo di alimentazione dell'acqua al rubinetto con una pressione tra 0,03 e 1 MPa. Agganciare il tubo di scarico a un'altezza di 50-110 cm dal pavimento. Collegare la presa elettrica a una presa con messa a terra con un fusibile di 10-16 A. Consultare il manuale per i dettagli.

Quali oggetti non devono essere lavati in lavastoviglie?

Ceneri, candele, vernici, pitture, sostanze chimiche, oggetti in ferro, legno, avorio, madreperla, plastica non resistente al calore, rame, stagno, alluminio, argento, vetro delicato, porcellana con motivi stampati, cristallo al piombo, spugne, strofinacci. Consultare il manuale per l'elenco completo.

Come utilizzare il sale rigenerante e il brillantante?

Il sale si aggiunge nell'apposito scomparto, solitamente situato sotto il cestello inferiore. Il brillantante si versa nel distributore corrispondente. L'indicatore luminoso si accende quando il livello è basso. Per il sale, riempire fino a quando la spia si spegne. Utilizzare prodotti specifici per lavastoviglie.

Come pulire i filtri della lavastoviglie?

I filtri si trovano sul fondo dell'apparecchio. Rimuovere il cestello inferiore, svitare il filtro cilindrico e risciacquarlo sotto acqua corrente. Rimuovere i residui. Pulire regolarmente per evitare cattivi odori e mantenere le prestazioni.

Cosa fare se la lavastoviglie non asciuga correttamente?

Attivare l'opzione Turbo asciugatura o utilizzare l'opzione EnergySave che apre automaticamente la porta a fine ciclo per migliorare l'asciugatura. Lasciare la porta socchiusa dopo il programma. Verificare che il brillantante sia pieno.

Come programmare una partenza ritardata?

Selezionare il programma desiderato, quindi premere il tasto Partenza ritardata per impostare un ritardo da 1 a 19 ore. Viene visualizzato il conto alla rovescia. Chiudere la porta; il programma si avvierà all'ora scelta.

La lavastoviglie è rumorosa, come ridurre il volume sonoro?

Il volume dell'allarme sonoro è regolabile. Tenere premuti i tasti Ritardo e Mezzo carico per 3 secondi. Quindi utilizzare i tasti per regolare da S03 (forte) a S00 (silenzioso).

Posso utilizzare pastiglie tutto-in-uno?

Sì, premere il tasto 3 in 1 (pastiglia) quando si utilizzano pastiglie combinate contenenti sale, brillantante e detersivo. Questo ottimizza il ciclo in base al prodotto.

Come annullare un programma in corso?

Aprire la porta, quindi tenere premuto il tasto Programma per 3 secondi finché lo schermo mostra 0:01. Chiudere la porta; la macchina scarica per 30 secondi, poi emette 5 bip per confermare l'annullamento.

Qual è il consumo del ciclo Eco?

Il ciclo Eco 50°C consuma circa 0,94 kWh di elettricità e 9 litri d'acqua con una durata di 171 minuti. È il ciclo di riferimento per il risparmio energetico.

MANUALE UTENTE QWD52I472XDE SHARP

Manuale utente Lavastoviglie

QW-D52I472X-DE

SHARP

Lavastoviglie

Manuale utente

QW-D52I472X-DE

SHARP

INDICE

CAPITOLO-1: DESCRIZIONE DEL PRODOTTO

Specifiche tecniche 5

Conformità con gli standard e i dati dei test 5

CAPITOLO-2: INFORMAZIONI E RACCOMANDAZIONI SULLA SICUREZZA

Avvertenze 6

Informazioni sulla sicurezza 6

Raccomandazioni 8

Oggetti non adatti alla lavastoviglie 8

CAPITOLO 3: INSTALLAZIONE DELLA MACCHINA

Posizionamento della macchina 8

Collegamento dell'acqua 9

Tubo di ingresso dell'acqua 9

Tubo di uscita dell'acqua 9

Connessione elettrica 10

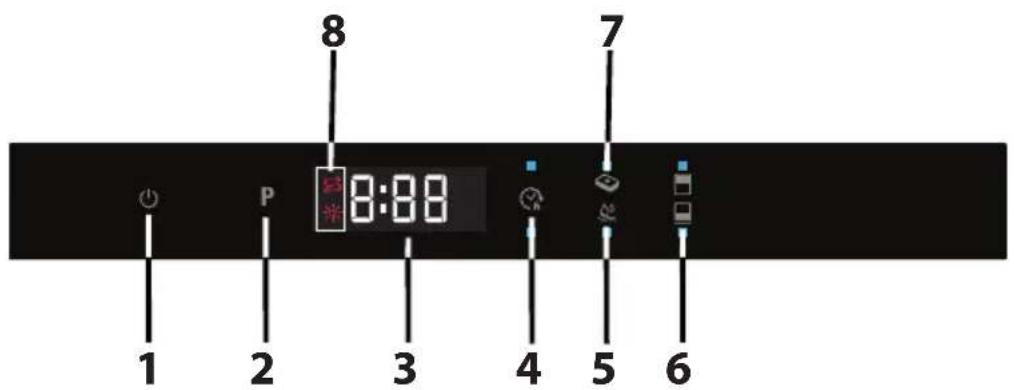

CAPITOLO 6: ACCENSIONE DELLA MACCHINA E SELEZIONE DI UN PROGRAMMA

Accensione della macchina 17

Monitoraggio del programma 17

Cambiamento del programma 18

Annullamento e azzeramento di un programma 18

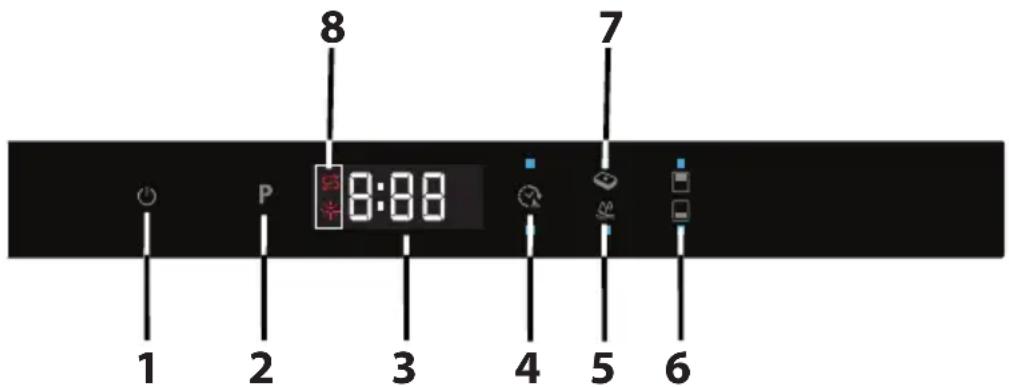

Funzionamento della macchina 18

Caro cliente, il nostro obiettivo è di offrirle prodotti di alta qualità che superano le sue aspettative. Il suo apparecchio è prodotto in impianti moderni ed è collaudato con rigore.

Prima di usare questo apparecchio, leggere con attenzione la guida, che include informazioni di base per l'installazione, la manutenzione e l'utilizzazione sicura. Contatti il suo centro di assistenza autorizzato per l'installazione del suo prodotto.

Le istruzioni operative si applicano a numerosi modelli. Pertanto potrebbero presentarsi delle differenze.

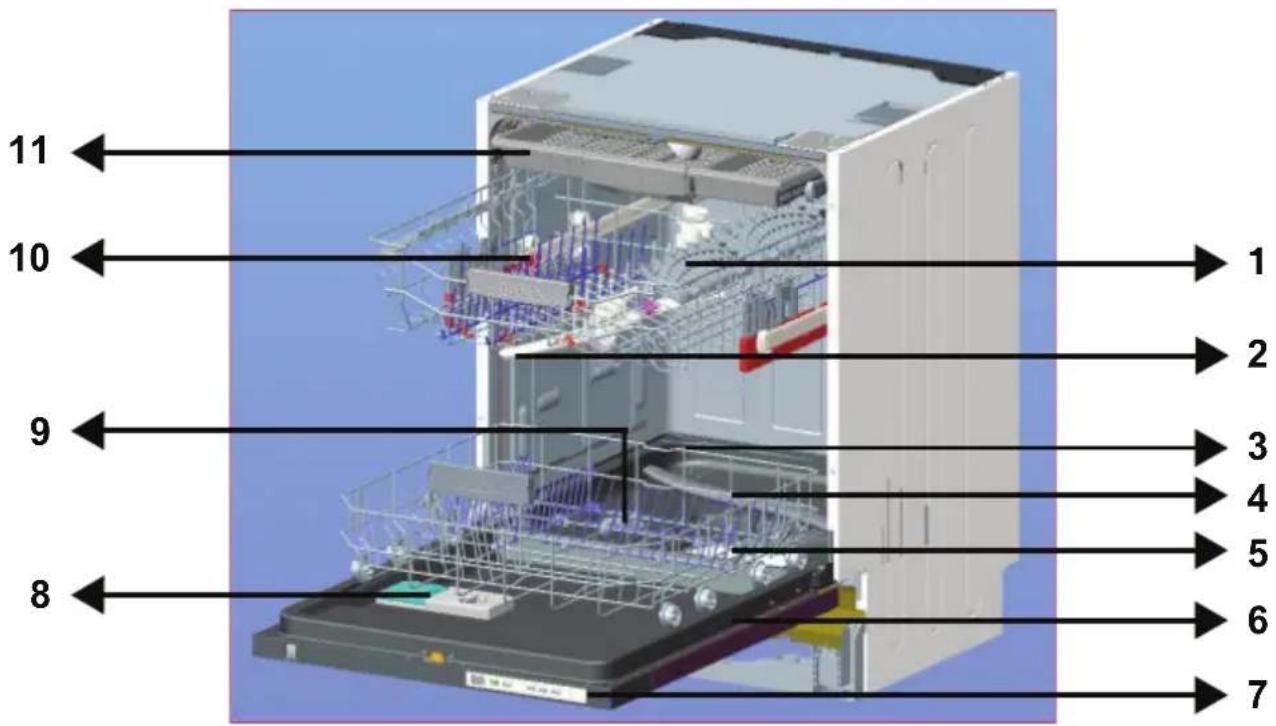

1. Cestello superiore con rastrelliera
2. Braccio irroratrice superiore
3. Cestello inferiore
4. Braccio irroratrice inferiore
5. Filtri
6. Targhetta dei dati
7. Pannello di controllo
8. Erogatore detergente e per risciacquo
9. Erogatore di sale
10. Gancio guida cestello superiore
11. Cestello coltelli superiore

Unità di essiccazione turbo:

Questo sistema offre prestazioni di essiccazione migliori per i propri piatti.

Braccio irroratore fatto:

Offre un miglior lavaggio per i piatti del cestello superiore.

CAPITOLO -1: SPECIFICHE TECNICHE

Specifiche tecniche

Capacità 15 impostazioni per la	ocalità
Altezza 820 mm - 870 mm
Larghezza 598 mm
Profondità 550 mm
Peso netto 38 kg
Alimentazione elettrica 220-240	V, 50 Hz
Potenza totale 1900 W
Potenza calore 1800 W
Potenza pompaggio 100 W
Potenza pompa di aspirazione 25 W
Pressione collegamento dell'acqua	0,03 MPa (0,3 bar)-1 MPa (10 bar)
Corrente 10 A

Conformità con gli standard e i dati di prova / dichiarazione di conformità CE

Tutti i passaggi relativi alla macchina sono eseguiti in conformità con i regolamenti sulla sicurezza contenuti in tutte le direttive rilevanti della Comunità Europea. 2004/108/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242

Nota importante per l'utente: Per una copia digitale del presente manuale, contattare il seguente indirizzo:

"[e-mail]". Nella e-mail, indicare il nome del modello e il numero di serie (20 cifre) che può essere trovato sullo sportello dell'apparecchio.

Riciclo

• Alcuni componenti e parti dell'imballo usano materiali riciclabili.
• Le parti in plastica sono contrassegnate con le abbreviazioni internazionali: (>PE<, >PS<, >POM<, >PP<,)
• Le parti in cartone sono state prodotte a partire da carta riciclata che deve essere smaltita nei contenitori per la carta destinata al riciclaggio.
• Tali materiali non sono idonei per i cestini dei rifiuti. Devono essere consegnati ai centri di riciclaggio.
• Contattare il centro rilevante al fine di ottenere informazioni sui metodi e i punti di smaltimento.

Informazioni sulla sicurezza

Alla ricezione della macchina

• Se sono visibili danni all'imballo della macchina, contattare il proprio rivenditore o il Supporto Sharp.
• Disimballare i materiali della confezione come indicato e smaltirli conformemente ai regolamenti.

Elementi cui prestare attenzione durante l'installazione della macchina

Elementi cui prestare attenzione durante l'installazione della macchina - Scegliere un luogo adatto, sicuro e a livello in cui installare la macchina. - Eseguire l'installazione e la connessione della macchina seguendo le istruzioni. - Questa macchina deve essere installata e riparata esclusivamente da un centro di assistenza autorizzato. - Usare solo parti di ricambio originali con la macchina. - Prima dell'installazione, assicurarsi che la macchina sia stata disconnessa. - Controllare che il sistema dei fusibili elettrici interni sia connesso conformemente ai regolamenti. - Tutte le connessioni elettriche devono corrispondere ai valori sulla targhetta. - Assicurarsi che la macchina non poggi sul cavo di alimentazione elettrica. - Non usare un cavo di prolunga o una presa multipla per stabilire una connessione. La spina deve essere facilmente raggiungibile dopo l'installazione. - Dopo l'installazione, avviare a vuoto la prima volta.

Uso quotidiano

• Questa macchina è destinata all'uso domestico; non usarla per altri scopi. L'uso commerciale della lavastoviglie annulla la garanzia.
• Non salire, sedersi o collocare carichi quando lo sportello è aperto, si potrebbe cadere.
• Non usare detergenti e sostanze per il risciacquo non appositamente prodotte per le lavastoviglie. La nostra azienda non si assume alcuna responsabilità.
• L'acqua nella sezione per il lavaggio della macchina non è potabile; non berla.
• A causa del pericolo di esplosioni, non versare nella sezione per il lavaggio della macchina agenti chimici solubilizzanti come solventi.

CAPITOLO -2: INFORMAZIONI E RACCOMANDAZIONI SULLA SICUREZZA

• Controllare che gli oggetti in plastica siano resistenti al calore prima del lavaggio.
• Questo apparecchio può essere usato da bambini di età superiore agli 8 anni e da persone con capacità mentali, sensoriali e fisiche ridotte o assenza di esperienza e conoscenza nel caso in cui sia presente un supervisore o istruzioni riguardanti l'uso sicuro dell'apparecchio e comprendano i pericoli che sussistono. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini in assenza di supervisione.
• Non collocare oggetti pesanti e inadatti che superino la capacità del cestello nella macchina. SHARP non è responsabile per i danni alle parti interne.
• La lavastoviglie non deve essere aperta durante il funzionamento. Un dispositivo di sicurezza assicura l'arresto della macchina in caso di apertura.
• Non lasciare lo sportello aperto per evitare incidenti.
• Collocare coltelli e altri oggetti con le punte taglienti nel cestello per le posate con la lama orientata verso il basso.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da SHARP o da un agente di servizio.
• Se l'opzione EnergySave è selezionata, lo sportello si apre al termine del programma. Non forzare la chiusura dello sportello per evitare di danneggiare il meccanismo automatico dello sportello. Lo sportello deve restare aperto 30 minuti per asciugare in modo efficace (per i modelli con sistema di apertura automatica dello sportello).

Attenzione: Non sostare di fronte allo sportello dopo il segnale di apertura automatica.

Per la sicurezza dei bambini

Per la sicurezza dei bambini

• Dopo la rimozione dell'imballaggio della macchina, assicurarsi che il relativo materiale sia al di fuori della portata dei bambini.
• Non consentire ai bambini di giocare o avviare la macchina.
• Tenere i bambini lontani dai detergenti o dalle sostanze per il risciacquo.
• Tenere i bambini lontani dalla macchina quando è aperta perché potrebbero essere presenti residui di sostanze per la pulizia all'interno di essa. Assicurarsi che la macchina precedente non costituisca una minaccia per i bambini.

È risaputo che in passato dei bambini sono rimasti bloccati all'interno di macchine in disuso. Per

prevenire tale situazione, rompere il fermo dello sportello della macchina e tagliare i cavi elettrici.

In caso di malfunzionamento

• Eventuali riparazioni effettuate da soggetti che non siano personale autorizzato annulleranno la garanzia.
• Prima di effettuare lavori di riparazione, assicurarsi che la macchina sia isolata alla rete elettrica. Disattivare il fusibile o scollegare la macchina. Non tirare il cavo. Assicurarsi di chiudere il rubinetto dell'acqua.

CAPITOLO 3: INSTALLAZIONE DELLA MACCHINA

Raccomandazioni

• Per risparmiare energia e acqua, rimuovere i residui sui piatti prima di disporli nella macchina. Avviare la macchina dopo averla completamente caricata.
• Usare il programma di prelavaggio solo se necessario.
• Collocare oggetti concavi come coppe, bicchieri o pentole a testa in giù nella macchina.
• Non sovraccaricare la macchina né caricarla in modo diverso da quanto indicato.

Oggetti non adatti alla lavastoviglie:

• cenere di sigarette, resti di candele, lucidanti, sostanze chimiche, materiali in lega di ferro;
• forchette, cucchiai e coltelli con parti in legno od osso, o maniglie con avorio o rivestimento in madreperla; oggetti incollati, oggetti con fondo contenente sostanze chimiche abrasive, acide o basiche.
• Oggetti chimici non resistenti al calore, contenitori con rivestimento in stagno o rame.
• Oggetti in alluminio o argento (potrebbero scolorirsi, opacizzarsi).
• Alcuni tipi delicati di vetro, porcellane con motivi a stampa ornamentali che potrebbero scolorirsi dopo il primo lavaggio; alcuni oggetti di cristallo che perdono la lucentezza nel tempo, posate non resistenti al calore, bicchieri in cristallo, taglieri, oggetti fabbricati con fibre sintetiche;
• oggetti assorbenti come spugne o stracci da cucina non sono adatti alla lavastoviglie.

Attenzione: ricordarsi di acquistare set adatti alla lavastoviglie in futuro.

INSTALLAZIONE DELLA MACCHINA

Posizionamento della macchina

Quando si determina il luogo per l'installazione, scegliere un punto accessibile per caricare e scaricare i piatti.

Non collocate la macchina in un punto in cui esiste la probabilità che la temperatura del locale scenda sotto i 0°C.

Prima del posizionamento, togliere la macchina dall'imballaggio seguendo gli avvisi collocati sullo stesso.

Posizionare la macchina nelle vicinanze di un rubinetto o uno scarico per l'acqua. È necessario collocare la macchina tenendo conto che le sue connessioni non potranno essere alterate una volta stabilite.

Non afferrare la macchina dallo sportello o dal pannello quando viene spostata.

Lasciare spazio vuoto su tutti i lati della macchina per poterla spostare e riposizionare comodamente durante la pulizia.

Assicurarsi che i tubi di ingresso e uscita dell'acqua non vengano schiacciati durante il posizionamento della macchina. Assicurarsi che la macchina non poggi sul cavo di alimentazione elettrica.

Regolare i piedini regolabili della macchina in modo che essa sia bilanciata e a livello. Un posizionamento adeguato della macchina assicura l'apertura e la chiusura convenienti della macchina.

CAPITOLO -3: INSTALLAZIONE DELLA MACCHINA

Se lo sportello della macchina non si chiude in modo corretto, controllare che la macchina sia stabile sul pavimento; altrimenti regolare i piedini e assicurarsi che la posizione sia stabile.

Collegamento dell'acqua

L'impianto idraulico interno deve essere adatto all'installazione di una lavastoviglie. Inoltre, suggeriamo di collocare un filtro all'entrata del proprio appartamento o abitazione per evitare danni alla macchina provocati da contaminazione (sabbia, terra, ruggine, ecc.) che potrebbe essere occasionalmente trasportata attraverso la rete idraulica o dell'acqua, e per evitare inconvenienti come l'ingiallimento e la formazione di depositi dopo il lavaggio.

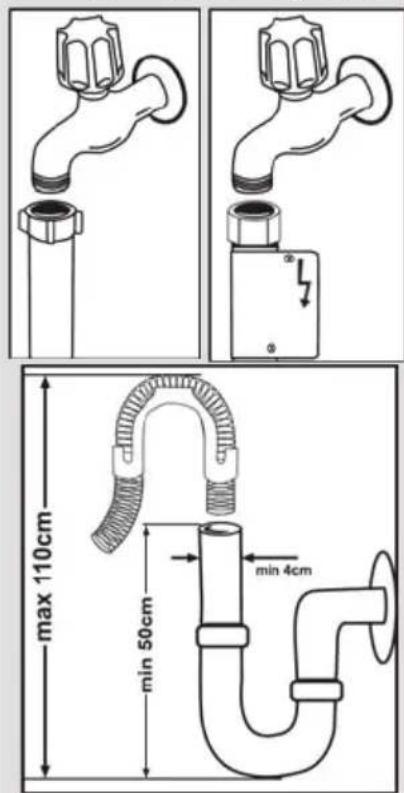

Tubo di ingresso dell'acqua

Non usare il tubo di ingresso dell'acqua della vecchia macchina. Usare il tubo nuovo fornito con la macchina. Se si collega un tubo di ingresso dell'acqua nuovo o usato, far scorrere dell'acqua all'interno per alcuni istanti prima di collegarlo. Collegare il tubo di ingresso dell'acqua direttamente al rubinetto dell'acqua. La pressione erogata dal rubinetto deve essere minima 0,03 MPa e massima 1 MPa. Se la pressione dell'acqua è superiore a 1 MPa, installare una valvola di sfiato della pressione.

Dopo aver effettuato il collegamento, il rubinetto deve essere aperto completamente, quindi controllare l'afflusso dell'acqua. Per la sicurezza della macchina, chiudere il rubinetto di ingresso dell'acqua dopo aver terminato i programmi di lavaggio.

NOTA: alcuni modelli usano un tubo Aquastop. Se è presente il tubo Aquastop, si forma una tensione pericolosa. Non tagliare il tubo Aquastop. Non avvolgerlo né torcerlo.

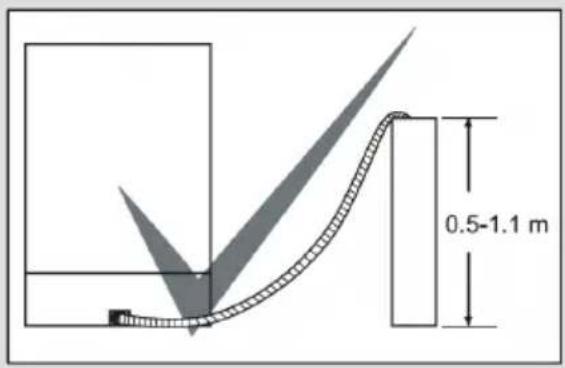

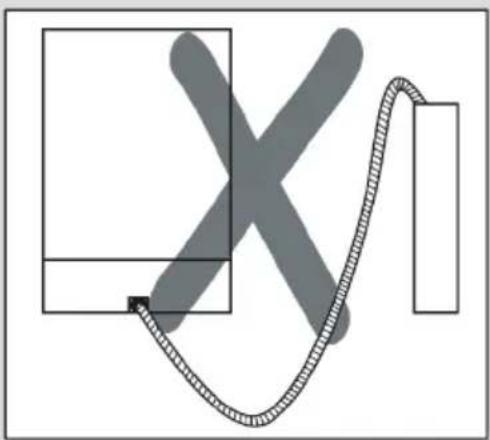

Tubo di uscita dell'acqua

Il tubo di scarico dell'acqua può essere collegato direttamente al tubo di scarico o al rubinetto del lavandino. Usando uno speciale tubo angolato (se disponibile), l'acqua può essere scaricata direttamente nel lavandino agganciando il tubo angolato sul bordo. Questa connessione deve essere a 50 e 110 cm dal piano del pavimento.

CAPITOLO 3: INSTALLAZIONE DELLA MACCHINA

Attenzione: se viene usato un tubo di lunghezza superiore a 4 m, i piatti potrebbero rimanere sporchi. In questo caso, SHARP non si assumerà alcuna

responsabilità.

Connessione elettrica

La messa a terra della macchina deve essere collegata a una presa a terra alimentata da corrente e tensione adeguate. Se non è disponibile una messa a terra, incaricare un elettricista della sua realizzazione. In caso di uso improprio della messa a terra, la nostra azienda non sarà responsabile di interruzioni delle operazioni che potrebbero verificarsi.

Il valore della corrente del fusibile interno deve essere di 10-16 A.

La macchina è impostata su 220-240 V. Se la tensione della rete elettrica nella propria località è di 110 V, collegare un trasformatore 110/220 V e di 3000 W.

La macchina non deve essere collegata durante il posizionamento.

Usare sempre il tubo rivestito fornito con la macchina.

Il funzionamento a bassa tensione provocherà un abbassamento della qualità del lavaggio.

Il cavo elettrico della macchina deve essere sostituito dall'assistenza o da un elettricista autorizzato. Non farlo potrebbe provocare degli incidenti.

Per finalità legate alla sicurezza, assicurarsi sempre di disconnettere la spina al termine di un programma di lavaggio.

Per non provocare scosse elettriche, non staccare la spina con le mani bagnate. Quando la macchina viene staccata dalla rete elettrica, tirare sempre la spina. Non tirare mai il cavo.

Collocare i piatti in modo corretto nella macchina.

Nella macchina sono presenti due cestelli separati per caricare i piatti. Il cestello inferiore è usato per oggetti rotondi e profondi.

Il cestello superiore è per gli oggetti sottili e stretti. Si raccomanda di usare la griglia per posate per ottenere migliori risultati.

Per evitare possibili lesioni, collocare i coltelli appuntiti e con il manico allungato con le punte verso il basso o orizzontalmente sui cestelli.

Attenzione: collocare i piatti nella macchina in modo tale che non impediscano ai bracci dell'irroratrice superiore e inferiore di ruotare.

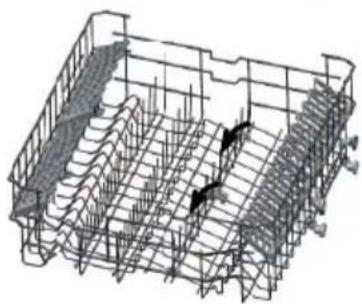

Portapiatti

È possibile collocare bicchieri di diverse dimensioni sotto questi portapiatti grazie alla regolazione dell'altezza. I portapiatti possono essere usati su 2 diverse altezze.

Portapiatti richiudibili

I portapiatti richiudibili del cestello superiore sono progettati per poter collocare oggetti di grandi dimensioni come pentole, tegami, ecc. Se necessario, ciascuna parte può essere piegata separatamente, o possono essere piegate tutte per ottenere spazi più grandi. Per regolare i portapiatti richiudibili, sollevarli o richiuderli verso il basso.

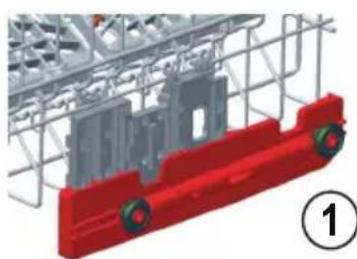

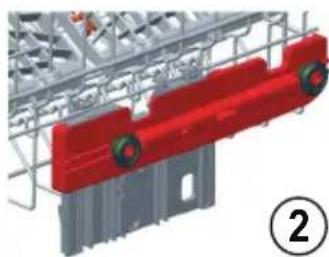

Regolazione dell'altezza del cestello superiore quando piano

Il meccanismo di regolazione dell'altezza del cestello sul cestello superiore della macchina è progettato per consentire la regolazione del cestello superiore verso l'alto o verso il basso, senza rimuoverlo dalla macchina quando è piana, e creare grandi spazi nelle aree superiore o inferiore della macchina, come necessario. Il cestello della macchina è impostato sulla posizione superiore secondo le impostazioni predefinite. Per sollevare il cestello, tenerlo da entrambi i lati e spingerlo verso l'alto. Per abbassarlo, tenerlo da entrambi i lati e lasciarlo. Nel meccanismo di regolazione del cestello carico, assicurarsi che entrambi i lati siano nella stessa posizione. (Alto/basso)

Cestello inferiore

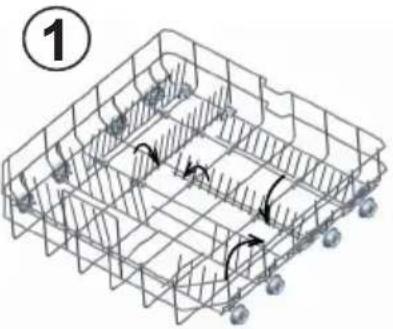

Portapiatti richiudibili

Nel cestello inferiore della macchina sono presenti quattro portapiatti richiudibili progettati per consentire la collocazione di oggetti grandi come pentole, tegami, ecc. Se necessario, possono essere piegati separatamente, oppure possono essere tutti piegati per ottenere spazi più grandi. Per regolarli, sollevarli o richiuderli verso il basso.

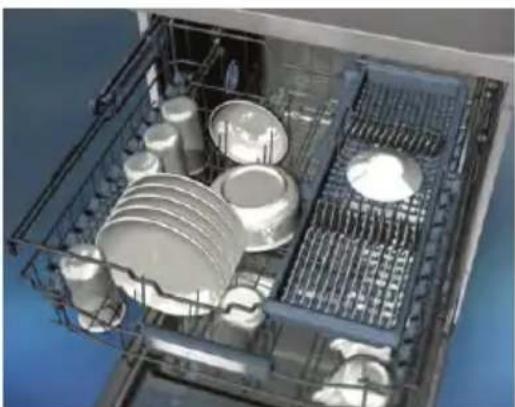

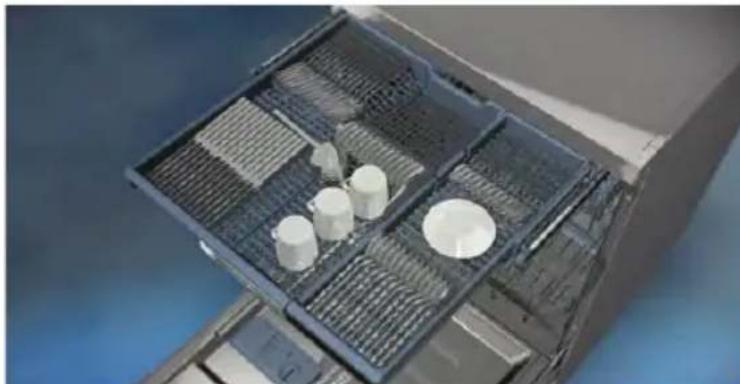

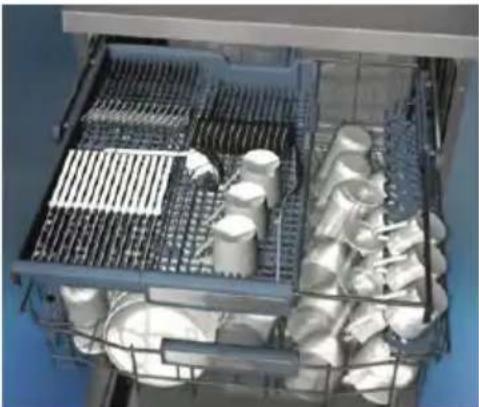

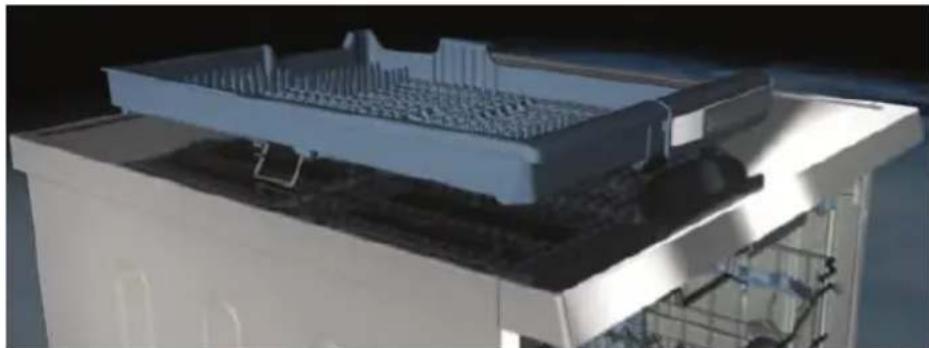

Cestello per posate superiore

Il cestello per posate superiore è pensato per collocare forchette, cucchiai e coltelli, utensili lunghi e oggetti piccoli.

Poiché può essere facilmente rimosso dalla macchina, è possibile rimuovere i piatti insieme al cestello dopo il lavaggio.

Il cestello per posate superiore è composto da due pezzi; se bisogna fare spazio per i piatti nel cestello superiore, è possibile estrarre la parte sinistra o destra del cestello per posate superiore per avere più spazio.

Attenzione: i coltelli e altri oggetti appuntiti devono essere collocati orizzontalmente nel cestello delle posate.

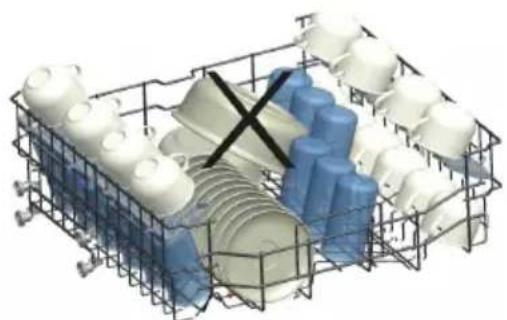

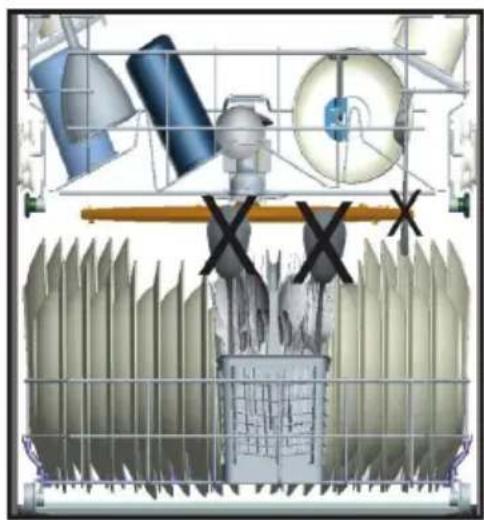

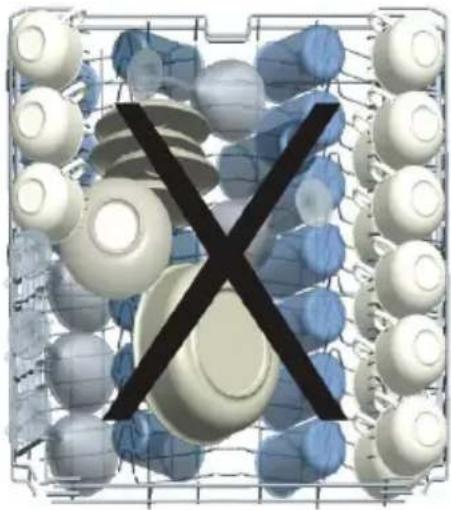

Carichi non corretti

Nota importante per i testi di laboratorio

Per informazioni dettagliate sui test delle prestazioni, contattare il seguente indirizzo: "[e-mail]". Nella e-mail, indicare il nome del modello e il numero di serie (20 cifre) che può essere trovato sullo sportello dell'apparecchio.

Elementi del programma

N. programmaw
Programmannoni etemperature	Pre-lavaggio(P1)	Rapidò 30'40°C(P2)	Eco(riferimento)50°C (P3)
Tipodi di rifiuti alimentari	Pre--lavaggio per sciacquare e indebolire i residui in attesa di carico completo, quindi selezionare un programmaw	Caffè, latte, the, carne fredda, vegetali, non rimasti a lungo	Caffè, latte, the, carne fredda, vegetali, non rimasti a lungo
Livello dello sporco		leggero medio
Quantità di detergente B: 25 cm3/15 cm3R: 5 cm3		A+B A+B
	Lavaggio a 30°C	Lavaggio a 40°C Prelavaggio
	Risciacquo a caldo	Risciacquo a freddo	Lavaggio a 50°C
	Fine Risciacquo a caldo	caldo Risciacquo a caldo
		Fine Asciutto
			Fine
Programma Durata min.	18 30 171
Consumo elettrico (kW ora)	0,57 0,88 0,94
Acqua elettrico (litri)	7,7 10,9 9

Attenzione: i programmi rapidi non includono una fase di asciugatura. I valori dichiarati sono i valori ottenuti in condizioni di laboratorio conformemente agli standard rilevanti. Questi valori possono subire modifiche a seconda delle condizioni del prodotto e dell'ambiente (tensione di rete, pressione dell'acqua, temperatura dell'acqua in ingresso e temperatura ambientale).

Elementi del programma

N.programma
Programmamoni etemperature	Super 50'65°C (P5)	Igiene 60°C (P6)	Auto delicato30-50°C	Auto normale50-60°C	Auto intenso60-70°C
Tipodi di rifiuti alimentari	Zuppe, salse,pasta, uova, risopilaf, patate e piatti da forno,alimenti fritti	Piatti con sporco intenso che attendono da molto tempo o richiedono un lavaggio igienico	Zuppe rimaste da tempo, salse, dolci, uova, risopatate e alimenti da forno o fritti
Livello dello sporco	medio intenso Alto	Alto Alto
Quantità di detergenteB: 25 cm3/15 cm3R: 5 cm3	A+B A+B A+B A+B	A+B
	Lavaggio a 65°C Lavaggio a 60°C		La fase di lavaggio è determinata automaticamentea seconda della quantità di sporco.
	Risciacquo caldo Lavaggio a 65°C
	Risciacquo a caldo	Risciacquo a freddo
	Fine Lavaggio a 50°C
		Risciacquo a caldo
		Asciutto
		Fine
ProgrammDurata min.	50 154 64-91 100-	32 111-179
Consumo elettrico(kW ora)	1,29 1,75 0,80-0,90	1,13-1,46	1,30-1,95
Acqua elettrico(litri)	10,7 18,5 10,6-17,7	10,9-18,6	12,3-24,6

**Nel ciclo del programma di prelavaggio usare solo detergente in polvere.** È possibile lavare i piatti con il livello di lavaggio A usando un ciclo Super 50 min.

CAPITOLO 6: ACCENSIONE DELLA MACCHINA E SELEZIONE DI UN PROGRAMMA

Dopo aver premuto il pulsante acceso/spento, sullo schermo del programma vengono visualizzati due trattini. Premere il "pulsante tattile acceso/spento" con la punta delle dita per 1 secondo per accendere o spegnere la macchina.

2.) Pulsante tattile programma

Usare il pulsante tattile del programma per selezionare un programma adatto per i piatti.

3.) Schermo del programma

Lo schermo del programma indica la lunghezza dei programmi e il tempo rimanente durante il programma. Con questo schermo è possibile anche monitorare il programma.

4.) Pulsante tattile avvio ritardato

È possibile ritardare il tempo di avvio di un programma selezionato da 1 a 19 ore premendo il tasto di avvio ritardato della macchina. Quando il pulsante di avvio ritardato viene premuto, "1h" viene visualizzato sullo schermo del programma. Continuando a premere il pulsante del timer per il ritardo, il tempo sullo schermo aumenta da 1 a 19. L'avvio ritardato viene attivato selezionando il tempo di ritardo e il programma di lavaggio desiderato con il pulsante tattile del programma. È anche possibile selezionare prima il programma e l'avvio ritardato in seguito, a seconda dell'ultimo valore inserito. Per cancellare l'avvio ritardato, selezionare il timer di ritardo come "0h", oppure tenere premuto il pulsante del programma per 3 secondi. Lo schermo indica per quanti secondi è necessario tenere premuto il pulsante tramite un conto alla rovescia "3-2-1" per annullare il ritardo.

Nota: se il pulsante di ritardo viene premuto e tenuto premuto, il timer del ritardo parte più rapidamente (il cambiamento è proporzionale al tempo della pressione). Quando il pulsante di avvio ritardato viene premuto per un periodo di tempo prolungato, il contatore si arresta a "h:00".

5.) Risciacquo extra

Una volta premuto il pulsante Avvio/pausa, il programma selezionato con il pulsante di selezione si avvia e lo stato della spia dell'indicatore "lavaggio" si accende. Nella condizione di arresto quando il led di lavaggio è acceso, il led Avvio/pausa lampeggia.

6.) Pulsante 1/2

Usando la funzione 1/2, è possibile effettuare tre tipi di lavaggio, usando il cestello inferiore, il cestello superiore o entrambi.

Se nella macchina sono presenti piccole quantità di piatti e si considera lavarli, è possibile attivare la funzione di semi-riempimento per alcuni programmi. Se i piatti sono presenti in entrambi i cestelli, premere il tasto 1/2 e selezionare le due spie accese.

Se i piatti sono presenti solo nel cestello superiore, premere il tasto 1/2 e selezionare la spia superiore illuminata. Questo programma lava solo gli oggetti nel cestello superiore, assicurarsi che non siano presenti oggetti nel cestello inferiore.

Se i piatti sono presenti solo nel cestello inferiore, premere il tasto 1/2 e selezionare la spia inferiore illuminata. Questo programma lava solo gli oggetti nel cestello inferiore, assicurarsi che non siano presenti oggetti nel cestello superiore.

Nota: se l'ultimo programma ha usato una funzione aggiuntiva, questa funzione rimarrà attiva nel programma di lavaggio successivo fino a che la macchina non sarà spenta e riaccesa. Se non si desidera utilizzare questa funzione sul nuovo programma selezionato, premere nuovamente il pulsante della funzione selezionata e controllare che la spia del pulsante si spenga.

CAPITOLO 6: COMMUTAZIONE DELLA MACCHINA E SELEZIONE DI UN PROGRAMMA

Nota: quando viene selezionato un programma incompatibile con l'opzione "extra silenzioso e rapido", premendo il pulsante si sente un segnale acustico che indica che l'opzione selezionata non è disponibile. 7.) Pulsante tattile detergente in tavolette (pulsante 3 in 1)

Premere il pulsante del detergente in tavolette quando si usano detergenti combinati che includono sale e brillantante.

8.) Indicatore avvertimento sale

Per determinare se nella macchina è presente sale addolcente in quantità sufficiente, controllare se la spia

di avvertimento del sale sullo schermo è accesa. Quando la spia di avvertimento del sale si accende, aggiungere sale allo scompartimento apposito.

Indicatore avvertimento brillantante

Per determinare se nella macchina è presente brillantante in quantità sufficiente, controllare la spia del brillantante

sullo schermo. Quando la spia di avvertimento del brillantante si accende, aggiungere brillantante allo scompartimento apposito.

Conclusione del programma

La macchina emette un segnale acustico per 5 volte quando il programma è completo. Quando lo sportello è aperto a seguito della conclusione

del programma di lavaggio, il segnale acustico termina e sullo schermo viene visualizzato il carattere '0'.

Nota: ogni volta che la macchina viene accesa, il programma Eco e l'opzione Risparmio energetico sono impostati come predefiniti e le opzioni selezionate in precedenza vengono annullate. Quando si selezionano programmi diversi da Eco, l'icona Risparmio energetico si spegne.

Funzionamento della macchina

Accensione della macchina

1- Toccare il tasto acceso/spento.

Con la macchina accesa, quando il pulsante acceso/spento (1) è premuto, sullo schermo del programma vengono visualizzati due trattini.

2- Quando si seleziona un programma con il pulsante tattile del programma (2), il programma selezionato (P1, P2, ecc.) viene visualizzato sullo schermo del programma, da (P1 a P8) e la durata del programma è visualizzata alternativamente per 3 secondi per il programma e 1 secondo per il tempo di durata.

3- Se si desidera, è possibile selezionare funzioni aggiuntive. (4-7)

4- Chiudere lo sportello. Il programma si avvia automaticamente.

Nota: se si decide di non avviare la macchina dopo aver selezionato il programma, premere il pulsante di accensione/spegnimento (1). La macchina sarà pronta per la nuova selezione del programma premendo nuovamente il pulsante di accensione/spegnimento (1). Selezionare il nuovo programma premendo il pulsante del programma (2).

Monitoraggio del programma

• Quando lo sportello viene aperto dopo il completamento del programma di lavaggio selezionato, il segnale acustico termina e il carattere '0' viene visualizzato sullo schermo (3).
• Se lo sportello viene aperto durante il ciclo di lavaggio, il tempo rimanente del programma selezionato viene visualizzato sullo schermo (3).
• La macchina emette un segnale acustico per 5 volte quando il programma è completo.

Cambiamento del programma

Per cancellare il programma mentre un programma di lavaggio è attivo.

1- Aprire lo sportello e selezionare il nuovo programma premendo il pulsante tattile del programma (2).

2- Dopo aver chiuso lo sportello, il nuovo programma selezionato parte dal punto raggiunto dal programma precedente, ma con i parametri (temperatura, cicli) del nuovo programma.

Nota: quando si arresta la macchina per fermare il programma di lavaggio prima che sia stato completato, aprire con attenzione lo sportello per evitare di versare acqua.

Annullamento e azzeramento di un programma

Per annullare un programma attualmente in corso o in posizione di attesa.

1- Aprire lo sportello della macchina. L'ultimo programma selezionato viene visualizzato sullo schermo (3).

2- Premere e tenere premuto il pulsante del programma (2) per 3 secondi. Lo schermo (3) effettua un conto alla rovescia "da 3 a 1" quindi visualizza "0:01" per indicare che l'annullamento è pronto.

CAPITOLO 6: COMMUTAZIONE DELLA MACCHINA E SELEZIONE DI UN PROGRAMMA

Annullamento e azzeramento di un programma

Per annullare un programma attualmente in corso o in posizione di attesa.

1- Aprire lo sportello della macchina. L'ultimo programma selezionato viene visualizzato sullo schermo (3).

2- Premere e tenere premuto il pulsante del programma (2) per 3 secondi. Lo schermo (3) effettua un conto alla rovescia "da 3 a 1" quindi visualizza "0:01" per indicare che l'annullamento è pronto.

3- Dopo che lo sportello della macchina è stato chiuso, il processo di scarico viene avviato. La macchina rimuove l'acqua presente per circa 30 secondi. Quando il programma è stato cancellato, la macchina emette un segnale acustico 5 volte.

Nota: quando si apre lo sportello della macchina per arrestare il programma di lavaggio prima che sia stato completato, aprire con attenzione lo sportello per evitare di versare acqua.

Funzionamento della macchina

Spegnimento della macchina

Al termine del programma, spegnere la macchina usando il pulsante acceso/spento (1).

Nota: per migliorare le prestazioni di asciugatura, dopo il segnale acustico che indica il termine del programma di lavaggio, lasciare lo sportello della macchina socchiuso per velocizzare l'asciugatura o selezionare un'opzione di risparmio energetico prima di iniziare un programma per velocizzare l'asciugatura.

Nota: se lo sportello della macchina viene aperto durante il lavaggio o la corrente viene disattivata, la macchina riavvierà il programma quando lo sportello viene chiuso o la corrente viene ripristinata.

	OPZIONI Ricerca Inizio	Mezzo carico (modalità)	Tablet Extra asciutto
PROGRAMMI
Mini 18° - - - -
Rapidò 30° -		X	-
Eco 50°C -		X X X	X
Super 50° -		X X X	X
Igiene 50°C - - - -
Automatico delicato 30°-50°C	-	X X X	X
Automatico normale 50°-60°C	-	X X X	X
Automatico intensò 60°-70°C	-	X X X	X

La funzione " - " non può essere selezionata. La funzione " x" può essere selezionata.

Extra rapido ed extra silenzioso non possono essere selezionati contemporaneamente.

CAPITOLO -6: COMMUTAZIONE DELLA MACCHINA E SELEZIONE DI UN PROGRAMMA

Configurazione segnale acustico

Il livello acustico del segnale può essere regolato.

1- Premere il pulsante acceso/spento (1) (se è in posizione SPENTO).

2- Premere e tenere premuti i pulsanti "Ritardo" (4) e "Mezzo carico" (6)

per 3 secondi contemporaneamente per impostare il volume.

3- Tenendo premuti i pulsanti "Ritardo" (4) e "Mezzo carico" (6),

lo schermo visualizza un conto alla rovescia da 3 a 1.

• La prima volta che il volume è regolato, al termine dei 3 secondi, sullo schermo viene visualizzato "S03".

Se la regolazione del volume è già stata effettuata, al termine dei 5 secondi il livello selezionato in precedenza

viene visualizzato sullo schermo (da "S00" a "S03").

Il livello del volume viene aumentato e diminuito usando "Ritardo" e "Mezzo carico".

• Per aumentare il volume del segnale acustico:

1) Premere il pulsante "Mezzo carico" (6).

2) Lo schermo (3) passa da "S00" a "S03".

• Per ridurre il volume del segnale acustico:

1) Premere il pulsante "Ritardo" (4).

2) Lo schermo (3) passa da "S03" a "S00". "S00" significa che tutti i segnali acustici sono spenti.

4- Per uscire dalla modalità di regolazione del volume, spegnere la macchina.

L'ultimo livello del volume selezionato sarà conservato in memoria.

Nota: Dal livello sonoro "3" a "1", il livello di rumorosità viene ridotto per fasi a seconda del livello sonoro.

SMALTIMENTO DELLA VECCHIA MACCHINA

Il simbolo sul prodotto o sull'imballaggio indica che il prodotto non deve essere smaltito come rifiuto domestico. Deve invece essere consegnato agli impianti di raccolta dei rifiuti che riciclano apparecchiature elettriche ed elettroniche. Questo consente di evitare danni all'ambiente e alla salute.

Il riciclaggio dei materiali consente di preservare le risorse naturali. Per informazioni dettagliate sul riciclaggio di questo prodotto, contattare le autorità locali, il centro di riciclaggio o il negozio in cui è stato acquistato il prodotto.

SHARP
