QWD53I443XDE - Lavastoviglie SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie da incasso
Marca	Sharp
Modello	QWD53I443XDE
Capacità	15 coperti
Altezza	820 - 870 mm (regolabile)
Larghezza	598 mm
Profondità	550 mm
Peso netto	38 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza totale	1900 W
Potenza di riscaldamento	1800 W
Potenza della pompa di lavaggio	100 W
Potenza della pompa di scarico	25 W
Pressione dell'acqua	0,03 - 1 MPa (0,3 - 10 bar)
Corrente nominale	10 A
Programmi di lavaggio	8 programmi: Prelavaggio, Rapido 30 min, Eco, Lavaggio doppio, Super 50 min, Igiene, Delicato auto, Intensivo auto
Funzioni speciali	Partenza differita (1-19 h), Mezzo carico, Tavoletta 3 in 1, Extra rapido, Extra silenzioso, Risparmio energetico (apertura automatica della porta)
Tipo di asciugatura	Turbo asciugatura + apertura automatica della porta alla fine del ciclo
Cestelli	Cestello superiore regolabile in altezza con ripiani pieghevoli, cestello inferiore con 4 ripiani pieghevoli, cestello per posate rimovibile
Bracci irroratori	Braccio superiore e inferiore
Filtri	Filtri rimovibili da pulire regolarmente
Sicurezza bambini	Chiusura automatica in caso di apertura durante il ciclo
Livello sonoro	Volume dell'allarme regolabile da S00 a S03
Consumo d'acqua (Eco)	9 L
Consumo di energia (Eco)	0,84 kWh
Durata del programma Eco	195 min

Domande frequenti - QWD53I443XDE SHARP

Quali tipi di stoviglie non sono adatti alla lavastoviglie?

Non mettere oggetti in legno, osso, avorio, madreperla, plastica non resistente al calore, rame, stagno, alluminio, argento, alcuni vetri delicati, porcellana con motivi stampati, cristallo al piombo, oggetti incollati, spugne o strofinacci. Evitare anche ceneri, candele, vernici, pitture, sostanze chimiche e leghe di ferro.

Come regolare il volume dei segnali acustici?

Premere contemporaneamente i tasti Tavoletta / Risparmio energetico e Extra rapido / silenzioso per 3 secondi. Quindi utilizzare questi tasti per passare da S00 (silenzioso) a S03 (massimo). Spegnere la macchina per salvare.

Cosa fare se la porta non si chiude correttamente?

Controllare prima che la lavastoviglie sia ben livellata. Regolare i piedi regolabili in modo che sia stabile e in piano. Assicurarsi che nessun oggetto ostacoli la chiusura.

Quali programmi sono disponibili e cosa lavano?

8 programmi: Prelavaggio (risciacquo), Rapido 30 min a 40°C (sporco leggero), Eco a 50°C (riferimento), Lavaggio doppio a 60°C, Super 50 min a 65°C, Igiene a 60°C, Delicato auto 30-50°C, Intensivo auto 50-70°C. I programmi auto regolano temperatura e durata in base allo sporco.

Come utilizzare la partenza differita?

Premere il tasto Partenza differita per scegliere un ritardo da 1 a 19 ore. Viene visualizzata l'ora; tenendo premuto, il contatore accelera. Per annullare, selezionare 0h o tenere premuto il tasto Programma per 3 secondi.

Cosa significa la spia del sale o del brillantante accesa?

La spia del sale indica che è necessario aggiungere sale rigenerante nell'apposito scomparto. La spia del brillantante segnala che è necessario riempire il serbatoio del liquido di risciacquo.

Come annullare un programma in corso?

Aprire leggermente la porta per evitare perdite, quindi tenere premuto il tasto Programma per 3 secondi. Il display conta alla rovescia da 3 a 1 e mostra 0:01. Chiudere la porta: la macchina scarica l'acqua e si ferma con 5 bip.

Quali oggetti possono essere lavati nel cestello per posate?

Il cestello per posate (rimovibile) accoglie forchette, cucchiai, coltelli e piccoli utensili. Posizionare i coltelli affilati orizzontalmente o con la lama verso il basso per evitare lesioni.

Come regolare l'altezza del cestello superiore?

Il cestello superiore è regolabile senza estrarlo: tirare verso l'alto per alzare, lasciare scendere per abbassare. Assicurarsi che entrambi i lati siano alla stessa altezza.

Quale manutenzione regolare è necessaria?

Pulire i filtri dopo ogni utilizzo. Controllare e riempire il sale e il brillantante. Pulire le guarnizioni della porta. Pulire i bracci irroratori se ostruiti. Utilizzare un decalcificante specifico se necessario.

MANUALE UTENTE QWD53I443XDE SHARP

CAPITOLO 1: SPIEGAZIONE DEL PRODOTTO

Specifiche tecniche 5

Conformità con gli standard e i dati dei test 5

CAPITOLO 2: INFORMAZIONI E RACCOMANDAZIONI SULLA SICUREZZA

Riccio 6

Informazioni sulla sicurezza 6

Raccomandazioni 8

Oggetti non adatti alla lavastoviglie 8

CAPITOLO 3: INSTALLAZIONE DELLA MACCHINA

Posizionamento della macchina 8

Collegamento dell'acqua 9

Tubo di ingresso dell'acqua 9

Tubo di uscita dell'acqua 9

Connessione elettrica 10

CAPITOLO 5: DESCRIZIONE DEI PROGRAMMI

Elementi del programma 14

CAPITOLO 6: COMMUTAZIONE DELLA MACCHINA E SELEZIONE DI UN PROGRAMMA

Accensione della macchina 17

Monitoraggio del programma 17

Cambiamento del programma 18

Annullamento e azzeramento di un programma 18

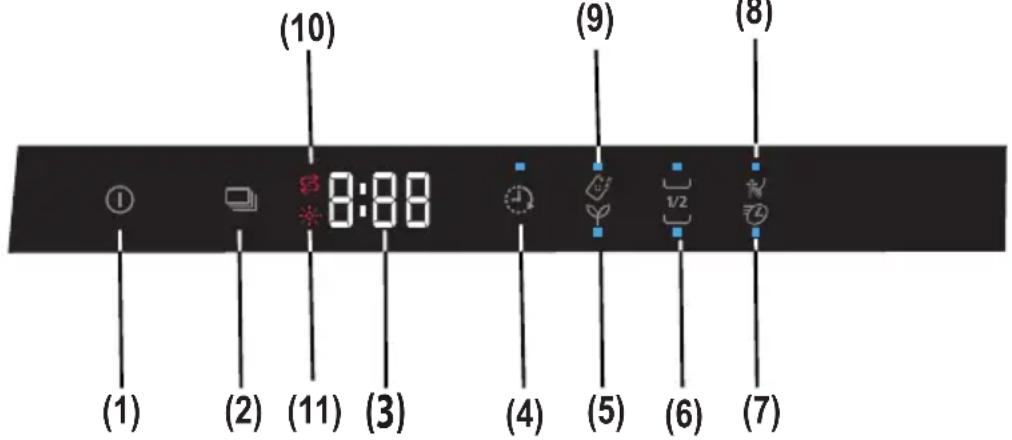

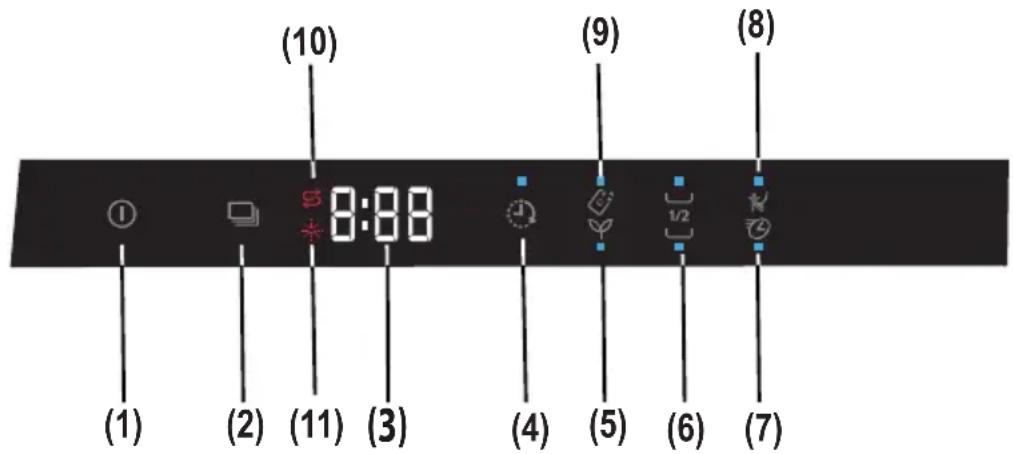

Funzionamento della macchina 18

Caro cliente, il nostro obiettivo è di offrirle prodotti di alta qualità che superano le sue aspettative. Il suo apparecchio è prodotto in impianti moderni ed è collaudato con rigore.

Prima di usare questo apparecchio, leggere con attenzione la guida, che include informazioni di base per l'installazione, la manutenzione e l'utilizzazione sicura. Contatti il suo centro di assistenza autorizzato per l'installazione del suo prodotto.

Le istruzioni operative si applicano a numerosi modelli. Pertanto potrebbero presentarsi delle differenze.

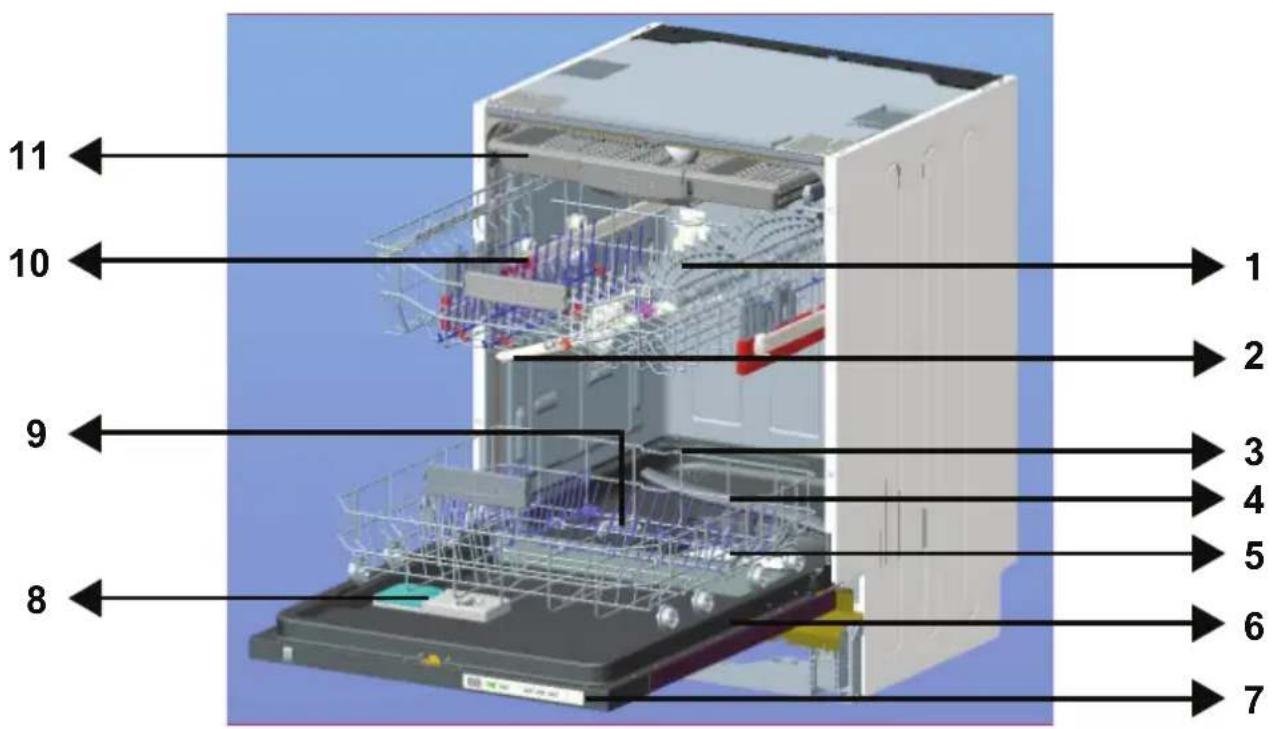

CAPITOLO 1: SPIEGAZIONE DEL PRODOTTO

1. Cestello superiore con rastrelliera
2. Braccio irroratore superiore
3. Cestello inferiore
4. Braccio irroratore inferiore
5. Filtri
6. Targhetta dei dati

Unità di essiccazione turbo:

questo problema offre

prestazioni di essiccazione

migliori per i propri piatti.

1. Pannello di controllo
2. Erogatore detergente e per risciacquo
3. Erogatore di sale
4. Gancio guida cestello superiore
5. Cestello coltelli superiore

Braccio irroratore fatto:

offre un migliorato la-

vaggio per i piatti del

cestello superiore.

CAPITOLO 1: SPECIFICHE TECNICHE

Specifiche tecniche

Capacità 15 impostazioni per la	ocalità
Altezza 820 mm - 870 mm
Larghezza 598 mm
Profondità 550 mm
Peso netto 38 kg
Alimentazione elettrica 220-240	V, 50 Hz
Potenza totale 1900 W
Potenza calore 1800 W
Potenza pompaggio 100 W
Potenza pompa di aspirazione 25 W
Pressione collegamento dell'acqua	0,03 MPa (0,3 bar)-1 MPa (10 bar)
Corrente 10 A

Conformità con gli standard e i dati di prova / dichiarazione di conformità CE

Tutti i passaggi relativi alla macchina sono eseguiti in conformità con i regolamenti sulla sicurezza contenuti in tutte le direttive rilevanti della Comunità Europea: 2004/108/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242.

Nota importante per l'utente: per una copia digitale del presente manuale, contattare il seguente indirizzo:

[e-mail]. Nella e-mail, indicare il nome del modello e il numero di serie (20 cifre) che può essere trovato sullo sportello dell'apparecchio.

INFORMAZIONI E RACCOMANDAZIONI SULLA SICUREZZA

Riciclo

• Alcuni componenti e parti dell'imballo usano materiali riciclabili.
• Le parti in plastica sono contrassegnate con le abbreviazioni internazionali: (>PE<, >PS<, >POM<, >PP<).
• Le parti in cartone sono state prodotte a partire da carta riciclata che deve essere smaltita nei contenitori per la carta destinata al riciclaggio.
• Tali materiali non sono idonei per i cestini dei rifiuti. Devono essere consegnati ai centri di riciclaggio.
• Contattare il centro rilevante al fine di ottenere informazioni sui metodi e i punti di smaltimento.

Informazioni sulla sicurezza

Alla ricezione della macchina

• Se sono visibili danni all'imballo della macchina, contattare il proprio rivenditore o il Supporto Sharp.
• Disimballare i materiali della confezione come indicato e smaltirli conformemente ai regolamenti.

Elementi cui prestare attenzione durante l'installazione della macchina

• Scegliere un luogo adatto, sicuro e a livello in cui installare la macchina.
• Eseguire l'installazione e la connessione della macchina secondo le istruzioni.
• Questa macchina deve essere installata e riparata esclusivamente da un centro di assistenza autorizzato.
• Usare solo parti di ricambio originali con la macchina.
• Prima dell'installazione, assicurarsi che la macchina sia stata disconnessa.
• Controllare che il sistema dei fusibili elettrici interni sia connesso conformemente ai regolamenti.
• Tutte le connessioni elettriche devono corrispondere ai valori sulla targhetta.
• Assicurarsi che la macchina non poggi sul cavo di alimentazione elettrica.
• Non usare un cavo di prolunga o una presa multipla per stabilire una connessione. La spina deve essere facilmente raggiungibile dopo l'installazione.
• Dopo l'installazione, avviare a carico la prima volta.

Uso quotidiano

• Questa macchina è destinata all'uso domestico; non usarla per altri scopi. L'uso commerciale della lavastoviglie annulla la garanzia.
• Non salire, sedersi o collocare carichi quando lo sportello è aperto: si potrebbe cadere.
• Non usare detergenti e brillantanti non prodotti specificamente per lavastoviglie. La nostra azienda non si assumerà responsabilità per questo.
• L'acqua nella sezione di lavaggio della macchina non è potabile; non berla.
• A causa del pericolo di esplosioni, non versare nella sezione di lavaggio della macchina agenti chimici come solventi.
• Controllare che gli oggetti in plastica siano resistenti al calore prima del lavaggio.

CAPITOLO 2: INFORMAZIONI E RACCOMANDAZIONI SULLA SICUREZZA

• Questo apparecchio può essere usato da bambini di età superiore agli 8 anni e da persone con capacità mentali, sensoriali e fisiche ridotte o con mancanza di esperienza e conoscenza, a condizione che siano supervisionati o abbiano ricevuto istruzioni riguardanti l'uso sicuro dell'apparecchio e comprendano i pericoli connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.
• Non collocare oggetti pesanti o inadatti che superino la capacità del cestello nella macchina. SHARP non è responsabile per i danni alle parti interne.
• La lavastoviglie non deve essere aperta durante il funzionamento. Un dispositivo di sicurezza assicura l'arresto della macchina in caso di apertura.
• Non lasciare lo sportello aperto per evitare incidenti.
• Collocare coltelli e altri oggetti con punte taglienti nel cestello per le posate con la lama orientata verso il basso.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da SHARP o da un agente di servizio.
• Se l'opzione EnergySave è selezionata, lo sportello si apre al termine del programma. Non forzare la chiusura dello sportello per evitare di danneggiare il meccanismo automatico dello sportello. Lo sportello deve restare aperto 30 minuti per asciugare in modo efficace (per i modelli con sistema di apertura automatica dello sportello).

Attenzione: Non sostare di fronte allo sportello dopo il segnale di apertura automatica.

Per la sicurezza dei bambini

• Dopo la rimozione dell'imballaggio della macchina, assicurarsi che il relativo materiale sia al di fuori della portata dei bambini.
• Non consentire ai bambini di giocare o avviare la macchina.
• Tenere i bambini lontani dai detergenti o dalle sostanze per il risciacquo.
• Tenere i bambini lontani dalla macchina quando è aperta perché potrebbero essere presenti residui di detergenti all'interno di essa.
• Assicurarsi che la macchina precedente non costituisca una minaccia per i bambini. È risaputo che in passato dei bambini sono rimasti bloccati all'interno di macchine in disuso. Per prevenire tale situazione, rompere il fermo dello sportello della macchina e tagliare i cavi elettrici.

In caso di malfunzionamento

• Eventuali riparazioni effettuate da soggetti che non siano personale autorizzato annulleranno la garanzia.
• Prima dei lavori di riparazione della macchina, assicurarsi che la macchina sia staccata dalla rete elettrica. Disattivare il fusibile o staccare la macchina. Non tirare il cavo. Assicurarsi di chiudere il rubinetto dell'acqua.

CAPITOLO 2: INFORMAZIONI E RACCOMANDAZIONI SULLA SICUREZZA

Raccomandazioni

• Per risparmiare energia e acqua, rimuovere i residui sui piatti prima di disporli nella macchina. Avviare la macchina solo dopo averla caricata completamente.
• Usare il programma di prelavaggio solo se necessario.
• Collocare oggetti concavi come coppe, bicchieri o pentole a testa in giù nella macchina.
• Si raccomanda di non caricare nella macchina piatti diversi o in quantità maggiore di quanto indicato.

Oggetti non adatti alla lavastoviglie:

• cenere di sigarette, resti di candele, lucidanti, sostanze chimiche, materiali in lega di ferro;
• forchette, cucchiai e coltelli con parti in legno od osso, o maniglie con avorio o rivestimento in madreperla; oggetti incollati, oggetti con fondo contenente sostanze chimiche abrasive, acide o basiche.
• Oggetti chimici non resistenti al calore, contenitori con rivestimento in stagno o rame.
• Oggetti in alluminio o argento (potrebbero scolorirsi, opacizzarsi).
• Alcuni tipi delicati di vetro, porcellane con motivi a stampa ornamentali che potrebbero scolorirsi già al primo lavaggio; alcuni oggetti di cristallo che perdono la lucentezza nel tempo, posate non resistenti al calore, bicchieri in cristallo, taglieri, oggetti fabbricati con fibre sintetiche;
• oggetti assorbenti come spugne o stracci da cucina non sono adatti alla lavastoviglie.

Attenzione: ricordarsi di acquistare set adatti alla lavastoviglie in futuro.

INSTALLAZIONE DELLA MACCHINA

Posizionamento della macchina

Quando si determina il luogo per l'installazione, scegliere un punto accessibile per caricare e scaricare i piatti.

Non collocate la macchina in un punto in cui esiste la probabilità che la temperatura del locale scenda sotto i 0°C.

Prima del posizionamento, togliere la macchina dall'imballaggio seguendo gli avvisi collocati sullo stesso.

Posizionare la macchina nelle vicinanze di un rubinetto o uno scarico per l'acqua. È necessario collocare la macchina tenendo conto che le sue connessioni non potranno essere alterate una volta stabilite.

Non afferrare la macchina dallo sportello o dal pannello quando viene spostata.

Lasciare spazio vuoto su tutti i lati della macchina per poterla spostare e riposizionare comodamente durante la pulizia.

Assicurarsi che i tubi di ingresso e uscita dell'acqua non vengano schiacciati durante il posizionamento della macchina. Assicurarsi che la macchina non poggi sul cavo di alimentazione elettrica.

Regolare i piedini regolabili della macchina in modo che essa sia bilanciata e a livello.

Un posizionamento adeguato della macchina assicura l'apertura e la chiusura conveniente della macchina.

CAPITOLO 3: INSTALLAZIONE DELLA MACCHINA

Se lo sportello della macchina non si chiude in modo corretto, controllare che la macchina sia stabile sul pavimento; altrimenti regolare i piedini e assicurarsi che la posizione sia stabile.

Collegamento dell'acqua

L'impianto idraulico interno deve essere adatto all'installazione di una lavastoviglie. Inoltre suggeriamo di collocare un filtro all'entrata del proprio appartamento o abitazione per evitare danni alla macchina provocati da contaminazione (sabbia, terra, ruggine, ecc.) che potrebbe essere occasionalmente trasportata attraverso la rete idraulica o dell'acqua, e di evitare inconvenienti come l'ingiallimento e la formazione di depositi dopo il lavaggio.

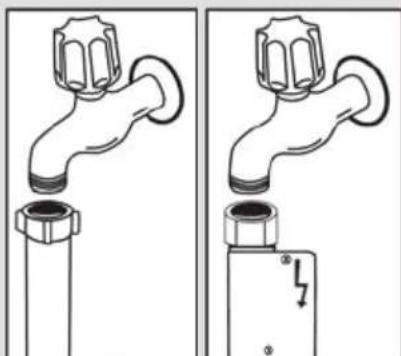

Tubo di ingresso dell'acqua

Non usare il tubo di ingresso dell'acqua della vecchia macchina. Usare il tubo nuovo fornito con la macchina. Se si collega un tubo di ingresso dell'acqua nuovo o usato, far scorrere dell'acqua al suo interno per alcuni istanti prima di collegarlo. Collegare il tubo di ingresso dell'acqua direttamente al rubinetto dell'acqua. La pressione erogata dal rubinetto deve essere minima 0,03 MPa e massima 1 MPa. Se la pressione dell'acqua è superiore a 1 MPa, installare una valvola di sfiato della pressione.

Dopo aver effettuato il collegamento, il rubinetto deve essere aperto completamente, quindi controllare l'afflusso dell'acqua. Per la sicurezza della macchina, chiudere il rubinetto di ingresso dell'acqua dopo aver terminato i programmi di lavaggio.

NOTA: alcuni modelli usano un tubo Aquastop. Se è presente il tubo Aquastop, si forma una tensione pericolosa. Non tagliare il tubo Aquastop. Non avvolgerlo né torcerlo.

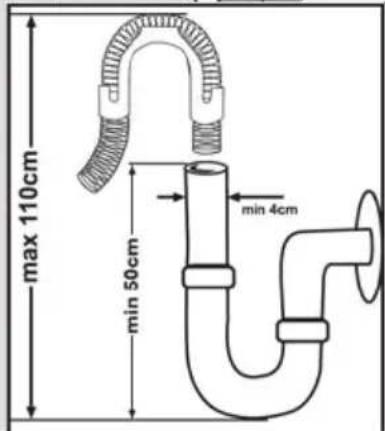

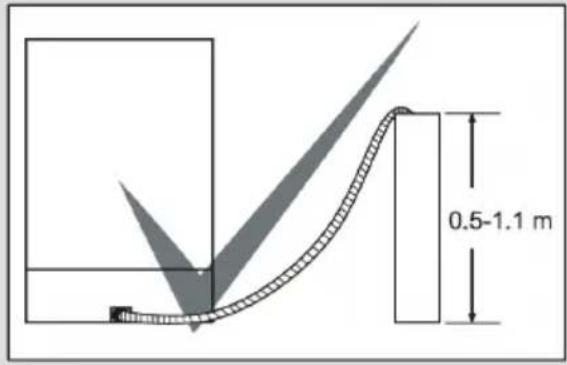

Tubo di uscita dell'acqua

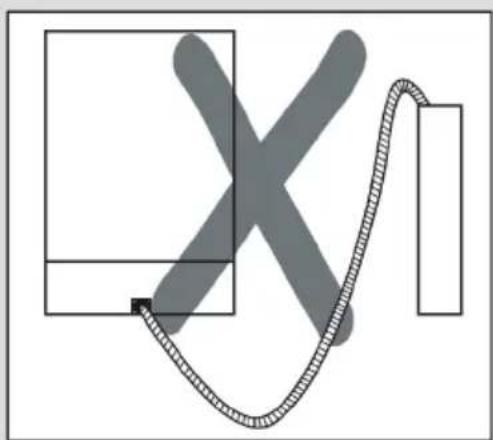

Il tubo di scarico dell'acqua può essere collegato allo scarico o al rubinetto del lavandino. Usando uno speciale tubo angolato (se disponibile), l'acqua può essere scaricata direttamente nel lavandino agganciando il tubo angolato sul bordo. Questa connessione deve essere a 50 e 110 cm dal piano del pavimento.

CAPITOLO 3: INSTALLAZIONE DELLA MACCHINA

Attenzione: se viene usato un tubo di lunghezza superiore a 4 m, i piatti potrebbero rimanere sporchi. In questo caso, la nostra azienda non si assume responsabilità.

Connessione elettrica

La messa a terra della macchina deve essere connessa a una presa a terra alimentata da corrente e tensione adeguate. Se non è disponibile una messa a terra, incaricare un elettricista della sua realizzazione. In caso di uso senza messa a terra, la nostra azienda non sarà responsabile di interruzioni delle operazioni che potrebbero verificarsi. Il valore della corrente del fusibile interno deve essere di 10-16 A.

La macchina è impostata su 220-240 V. Se la tensione della rete elettrica nella propria località è di 110 V, collegare un trasformatore 110/220 V e di 3000 W. La macchina non deve essere collegata durante il posizionamento.

Usare sempre il tubo rivestito fornito con la macchina.

Il funzionamento a bassa tensione provocherà un abbassamento della qualità del lavaggio.

Il cavo elettrico della macchina deve essere sostituito dall'assistenza o da un elettricista autorizzato. Non fare ciò potrebbe provocare degli incidenti.

Per finalità legate alla sicurezza, assicurarsi sempre di disconnettere la spina al termine di un programma di lavaggio.

Per non provocare scosse elettriche, non staccare la spina con le mani bagnate.

Quando la macchina viene staccata alla rete elettrica, tirare sempre la spina. Non tirare mai il cavo.

Per non provocare scosse elettriche, non staccare la spina con le mani bagnate.

Quando la macchina viene staccata alla rete elettrica, tirare sempre la spina. Non tirare mai il cavo.

Collocare i piatti in modo corretto nella macchina.

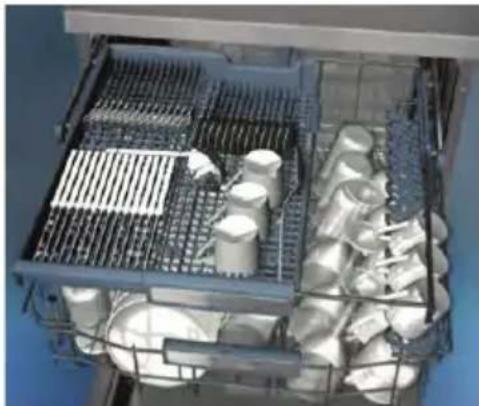

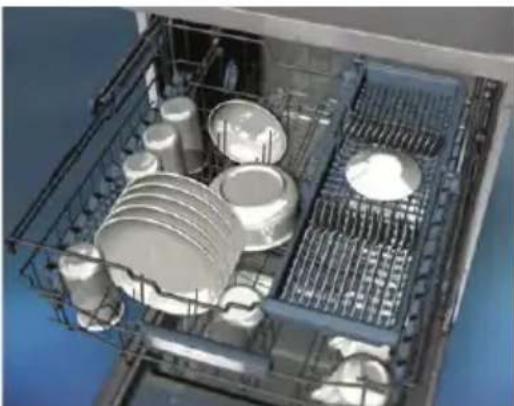

Nella macchina sono presenti due cestelli separati per caricare i piatti. Il cestello inferiore è usato per oggetti rotondi e profondi.

Il cestello superiore è per gli oggetti sottili e stretti. Si raccomanda di usare la griglia per posate per ottenere migliori risultati.

Per evitare possibili lesioni, collocare i coltelli appuntiti e con il manico allungato con le punte verso il basso o orizzontalmente sui cestelli.

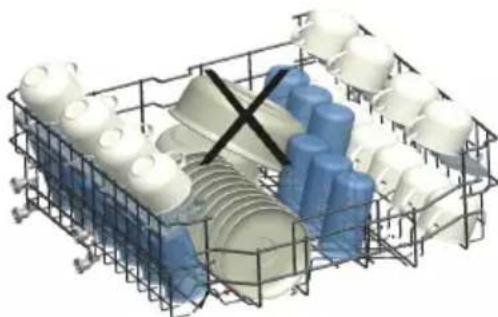

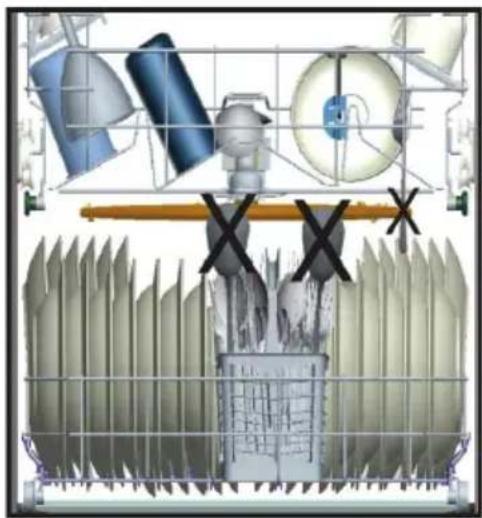

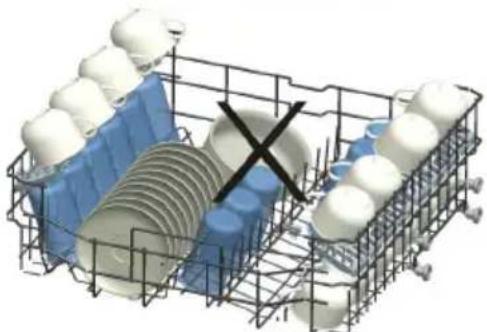

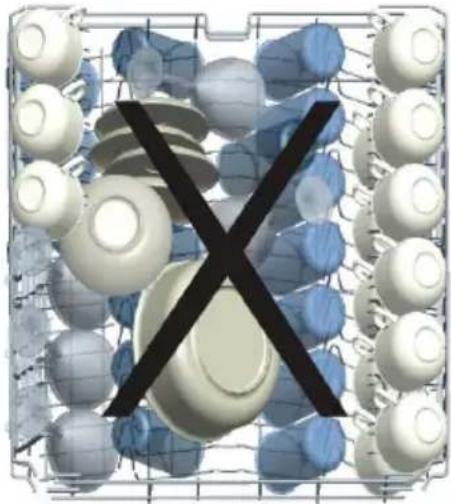

Attenzione: collocare i piatti nella macchina in modo tale che non impediscano ai bracci dell'irroratrice superiore e inferiore di ruotare.

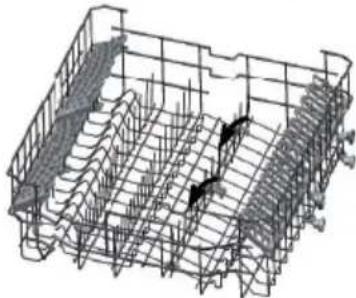

Portapiatti

È possibile collocare bicchieri di diverse dimensioni sotto questi portapiatti grazie alla regolazione dell'altezza. I portapiatti possono essere usati su 2 diverse altezze.

Portapiatti richiudibili

I portapiatti richiudibili del cestello superiore sono progettati per poter collocare oggetti di grandi dimensioni come pentole, tegami, ecc. Se necessario, ciascuna parte può essere piegata separatamente, o possono essere piegate tutte per ottenere spazi più grandi. Per regolare i portapiatti richiudibili, sollevarli o richiuderli verso il basso.

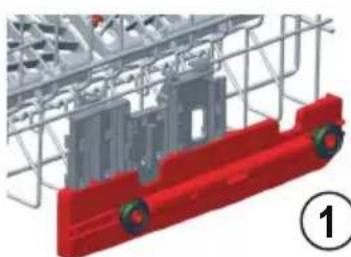

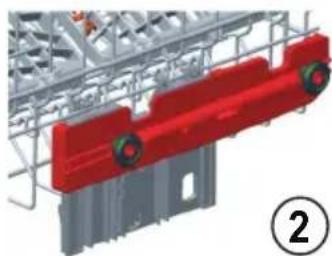

Regolazione dell'altezza del cestello superiore quando piano

Il meccanismo di regolazione dell'altezza del cestello sul cestello superiore della macchina è progettato per consentire la regolazione del cestello superiore verso l'alto o verso il basso, senza rimuoverlo dalla macchina quando è pieno, e creare grandi spazi nell'area superiore o inferiore della macchina, come necessario. Il cestello della macchina è impostato sulla posizione superiore secondo le impostazioni predefinite. Per sollevare il cestello, tenerlo da entrambi i lati e spingerlo verso l'alto. Per abbassarlo, tenerlo da entrambi i lati e lasciarlo. Nel meccanismo di regolazione del cestello carico, assicurarsi che entrambi i lati siano nella stessa posizione. (Alto/basso)

Cestello inferiore

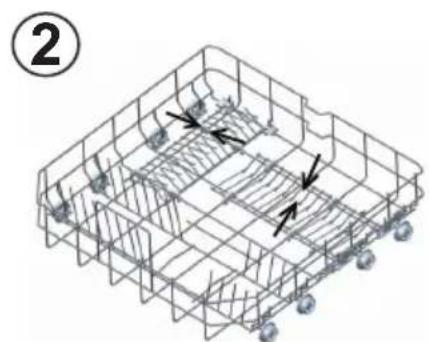

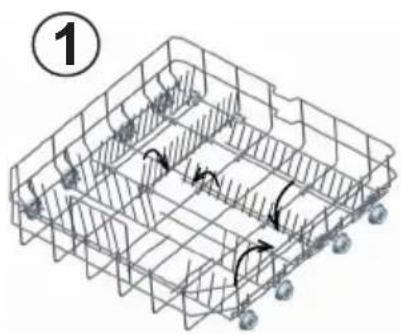

Portapiatti richiudibili

Nel cestello inferiore della macchina sono presenti quattro portapiatti richiudibili progettati per consentire la collocazione di oggetti grandi come pentole, tegami, ecc. Se necessario, possono essere piegati separatamente, oppure possono essere tutti piegati per ottenere spazi più grandi. Per regolarli, sollevarli o richiuderli verso il basso.

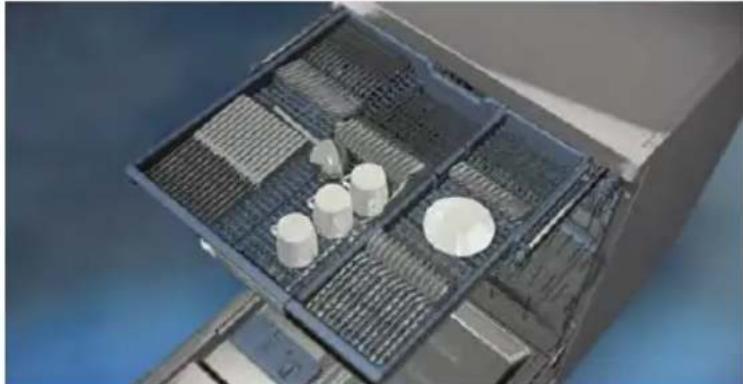

Cestello per posate superiore

Il cestello per posate superiore è pensato per collocare forchette, cucchiai e coltelli, utensili lunghi e oggetti piccoli.

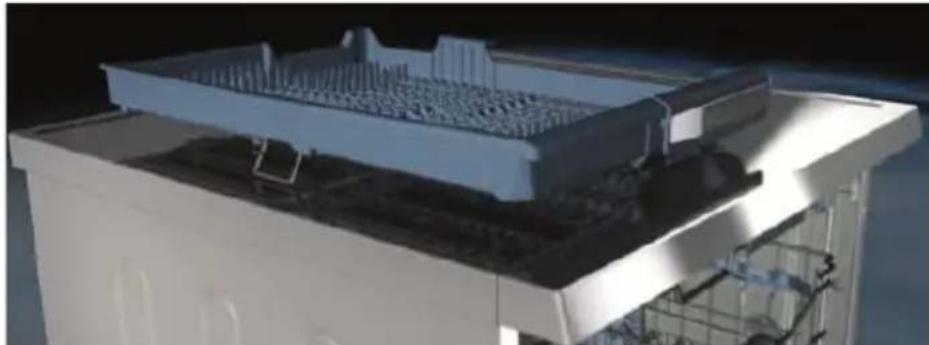

Poiché può essere facilmente rimosso dalla macchina, è possibile rimuovere i piatti insieme al cestello dopo il lavaggio.

Il cestello per posate superiore è composto da due pezzi; se bisogna fare spazio per i piatti nel cestello superiore, è possibile estrarre la parte sinistra o destra del cestello per posate superiore per avere più spazio.

Attenzione: i coltelli e altri oggetti appuntiti devono essere collocati orizzontalmente nel cestello delle posate.

Carichi non corretti

Nota importante per i testi di laboratorio

Per informazioni dettagliate sui test delle prestazioni, contattare il seguente indirizzo: "[e-mail]". Nella e-mail, indicare il nome del modello e il numero di serie (20 cifre) che può essere trovato sullo sportello dell'apparecchio.

CAPITOLO -5: DESCRIZIONE DEI PROGRAMMI

Elementi del programma

N. programmaw
Programmannoni etemperature	Prelavaggio(P1)	Rapido 30'40°C(P2)	Eco(riferimento)50°C(P3)	Lavaggio duale60°C(P4)
Tipodi di rifiutialimentari	Pre--lavaggio per sciacquare e indebolire i residui in attesa di carico completo, quando selezionare un programmaw	Caffè, latte, the, carne fredda, vegetali, non rimasti a lungo	Caffè, latte, the, carne fredda, vegetali, non rimasti a lungo	Zuppe, salse, pasta, uova, risopilaf, patate e piatti daorno, alimenti fritti
Livello dello sporco		leggero medio medio
Quantità di detergenteB: 25 cm3/15 cm3R: 5 cm3		A+B A+B A+B
	Lavaggio a 35°C	Lavaggio a 40°C Lavaggio a caldo Risciacquo a caldo Risciacquo a caldo Lavaggio a 45°C	Risciacquo a caldo Lavaggio a 45°C	40°C
	Risciacquo a caldo	Risciacquo a freddo		caldo
	Fine Risciacquo a caldo	Risciacquo a caldo Lavaggio a 45°C
		Fine Asciutto Risciacquo a		caldo
			Fine Asciutto
				Fine
ProgrammaDurata min.	18 30 195 112
Consumo elettrico(kW ora)	0,57 0,88 0,84 1,43
Acqua elettrico(litri)	7,7 10,9 9	15,4

Attenzione: i programmi rapidi non includono una fase di asciugatura. I valori dichiarati sono i valori ottenuti in condizioni di laboratorio conformemente agli standard rilevanti. Questi valori possono subire modifiche a seconda delle condizioni del prodotto e dell'ambiente (tensione di rete, pressione dell'acqua, temperature dell'acqua in ingresso e temperatura ambientale).

Elementi del programma

N. programmaw
Programmannoni etemperature	Super 50'65°C (P5)	Igiene 60°C (P6)	Automatico delicato30-50°C(P7)	Automatico intenso50-70°C(P7)
Tipodi rifiuti-alimentari	Zuppe, salse,pasta, uova, risopilaf, patate e piatti daorno,alimenti fritti	Piatti con sporcointenso cheattendono da molto tempo orichiedono unlavaggio igienico	Regolare automaticamente il tempo di lavaggiocon la temperature e la quantità d'acqua determinando il livello di sporcizia dei piatti.
Livello dellosporco	medio intenso leggero intenso
Quantità di detergenteB: 25 cm3/15 cm3R: 5 cm3	A+B A+B A+B A+B
	Lavaggio a 65°C Lavaggio a 60°C Regolare automaticamente il tempo di lavaggiocon la temperature e la quantità d'acqua determinando il livello di sporcizia dei piatti.
	Risciacquo caldo Lavaggio a 65°C
	Risciacquo acaldo	Risciacquo afreddo
	Fine Lavaggio a 50°C
		Risciacquo acaldo
		Asciutto
		Fine
ProgrammAduratamin.	50 154 77-91 124-	79
Consumoelettrico(kW ora)	1,29 1,75 0,81-0,96	1,22-1,8
Acquaelettrico(litri)	10,7 18,5 10,6-17,7	12,3-24,6

**Nel ciclo del programma di prelavaggio usare solo detergente in polvere. ** È possibile lavare i piatti con il livello di lavaggio A usando un ciclo Super 50 min.

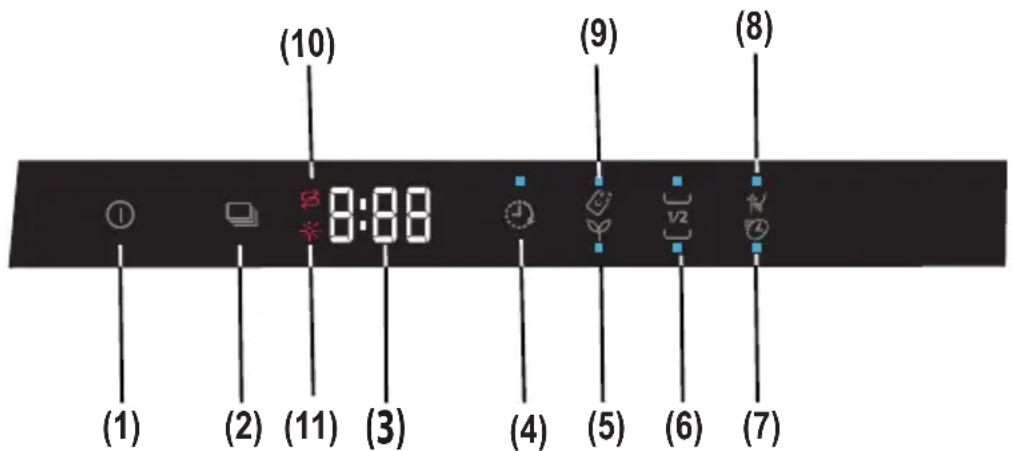

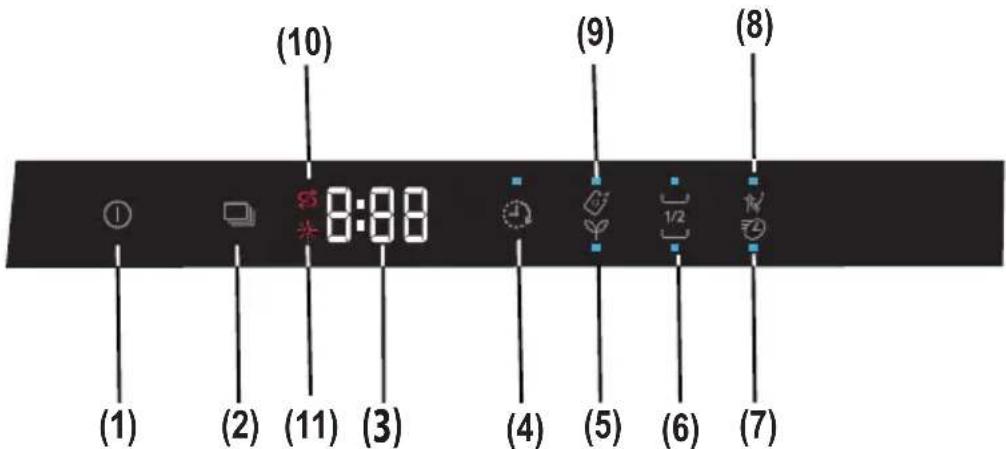

CAPITOLO 6: PRENDERE CONFIDENZA CON LA PROPRIA MACCHINA

Dopo aver premuto il pulsante acceso/spento, sullo schermo del programma vengono visualizzati due trattini. Premere il "pulsante tattile acceso/spento" con la punta delle dita per 1 secondo per accendere o spegnere la macchina.

2.) Pulsante tattile programma

Usare il pulsante tattile del programma per selezionare un programma adatto per i piatti.

3.) Schermo del programma

Lo schermo del programma indica la lunghezza dei programmi e il tempo rimanente durante il programma. Con questo schermo è possibile anche monitorare il programma.

4.) Pulsante tattile avvio ritardato

È possibile ritardare il tempo di avvio di un programma selezionato da 1 a 19 ore premendo il tasto di avvio ritardato della macchina. Quando il pulsante di avvio ritardato viene premuto, "1h" viene visualizzato sullo schermo del programma. Continuando a premere il pulsante del timer per il ritardo, il tempo sullo schermo aumenta da 1 a 19. L'avvio ritardato può essere attivato selezionando il tempo di ritardo e il programma di lavaggio desiderato con il pulsante tattile del programma. È anche possibile selezionare prima il programma e l'avvio ritardato in seguito, a seconda dell'ultimo valore inserito. Per cancellare l'avvio ritardato, selezionare il timer di ritardo come "0h", oppure tenere premuto il pulsante del programma per 3 secondi. Lo schermo indica per quanti secondi è necessario tenere premuto il pulsante tramite un conto alla rovescia "3-2-1" per annullare il ritardo. Nota: se il pulsante di ritardo viene premuto e tenuto premuto, il timer del ritardo parte più rapidamente (il cambiamento è proporzionale al tempo della pressione). Quando il pulsante di avvio ritardato viene premuto per un periodo di tempo prolungato, il contatore si ferma a "h:00".

5.) Pulsante risparmio energetico

L'opzione di risparmio energetico attiva il sistema di apertura dello sportello al termine del programma. Il sistema di apertura automatica dello sportello fornisce le prestazioni di asciugatura richieste a basse temperature di risciacquo e riduce il consumo energetico.

6.) Pulsante 1/2

Usando la funzione 1/2, è possibile effettuare tre tipi di lavaggio, usando il cestello inferiore, il cestello superiore o entrambi.

Se nella macchina sono presenti piccole quantità di piatti e si desidera lavarli, è possibile attivare la funzione di semi-riempimento per alcuni programmi. Se i piatti sono presenti in entrambi i cestelli, premere il tasto 1/2 e selezionare le due spie accese.

Se i piatti sono presenti solo nel cestello superiore, premere il tasto 1/2 e selezionare la spia superiore illuminata. Questo programma lava solo gli oggetti nel cestello superiore, assicurarsi che non siano presenti oggetti nel cestello inferiore.

Se i piatti sono presenti solo nel cestello inferiore, premere il tasto 1/2 e selezionare la spia inferiore illuminata. Questo programma lava solo gli oggetti nel cestello inferiore; assicurarsi che non siano presenti oggetti nel cestello superiore.

Nota: se l'ultimo programma ha usato una funzione aggiuntiva, questa funzione rimarrà attiva nel programma di lavaggio successivo fino a che la macchina non viene spenta e riaccesa. Se non si desidera utilizzare questa funzione sul nuovo programma selezionato, premere nuovamente il pulsante della funzione selezionata e controllare che la spia del pulsante si spenga.

Nota: quando viene selezionato un programma incompatibile con l'opzione "Extra silenzioso e rapido", quando il pulsante viene premuto si sente un segnale acustico che indica che l'opzione selezionata non è disponibile.

CAPITOLO 6: PRENDERE CONFIDENZA CON LA PROPRIA MACCHINA

7.) Pulsante tattile extra rapido

I piatti vengono lavati con maggiore pressione, riducendo il tempo del programma selezionato e offrendo un utilizzo più economico dell'acqua.

Nota: questa opzione può essere selezionata all'inizio del programma.

8.) Pulsante tattile extra silenzioso

Lava i piatti con meno pressione, quindi il lavaggio è più silenzioso e delicato.

Nota: quando viene selezionato un programma incompatibile con l'opzione "extra silenzioso e rapido", premendo il pulsante si sente un segnale acustico che indica che l'opzione selezionata non è disponibile.

9.) Pulsante tattile detergente in tavolette (pulsante 3 in 1)

Premere il pulsante del detergente in tavolette quando si usano detergenti combinati che includono sale e brillantante.

10.) Indicatore avvertimento sale

Per determinare se nella macchina è presente sale addolcente in quantità sufficiente, controllare se la spia di avvertimento del sale sullo schermo è accesa. Quando la spia di avvertimento del sale si accende, aggiungere sale allo scompartimento apposito.

11.) Indicatore avvertimento brillantante

Per determinare se nella macchina è presente brillante in quantità sufficiente, controllare la spia del brillante sullo schermo. Quando la spia di avvertenza del brillante si accende, aggiungere brillante allo scompartimento apposito.

Conclusione del programma

La macchina emette un segnale acustico per 5 volte quando il programma è completo. Quando lo sportello viene aperto a seguito della conclusione del programma di lavaggio, il segnale acustico termina e sullo schermo viene visualizzato il carattere '0'.

Nota: ogni volta che la macchina viene accesa, il programma Eco e l'opzione Risparmio energetico sono impostati come predefiniti e le opzioni selezionate in precedenza vengono annullate. Quando si selezionano programmi diversi da Eco, l'icona Risparmio energetico si spegne.

Funzionamento della macchina

Accensione della macchina

1- Toccare il tasto acceso/spento.

Con la macchina accesa, quando il pulsante acceso/spento (1) è premuto, sullo schermo del programma vengono visualizzati due trattini.

2- Quando si seleziona un programma con il pulsante tattile del programma (2), il programma selezionato (P1, P2, ecc.) viene visualizzato sullo schermo del programma, da (P1 a P8) e la durata del programma è visualizzata alternativamente per 3 secondi per il programma e 1 secondo per il tempo di durata.

3- Se si desidera, è possibile selezionare funzioni aggiuntive. (4-9)

4- Chiudere lo sportello. Il programma si avvia automaticamente.

Note: se si decide di non avviare la macchina dopo aver selezionato il programma, premere il pulsante di accensione/spegnimento (1). La macchina sarà pronta per la nuova selezione del programma premendo nuovamente il pulsante di accensione/spegnimento (1). Selezionare il nuovo programma premendo il pulsante del programma (2).

Monitoraggio del programma

• Quando lo sportello viene aperto al completamento del programma di lavaggio selezionato, il segnale acustico termina e il carattere '0' viene visualizzato sullo schermo (3).
• Se lo sportello viene aperto durante il ciclo di lavaggio, il tempo rimanente del programma selezionato viene visualizzato sullo schermo (3).
• La macchina emette un segnale acustico per 5 volte quando il programma è completo.

CAPITOLO 6: PRENDERE CONFIDENZA CON LA PROPRIA MACCHINA

Cambiamento del programma

Per cancellare il programma mentre un programma di lavaggio è attivo.

1- Aprire lo sportello e selezionare il nuovo programma premendo il pulsante tattile del programma (2).

2- Dopo aver chiuso lo sportello, il nuovo programma selezionato parte dal punto raggiunto dal programma precedente, ma con i parametri (temperatura, cicli) del nuovo programma.

Nota: quando si blocca la macchina per arrestare il programma di lavaggio prima che sia stato completato, aprire con attenzione lo sportello per evitare di versare acqua.

Annullamento e azzeramento di un programma

Per annullare un programma attualmente in corso o in posizione di attesa.

1- Aprire lo sportello della macchina. L'ultimo programma selezionato viene visualizzato sullo schermo (3).

2- Premere e tenere premuto il pulsante del programma (2) per 3 secondi. Lo schermo (3) effettua un conto alla rovescia "da 3 a 1" quindi visualizza "0:01" per indicare che l'annullamento è pronto.

3- Dopo che lo sportello della macchina è stato chiuso, il processo di scarico viene avviato. La macchina rimuove l'acqua per circa 30 secondi. Quando il programma viene cancellato, la macchina emette un segnale acustico 5 volte.

Nota: quando lo sportello della macchina viene aperto per arrestare il programma di lavaggio prima che sia stato completato, aprire con cautela lo sportello per evitare di versare l'acqua.

Funzionamento della macchina

Spegnimento della macchina

Al termine del programma, spegnere la macchina usando il pulsante acceso/spento (1).

Nota: per migliorare l'asciugatura, dopo che il segnale acustico indica il completamento del programma di lavaggio, lasciare lo sportello della macchina socchiuso per velocizzare l'asciugatura, oppure selezionare l'opzione di risparmio energetico prima di iniziare un programma per velocizzare l'asciugatura.

Nota: se lo sportello della macchina viene aperto durante il lavaggio o la corrente viene interrotta, la macchina riavvierà il programma quando lo sportello viene richiuso e la corrente ripristinata.

Compatibilità programmi e opzioni

Opzione Ritaro	Inizio	Mezzo carico (moda-lità)	Tablet	Extra rapido	Extra silen-ziosoProgammi
Prelavaggio XX	X X - -
Rapidò 30' XX	X - -
Eco XXX XX
Lavaggio duale	XXX	XX
Super 50' XX	- -
Igiene XX	- -
Automatico delicato	XXX	- -
Automatico intensò	XXX	- -

La funzione " - " non può essere selezionata. La funzione " x " significa:

Extra rapido ed extra silenzioso non possono essere selezionate contemporaneamente.

Compatibilità tra le opzioni

Opzioni Mezzo	carico Tablet Ricerca di avvio Extra	rapido Extra silenzioso Risparmio		energetico
Mezzo carico	-	OK OK OK	OK OK
Tablet OK		-	OK OK OK OK
Ritardo di avvio	OK OK		-	OK OK
Extra rapido OK OK OK			-	-
Extra silenzioso	OK OK OK		-	-
Risparmio energetico	OK OK OK OK OK			-

Configurazione segnale acustico

Il livello acustico del segnale può essere regolato.

1. Premere il pulsante Acceso/Spento (1) (se è in posizione SPENTO).

2. Premere i pulsanti "Risparmio energetico/tavoletta" (5) e "Extra rapido/silenzioso" (7, 8) contemporaneamente per 3 secondi per impostare il livello.

3. Premere i pulsanti "Risparmio energetico/tavoletta" (5) e "Extra rapido/silenzioso" (7, 8) contemporaneamente per 3 secondi per visualizzare i caratteri del conto alla rovescia da 3 a 1.

• La prima volta che il volume è regolato, al termine dei 3 secondi, sullo schermo viene visualizzato "S03".
• Se il volume è stato regolato, al termine dei 5 secondi, l'ultimo livello impostato viene visualizzato sullo schermo (da "S00" a "S03").

L'utente può aumentare o ridurre il livello vocale utilizzando i pulsanti "Tavoletta" e "Extra rapido/silenzioso" (7,8). I caratteri devono essere come i seguenti:

• Per aumentare il volume del segnale acustico

1) Premere il pulsante "Extra rapido/silenzioso" (5)

2) Lo schermo (3) passa da "S00" a "S03"

• Per ridurre il volume del segnale acustico

1) Premere il pulsante "Tavoletta/Risparmio energetico" (5)

2) Lo schermo (3) passa da "S03" a "S00". "S00" significa che tutti i segnali acustici sono spenti

4- Per uscire dalla modalità di regolazione del volume, spegnere la macchina.

L'ultimo livello del volume selezionato sarà conservato in memoria.

Nota: Dal livello sonoro "3" a "1", il livello di rumorosità viene ridotto per fasi a seconda del livello stesso.

SMALTIMENTO DELLA VECCHIA MACCHINA

Il simbolo sul prodotto o sull'imballaggio indica che il prodotto non deve essere smaltito come rifiuto domestico. Deve invece essere consegnato agli impianti di raccolta dei rifiuti che riciclano apparecchiature elettriche ed elettroniche. Questo consente di evitare danni all'ambiente e alla salute. Il riciclaggio dei materiali contribuisce a preservare le risorse naturali. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare le autorità locali, il centro di riciclaggio o il negozio in cui è stato acquistato il prodotto.

Servizio e Assistenza

Visita il nostro sito web:
