Unimove TT - Catene da neve Pewag - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Catena da neve
Marca	Pewag
Modello	Unimove TT
Categoria	Catena antiscivolo
Utilizzo	Montaggio su pneumatici di veicoli per aderenza su neve e ghiaccio
Materiale principale	Acciaio speciale temprato (cementato contro l'usura)
Tipo di montaggio	Con cavo di montaggio o montaggio rapido senza cavo
Meccanismo di tensione	Leva di tensione con molla e catena di tensione
Compatibilità pneumatici	Pneumatici conformi alla norma ETRTO, dimensioni indicate sull'etichetta dell'imballaggio
Velocità massima raccomandata	50 km/h su strada innevata, ridurre su strada parzialmente sgombera
Manutenzione ordinaria	Risciacquo con acqua calda dopo l'uso, asciugatura rapida, rigalvanizzazione se ruggine
Pulizia	Acqua calda, asciugatura
Sicurezza	Non superare 50 km/h, controllare il centraggio dopo 50-100 m, evitare il pattinamento degli pneumatici
Ricambi disponibili	Anelli di riparazione temprati, traverse di catena temprate
Garanzia legale	6 mesi dalla data di acquisto (su presentazione del documento di acquisto)

Domande frequenti - Unimove TT Pewag

Come montare le catene Unimove TT con il cavo di montaggio?

Stendere la catena davanti alla ruota, posizionare la leva di tensione verso l'esterno. Mettere il cavo in diagonale sul pneumatico, agganciare la catena nel gancio. Avanzare il veicolo di un giro di ruota. Sganciare il cavo, quindi chiudere la catena prima all'interno poi all'esterno. Agganciare il gancio di chiusura sul battistrada. Tendere la catena di tensione con la leva e fissarla con l'anello.

Come montare le catene senza cavo (montaggio rapido)?

Afferrare la catena interna, farla scorrere verso l'interno della ruota e distribuirla. Avanzare il veicolo di circa 1/4 di giro. Seguire quindi i passaggi da 3 a 7 del montaggio con cavo.

Come smontare le catene?

Sganciare la molla di tensione, aprire la leva di tensione, allentare la catena di tensione. Staccare i ganci di chiusura iniziando dall'esterno, quindi rimuovere la catena dalla ruota.

Qual è la velocità massima consentita con queste catene?

La velocità massima è di 50 km/h su strada ben innevata. Su strada parzialmente sgombera, guidare più lentamente.

Come mantenere le catene dopo l'uso?

Sciacquare le catene con acqua calda per rimuovere sale e sporco, poi asciugarle. Assicurare un'asciugatura rapida per evitare la ruggine. Se sono fortemente arrugginite, farle rigalvanizzare.

Cosa fare se le catene sono arrugginite?

Se la ruggine è leggera, pulire e asciugare. Se la ruggine è importante, far rigalvanizzare le catene da un professionista.

Posso usare le catene su pneumatici usurati?

Sì, ma l'adattabilità può essere migliorata accorciando la catena interna. Distribuire gli accorciamenti regolarmente in modo che le sezioni abbiano la stessa lunghezza.

Come accorciare la catena interna se necessario?

Distribuire i punti di accorciamento regolarmente sulla catena interna. Dopo l'accorciamento, le sezioni devono avere possibilmente la stessa lunghezza.

Quali sono le condizioni di garanzia?

La garanzia è di 6 mesi dalla data di acquisto, su presentazione della fattura. Copre i difetti di fabbricazione. Sono esclusi i danni dovuti a usura normale o uso scorretto.

Cosa fare se un anello è usurato o rotto?

Non utilizzare la catena se un anello presenta un'usura pari alla metà del diametro del filo. Le riparazioni devono essere effettuate da personale qualificato con ricambi originali (anelli di riparazione temprati).

MANUALE UTENTE Unimove TT Pewag

Montaggio delle catene con fune

1. Dispiegare in modo uniforme la catena davanti o dietro alla ruota. Leva di tensione, molla di tensione e catena di tensione rivolgere verso l'esterno! Collocare la fune di montaggio di traverso sopra la parte superiore della ruota. Agganciare la catena al gancio di montaggio.
2. Avanzare lentamente di un giro di ruota; in tal modo la catena si tende sulla ruota.
   Sganciare la catena staccando il gancio di montaggio. Togliere la fune di montaggio.
3. Chiudere primo la catena nella parte interiore e poi nella parte exteriori della ruota.
4. Agganciare il gancio di chiusura nella battistrada.
   5.1 I ganci devono essere agganciati in tale modo che la superficie della catena chiusa sia
   5A in contatto con la carregiata. Le due freccce devono essere visible dopo il aggancio.
5. Catena fermata del modo corrette.
6. Tensionare la catena di tensione sul lato esterno della ruota ed insere la leva di tensione nella maglia più vicina della catena di tensione. Assicurare la leva di tensione con l'anello. Conservare l'estremita libera della catena nella catena laterale.

Montaggio rapido usuale - senza fune

1. Afferrare la catena interna, sollevare la catena, spingerla indietro e disponrla uniformamente sulla ruota.
2. Avanzare lentamente di circa 1/4 di giro di ruota.
3. Ulterioriore montaggio come quello per la fune di montaggio punto 3 - 7.

Smontaggio delle catene

-Sganciare la molla di tensione
- Aprire la leva di tensione
- Allentare la catena di tensione
- Staccare il gancio di chiusura (iniziando dal lato esterno della ruota)
- Togliere la catena alla ruota

Manutenzione

Dopo l'uso, far asciugare le catene al più presto possibile. Sciacquare le catene sporche in acqua calda, poi asciugare. Provedere alla zincatura delle catene fortemente arrugginite.

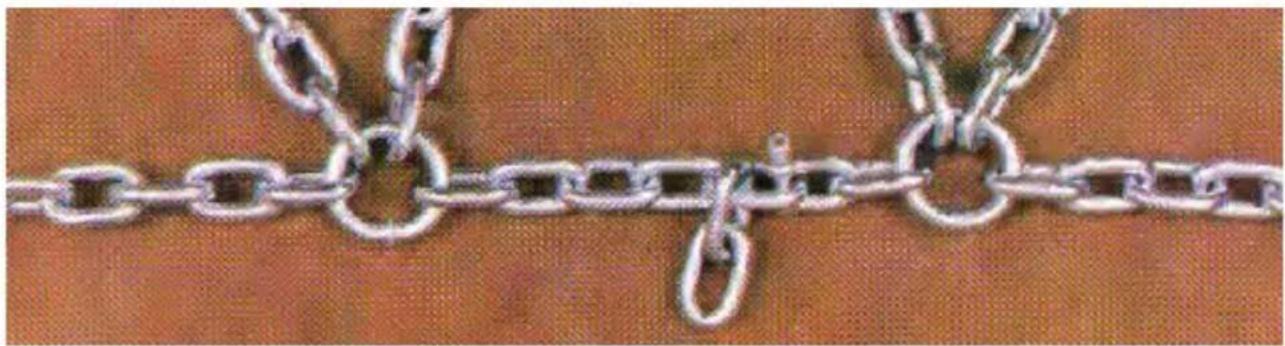

Aggiustaggio

Quando le catene sono consumate, la calzata potra essere migliorata accorciando la catena interna. Distribuire uniformmente i punti dove la catena viene accoriata. Le singole parti della catena interna, dopo l'accorciamento, dovrebbero possibilmente risultare uguali.

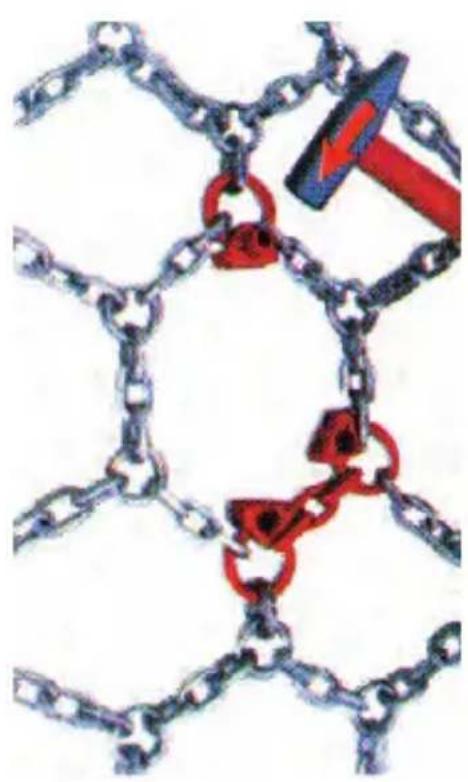

Riparazione

a) anello di riparazione temprato
b) 2 anelli di riparazione temprati e placchetta temprata

Controllo periodico delle condizioni della catena: Girare le catene, quando 1/3 della sezione trasversale del filo è consumato da un lato. Ne sono esclude le catene munite di placchette antiusura temprate.

Avvertenze contro l'uso inappropriato

Per legge siamo tenuti ad allegare le presenti Avvertenze contro l'uso inappropriato.

Molte informazioni in esse contenate Vi sembreranno ovvie. In agli caso Vi preghiamo di considerare che le presentiindicazioni debbono venire rispetto in tutte le condizioni di impiego e che nei decliniamo agli responsabilita per danni che dovesserero derivare, per lo meno in parte, alla non osservanza delle avventenze.

Montando le catene antisdrucciolevoli, dichiarate Implicitamente che da parte Vostra, o rispettivamente di chi effettua il montaggio, è stato preso atto delle presenti avvertenze e che si intende rispettarle.

Nel caso di mancato rispetto Voi rinunciate ad agli richiesta nei confronti del produttore, importatore o rivenditore.

Il mancato rispetto delle avventenze più provocare notevoli danni alle persone e cose (incidenti stradali) con considerevoli consequences.

1. Le catene antisdrucciolevoli non debbono venire utilizzate per scopi diversi dal montaggio su pneumatici di autoveicoli. Le catene (ed i pezzi di ricambio) sono trattate conistema di cementazione contro l'usura e per quello motivo non debbono venire utilizzate per scopi di trazione, sollevamento e di altri tipo.
2. Le catene vanno montate soltanto su pneumatici le cui dimensioni sono indicate sull'etichetta dell'imballo. Le catene si adattano ai nuovi pneumatici che corrispondono alla norma ETRTO e sono montati sugli adeguati cerchioni. I pneumatici rigenerati sono spesso più grossi ed in tal modo l'aderenza delle catene non è più garantita e delve venire verificata. Pregasi verificare i dati del costrutore del auto. Non vanno utilizzate catene che presentano un'aderenza inadeguata. La pressione dei pneumatici va controllata secondo leindicazioni del produttore dell'autoveicolo. Non è consentito ridurre la pressione dei pneumatici prima del montaggio ed augmentarla dopo il montaggio delle catene. In tal modo la catena potrebbe venire soggetta ad una eccessiva tension con seguenti danni (incrinature, rotture) alla catena ed al pneumatico.
3. Le catene che sono state già usate vanno sottoposte ad un controllo visivo prima di agli nuovo montaggio. Nel caso di danneggiamenti o punti di rottura la catena non può in alcun caso venire montata. Non montare catene antisdrucciolevoli nelle quali,anche se in una sola maglia, piu della metà dello spessore risulta usurato.
4. Le catene devonoVenire montate sempre in coppia su un asse.
5. Tutti i punti delleindicazioni di montaggio vanno rispettati accuratamente. Il mancato rispetto delleindicazioni di montaggio cui si sono assereca due cattivo funzionamento delle catene e di danni al veicolo nonché di un maggiore rischio di incidente stradale.
6. Prima di avviare il veicolo va verificato il corretto montaggio delle catene.
7. Dopo un breve tratto di strada (circa 50 -100 m) va verificato che le catene risultino centrale, se necessario, esse vanno nuovamente tensionate.
8. Le catene antisdrucciolevoli vanno tensionate solo per quanto risulta necessario. Un tensi-namento eccessivo cui provocare danni alle catene e ai pneumatici.
9. Dopo il montaggio bisogna assicurarsi che nessuna parte della catena strisci contro parti del veicolo.
10. Nel caso che la carreggiata sia coperta da un grosso strato di neve non bisogna superare i 50~km / h e su carreggiata in parte sgombra di neve la velocità va ulteriormente ridotta. Velocità massima 50~km / h .

11. Va prestata attenzione al fatto che le ruote non slittino. Questa circostanza provocherebbe un danneggiamento delle catene a causa di un'ecccessiva usura.

12. Verificate le condizioni di mantenimento ed usura delle catene antisdrucciolevoli agli 20km overo dopo aver percorso lunghi tratti privi di neve.

13. Le riparazioni dei dati e l'adattamento ad altre dimensioni di pneumatico vanno eseguite soltanto da personale qualificato.
14. Per le riparazioni vanno utilizzate soltanto parti di ricambio originali.

Condizioni di garanzia

1. La promessa di garanzia definisce le condizioni generali alle quali, a discrezione di pewag, le catene vanno riparate o sostuite gratuiteamente. La promessa di garanzia non inflisce assolutamente sul diritto di garanzia o altri diritti contemplati alla legge o da eventuali accordi scritti di garanzia.
2. Il diritto di garanzia può essere solo qualora venga dimostrato che tutte le condizioni previste nelle "Avvertenze contro l'uso inappropriato" siano state rispetto. In caso di violazione delle avvertenze la garanzia decade.
3. Dalla garanzia è escluso il risarcimento per anni alle persone o alle cose.
4. Il risarcimento per danni alle cose è escluso in via di principio, ad eccezione della parte del danno materiale sofferto dall'acquirente che superi la franchiglia prevista per legge.
5. La garanzia ha termine après 6 mesi, ad iniziare alla data di acquisito delle catene. La data di acquisto va comprovata mediante un ricevuta fiscale di acquisto.
6. Alla garanzia si più far ricorso, nel caso di catene da neve, facendo pervenire le stesse assiemere alla necessaria documentazione ed alla ricevuta di acquisto al produttore, all'importatore generale o alla ditta rivenditrice. Nel caso di catene per mezzi fuoristrada gli eventuali reclami vanno notificati mediante precisezza descrizione del danno e delle circostanze adesso relative entro una settimana dal verificarsi del anno alla pewag o rispettovamente all'importatore generale.
7. Esclusi alla garanzia sono i danni che derivano da una normale usura.

Garanzia

1. Il diritti legali di garanzia del compratore nei confronti del produttore in relazione ad un annulamento del contratto di acquisto, una riduzione del prezzo di acquisto o della fornitura di parti di ricambio restano inviolati.
2. Noi garantiamo l'utilizzo di acciaio speciale testato nel nostro stabilimento, una accurata lavorazione, una cementazione adeguata della superficie ed una perfetta aderenza. Per la garanzia valgono le condizioni indicate.
